  1. 數位匯流下的雲端環境與終端設備 主講者：蔡國裕博士 華夏技術學院資訊管理系 助理教授

  2. 講者簡介 • 蔡國裕 • 學歷 • 臺灣科技大學資訊管理系博士 • 經歷 • 華夏技術學院資訊管理系助理教授(2012年08月~迄今) • 臺灣科技大學資通安全研究與教學中心博士後研究員(2009年09月28日~2012年07月04日) • 中華民國資訊安全學會教育與推廣委員會委員(2011年05月01日~2012年06月04日) • 英國倫敦大學皇家哈洛威學院ISG短期研究(2007年07月~2007年09月)

  3. 大綱 • 數位匯流下的雲端技術介紹 • 網路匯流 • 載具匯流 • 服務匯流 • 數位匯流整合於雲端儲存技術與軟體應用

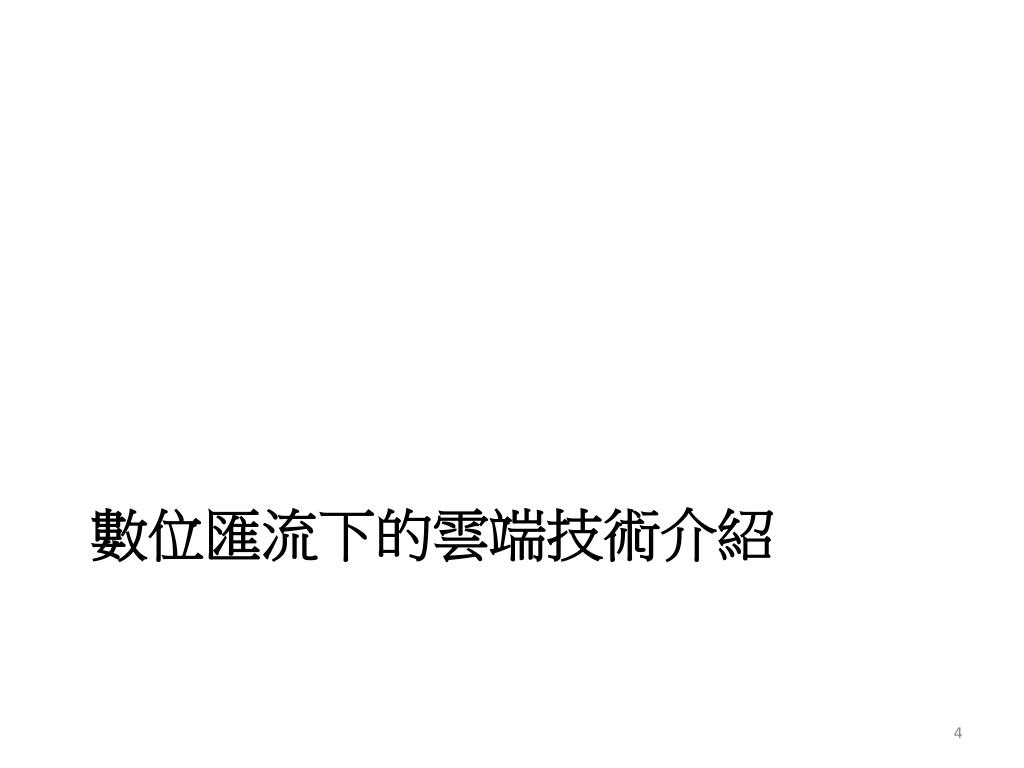

  4. 數位匯流下的雲端技術介紹

  5. 雲端運算 • NIST： • 雲端運算為提供存取可設定之計算資源的共享池 (shared pool)模式 • 可設計之資源，包括：網路、伺服器、儲存、應用及服務 • 此模式具有無所不在 (ubiquitous)、方便 (convenient)及隨選網路 (on-demand network)

  6. 雲端運算定義基本特徵 • 隨選自助服務 (on-demand self-service) • 廣泛網路存取 (broad network access) • 資源池 (resource pooling) • 快速彈性 (rapid elasticity) • 計量服務 (measured service)

  7. 雲端運算定義基本特徵 (續) • 隨選自助服務 (on-demand self-service)：消費者可以單方面自動取得所需之運算能力，而不需要與每個服務供應商進行人機互動，其中運算能力 • 如：伺服器時間與網路儲存 • 廣泛網路存取 (broad network access)：經由標準機制提昇使用且藉由簡單型用戶端 (thin client)平台或複雜型用戶端 (thick client)平台存取有效之網路能力，平台如行動電話、平板、筆記型電腦及工作站等

  8. 雲端運算定義基本特徵 (續) • 資源池 (resource pooling)：供應商之運算資源是分享給多位消費者，根據消費者需求動態地以不同實體與虛擬資源指定，運算資源包括儲存、處理、記憶體、網路頻寛等 • 快速彈性 (rapid elasticity)：可以根據需求有彈性地取得或釋出資源，對於消費者而言，可以於任何時間無限制地取得資源 • 計量服務 (measured service)：消費者僅根據實際所使用之資源與時間付費

  9. 雲端運算服務模式 • SPI架構 • 軟體即服務 (software as a service，簡稱SaaS) • 平台即服務 (platform as a service，簡稱PaaS) • 基礎架構即服務 (Infrastructure as a service，簡稱IaaS)

  10. 雲端運算服務模式 (續) • 軟體即服務 • 提供消費者使用在雲端基礎架中構執行之應用程式 • 經由不同客戶端裝置存取應用程式 • 除消費者本身之特定應用程式設定之外，消費者不需要管理或控制雲端基礎架構 • 典型服務廠商與產品： • Google Docs • Salesforce CRM • 八百客800APP CRM • 用友偉庫CRM

  11. 雲端運算服務模式 (續) • 平台即服務 • 消費者可部署應用程式於雲端基礎架構中 • 除控制所部署之應用程式與應用程式環境的可能設定之外，消費者不需要管理或控制雲端基礎架構 • 典型服務廠商與產品： • Goolgle App Engine • Miscrosoft Azure • Salesforce Force.com • 八百客800App

  12. 雲端運算服務模式 (續) • 基礎架構即服務 • 提供消費者處理、儲存、網路及其他基礎計算資源 • 除控制作業系統、儲存、所部署之應用程式及所選取的網路元件之外，消費者不需要管理或控制雲端基礎架構 • 典型服務廠商與產品： • Amazon Web Service (AWS) • AT&T Cloud Services • GoGrid Cloud Hosting • Rackspace Public Cloud Platform • 雲快線科技CloudEx

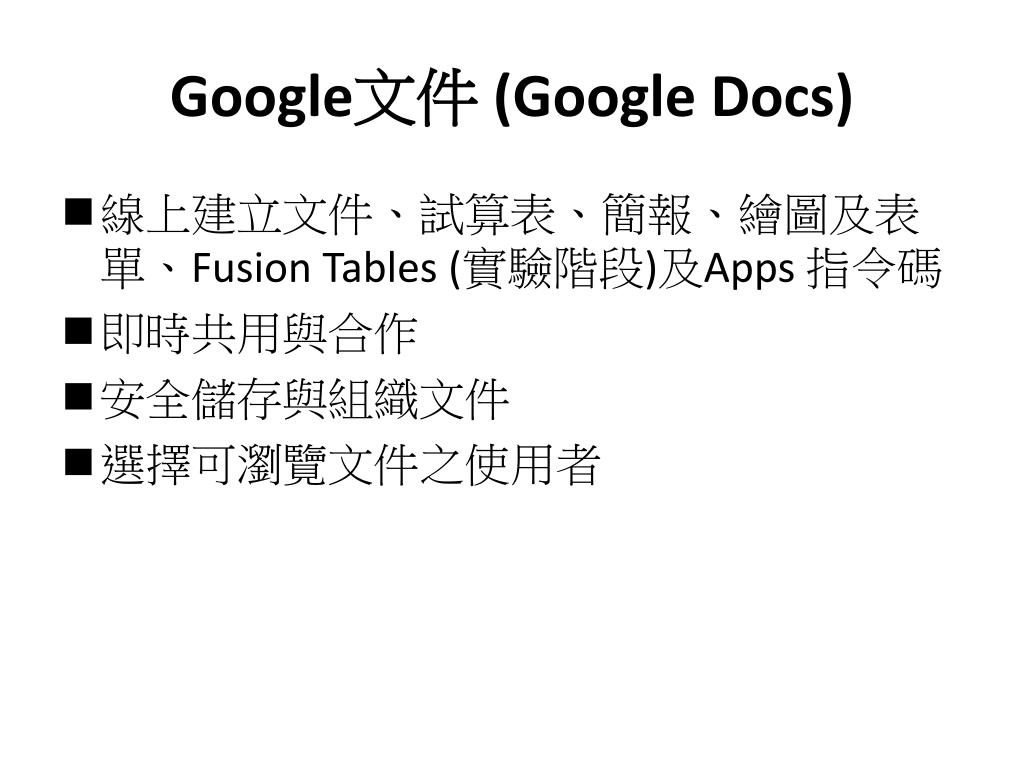

  13. Google文件 (Google Docs) • 線上建立文件、試算表、簡報、繪圖及表單、Fusion Tables (實驗階段)及Apps 指令碼 • 即時共用與合作 • 安全儲存與組織文件 • 選擇可瀏覽文件之使用者

  14. Google文件之儲存限制 • 文件： • 最大限制500KB，內嵌影像最大限制2MB • 試算表： • 應少於10,000行，256列 • 最多有99張工作表與200,000個單元格 • 可以同時開啟之最多份數為11份 • 簡報檔 • 最大限制10MB以下 • 每個使用者最多可以儲存5000份文件與簡報檔、5000張圖片及1,000份試算表 • 提供1GB免費儲存空間，最高可支援250MB之單一檔案上傳

  15. Google文件之安全性 • Google賬戶登入介面預設強制使用SSL加密連線 • Google文件亦預設適用加密的HTTPS連結

  16. Google 雲端服務 (Google Drive) • 隨時隨地儲存與存取檔案 • 網址：drive.google.com • 安裝 Google 雲端硬碟

  17. Google 雲端服務 (續) • 保持檔案同步 • 只要連上網路，系統就會進行自動同步處理程序 • 不再需要使用電子郵件附件 • 可以透過任何裝置直接將檔案、資料夾或 Google文件分享給其他人 • 保留協同合作功能

  18. Google 雲端服務之儲存限制 • 文件： • 上限為 1,024,000 字元 • 上傳之文件檔案轉換成 Google 文件格式後，檔案大小上限為 2 MB • 試算表： • 上限為40 萬個儲存格，每張工作表最多 256 欄 • 上傳之試算表檔案轉換成 Google 試算表格式後，檔案大小上限為 20 MB • 每張工作表之儲存格數量上限為 40 萬個，欄數量上限為 256 個

  19. Google 雲端服務之儲存限制(續) • 簡報： • 上限為 50 MB，約200 張投影片 • 上傳並轉為 Google 簡報格式的簡報檔案，其大小上限為 50 MB • 繪圖： • 無限制 • 其他檔案： • 未轉換為 Google 文件、工作表或投影片格式之上傳檔案，其大小上限為 10GB • Google 雲端硬碟使用者之免費儲存空間為5GB

  20. 雲端運算部署模式 • 公共雲 (public cloud) • 私有雲 (private cloud) • 混合雲 (hybrid cloud) • 社群雲 (community cloud)

  21. 雲端運算部署模式 (續) • 公共雲 (public cloud) • 亦稱為外部雲 • 由企業、研究機構或政府組織持有、管理及運作 • 提供一般大眾開放使用 • 存在於雲端服務供應商的設施內

  22. 雲端運算部署模式 (續) • 私有雲 • 亦稱為內部雲 • 由組織、第三方或聯合方式持有、管理及運作 • 提供單一組織專用 • 可存在於組織內或外的設施

  23. 雲端運算部署模式 (續) • 混合雲 (hybrid cloud)： • 兩個或更多不同雲端基礎架構組合 • 可以保持單一的整體性 • 經由標準化或專利技術使資料與應用程式可攜

  24. 雲端運算部署模式 (續) • 社群雲 • 由社群內之單一或多個組織、第三方或聯合方式持有、管理及運作 • 特定社群之具有分享考量的使用者專用 • 可存在於組織內或外的設施

  25. 全球雲端運算服務產業市場預估

  26. 網路匯流

  27. 數位匯流之定義 • 數位匯流 (digital convergence)： • 電信網路、網際網路及電視廣播網路三者整合發展與IP化 • 不同平台皆可提供語音、數據及影像等應用服務內容 • 歐盟『電信、媒體及資訊科技產業匯流與規範之涵義-邁向資訊社會之取向』綠皮書之數位匯流定義 (1997年)： • 經由不同網路平台，提供本質上相似的服務 • 消費端設備之整合發展趨勢，如電話、電視、個人電腦

  28. 數位匯流發展 • 網路匯流 (Network Convergence) • 單一核心網路、具互補性之接取網路及互動性多功能存取與傳送的服務平台 • 匯流所有服務成為可攜性、多效用性之商業用模式 • 載具匯流 (Device Convergence) • 使用者能夠使用各種設備任何時間與地點獲得所需要之資訊 • 不代表其餘裝置完全被取代 • 流暢、無縫接軌之資料 • 服務匯流 (Service Convergence) • 經由移動性終端設備接收語音、媒體及數據等資訊，滿足需求與服務體驗

  29. 網路匯流發展 • 有線電信網路 • 行動電信網路 • 電視廣播網路

  30. 網路匯流發展(續) 網際網路 電信營運商 網際網路服務供應商 有線電視營運商 有線電視電纜 寬頻 寬頻用戶 有線電視用戶

  31. 基礎數位技術 「0」與「1」成為電信網路、網際網路及電視廣播網路的共同語言 聲音、資料及影像訊號透過不同的網路傳輸、交換及處理

  32. 網際網路通訊協定技術 以網際網路通訊協定 (Internet protocol，簡稱IP)為基礎之服務皆能在不同網路實作互通 主導之通訊協議 電信網路、網際網路及電視廣播網路共同之通訊協議 數位匯流奠定基礎

  33. 有線電信網路技術 • 次世代網路 (Next Generation Network，簡稱NGN) • 分封交換網絡 • 提供服務包括電信服務與多種寬頻之業務，具有服務品質 (QoS)保證之傳送技術 • 使用者可以自由接取不同業務的提供業者 • 支援行動通信與提供無縫隙服務

  34. 有線電信網路技術 (續) • 光纖通訊技術 • 提供速度較快之網路接 • 提供最大傳輸頻寬之介質 • 網路匯流之重要基礎

  35. 有線電信網路技術 (續) • FTTx • 利用光纖傳輸數據資訊之技術 • 以x為統稱，表示任何地點 (anywhere) • N：Node，即光纖到網路節點 • C：Curb，即光纖到路邊 • B：Building，即光纖到社區大樓 • C：Home，即光纖到家

  36. 無線電信網路 • 目前無線電信網路技術： • 第2代行動通訊 (簡稱2G) • PHS (Personal Handy-phone System) • 第3代行動通訊 (簡稱3G) • 第3.5代行動通訊 (簡稱3.5G) • 第4代行動通訊 (簡稱4G) • WiFi • WiMAX

  37. 無線電信網路 (續) • 4G： • 靜態傳輸速率：1Gbps • 高速移動狀態傳輸速率：100Mbps • 主要技術 • 先進長期演進技術 (long term evolution-advanced，簡稱LTE-advanced)：真正的行動寬頻技術，適用於影音傳送、網路電話等即時串流服務 • 全球互通微波存取 (worldwide interoperability for microwave access，簡稱WiMax)：取代固定網路之解決方案，適用於連網應用

  38. 無線電信網路 (續) • WiMAX • 高速無線數據網路標準 • 主要應用在都會網路 (Metropolitan Area Network，簡稱MAN) • 可以作為Wi-Fi熱點間或Wi-Fi熱點與其他網路之連接 • 無線電波傳送距離長，涵蓋率佳

  39. 無線電信網路 (續) • LTE-Advanced • LTE最早由日本NTT DoCoMo於2004年提出 • 無線數據通訊技術標準，為GSM/UMTS標準之升級 • 藉助新技術與調變方法提升無線網路之數據傳輸能力與數據傳輸速度 • 升級版本LTE-Advanced滿足ITU之4G定義 • 下載速度可高達299.6Mbps，上傳速度可高達75.4Mbps • 低網路延遲 • 加強移動狀態連接 • 利用網路語音通訊協定(VoIP)傳送語音 • 透過封包化資料支援所有服務

  40. 電視廣播網路 • 機上接收盒 (set-top box，簡稱STB) • 將來自於地面有線 (cable)、無線 (terrestrial)、衛星 (satellite)或網路 (Internet)等所收到之訊號加以轉換或處理後，傳送至電腦或家電產品上儲存或顯示 • 有線電視：藉由STB外接或內建DOCSIS(data-over-cable service interface specification)通訊標準，提供互動加值應用服務 • 無線電視：藉由地面廣播 (digital terrestrial television，簡稱DTT)STB，接收DTT訊號，提供網路連結與儲存錄影等附加功能 • 衛星電視：藉由用戶端衛星天線與衛星STB，接收衛星廣播 (direct broadcast satellite，簡稱DBS)訊號，可提供互動及付費電視的服務

  41. 載具匯流

  42. 具匯流之載具

  43. 載具匯流發展

  44. 載具匯流發展 (續) 智慧型聯網電視 (smart Internet-enabled TV，簡稱Smart TV) 網路機上盒 (Internet protocol set-top box，簡稱IP-STB) 智慧型行動裝置 (smart mobile device)

  45. 載具匯流發展 (續) • 智慧型聯網電視 • 搭載作業系統之網路電視(Internet TV) • 與傳統聯網電視 (connected TV)或網路電視相較之下，智慧型聯網電視除具備網路功能外，提供網路互動服務平台 • 目前重量級產品 • Google TV • Apple TV

  46. 載具匯流發展 (續) • IP-STB • 主要功能 • 處理器 (processor)：處理互動點選與人機介面等功能，提供互動與雙向的服務 • 解碼器 (decoder)：負責解壓縮解碼功能，將乙太網路傳送之IP封包轉換成一般影像訊號，或將數為訊號轉換成類比訊號 • 整合語音、儲存與多頻道發展，並透過固網電路以IP封包之型式傳輸多媒體影像內容 • 全球前十大廠商 • Motorola Mobility • Cisco • 華為 • Pace • Netgem • ADB • Sagemcom • Amino • Samsung • Celrun

  47. 載具匯流發展 (續) • 智慧型行動裝置 • 智慧型手機 (smartphone) • 與傳統功能手機比較，具有較佳運算能力與更強大功能 • 具有應用擴展性 • 具有多媒體、郵件、上網等功能 • 知名作業系統：Android、iOS、Windows Mobile、 Windows Phone Palm OS、BlackBerry OS及Symbian OS(已退出市場)等 • 平板裝置 (tablet device) • 具備行動、資訊處理及娛樂等功能 • 打破固有疆界限制

  48. 服務匯流

  49. 服務匯流 • 新興視訊服務 • 數位電視媒體內容 • e化服務

  50. 服務匯流 (續) • 新興視訊服務 • 利用網際網路傳送視訊之新型態服務 • 結合資訊、通訊及載具等技術 • 整合各類視訊服務 • 與傳統電視服務相比，具有跨界能力 • 跨越國界 • 跨越不同載具 • 代表性服務類型 • Wall Garden IPTV • OTT TV • Web TV
