  1. 电线电缆知识 深圳市奔达康控股集团有限公司 （电气产业）技术部 刘北喜 2010-08-13

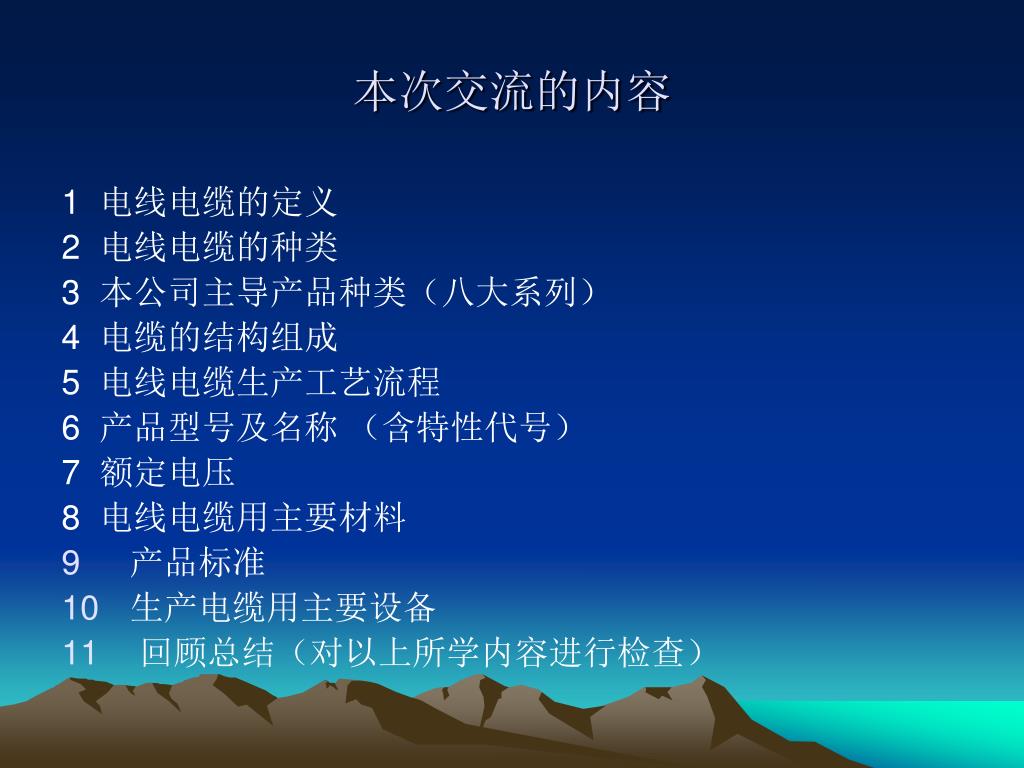

  2. 本次交流的内容 1 电线电缆的定义 2 电线电缆的种类 3 本公司主导产品种类（八大系列） 4 电缆的结构组成 5 电线电缆生产工艺流程 6 产品型号及名称 （含特性代号） 7 额定电压 8 电线电缆用主要材料 • 产品标准 • 生产电缆用主要设备 • 回顾总结（对以上所学内容进行检查）

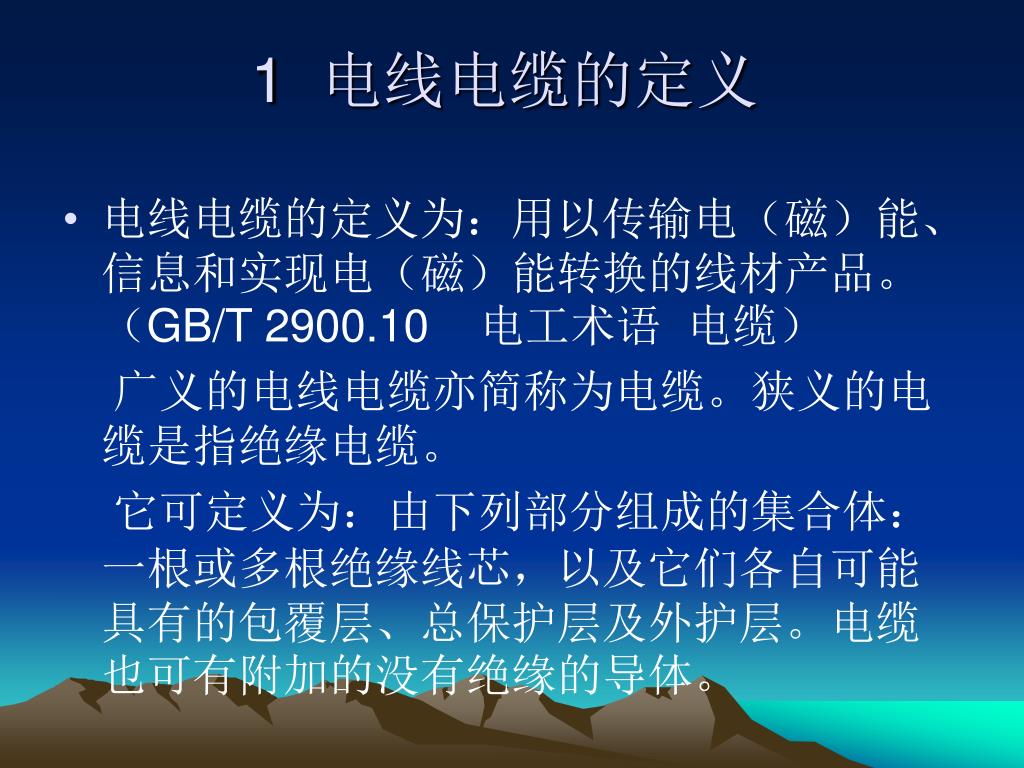

  3. 1 电线电缆的定义 • 电线电缆的定义为：用以传输电（磁）能、信息和实现电（磁）能转换的线材产品。（GB/T 2900.10 电工术语 电缆） 广义的电线电缆亦简称为电缆。狭义的电缆是指绝缘电缆。 它可定义为：由下列部分组成的集合体：一根或多根绝缘线芯，以及它们各自可能具有的包覆层、总保护层及外护层。电缆也可有附加的没有绝缘的导体。

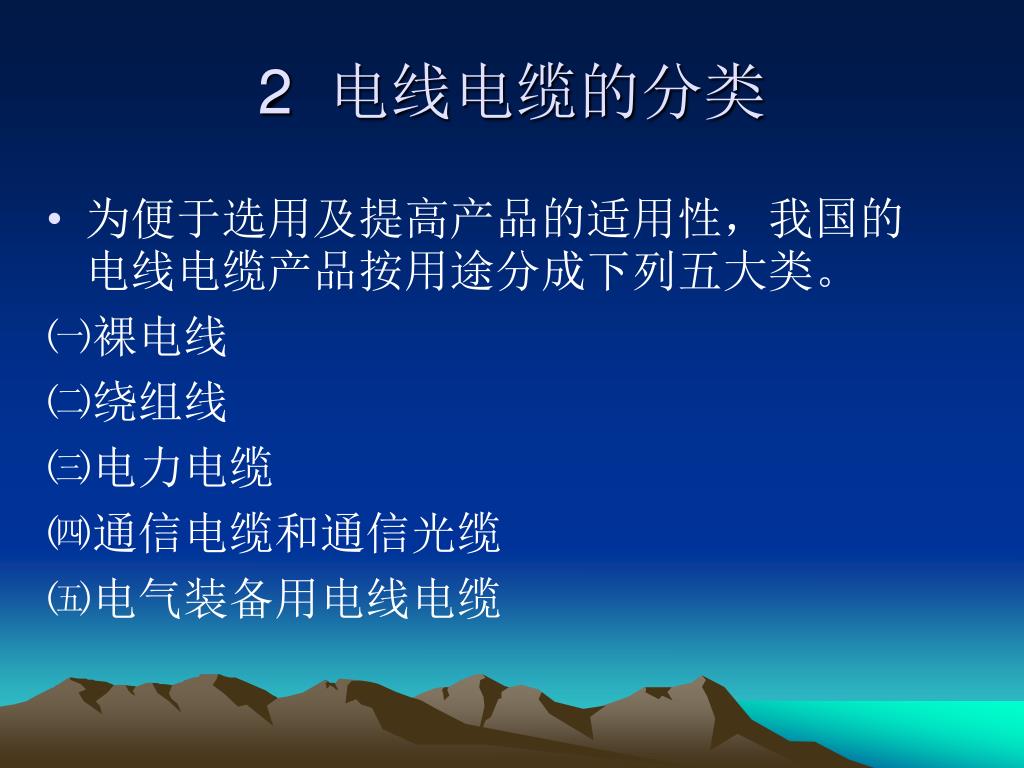

  4. 2 电线电缆的分类 • 为便于选用及提高产品的适用性，我国的电线电缆产品按用途分成下列五大类。 ㈠裸电线 ㈡绕组线 ㈢电力电缆 ㈣通信电缆和通信光缆 ㈤电气装备用电线电缆

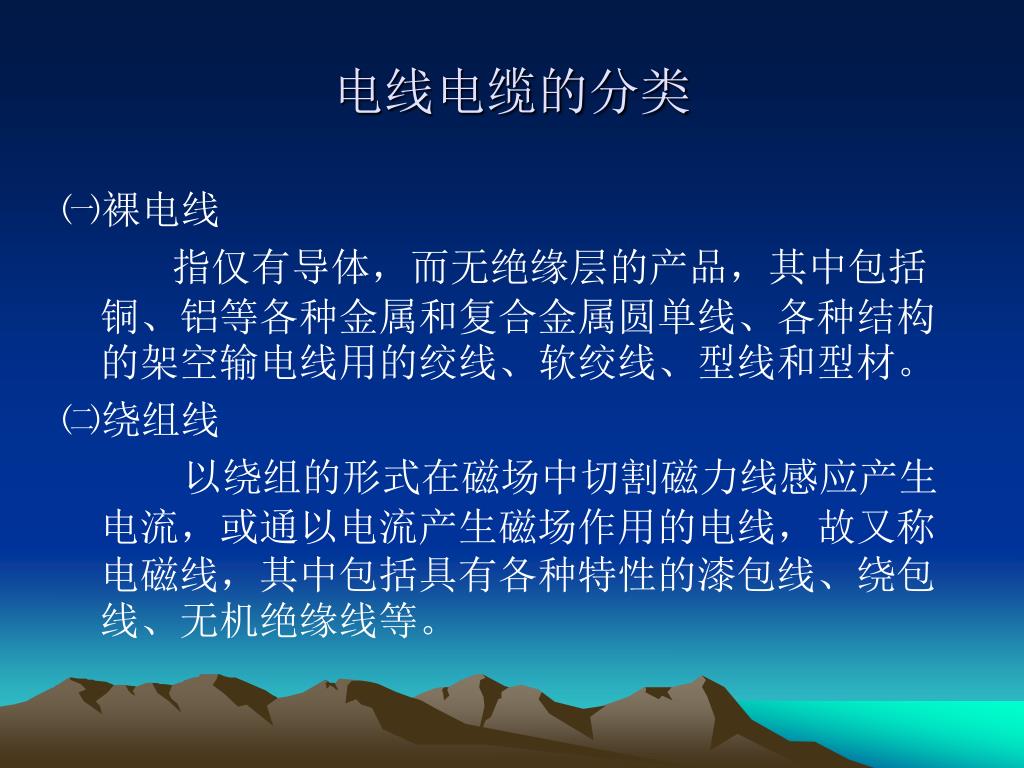

  5. 电线电缆的分类 ㈠裸电线 指仅有导体，而无绝缘层的产品，其中包括铜、铝等各种金属和复合金属圆单线、各种结构的架空输电线用的绞线、软绞线、型线和型材。 ㈡绕组线 以绕组的形式在磁场中切割磁力线感应产生电流，或通以电流产生磁场作用的电线，故又称电磁线，其中包括具有各种特性的漆包线、绕包线、无机绝缘线等。

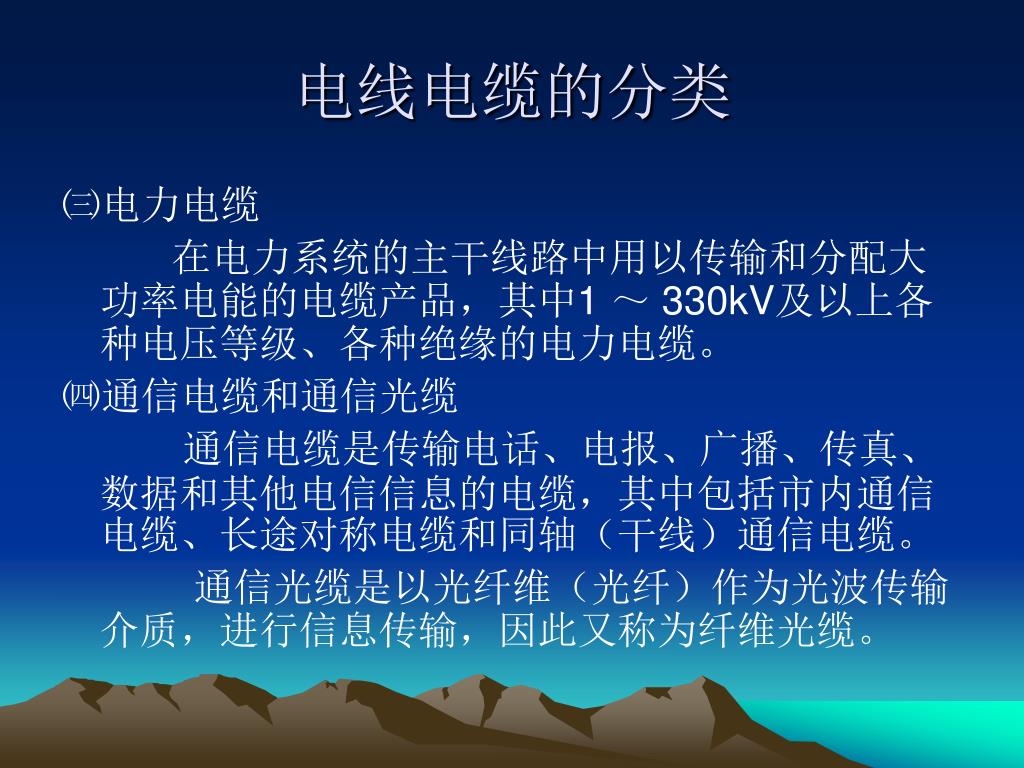

  6. 电线电缆的分类 ㈢电力电缆 在电力系统的主干线路中用以传输和分配大功率电能的电缆产品，其中1 ～ 330kV及以上各种电压等级、各种绝缘的电力电缆。 ㈣通信电缆和通信光缆 通信电缆是传输电话、电报、广播、传真、数据和其他电信信息的电缆，其中包括市内通信电缆、长途对称电缆和同轴（干线）通信电缆。 通信光缆是以光纤维（光纤）作为光波传输介质，进行信息传输，因此又称为纤维光缆。

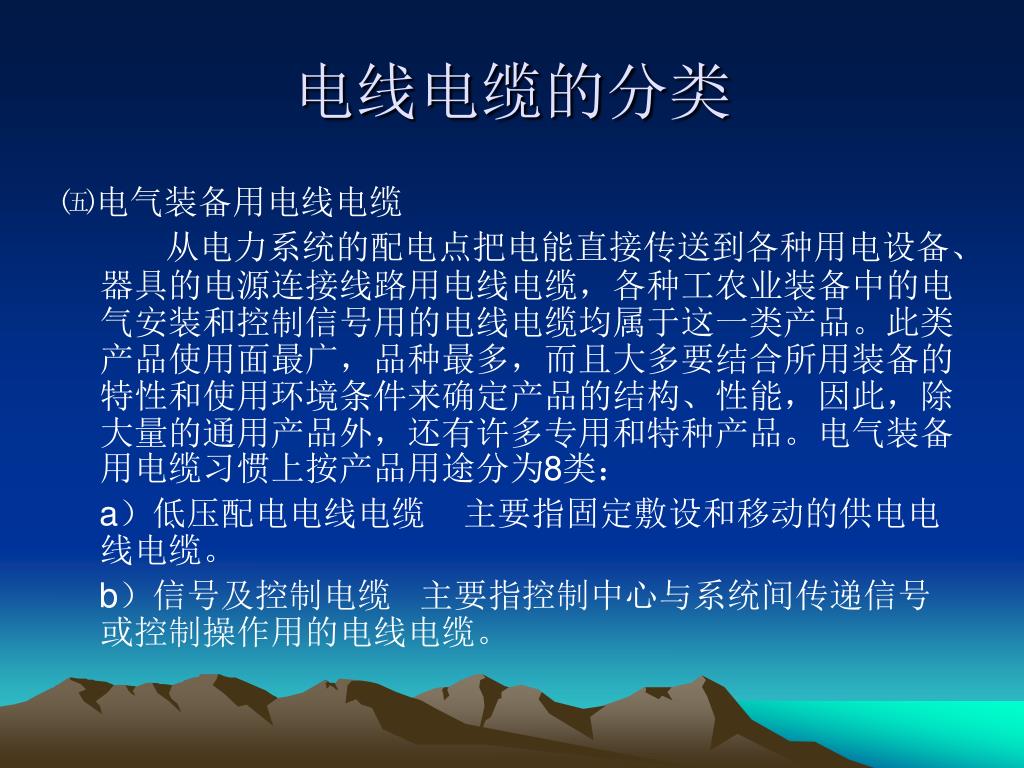

  7. 电线电缆的分类 ㈤电气装备用电线电缆 从电力系统的配电点把电能直接传送到各种用电设备、器具的电源连接线路用电线电缆，各种工农业装备中的电气安装和控制信号用的电线电缆均属于这一类产品。此类产品使用面最广，品种最多，而且大多要结合所用装备的特性和使用环境条件来确定产品的结构、性能，因此，除大量的通用产品外，还有许多专用和特种产品。电气装备用电缆习惯上按产品用途分为8类： a）低压配电电线电缆 主要指固定敷设和移动的供电电线电缆。 b）信号及控制电缆 主要指控制中心与系统间传递信号或控制操作用的电线电缆。

  8. 电线电缆的分类 c）仪器和设备连接线 主要指仪器、设备内部安装线和外部引接线。 d）交通运输工具电线电缆 主要指汽车、机车、舰船、飞机配套用电线电缆。 e）地质资源勘测和开采电线电缆 主要指煤、矿石 、油田的探测和开采用电线电缆。 f）直流高压电缆 主要指X射线机、静电设备等配套用电线电缆。 g）加热电缆 主要指生活取暖、植物栽培、管道保温等用电线电缆。 h）特种电线电缆 主要指耐高温、防火、核电站等用电线电缆。

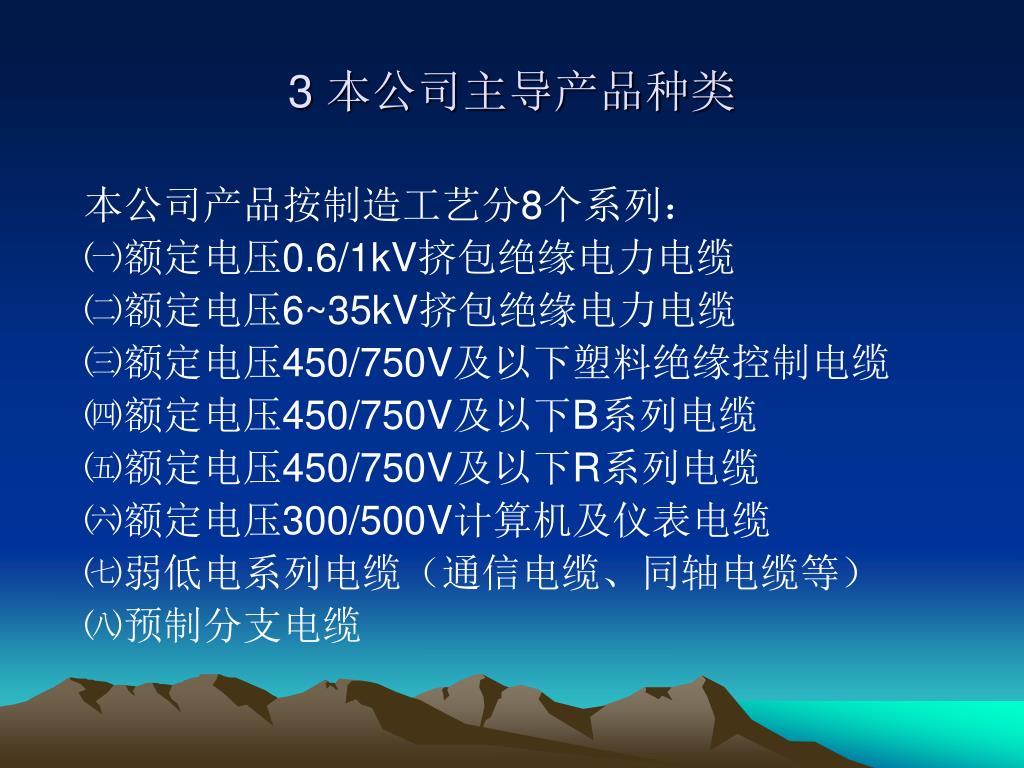

  9. 3 本公司主导产品种类 本公司产品按制造工艺分8个系列： ㈠额定电压0.6/1kV挤包绝缘电力电缆 ㈡额定电压6~35kV挤包绝缘电力电缆 ㈢额定电压450/750V及以下塑料绝缘控制电缆 ㈣额定电压450/750V及以下B系列电缆 ㈤额定电压450/750V及以下R系列电缆 ㈥额定电压300/500V计算机及仪表电缆 ㈦弱低电系列电缆（通信电缆、同轴电缆等） ㈧预制分支电缆

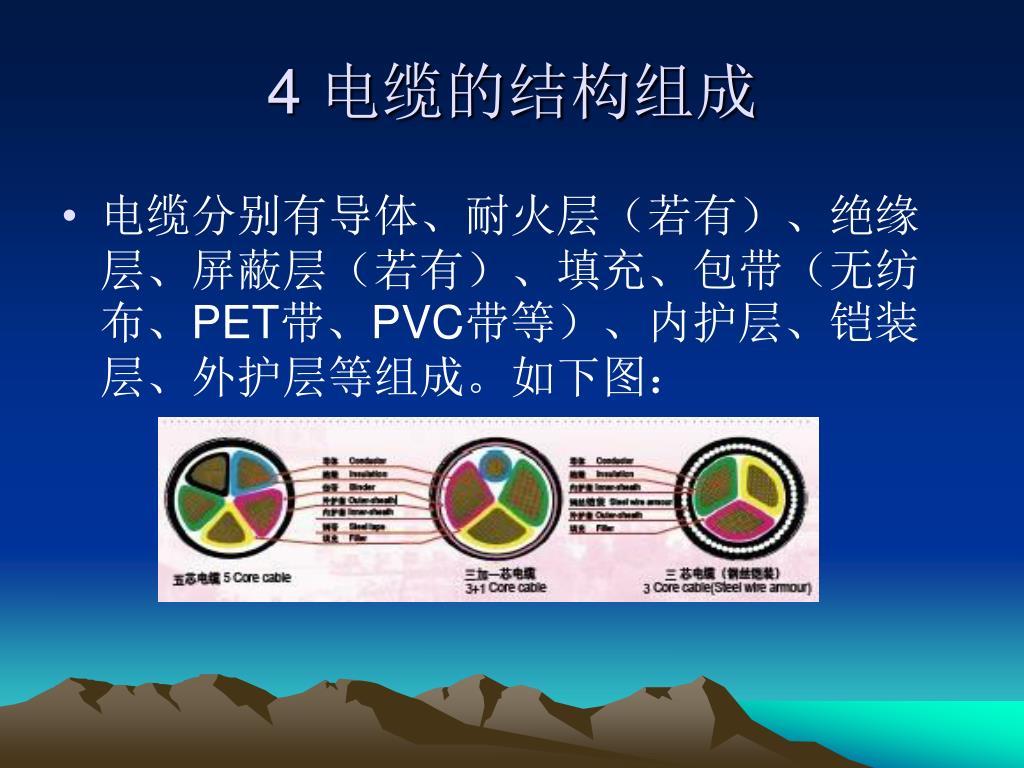

  10. 4 电缆的结构组成 • 电缆分别有导体、耐火层（若有）、绝缘层、屏蔽层（若有）、填充、包带（无纺布、PET带、PVC带等）、内护层、铠装层、外护层等组成。如下图：

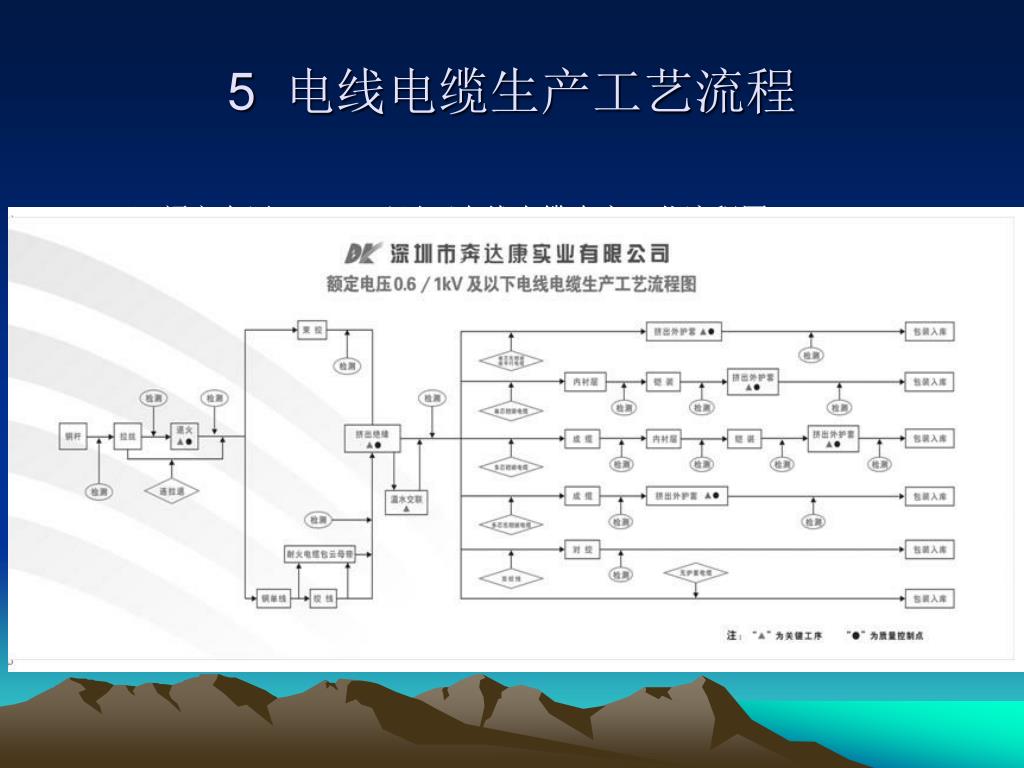

  11. 5 电线电缆生产工艺流程 （1）额定电压0.6/1kV及以下电线电缆生产工艺流程图

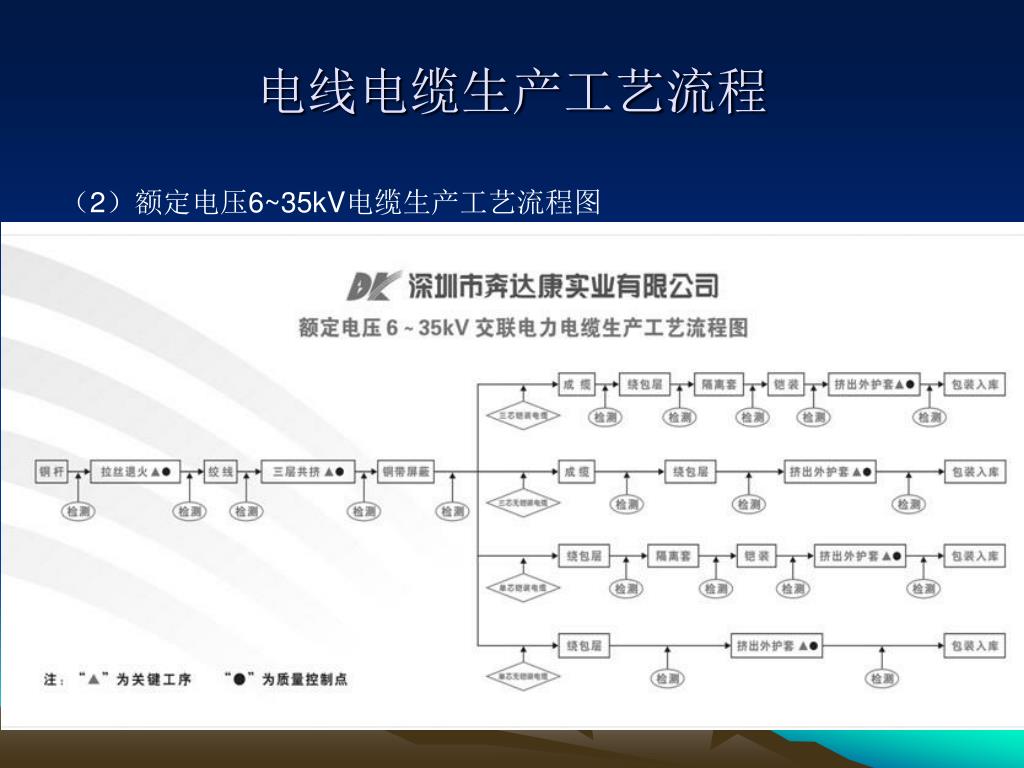

  12. 电线电缆生产工艺流程 （2）额定电压6~35kV电缆生产工艺流程图

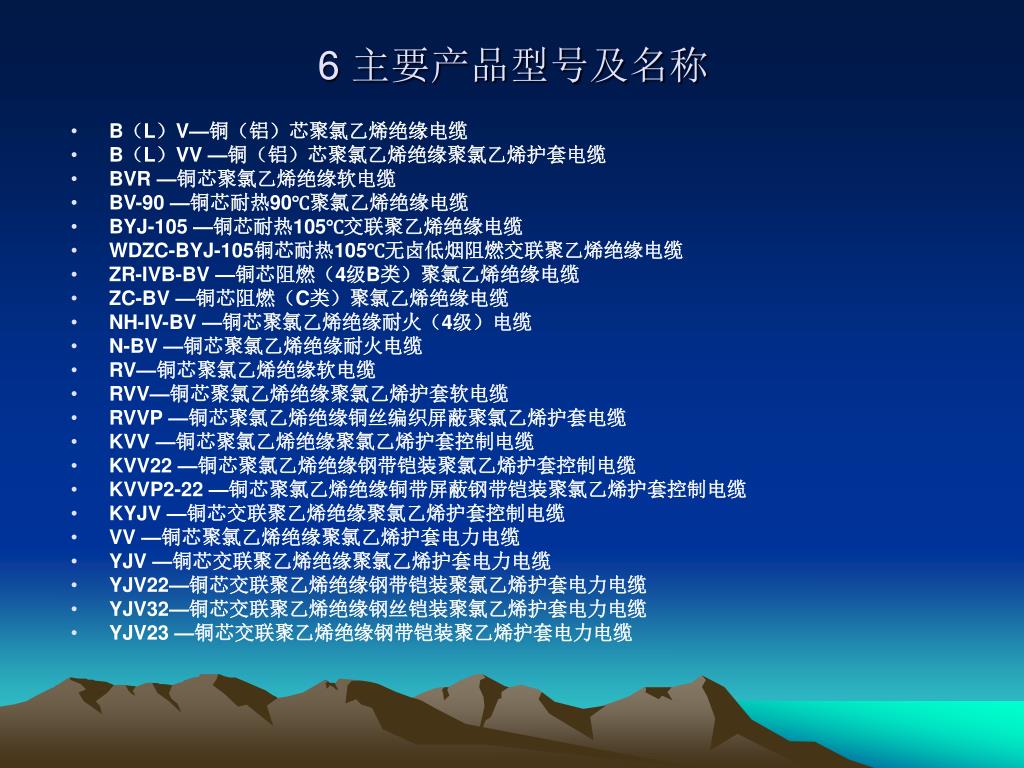

  13. 6 主要产品型号及名称 • B（L）V—铜（铝）芯聚氯乙烯绝缘电缆 • B（L）VV —铜（铝）芯聚氯乙烯绝缘聚氯乙烯护套电缆 • BVR —铜芯聚氯乙烯绝缘软电缆 • BV-90 —铜芯耐热90℃聚氯乙烯绝缘电缆 • BYJ-105 —铜芯耐热105℃交联聚乙烯绝缘电缆 • WDZC-BYJ-105铜芯耐热105℃无卤低烟阻燃交联聚乙烯绝缘电缆 • ZR-IVB-BV —铜芯阻燃（4级B类）聚氯乙烯绝缘电缆 • ZC-BV —铜芯阻燃（C类）聚氯乙烯绝缘电缆 • NH-IV-BV —铜芯聚氯乙烯绝缘耐火（4级）电缆 • N-BV —铜芯聚氯乙烯绝缘耐火电缆 • RV—铜芯聚氯乙烯绝缘软电缆 • RVV—铜芯聚氯乙烯绝缘聚氯乙烯护套软电缆 • RVVP —铜芯聚氯乙烯绝缘铜丝编织屏蔽聚氯乙烯护套电缆 • KVV —铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆 • KVV22 —铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套控制电缆 • KVVP2-22 —铜芯聚氯乙烯绝缘铜带屏蔽钢带铠装聚氯乙烯护套控制电缆 • KYJV —铜芯交联聚乙烯绝缘聚氯乙烯护套控制电缆 • VV —铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆 • YJV —铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆 • YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 • YJV32—铜芯交联聚乙烯绝缘钢丝铠装聚氯乙烯护套电力电缆 • YJV23 —铜芯交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆

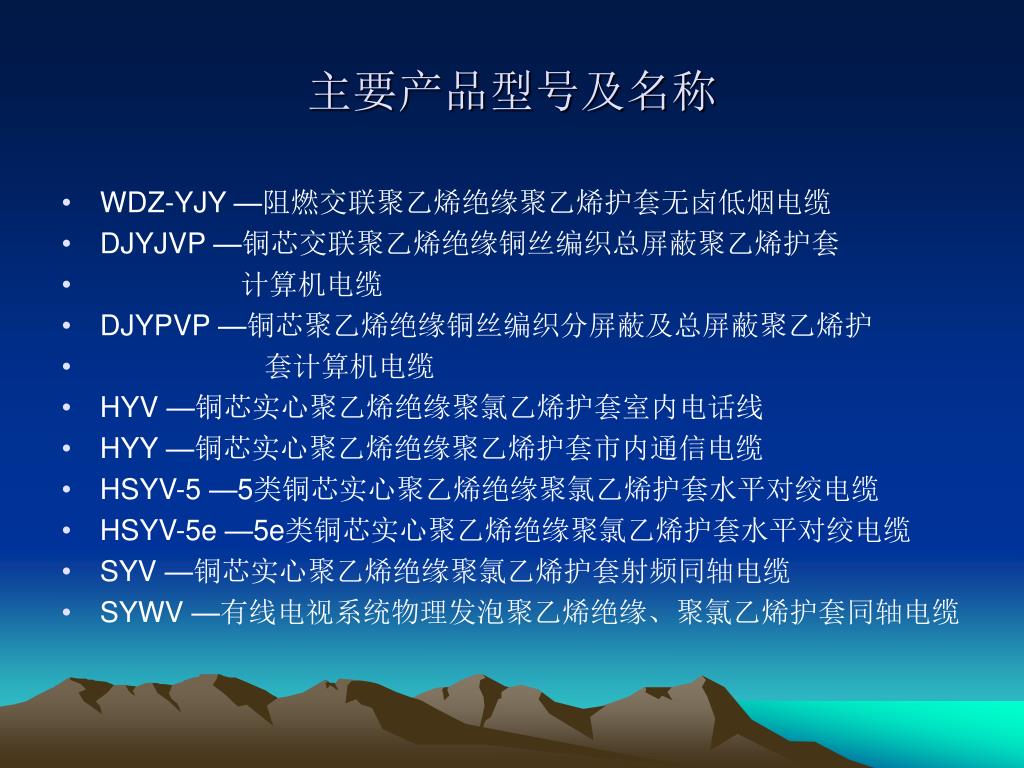

  14. 主要产品型号及名称 • WDZ-YJY —阻燃交联聚乙烯绝缘聚乙烯护套无卤低烟电缆 • DJYJVP —铜芯交联聚乙烯绝缘铜丝编织总屏蔽聚乙烯护套 • 计算机电缆 • DJYPVP —铜芯聚乙烯绝缘铜丝编织分屏蔽及总屏蔽聚乙烯护 • 套计算机电缆 • HYV —铜芯实心聚乙烯绝缘聚氯乙烯护套室内电话线 • HYY —铜芯实心聚乙烯绝缘聚乙烯护套市内通信电缆 • HSYV-5 —5类铜芯实心聚乙烯绝缘聚氯乙烯护套水平对绞电缆 • HSYV-5e —5e类铜芯实心聚乙烯绝缘聚氯乙烯护套水平对绞电缆 • SYV —铜芯实心聚乙烯绝缘聚氯乙烯护套射频同轴电缆 • SYWV —有线电视系统物理发泡聚乙烯绝缘、聚氯乙烯护套同轴电缆

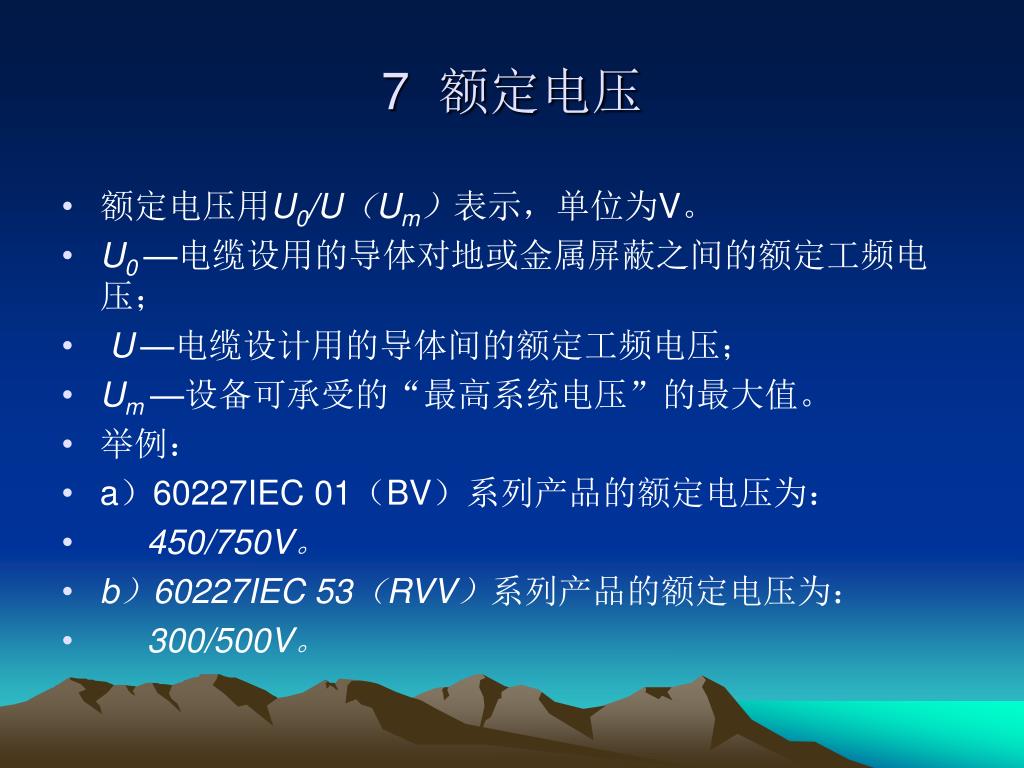

  15. 7 额定电压 • 额定电压用U0/U（Um）表示，单位为V。 • U0 —电缆设用的导体对地或金属屏蔽之间的额定工频电压； • U—电缆设计用的导体间的额定工频电压； • Um —设备可承受的“最高系统电压”的最大值。 • 举例： • a）60227IEC 01（BV）系列产品的额定电压为： • 450/750V。 • b）60227IEC 53（RVV）系列产品的额定电压为： • 300/500V。

  16. 8 电线电缆用主要材料 • 金属材料：铜导线、镀锡铜线、铝导线、复合金属导线、铜带、钢带、钢丝、铝塑复合带等。 • 非金属材料：聚氯乙烯绝缘料（PVC/A、PVC/B、PVC/C、PVC/D、PVC/E）、聚氯乙烯护套料（PVC/ST1、PVC/ST2、PVC/ST4、PVC/ST5、PVC/ST9、PVC/ST10）、交联聚乙烯绝缘料（XLPE）、半导电内屏蔽料（inner semi-conducting shield）、半导电外屏蔽料、橡胶、PVC带、PET带、填充用丙绳、云母带、无纺布、色带等。

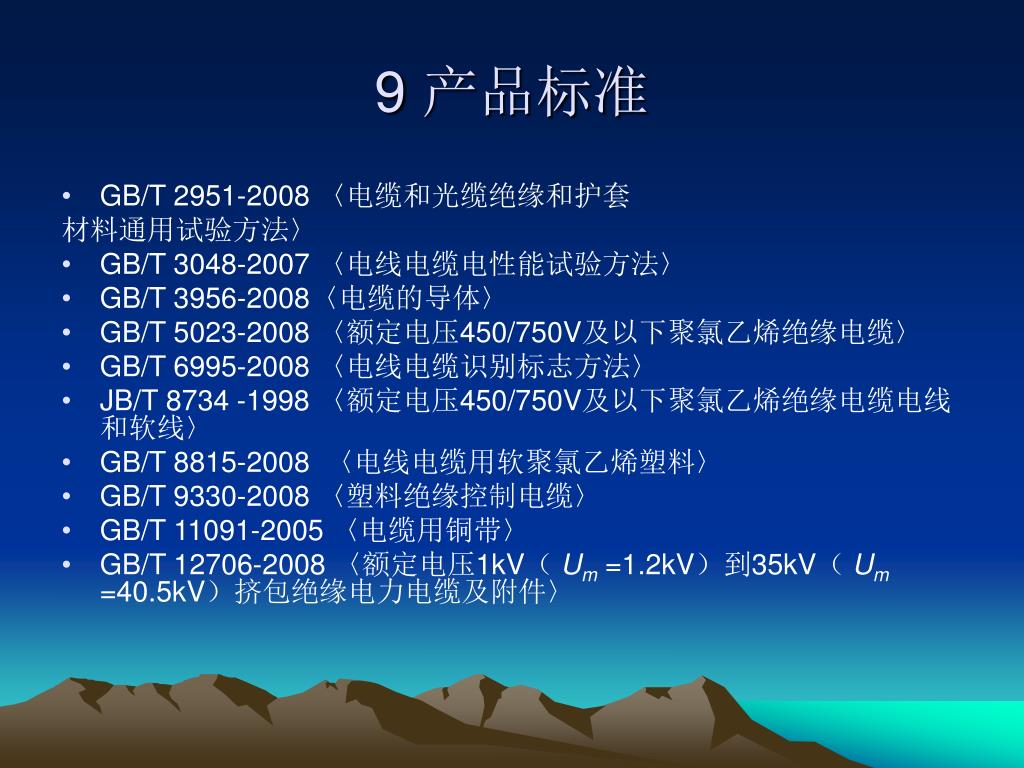

  17. 9 产品标准 • GB/T 2951-2008 〈电缆和光缆绝缘和护套 材料通用试验方法〉 • GB/T 3048-2007 〈电线电缆电性能试验方法〉 • GB/T 3956-2008〈电缆的导体〉 • GB/T 5023-2008 〈额定电压450/750V及以下聚氯乙烯绝缘电缆〉 • GB/T 6995-2008 〈电线电缆识别标志方法〉 • JB/T 8734 -1998 〈额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线〉 • GB/T 8815-2008 〈电线电缆用软聚氯乙烯塑料〉 • GB/T 9330-2008 〈塑料绝缘控制电缆〉 • GB/T 11091-2005 〈电缆用铜带〉 • GB/T 12706-2008 〈额定电压1kV（ Um =1.2kV）到35kV（ Um =40.5kV）挤包绝缘电力电缆及附件〉

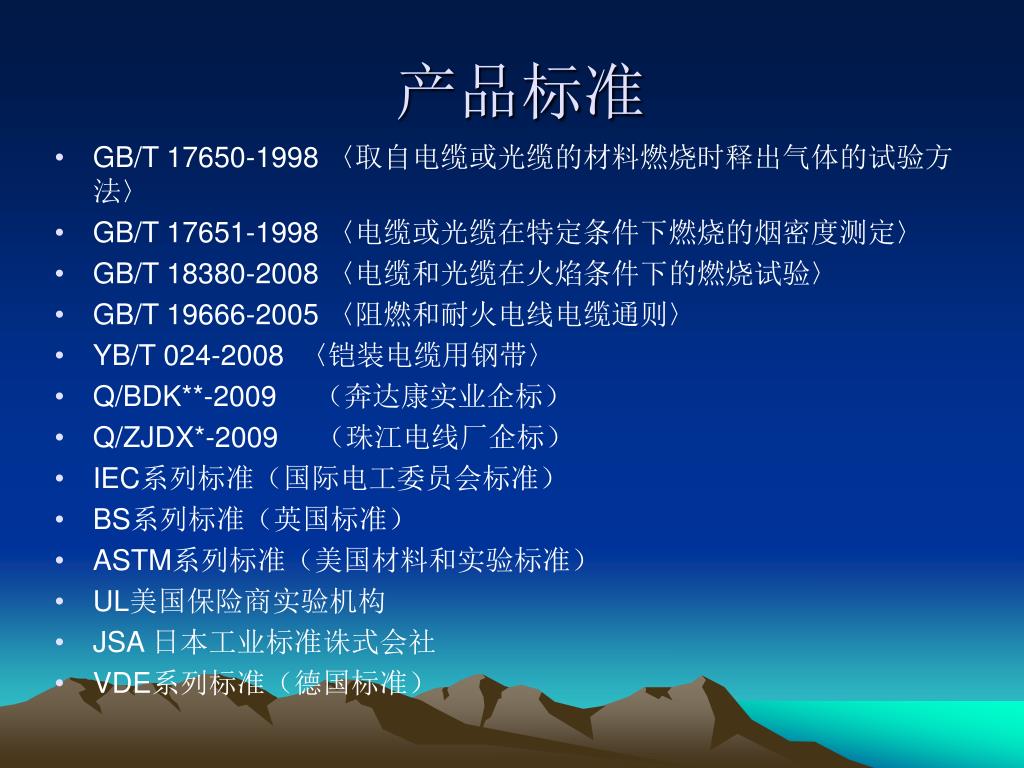

  18. 产品标准 • GB/T 17650-1998 〈取自电缆或光缆的材料燃烧时释出气体的试验方法〉 • GB/T 17651-1998 〈电缆或光缆在特定条件下燃烧的烟密度测定〉 • GB/T 18380-2008 〈电缆和光缆在火焰条件下的燃烧试验〉 • GB/T 19666-2005 〈阻燃和耐火电线电缆通则〉 • YB/T 024-2008 〈铠装电缆用钢带〉 • Q/BDK**-2009 （奔达康实业企标） • Q/ZJDX*-2009 （珠江电线厂企标） • IEC系列标准（国际电工委员会标准） • BS系列标准（英国标准） • ASTM系列标准（美国材料和实验标准） • UL美国保险商实验机构 • JSA 日本工业标准诛式会社 • VDE系列标准（德国标准）

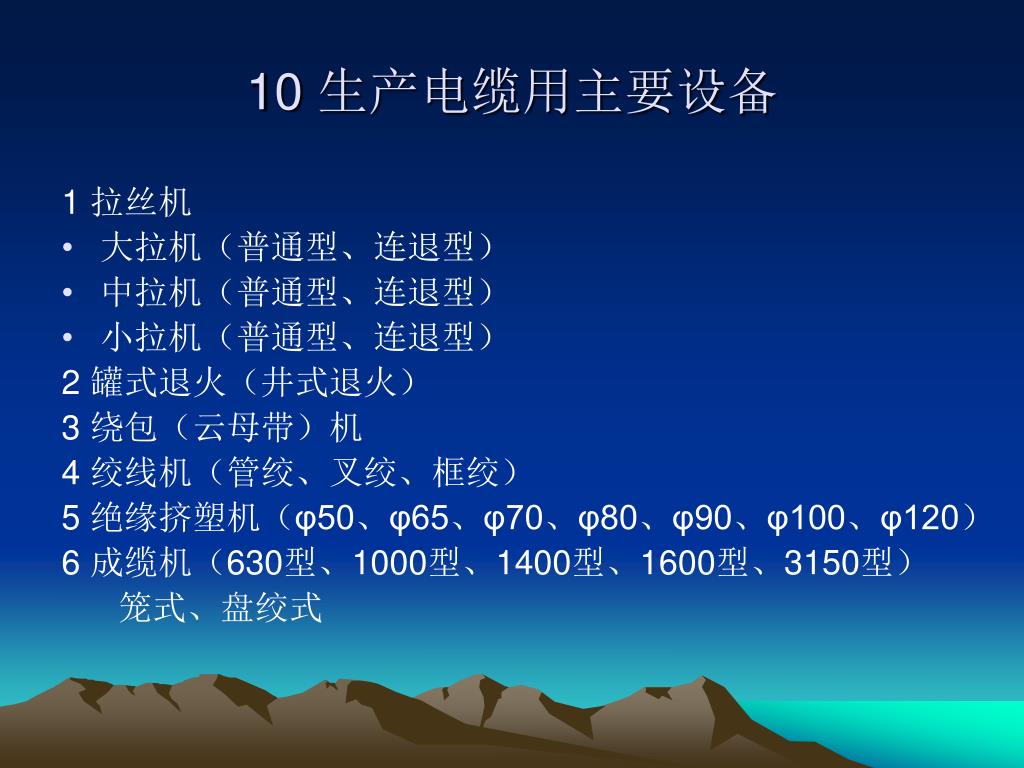

  19. 10 生产电缆用主要设备 1 拉丝机 • 大拉机（普通型、连退型） • 中拉机（普通型、连退型） • 小拉机（普通型、连退型） 2 罐式退火（井式退火） 3 绕包（云母带）机 4 绞线机（管绞、叉绞、框绞） 5 绝缘挤塑机（φ50、φ65、φ70、φ80、φ90、φ100、φ120） 6 成缆机（630型、1000型、1400型、1600型、3150型） 笼式、盘绞式

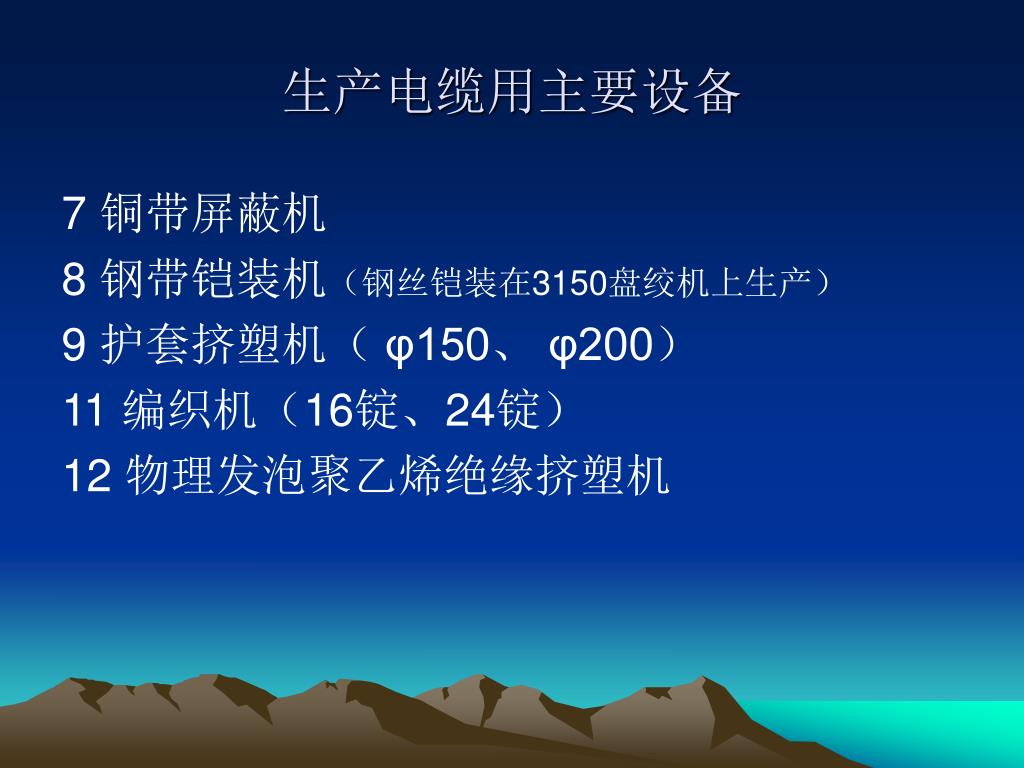

  20. 生产电缆用主要设备 7 铜带屏蔽机 8 钢带铠装机（钢丝铠装在3150盘绞机上生产） 9 护套挤塑机（ φ150、 φ200） 11 编织机（16锭、24锭） 12 物理发泡聚乙烯绝缘挤塑机

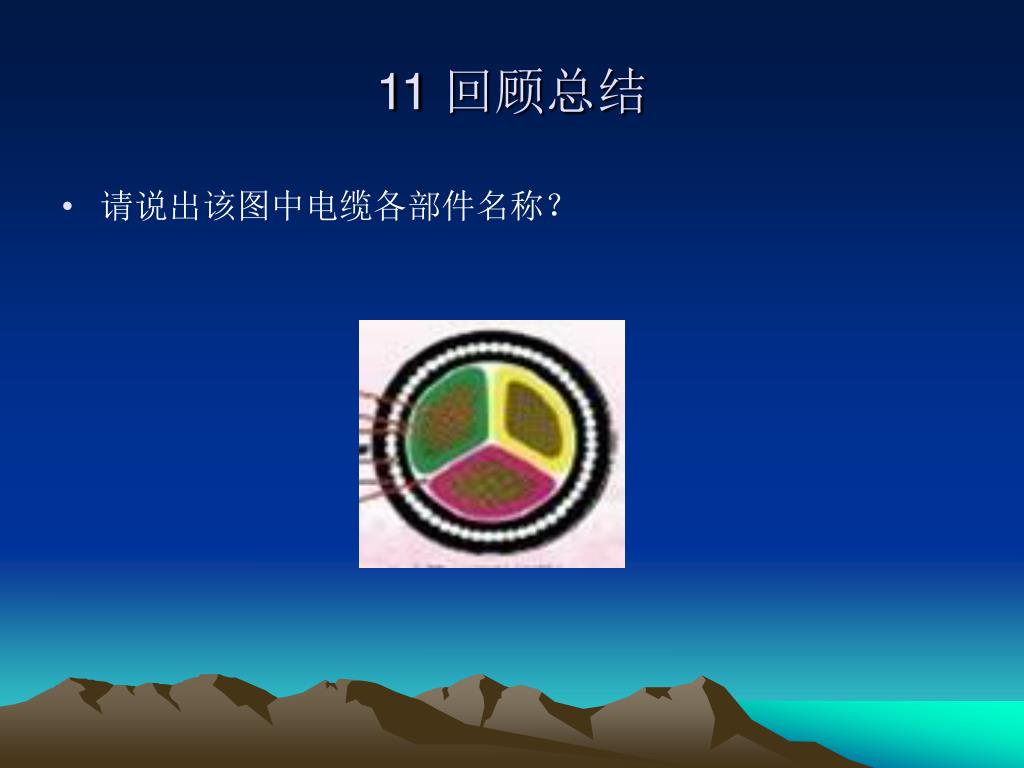

  21. 11 回顾总结 • 请说出该图中电缆各部件名称？

  22. 请说出下列型号对应的电缆名称并指出下列字母或数字各代表什么？请说出下列型号对应的电缆名称并指出下列字母或数字各代表什么？ • YJV32——（交联聚乙烯绝缘钢丝铠装聚氯乙烯护套电力电缆） • KVVP2-22——（铜芯聚氯乙烯绝缘铜带屏蔽钢带铠装聚氯乙烯护套控制电缆）

  23. 谢 谢！
