项目归纳与拓展 学习情境 三 水轮发电机组的现地控制

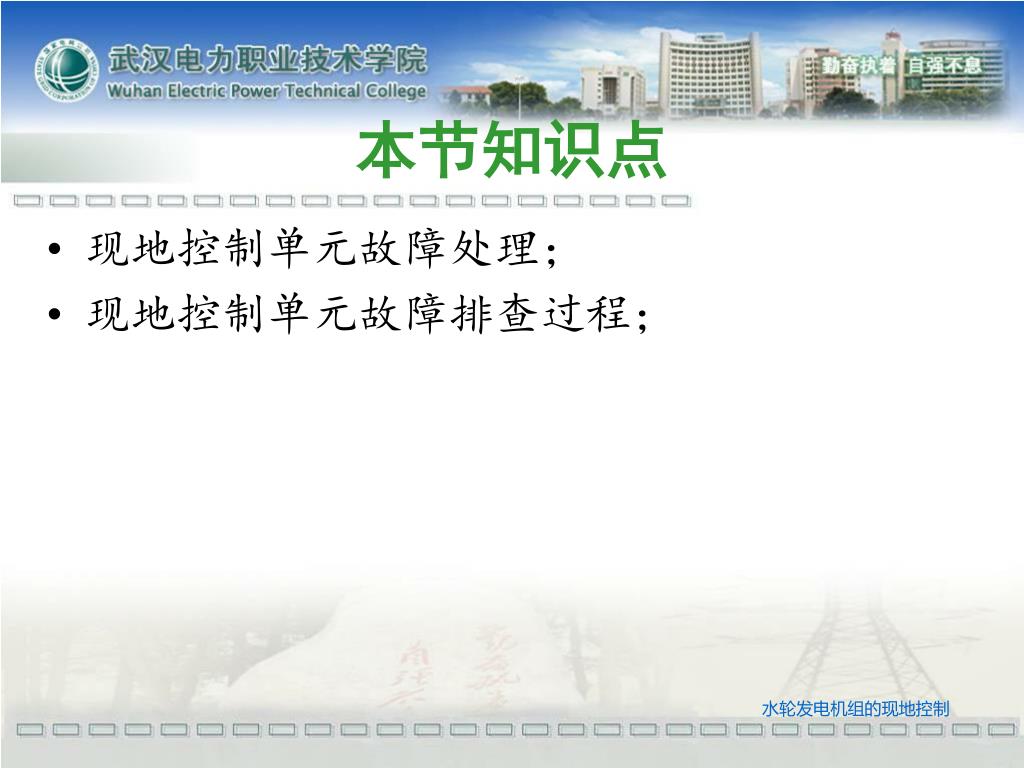

本节知识点 • 现地控制单元故障处理； • 现地控制单元故障排查过程； 水轮发电机组的现地控制
本节重点点 • 现地控制单元故障处理； • 现地控制单元故障排查过程； 水轮发电机组的现地控制

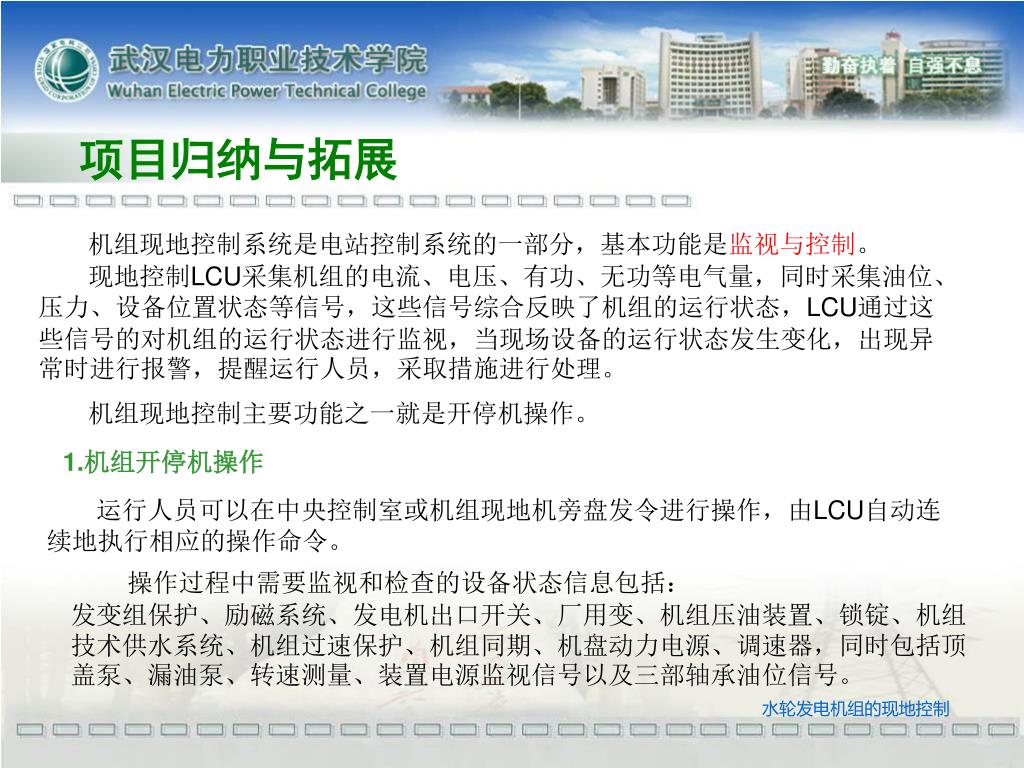

项目归纳与拓展 机组现地控制系统是电站控制系统的一部分，基本功能是监视与控制。 现地控制LCU采集机组的电流、电压、有功、无功等电气量，同时采集油位、压力、设备位置状态等信号，这些信号综合反映了机组的运行状态，LCU通过这些信号的对机组的运行状态进行监视，当现场设备的运行状态发生变化，出现异常时进行报警，提醒运行人员，采取措施进行处理。 机组现地控制主要功能之一就是开停机操作。 1.机组开停机操作 运行人员可以在中央控制室或机组现地机旁盘发令进行操作，由LCU自动连续地执行相应的操作命令。 操作过程中需要监视和检查的设备状态信息包括： 发变组保护、励磁系统、发电机出口开关、厂用变、机组压油装置、锁锭、机组技术供水系统、机组过速保护、机组同期、机盘动力电源、调速器，同时包括顶盖泵、漏油泵、转速测量、装置电源监视信号以及三部轴承油位信号。 水轮发电机组的现地控制

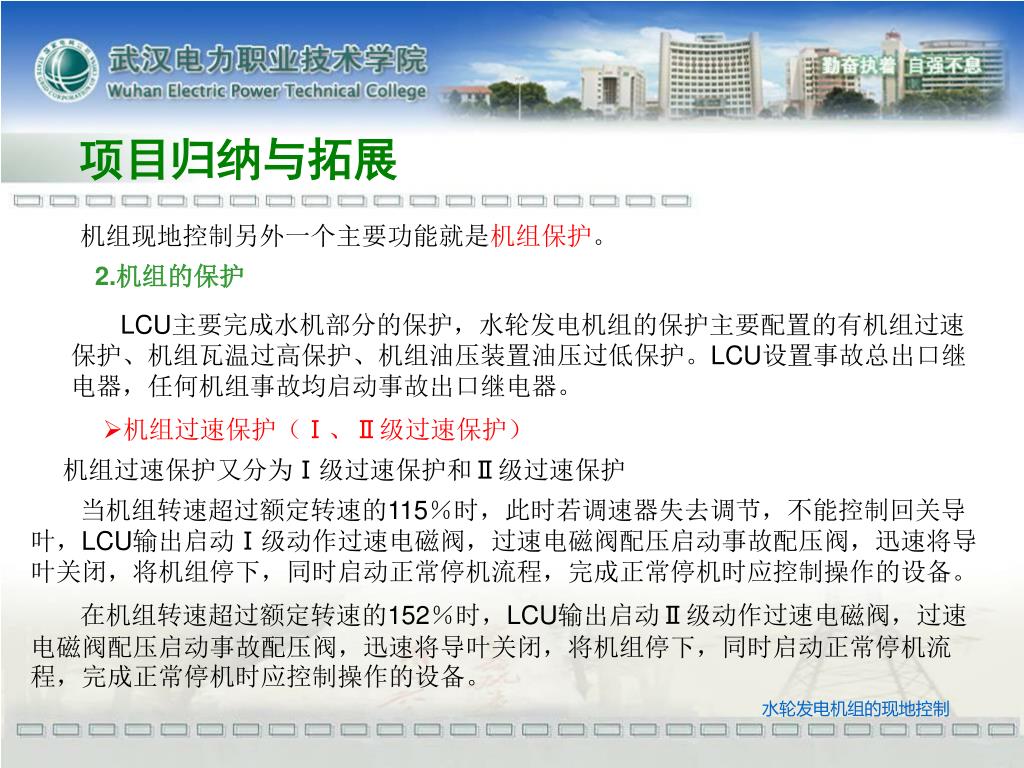

项目归纳与拓展 机组现地控制另外一个主要功能就是机组保护。 2.机组的保护 LCU主要完成水机部分的保护，水轮发电机组的保护主要配置的有机组过速保护、机组瓦温过高保护、机组油压装置油压过低保护。LCU设置事故总出口继电器，任何机组事故均启动事故出口继电器。 • 机组过速保护（Ⅰ、Ⅱ级过速保护） 机组过速保护又分为Ⅰ级过速保护和Ⅱ级过速保护 当机组转速超过额定转速的115％时，此时若调速器失去调节，不能控制回关导叶，LCU输出启动Ⅰ级动作过速电磁阀，过速电磁阀配压启动事故配压阀，迅速将导叶关闭，将机组停下，同时启动正常停机流程，完成正常停机时应控制操作的设备。 在机组转速超过额定转速的152％时，LCU输出启动Ⅱ级动作过速电磁阀，过速电磁阀配压启动事故配压阀，迅速将导叶关闭，将机组停下，同时启动正常停机流程，完成正常停机时应控制操作的设备。 水轮发电机组的现地控制

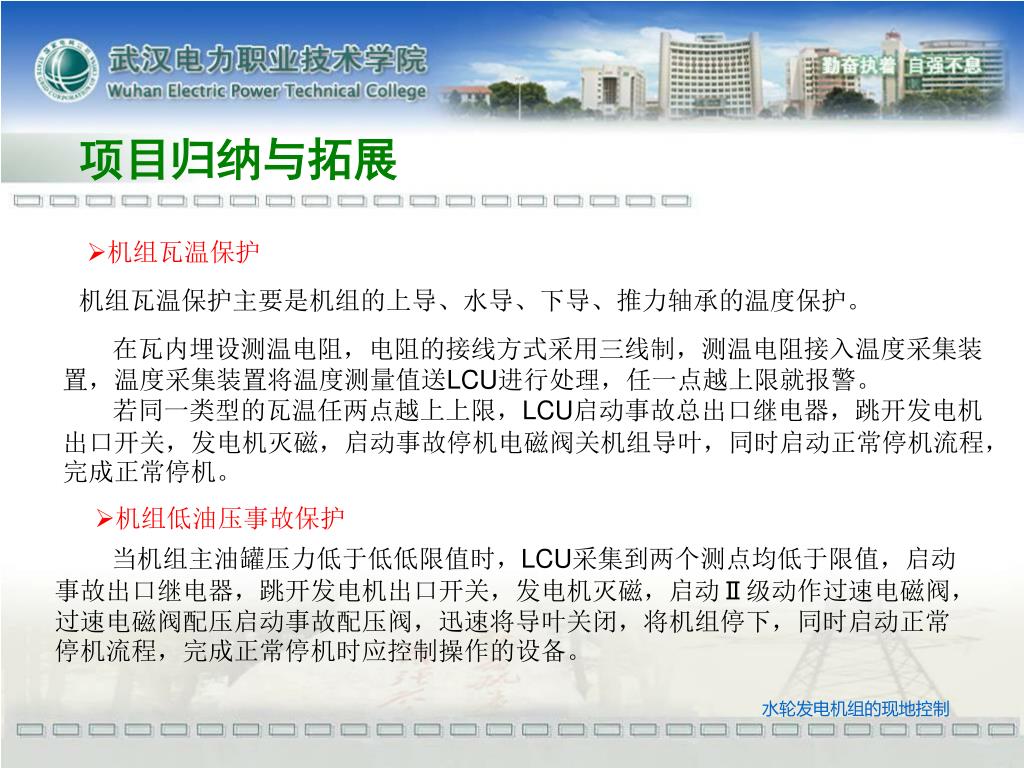

项目归纳与拓展 • 机组瓦温保护 机组瓦温保护主要是机组的上导、水导、下导、推力轴承的温度保护。 在瓦内埋设测温电阻，电阻的接线方式采用三线制，测温电阻接入温度采集装置，温度采集装置将温度测量值送LCU进行处理，任一点越上限就报警。 若同一类型的瓦温任两点越上上限，LCU启动事故总出口继电器，跳开发电机出口开关，发电机灭磁，启动事故停机电磁阀关机组导叶，同时启动正常停机流程，完成正常停机。 • 机组低油压事故保护 当机组主油罐压力低于低低限值时，LCU采集到两个测点均低于限值，启动事故出口继电器，跳开发电机出口开关，发电机灭磁，启动Ⅱ级动作过速电磁阀，过速电磁阀配压启动事故配压阀，迅速将导叶关闭，将机组停下，同时启动正常停机流程，完成正常停机时应控制操作的设备。 水轮发电机组的现地控制

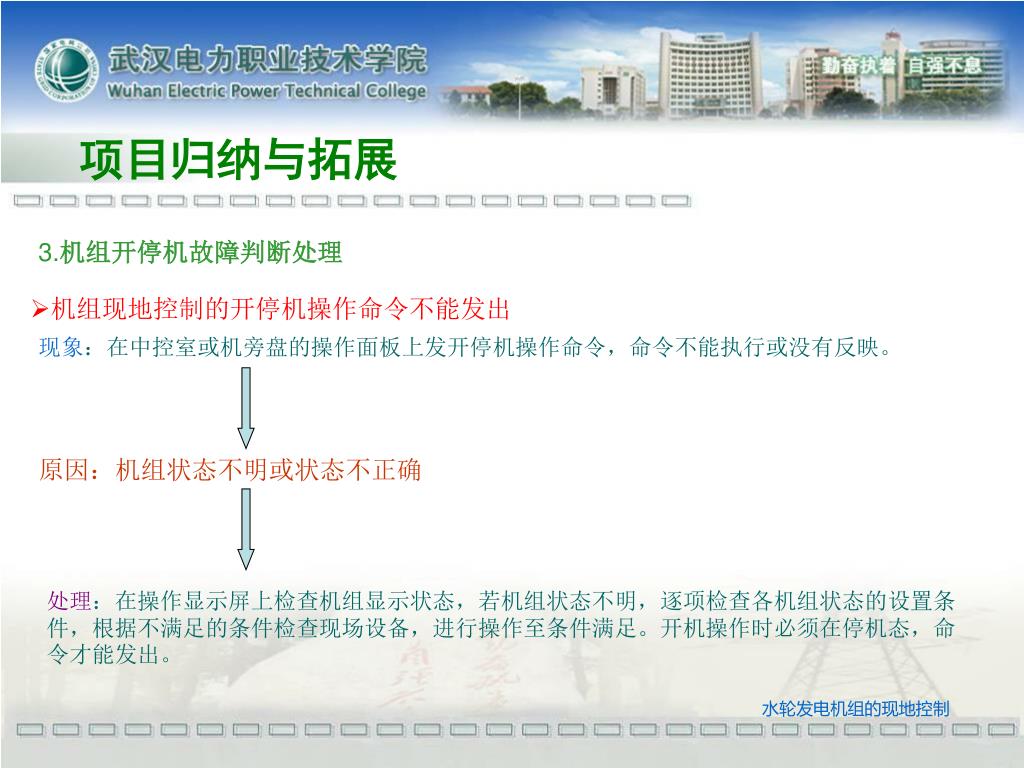

项目归纳与拓展 3.机组开停机故障判断处理 • 机组现地控制的开停机操作命令不能发出 现象：在中控室或机旁盘的操作面板上发开停机操作命令，命令不能执行或没有反映。 原因：机组状态不明或状态不正确 处理：在操作显示屏上检查机组显示状态，若机组状态不明，逐项检查各机组状态的设置条件，根据不满足的条件检查现场设备，进行操作至条件满足。开机操作时必须在停机态，命令才能发出。 水轮发电机组的现地控制

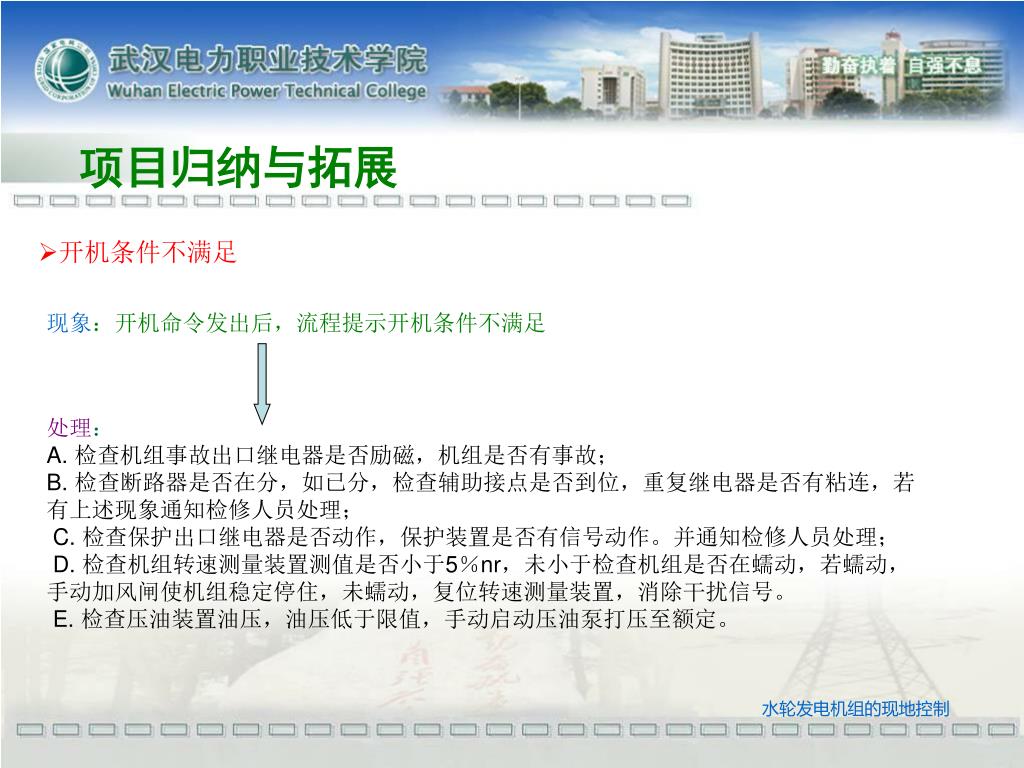

项目归纳与拓展 • 开机条件不满足 现象：开机命令发出后，流程提示开机条件不满足 处理： A. 检查机组事故出口继电器是否励磁，机组是否有事故； B. 检查断路器是否在分，如已分，检查辅助接点是否到位，重复继电器是否有粘连，若有上述现象通知检修人员处理； C. 检查保护出口继电器是否动作，保护装置是否有信号动作。并通知检修人员处理； D. 检查机组转速测量装置测值是否小于5％nr，未小于检查机组是否在蠕动，若蠕动，手动加风闸使机组稳定停住，未蠕动，复位转速测量装置，消除干扰信号。 E. 检查压油装置油压，油压低于限值，手动启动压油泵打压至额定。 水轮发电机组的现地控制

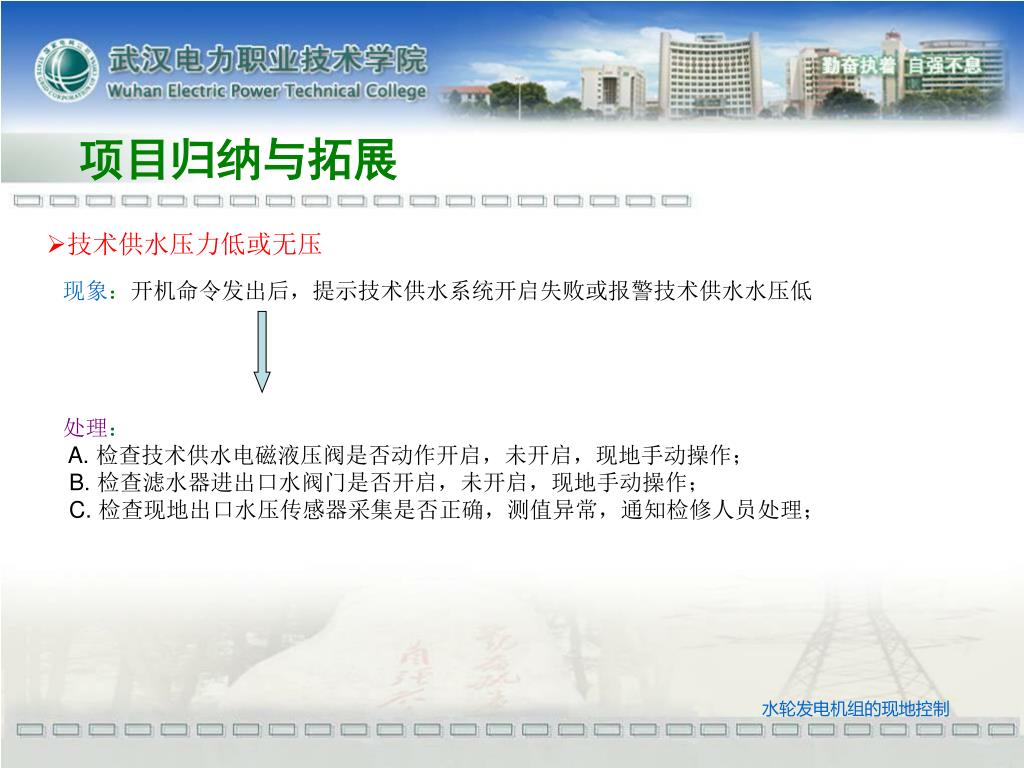

项目归纳与拓展 • 技术供水压力低或无压 现象：开机命令发出后，提示技术供水系统开启失败或报警技术供水水压低 处理： A. 检查技术供水电磁液压阀是否动作开启，未开启，现地手动操作； B. 检查滤水器进出口水阀门是否开启，未开启，现地手动操作； C. 检查现地出口水压传感器采集是否正确，测值异常，通知检修人员处理； 水轮发电机组的现地控制

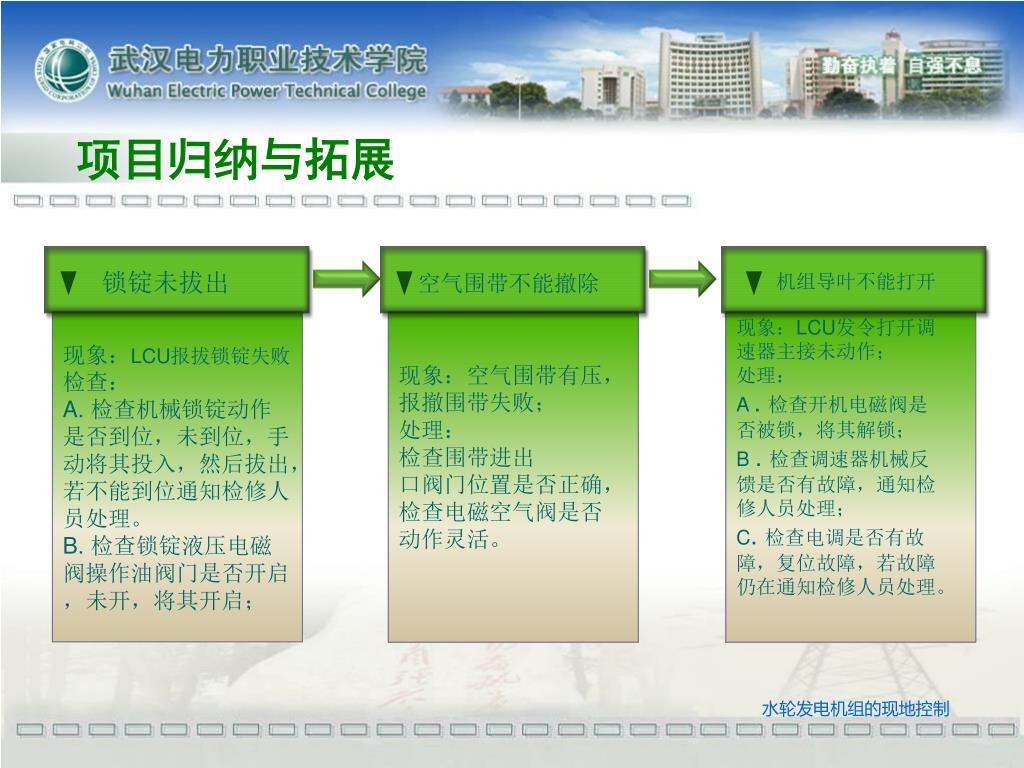

锁锭未拔出 空气围带不能撤除 机组导叶不能打开 项目归纳与拓展 现象：LCU报拔锁锭失败 检查： A. 检查机械锁锭动作 是否到位，未到位，手 动将其投入，然后拔出， 若不能到位通知检修人 员处理。 B. 检查锁锭液压电磁 阀操作油阀门是否开启 ，未开，将其开启； • 现象：空气围带有压， • 报撤围带失败； • 处理： • 检查围带进出 • 口阀门位置是否正确， • 检查电磁空气阀是否 • 动作灵活。 • 现象：LCU发令打开调 • 速器主接未动作； • 处理： • A . 检查开机电磁阀是 • 否被锁，将其解锁； • B . 检查调速器机械反 • 馈是否有故障，通知检 • 修人员处理； • C. 检查电调是否有故 • 障，复位故障，若故障 • 仍在通知检修人员处理。 水轮发电机组的现地控制

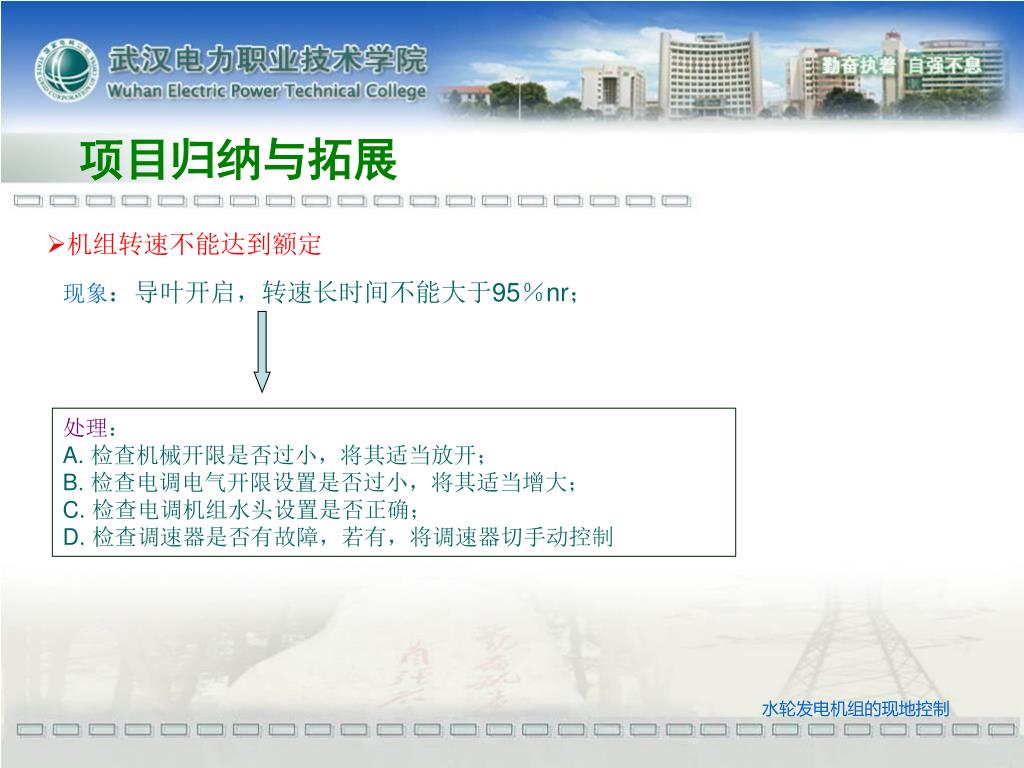

项目归纳与拓展 • 机组转速不能达到额定 现象：导叶开启，转速长时间不能大于95％nr； 处理： A. 检查机械开限是否过小，将其适当放开； B. 检查电调电气开限设置是否过小，将其适当增大； C. 检查电调机组水头设置是否正确； D. 检查调速器是否有故障，若有，将调速器切手动控制 水轮发电机组的现地控制

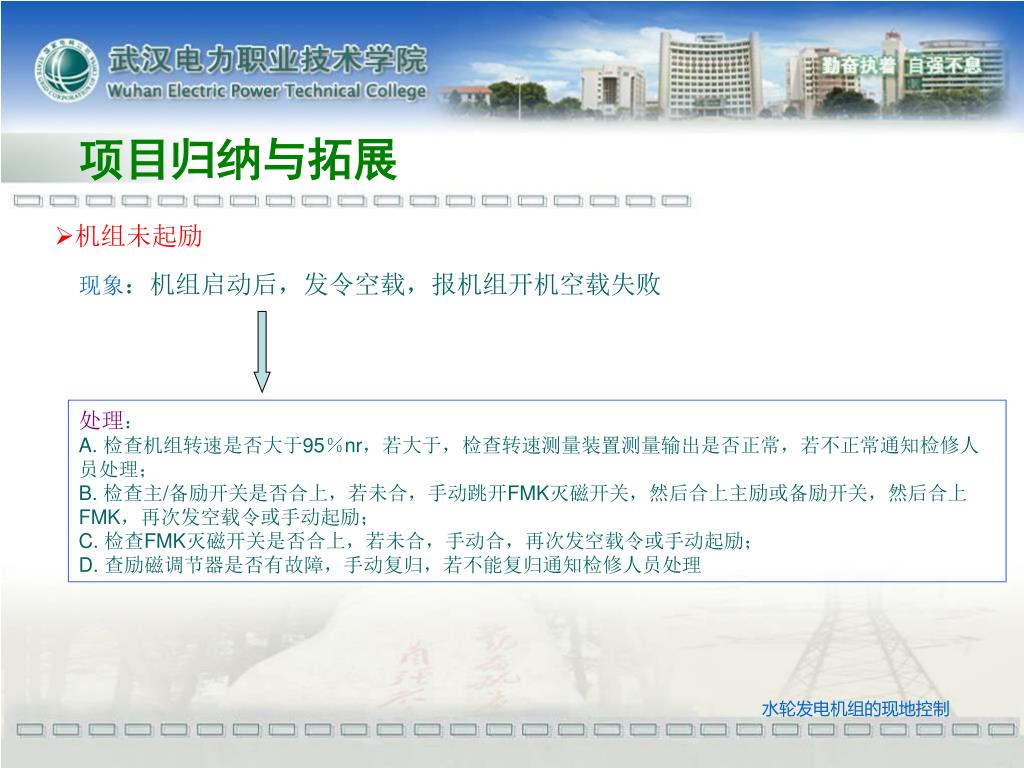

项目归纳与拓展 • 机组未起励 现象：机组启动后，发令空载，报机组开机空载失败 处理： A. 检查机组转速是否大于95％nr，若大于，检查转速测量装置测量输出是否正常，若不正常通知检修人员处理； B. 检查主/备励开关是否合上，若未合，手动跳开FMK灭磁开关，然后合上主励或备励开关，然后合上FMK，再次发空载令或手动起励； C. 检查FMK灭磁开关是否合上，若未合，手动合，再次发空载令或手动起励； D. 查励磁调节器是否有故障，手动复归，若不能复归通知检修人员处理 水轮发电机组的现地控制

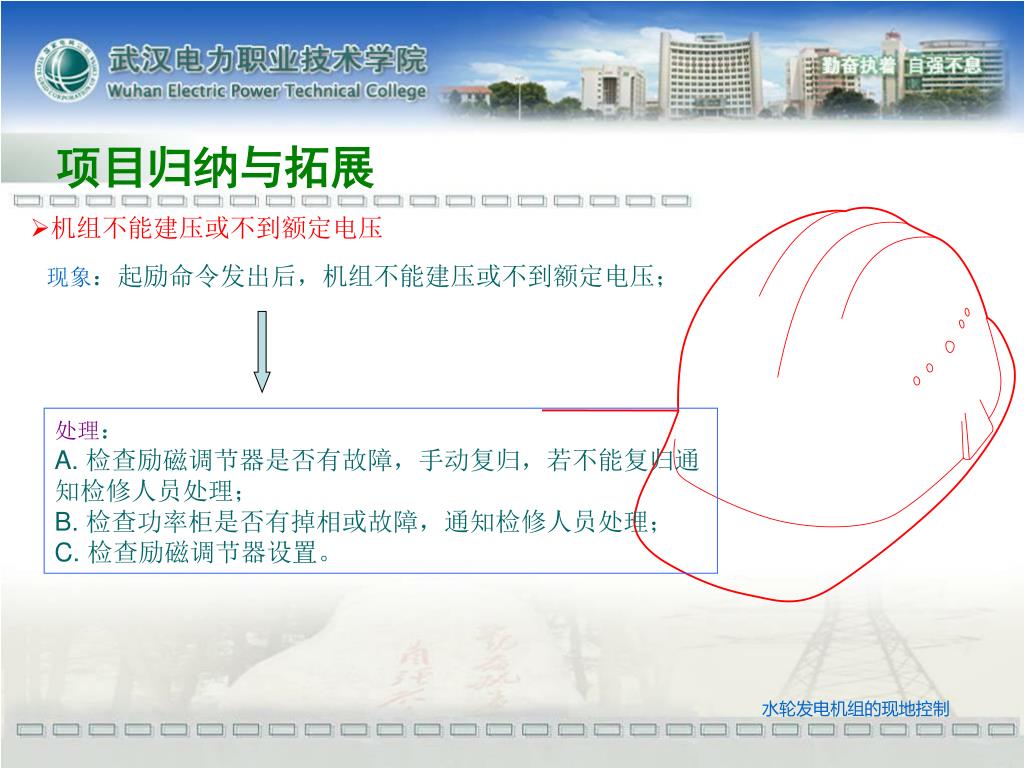

项目归纳与拓展 • 机组不能建压或不到额定电压 现象：起励命令发出后，机组不能建压或不到额定电压； 处理： A. 检查励磁调节器是否有故障，手动复归，若不能复归通知检修人员处理； B. 检查功率柜是否有掉相或故障，通知检修人员处理； C. 检查励磁调节器设置。 水轮发电机组的现地控制

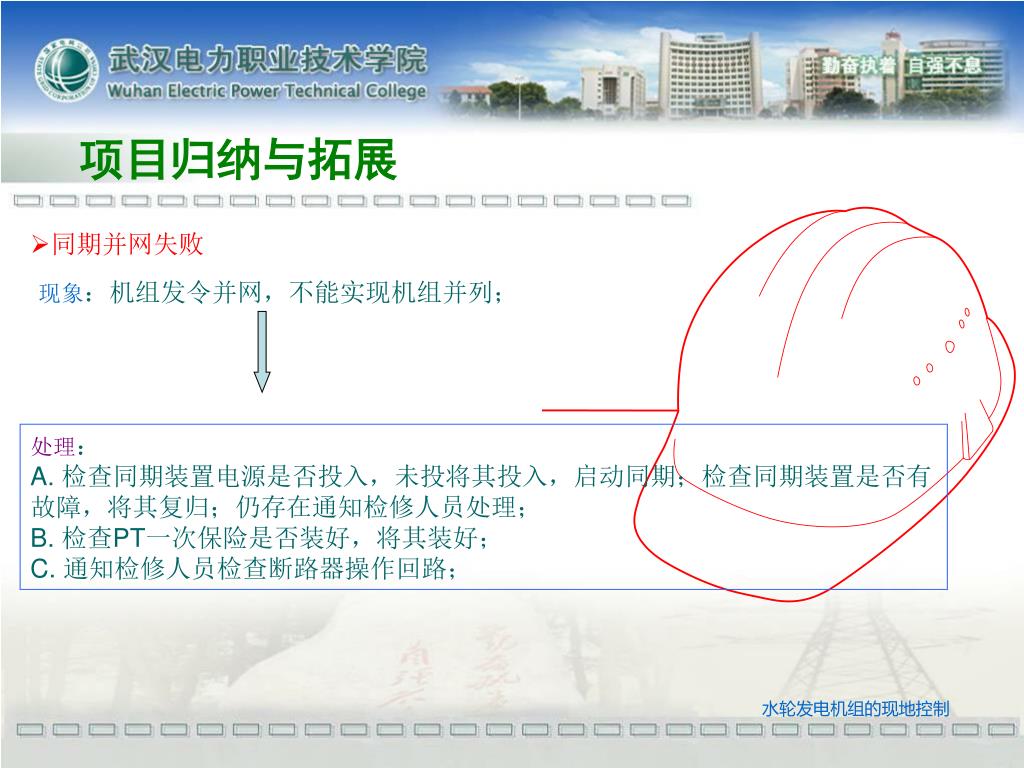

项目归纳与拓展 • 同期并网失败 现象：机组发令并网，不能实现机组并列； 处理： A. 检查同期装置电源是否投入，未投将其投入，启动同期；检查同期装置是否有故障，将其复归；仍存在通知检修人员处理； B. 检查PT一次保险是否装好，将其装好； C. 通知检修人员检查断路器操作回路； 水轮发电机组的现地控制

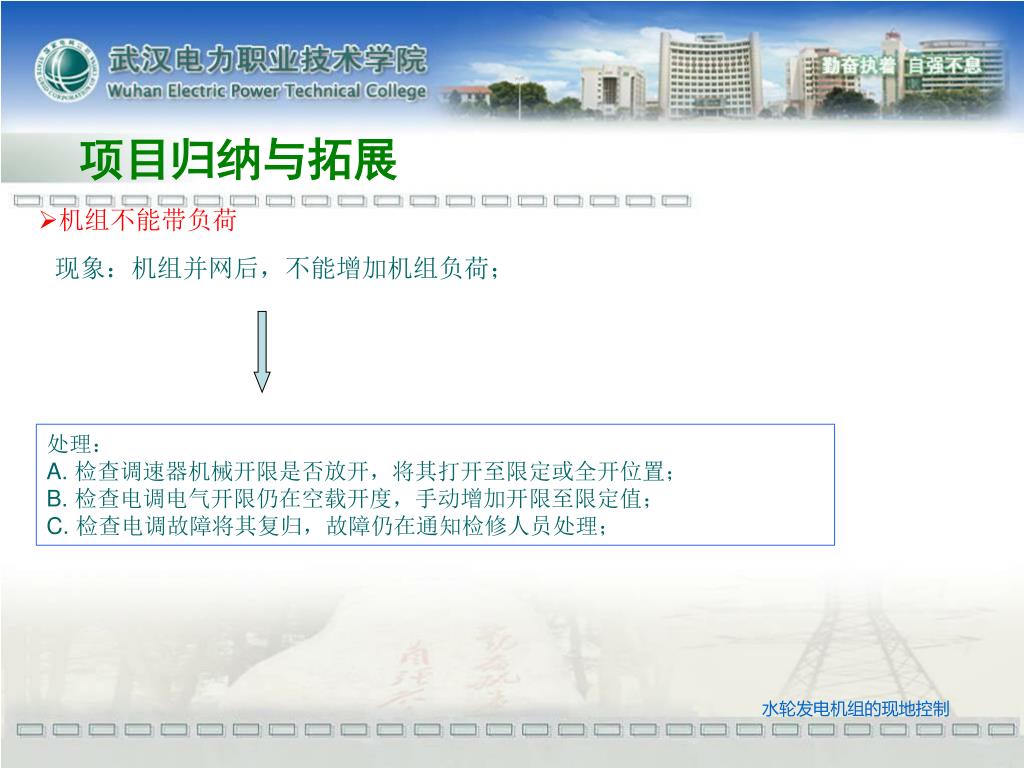

项目归纳与拓展 • 机组不能带负荷 现象：机组并网后，不能增加机组负荷； 处理： A. 检查调速器机械开限是否放开，将其打开至限定或全开位置； B. 检查电调电气开限仍在空载开度，手动增加开限至限定值； C. 检查电调故障将其复归，故障仍在通知检修人员处理； 水轮发电机组的现地控制

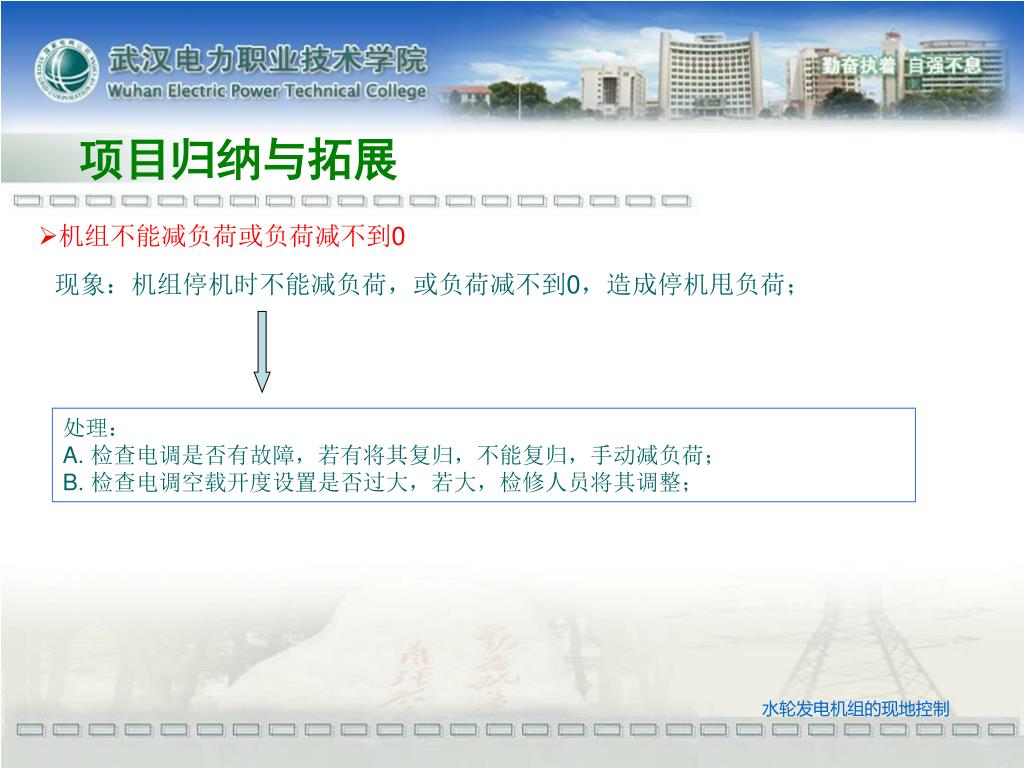

项目归纳与拓展 • 机组不能减负荷或负荷减不到0 现象：机组停机时不能减负荷，或负荷减不到0，造成停机甩负荷； 处理： A. 检查电调是否有故障，若有将其复归，不能复归，手动减负荷； B. 检查电调空载开度设置是否过大，若大，检修人员将其调整； 水轮发电机组的现地控制

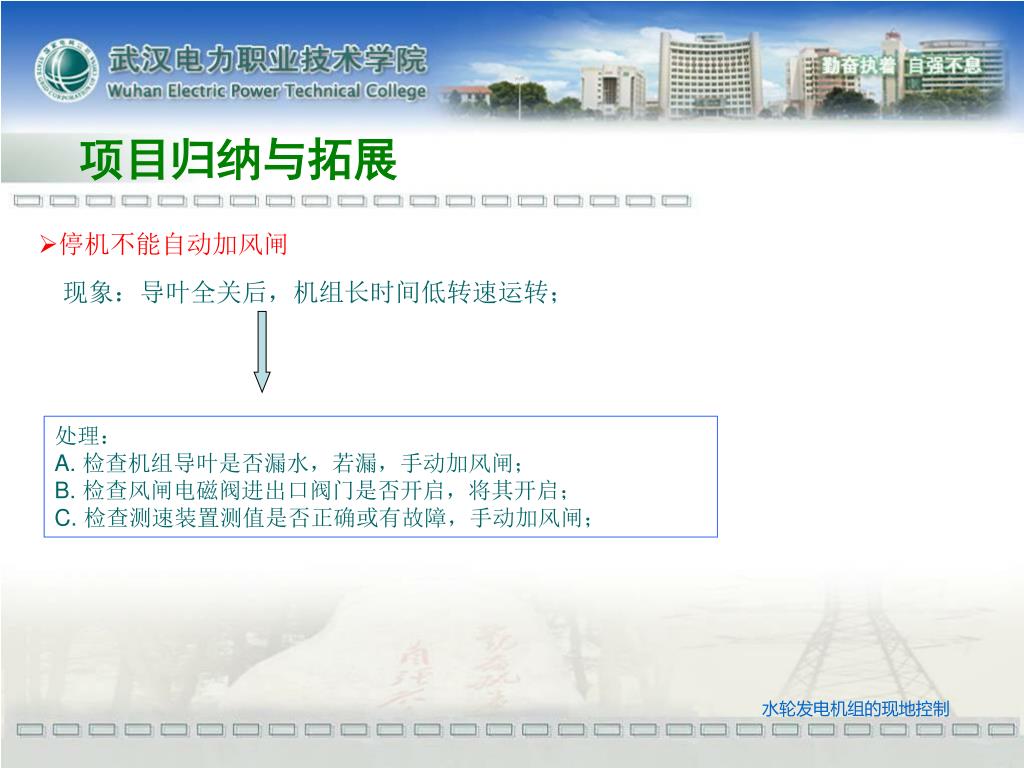

项目归纳与拓展 • 停机不能自动加风闸 现象：导叶全关后，机组长时间低转速运转； 处理： A. 检查机组导叶是否漏水，若漏，手动加风闸； B. 检查风闸电磁阀进出口阀门是否开启，将其开启； C. 检查测速装置测值是否正确或有故障，手动加风闸； 水轮发电机组的现地控制
再见 观 赏 谢谢 水轮发电机组的现地控制
