  1. LE CODAGE Ph. Butel

  2. Les considérations du codage • Niveau de la couche physique • Composante continue ou non • Puissance • Spectre Fréquentiel • Régénération de l’horloge Émetteur (transmitter) Récepteur (receiver) CLK CLK???

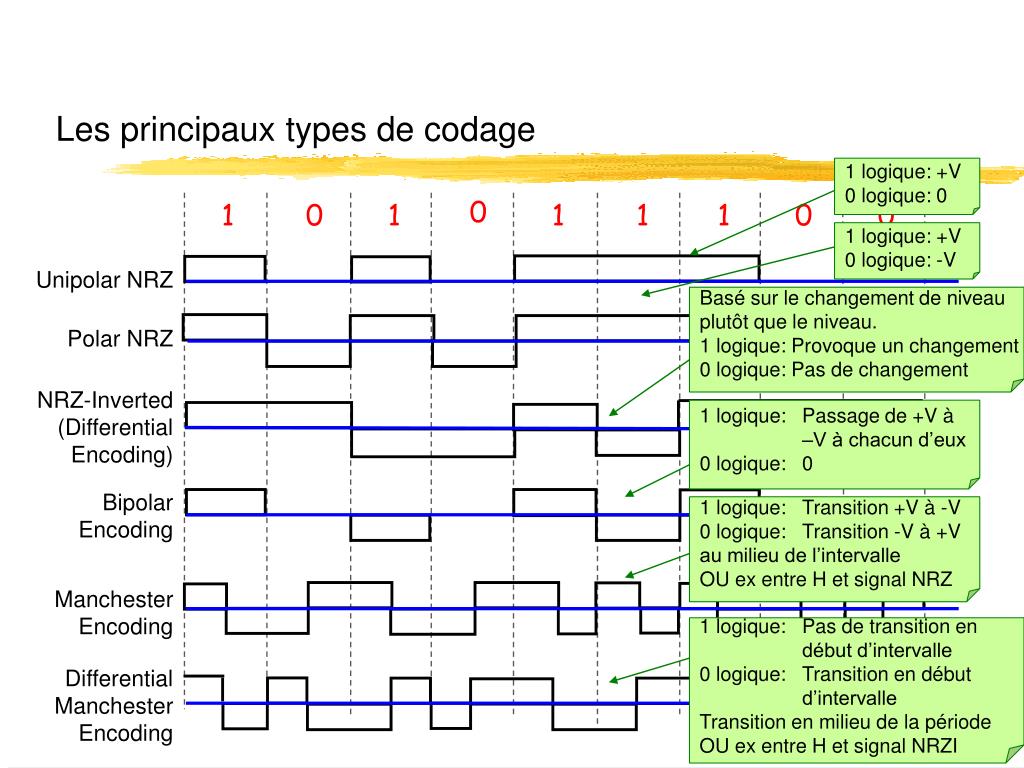

  3. 1 logique: +V 0 logique: 0 1 logique: +V 0 logique: -V Unipolar NRZ Basé sur le changement de niveau plutôt que le niveau. 1 logique: Provoque un changement 0 logique: Pas de changement Polar NRZ NRZ-Inverted (Differential Encoding) 1 logique: Passage de +V à –V à chacun d’eux 0 logique: 0 Bipolar Encoding 1 logique: Transition +V à -V 0 logique: Transition -V à +V au milieu de l’intervalle OU ex entre H et signal NRZ Manchester Encoding 1 logique: Pas de transition en début d’intervalle 0 logique: Transition en début d’intervalle Transition en milieu de la période OU ex entre H et signal NRZI Differential Manchester Encoding Les principaux types de codage 0 1 0 1 1 1 1 0 0

  4. Spectres des différents modes de codage

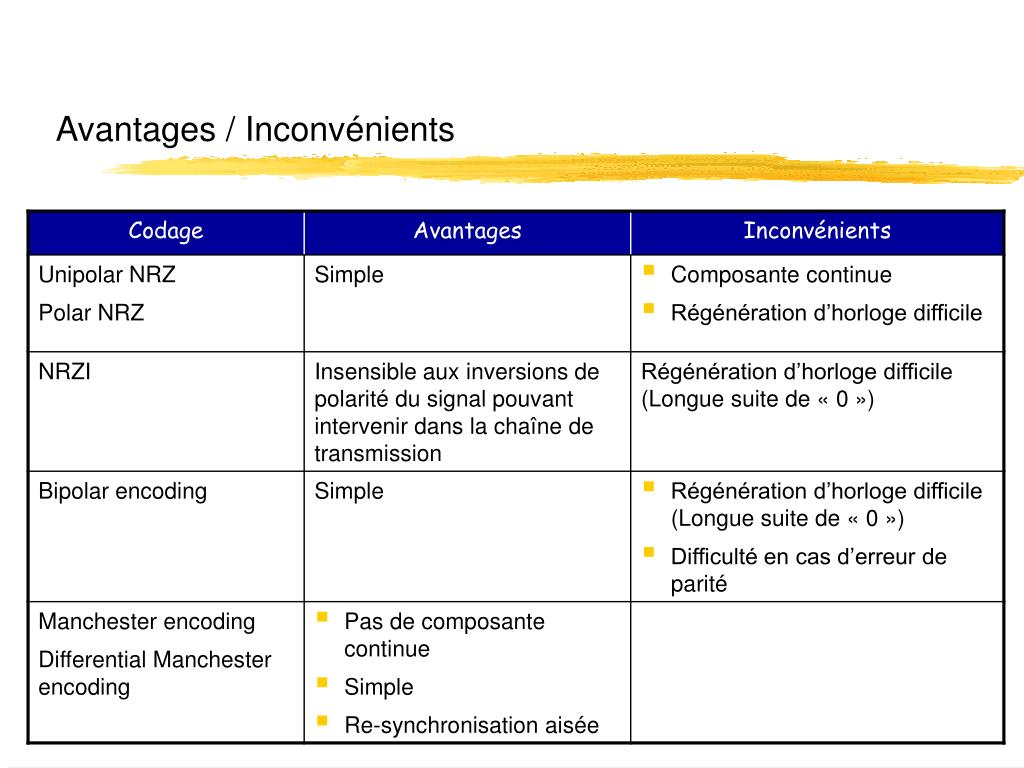

  5. Avantages / Inconvénients
