  1. 实验四 A/D、D/A和串口 ADC0809并行A/D转换 （实验十） DAC0832并行D/A转换实验 （实验十一） RS232串口通信实验 （实验九）

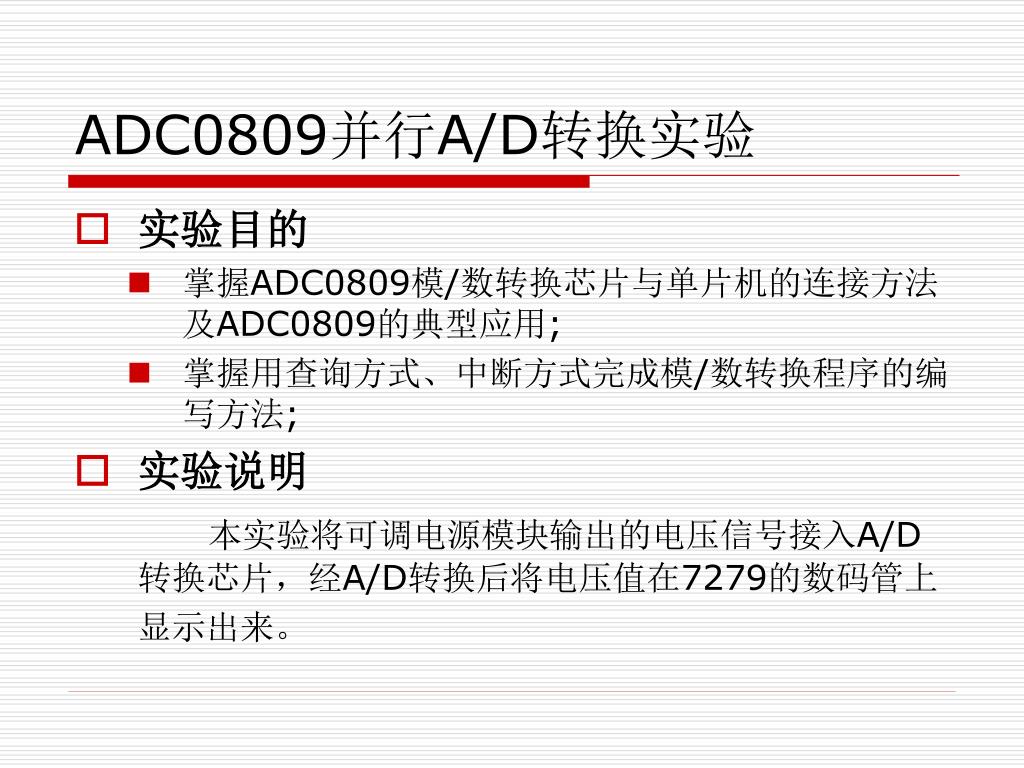

  2. ADC0809并行A/D转换实验 • 实验目的 • 掌握ADC0809模/数转换芯片与单片机的连接方法及ADC0809的典型应用; • 掌握用查询方式、中断方式完成模/数转换程序的编写方法; • 实验说明 本实验将可调电源模块输出的电压信号接入A/D转换芯片，经A/D转换后将电压值在7279的数码管上显示出来。

  3. ADC0809并行A/D转换实验 • 实验内容 • 例程 数码管显示电压转化的数字量，调节可调电源模块的RW1D6电位器，显示值随着变化，顺时针旋转值增大，AD转换值的范围是00～FF，显示值范围是0～4.98 。 • 试用中断方式改写A/D转换程序。 • 对每10次采到的值求均值并显示。

  4. DAC0832并行D/A转换实验 • 实验目的 • 掌握DAC0832直通方式，单缓冲器方式、双缓冲器方式的编程方法； • 掌握D/A转换程序的编程方法和调试方法； • 实验说明 本实验利用DAC0832数/模转换芯片，设计波形发生器，输出多种波形。

  5. DAC0832并行D/A转换实验 • 实验内容： • 例程 输出方波，用示波器观察D/A转换模块输出的波形、幅度及频率。 • 编程实现输出波形为锯齿波及三角波。

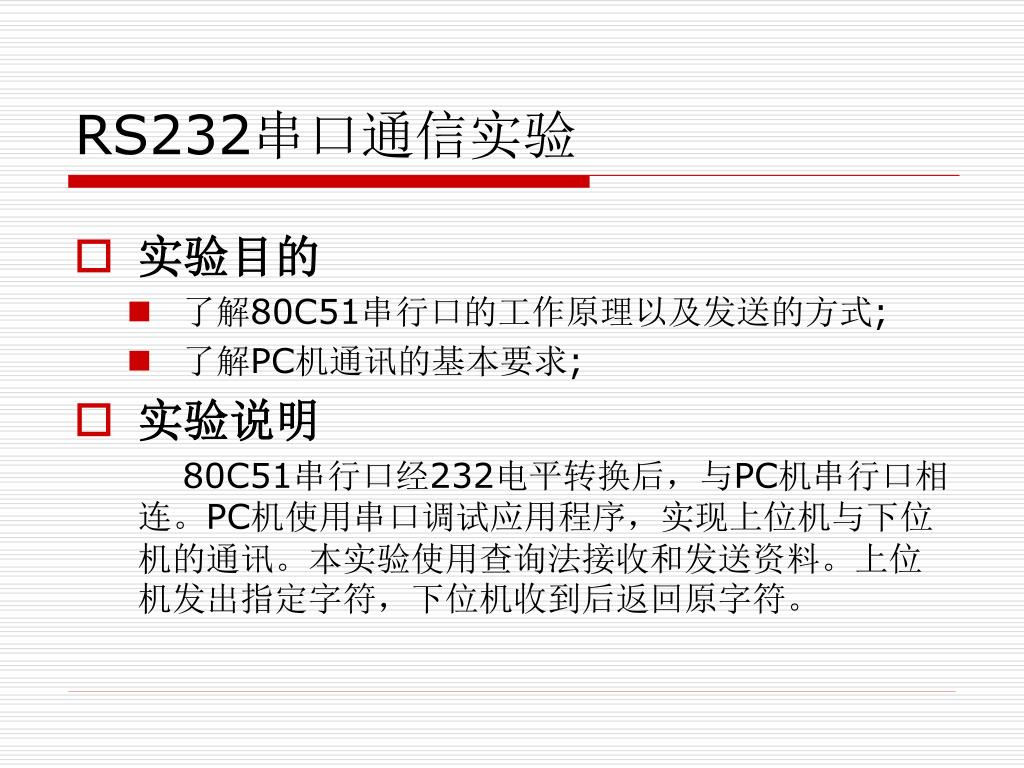

  6. RS232串口通信实验 • 实验目的 • 了解80C51串行口的工作原理以及发送的方式; • 了解PC机通讯的基本要求; • 实验说明 80C51串行口经232电平转换后，与PC机串行口相连。PC机使用串口调试应用程序，实现上位机与下位机的通讯。本实验使用查询法接收和发送资料。上位机发出指定字符，下位机收到后返回原字符。

  7. RS232串口通信实验 • 实验内容： • 例程 打开串口调试助手软件，选择波特率为4800，数据位为8 ，奇偶校验为无，停止位为1。 在串口调试助手软件的‘发送的字符/数据’区输入字符或数据（每次只发一个字符），按手动发送，接收区收到相同的字符/数据，或者按自动发送，接收区将接受到发送的字符/数据。 • 将上位机发送的数据在数码管显示模块上显示出来。
