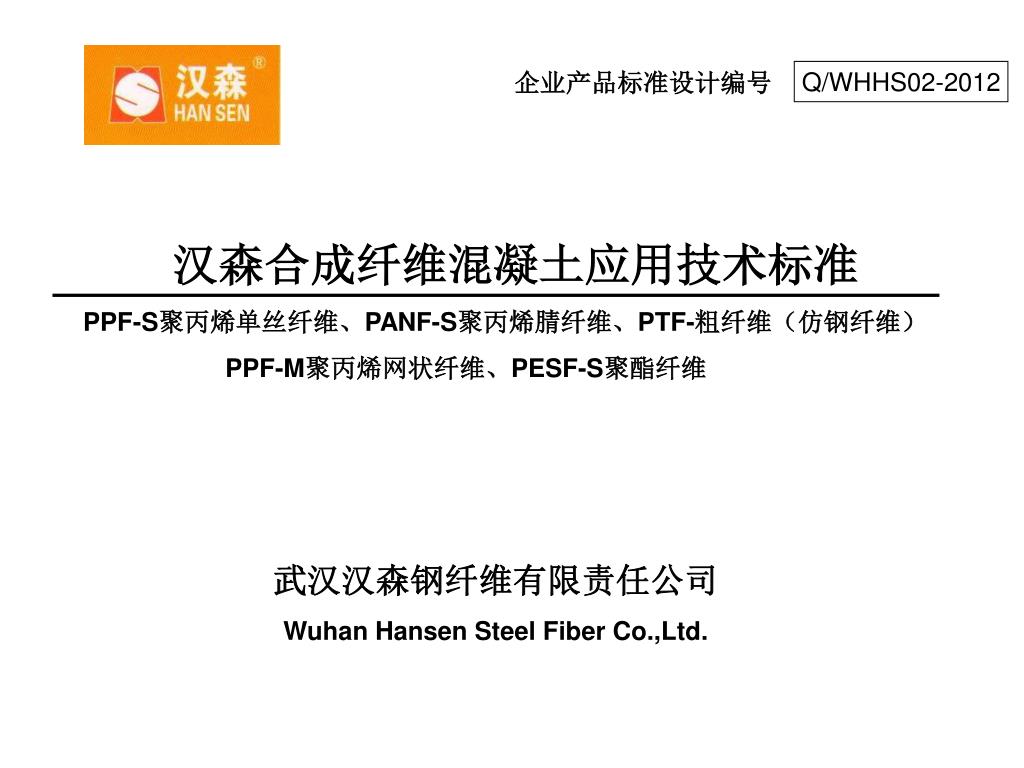

  1. 企业产品标准设计编号 Q/WHHS02-2012 汉森合成纤维混凝土应用技术标准 PPF-S聚丙烯单丝纤维、PANF-S聚丙烯腈纤维、PTF-粗纤维（仿钢纤维） PPF-M聚丙烯网状纤维、PESF-S聚酯纤维 武汉汉森钢纤维有限责任公司 Wuhan Hansen Steel Fiber Co.,Ltd.

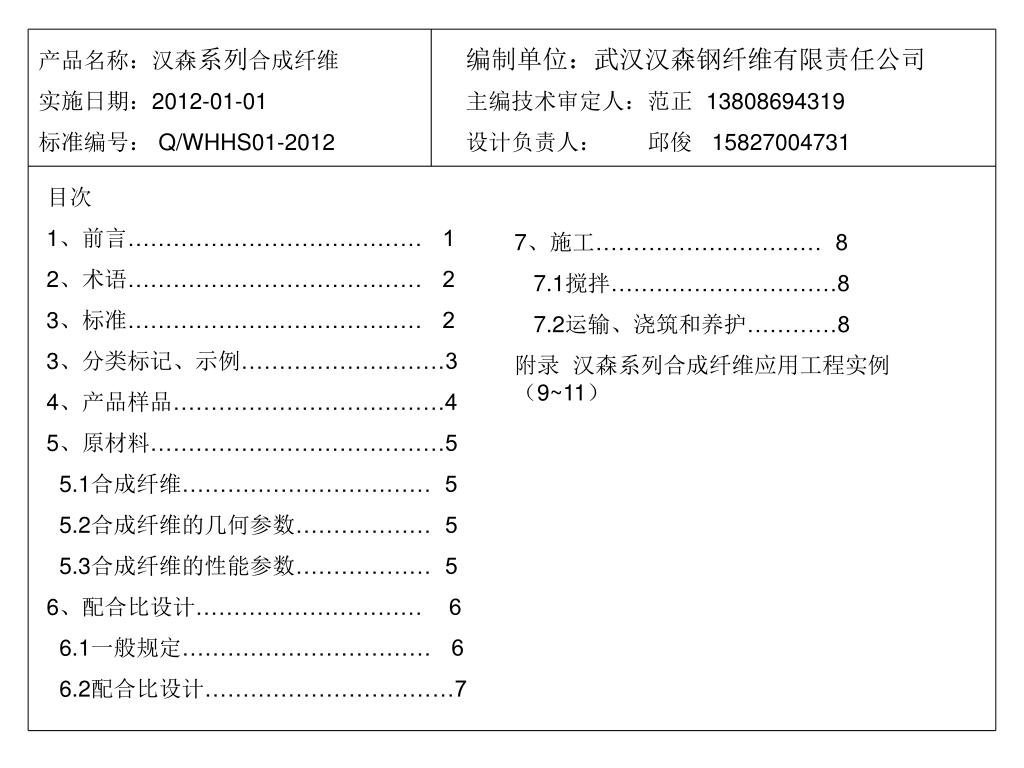

  2. 产品名称：汉森系列合成纤维 实施日期：2012-01-01 标准编号： Q/WHHS01-2012 编制单位：武汉汉森钢纤维有限责任公司 主编技术审定人：范正 13808694319 设计负责人： 邱俊 15827004731 目次 1、前言………………………………… 1 2、术语………………………………… 2 3、标准………………………………… 2 3、分类标记、示例………………………3 4、产品样品………………………………4 5、原材料…………………………………5 5.1合成纤维…………………………… 5 5.2合成纤维的几何参数……………… 5 5.3合成纤维的性能参数……………… 5 6、配合比设计………………………… 6 6.1一般规定…………………………… 6 6.2配合比设计……………………………7 7、施工………………………… 8 7.1搅拌…………………………8 7.2运输、浇筑和养护…………8 附录 汉森系列合成纤维应用工程实例（9~11）

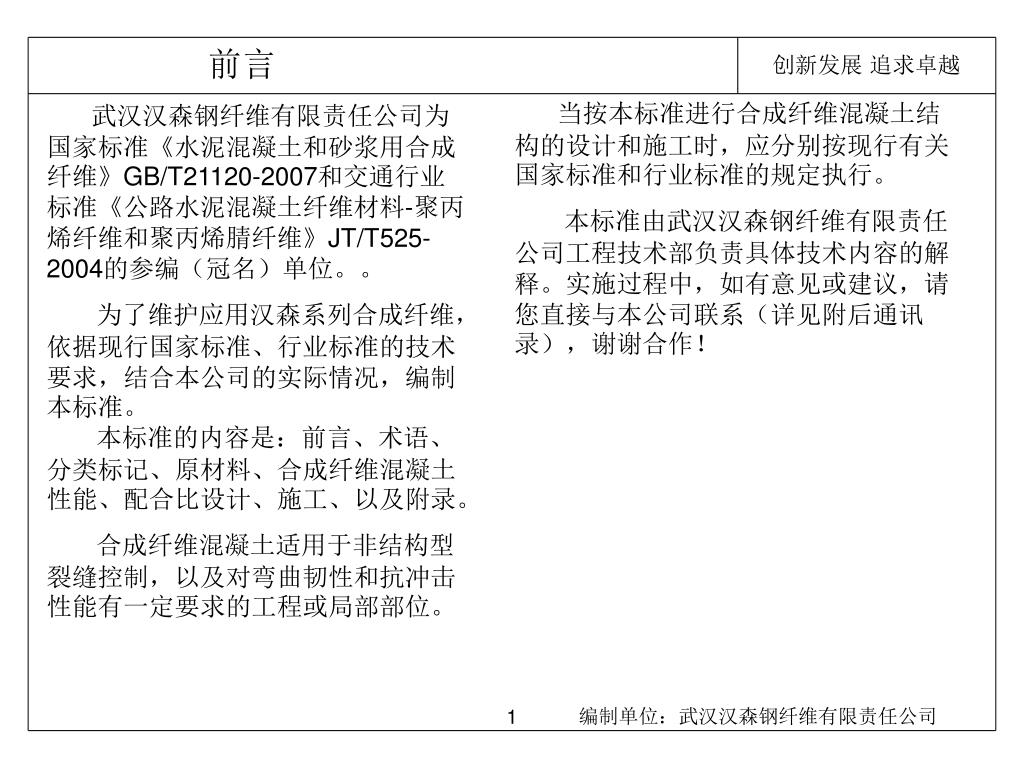

  3. 前言 创新发展 追求卓越 当按本标准进行合成纤维混凝土结构的设计和施工时，应分别按现行有关国家标准和行业标准的规定执行。 本标准由武汉汉森钢纤维有限责任公司工程技术部负责具体技术内容的解释。实施过程中，如有意见或建议，请您直接与本公司联系（详见附后通讯录），谢谢合作！ 武汉汉森钢纤维有限责任公司为国家标准《水泥混凝土和砂浆用合成纤维》GB/T21120-2007和交通行业标准《公路水泥混凝土纤维材料-聚丙烯纤维和聚丙烯腈纤维》JT/T525-2004的参编（冠名）单位。。 为了维护应用汉森系列合成纤维，依据现行国家标准、行业标准的技术要求，结合本公司的实际情况，编制本标准。 本标准的内容是：前言、术语、分类标记、原材料、合成纤维混凝土性能、配合比设计、施工、以及附录。 合成纤维混凝土适用于非结构型裂缝控制，以及对弯曲韧性和抗冲击性能有一定要求的工程或局部部位。 编制单位：武汉汉森钢纤维有限责任公司 1

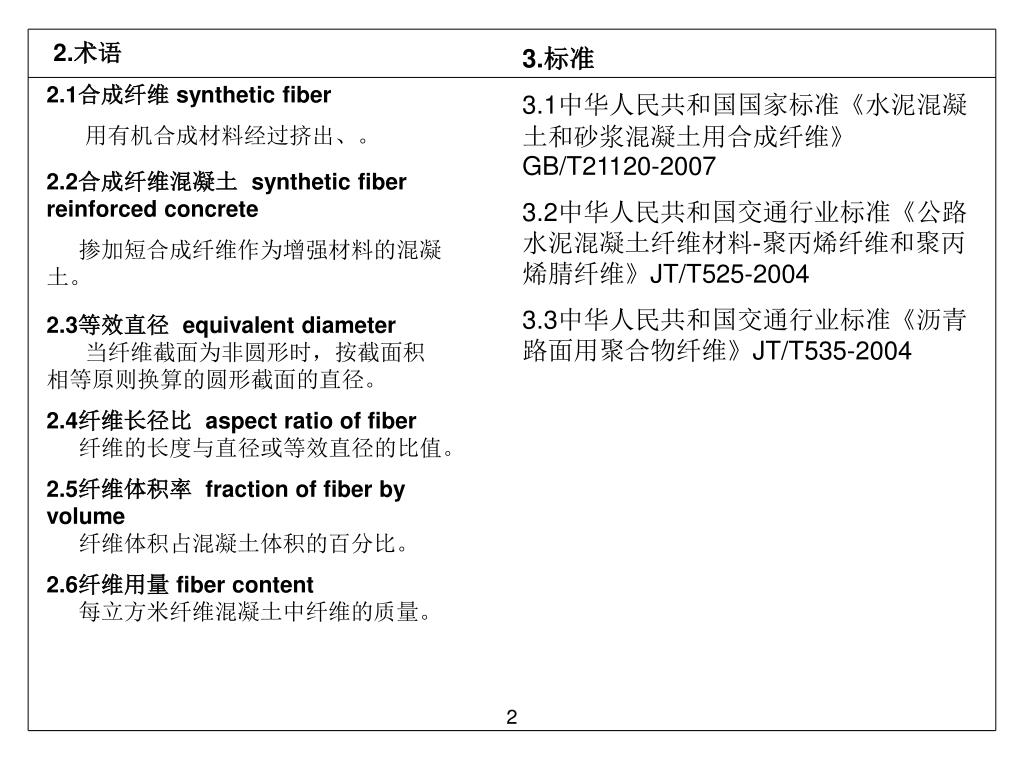

  4. 2.术语 2.1合成纤维 synthetic fiber 用有机合成材料经过挤出、。 2.2合成纤维混凝土 synthetic fiber reinforced concrete 掺加短合成纤维作为增强材料的混凝土。 2.3等效直径 equivalent diameter 当纤维截面为非圆形时，按截面积相等原则换算的圆形截面的直径。 2.4纤维长径比 aspect ratio of fiber 纤维的长度与直径或等效直径的比值。 2.5纤维体积率 fraction of fiber by volume 纤维体积占混凝土体积的百分比。 2.6纤维用量 fiber content 每立方米纤维混凝土中纤维的质量。 3.标准 3.1中华人民共和国国家标准《水泥混凝土和砂浆混凝土用合成纤维》GB/T21120-2007 3.2中华人民共和国交通行业标准《公路水泥混凝土纤维材料-聚丙烯纤维和聚丙烯腈纤维》JT/T525-2004 3.3中华人民共和国交通行业标准《沥青路面用聚合物纤维》JT/T535-2004 2

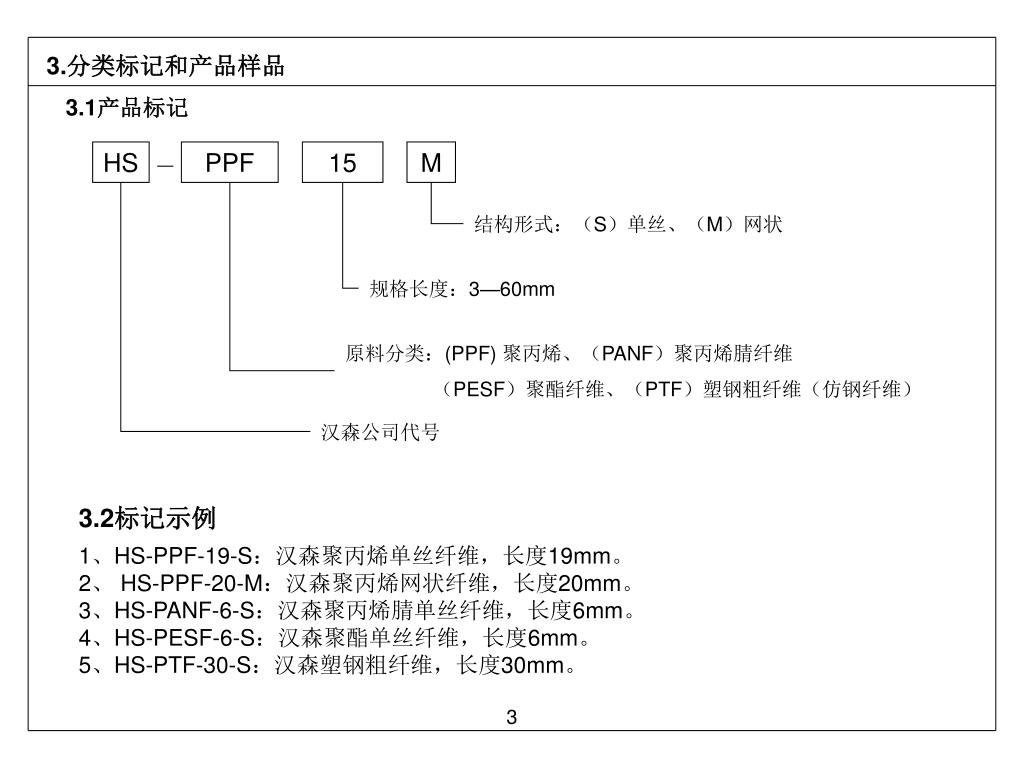

  5. 3.分类标记和产品样品 3.1产品标记 HS PPF 15 M 结构形式：（S）单丝、（M）网状 规格长度：3—60mm 原料分类：(PPF) 聚丙烯、（PANF）聚丙烯腈纤维 （PESF）聚酯纤维、（PTF）塑钢粗纤维（仿钢纤维） 汉森公司代号 3.2标记示例 1、HS-PPF-19-S：汉森聚丙烯单丝纤维，长度19mm。 2、 HS-PPF-20-M：汉森聚丙烯网状纤维，长度20mm。 3、HS-PANF-6-S：汉森聚丙烯腈单丝纤维，长度6mm。 4、HS-PESF-6-S：汉森聚酯单丝纤维，长度6mm。 5、HS-PTF-30-S：汉森塑钢粗纤维，长度30mm。 3

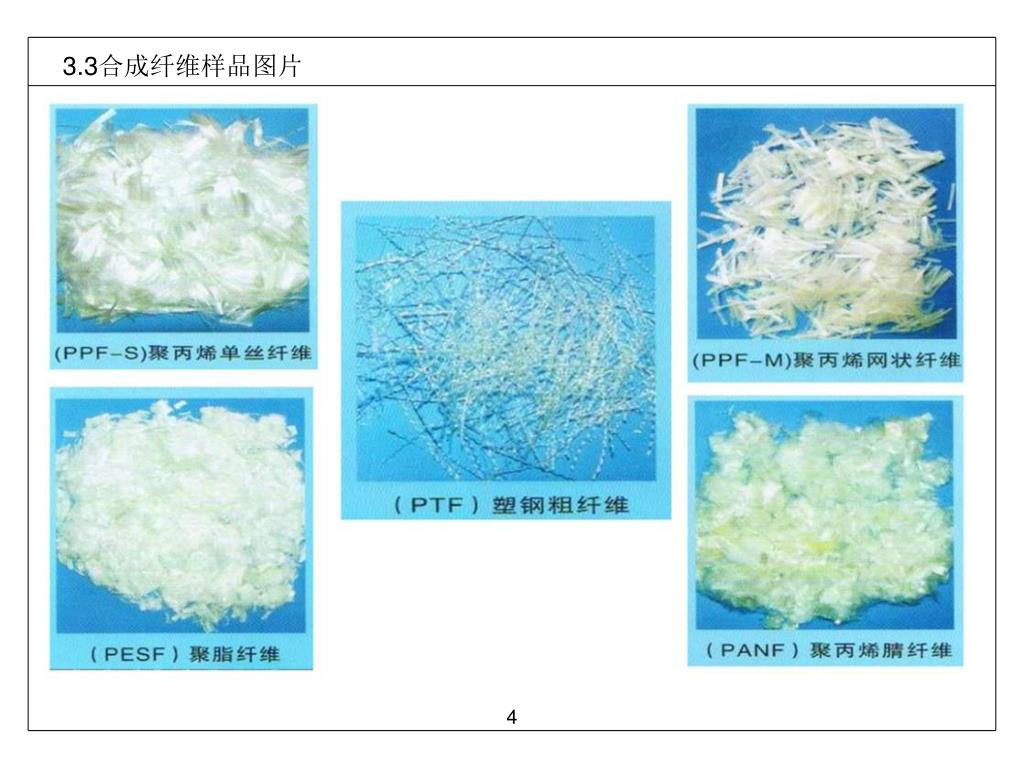

  6. 3.3合成纤维样品图片 4

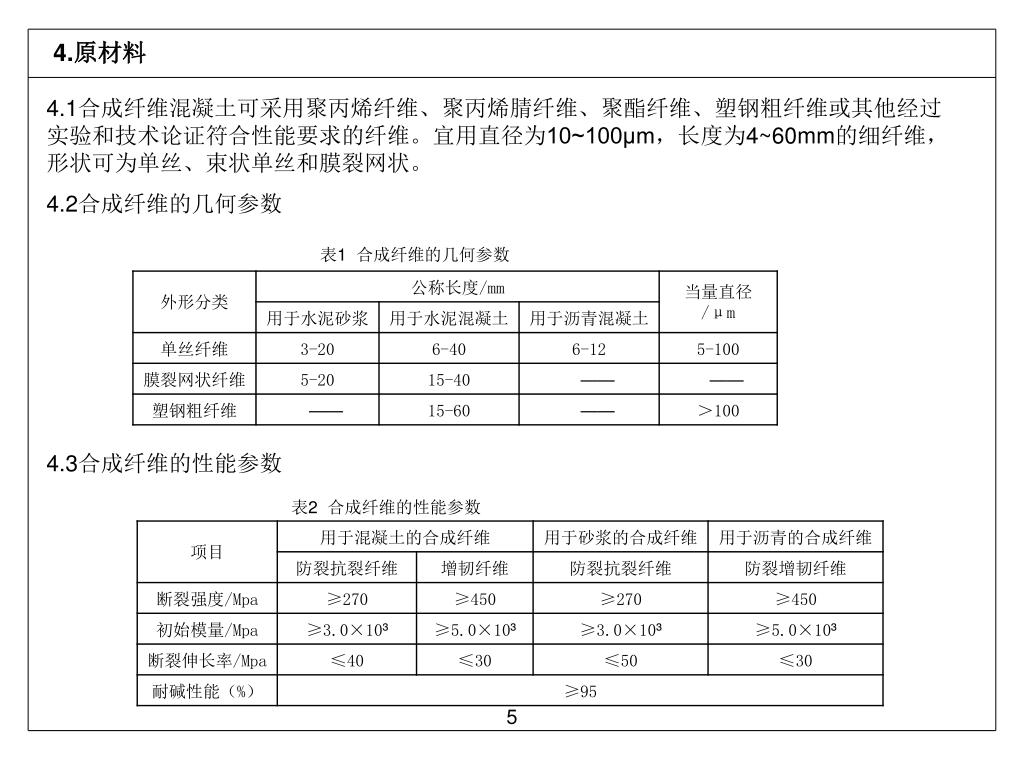

  7. 4.原材料 4.1合成纤维混凝土可采用聚丙烯纤维、聚丙烯腈纤维、聚酯纤维、塑钢粗纤维或其他经过实验和技术论证符合性能要求的纤维。宜用直径为10~100μm，长度为4~60mm的细纤维，形状可为单丝、束状单丝和膜裂网状。 4.2合成纤维的几何参数 表1 合成纤维的几何参数 4.3合成纤维的性能参数 表2 合成纤维的性能参数 5

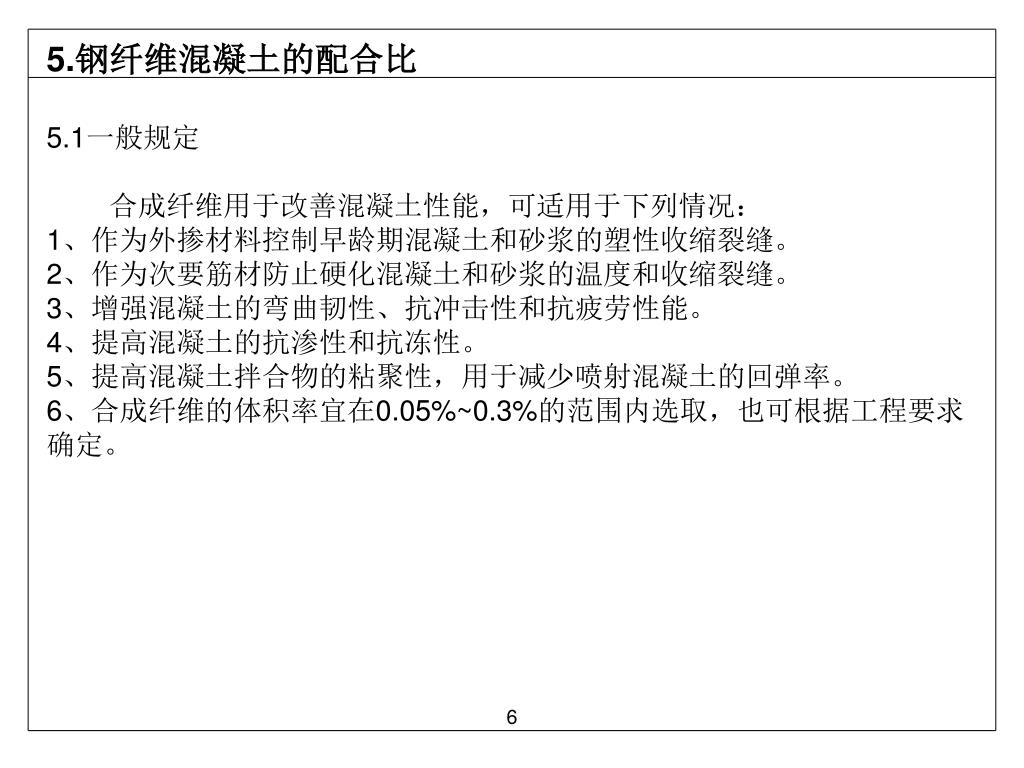

  8. 5.钢纤维混凝土的配合比 5.1一般规定 合成纤维用于改善混凝土性能，可适用于下列情况： 1、作为外掺材料控制早龄期混凝土和砂浆的塑性收缩裂缝。 2、作为次要筋材防止硬化混凝土和砂浆的温度和收缩裂缝。 3、增强混凝土的弯曲韧性、抗冲击性和抗疲劳性能。 4、提高混凝土的抗渗性和抗冻性。 5、提高混凝土拌合物的粘聚性，用于减少喷射混凝土的回弹率。 6、合成纤维的体积率宜在0.05%~0.3%的范围内选取，也可根据工程要求确定。 6

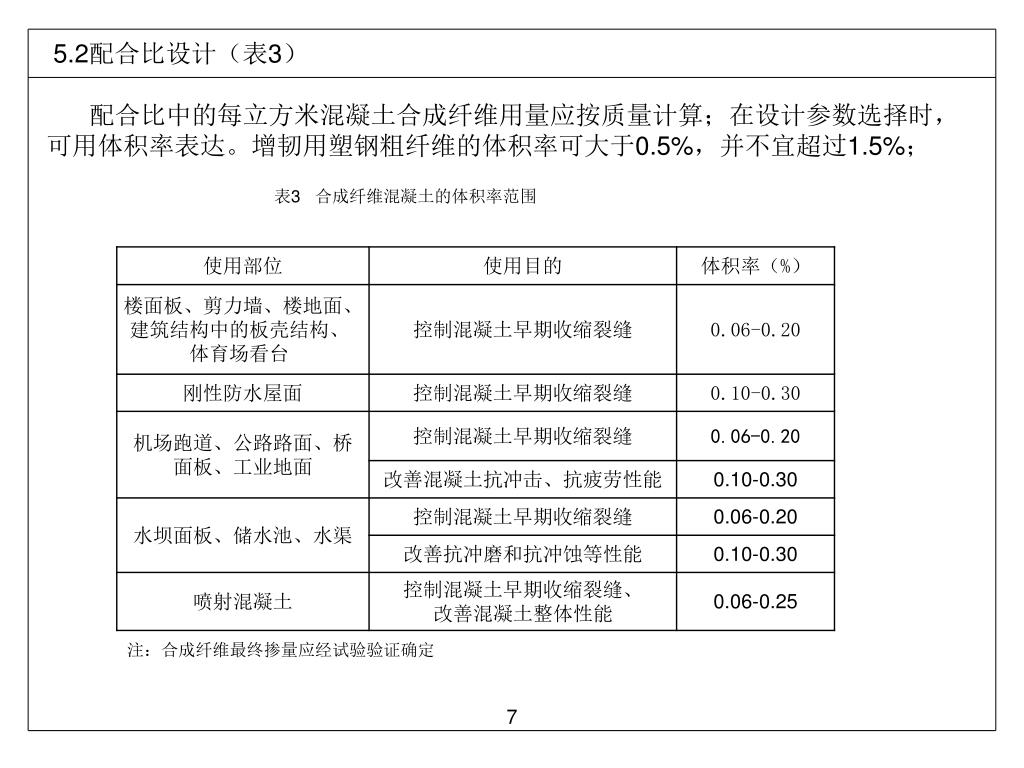

  9. 5.2配合比设计（表3） 配合比中的每立方米混凝土合成纤维用量应按质量计算；在设计参数选择时，可用体积率表达。增韧用塑钢粗纤维的体积率可大于0.5%，并不宜超过1.5%； 表3 合成纤维混凝土的体积率范围 注：合成纤维最终掺量应经试验验证确定 7

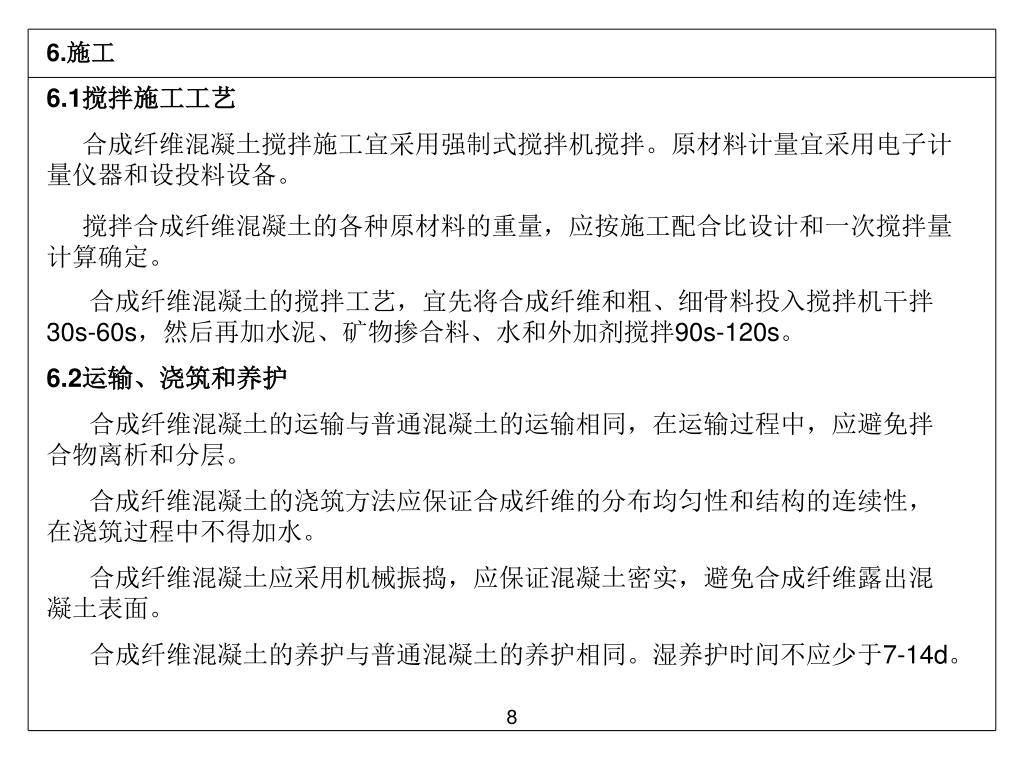

  10. 6.施工 6.1搅拌施工工艺 合成纤维混凝土搅拌施工宜采用强制式搅拌机搅拌。原材料计量宜采用电子计量仪器和设投料设备。 搅拌合成纤维混凝土的各种原材料的重量，应按施工配合比设计和一次搅拌量计算确定。 合成纤维混凝土的搅拌工艺，宜先将合成纤维和粗、细骨料投入搅拌机干拌30s-60s，然后再加水泥、矿物掺合料、水和外加剂搅拌90s-120s。 6.2运输、浇筑和养护 合成纤维混凝土的运输与普通混凝土的运输相同，在运输过程中，应避免拌合物离析和分层。 合成纤维混凝土的浇筑方法应保证合成纤维的分布均匀性和结构的连续性，在浇筑过程中不得加水。 合成纤维混凝土应采用机械振捣，应保证混凝土密实，避免合成纤维露出混凝土表面。 合成纤维混凝土的养护与普通混凝土的养护相同。湿养护时间不应少于7-14d。 8

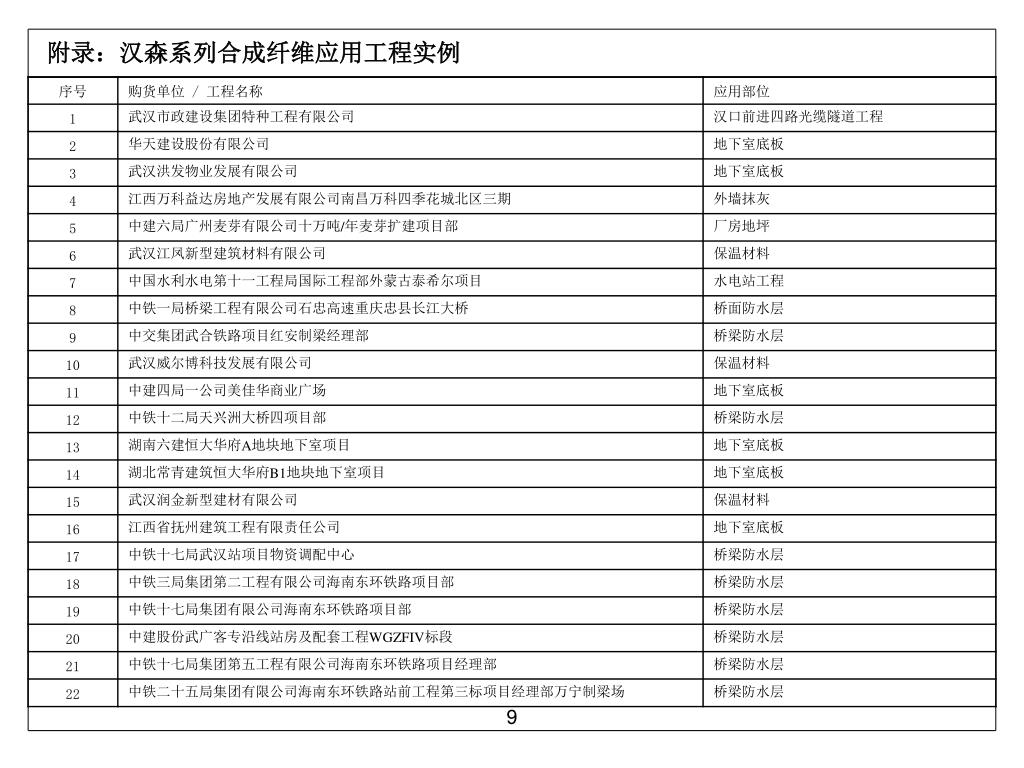

  11. 附录：汉森系列合成纤维应用工程实例 9

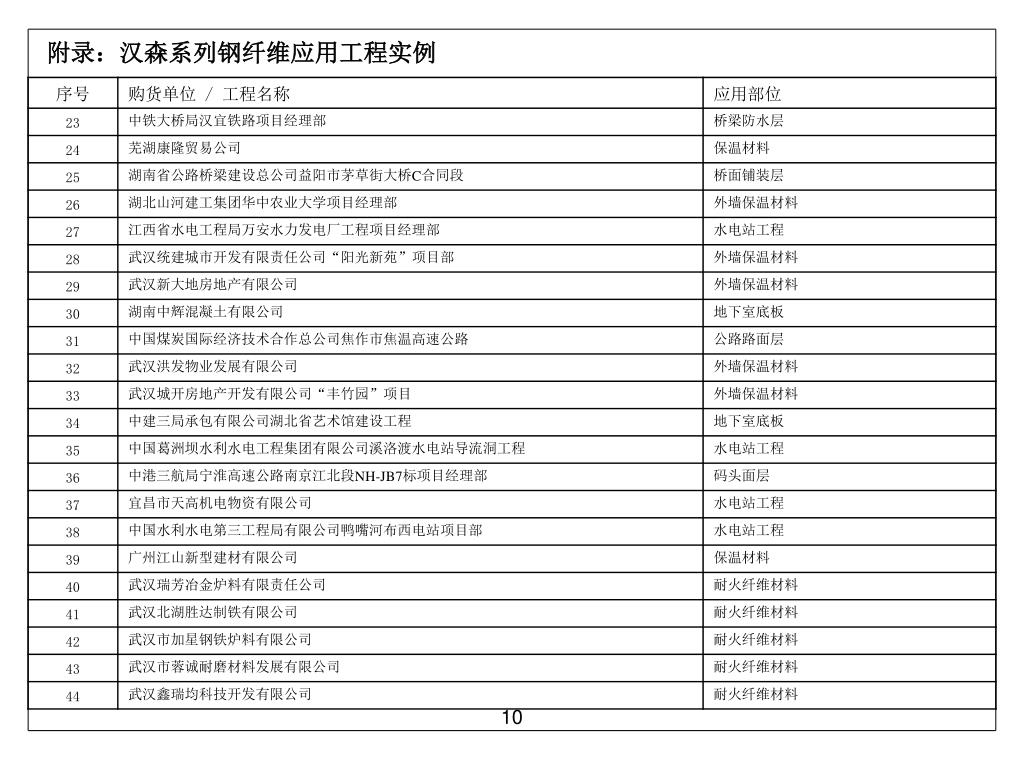

  12. 附录：汉森系列钢纤维应用工程实例 10

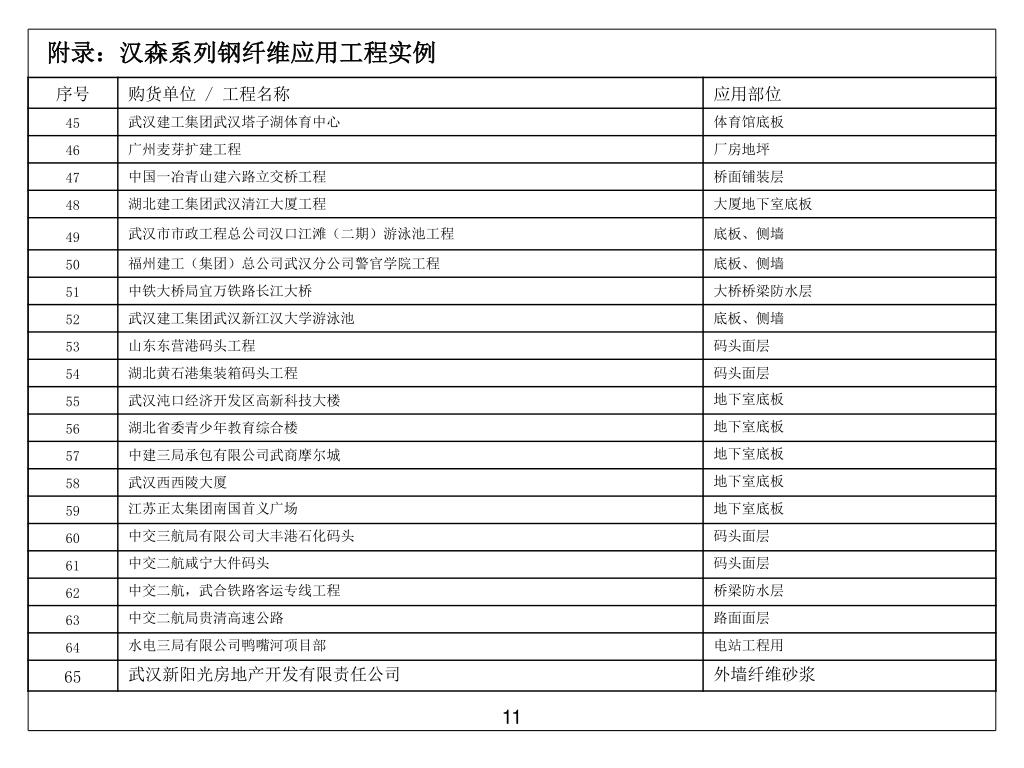

  13. 附录：汉森系列钢纤维应用工程实例 11

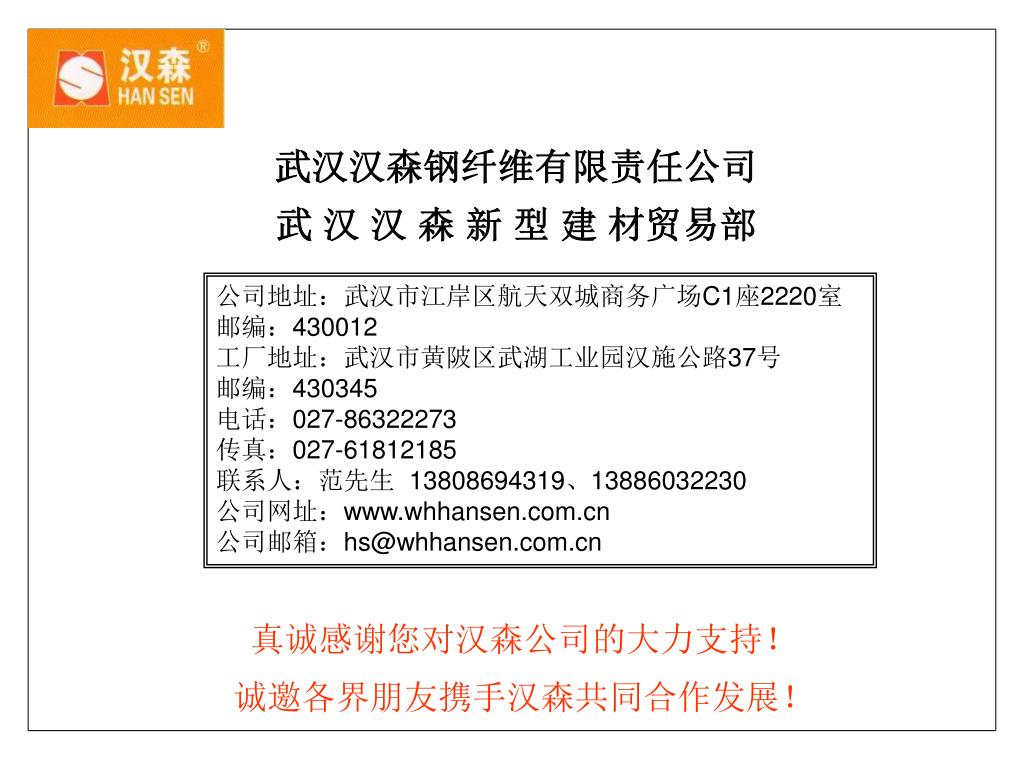

  14. 武汉汉森钢纤维有限责任公司 武 汉 汉 森 新 型 建 材贸易部 公司地址：武汉市江岸区航天双城商务广场C1座2220室 邮编：430012 工厂地址：武汉市黄陂区武湖工业园汉施公路37号 邮编：430345 电话：027-86322273 传真：027-61812185 联系人：范先生 13808694319、13886032230 公司网址：www.whhansen.com.cn 公司邮箱：hs@whhansen.com.cn 真诚感谢您对汉森公司的大力支持！ 诚邀各界朋友携手汉森共同合作发展！
