  1. 多媒体技术与应用 主 编:马 武

  2. 第七章 多媒体输入输出设备

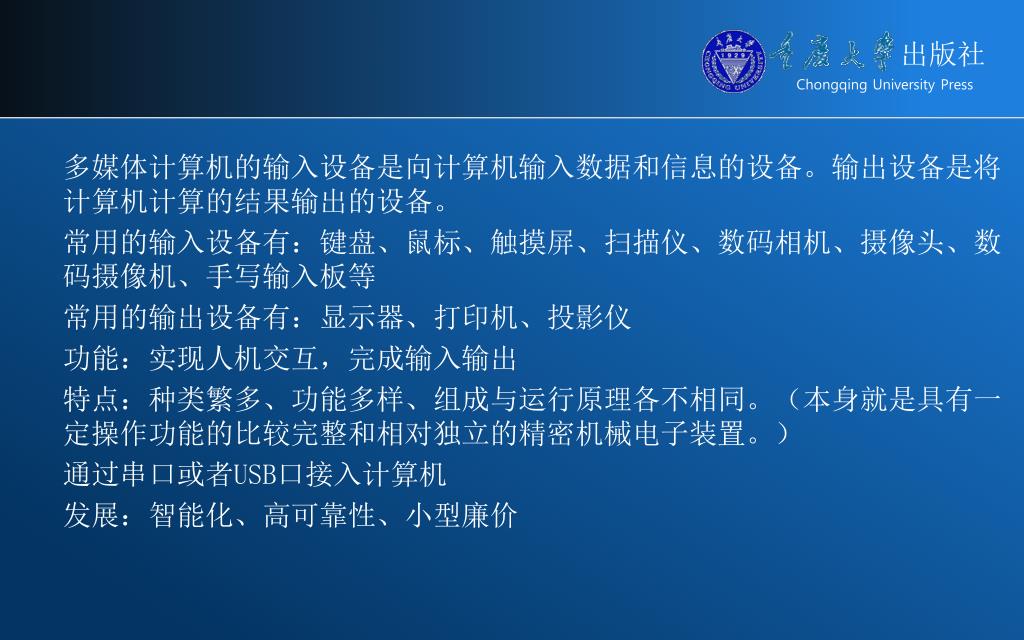

  3. 多媒体计算机的输入设备是向计算机输入数据和信息的设备。输出设备是将计算机计算的结果输出的设备。多媒体计算机的输入设备是向计算机输入数据和信息的设备。输出设备是将计算机计算的结果输出的设备。 常用的输入设备有:键盘、鼠标、触摸屏、扫描仪、数码相机、摄像头、数码摄像机、手写输入板等 常用的输出设备有:显示器、打印机、投影仪 功能:实现人机交互,完成输入输出 特点:种类繁多、功能多样、组成与运行原理各不相同。(本身就是具有一定操作功能的比较完整和相对独立的精密机械电子装置。) 通过串口或者USB口接入计算机 发展:智能化、高可靠性、小型廉价

  4. 7.1 触摸屏 触摸屏是一种坐标定位装置,用手触摸显示器上显示的菜单或按钮时,实际上触摸的是触摸检测装置,该装置将触摸位置的坐标数据通过通讯口送给计算机,做出相应的响应。 外观如图7-1所示。

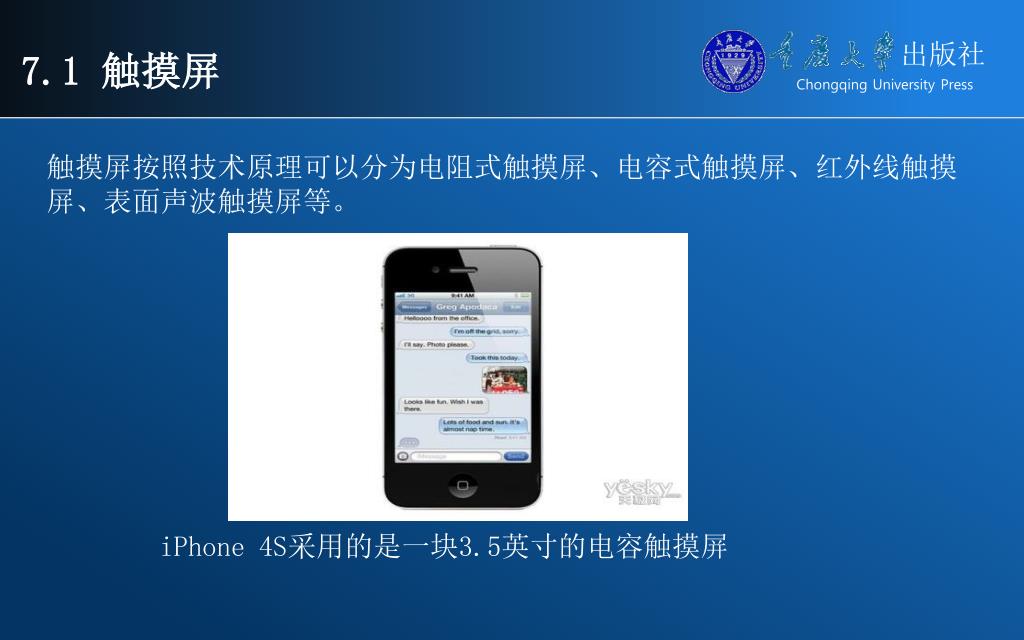

  5. 7.1 触摸屏 触摸屏按照技术原理可以分为电阻式触摸屏、电容式触摸屏、红外线触摸屏、表面声波触摸屏等。 iPhone 4S采用的是一块3.5英寸的电容触摸屏

  6. 7.1 触摸屏 触摸屏的应用范围从以往的银行自动柜员机、工控计算机等领域,迅速扩展到手机、PDA、MP3,平板电脑等领域。 触摸屏的特点:是一种最新的电脑输入设备,它可以让使用者只用手指轻轻地碰计算机显示屏上的图符或文字,就能实现对主机的操作,这样摆脱了键盘和鼠标操作,使人机交互更为直截了当。它具有坚固耐用、反应速度快、节省空间、易于交流等优点。有望成为人机互动的最佳界面而迅速普及。

  7. 7.1 触摸屏

  8. 7.2 扫描仪 扫描仪(Scanner)是一种捕捉图像并将其转化为计算机可以显示、编辑、储存和输出的格式的数字化输入设备。它是将各种形式的图像信息输入计算机的重要工具,是继键盘和鼠标之后的第三代计算机输入设备。人们通常将扫描仪用于计算机图像的输入,从最直接的图片、照片、胶片到各类图纸图形以及各类文稿都可以用扫描仪输入到计算机中进而实现对这些图像形式的信息的处理、管理、使用、存贮、输出等。

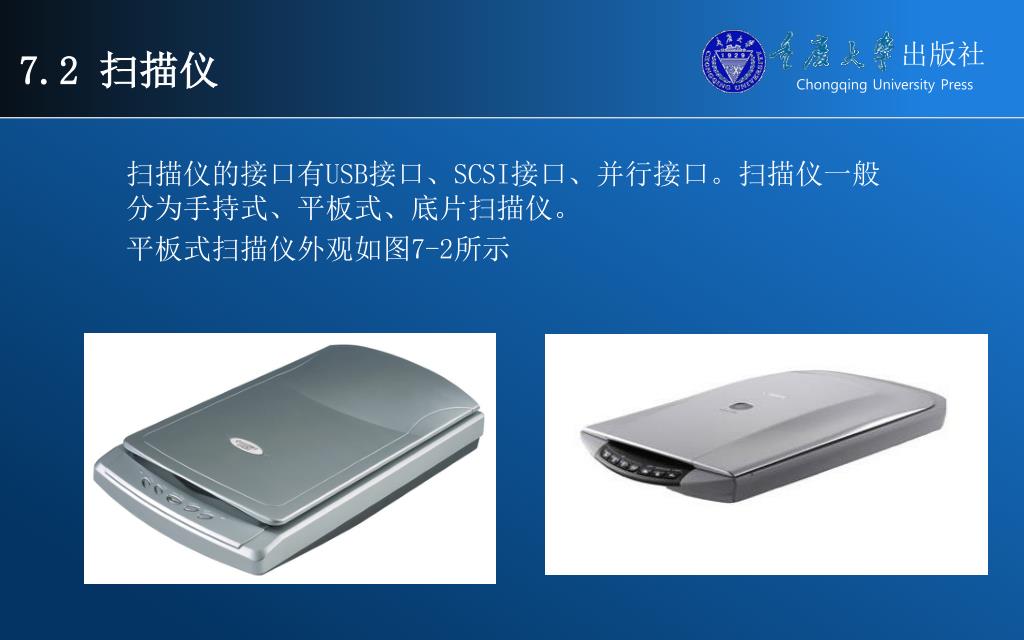

  9. 7.2 扫描仪 扫描仪的接口有USB接口、SCSI接口、并行接口。扫描仪一般分为手持式、平板式、底片扫描仪。 平板式扫描仪外观如图7-2所示

  10. 7.2 扫描仪 扫描仪主要由光学部分、机械传动部分和转换电路三部分组成。

  11. 7.2 扫描仪 扫描仪的性能指标主要有以下几个方面: (1)分辨率 分辨率是衡量扫描仪的关键指标之一。它表明了系统能够达到的最大输入分辨率,以每英寸扫描像素点数表示。 (2)色彩位数 色彩位数是影响扫描仪表现的另一个重要因素。色彩位数越高,所能得到的色彩动态范围越大,对颜色的区分能够更加细腻。 (3)灰度 指图像亮度层次范围。级数越多图像层次越丰富,目前扫描仪可达256级灰度。 (4)速度 在指定的分辨率和图像尺寸下的扫描时间。 (5)幅面 扫描仪支持的幅面大小,如A4、A3、A1和A0。

  12. 7.3 数码照相机 数码照相机是一种数字成像设备。在制作多媒体产品时,数码照相机是输入设备,可以方便地摄取数字图片供使用。 数码相机的外观如图7-3所示。

  13. 7.3 数码照相机 数码照相机的分类方法很多,各有其特点。 按照价格可分为低档相机、中档相机和高档相机;按照使用对象可分为家用型相机、商用型相机和专业型相机;按照机身结构可分为单反相机、简易型相机和长焦相机。

  14. 7.3 数码照相机 数码相机与电脑的连接 (1)利用连接线,直接将数码相机与个人电脑进行连接的方法; (2)将记录介质从数码相机上取下来以后,通过读卡器等设备读入个人电脑的方法。

  15. 7.4 数码摄像机 在许多场合下我们用DV来代表数码摄像机。DV是Digital Video的缩写,译成中文就是“数字视频”的意思。数码摄像机是将光信号通过CCD转换为电信号,再经过模拟数字转换,以数字格式将信号保存在磁带、闪存卡、DVDRW光盘或硬盘上的一种摄像记录设备。数码摄像机的外观如图7-4所示。

  16. 7.4 数码摄像机 在数码影像系统中,数码相机和数码摄像机同为数码影像的输入设备,其作用都是生成数码影像,区别在于数码相机主要用于拍摄静态图片,数码摄像机主要用于拍摄连续图片,生成影像。按使用用途可分为:广播级机型、专业级机型、消费级机型。 数码摄像机按存储介质可分为:磁带式、光盘式、硬盘式、存储卡式。

  17. 7.4 数码摄像机 磁带:通过1/4英寸的磁带来记录高质量的数字视频信号。 JVC GY-HD201EC磁带摄像机

  18. 7.4 数码摄像机 光盘式:指的是DVD数码摄像机,存储介质是采用DVD-R,DVR+R,或是DVD-RW,DVD+RW来存储动态视频图像,操作简单、携带方便,拍摄中不用担心重叠拍摄,更不用浪费时间去倒带或回放,尤其是可直接通过DVD播放器即刻播放。DVD介质是目前所有的介质数码摄像机中安全性、稳定性最高的,既不像磁带DV那样容易损耗,也不像硬盘式DV那样对防震有非常苛刻的要求。

  19. 7.4 数码摄像机 硬盘式:是采用硬盘作为存储介质的数码摄像机。硬盘摄像机具备很多好处,大容量硬盘摄像机能够确保长时间拍摄,向电脑传输拍摄素材,仅需应用USB连线与电脑连接,就可轻松完成素材导出。

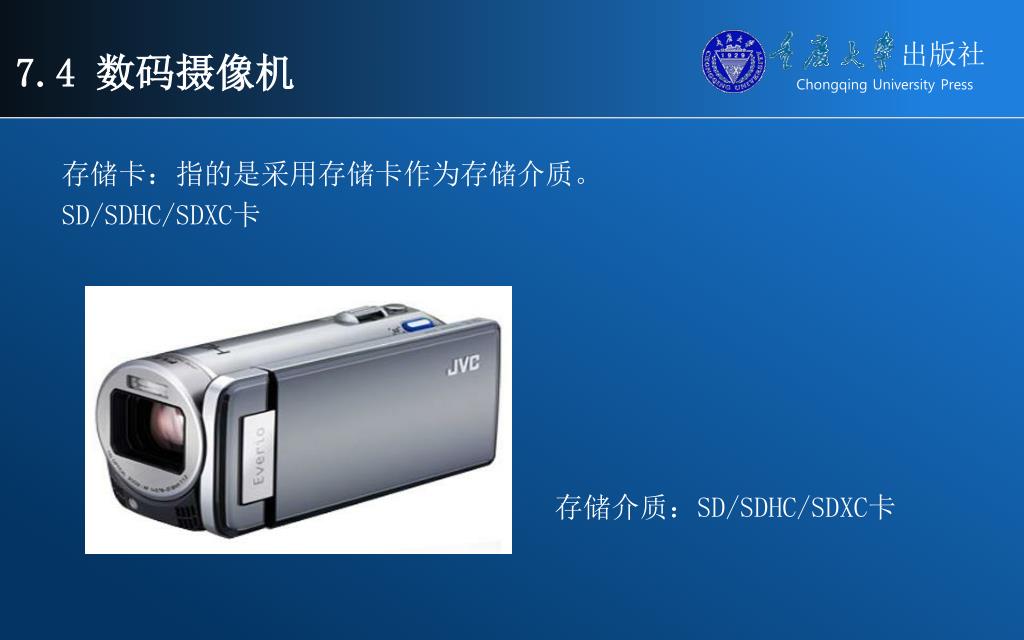

  20. 7.4 数码摄像机 存储卡:指的是采用存储卡作为存储介质。 SD/SDHC/SDXC卡 存储介质:SD/SDHC/SDXC卡

  21. 7.5数字摄像头 数字摄像头又称为网络摄像头(Web-camera),它是一种新型的多媒体计算机外部输入设备和网络设备。摄像头外观如图7-5。

  22. 7.5数字摄像头 摄像头多使用USB接口,属于即插即用设备。但是摄像头的生产厂商不同,最好为其安装驱动程序,才能得到较好的视频效果。首先将摄像头的数据线与电脑主机的USB接口相连,在桌面的右下角任务栏中会出现“发现新硬件“提示信息,系统会自动安装摄像头,会弹出“新硬件已安装并可以使用了”的提示信息,双击“我的电脑”图标,在“扫描仪和照相机”区域中将显示摄像头的图标,双击该图标即可打开摄像头。

  23. 7.6显示器 7.6.1 显卡 显示适配器也称显卡、视频卡等。显示器的信号来源于显卡。 显卡将处理器处理后的图文数据变成RGB视频成像信号送给显示器,显示器将其显示在屏幕上。 显示适配器的基本作用是将系统中主处理器送来的数据处理成显示器认识的格式,再送到显示器形成图像。 现在也有一些主板是集成显示适配器的,与主板融为一体。

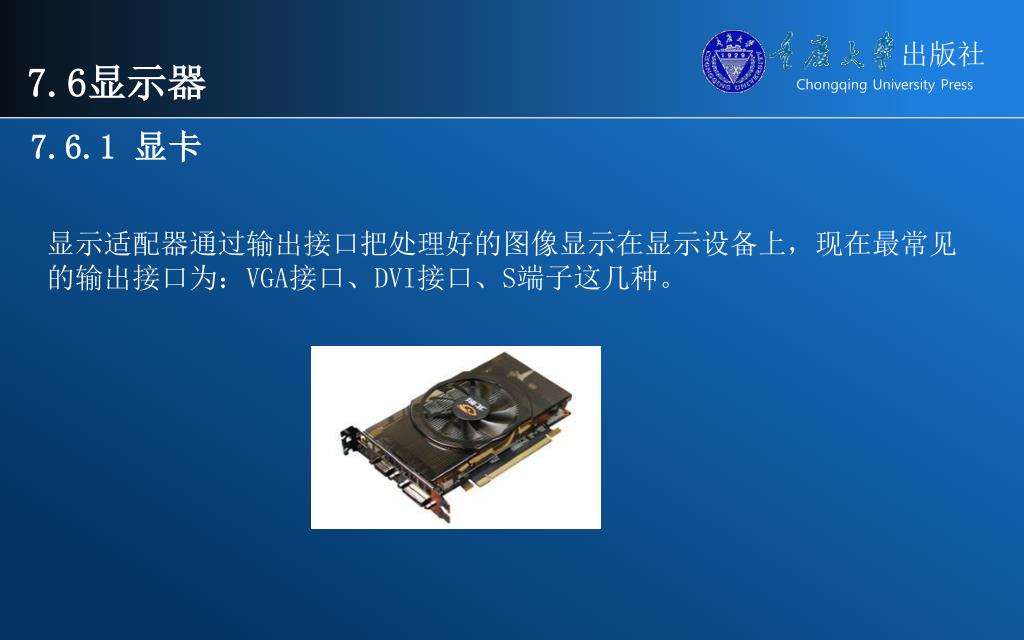

  24. 7.6显示器 7.6.1 显卡 显示适配器通过输出接口把处理好的图像显示在显示设备上,现在最常见的输出接口为:VGA接口、DVI接口、S端子这几种。

  25. 7.6显示器 7.6.2 显示器 显示器按工作原理分类可以分为阴极射线管(简称CRT)显示器和LCD液晶显示器。 如图7-7、7-8所示。

  26. 7.6显示器 7.6.2 显示器 CRT又分为纯平和非纯平。其中纯平又分为:物理纯平和视觉纯平。物理纯平是真正的纯平,但是视觉上有凹进去的感觉。视觉纯平在物理上并不是纯平的。

  27. 7.7 打印机 打印机是计算机的重要输出设备之一,用于将计算机处理结果打印在相关介质上。衡量打印机好坏的指标有三项:打印分辨率,打印速度和噪声。打印机的种类很多,目前常见的打印机种类有针式打印机、彩色喷墨打印机、彩色激光打印机和热升华打印机等。打印机的品牌一般有HP打印机、Epson打印机 、Canon打印机 等。

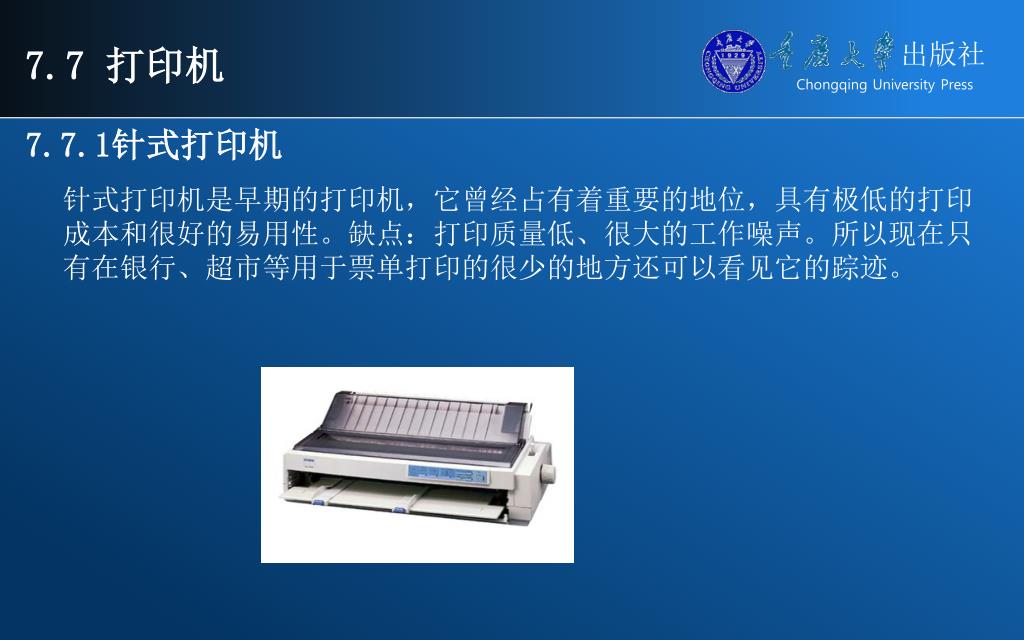

  28. 7.7 打印机 7.7.1针式打印机 针式打印机是早期的打印机,它曾经占有着重要的地位,具有极低的打印成本和很好的易用性。缺点:打印质量低、很大的工作噪声。所以现在只有在银行、超市等用于票单打印的很少的地方还可以看见它的踪迹。

  29. 7.7 打印机 7.7.2喷墨打印机 喷墨打印机是在针式打印机之后发展起来的,采用非打击的工作方式。比较突出的优点有体积小、操作简单方便、打印噪音低 。

  30. 7.7 打印机 7.7.3激光打印机 激光打印机是20世纪60年代Xerox公司发明的,它是一种非击打类型的页式打印机,采用电子照相技术。激光打印机比喷墨打印机的最大优点就是速度快,因为激光打印机的打印原理相当于复印 。

  31. 7.7 打印机 7.7.4热升华打印机 热升华打印机是利用热能将颜料转印至打印介质上,三种基色相互融合可以形成连续的色阶,比喷墨打印的墨滴效果好很多。 彩色热升华打印机是数码相机的最佳拍档,因此,这种打印机又常被称作彩色数码照片打印机,使用专门的相纸,打印人像及景物的照片。

  32. 7.7 打印机 7.7.5打印机的安装使用方法 例7-1 惠普(HP)LaserJet 1020 Plus 黑白激光打印机的安装与使用 1、将打印机的连接线连接到电脑的USB接口,打开打印机的电源。

  33. 7.7 打印机 7.7.5打印机的安装使用方法 2、"开始"->"设置"->"打印机和传真" ,选择“添加打印机”,

  34. 7.7 打印机 7.7.5打印机的安装使用方法 打开添加打印机向导。如图7-11所示。

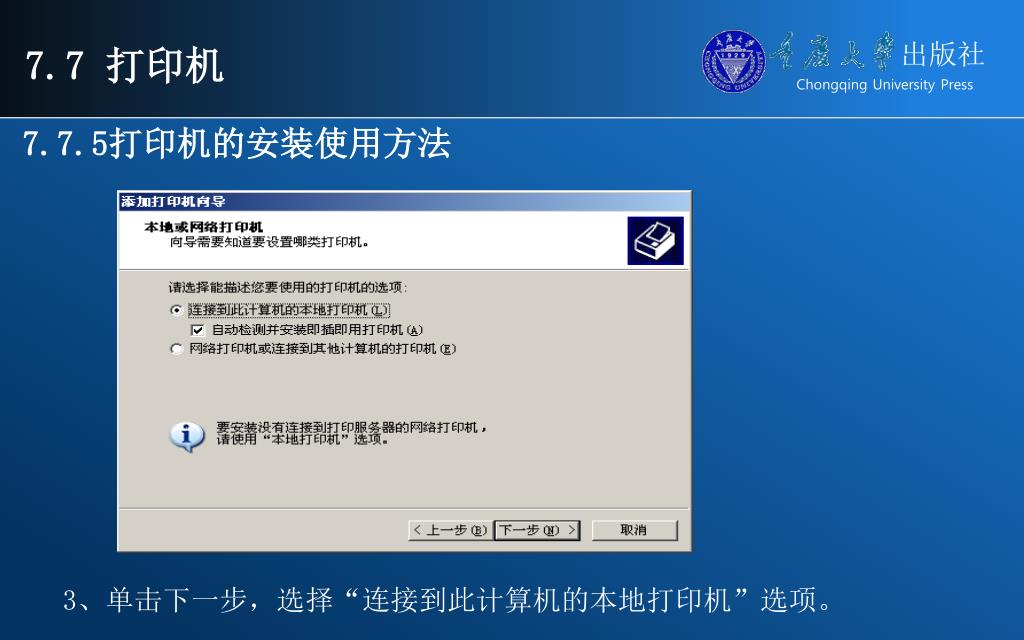

  35. 7.7 打印机 7.7.5打印机的安装使用方法 3、单击下一步,选择“连接到此计算机的本地打印机”选项。

  36. 7.7 打印机 7.7.5打印机的安装使用方法 4、选择打印机的端口,单击下一步,如图7-13所示。 使用USB连接线,则需选择与之相对应的USB端口

  37. 7.7 打印机 7.7.5打印机的安装使用方法 5、根据提示选择打印机型号。 (如果列表中没有,可以选择从磁盘安装。)如图7-14所示。

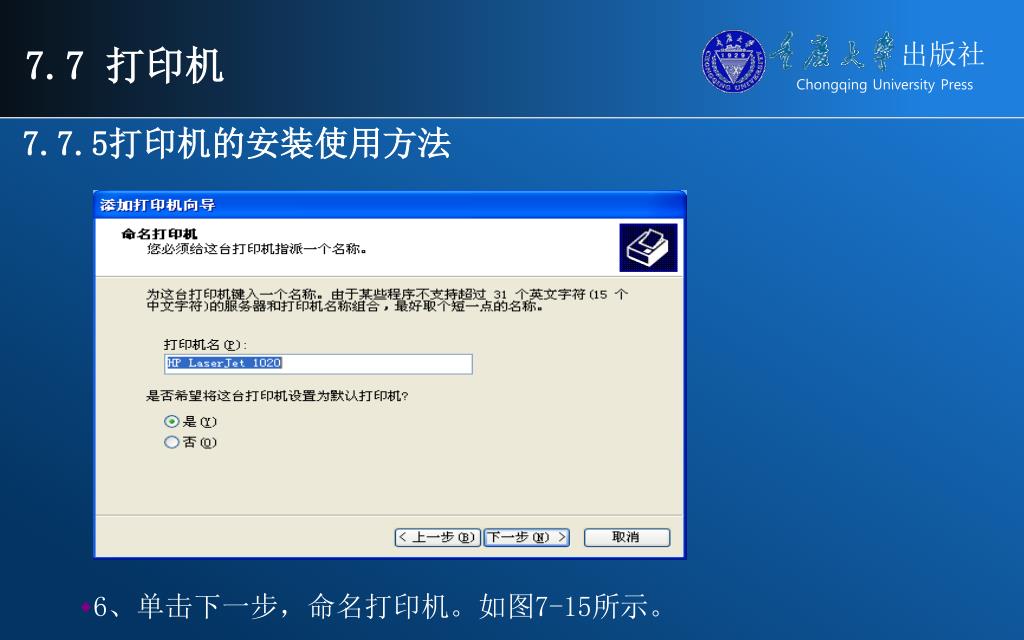

  38. 7.7 打印机 7.7.5打印机的安装使用方法 • 6、单击下一步,命名打印机。如图7-15所示。

  39. 7.7 打印机 7.7.5打印机的安装使用方法 • 7、单击下一步,打印测试页。如图7-16所示。

  40. 7.7 打印机 7.7.5打印机的安装使用方法 • 8、单击下一步,系统开始从指定的驱动器中复制需要的文件。 • 安装完成后就可以直接使用该打印机打印文件了。如图7-17所示。

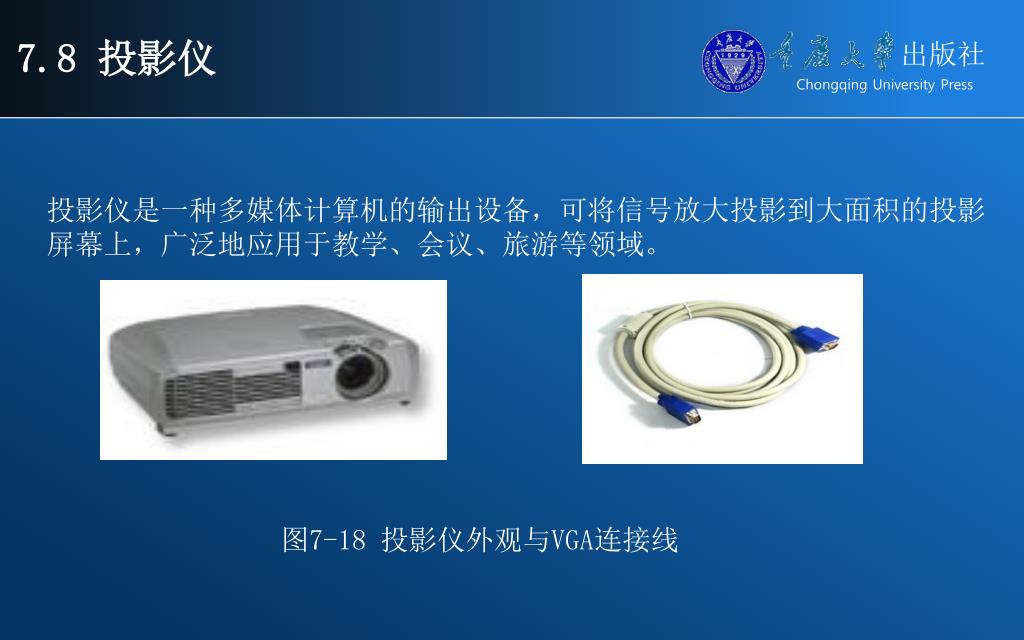

  41. 7.8 投影仪 投影仪是一种多媒体计算机的输出设备,可将信号放大投影到大面积的投影屏幕上,广泛地应用于教学、会议、旅游等领域。 图7-18 投影仪外观与VGA连接线

  42. 7.8 投影仪 投影仪与台式电脑的连接的使用方法: 1、在断电状态下,用VGA线将电脑与投影仪相连。 2、将投影仪水平摆放在幕布正前方1.5-10m位置。通过调节投影仪前部下方的可调螺栓,调整投影仪仰角及水平度。 3、按下投影仪电源按钮,打开投影仪。 4、调整投影仪焦距,以得到合适的投影大小和清晰度。 5、使用后,关闭投影仪,但不要立即拔掉电源,投影仪一般需要两分钟的散热。

  43. 7.8 投影仪 投影仪技术指标 亮度 分辨率 对比度 均匀度 灯泡寿命和功率

  44. 7.9 闪存与读卡器 闪存是以闪存芯片为存储介质,采用USB接口,可擦写100万次,性能提高的同时也加强了数据的安全性。 该设备具有体积小、重量轻; 支持热插拔;数据至少保存10年; 兼容PC、笔记本、苹果电脑等特点。 闪存就是我们平常所说的U盘.

  45. 7.9 闪存与读卡器 读卡器(Reader)是一种专用设备。有插槽可以插入存储卡,有端口可以连接到计算机。把适合的存储卡插入插槽,端口与计算机相连并安装所需的驱动程序之后,计算机就把存储卡当作一个可移动存储器,从而可以通过读卡器读写存储卡。 为了便于使用,读卡器一般都是可以读取不同格式闪存卡的设备,一般使用USB接口。

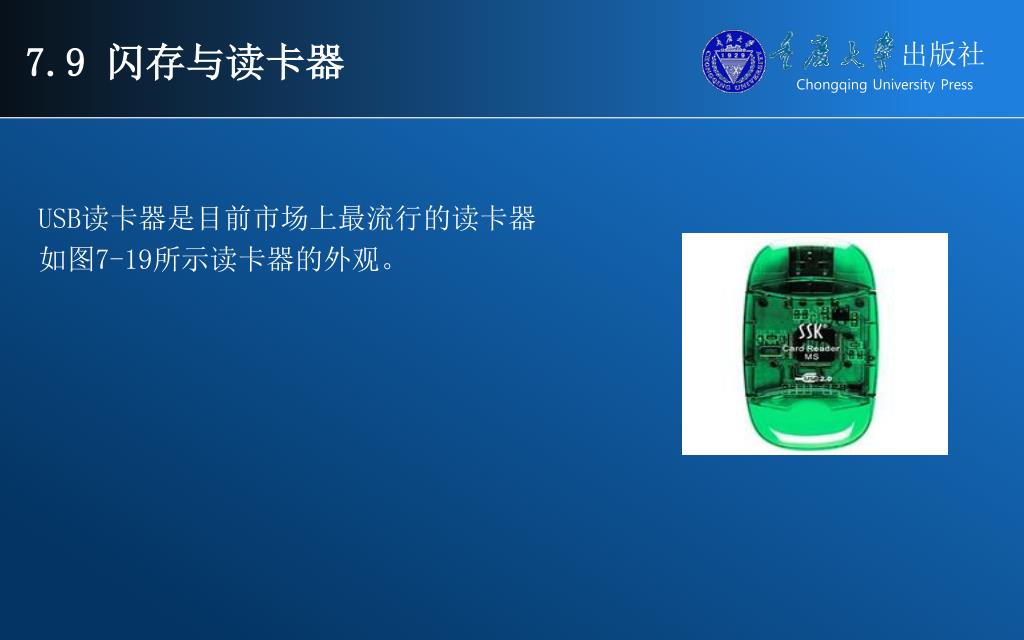

  46. 7.9 闪存与读卡器 USB读卡器是目前市场上最流行的读卡器 如图7-19所示读卡器的外观。

  47. 习 题 七 习题 1.显示器的种类有哪些? 2.打印机的种类有哪些?打印机如何安装? 3.摄像头应该如何安装与使用? 4.投影仪的技术指标有哪些,投影仪如何与电脑连接?
