1 / 9

Mechanische druk

Mechanische druk. Theorie -> Formule. Druk = gewicht/oppervlakte 1 bar = 1 kg / 1 cm 2 2 bar = 4 kg / 2 cm 2. Theorie Tekeningen. Opp. Kracht. Opp. Gewicht. Opp. Rekenen. Omtrek cirkel = d x π Oppervlak cirkel = π x r 2 π = 3,14 d = diameter van de cirkel

calix
Télécharger la présentation

Mechanische druk

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

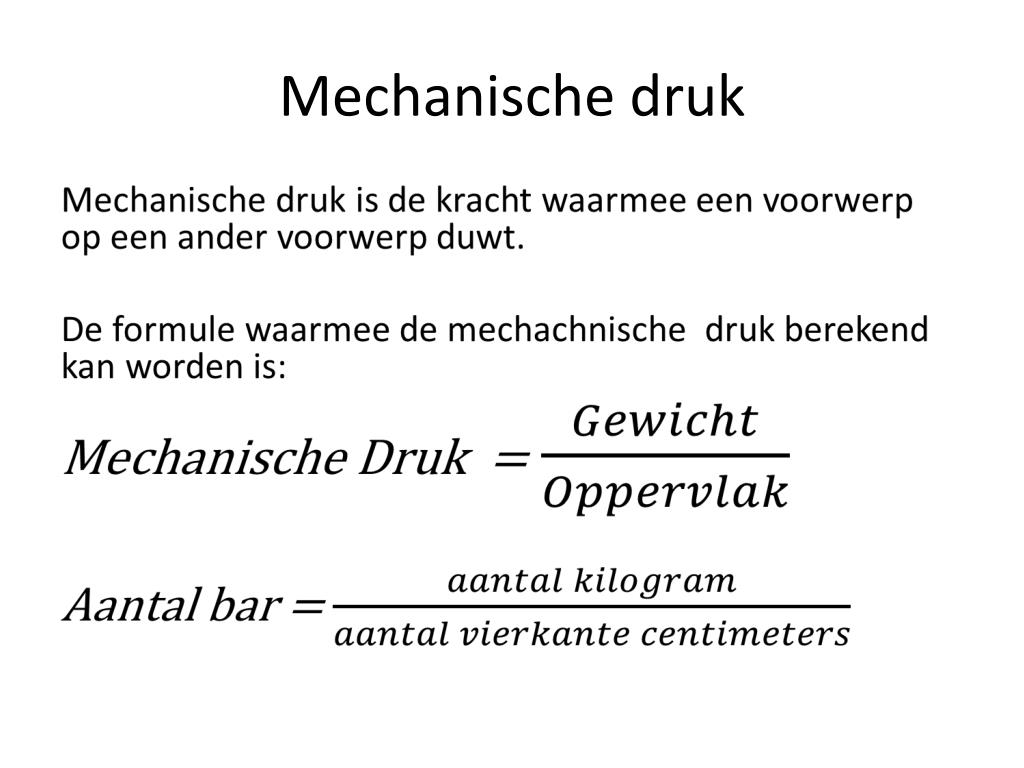

  1. Mechanische druk

  2. Theorie -> Formule Druk = gewicht/oppervlakte 1 bar = 1 kg / 1 cm2 2 bar = 4 kg / 2 cm2

  3. Theorie Tekeningen Opp. Kracht Opp. Gewicht Opp.

  4. Rekenen Omtrek cirkel = d x π Oppervlak cirkel = π x r2 π= 3,14 d = diameter van de cirkel r = straal van de cirkel r = 5 cm d = 10 cm De straal van een cirkel is de helft van de diameter

  5. Rekensommen Bereken de omtrek van de volgende cirkels: • d =15 cm • d = 20 mm • r = 2 m Bereken het opppervlak van de volgende cirkels: • r = 10 dm • r = 17 m • d = 6 hm

  6. Proef Cilinder D: De mechanische druk die een cilinder op de grond uitoefend uitrekenen. M: Cilinder, schuifmaat, brievenweger H: • Weeg de cilinder • Bepaal het grondvlak van de cilinder • Meet de diameter van de cilinder • Reken het grondoppervlak van de cilinder uit met de formule opp. = π x r2 • Reken de mechanische druk van de cilinder op de grond uit.

  7. Proef Cilinder vervolg W: Het gewicht van de cilinder = ...... g = ......kg De diameter van de cilinder = ....... mm = .......cm De radius van de cilinder = ....... cm Het grondoppervlak van de cilinder = π x .......2 = ........ cm2 Druk = ..... kg/ ...... Cm2 = ........ bar C: De mechanische druk van de cilinder op de grond is ....... bar

  8. Proef Blokjesflat D: De mechanische druk van een blokjesflat uitrekenen M: 3 blokjes, elektronische weegschaal, geodriekhoek. H: • Weeg de blokjes. (samen) • Bepaal het grondoppervlak van de blokjesflat. • Meet de zijden (van het grondvlak) en bereken het grondoppervlak. • Bereken hoeveel druk het blokje uitoefend op de grond, door het gewicht en het grondoppervlak in te vullen in de formule voor mechanische druk

  9. Proef blokjesflat vervolg W: Het gewicht van alle blokjes samen = ..... g = ..... kg Het grondoppervlak van de blokjesflat = ..... Lengte x....... Breedte = ..... cm2 Druk = ..... kg/ ...... Cm2 = ....... bar C: De mechanische druk van de blokjesflat op de grond is ....... bar
