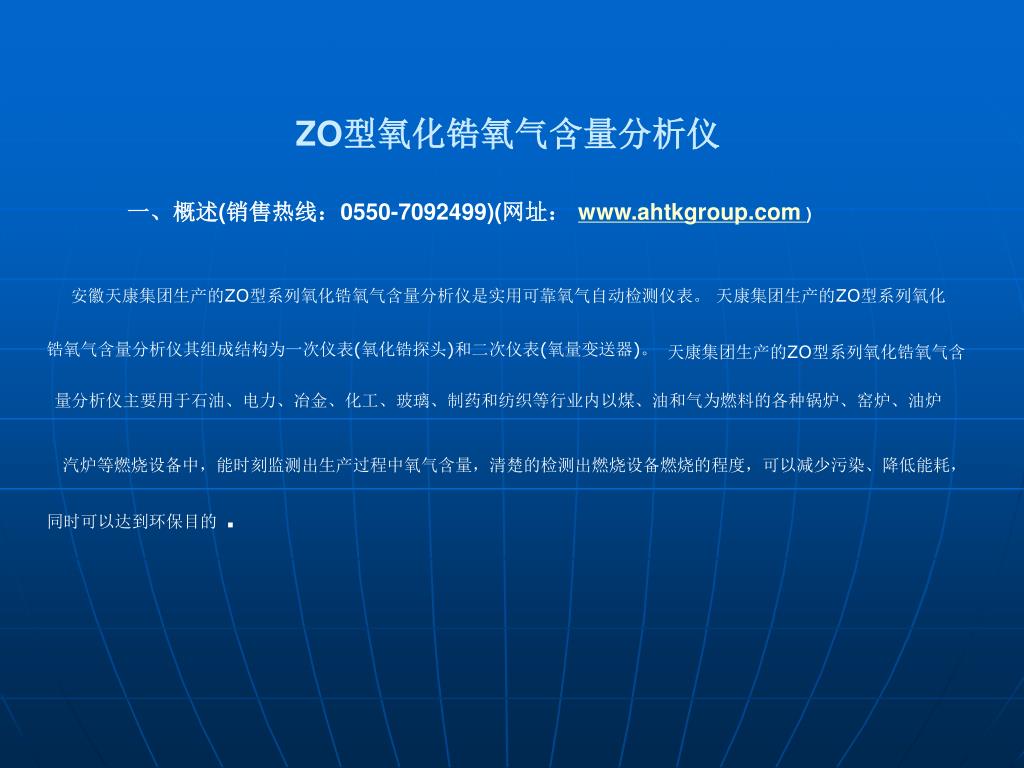

  1. ZO型氧化锆氧气含量分析仪 一、概述(销售热线：0550-7092499)(网址： www.ahtkgroup.com) 安徽天康集团生产的ZO型系列氧化锆氧气含量分析仪是实用可靠氧气自动检测仪表。 天康集团生产的ZO型系列氧化 天康集团生产的ZO型系列氧化锆氧气含 锆氧气含量分析仪其组成结构为一次仪表(氧化锆探头)和二次仪表(氧量变送器)。 量分析仪主要用于石油、电力、冶金、化工、玻璃、制药和纺织等行业内以煤、油和气为燃料的各种锅炉、窑炉、油炉 汽炉等燃烧设备中，能时刻监测出生产过程中氧气含量，清楚的检测出燃烧设备燃烧的程度，可以减少污染、降低能耗， 同时可以达到环保目的.

  2. 安徽天康集团生产的ZO型系列氧化锆氧气含量分析仪一次仪表(氧化锆)采用法兰插入式安装，二次显示仪表(氧量变送器)分盘装嵌入式和墙挂式两种安装方式。一次仪表和二次仪表之间我们通常采用六芯电缆连接，用以输出信号，其中四芯采用≥１mm2屏蔽电缆(分别接氧电势、热电偶信号)，另二芯采用≥1.5mm2普通电缆线(接加热炉信号)。信号线极性和次序不要接错在安装时必须是注意的。否则仪表部能检测出氧气含量，不能正常工作，也能损坏仪表的性能、降低精确度。安徽天康集团生产的ZO型系列氧化锆氧气含量分析仪一次仪表(氧化锆)采用法兰插入式安装，二次显示仪表(氧量变送器)分盘装嵌入式和墙挂式两种安装方式。一次仪表和二次仪表之间我们通常采用六芯电缆连接，用以输出信号，其中四芯采用≥１mm2屏蔽电缆(分别接氧电势、热电偶信号)，另二芯采用≥1.5mm2普通电缆线(接加热炉信号)。信号线极性和次序不要接错在安装时必须是注意的。否则仪表部能检测出氧气含量，不能正常工作，也能损坏仪表的性能、降低精确度。

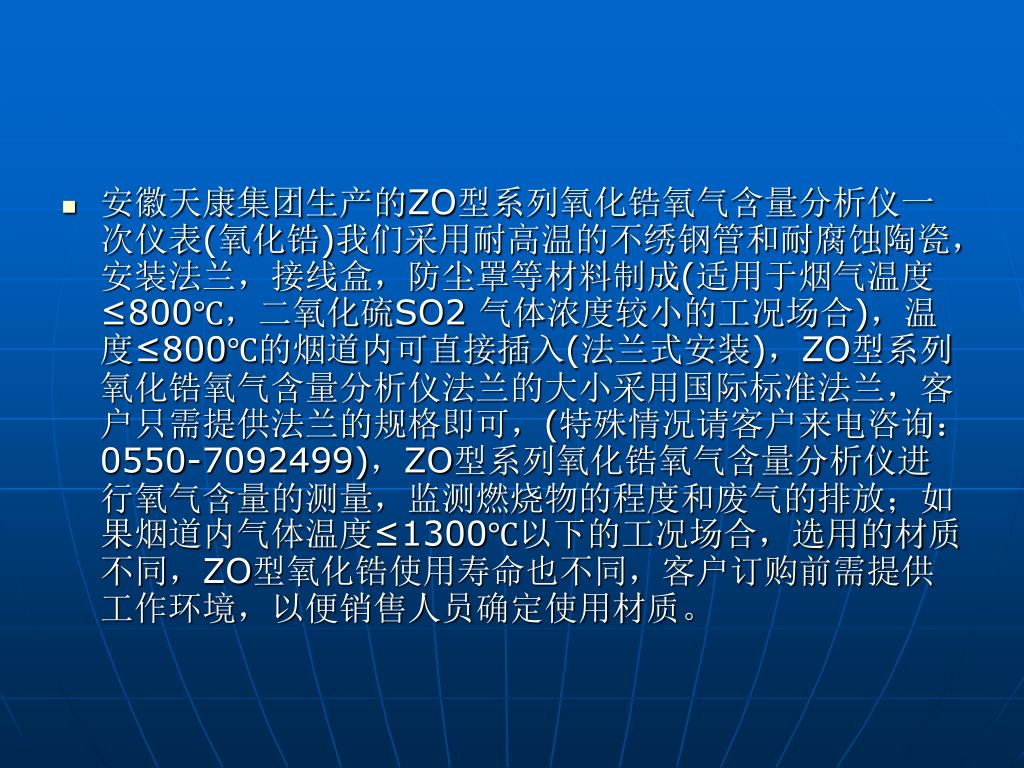

  3. 安徽天康集团生产的ZO型系列氧化锆氧气含量分析仪一次仪表(氧化锆)我们采用耐高温的不绣钢管和耐腐蚀陶瓷，安装法兰，接线盒，防尘罩等材料制成(适用于烟气温度≤800℃，二氧化硫SO2 气体浓度较小的工况场合)，温度≤800℃的烟道内可直接插入(法兰式安装)，ZO型系列氧化锆氧气含量分析仪法兰的大小采用国际标准法兰，客户只需提供法兰的规格即可，(特殊情况请客户来电咨询：0550-7092499)，ZO型系列氧化锆氧气含量分析仪进行氧气含量的测量，监测燃烧物的程度和废气的排放；如果烟道内气体温度≤1300℃以下的工况场合，选用的材质不同，ZO型氧化锆使用寿命也不同，客户订购前需提供工作环境，以便销售人员确定使用材质。

  4. 安徽天康集团生产的ZO型系列氧化锆氧气含量分析仪保质期划分：(1)工程中烟气温度≤800℃的氧化锆传感器，十二个月质保期，使用寿命约二十四个月；(2)工程中烟气温度≤1300℃的氧化锆传感器，六个月质保期，使用寿命约十二个月。影响质保期主要与燃料的材质有关，煤燃烧时产生的有害废气浓度较高，腐蚀性强所以使用寿命比较短；天然气或油燃烧时产生的有害废气浓度较低，腐蚀性弱所以使用寿命比较长。ZO型系列氧化锆氧气含量分析仪二次仪表显示仪表采用单片微处理机芯片程序控制，进行测量和数字显示、变送输出信号为(4mA～20mA)、上限、下限设定控制、各种状态显示(加热、低温、超温、氧电势、加热炉温度)。能与各种电动单元组合仪表、常规记录仪及DCS集散控制系统配合使用。安徽天康集团生产的ZO型系列氧化锆氧气含量分析仪保质期划分：(1)工程中烟气温度≤800℃的氧化锆传感器，十二个月质保期，使用寿命约二十四个月；(2)工程中烟气温度≤1300℃的氧化锆传感器，六个月质保期，使用寿命约十二个月。影响质保期主要与燃料的材质有关，煤燃烧时产生的有害废气浓度较高，腐蚀性强所以使用寿命比较短；天然气或油燃烧时产生的有害废气浓度较低，腐蚀性弱所以使用寿命比较长。ZO型系列氧化锆氧气含量分析仪二次仪表显示仪表采用单片微处理机芯片程序控制，进行测量和数字显示、变送输出信号为(4mA～20mA)、上限、下限设定控制、各种状态显示(加热、低温、超温、氧电势、加热炉温度)。能与各种电动单元组合仪表、常规记录仪及DCS集散控制系统配合使用。

  5. 二、ZO型系列氧化锆氧气含量分析仪主要技术参数二、ZO型系列氧化锆氧气含量分析仪主要技术参数 • 一次氧量传感器1.测量范围：0.05%O2～20.6%O22.被测烟气温度：≤800℃(＞800℃协商供货)3.被测烟气过剩系数：0.1～994.响应速度：3秒5.氧化锆本底电势：≤3mV(T=700℃±10℃)6.加热炉工作温度：700℃±5℃在500℃～850℃范围内任意设定7.加热炉工作电压：(0～80)V脉冲8.热电偶分度号：K型9.工作压力：-100Kpa～100Kpa10.绝缘电阻：≥20MΩ(500VDC.兆欧表)11.绝缘强度：1.5KV正弦交流电压历时60秒不击穿。(判据电流4mA)12.防护等级：IP6513.氧电势变送范围：126.205mV～0mV(对应0.05%O2～20.6%02) 14.插入深度：(1)400mm600mm (2)800mm1000mm (3)1200mm1400mm(特殊规格 热线：0550-7092499)15.安装方式：Dn50Pn0.25法兰(详见法兰外形结构图)16.重量：≤10Kg

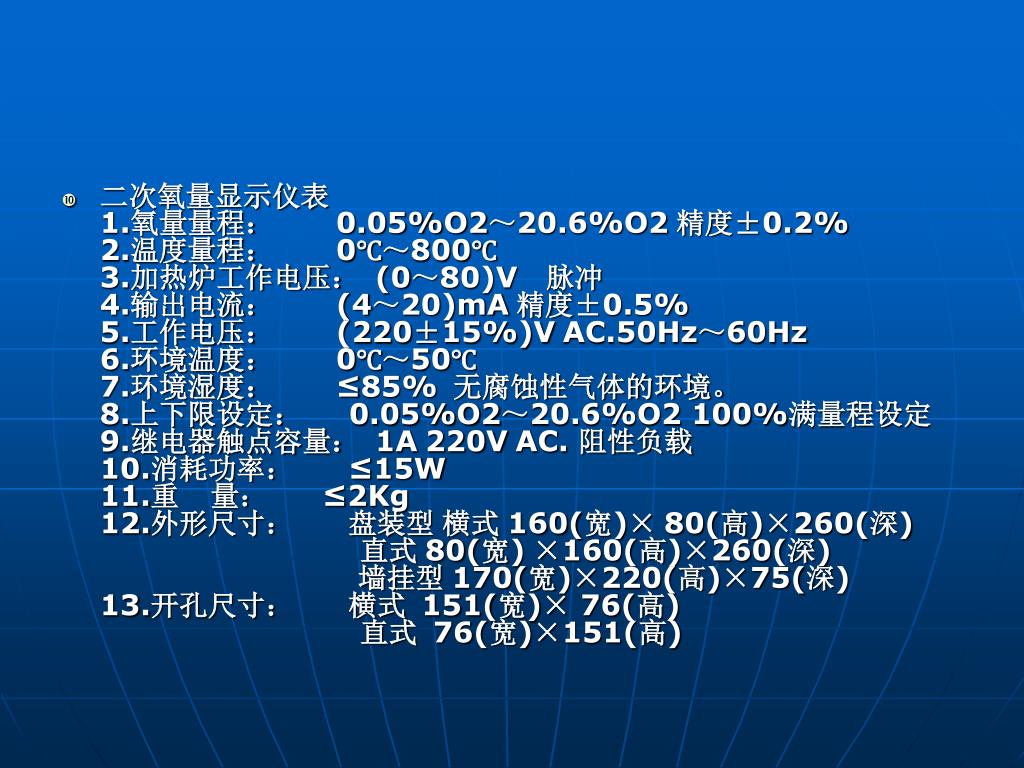

  6. 二次氧量显示仪表1.氧量量程：0.05%O2～20.6%O2精度±0.2%2.温度量程：0℃～800℃3.加热炉工作电压：(0～80)V　脉冲4.输出电流：(4～20)mA精度±0.5%5.工作电压：(220±15%)VAC.50Hz～60Hz6.环境温度：0℃～50℃7.环境湿度：≤85%无腐蚀性气体的环境。8.上下限设定：0.05%O2～20.6%O2 100%满量程设定9.继电器触点容量：1A220VAC. 阻性负载10.消耗功率：≤15W11.重量：≤2Kg12.外形尺寸：盘装型横式160(宽)×80(高)×260(深)直式80(宽)×160(高)×260(深)墙挂型170(宽)×220(高)×75(深)13.开孔尺寸：横式151(宽)× 76(高)直式76(宽)×151(高)

  7. 四、产品型式

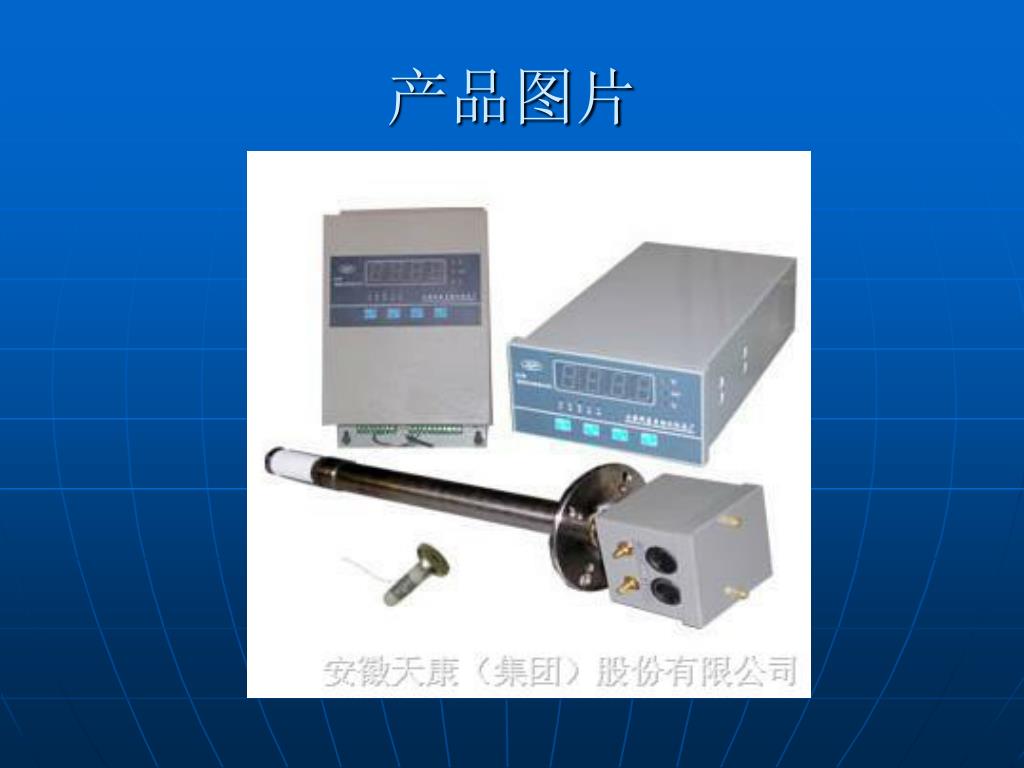

  8. 产品图片

  9. 公司联系方式 • 公司名称：安徽天康（集团）股份有限公司 • 公司地址：安徽天长市仁和南路20号 • 销售热线：0550-7092499 • 销售传真：0550-2152238 • 网 址：www.ahtkgroup.com
