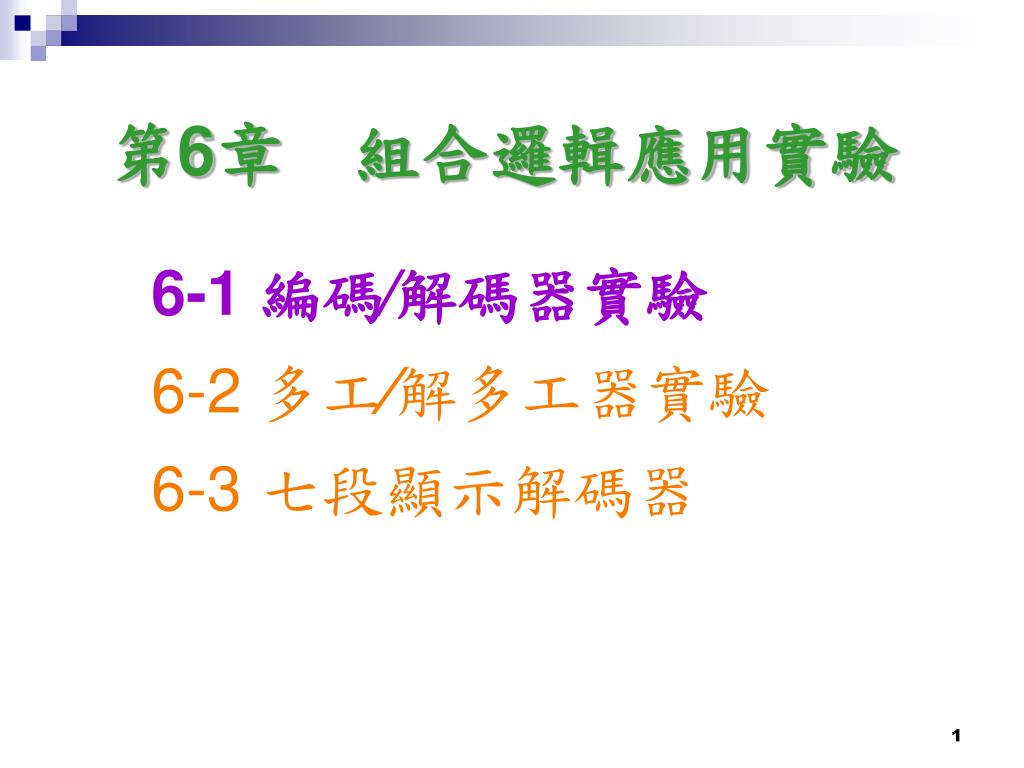

  1. 第6章　組合邏輯應用實驗 6-1 編碼∕解碼器實驗 6-2多工∕解多工器實驗 6-3七段顯示解碼器

  2. 6-1 編碼∕解碼器 一、編碼器（Encoder） 二、解碼器（Decoder）

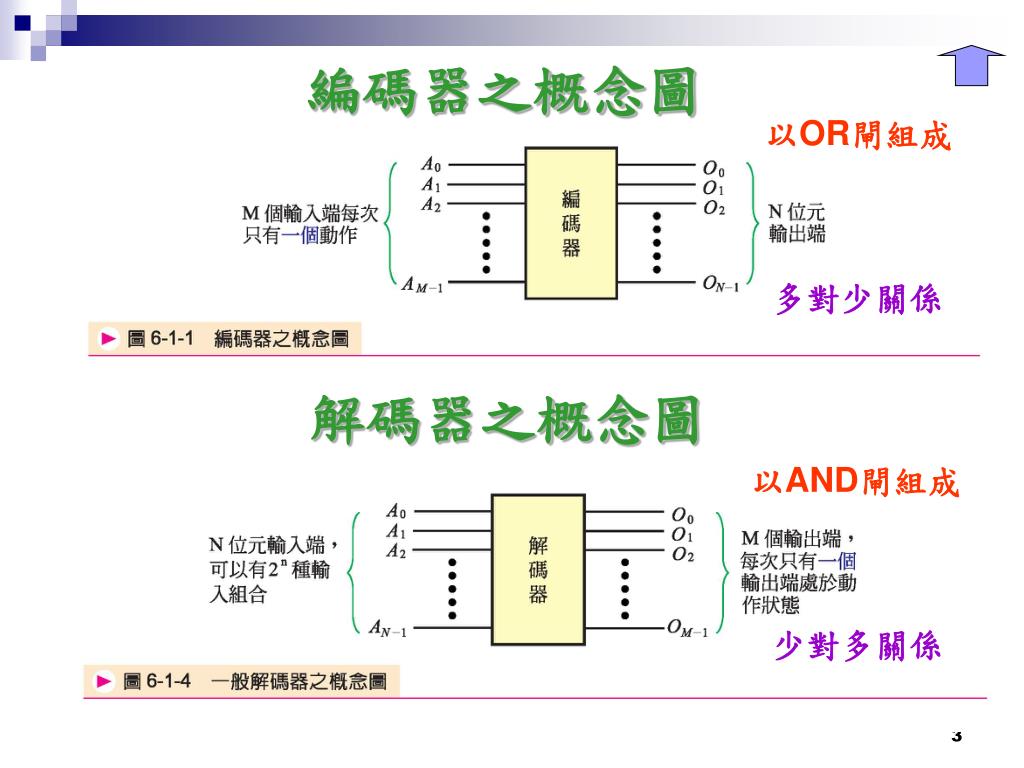

  3. 編碼器之概念圖 以OR閘組成 多對少關係 解碼器之概念圖 以AND閘組成 少對多關係

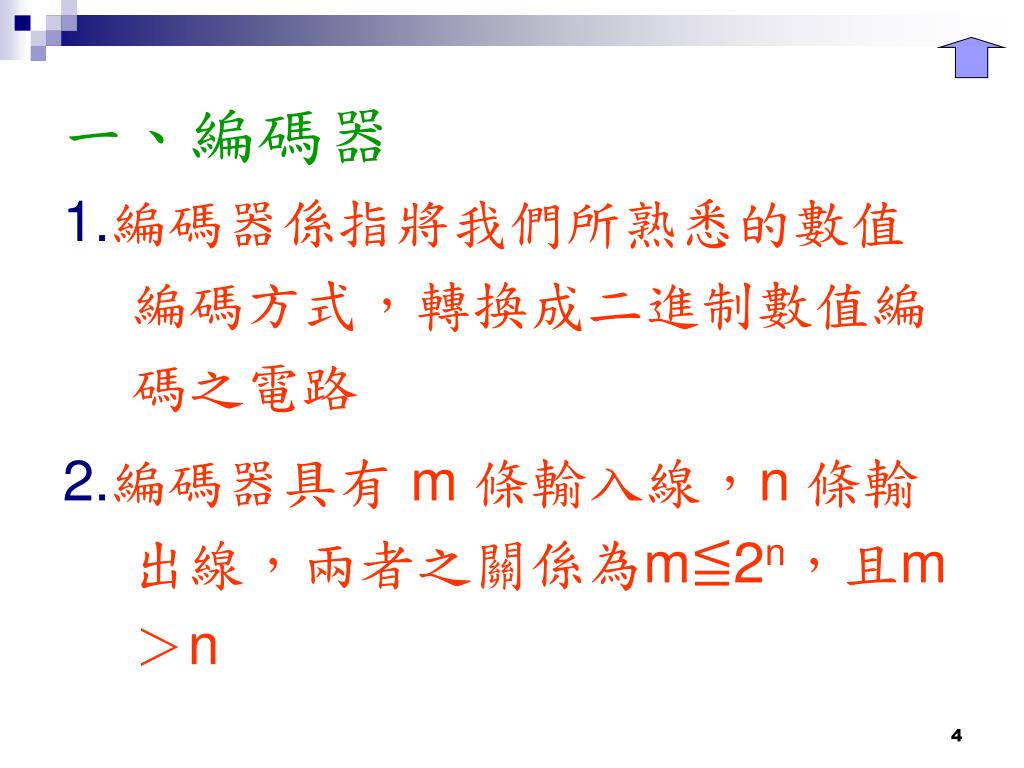

  4. 一、編碼器 1.編碼器係指將我們所熟悉的數值編碼方式，轉換成二進制數值編碼之電路 2.編碼器具有 m 條輸入線，n 條輸出線，兩者之關係為m≦2n，且m ＞n

  5. 3.設計一組合邏輯電路的步驟： （一）決定輸入、輸出線 （二）列出真值表 （三）寫出布林代數式 （四）畫出電路圖

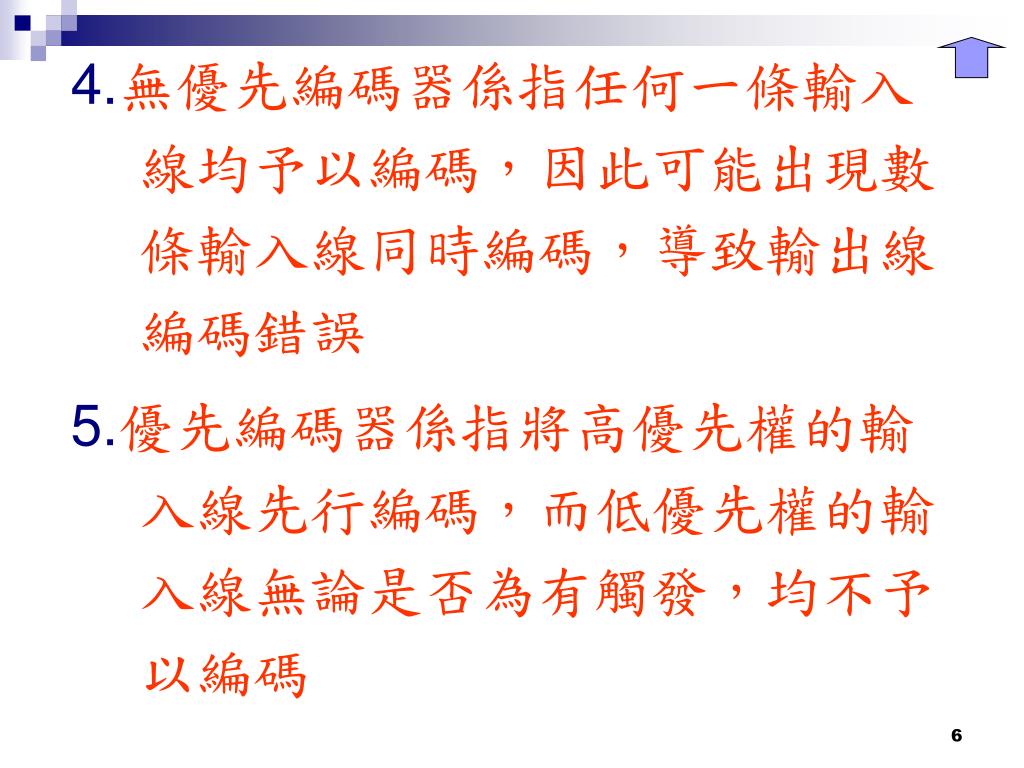

  6. 4.無優先編碼器係指任何一條輸入線均予以編碼，因此可能出現數條輸入線同時編碼，導致輸出線編碼錯誤4.無優先編碼器係指任何一條輸入線均予以編碼，因此可能出現數條輸入線同時編碼，導致輸出線編碼錯誤 5.優先編碼器係指將高優先權的輸入線先行編碼，而低優先權的輸入線無論是否為有觸發，均不予以編碼

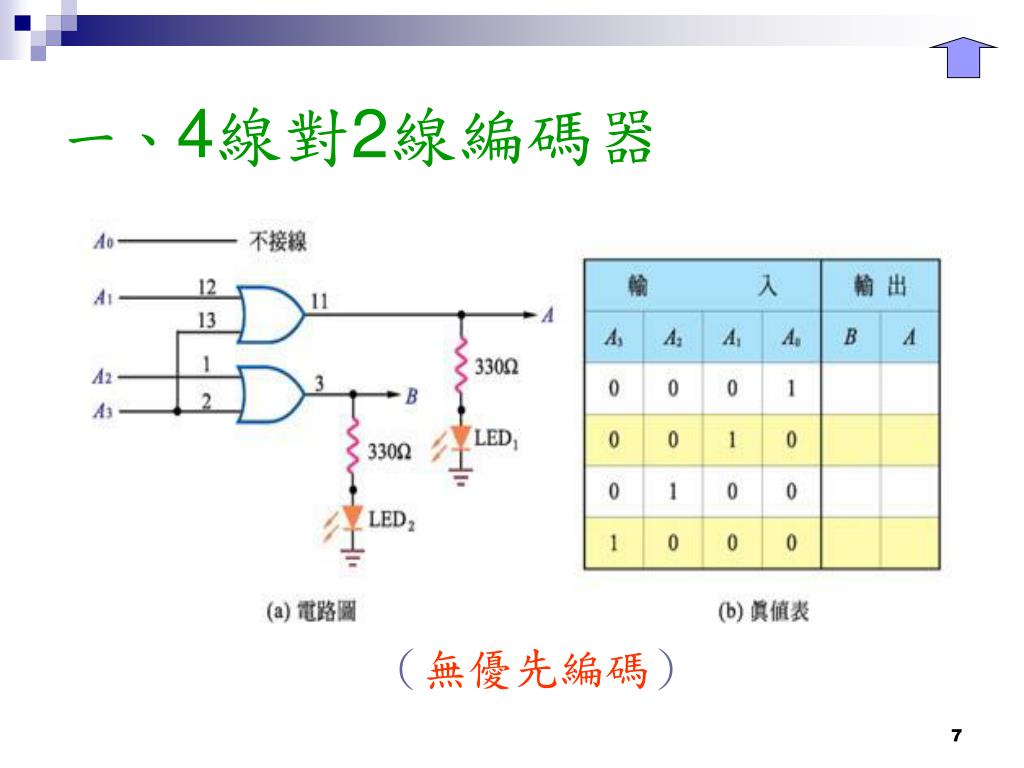

  7. 一、4線對2線編碼器 （無優先編碼）

  8. 二、4線對2線編碼器 （優先編碼）

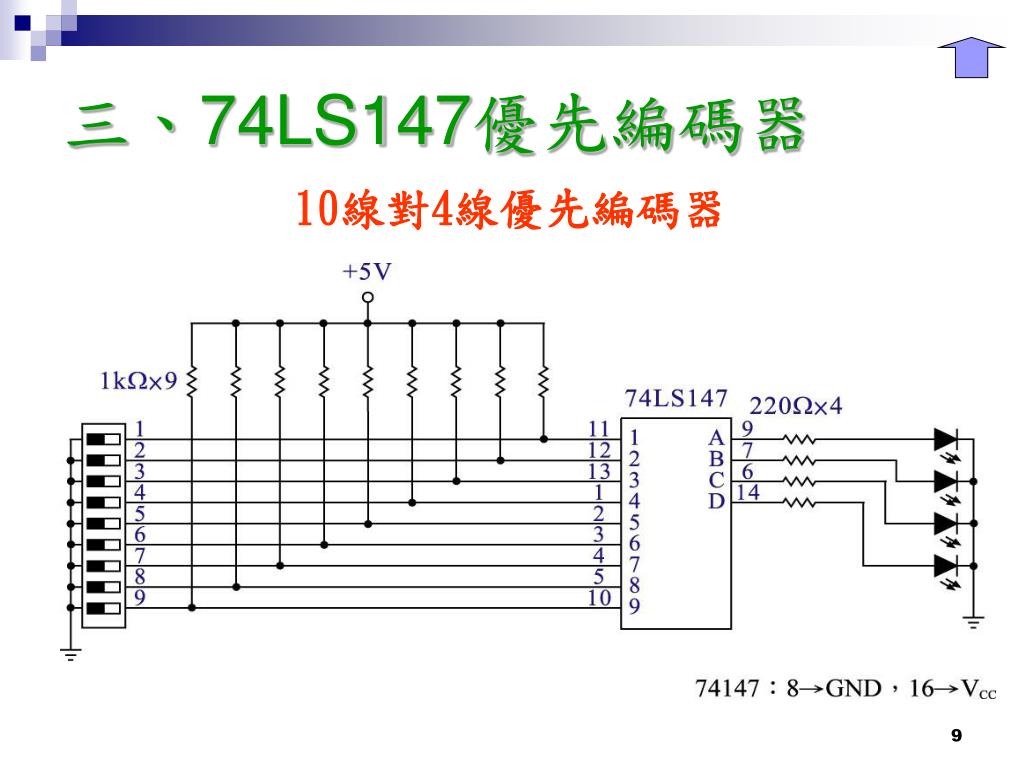

  9. 三、74LS147優先編碼器 10線對4線優先編碼器

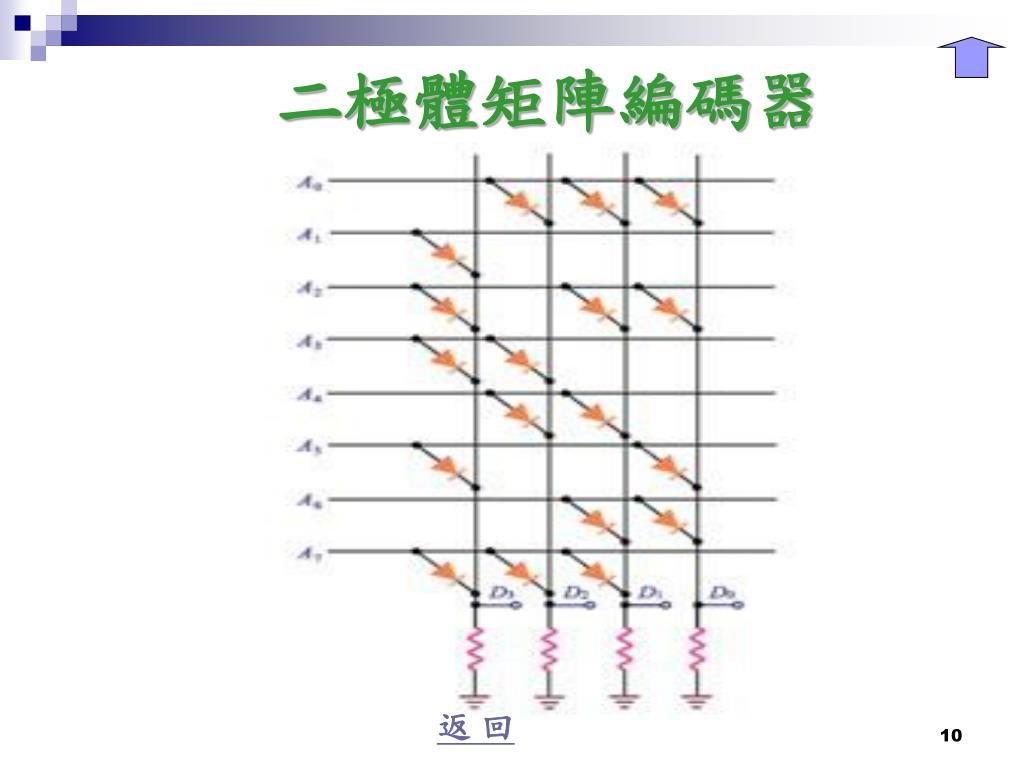

  10. 二極體矩陣編碼器 返 回

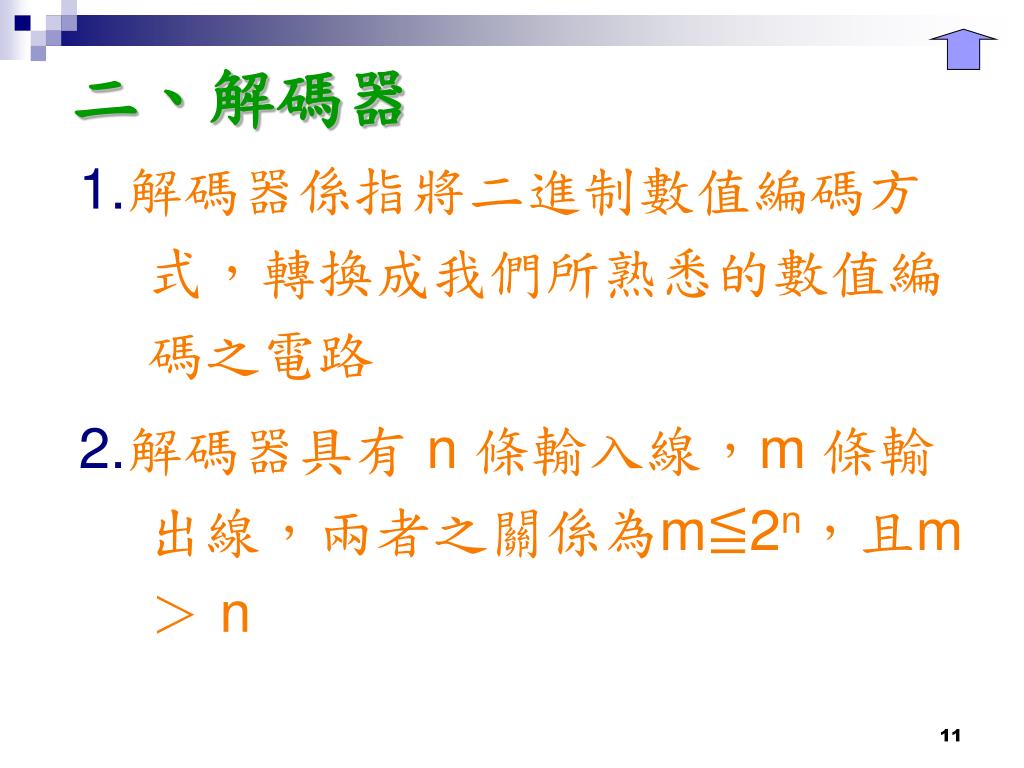

  11. 二、解碼器 1.解碼器係指將二進制數值編碼方式，轉換成我們所熟悉的數值編碼之電路 2.解碼器具有 n 條輸入線，m 條輸出線，兩者之關係為m≦2n，且m ＞ n

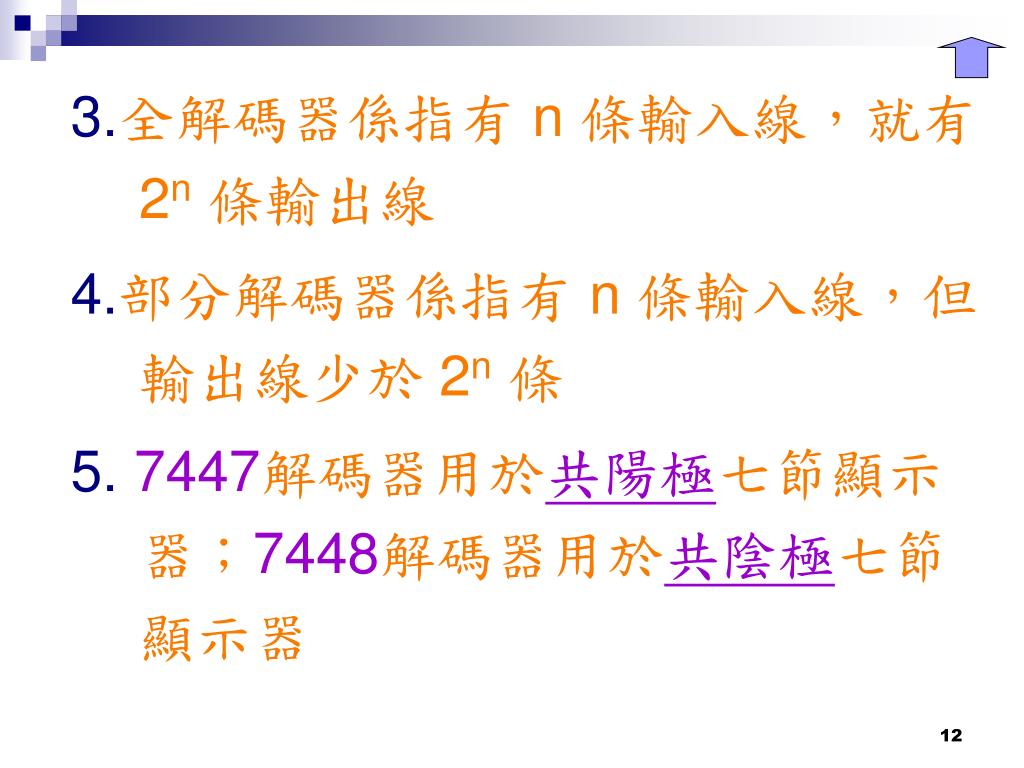

  12. 3.全解碼器係指有 n 條輸入線，就有 2n條輸出線 4.部分解碼器係指有 n 條輸入線，但輸出線少於 2n條 5.7447解碼器用於共陽極七節顯示器；7448解碼器用於共陰極七節顯示器

  13. 一、2線對4線解碼器

  14. 二、2線對4線解碼器（具有致能線）

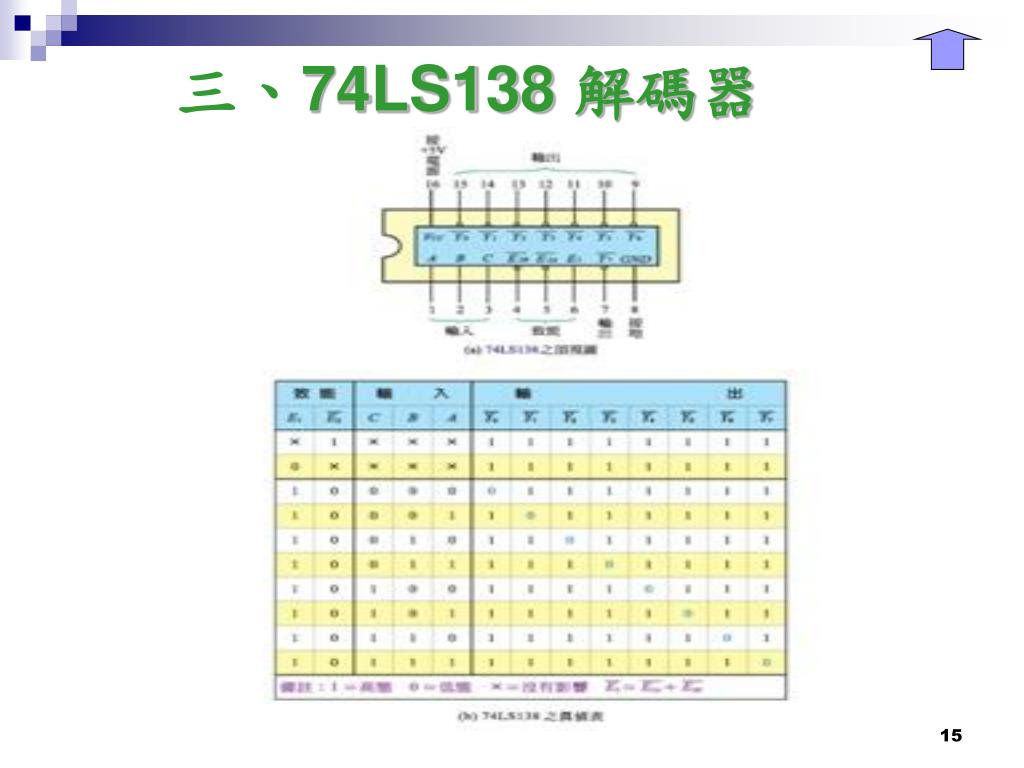

  15. 三、74LS138 解碼器

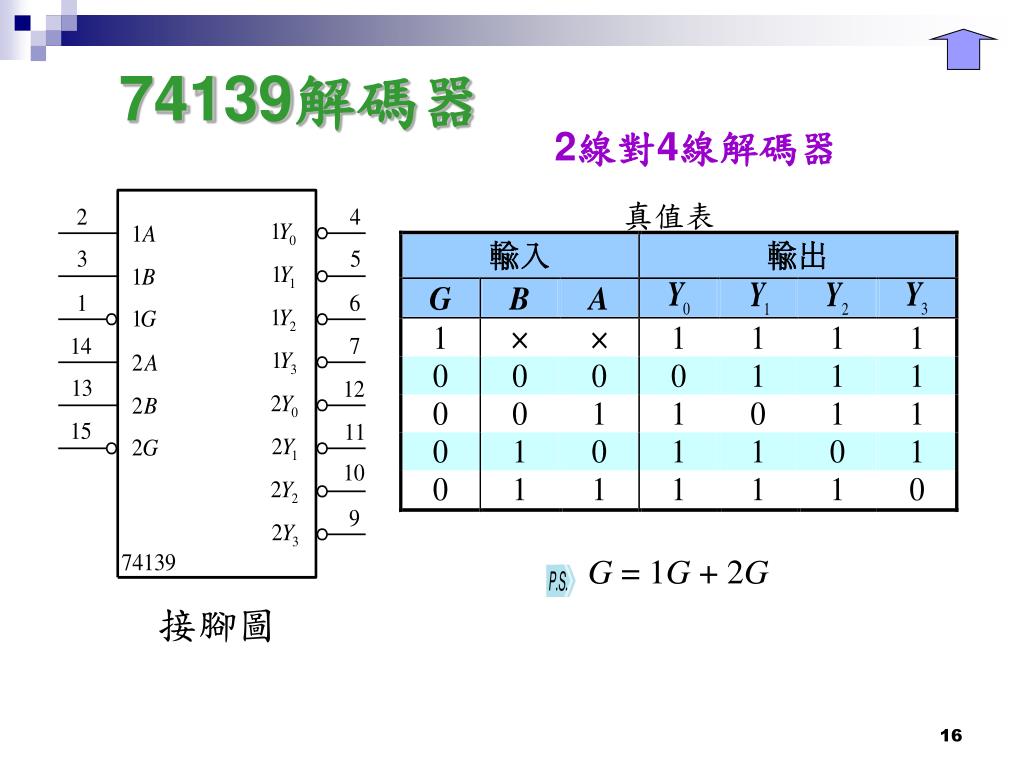

  16. G = 1G + 2G 74139解碼器 2線對4線解碼器 真值表 接腳圖

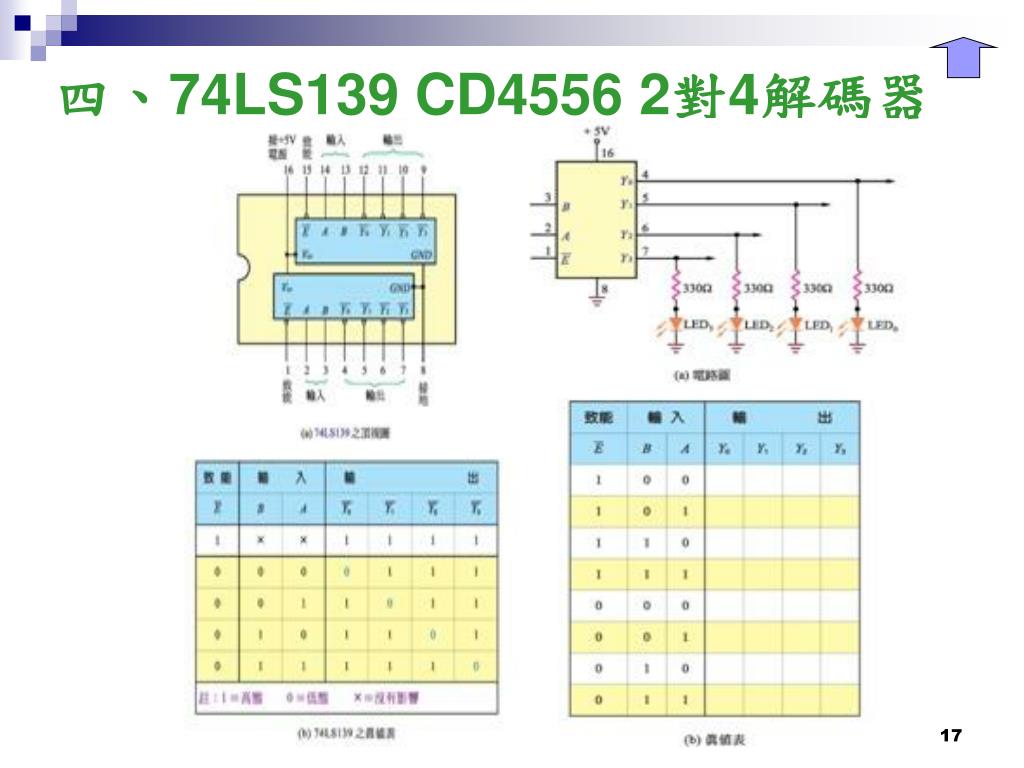

  17. 四、74LS139 CD4556 2對4解碼器

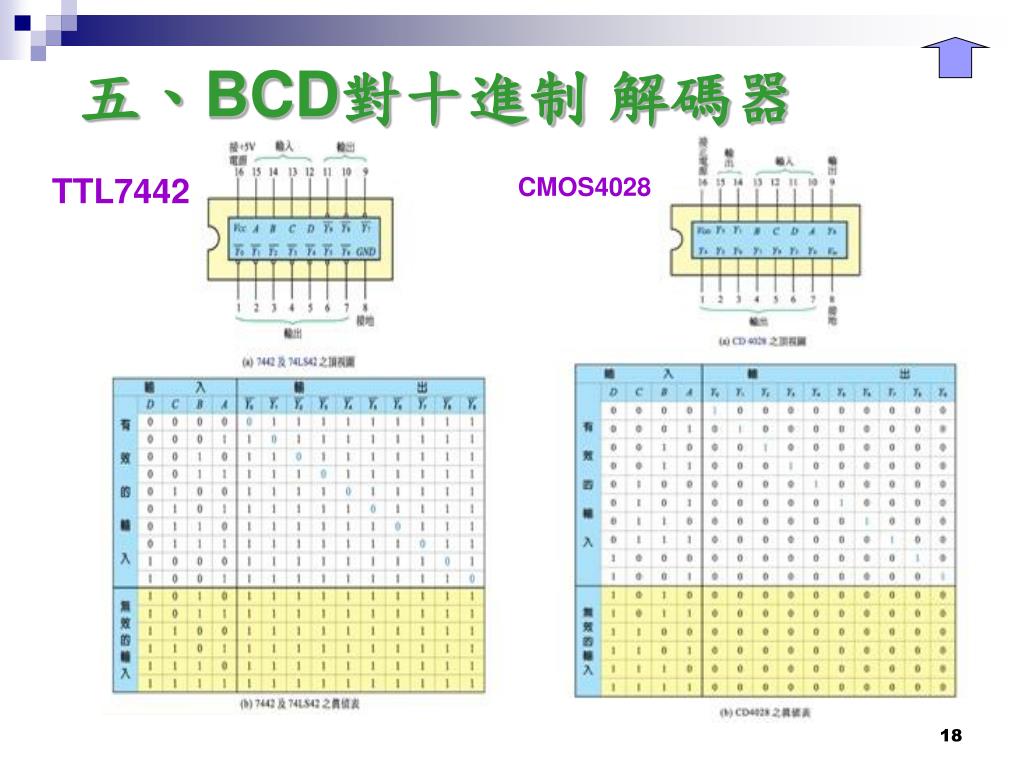

  18. 五、BCD對十進制 解碼器 TTL7442 CMOS4028

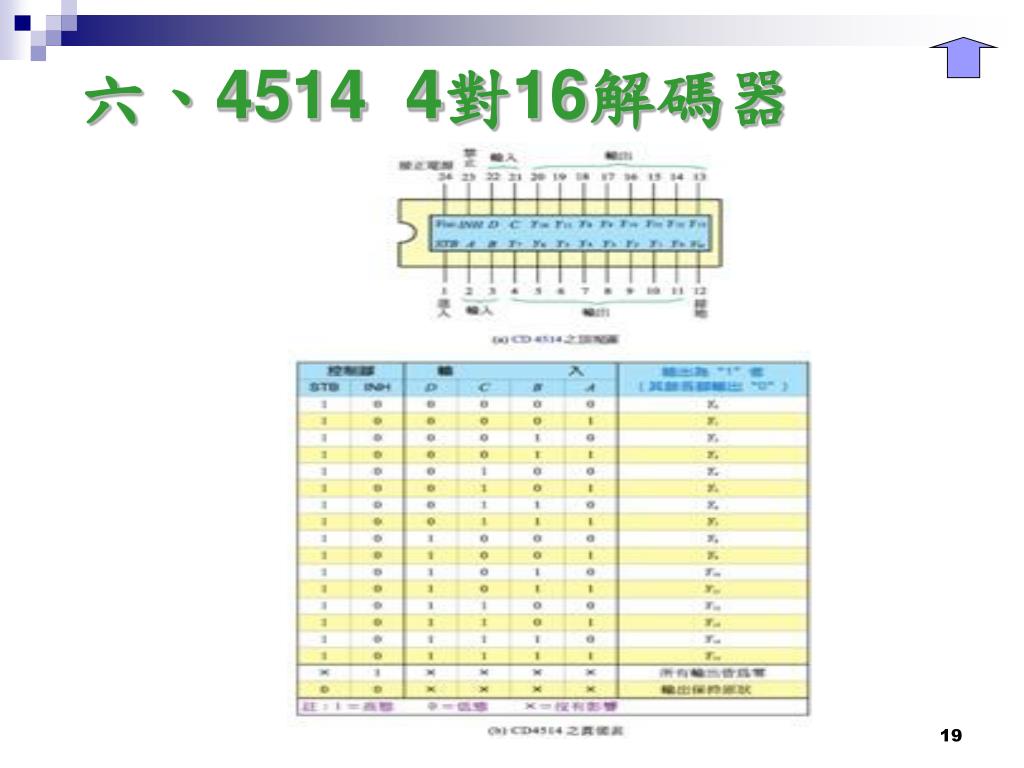

  19. 六、4514 4對16解碼器

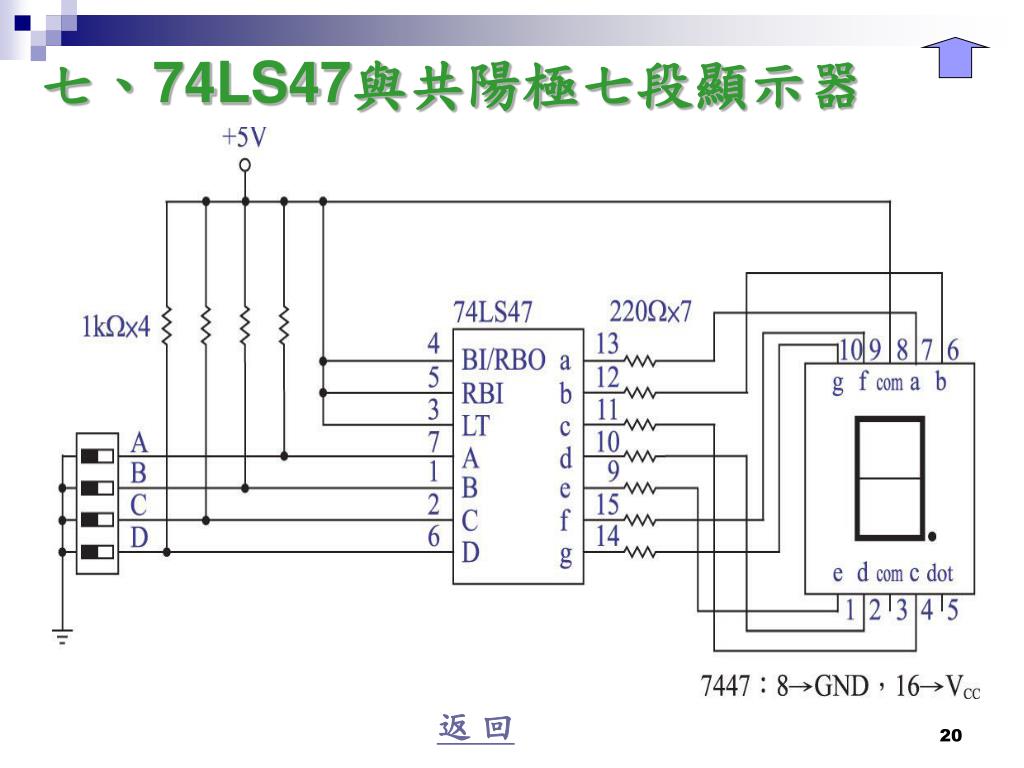

  20. 七、74LS47與共陽極七段顯示器 返 回

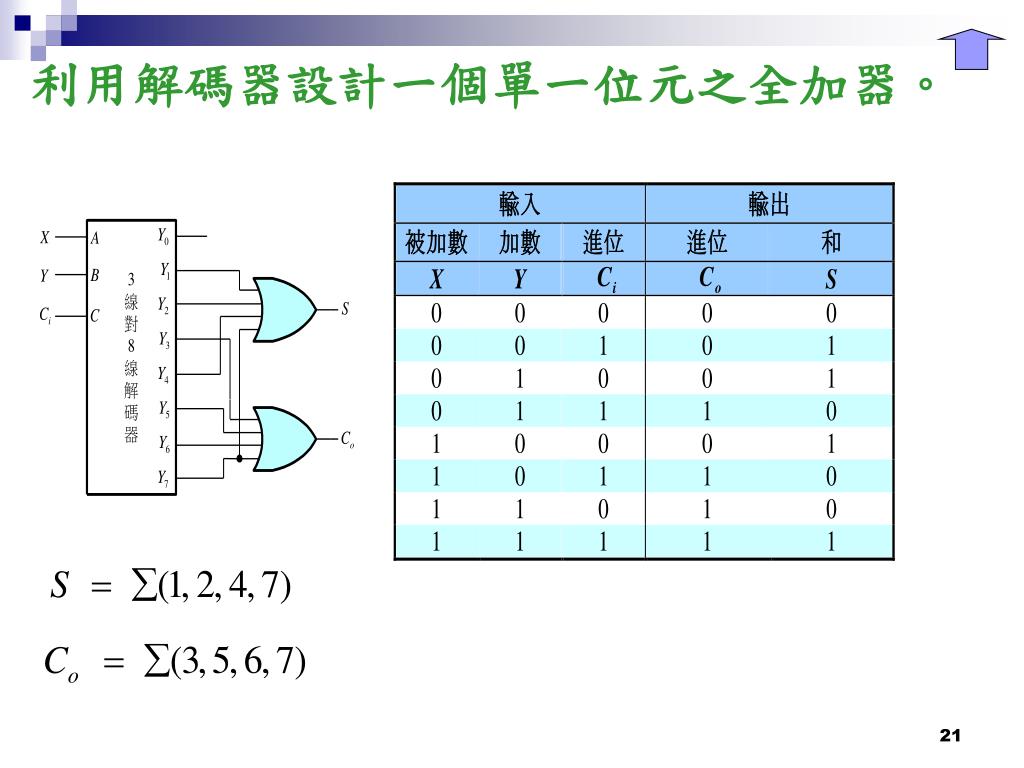

  21. 利用解碼器設計一個單一位元之全加器。

  22. 利用解碼器IC 74138設計一組合邏輯電路。 解碼器設計SOP函數 解碼器設計POS函數

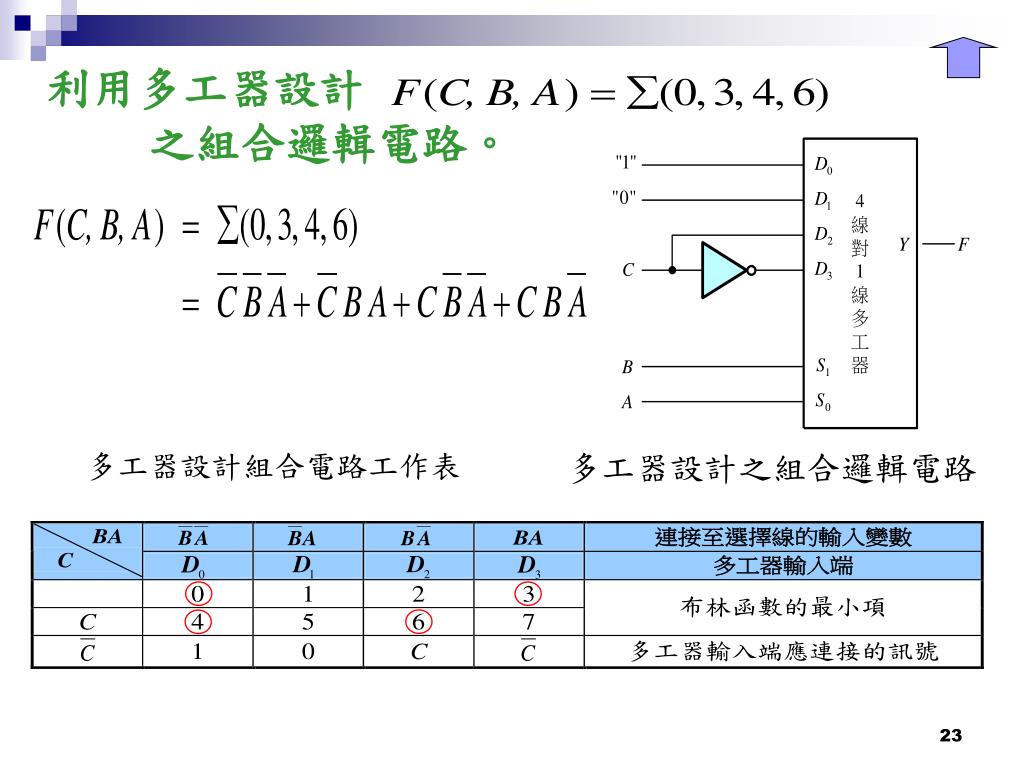

  23. 利用多工器設計 之組合邏輯電路。 多工器設計組合電路工作表 多工器設計之組合邏輯電路

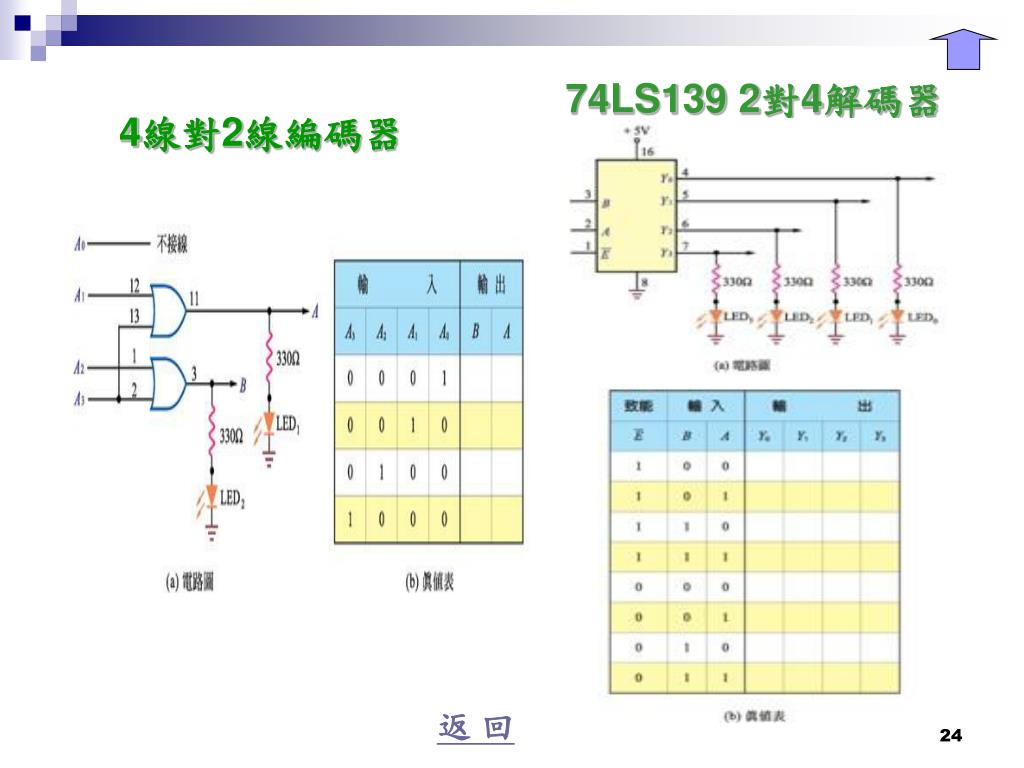

  24. 74LS139 2對4解碼器 4線對2線編碼器 返 回
