Presentation Transcript

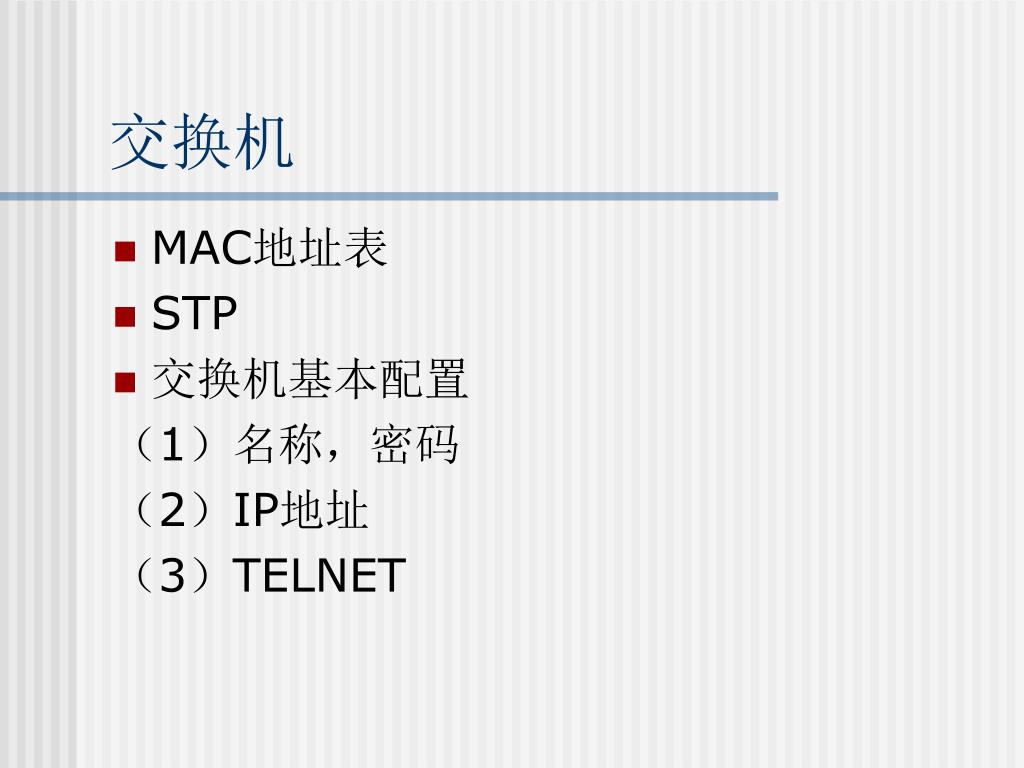

  1. 交换机 • MAC地址表 • STP • 交换机基本配置 （1）名称，密码 （2）IP地址 （3）TELNET

  2. 第三章 VLAN技术 1、了解VLAN技术的基本思想。 2、 VLAN的划分与配置。

  3. 3.1 第二层交换式网络 1、概念：使用网桥、未划分VLAN的交换机做集中设备的网络，叫第二层交换式网络。

  4. PC2 PC7 PC6 PC5 PC4 PC1 PC3 Server 第二层交换网络图 • 图如下：

  5. 2、缺点： a、全网络都属于一个广播域； b、易产生广播风暴和广播碰撞； c、安全性不高；

  6. 3.2 VLAN技术 • VLAN技术的引入 • 概念： VLAN（虚拟局域网）技术是指逻辑上将不同位置的计算机或设备划分在同一个网络当中，网络中的设备、计算机之间的通信连接如同在同一个物理分区中一样的技术。 • VLAN技的划分：通过交换机上的软件，按照用户分类来划分。

  7. PC2 PC7 PC6 PC5 PC4 PC1 PC3 PC8 VLAN2 Switch1 VLAN1 Switch2 2、VLAN的划分（图） • VLAN的划分

  8. 3、VLAN的划分的好处 • 优点： a、广播控制 b、灵活性：设备的移动、添加和删除都更容易。 c、安全性：不同VLAN之间不能直接通信。 在VLAN间强制使用第三层的路由设备，就可以使用更强的管理控制

  9. VLAN与STP • 如果一个校园网或者其它的网络中有多个交换机，并在该网络中有多个VLAN，那么每个VLAN都有一个生成树吗？

  10. 有两种观点和技术 • 1：CST：IEEE802.1Q使用公共生成树的标准，所有VLAN使用一个生成树 优点：BPDU少，交换机开销少 缺点：只有一个根网桥，可能有次优路径；拓扑结构大，收敛时间长。

  11. 2、PVST+:CISCO专用技术，即每个VLAN都有一个生成树；2、PVST+:CISCO专用技术，即每个VLAN都有一个生成树； 优点：拓扑结构小，收敛时间短； 缺点：BPDU多，交换机开销大

  12. 3.3 VLAN技术的分类 • VLAN的分类： 静态VLAN 动态VLAN

  13. 静态VLAN • 静态VLAN 基于端口的VLAN，这种VLAN最简单，易于建立和监控。由网络管理软件来配置和维护，如果改变端口的属性，则需要人工来重新配置，因此安全性高。 可以一个端口归属多个VLAN。

  14. 动态VLAN • 动态VLAN：相对于静态VLAN，其划分比较复杂，它可以通过智能网络管理软件基于硬件的MAC地址、IP地址或者基于组播等条件来动态的划分。 A、基于MAC地址的VLAN B、基于IP地址的VLAN C、基于组播的VLAN（扩大到了广域网）

  15. PC2 PC1 配置举例3.1：基于端口的VLAN划分 switch1 VLAN10 VLAN11 PC3

  16. 配置及验证 • 配置思路：1，设置VLAN ！ 2，将端口加入VLAN ！ • 验证： 1，查看VLAN信息 ！ 2，PC之间ping的测试（PC的ip地址设置为同网段）

  17. (config)#hostname cisco1901 %设置VLAN cisco1901 (config)#vlan 10 name vlan10 cisco1901 (config)#vlan 11 name vlan11 %划分端口 cisco1901 (config)#interface e 0/1 cisco1901 (config-if)#vlan-membership static 10 cisco1901 (config)#interface e 0/2 cisco1901 (config-if)#vlan-membership static 11 cisco1901 (config)#interface e 0/3 cisco1901 (config-if)#vlan-membership static 11 或者cisco1901 (config)#interface e 0/2 3 （范围） cisco1901 (config-if)#vlan-membership static 11 %查看VLAN Cisco1901＃show vlan 10 Cisco1901＃show vlan 11 Cisco1901＃show vlan (未模拟） Cisco1901＃show vlan-membership

  18. 3.3 、VLAN的通信 • VLAN是如何通信的？ VLAN内的通信 VLAN之间的通信

  19. 1、VLAN内的通信 VLAN内的通信： 1、访问连接(access) 2、主干连接(trunk)：不同交换机之间的链路 a、ISL b、IEEE802.1Q c、LANE（局域网仿真）：用于基于ATM技术的VLAN； d、802.10（FDDI，分布式光纤接口。

  20. 2、VLAN之间的通信 VLAN之间的通信： 1、使用路由器：将路由器一个端口（VLAN的一个逻辑接口）与交换机的公共端口（该端口分属于所有VLAN），连接起来，就可以实现VLAN间的通信，这种连接叫做单臂路由器。

  21. VLAN连接中路由器的配置 • 在配置路由器的接口时，要配置： 1、相关的网络地址及协议，如IP、IPX等； 2、配置对应于每个VLAN都支持的帧标识，如ISL，802.1Q等； 3、配置一些相关的路由协议，如RIP等

  22. 2、使用第三层交换机 • 同一子网或者网段第三层交换机只进行交换，不同子网或者网段则先路由，再转发。 其交换和路由在同一设备中进行，便于整合交换和路由技术的优点，从而实现更高的网络速率。

  23. 补充：实达VLAN • 实达VLAN有两种： Port VLAN 基于802.1Q的tag VLAN

  24. 1、Port VLAN • Port VLAN：是基于端口的VLAN，只有处于同一个VLAN的端口才可以直接通信，那么VLAN之间的通信必须通过第三层的具有路由功能的设备来进行。这样可以有效的屏蔽广播风暴，并提高网络的安全性。

  25. 2、基于802.1Q的tag VLAN • 基于802.1Q的tag VLAN IEEE802.1Q是一种新的虚拟局域网标准， IEEE802.1Q定义了一种新的帧格式，它是在标准以太帧的源地址后加了一个tag头。 IEEE802.1Q用12位来作VLAN的标示符，因此其最多支持4096个VLAN。 802.1Q技术可以用在：交换机与交换机、交换机与服务器、交换机与路由器中。

  26. 续：tag VLAN • 运行：基于802.1Q的tag VLAN用VID来划分不同的VLAN。当数据帧通过交换机时，交换机通过帧中的tag头中的VID信息来识别它们所在的VLAN，如果无tag头则用缺省VID来识别VLAN。通过这样使得数据帧只能在VLAN中传播。

  27. 3.4 VLAN Trunk 协议 • VLAN Trunk 协议即VTP协议，为虚拟局域主干协议，它是用来管理和配置整个VLAN网络的。

  28. 1、VTP 协议的作用 • VTP允许网络管理人员添加、删除或重新配置交换网络，并提供多种网络介质的支持。 • VTP协议能够准确及时的跟踪和监测VLAN信息，动态的向所有的网络交换机报告当前的网络状况。

  29. 2、VTP 协议的工作域 • VTP 协议工作在OSI模型的数据链路层。 一个VTP工作域必须包含一台工作在VTP服务器模式下的交换机，其它则必须配置在非服务器模式下。

  30. 3、VTP的工作模式 • 启用VTP协议的交换机，VTP为其提供了3种工作模式： 1，服务器模式（参与信息同步，VLAN升级信息，可以添加、删除和创建VLAN，） 2，客户机模式（参与信息同步） 3，透明模式(不参与信息同步，可以添加、删除和创建VLAN） 交换机可以工作在任意一种模式下，但同时只能处在其中的一种模式。

  31. 4、VTP修剪 • VTP修剪（VTP Pruning）设置启用后，可以减少不必要的广播、组播信息。 例：网络中，某台交换机没有任何端口连接到VLAN1中。 那么任何一个需要通过VLAN1来到达目的主机的数据帧，都是没有必要通过该交换机的。那么起用VTP Pruning后，该交换机就可以阻止该帧的通过。 注：在交换机中VTP Pruning的默认设置是禁用的。

  32. 配置VLAN的例子 • 1，配置VTP • 2，添加VLAN • 3，接口加入VLAN • 4，配置Trunk（用于交换机之间的连接） • 5，配置Trunk上允许的VLAN • 6，STP实现负载分担

  33. 假定有2个端口组成trunk，共有4vlan：8，9，10，11假定有2个端口组成trunk，共有4vlan：8，9，10，11 switch(config)#interface f 0/11 switch(config-if)#switchport mode trunk switch(config-if)#switchport trunk encapsolation dotlq switch(config-if)#switchport trunk allow vlan all （未模拟） switch(config-if)#spanning-tree vlan 8 9 port-priority 10 （未模拟） 或者 switch(config-if)#spanning-tree vlan 8 9 cost 20（未模拟） switch(config)#interface f 0/12 switch(config-if)#switchport mode trunk switch(config-if)#switchport trunk encapsolation dotlq switch(config-if)#switchport trunk allow vlan all （未模拟） switch(config-if)#spanning-tree vlan 10 11 port-priority 10 （未模拟） 或者 switch(config-if)#spanning-tree vlan 10 11 cost 20（未模拟）

  34. 课内练习 • 配置实例3.2
