  1. CONTROLES EN LINEA HYPACK SURVEY 2013

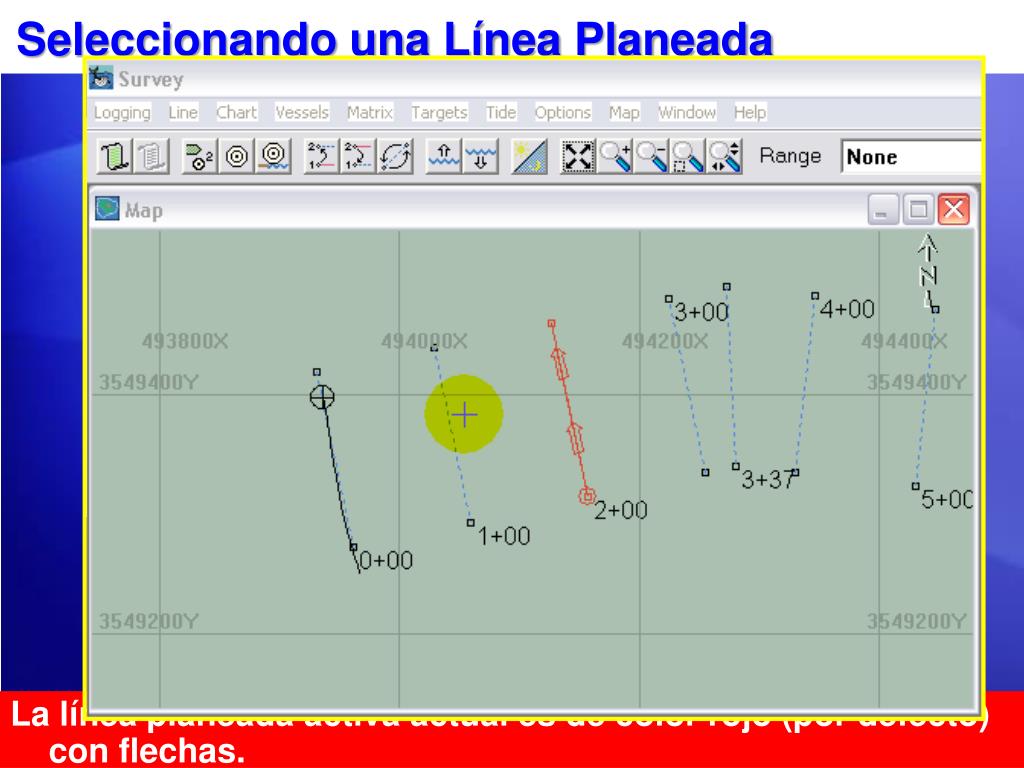

  2. Seleccionando una Línea Planeada • La línea planeada activa actual es de color rojo (por defecto) con flechas. AVI

  3. Dirección Línea: En que dirección queremos recorrer la línea? • El Modo de Dirección de la Línea por Defecto es definido bajo ‘Opciones- Parámetros Navegación’: • Punto más Cercano…Origen…Terminal…Alternado AVI

  4. Inicio Línea: Inicia el Registro (grabación) de datos • Grabación de datos solo ocurre cuando esta ‘En Línea’. • Verifique el ‘Estatus’ en la Ventana de Datos después de iniciar cada línea para verificar que esta ‘Registrando (grabando) - Logging’. AVI

  5. Puerta Inicio Línea: Paso a ‘On-Line’ y ‘Off-Line’ Automáticamente • Defina la distancia de ‘Puerta Inicio Línea - Start Line Gate’ en la ventana Parámetros Navegación. AVI

  6. Fin Línea: Para el Registro (grabación) de datos • Fin de línea termina grabación de datos. • El archivo de datos se ‘cierra’. • SURVEY actualiza a la siguiente línea planeada, con base en el ‘Incremento de Línea’ en la ventana PARAMETROS NAVEGACION. AVI

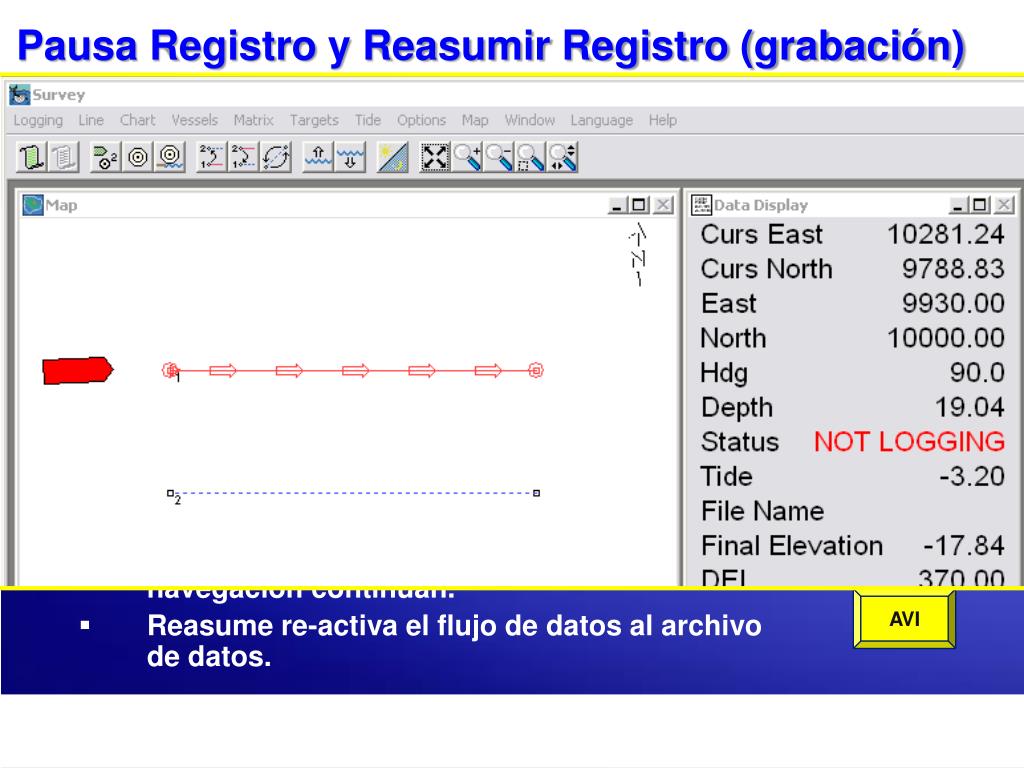

  7. Pausa Registro y Reasumir Registro (grabación) • Pausa detiene la salida de info al archivo de datos. • El archivo aun esta abierto y las funciones de navegación continúan. • Reasume re-activa el flujo de datos al archivo de datos. AVI

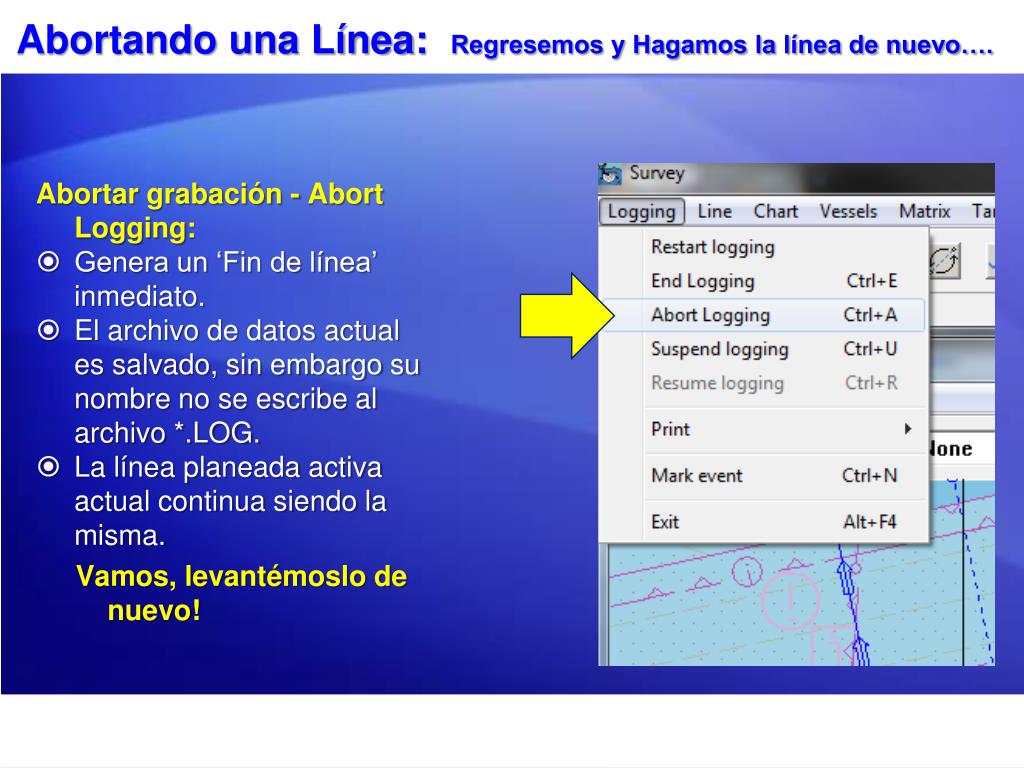

  8. Abortando una Línea: Regresemos y Hagamos la línea de nuevo…. Abortar grabación - AbortLogging: • Genera un ‘Fin de línea’ inmediato. • El archivo de datos actual es salvado, sin embargo su nombre no se escribe al archivo *.LOG. • La línea planeada activa actual continua siendo la misma. • Vamos, levantémoslo de nuevo!

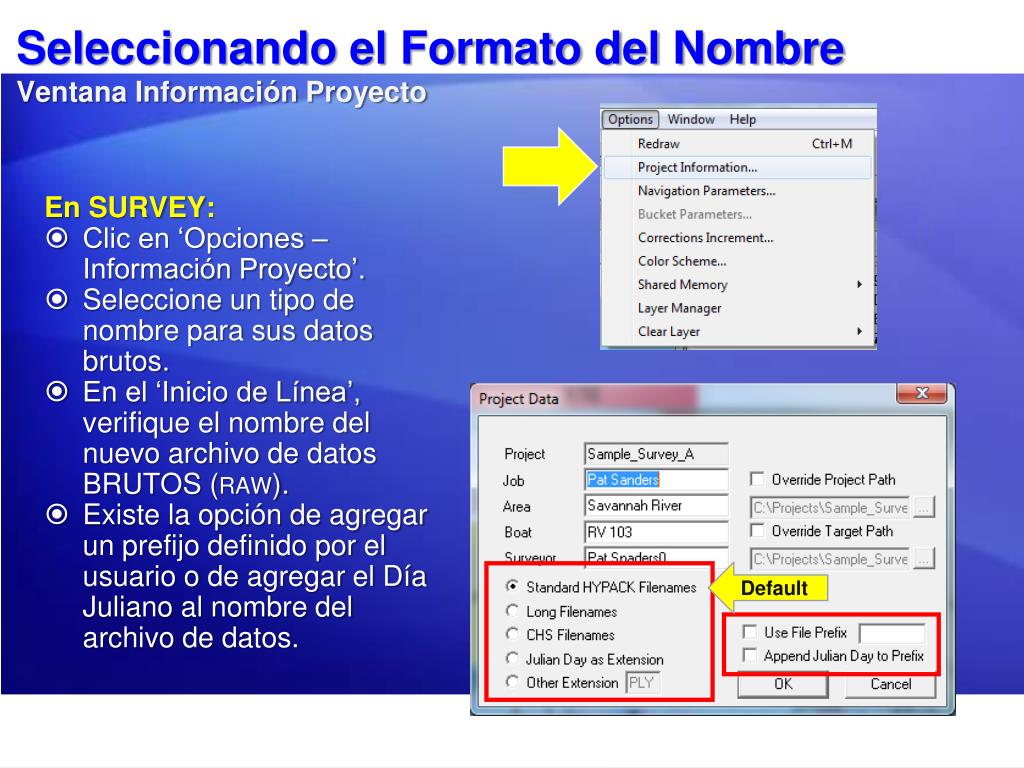

  9. Seleccionando el Formato del Nombre Ventana Información Proyecto En SURVEY: • Clic en ‘Opciones – Información Proyecto’. • Seleccione un tipo de nombre para sus datos brutos. • En el ‘Inicio de Línea’, verifique el nombre del nuevo archivo de datos BRUTOS (RAW). • Existe la opción de agregar un prefijo definido por el usuario o de agregar el Día Juliano al nombre del archivo de datos. Default

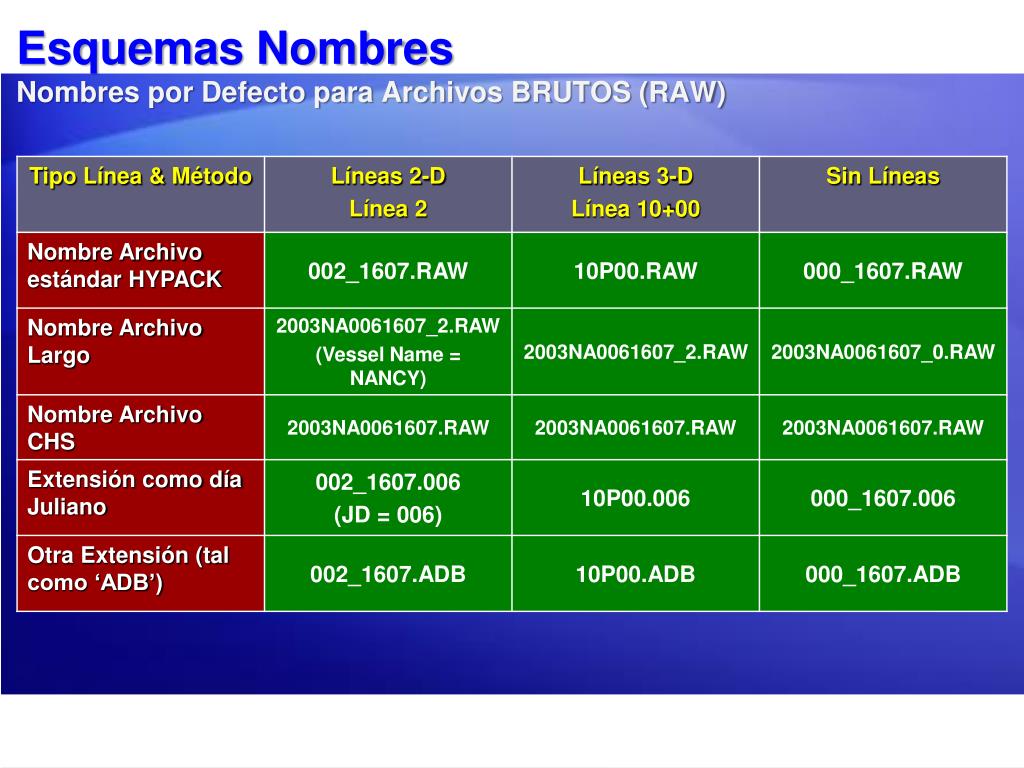

  10. Esquemas NombresNombres por Defecto para Archivos BRUTOS (RAW)

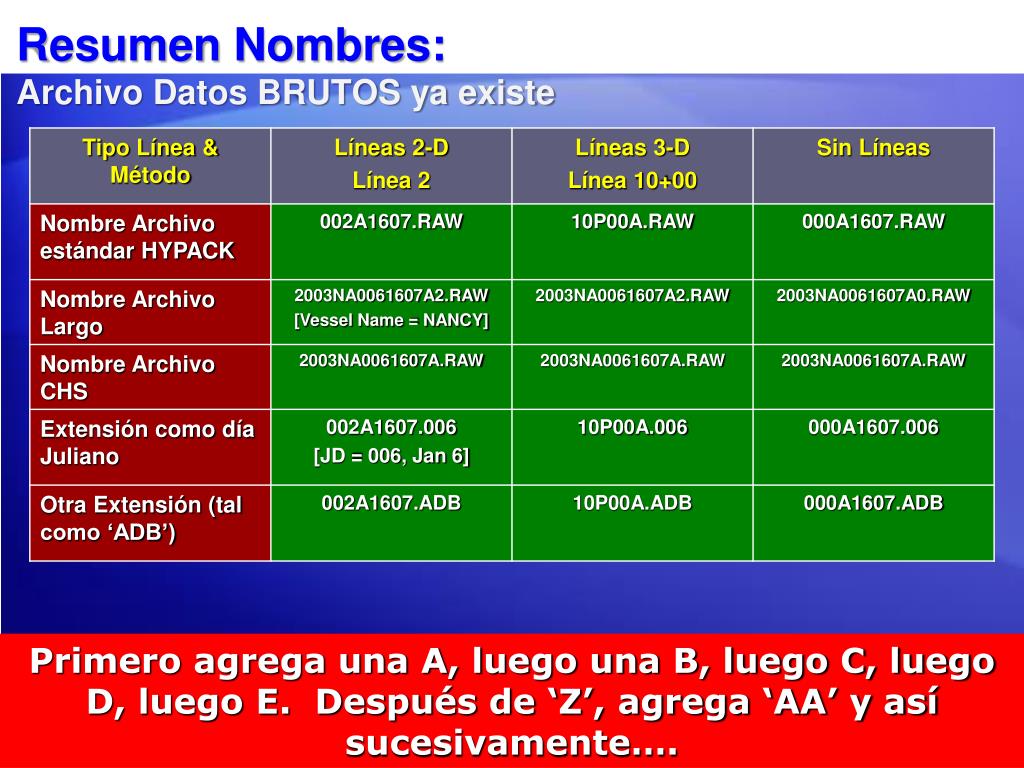

  11. Resumen Nombres:Archivo Datos BRUTOS ya existe Primero agrega una A, luego una B, luego C, luego D, luego E. Después de ‘Z’, agrega ‘AA’ y así sucesivamente….

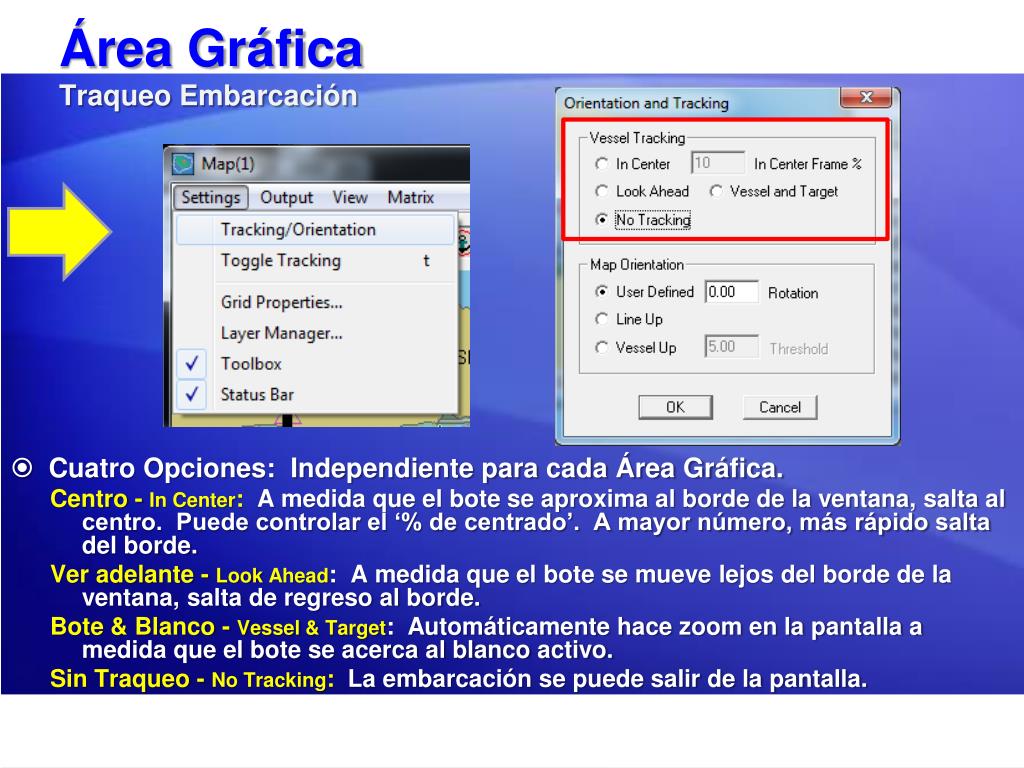

  12. Área GráficaTraqueo Embarcación • Cuatro Opciones: Independiente para cada Área Gráfica. • Centro - In Center: A medida que el bote se aproxima al borde de la ventana, salta al centro. Puede controlar el ‘% de centrado’. A mayor número, más rápido salta del borde. • Ver adelante - Look Ahead: A medida que el bote se mueve lejos del borde de la ventana, salta de regreso al borde. • Bote & Blanco - Vessel & Target: Automáticamente hace zoom en la pantalla a medida que el bote se acerca al blanco activo. • Sin Traqueo - No Tracking: La embarcación se puede salir de la pantalla.

  13. Área GráficaOrientación Mapa • Tres Opciones: • Rotación Definida Usuario - UserDefinedRotation: Le permite definir una rotación fija desde el norte. • Línea Arriba - Line Up: Orienta la línea planeada directamente hacia arriba de la pantalla. • Bote Arriba - Vessel Up: Mantiene la embarcación apuntando hacia ‘arriba’ de la pantalla y rota el ‘mundo’ alrededor de el. • Cada ventana de Área Gráfica puede tener su propia configuración.

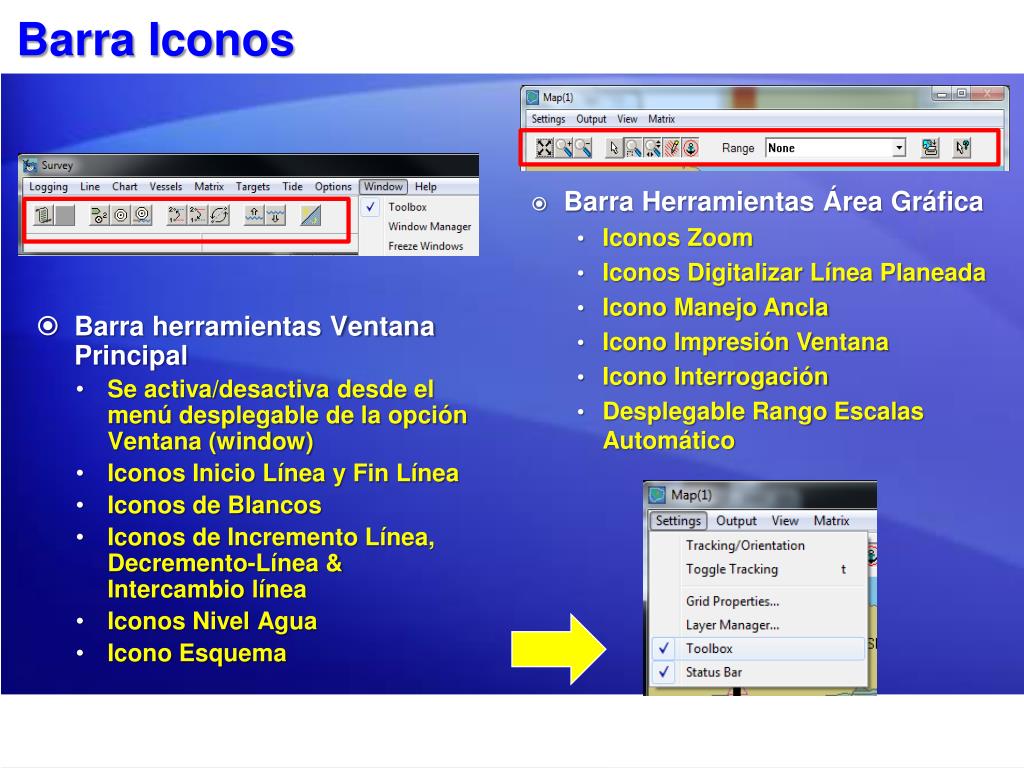

  14. Barra Iconos • Barra herramientas Ventana Principal • Se activa/desactiva desde el menú desplegable de la opción Ventana (window) • Iconos Inicio Línea y Fin Línea • Iconos de Blancos • Iconos de Incremento Línea, Decremento-Línea & Intercambio línea • Iconos Nivel Agua • Icono Esquema • Barra Herramientas Área Gráfica • Iconos Zoom • Iconos Digitalizar Línea Planeada • Icono Manejo Ancla • Icono Impresión Ventana • Icono Interrogación • Desplegable Rango Escalas Automático

  15. Haciendo una Nueva Linea Planeada mientras esta en HYPACK SURVEY

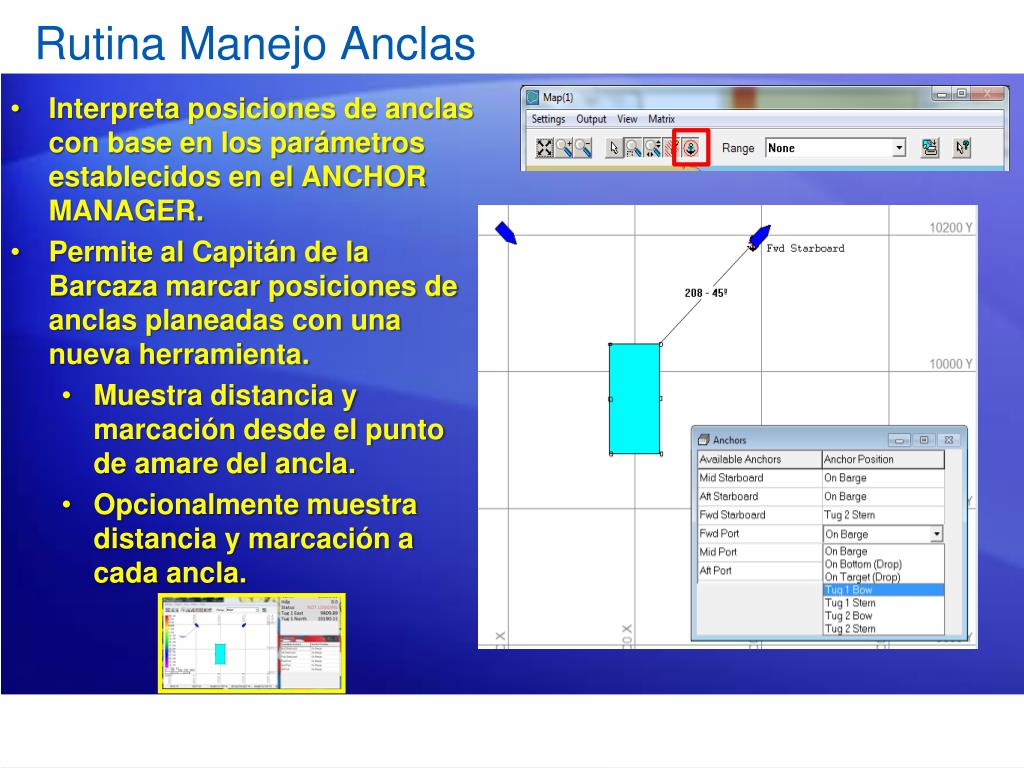

  16. Rutina Manejo Anclas • Interpreta posiciones de anclas con base en los parámetros establecidos en el ANCHOR MANAGER. • Permite al Capitán de la Barcaza marcar posiciones de anclas planeadas con una nueva herramienta. • Muestra distancia y marcación desde el punto de amare del ancla. • Opcionalmente muestra distancia y marcación a cada ancla.
