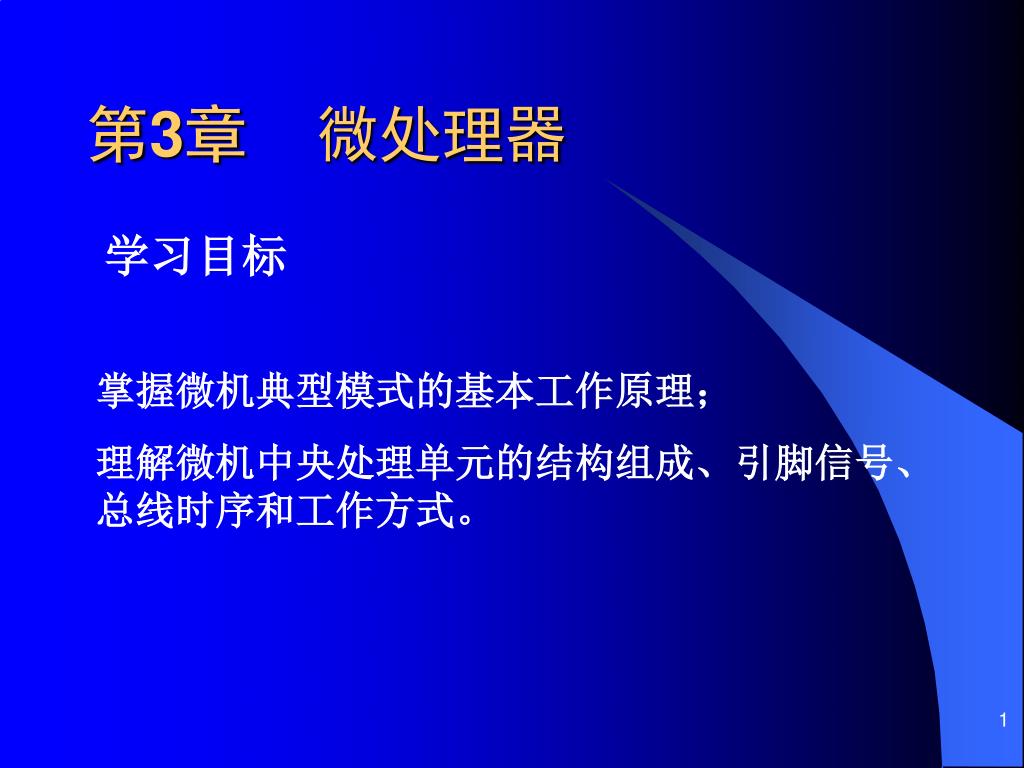

  1. 第3章微处理器 学习目标 掌握微机典型模式的基本工作原理； 理解微机中央处理单元的结构组成、引脚信号、总线时序和工作方式。

  2. 微处理器（MPU: Micro Processing Unit），微型化的中央处理器。 • 中央处理器(CPU:Central Processing Unit)。 • 不加区分，都用CPU表示。 • 8086是高性能的第三代微处理器，16位,内部包含约29,000个晶体管。

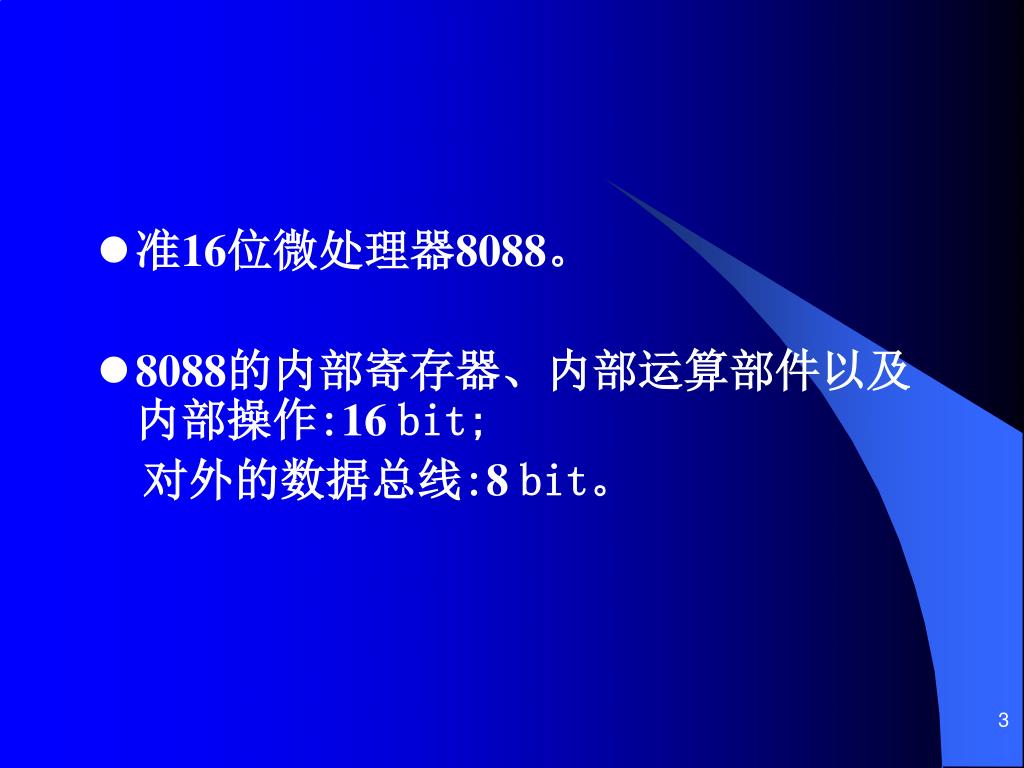

  3. 准16位微处理器8088。 • 8088的内部寄存器、内部运算部件以及内部操作:16 bit; 对外的数据总线:8 bit。

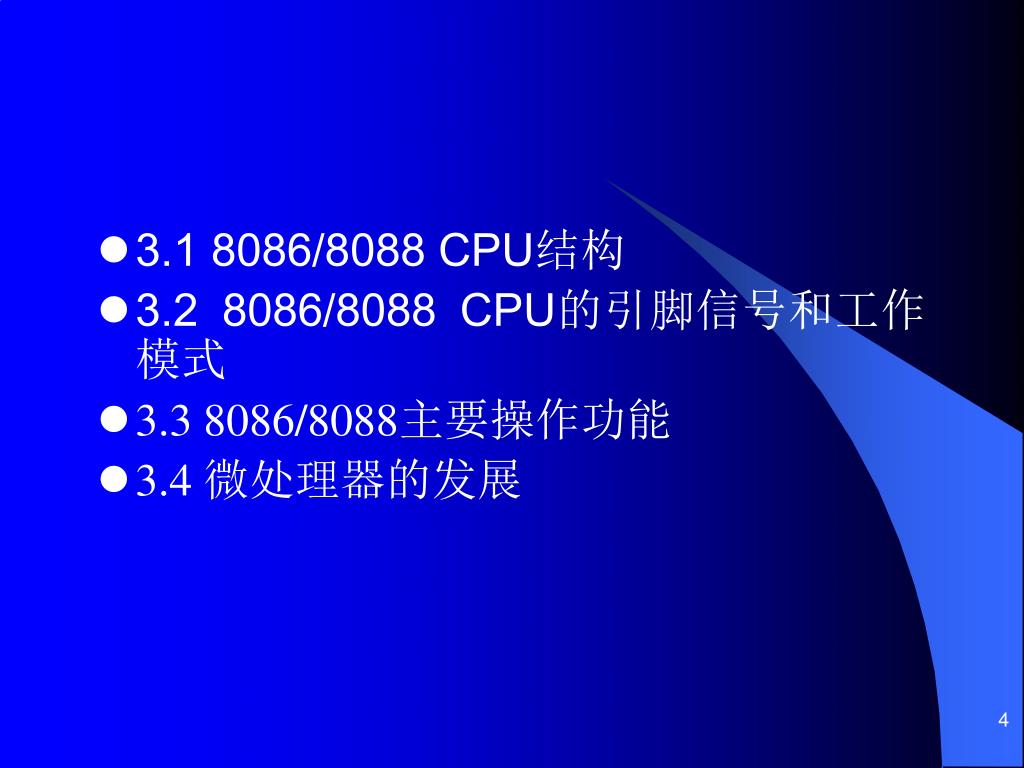

  4. 3.1 8086/8088 CPU结构 • 3.2 8086/8088 CPU的引脚信号和工作模式 • 3.3 8086/8088主要操作功能 • 3.4 微处理器的发展

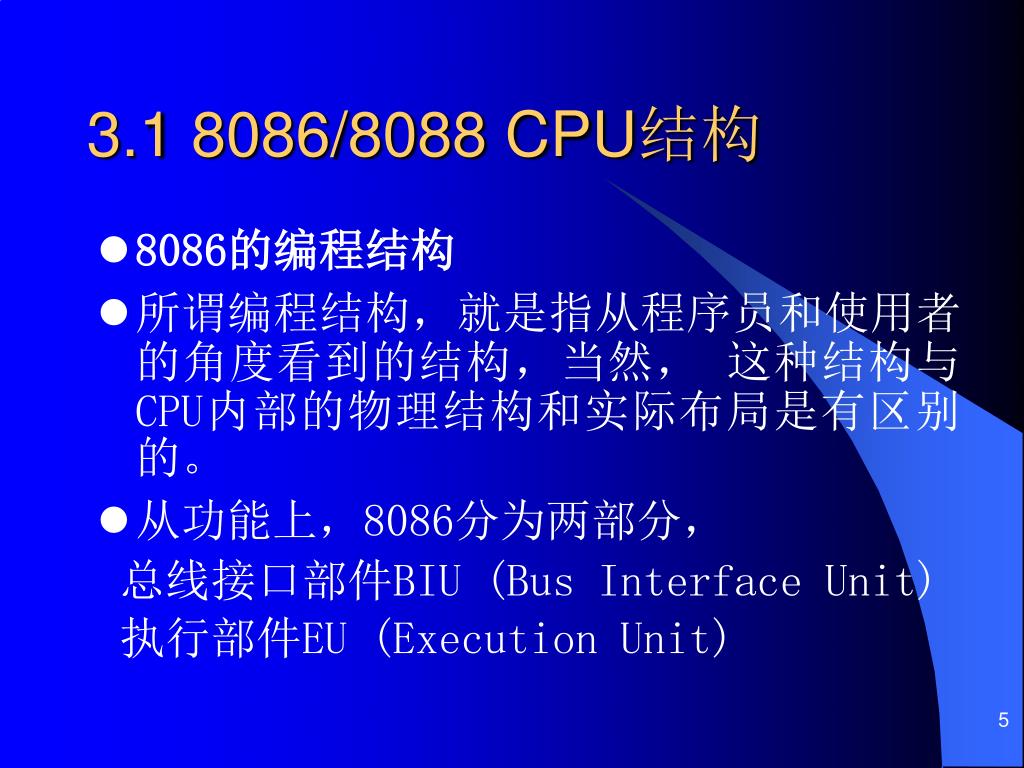

  5. 3.1 8086/8088 CPU结构 • 8086的编程结构 • 所谓编程结构，就是指从程序员和使用者的角度看到的结构，当然， 这种结构与CPU内部的物理结构和实际布局是有区别的。 • 从功能上，8086分为两部分， 总线接口部件BIU (Bus Interface Unit) 执行部件EU (Execution Unit)

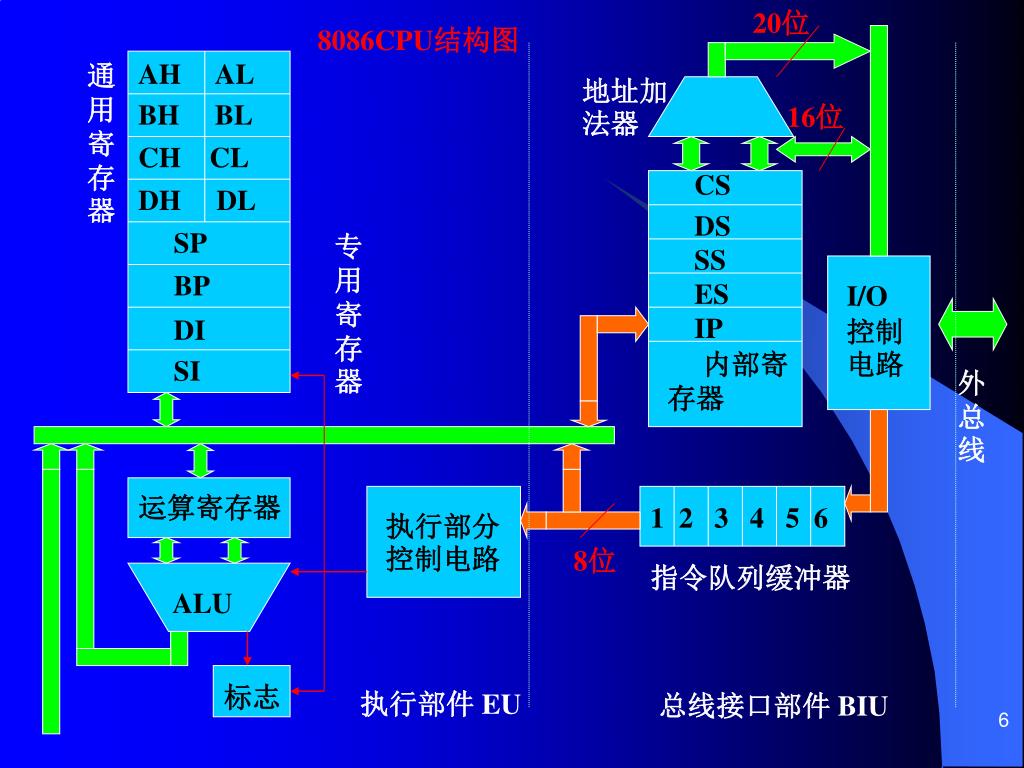

  6. 20位 8086CPU结构图 通用寄存器 AH AL 地址加法器 BH BL 16位 CH CL CS DH DL DS SP 专用寄存器 SS BP ES I/O控制电路 IP DI 内部寄存器 SI 外总线 运算寄存器 1 2 3 4 5 6 执行部分控制电路 8位 指令队列缓冲器 ALU 标志 执行部件 EU 总线接口部件 BIU

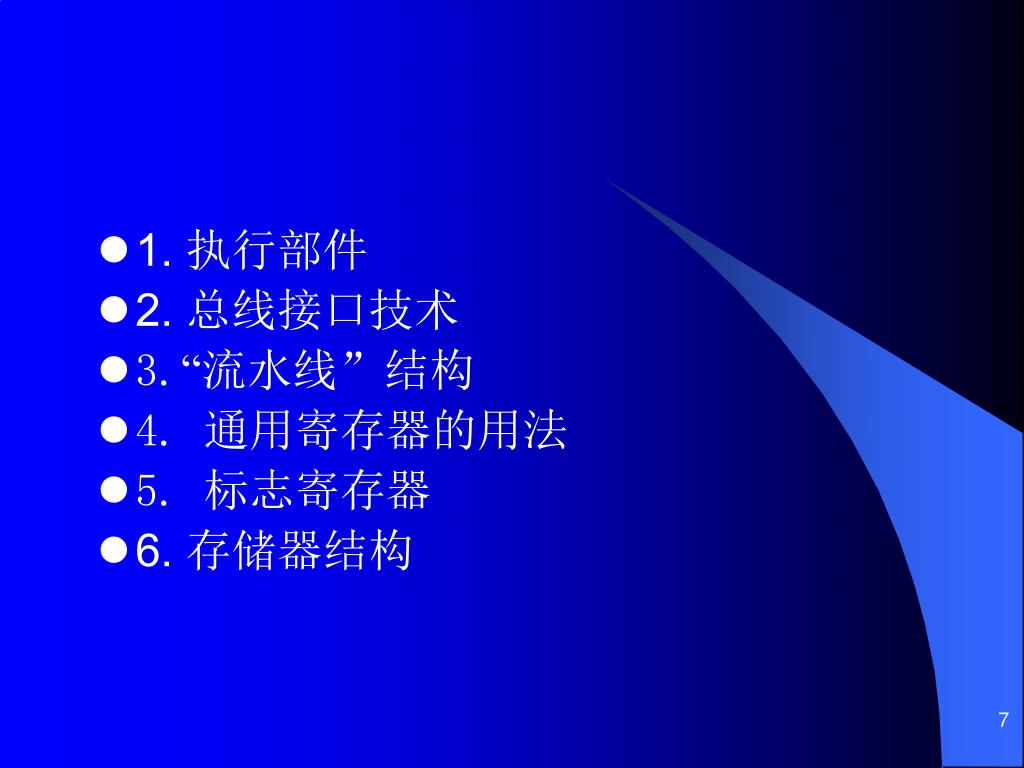

  7. 1. 执行部件 • 2. 总线接口技术 • 3.“流水线”结构 • 4. 通用寄存器的用法 • 5. 标志寄存器 • 6. 存储器结构

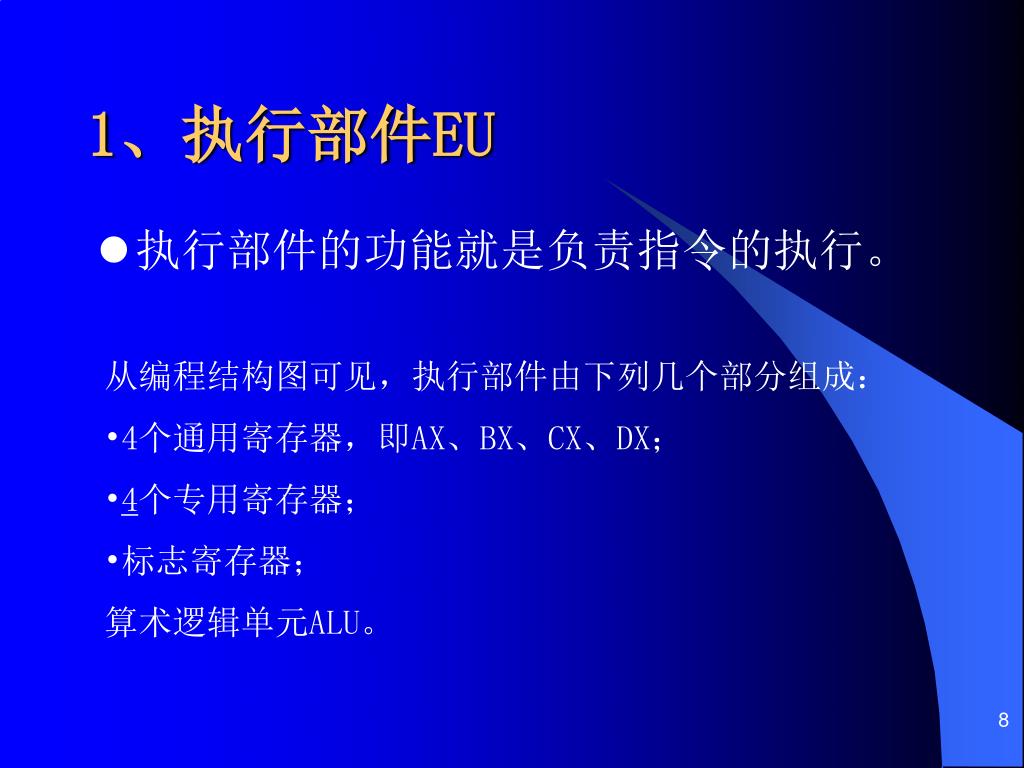

  8. 1、执行部件EU • 执行部件的功能就是负责指令的执行。 • 从编程结构图可见，执行部件由下列几个部分组成： • 4个通用寄存器，即AX、BX、CX、DX； • 4个专用寄存器； • 标志寄存器； • 算术逻辑单元ALU。

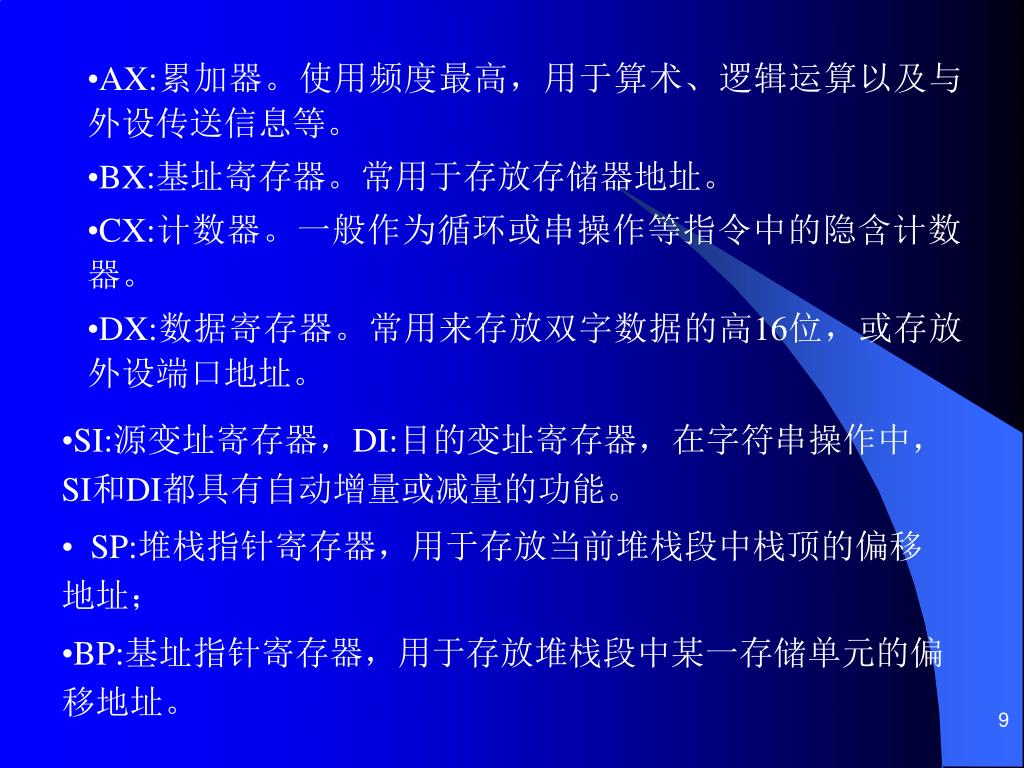

  9. AX:累加器。使用频度最高，用于算术、逻辑运算以及与外设传送信息等。AX:累加器。使用频度最高，用于算术、逻辑运算以及与外设传送信息等。 • BX:基址寄存器。常用于存放存储器地址。 • CX:计数器。一般作为循环或串操作等指令中的隐含计数器。 • DX:数据寄存器。常用来存放双字数据的高16位，或存放外设端口地址。 • SI:源变址寄存器，DI:目的变址寄存器，在字符串操作中，SI和DI都具有自动增量或减量的功能。 • SP:堆栈指针寄存器，用于存放当前堆栈段中栈顶的偏移地址； • BP:基址指针寄存器，用于存放堆栈段中某一存储单元的偏移地址。

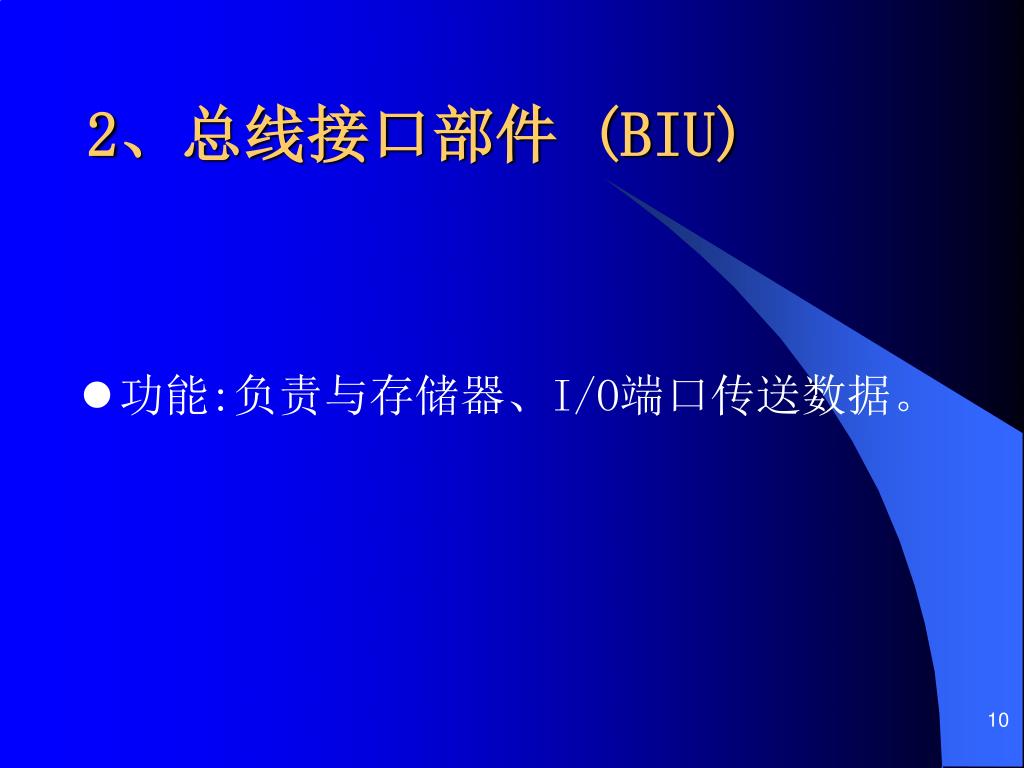

  10. 2、总线接口部件 (BIU) • 功能:负责与存储器、I/O端口传送数据。

  11. 总线接口部件由下列各部分组成： （1）4个段地址寄存器； CS——16位的代码段寄存器； DS——16位的数据段寄存器； ES——16位的扩展段寄存器； SS——16位的堆栈段寄存器；

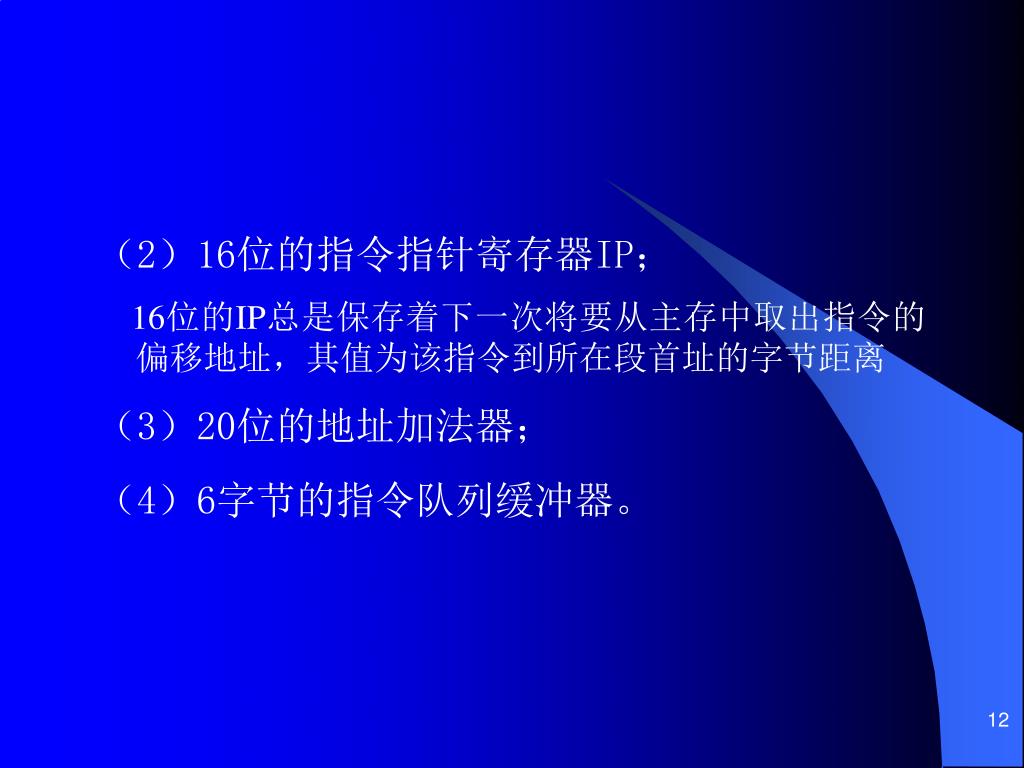

  12. （2）16位的指令指针寄存器IP； 16位的IP总是保存着下一次将要从主存中取出指令的偏移地址，其值为该指令到所在段首址的字节距离 （3）20位的地址加法器； （4）6字节的指令队列缓冲器。

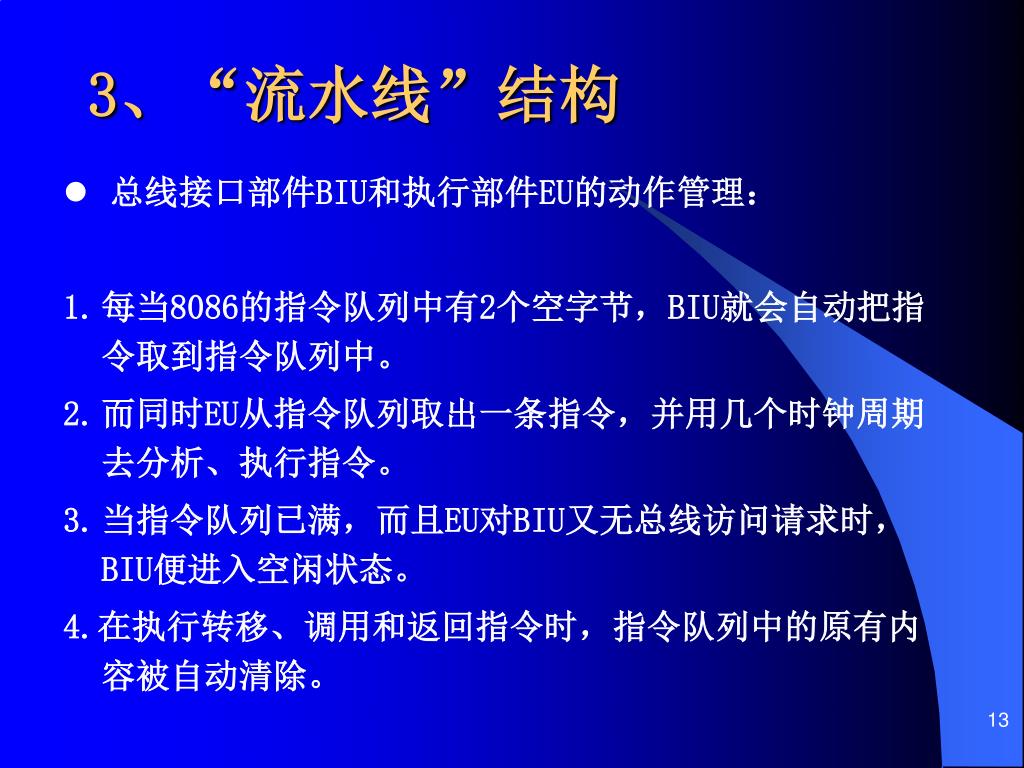

  13. 3、“流水线”结构 • 总线接口部件BIU和执行部件EU的动作管理： • 每当8086的指令队列中有2个空字节，BIU就会自动把指令取到指令队列中。 • 而同时EU从指令队列取出一条指令，并用几个时钟周期去分析、执行指令。 • 当指令队列已满，而且EU对BIU又无总线访问请求时，BIU便进入空闲状态。 4.在执行转移、调用和返回指令时，指令队列中的原有内容被自动清除。

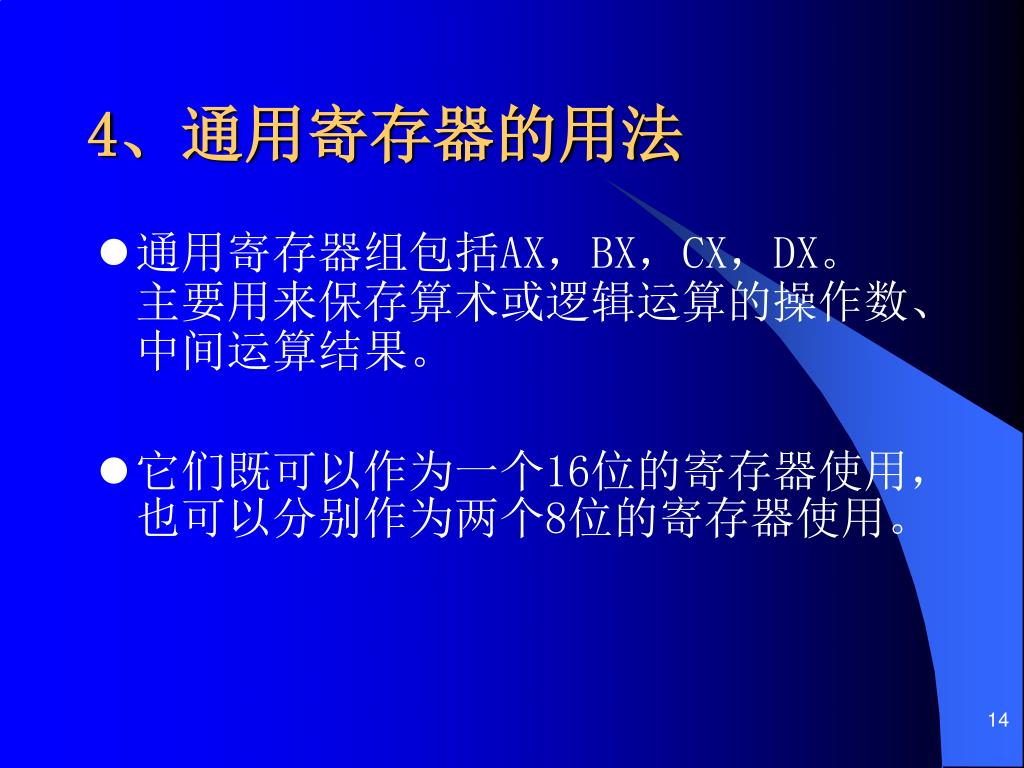

  14. 4、通用寄存器的用法 • 通用寄存器组包括AX，BX，CX，DX。 主要用来保存算术或逻辑运算的操作数、中间运算结果。 • 它们既可以作为一个16位的寄存器使用，也可以分别作为两个8位的寄存器使用。

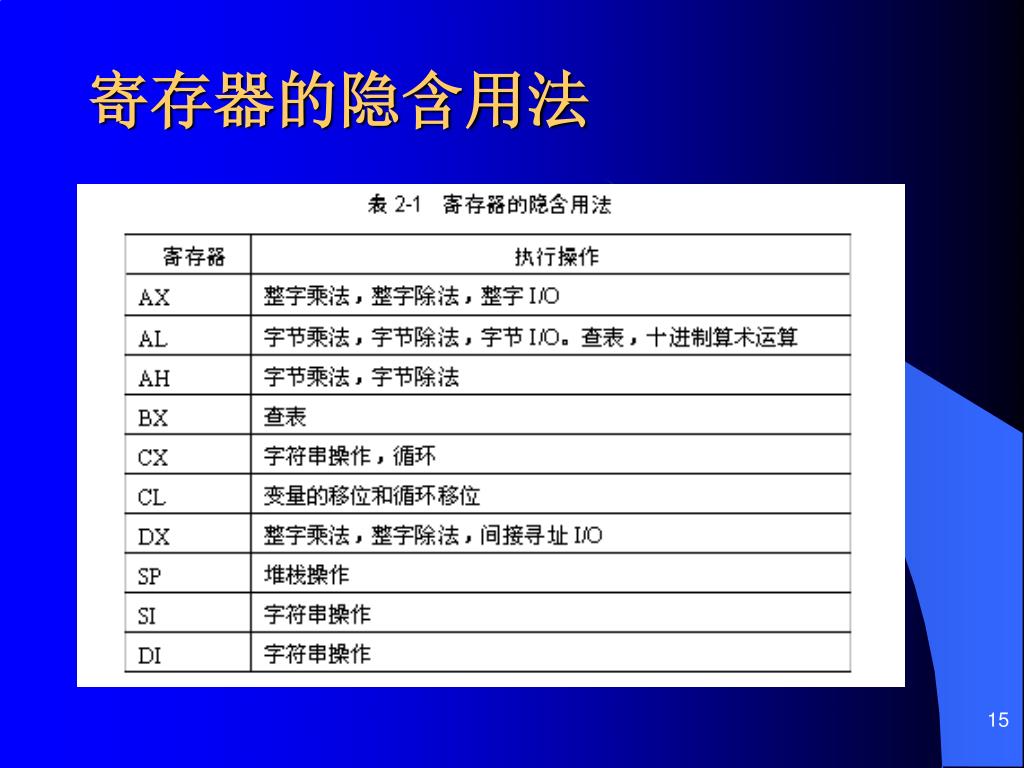

  15. 寄存器的隐含用法

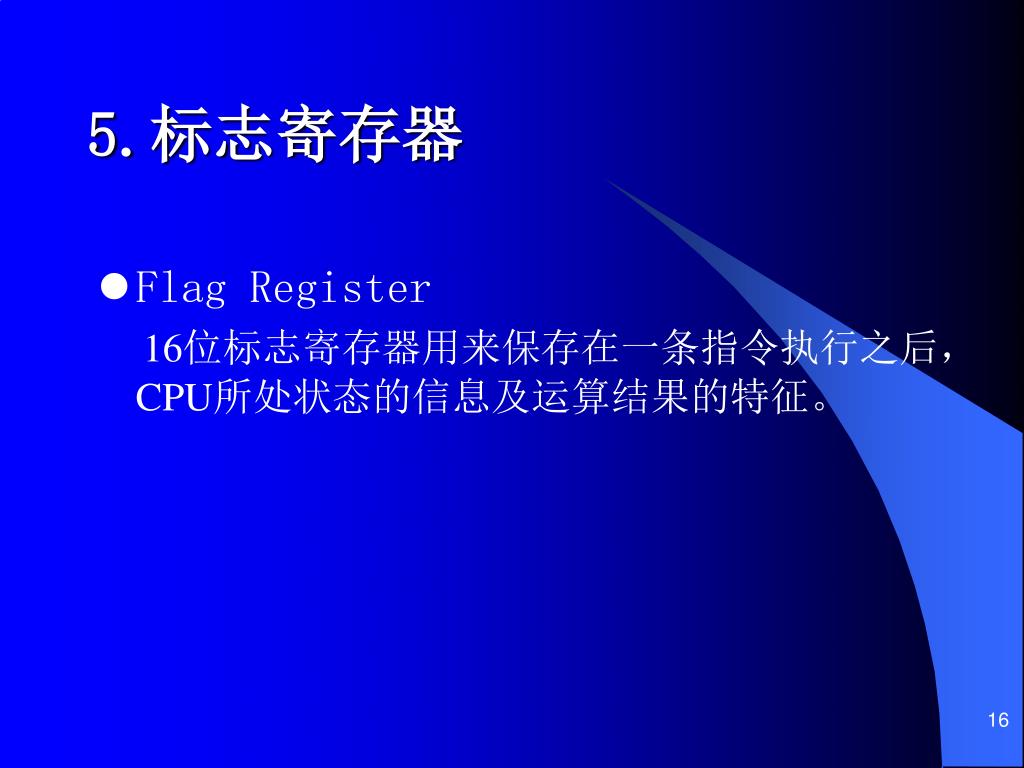

  16. 5.标志寄存器 • Flag Register 16位标志寄存器用来保存在一条指令执行之后，CPU所处状态的信息及运算结果的特征。

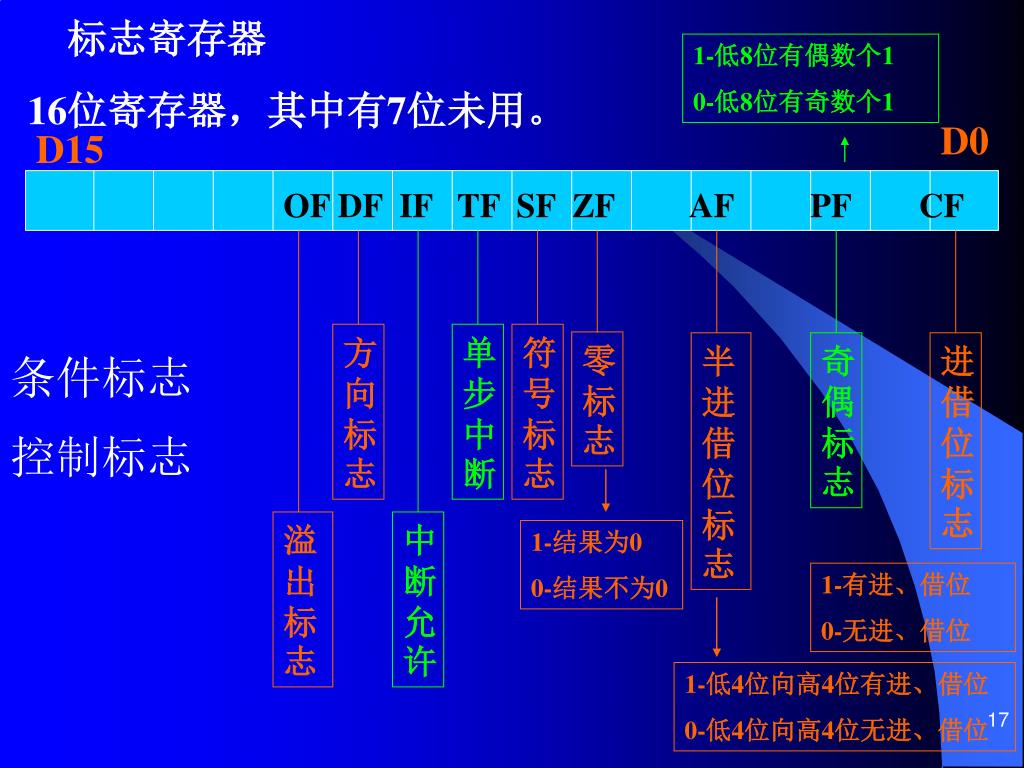

  17. 标志寄存器 16位寄存器，其中有7位未用。 1-低8位有偶数个1 0-低8位有奇数个1 D0 D15 OF DF IF TF SF ZF AF PF CF 方向标志 单步中断 符号标志 零标志 半进借位标志 奇偶标志 进借位标志 条件标志 控制标志 溢出标志 中断允许 1-结果为0 0-结果不为0 1-有进、借位 0-无进、借位 1-低4位向高4位有进、借位 0-低4位向高4位无进、借位

  18. 1．条件标志 （1）进位标志CF （2）零标志ZF （3）符号标志SF （4）溢出标志 OF （5）奇偶标志 PF :运算结果中有偶数个1，置1 （6）辅助进位标志AF：D3到D4的进/借位

  19. 2．控制标志 • （1）方向标志DF：=1,地址递减。 • （2）中断允许标志IF： =1,中断允许。 • （3）追踪标志TF：=1,单步执行。

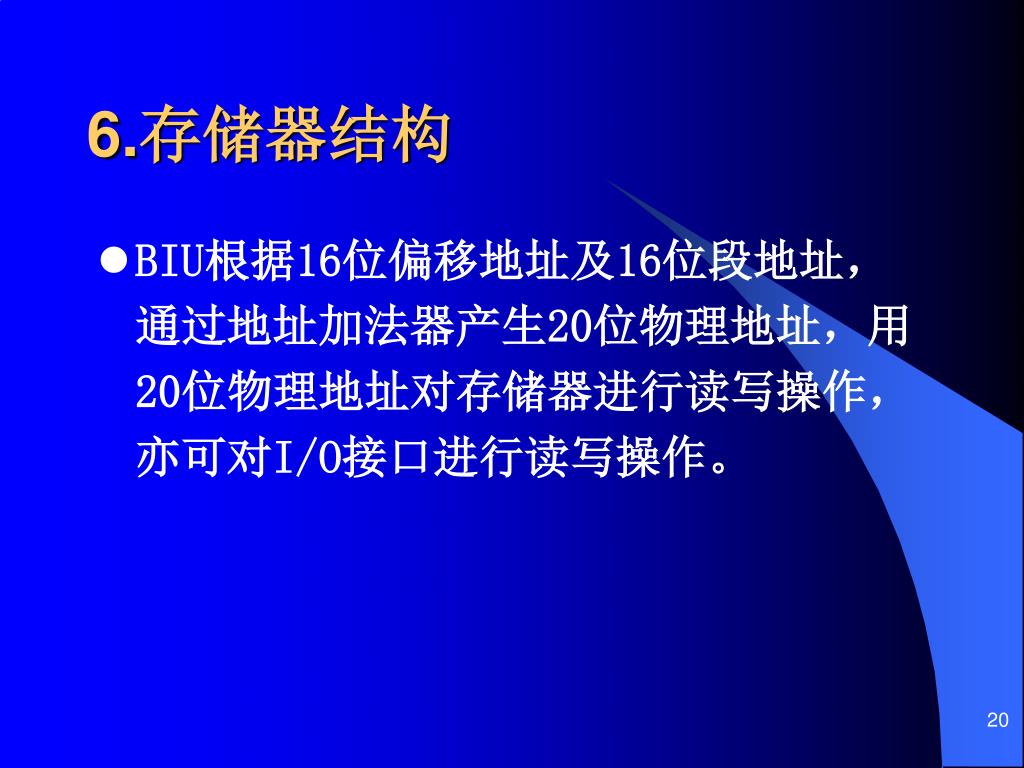

  20. 6.存储器结构 • BIU根据16位偏移地址及16位段地址，通过地址加法器产生20位物理地址，用20位物理地址对存储器进行读写操作，亦可对I/O接口进行读写操作。

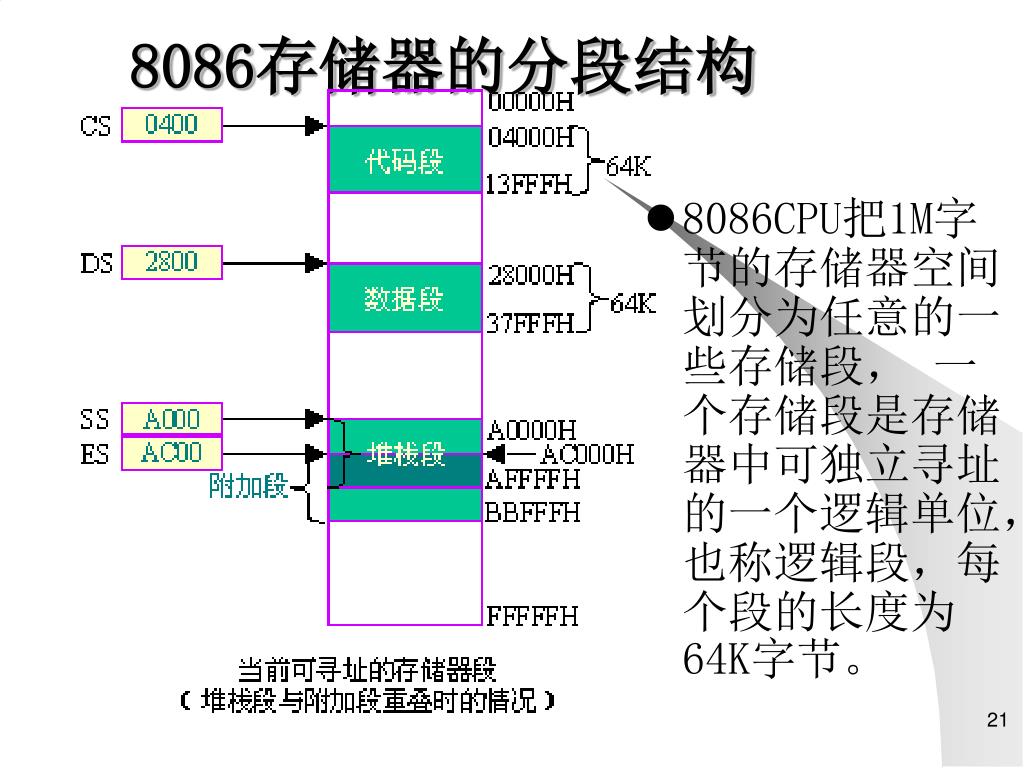

  21. 8086存储器的分段结构 • 8086CPU把1M字节的存储器空间划分为任意的一些存储段， 一个存储段是存储器中可独立寻址的一个逻辑单位，也称逻辑段，每个段的长度为64K字节。

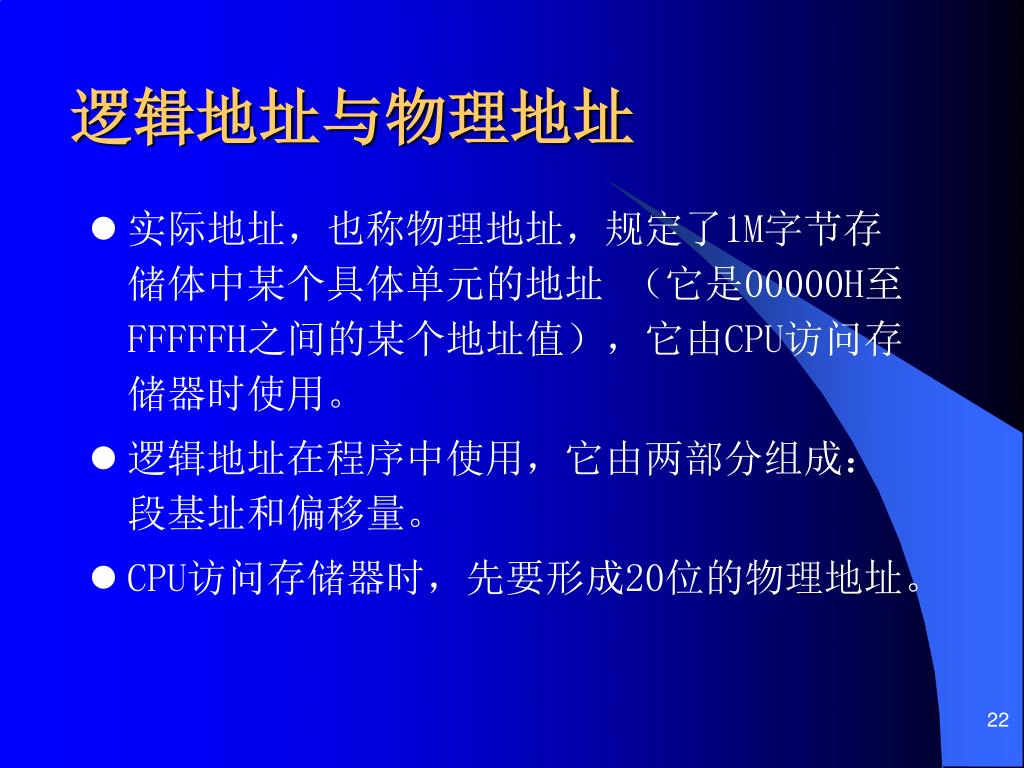

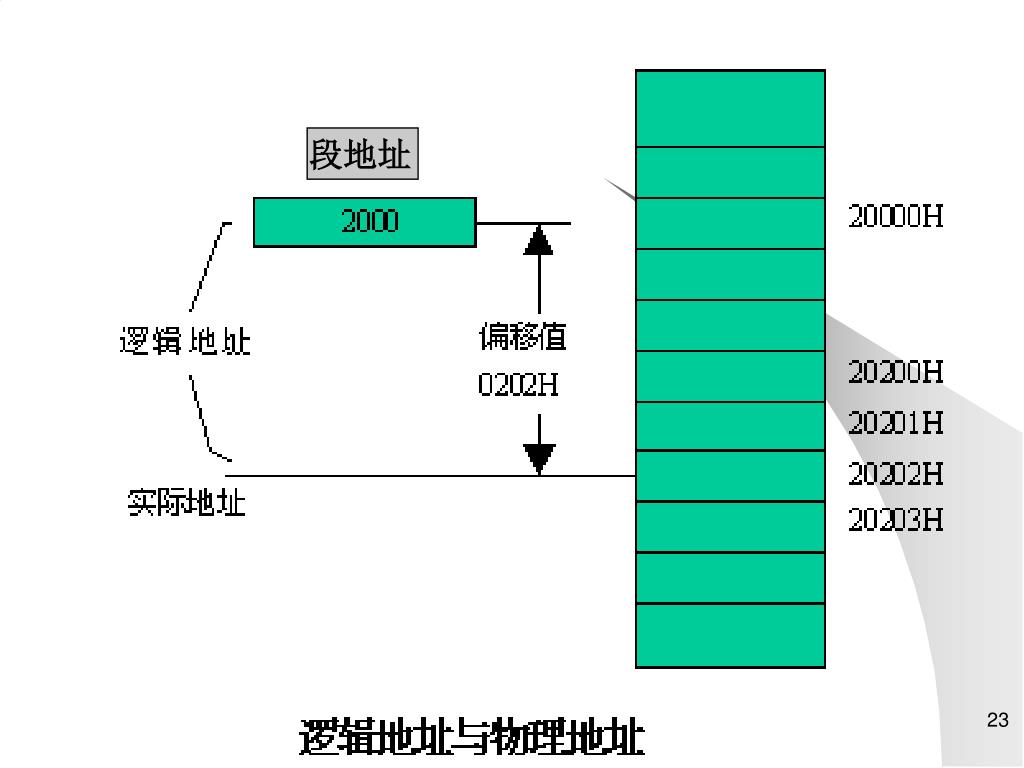

  22. 逻辑地址与物理地址 • 实际地址，也称物理地址，规定了1M字节存储体中某个具体单元的地址 （它是00000H至FFFFFH之间的某个地址值），它由CPU访问存储器时使用。 • 逻辑地址在程序中使用，它由两部分组成：段基址和偏移量。 • CPU访问存储器时，先要形成20位的物理地址。

  23. 段地址

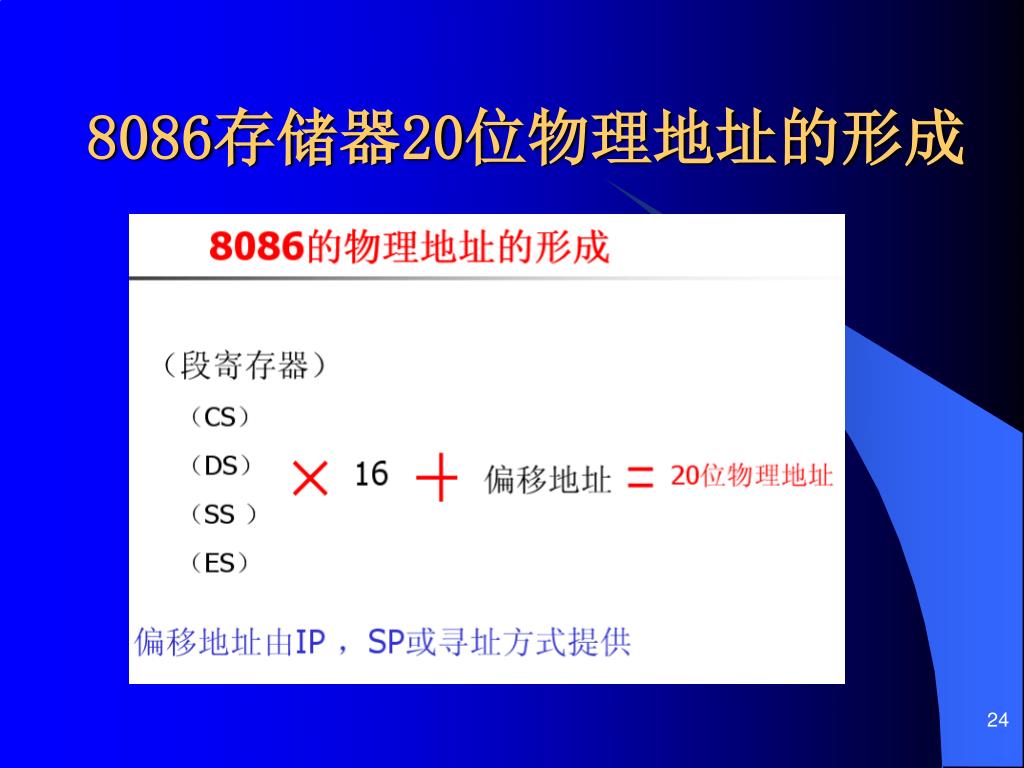

  24. 8086存储器20位物理地址的形成

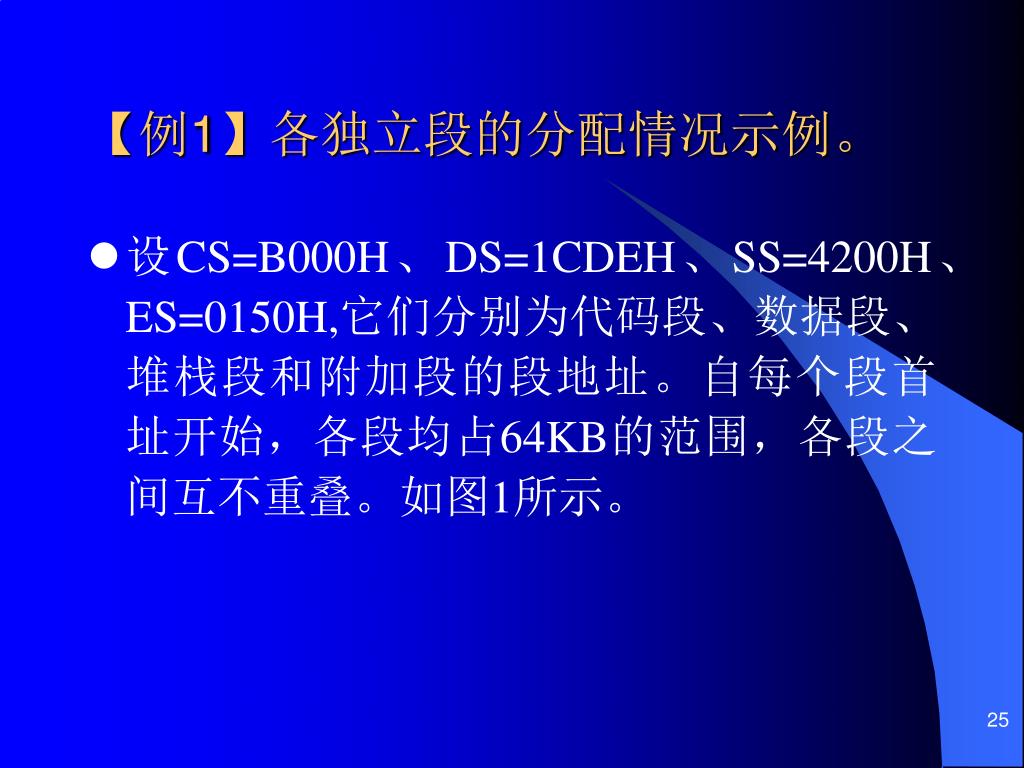

  25. 【例1】各独立段的分配情况示例。 • 设CS=B000H、DS=1CDEH、SS=4200H、ES=0150H,它们分别为代码段、数据段、堆栈段和附加段的段地址。自每个段首址开始，各段均占64KB的范围，各段之间互不重叠。如图1所示。

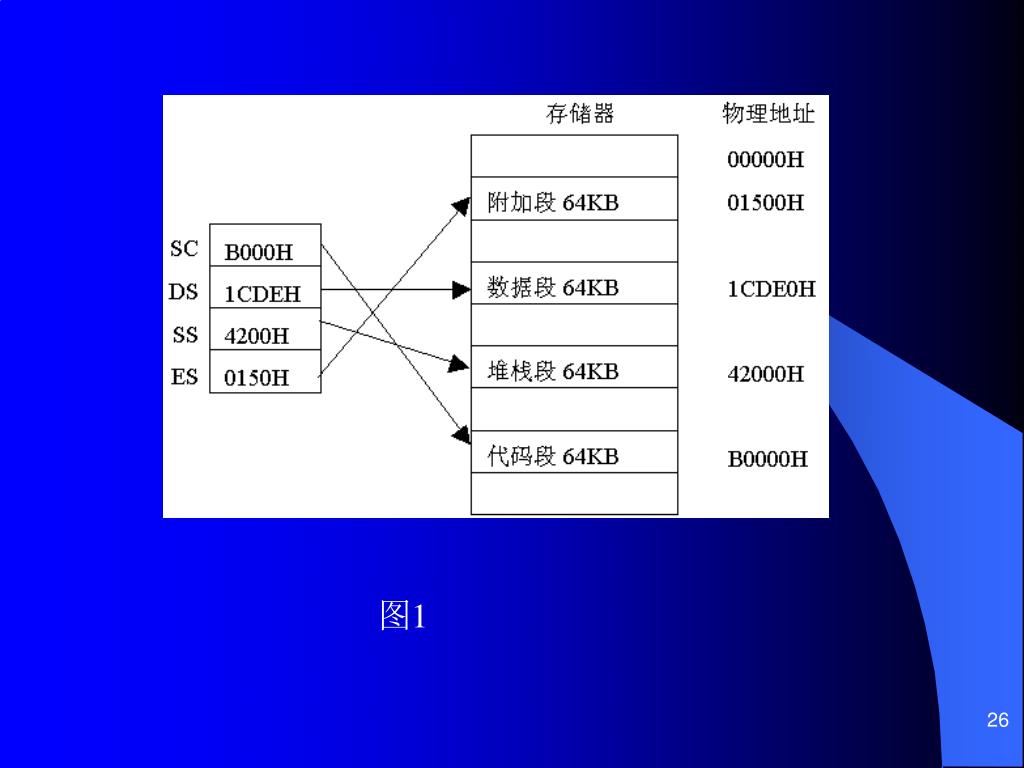

  26. 图1

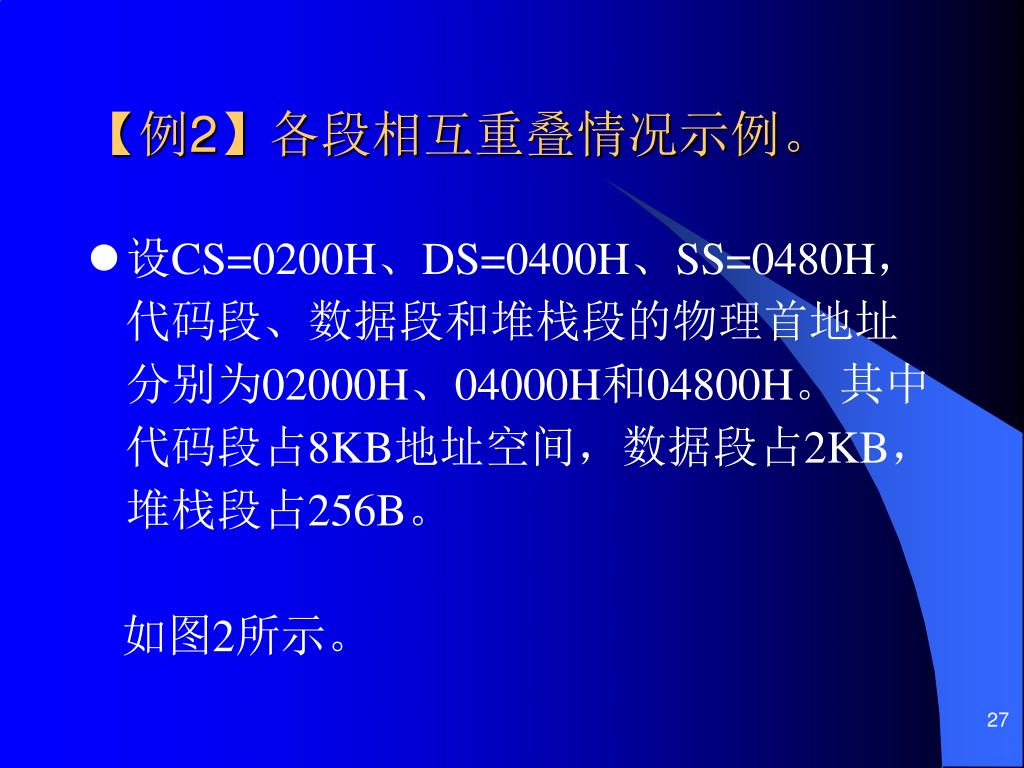

  27. 【例2】各段相互重叠情况示例。 • 设CS=0200H、DS=0400H、SS=0480H，代码段、数据段和堆栈段的物理首地址分别为02000H、04000H和04800H。其中代码段占8KB地址空间，数据段占2KB，堆栈段占256B。 如图2所示。

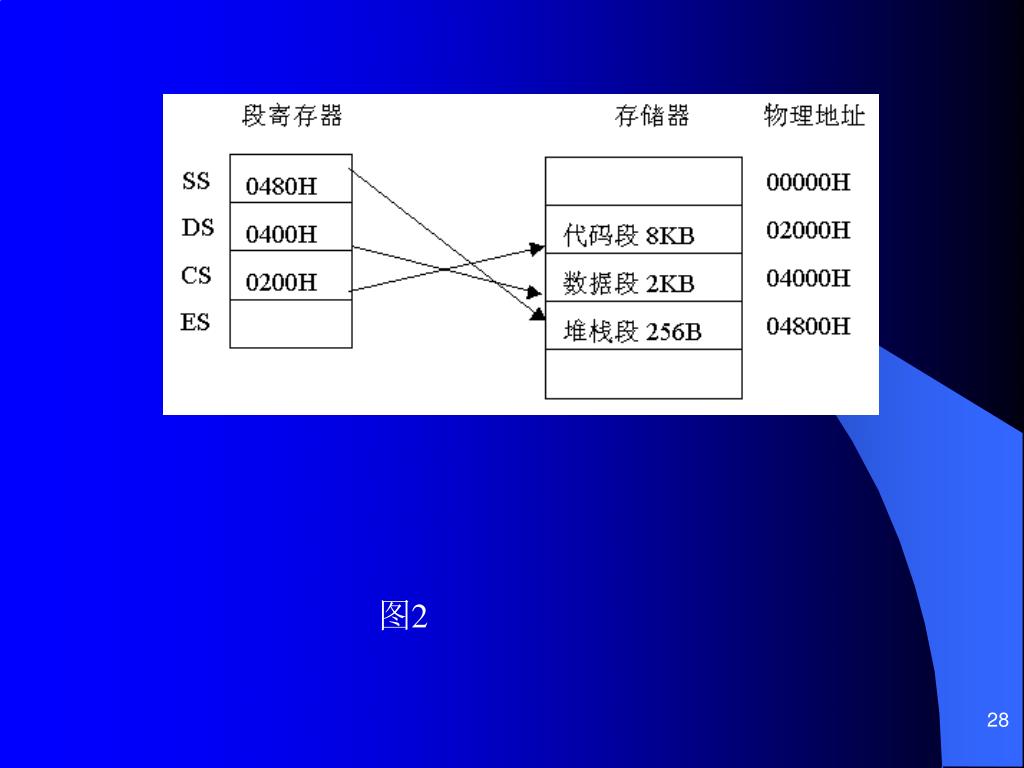

  28. 图2

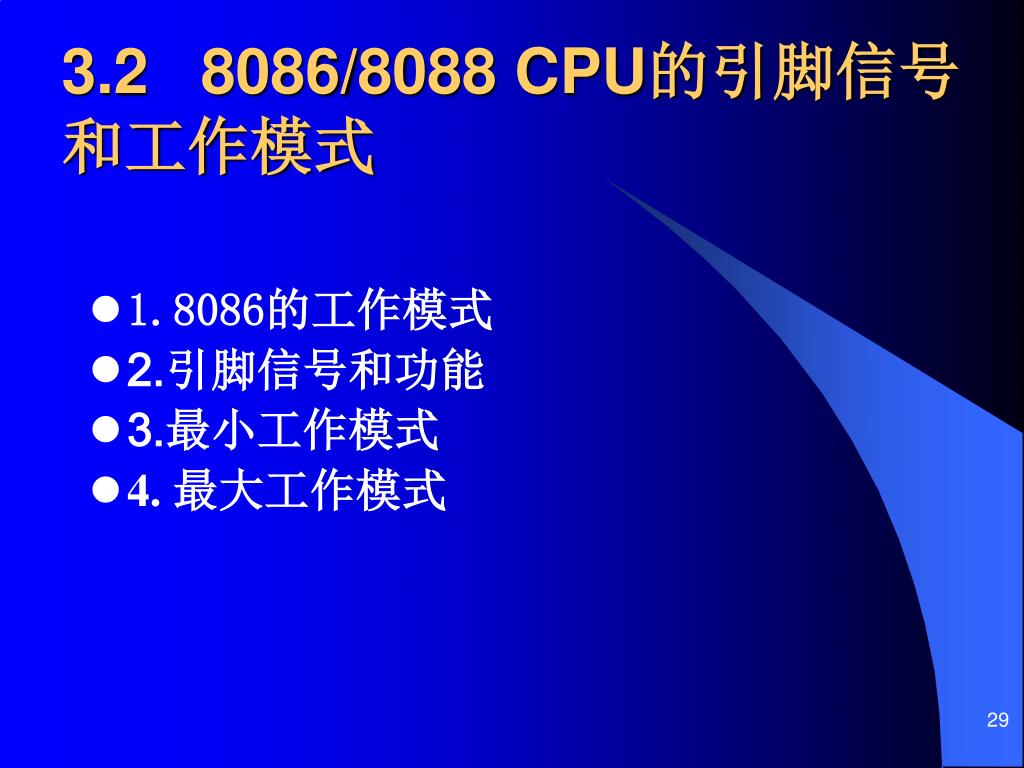

  29. 3.2 8086/8088 CPU的引脚信号和工作模式 • 1.8086的工作模式 • 2.引脚信号和功能 • 3.最小工作模式 • 4. 最大工作模式

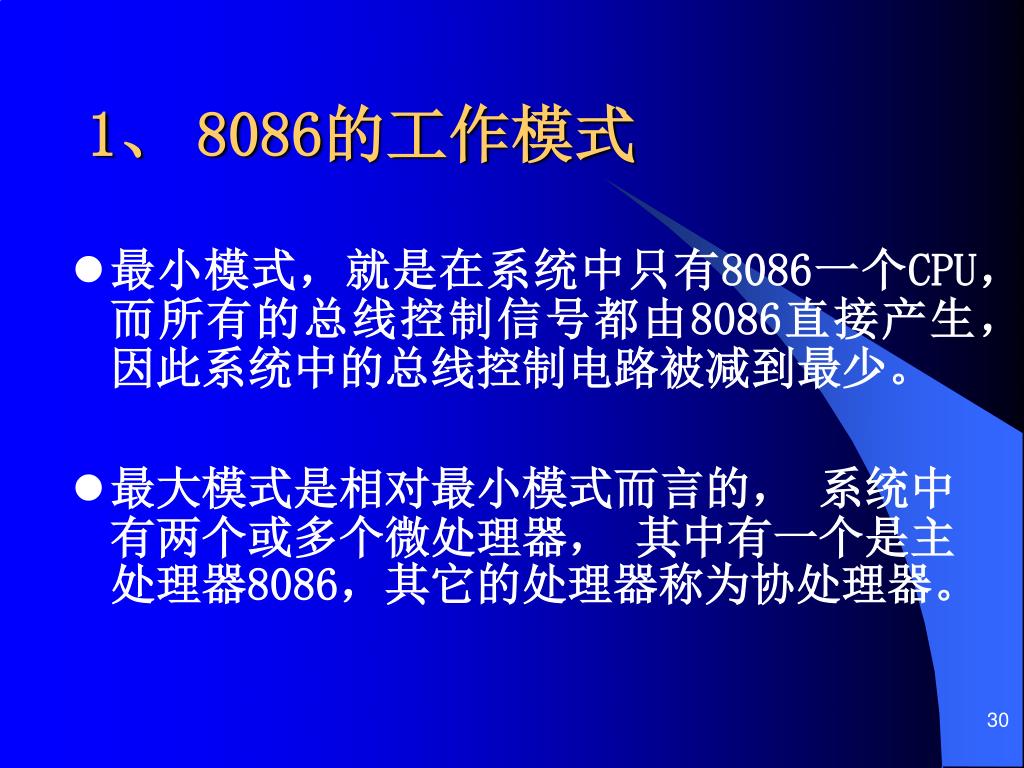

  30. 1、8086的工作模式 • 最小模式，就是在系统中只有8086一个CPU， 而所有的总线控制信号都由8086直接产生，因此系统中的总线控制电路被减到最少。 • 最大模式是相对最小模式而言的， 系统中有两个或多个微处理器， 其中有一个是主处理器8086，其它的处理器称为协处理器。

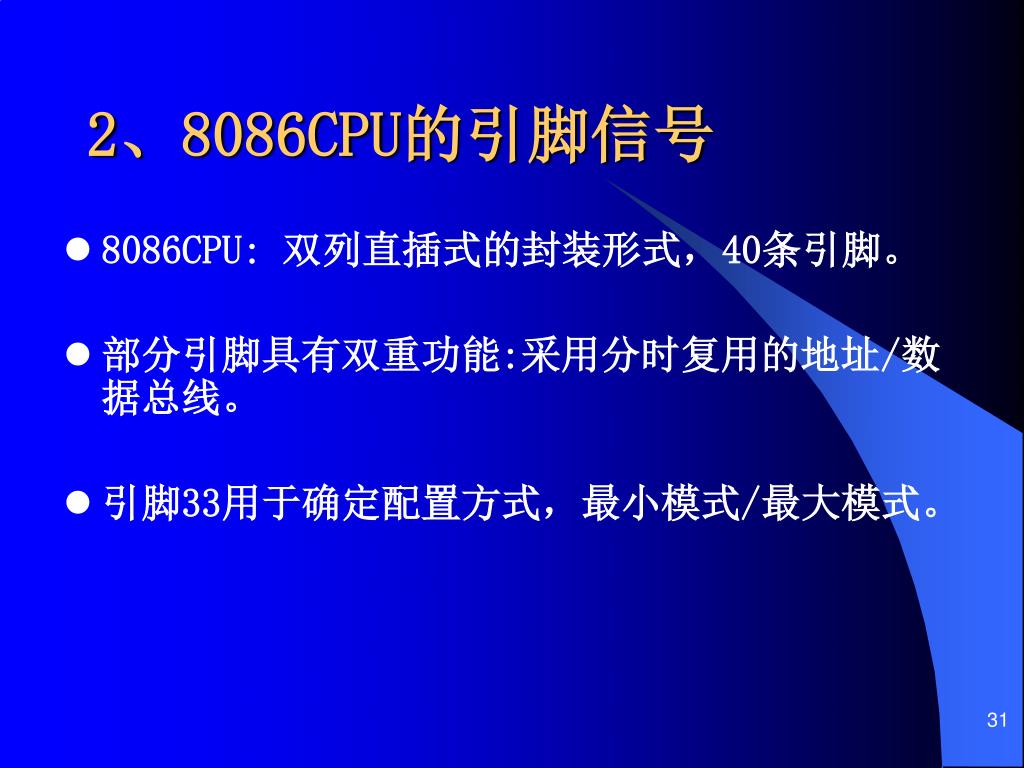

  31. 2、8086CPU的引脚信号 • 8086CPU: 双列直插式的封装形式，40条引脚。 • 部分引脚具有双重功能:采用分时复用的地址/数据总线。 • 引脚33用于确定配置方式，最小模式/最大模式。

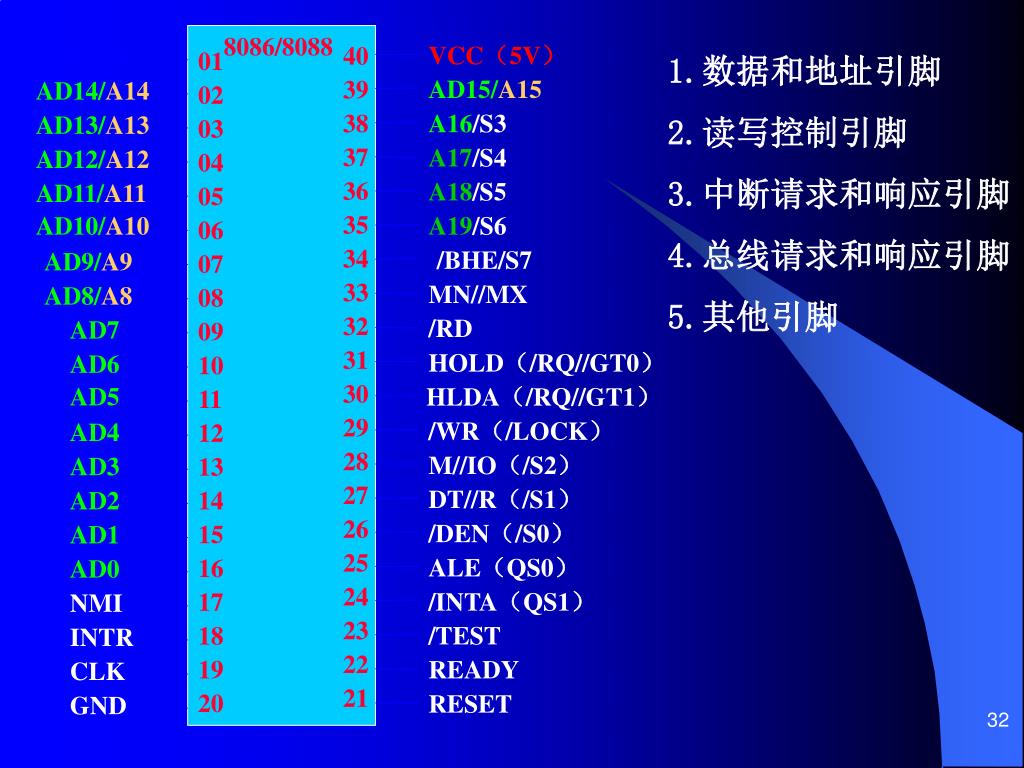

  32. 8086/8088 4039383736353433323130292827262524232221 VCC（5V） GND 0102030405060708091011121314151617181920 1.数据和地址引脚 2.读写控制引脚 3.中断请求和响应引脚 4.总线请求和响应引脚 5.其他引脚 AD15/A15 AD14/A14 A16/S3 AD13/A13 A17/S4 AD12/A12 A18/S5 AD11/A11 AD10/A10 A19/S6 /BHE/S7 AD9/A9 MN//MX AD8/A8 /RD AD7 HOLD（/RQ//GT0） AD6 AD5 HLDA（/RQ//GT1） /WR（/LOCK） AD4 M//IO（/S2） AD3 DT//R（/S1） AD2 /DEN（/S0） AD1 ALE（QS0） AD0 /INTA（QS1） NMI /TEST INTR READY CLK RESET GND

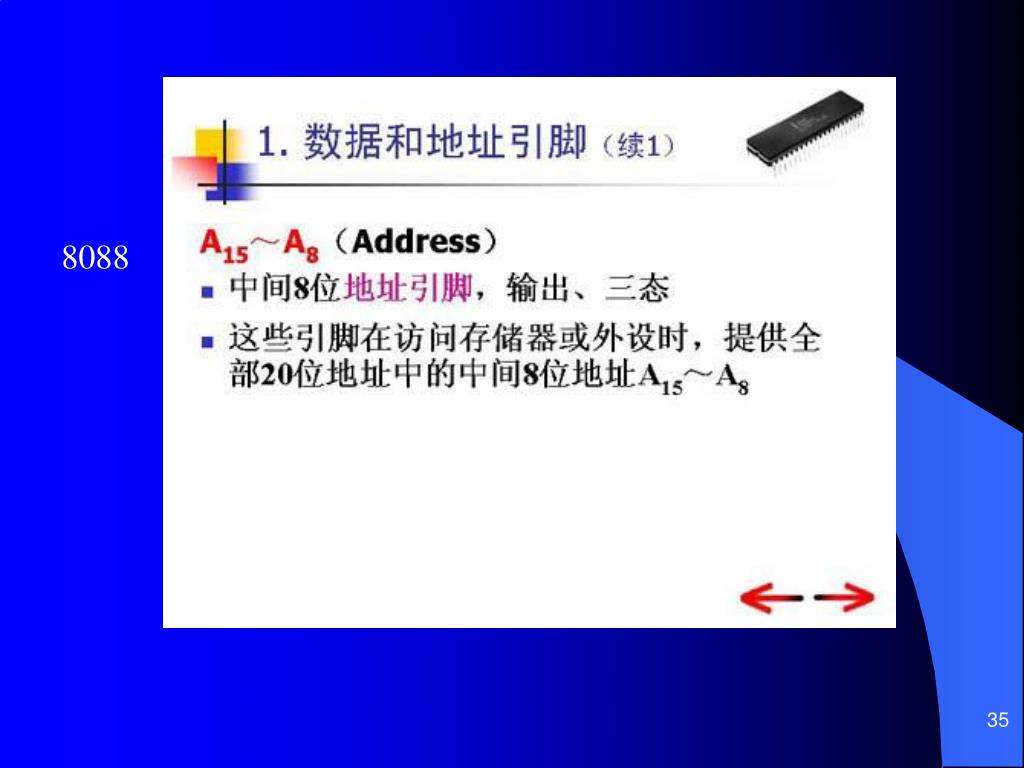

  33. 8088

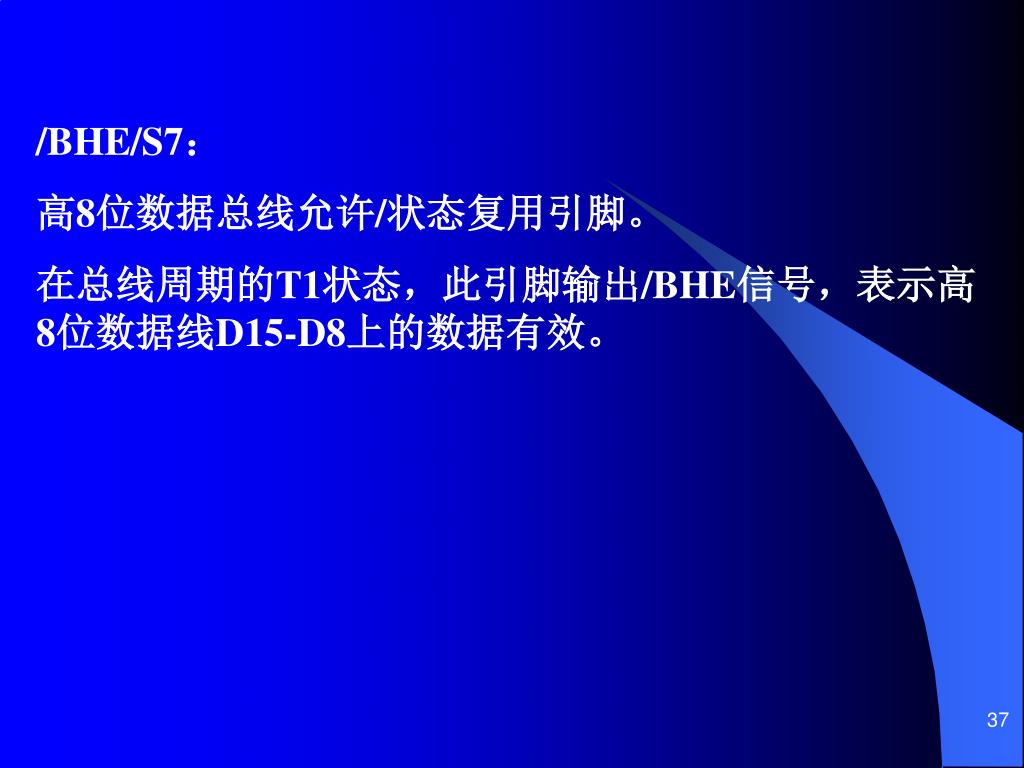

  34. /BHE/S7： 高8位数据总线允许/状态复用引脚。 在总线周期的T1状态，此引脚输出/BHE信号，表示高8位数据线D15-D8上的数据有效。

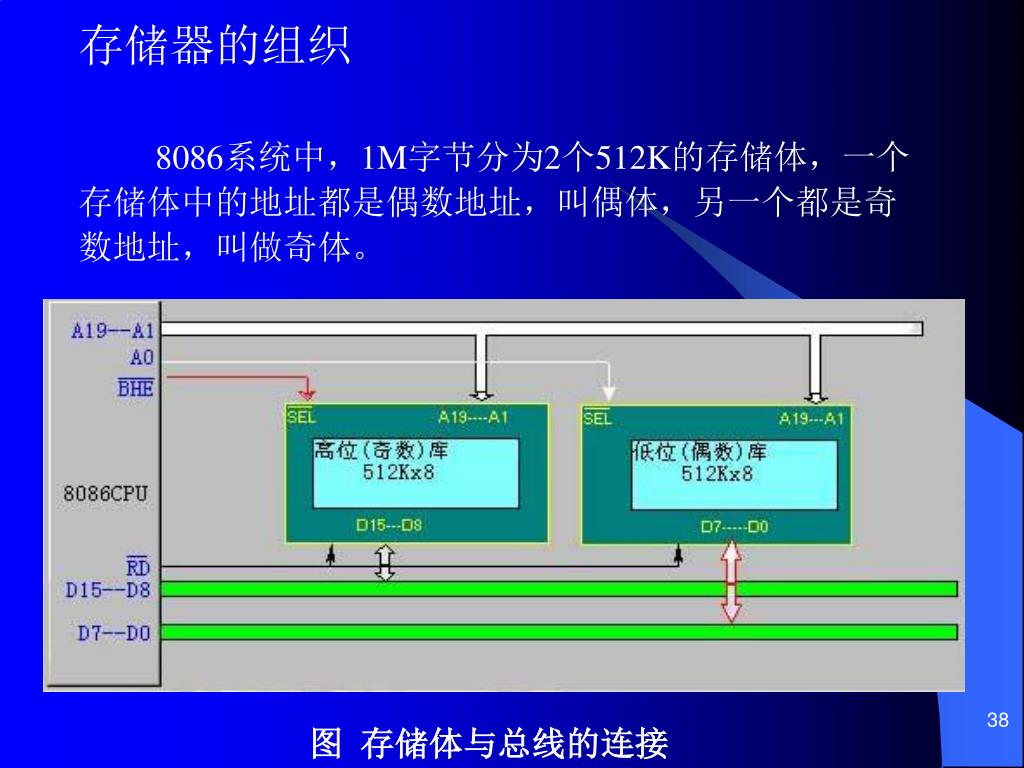

  35. 存储器的组织 8086系统中，1M字节分为2个512K的存储体，一个 存储体中的地址都是偶数地址，叫偶体，另一个都是奇 数地址，叫做奇体。 图 存储体与总线的连接

  36. 操作 A0 使用的数据线 存取规则字 0 0 AD15-AD0 传送偶地址的一个字节 1 0 AD7-AD0 传送奇地址的一个字节 0 1 AD15-AD8 存取非规则字 0 1 AD15-AD8（第一个总线周期） 1 0 AD7-AD0（第二个总线周期） • 指出当前使用的数据总线--- 和A0
