VM Memory Management

1. VM Memory Management Thomas Nguyen 13.05.2009

2. VM Memory Management • Was ist Memory Management? • Was hat Garbage Collection mit Memory Management zu tun? • Wie funktioniert ein Garbage Collector?

3. Memory Management? • Speicher ist begrenzt • Lebenszyklus von Java Objekten • Speicher zuordnen (allokieren) • Speicher freigeben (deallokieren) • Heikle Sache – nicht ungefährlich!

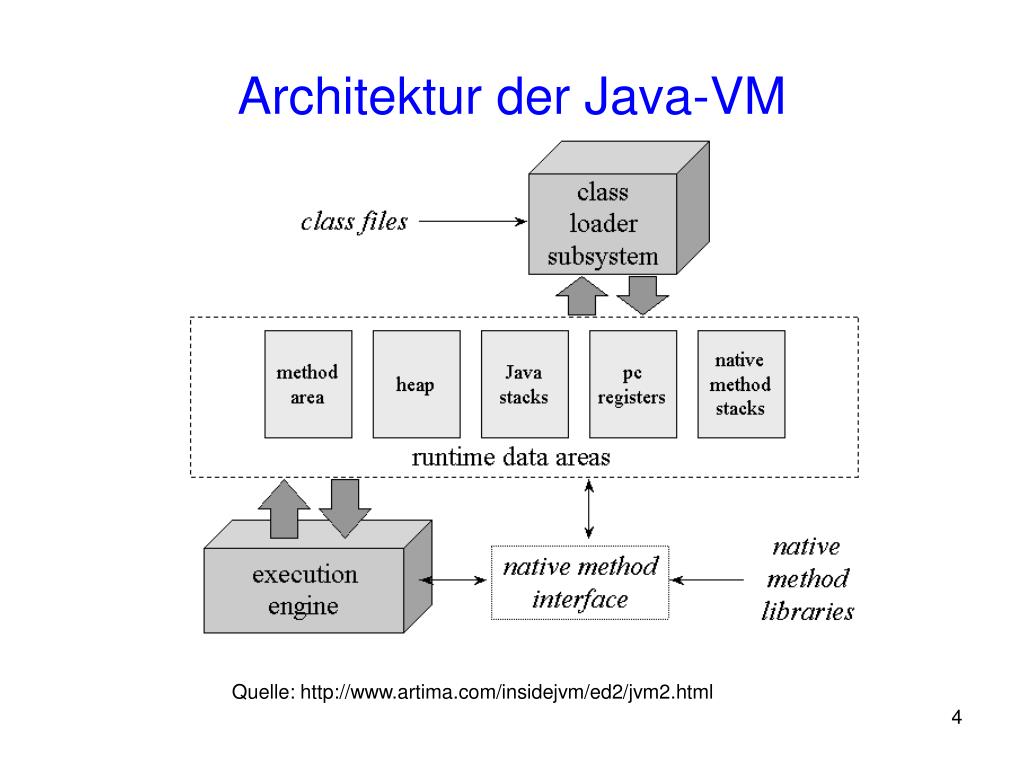

4. Architektur der Java-VM Quelle: http://www.artima.com/insidejvm/ed2/jvm2.html

5. Method Area CLASS A Constant Pool Class B Class A Fields Methods Attributes Architektur der Java VM

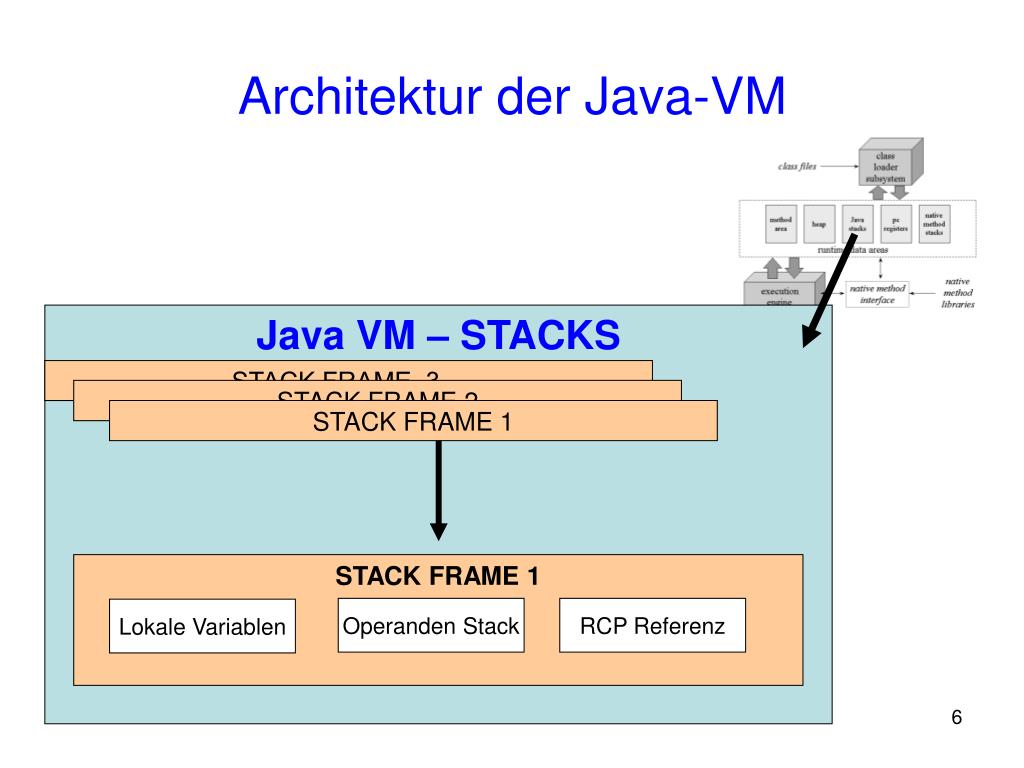

6. Architektur der Java-VM Java VM – STACKS STACK FRAME 3… STACK FRAME 2 STACK FRAME 1 STACK FRAME 1 Operanden Stack RCP Referenz Lokale Variablen

7. … 1 2 3 4 5 6 7 HEAP • Dynamischer Speicher • Mit „New“ angelegte JAVA Objekte liegen hier • New“ reserviert den benötigten Speicherplatz, Adresse wird als Referenz zurückgegeben • Sind über Referenzen zugänglich (auf dem Stack) • Zusammenhängender Speicherbereich • Speicher ist ein Array von Bytes mit Adressen

8. … ptr into heap ptr into heap … Runtime Data Area´s HEAP MyObject object1; object1 = new MyObject(); … STACK ptr to class data ptr to class data information information Object reference instance data instance data ptr to class data information instance data Class Myobject Extends java/lang/object toString(); hashCode() Method Area Class Data MyObject Class Data

9. Fast Allocation HEAP • Bump Pointer MyObject object; object = new MyObject; … Nächste freie Speicheradresse … … STACK object …

10. Architektur der Java-VM Quelle: http://www.artima.com/insidejvm/ed2/jvm2.html

11. Garbage Collection? • Garbage Collection ist ein Begriff für die automatisierte Speicherverwaltung (Freispeicherverwaltung) • Garbage Collector versucht Garbage (Müll) zu entsorgen Garbage = Objekte, die nicht mehr vom Programm benötigt werden

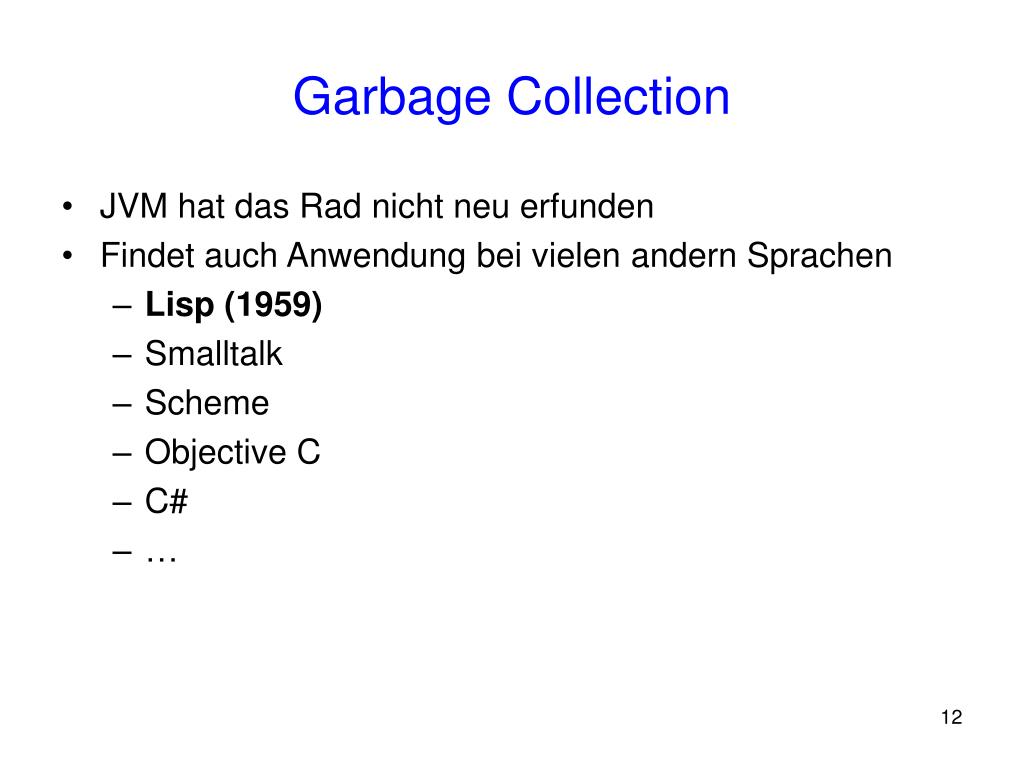

12. Garbage Collection • JVM hat das Rad nicht neu erfunden • Findet auch Anwendung bei vielen andern Sprachen • Lisp (1959) • Smalltalk • Scheme • Objective C • C# • …

13. Vor- und Nachteile einer Garbage Collection • Vorteile: • Erhöhte Zuverlässigkeit • Entkopplung der Speicherverwaltung vom Klassen- und Interface Design • Keine Entwicklungszeit um Memory Management Fehler aufzuspüren!!! • Nachteile: • CPU Zeit • Overhead • Pausen

14. Anforderungen an eine Garbage Collection (SUN) • safe and comprehensive • efficiently without introducing long pauses • limitation of fragmentation • scalability

15. GARBAGE COLLECTIONGrundlagen • Java virtual machine (JVM) hat verborgene Datenstrukturen, um Speicher zu verwalten • Root: Referenzen, auf die ein Programm direkten Zugriff hat • lokale Variablen auf einem Stack • static Variablen

16. Objekte: live & garbage • Ein Objekt, welches unser Programm möglicherweise noch braucht, nennt sich „lebend“ • Gegenteil von lebend ist garbage, Objekte die unser Programm nicht mehr referenzieren kann Objekt ist „lebend“ wenn, • eine Referenz durch ein Root besteht, oder • es eine Referenz durch ein anderes lebendes Objekt hat • es vom Root aus erreichbar ist

17. Erreichbarkeit von Objekten • Durchlaufe eine DFS (Tiefensuche) vom Root • Jedes Objekt hat ein „visited“ tag ROOT

18. Mark & Sweep Garbage Collection • 2 Phasen: • Mark Phase Startet DFS von jedem Root aus und markiert lebende Objekte • Sweep Phase Speicher wird von nicht markierten Objekten freigegeben ROOT

19. Objekt Objekt Objekt Compaction Fragmentierung: Freier Speicher hat die Tendenz sich in viele kleine Bereiche aufzusplitten. Objekt Objekt Objekt Objekt Objekt

20. Mark & Compact Collector • Zunächst wie der Mark&Sweep Alogrithmus • Compacting GC bewegt die Objekte während der Sweep Phase Kompaktifiziert Mark Phase ROOT

21. … ptr to class data instance data … instance data ptr to class data ptr into heap instance data ptr into heap … Speicherverwaltung HEAP MyObject object1; Object1 = new MyObject(); STACK Object reference Class Myobject Extends java/lang/object toString(); hashCode() Method Area Class Data MyObject Class Data

22. Referenzen • In der SUN Java-VM (Java JDK1.2.2) ist eine Referenzen kein Pointer. Es ist ein „Handle“ • Ein Handle ist ein Pointer zu einem anderen Pointer Handles HEAP STACK ptr

23. Referenzen • Diese „second“ Pointer befinden sich in einer separaten Tabelle HEAP STACK object Handle Pool ptr object

24. Copying Garbage Collector • Speicher ist in 2 Bereiche aufgeteilt: • Old Space • New Space • Finde lebende Objekte mittels DFS • Wenn es lebende Objekte im Old Space findet, wird es unverzüglich ins New Space bewegt Die Objekte werden im New Space in den bestmöglichen Speicherplatz bewegt • Beim nächsten GC werden Old und New-Space vertauscht ROOT ROOT Old Space New Space

25. Copying Garbage Collector Schneller als M&S, da nur eine Phase Vorteil: Geschwindigkeit Nachteil: Halbierung des Speichers

26. Generational Garbage Collector • Die meisten Objekte haben einen kurzen Lebenszyklus • Aber einige Objekte leben länger • Gernerational Collectors haben 2 oder mehr Generations • Können eine unterschiedliche Größe haben • Größe kann variiert werden

27. tenured Eden full Generational Garbage Collector Old generation • Mark & Sweep GC (infrequently) Young generation • Copying GC (frequently) Survivor Spaces Survivor Spaces EDEN All Objects born here Most die here

28. Aktionszeiten des Garbage Collectors • Garbage Collector läuft, wenn zu wenig Speicher zur Verfügung steht (low Memory) • System zur Zeit ungenutzt (idle) • Zu einer beliebigen Zeit • Explizit vom Programm aufgerufen • System.gc(); • Keine Garantie für das Beenden eines Objektes • Daher sollte man beim Entwurf sich nicht darauf verlassen!!!

29. Auswahl eines Garbage Collectors • Auswahl anhand folgender Ziele: • Pause Zeiten • Durchsatz • Header-Größe • Serial Collector • Default Collector • XX:+UseSerialGC • Parallel Collector • Multiprozessor optimiert • XX:+UseParallelGC • Conccurent Collector • Echzeitanwendungen • XX:+UseParallelOldGC

30. Anforderungen an eine Garbage Collection (SUN) • safe and comprehensive • Mark & Sweep / Copying GC • efficiently without introducing long pauses • Generational GC -> Serial/ Parallel/ Concurrent GC • limitation of fragmentation • Copying GC / Bump Pointer • scalability • Verteilung auf mehrere Threats (Parallel/ Concurrent GC)

31. Tuning des SUN JVM Java SE 6 HotSpot[tm] Virtual Machine Garbage Collection Tuning http://java.sun.com/docs/hotspot/gc5.0/gc_tuning_5.html Per Kommando-Zeilen Befehle: • Informationen über HEAP und GC • verbose:gc • Verhältnis zwischen Young Generation und Old Generation • XX:NewRatio=3 • Verhältnis zwischen Survivor Spaces und Eden • XX:SurvivorRatio=6 • Heap Größe festlegen • java -Xms32m -Xmx128m MyClassName

32. Literatur & Quellen • Richard Jones & Rafael Lins Garbage Collection: Algorithms for Automatic Dynamic Memory Management John Wiley & Sons, New York, 1996 • Garbage Collection in the Java HotSpot Virtual Machine http://www.devx.com/Java/Article/21977 Tuning Garbage Collection with the 5.0 Java[tm] Virtual Machine http://java.sun.com/docs/hotspot/gc5.0/gc_tuning_5.html • Java™ Virtual Machines http://java.sun.com/j2se/1.5.0/docs/guide/vm/index.html • Java's garbage-collected heap http://www.javaworld.com/javaworld/jw-08-1996/jw-08-gc.html • Chapter 5 of Inside the Java Virtual Machinehttp://www.artima.com/insidejvm/ed2/jvm.html

33. Rückblick • Speicherdarstellung in einer Java VM • Heap, Stack, Method Area • Speicher Allokation / Deallokation • „NEW“ Konstruktur, Referenzen • Automatische Speicherbereinigung • Garbage Collection • 2 Verfahren kennen gelernt • Mark & Sweep Collector • Copying Collector • 3 verschiedene Garbage Collectoren in SUN´s JVM • Serial, Parallel & Concurrent Collector Gut, dass es eine Garbage Collection gibt, oder ?
