  1. REDES DE COMPUTADORES

  2. Redes de Computadores • Uma Rede de computadores ou Network é a maneira de conectar computadores para que eles tenham consciência um do outro e possam compartilhar seus recursos.

  3. Redes de Computadores • Interconectar os computadoresé sem dúvida um desafio. O vocabulário de redes locais é repleto de siglas. Os preços podem variar de alguns a milhares de Reais ou Dólares. Os benefícios de se conectar os recursos podem ser grandes, e podem significar um avanço incalculável de benefícios que um micro isolado nunca poderia apresentar.

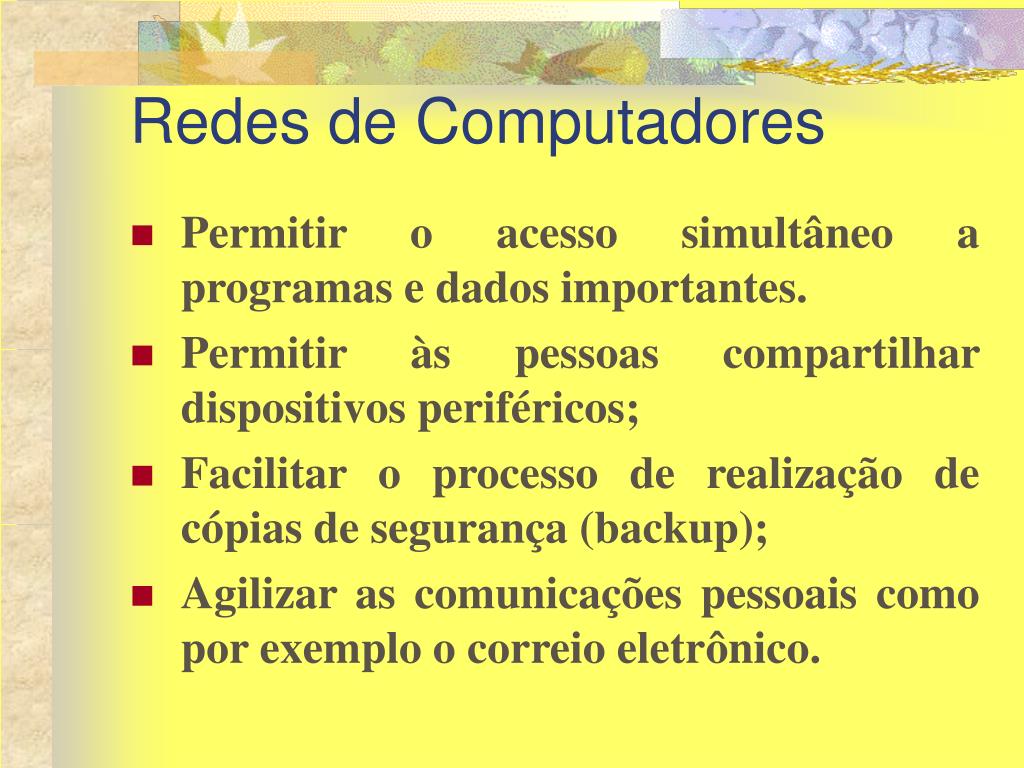

  4. Redes de Computadores • Permitir o acesso simultâneo a programas e dados importantes. • Permitir às pessoas compartilhar dispositivos periféricos; • Facilitar o processo de realização de cópias de segurança (backup); • Agilizar as comunicações pessoais como por exemplo o correio eletrônico.

  5. Tipos de Redes • LANs (Local Area Network): • WANs (Wide Area Network):

  6. LANs • Rede de computadores de qualquer variedade, localizados relativamente perto um do outro (300 metros de cabo). • Garante acesso seguro através das altas taxas de velocidade de transmissão.

  7. LANs • Localização limitada a um mesmo prédio ou a prédios muito próximos • Agilidade em manipulação de dados (EX: Word, Excel, videoconferência). • Compartilhamento grupos de recursos comuns. (EX: impressoras, CD-ROOM, Fax).

  8. WANs • Conhecida por rede remota, consiste normalmente na conexão de duas ou mais LANs, geralmente em uma área geográfica ampla. • Com o aumento da demanda por transmissão de dados à longa distância houve o surgimento de serviços de transmissão de dados (EX. No Brasil TRANSDATA e RENPAC).

  9. WANs • As WANS atualmente utilizam as Fibras Ópticas (Optical Fiber) e transmissão por satélites para a maioria das suas comunicações.

  10. Componetes de uma Rede • O universo de componentes que podem ser utilizados em uma LAN e em uma WAN é bastante vasto. • Alguns dos principais componentes utilizados em um projeto de rede • Placa de rede. • Cabos. • Conectores.

  11. Placa de Rede • Existem basicamente dois tipos de placas de rede: ISA e PCI • A diferença fica por conta da taxa de transferência máxima que pode ser obtida. • A comunicação em placas de rede ISA chega a somente 10 Mbps. • A comunicação em placas PCI pode atingir até 100 Mbps.

  12. Placa de Rede • Placas de Rede on Board, acopladas a placa mãe, com fucionamento em conjunto da CPU, mais barata no conjunto. • Placas de Rede off Board, vendidas separadamente com processamento próprio e mais cara.

  13. Placa de Rede OFF Board

  14. Placa de Rede OFF Board

  15. Placa de Rede OFF Board

  16. Placa de Rede

  17. Conectores da Placa de Rede • Existem basicamentetrês tipos de conectores: • Conector RJ-45: Para a conexão de cabos do tipo par trançado. • Conector AUI: Permite a conexão de transceptores (transceivers), para a utilização de cabo coaxial do tipo grosso (10Base5) ou outras mídias. • Conector BNC: Para a conexão de cabos do tipo coaxial

  18. Conectores da Placa de Rede

  19. Conectores da Placa de Rede BNC Terminador

  20. Conectores da Placa de Rede BNC Terminador

  21. Conectores da Placa de Rede BNC

  22. Conectores da Placa de Rede BNC

  23. Conectores da Placa de Rede RJ45

  24. Conectores da Placa de Rede RJ45

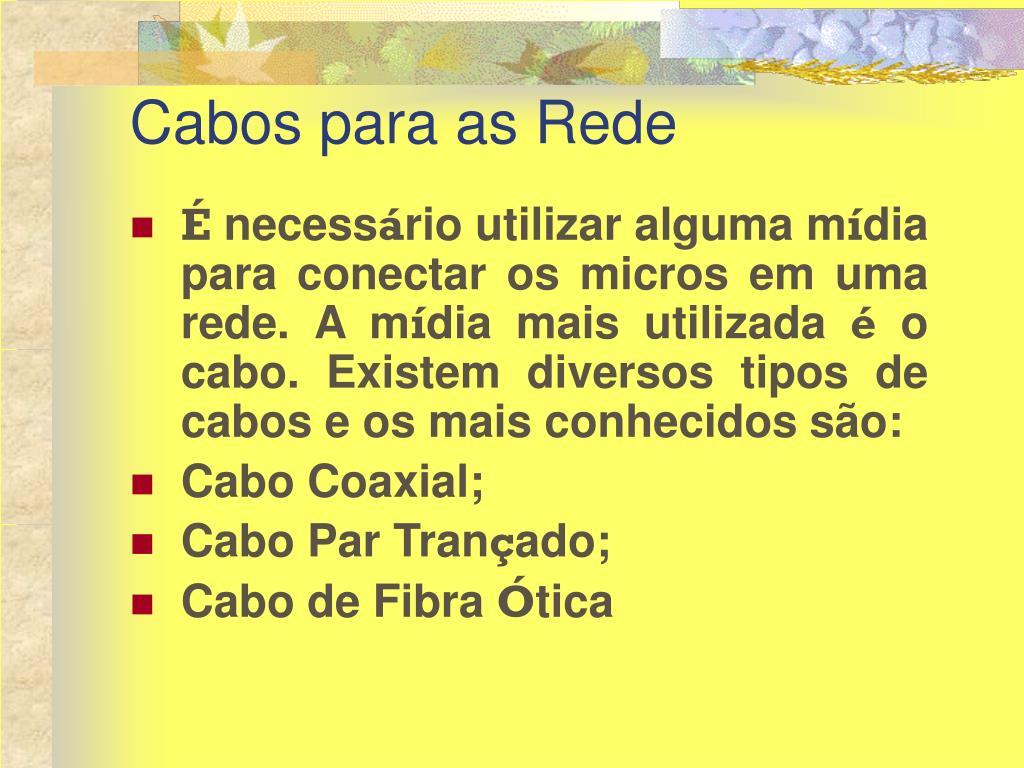

  25. Cabos para as Rede • É necessário utilizar alguma mídia para conectar os micros em uma rede. A mídia mais utilizada é o cabo. Existem diversos tipos de cabos e os mais conhecidos são: • Cabo Coaxial; • Cabo Par Trançado; • Cabo de Fibra Ótica

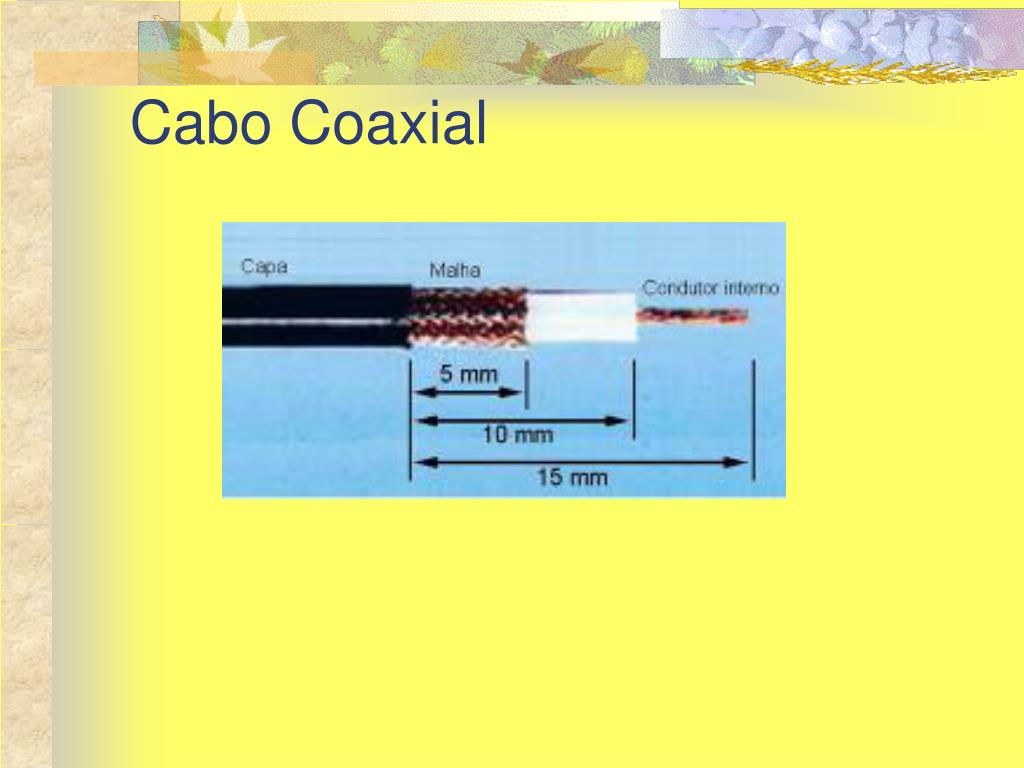

  26. Cabo Coaxial

  27. Cabo Coaxial • Recomendado para redes pequenas. • Atualmente não é muito utilizado. • Entre suas desvantagens está o problema de mau contato nos conectores utilizados, a difícil manipulação do cabo (sendo rígido, dificulta a instalação em ambientes comerciais, por exemplo, passá-lo através de conduítes) e o problema da topologia.

  28. Cabo Coaxial • Existem dois tipos básicos de cabo coaxial: • Fino e Grosso. • Na hora de comprar cabo coaxial, você deverá observar a sua impedância. Por exemplo, o cabo coaxial utilizado em sistemas de antena de TV possui impedância de 75 ohms. O cabo coaxial utilizado em redes possui impedância de 50 ohms.

  29. Vantagens Desvantagens Baixo custo de manutenção Limitado em distância e tecnologia Fácil de instalar e conectar Pouca segurança. Facilmente danificável. Maior resistência ao ruído e a indução de outros sinais. Difícil manipulação Maior dificuldade em efetuar mudanças no cabeamento. Lento para muitos micros Vantagens e desvantagens do cabo coaxial

  30. Cabo Par trançado

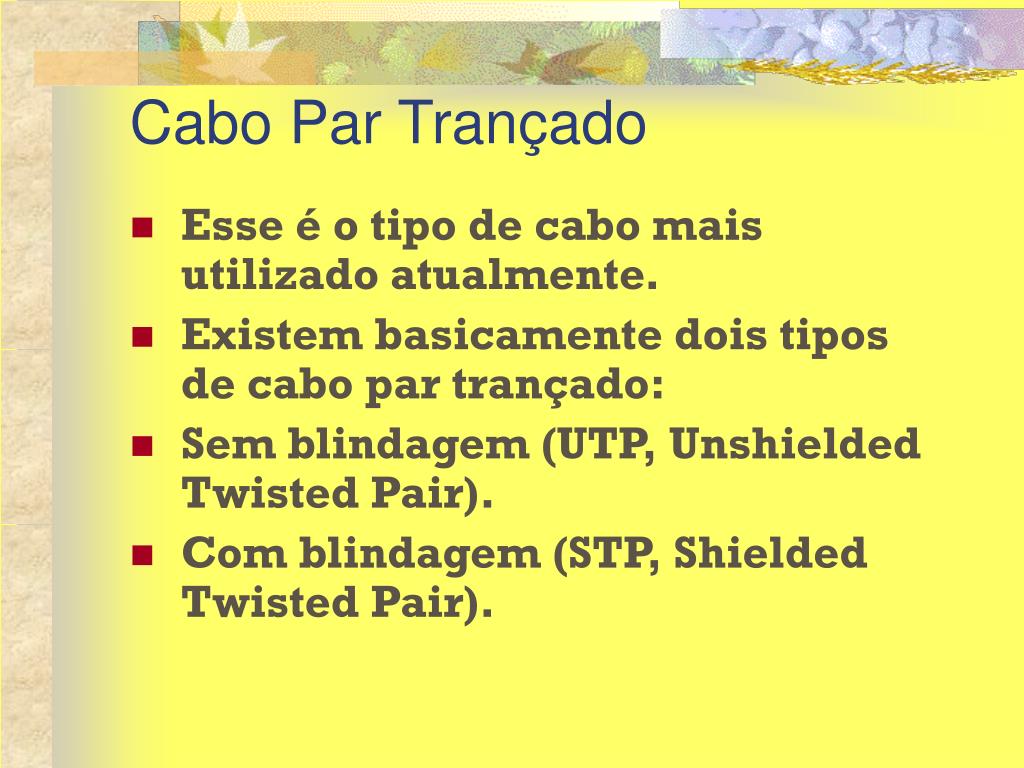

  31. Cabo Par Trançado • Esse é o tipo de cabo mais utilizado atualmente. • Existem basicamente dois tipos de cabo par trançado: • Sem blindagem (UTP, Unshielded Twisted Pair). • Com blindagem (STP, Shielded Twisted Pair).

  32. Par Trançado sem Blindagem (UTP). Par Trançado com Blindagem (STP). Cabo Par Trançado

  33. Cabo Par Trançado • O par trançadosó permite a conexão de 2 pontos da rede. • É obrigatório a utilização de um dispositivo concentrador (hub ou switch), o que dá uma maior flexibilidade e segurança à rede.

  34. Cabo Par Trançado • A única exceção é na conexão direta de dois micros usando uma configuração chamada cross-over. • O par trançado é também chamado 10BaseT ou 100BaseT, dependendo da taxa de transferência da rede, se é de 10 Mbps ou 100 Mbps.

  35. Vantagens Desvantagens Tecnologia recente, porém bem assimilada. Suscetível a ruídos,Interferência eletromagnética. Fácil instalação Facilidade em inserir novos dispositivos. Limitação na largura da banda. Baixo custo e flexível. Limitações de distância- Cabo curto (máximo de 90 metros) Vantagens e desvantagens do cabo par trançado

  36. Interferência Eletromagnética • Você deve ter sempre em mente a existência da interferência eletromagnética em cabos UTP, principalmente se o cabo tiver de passar por fortes campos eletromagnéticos, especialmente motores e quadros de luz.

  37. Interferência Eletromagnética • Não se deve passar cabos UTP muito próximos a geladeiras, condicionadores de ar e quadros de luz. • O campo eletromagnético impedirá um correto funcionamento daquele trecho da rede.

  38. Interferência Eletromagnética • É recomendado passar a instalação lógica e elétrica em conduítes separados com a distância mínima de 15 a 20 cm entre eles. • O par trançado não é recomendado para um parque industrial - onde a interferência é inevitável.

  39. Interferência Eletromagnética

  40. Interferência Eletromagnética

  41. Interferência Eletromagnética

  42. Pinagem • Cada trecho de cabo par trançado utiliza em suas pontas um conector do tipo RJ-45, que justamente possui 8 pinos, um para cada fio do cabo.

  43. Ferramantas e acessórios • Existem outros iténs que devem ser utilizados nos projetos de redes. • Alicate. • Multi-teste. • Tomadas. • Capas para conectores. • Identificadores. • Conduítes.

  44. Ferramantas e acessórios

  45. Ferramantas e acessórios

  46. Ferramantas e acessórios

  47. Ferramantas e acessórios

  48. Ferramantas e acessórios

  49. Ferramantas e acessórios

  50. Ferramantas e acessórios
