  1. EfteruddannelseEmbedded C Modul 4 (Torsdag den 22/4-2010) 21.04.2010

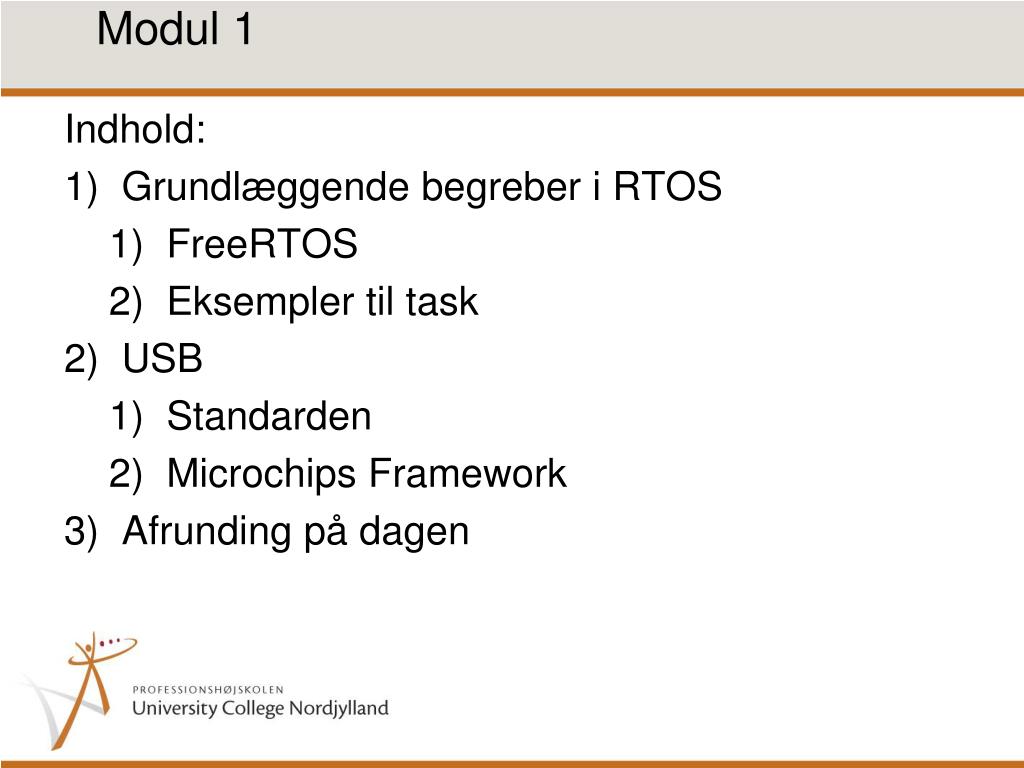

  2. Modul 1 • Indhold: • Grundlæggende begreber i RTOS • FreeRTOS • Eksempler til task • USB • Standarden • MicrochipsFramework • Afrunding på dagen

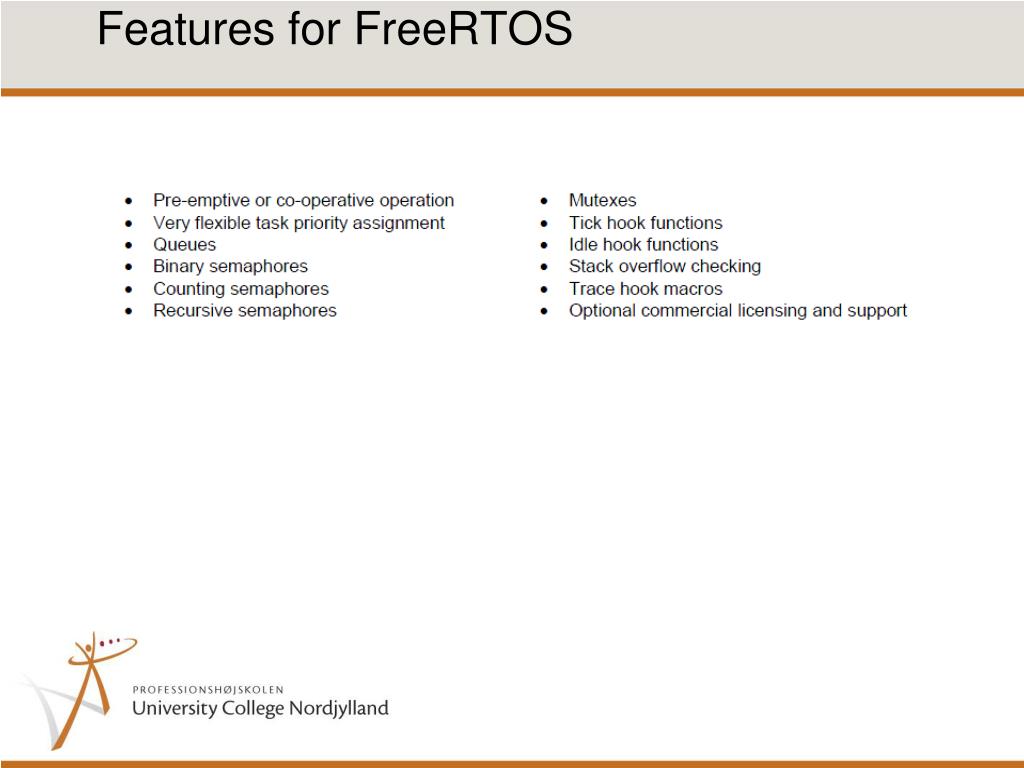

  3. Features for FreeRTOS

  4. RTOS • Task (process) • Prioritet • Task switch • Preemptionvscooperative • Scheduler • Semaphor • Binary • Counting • Mutex • Priority inversion / priorityinheritance • Deadlock • Queues • Gatekeeper/monitor

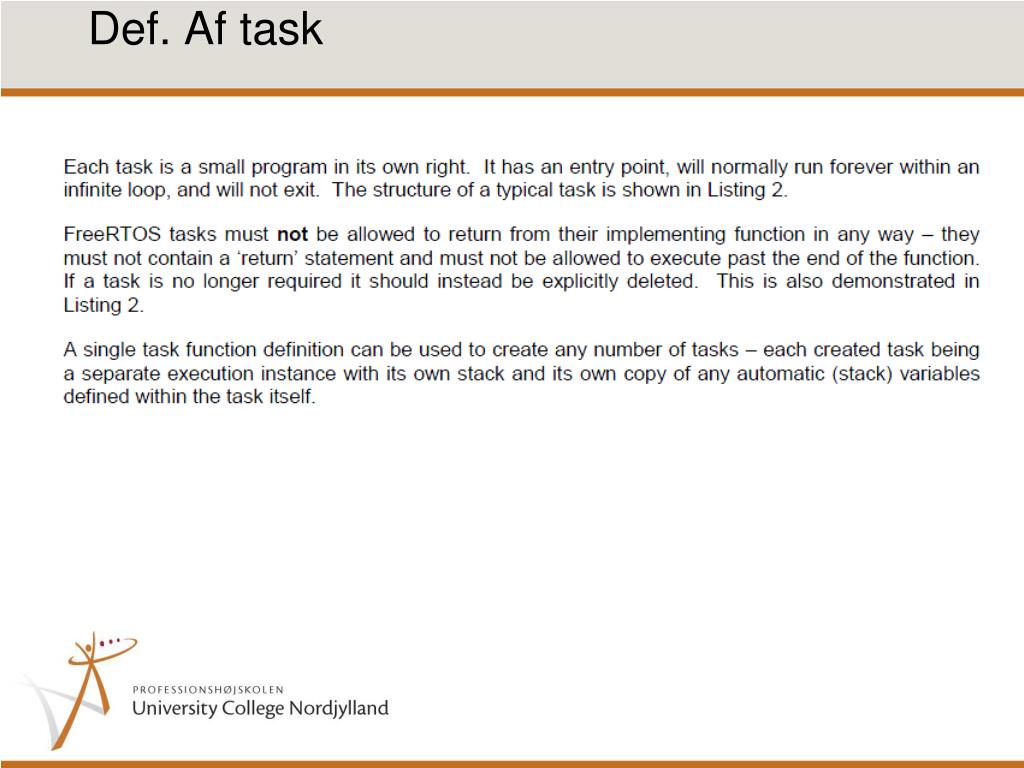

  5. Def. Af task

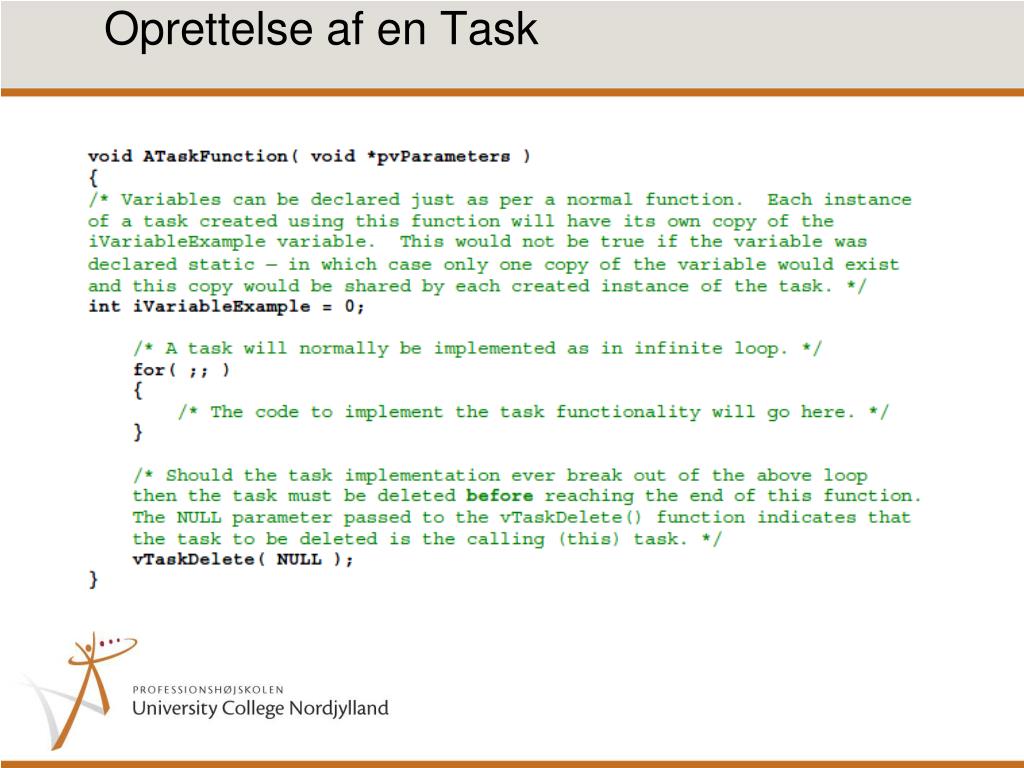

  6. Oprettelse af en Task

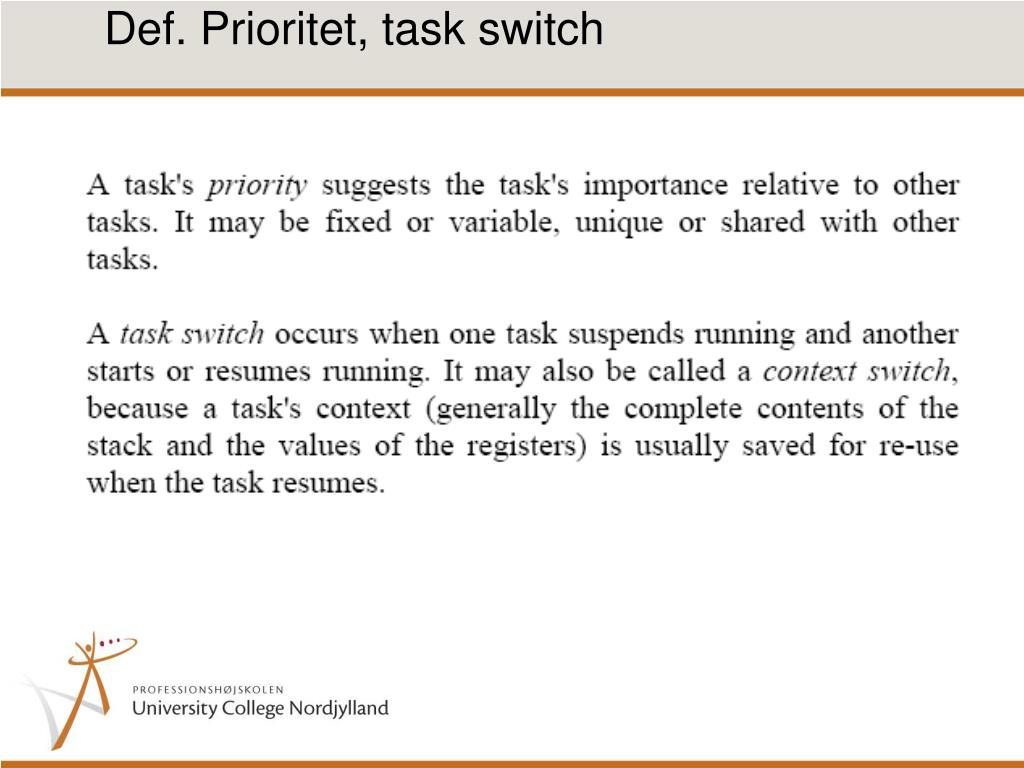

  7. Def. Prioritet, task switch

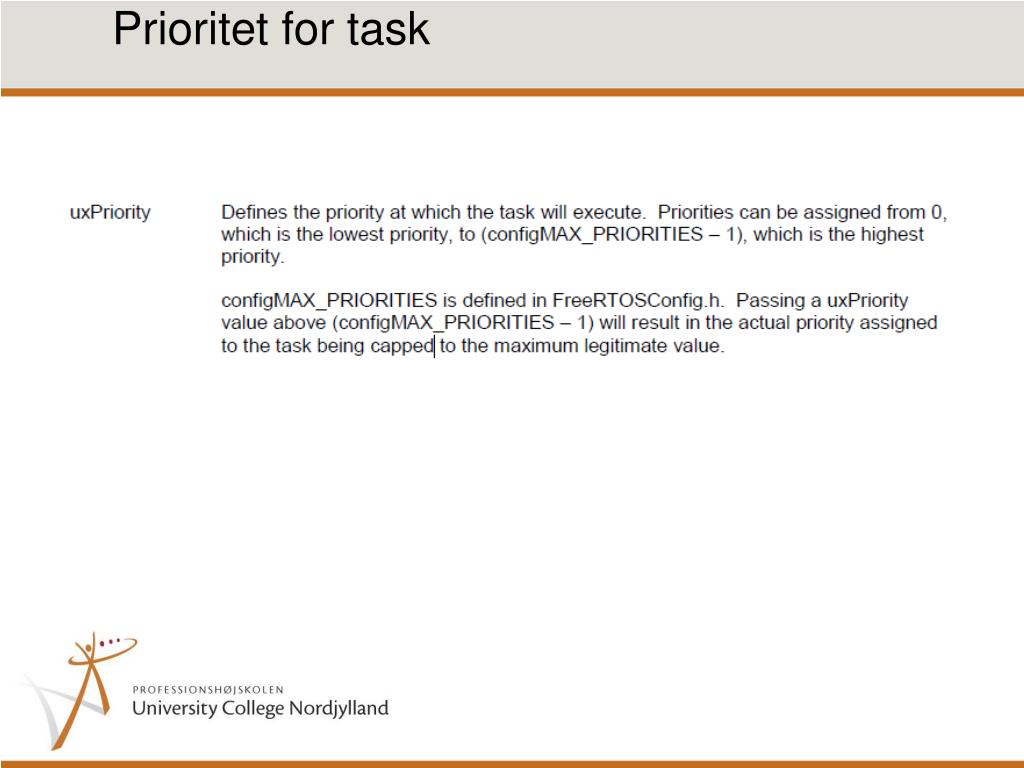

  8. Prioritet for task

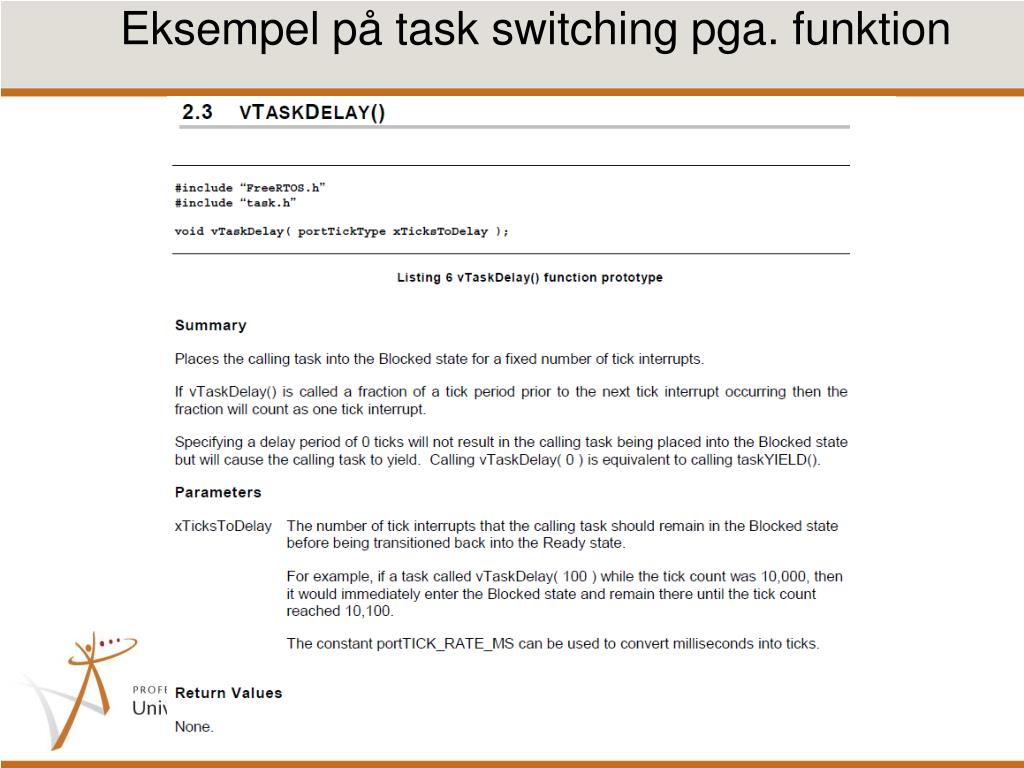

  9. Eksempel på taskswitching pga. funktion

  10. Cooperative OS

  11. Preemption

  12. Scheduler

  13. Lidt mere komplet model af kernel

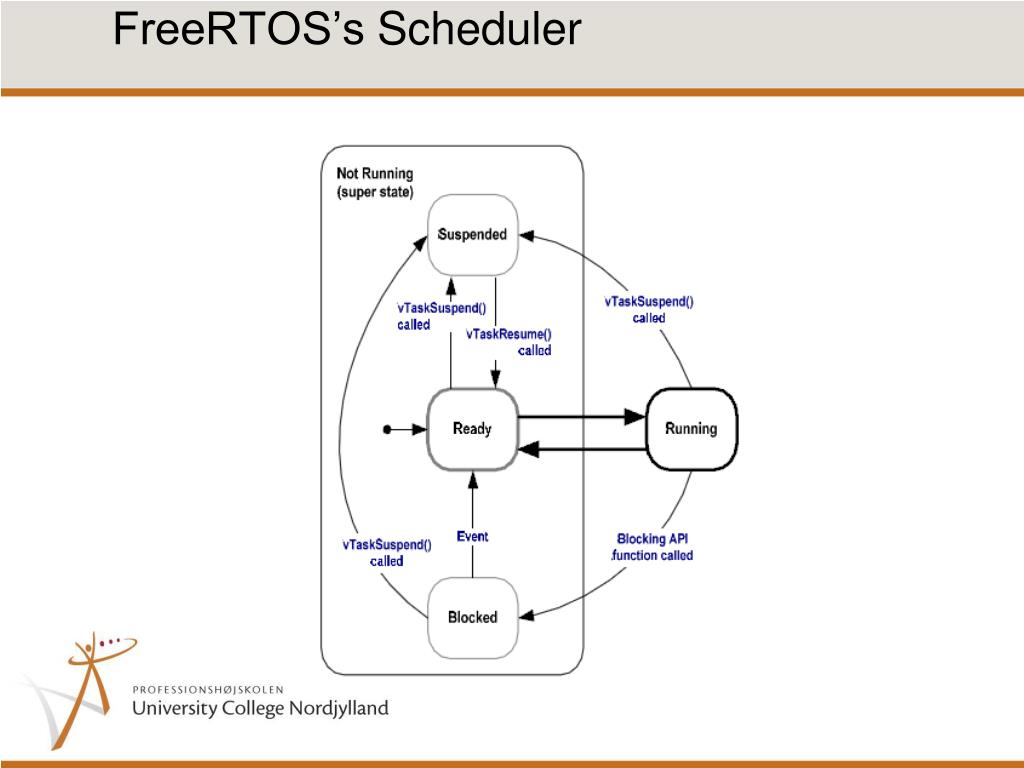

  14. FreeRTOS’sScheduler

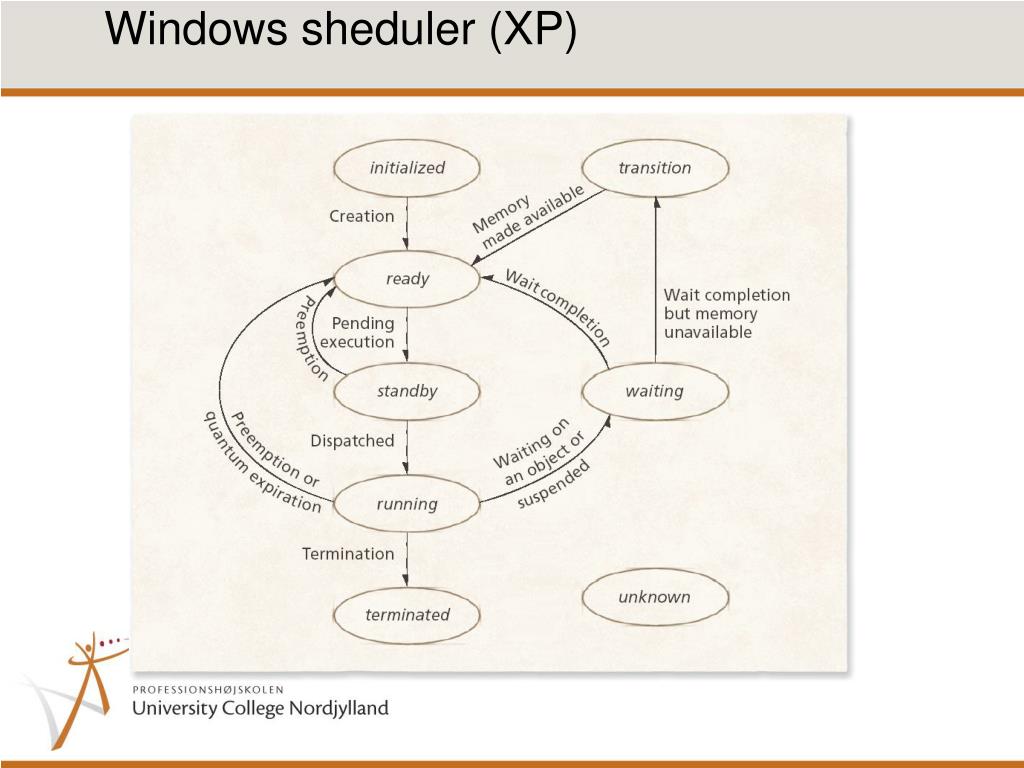

  15. Windows sheduler (XP)

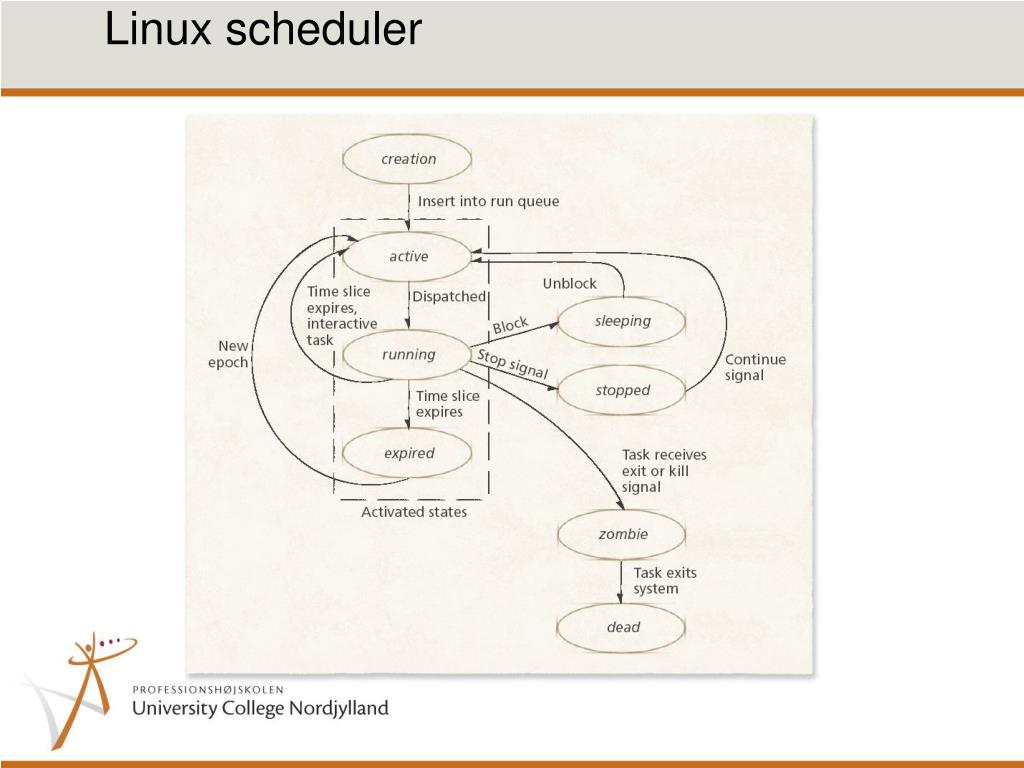

  16. Linux scheduler

  17. Andre bloking funktioner

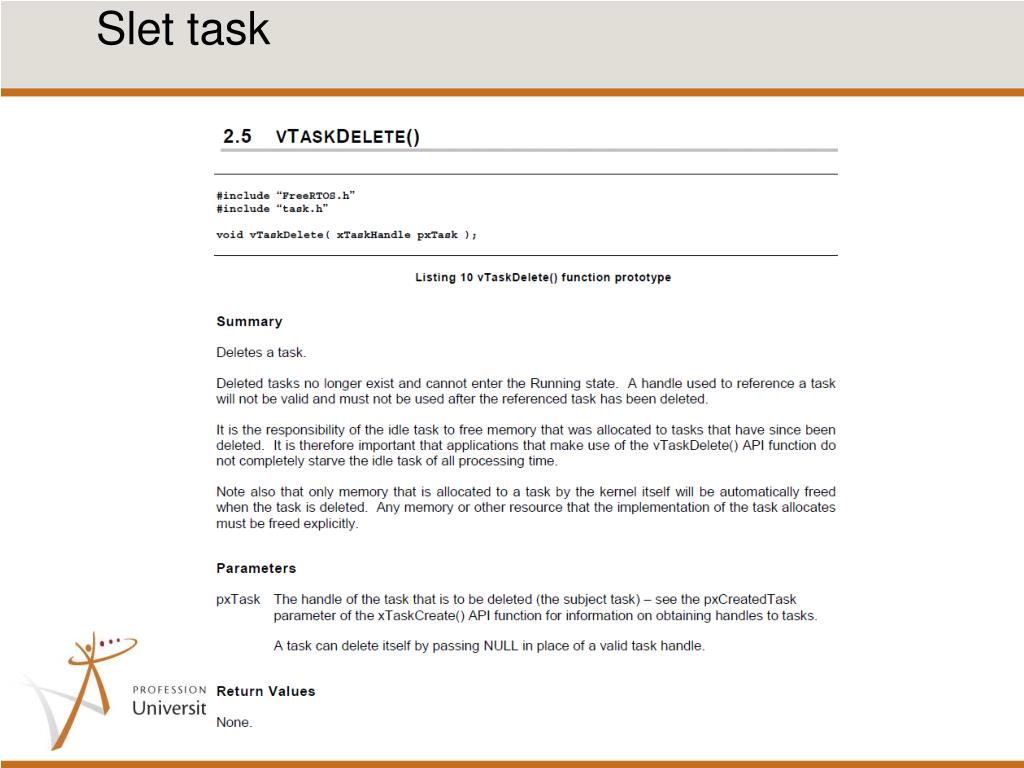

  18. Slet task

  19. Task relaterede funktioner

  20. Funktioner til håndtering af semaphore

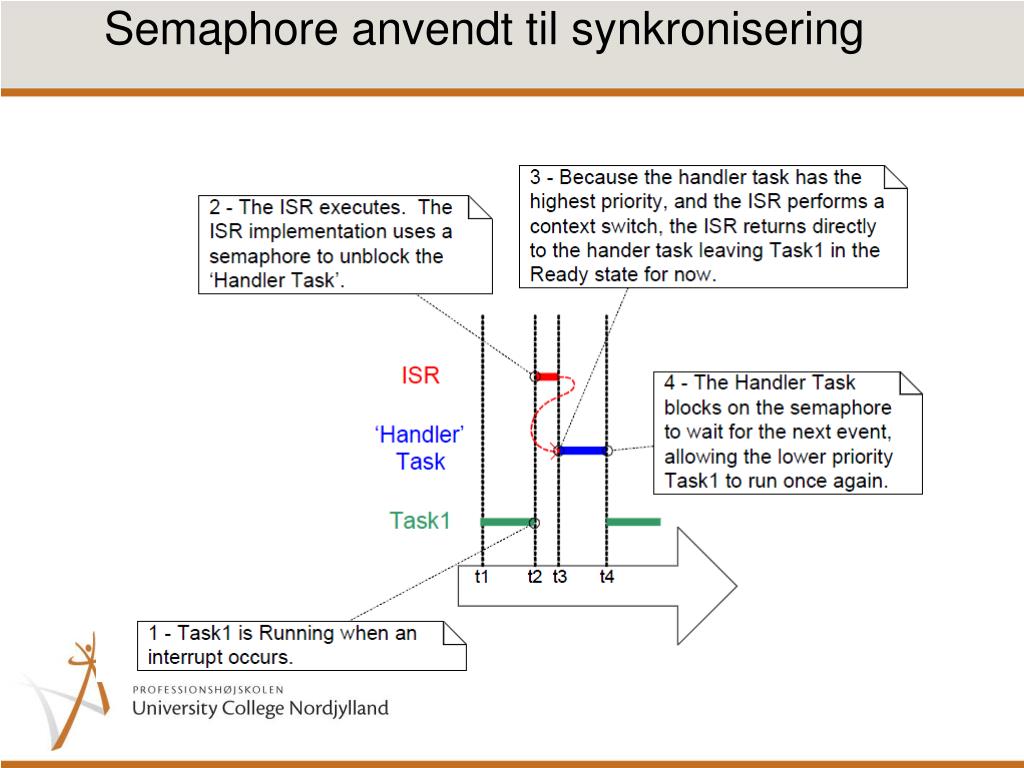

  21. Semaphore anvendt til synkronisering

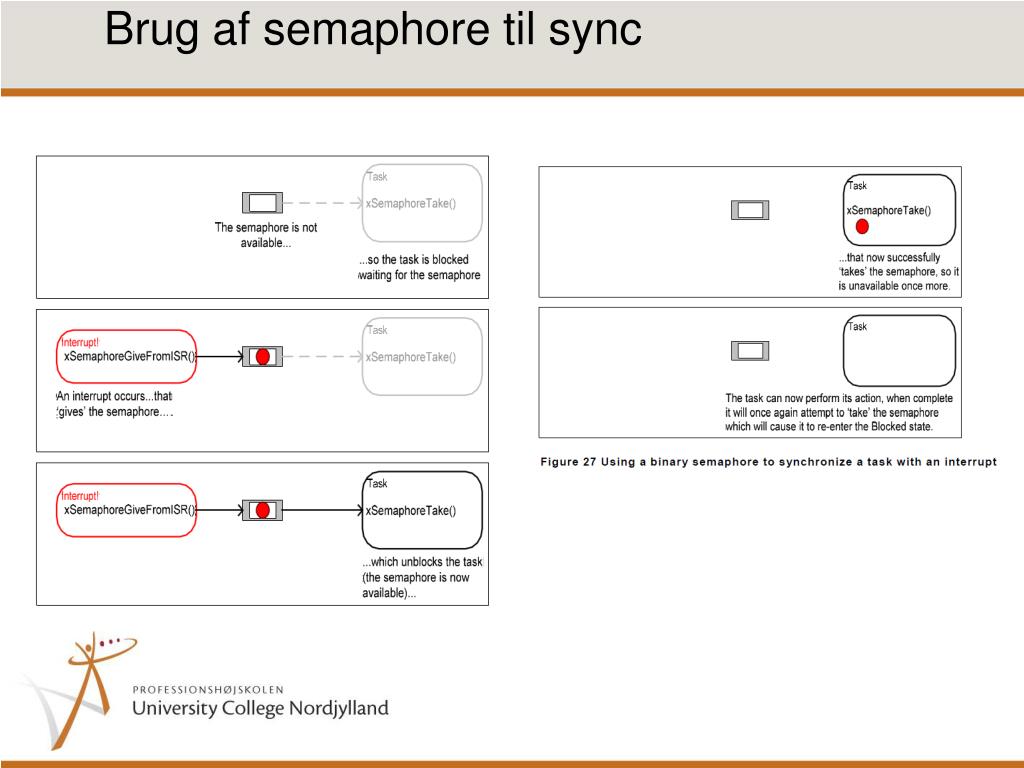

  22. Brug af semaphore til sync

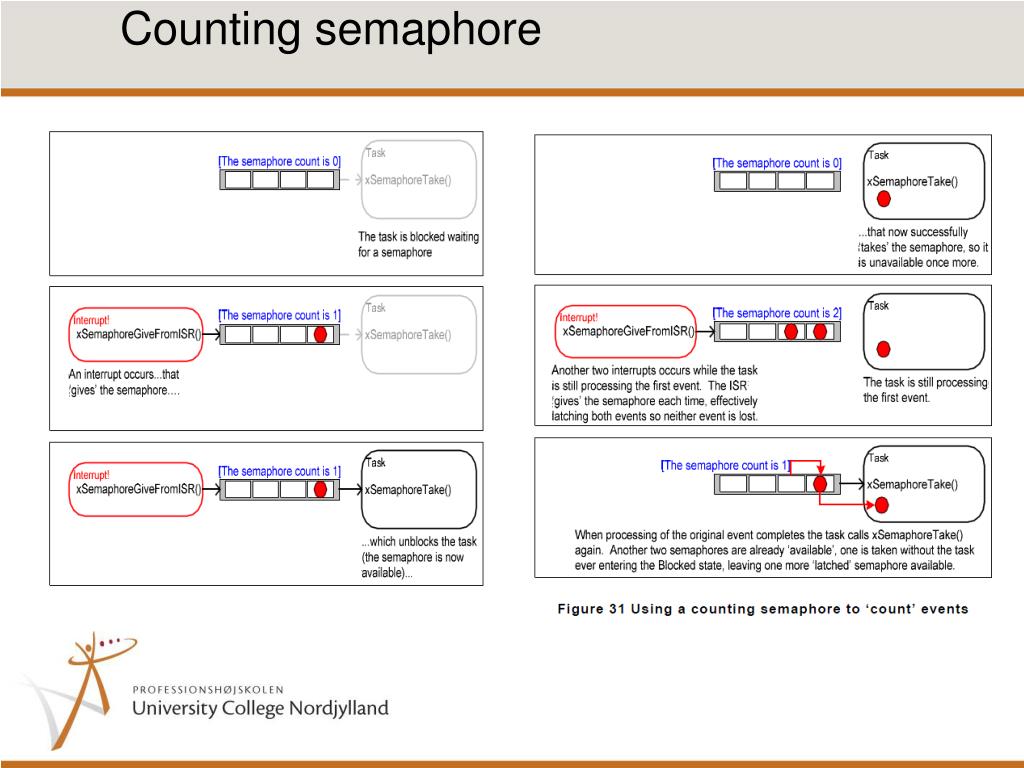

  23. Countingsemaphore

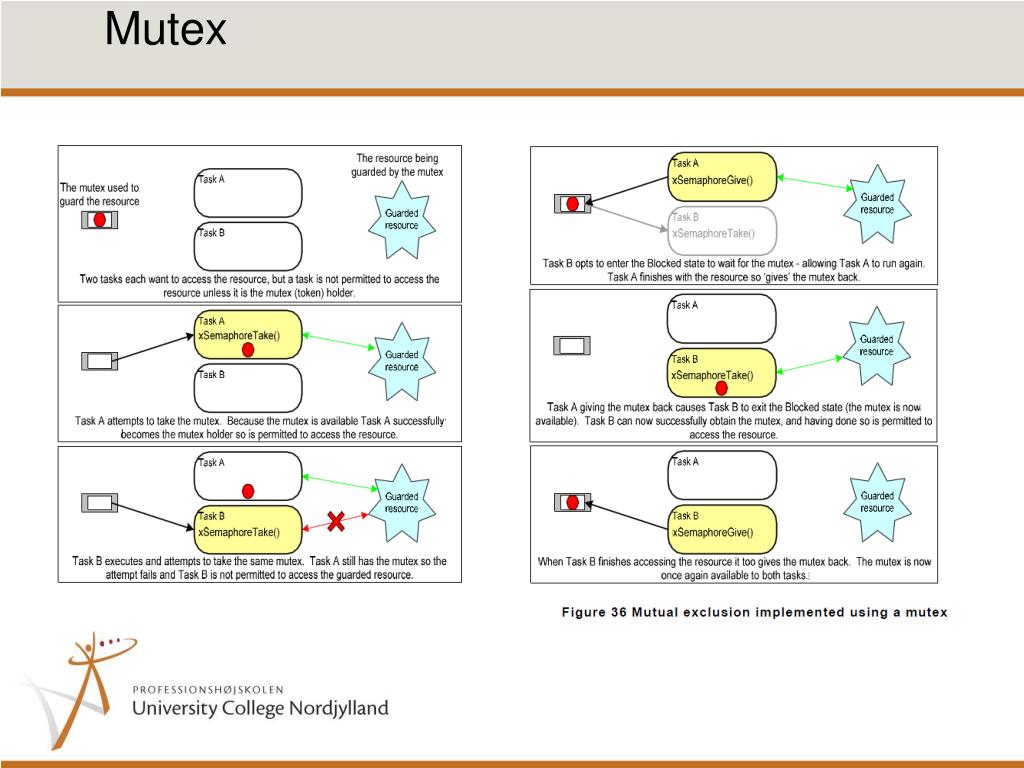

  24. Mutex

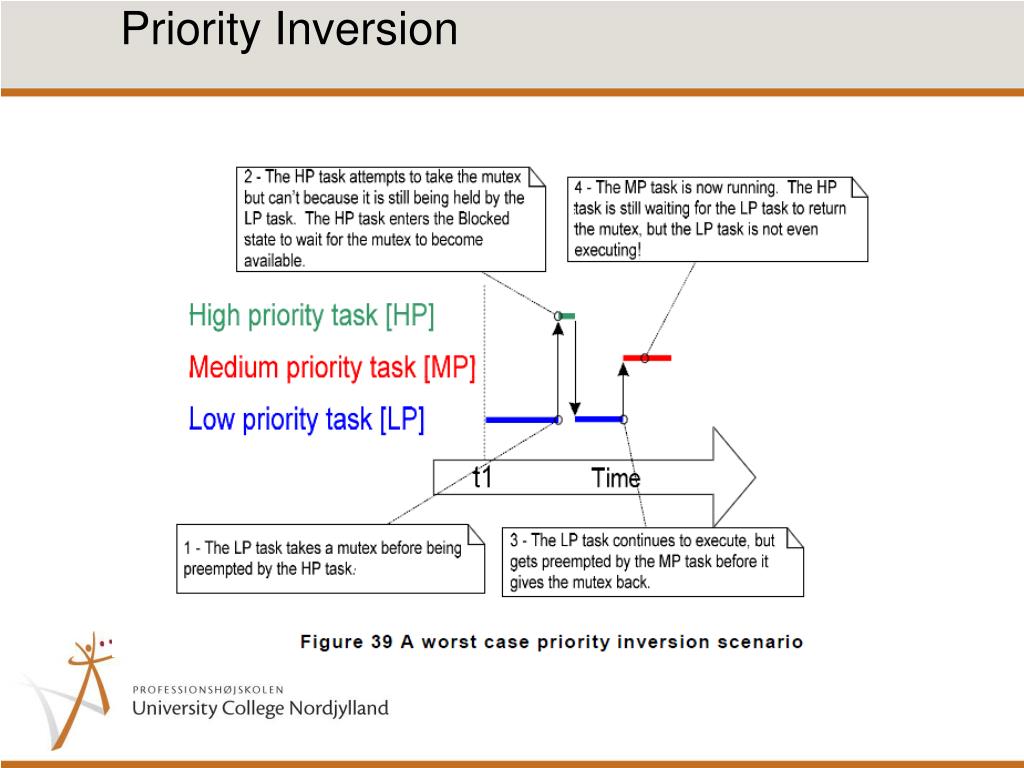

  25. Priority Inversion

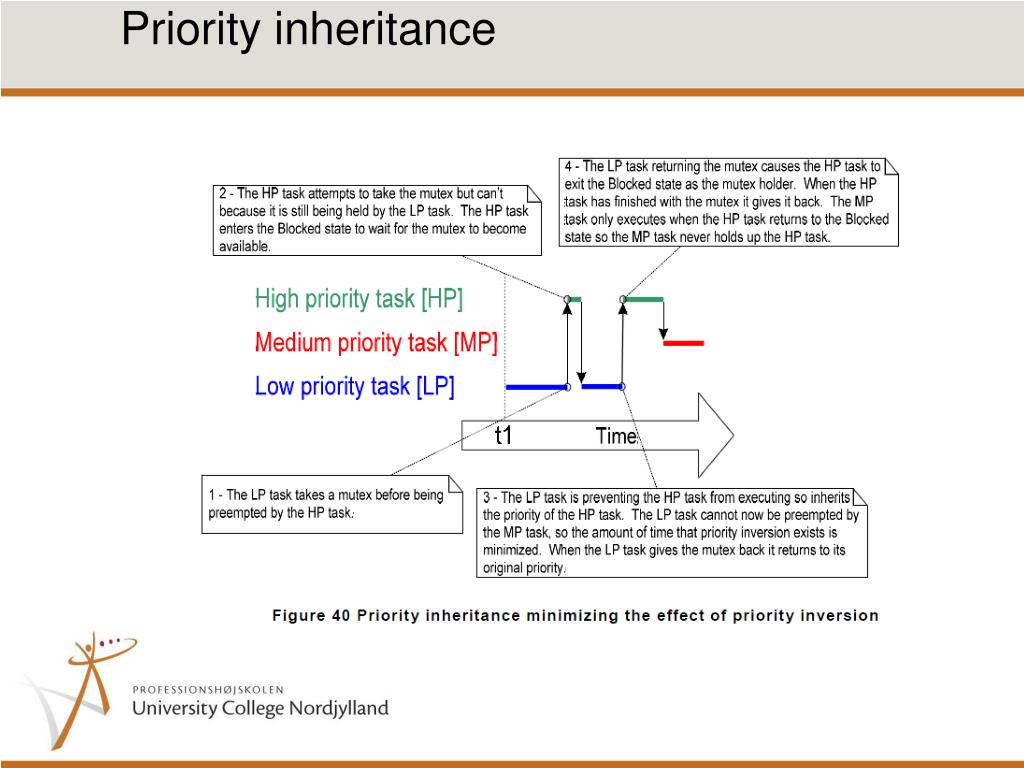

  26. Priorityinheritance

  27. Deadlock (deadlyembrace) http://users.erols.com/ziring/diningAppletDemo.html

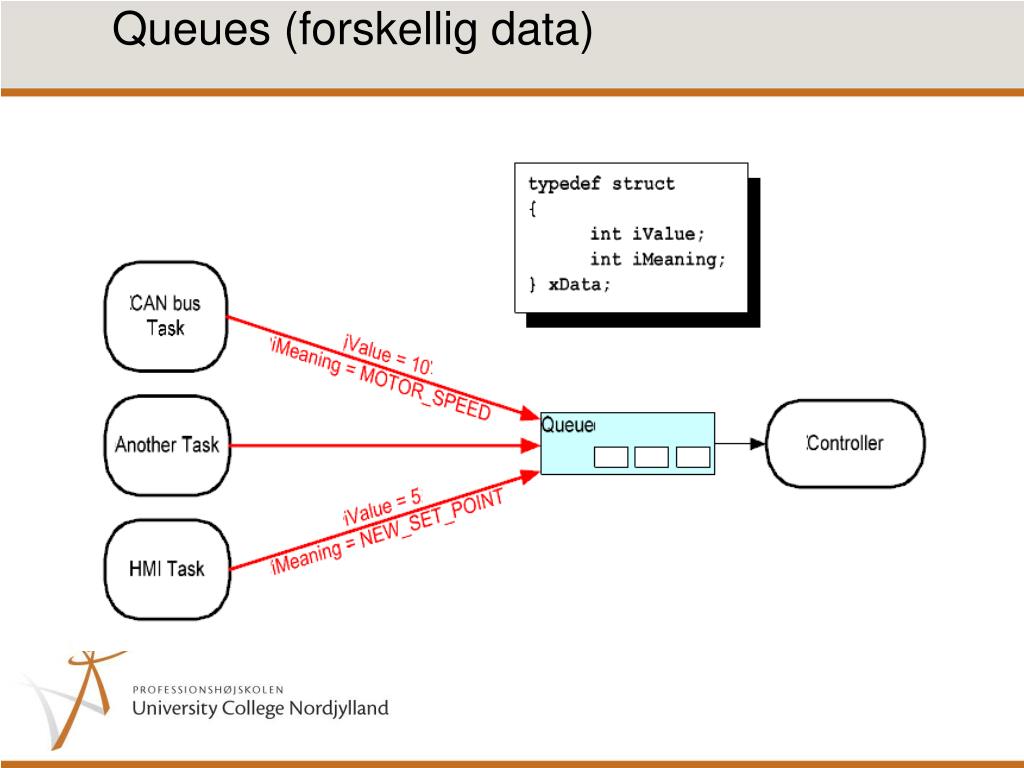

  28. Queues (forskellig data)

  29. Queues

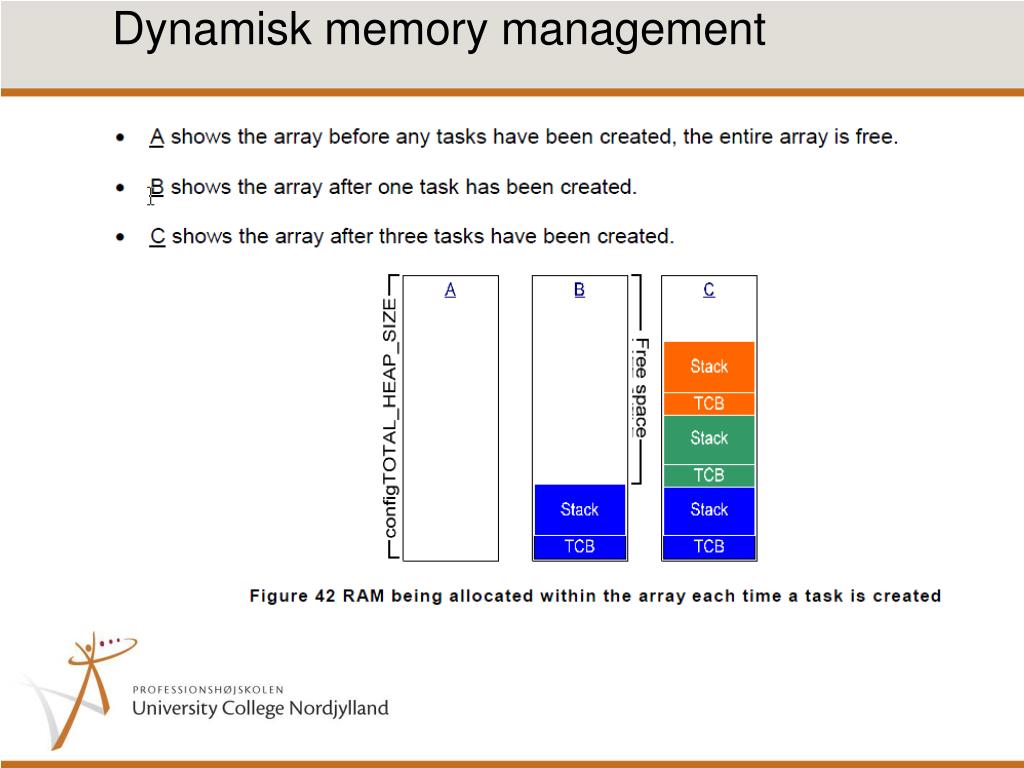

  30. Dynamisk memory management

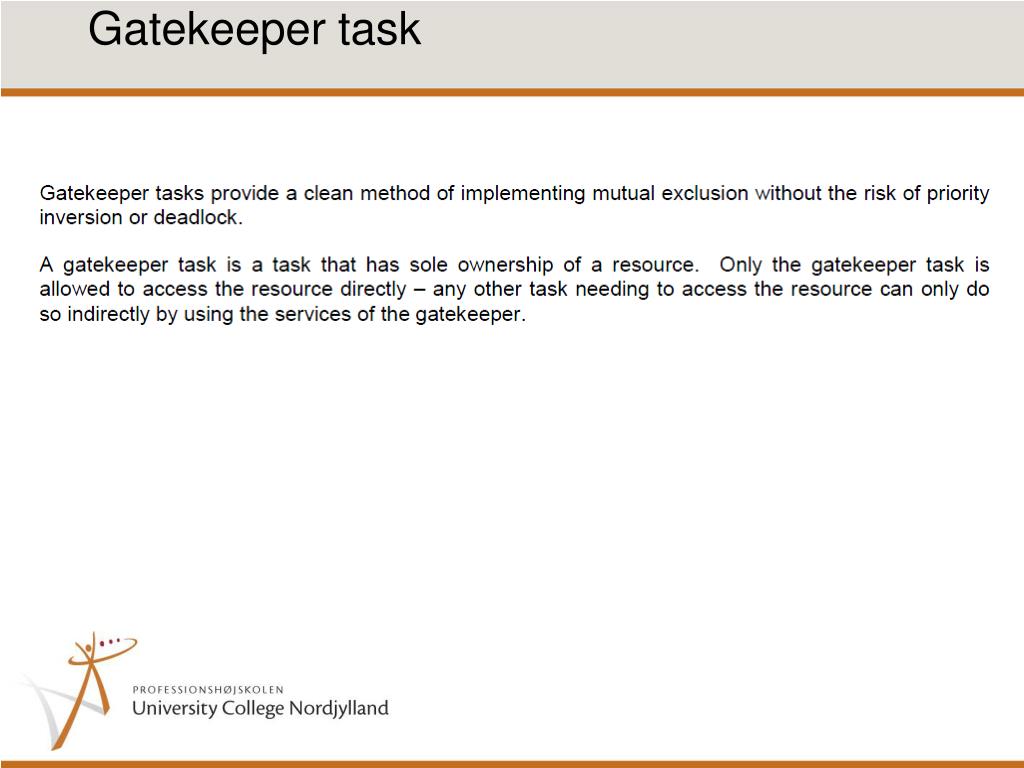

  31. Gatekeeper task

  32. Øvelse • I kataloget src/Modul4 lægger et eksempel på et RTOS (freeRTOS), som kan kører på en PIC18F processor!!. Download den modificerede udgave og tilføj en ekstra task (taskC). • Hver gang der trykkes på menu knap skal taskC kører (og udskrive et C på seriel port) løs dette ved hjælp af en semaphore. (hint en semaphore kan godt sendes fra en ISR, eller man kan lave en task der aftaster menu knap med et passende interval)

  33. USB • USB standarder • USB topologi • USB stik og kabel • USB signaler • Øvelse

  34. USB standarter Superspeed, USB 3, 5Gbps USB wireless, 480Mbps max 3m USB 2, 480Mbps Full og low speed, 12 Mbps/1,5Mbps USB 2, 480Mbps m/On-The-Go Full og low speed, 12 Mbps/1,5Mbps m/On-The-Go

  35. USB’s Fordele for brugerne • Let at anvende • Meget udbredt, findes på mange typer udstyr • Automatisk konfiguration • Let at forbinde, ingen fejl muligheder • Hot plug • Ingen bruger opsætning • Kan levere strøm til udstyr (max 500mA) • Hastighed • Pålidelighed • Lav pris • Strømspare funktion • Findes i wireless

  36. USB’s fordele for udviklere • Findes med forskellige transfer typer der er velegnet til forskellige formål. • Understøttet af mange OS • Understøttes af meget HW • Omfattende SW til rådighed

  37. Sammenligning af USB med andre interfaces

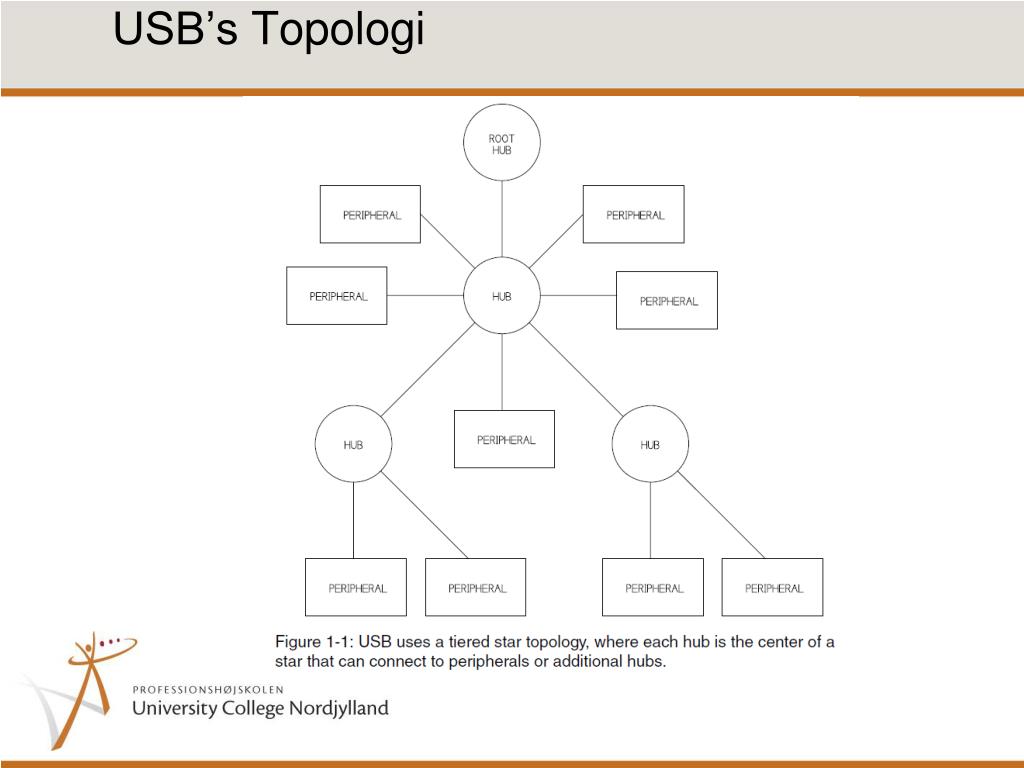

  38. USB’s Topologi

  39. Opsætning med udstyr

  40. Variabel hastighed

  41. USB stik, Up- downlink

  42. USB plug

  43. Stik og forbindelser På D-, D+ ligger et differentielt signal På nom. 3,3V

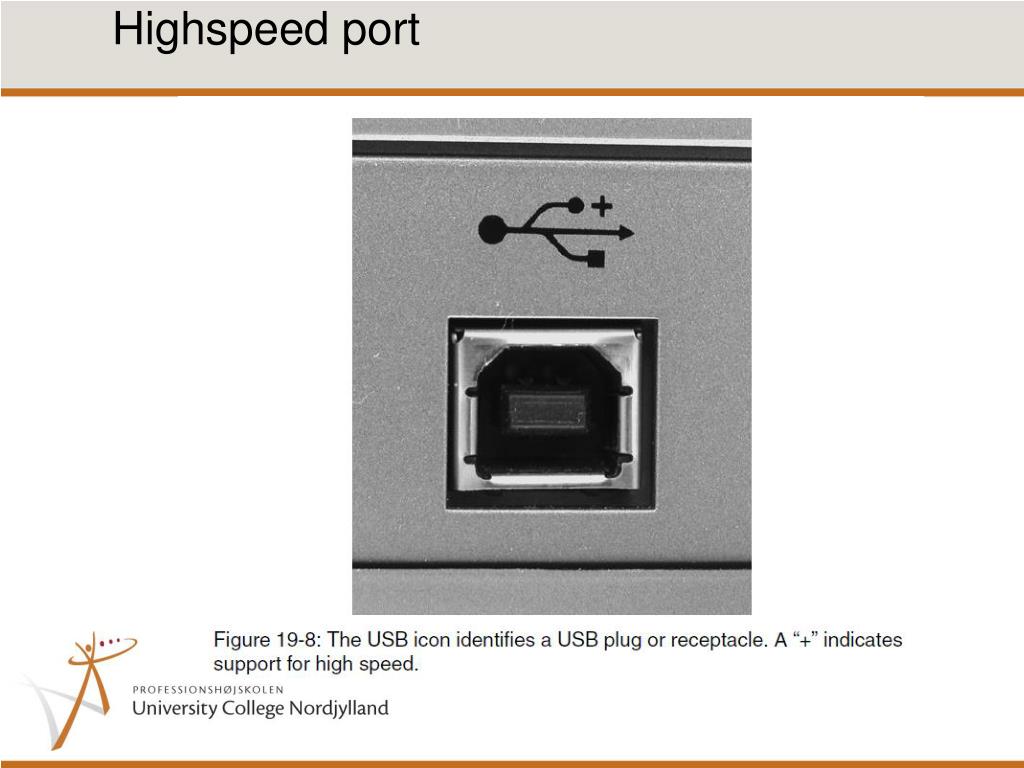

  44. Highspeed port

  45. Krav til USB kabel

  46. Kabel

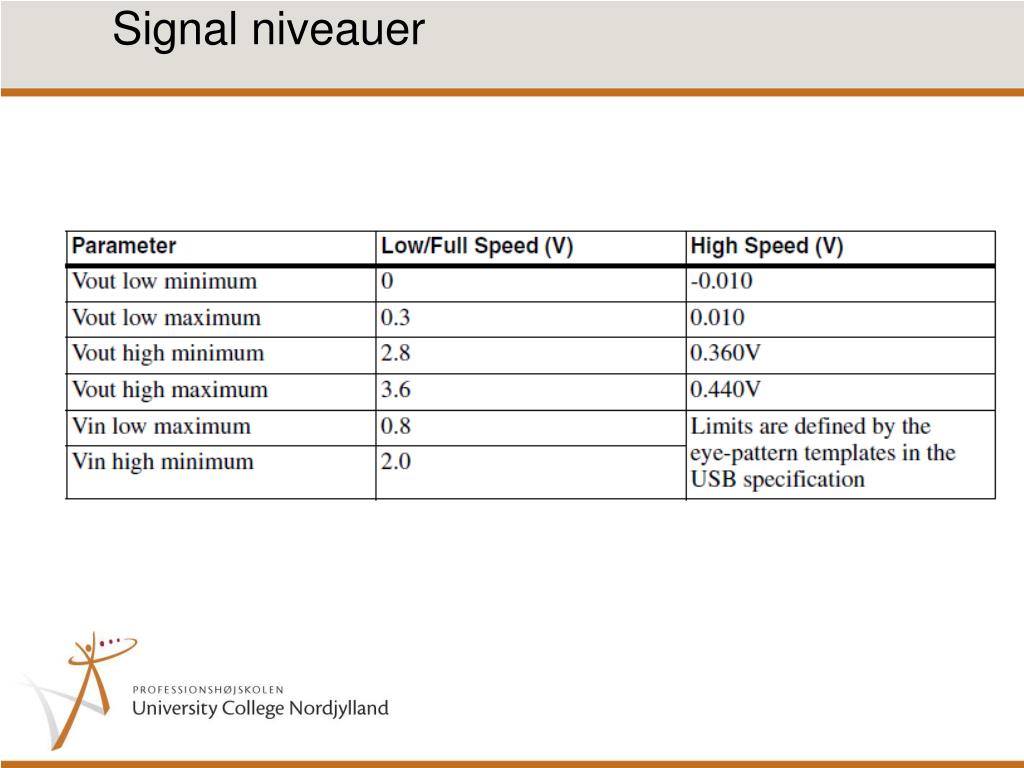

  47. Signal niveauer

  48. Signaler og enkodning

  49. Signaler og encodning

  50. Signaler og enkodning
