  1. LRC电路稳态特性的研究 王景聚 示波器的调节与使用 LRC电路稳态特性的研究

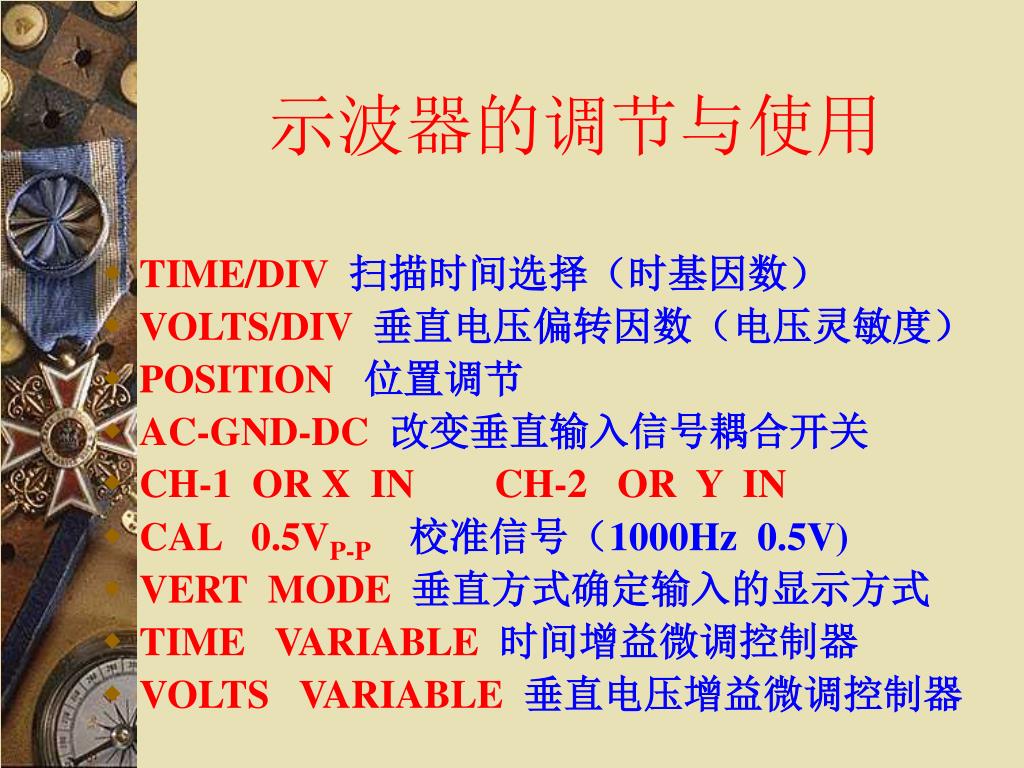

  2. 示波器的调节与使用 • TIME/DIV扫描时间选择（时基因数） • VOLTS/DIV垂直电压偏转因数（电压灵敏度） • POSITION位置调节 • AC-GND-DC改变垂直输入信号耦合开关 • CH-1 OR X IN CH-2 OR Y IN • CAL 0.5VP-P校准信号（1000Hz 0.5V) • VERT MODE垂直方式确定输入的显示方式 • TIME VARIABLE时间增益微调控制器 • VOLTS VARIABLE垂直电压增益微调控制器

  3. 校准信号 • 幅值0.5V 频率1000Hz 0.5V T VOLTS/DIV TIME/DIV

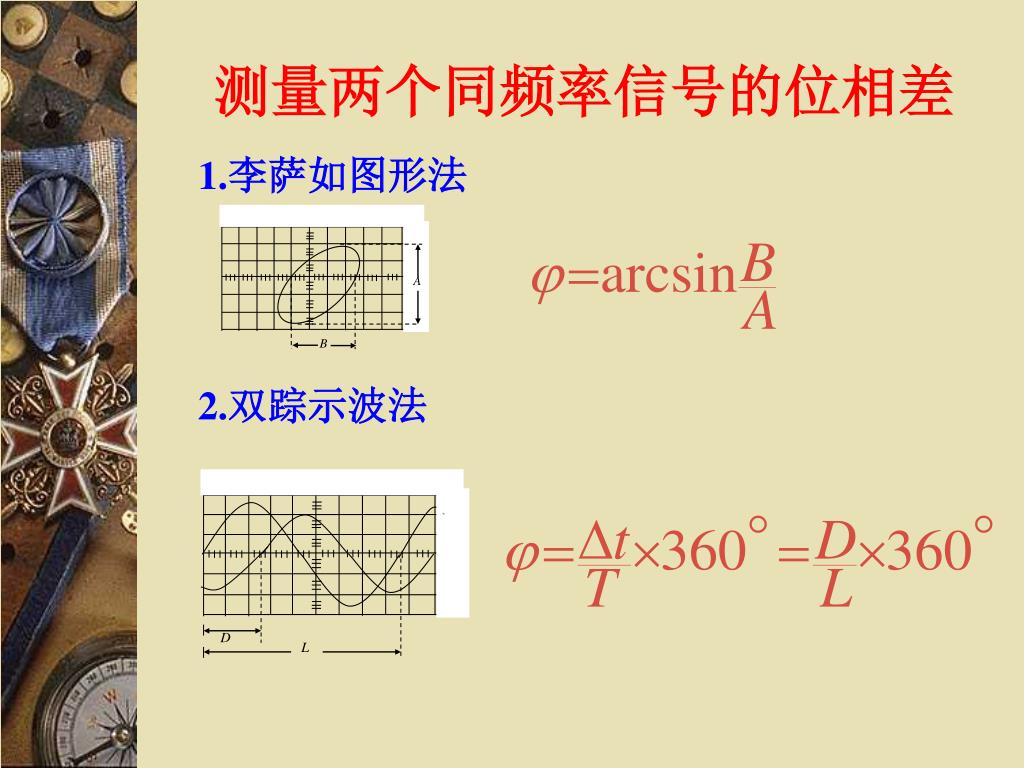

  4. D L A B 测量两个同频率信号的位相差 1.李萨如图形法 2.双踪示波法

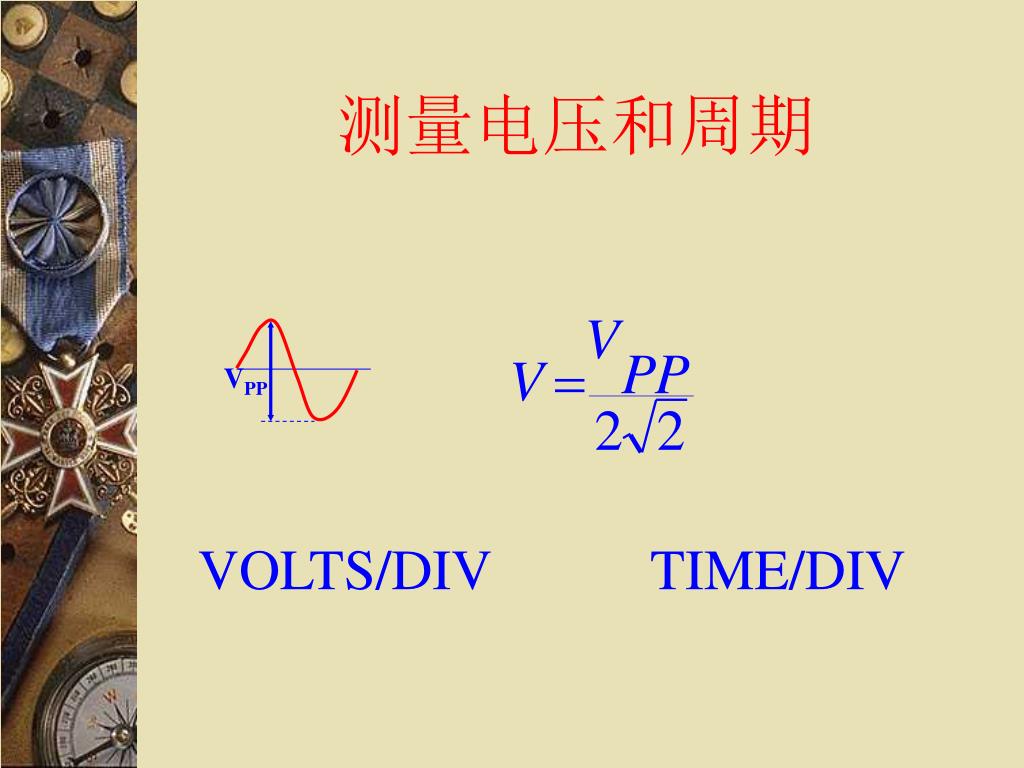

  5. VPP 测量电压和周期 VOLTS/DIV TIME/DIV

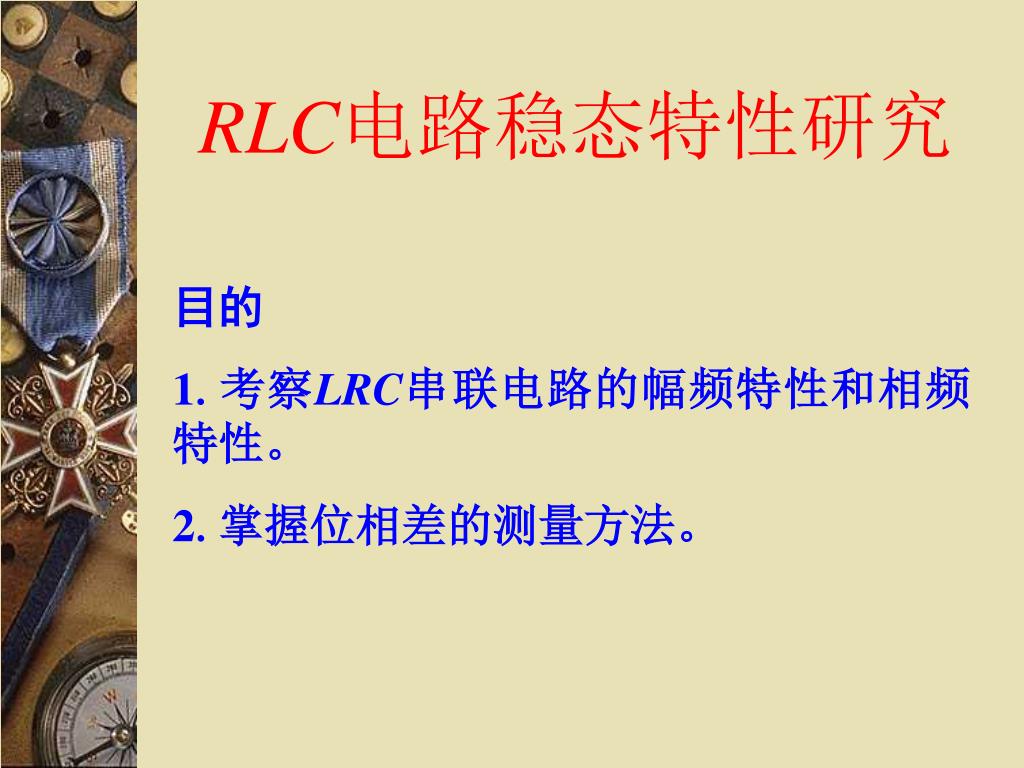

  6. RLC电路稳态特性研究 目的 1.考察LRC串联电路的幅频特性和相频特性。 2.掌握位相差的测量方法。

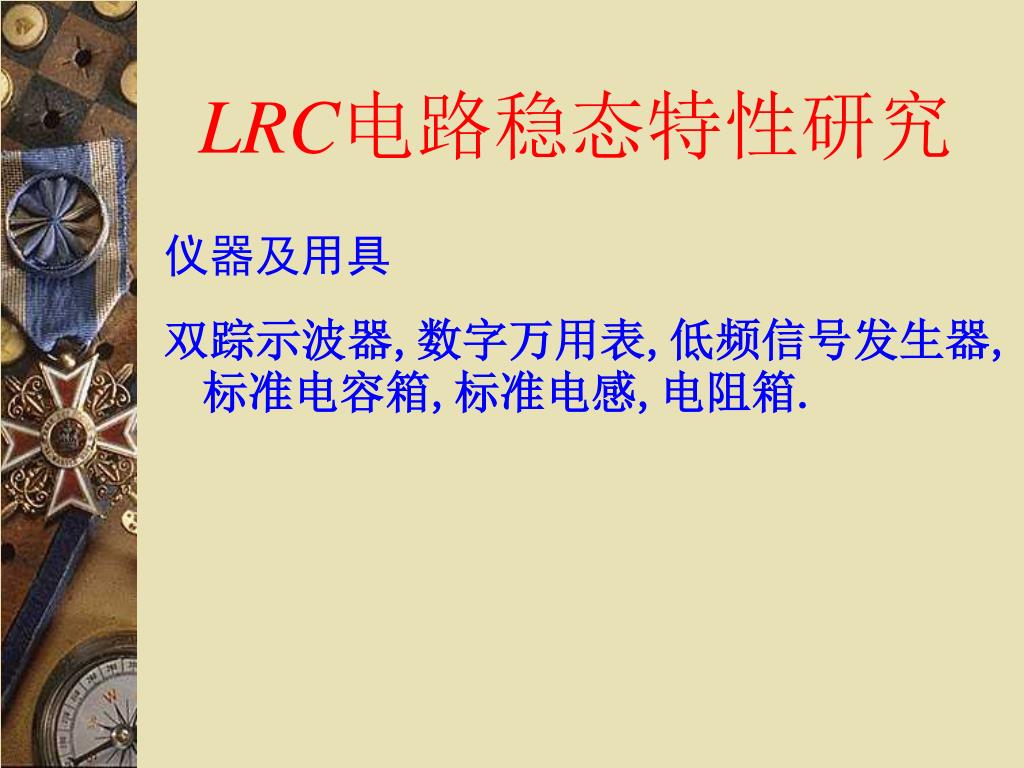

  7. LRC电路稳态特性研究 仪器及用具 双踪示波器,数字万用表,低频信号发生器,标准电容箱,标准电感,电阻箱.

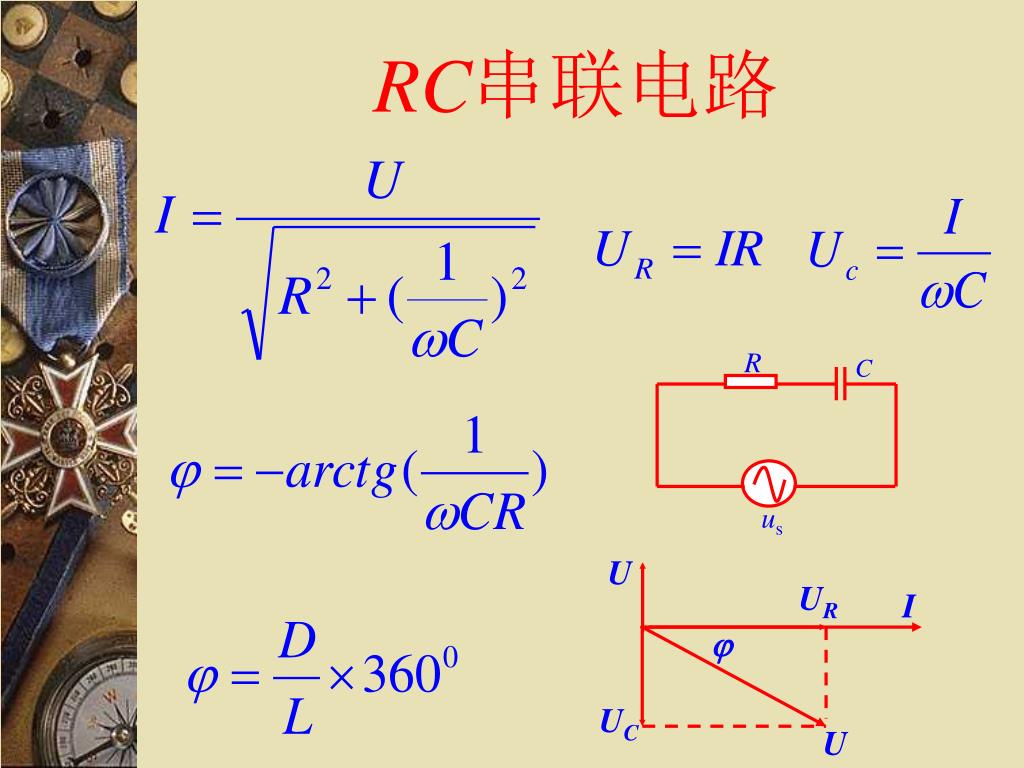

  8. R C U UR I  us UC U RC串联电路

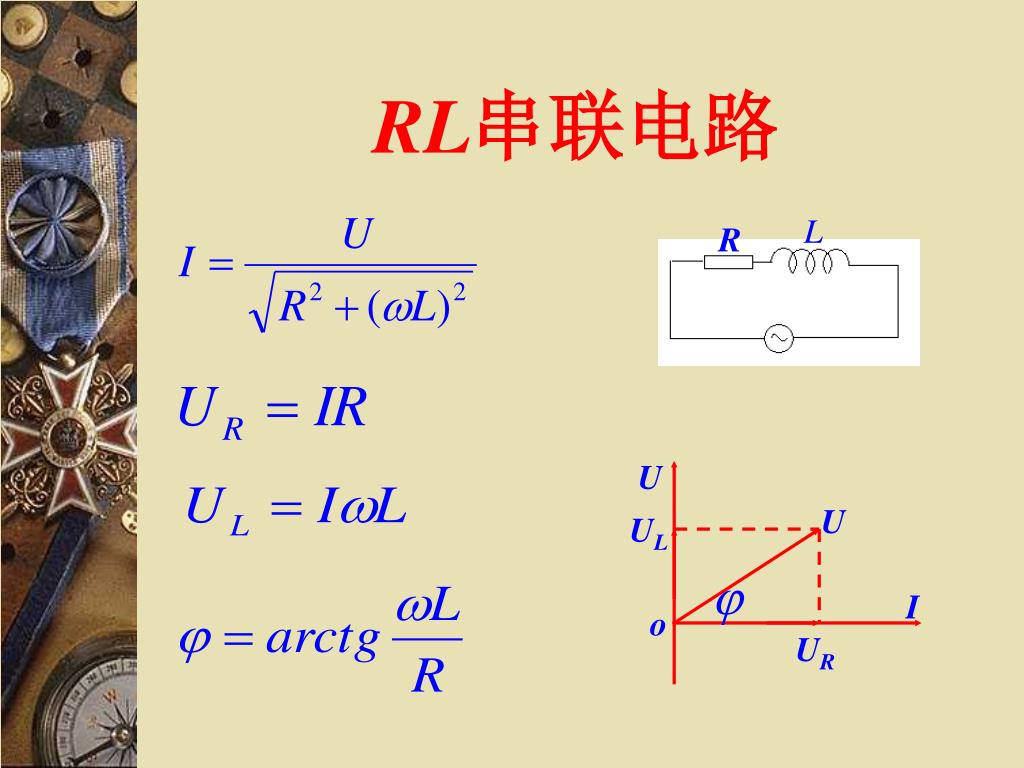

  9. U U UL I o UR RL串联电路 L R

  10. /2  电感性 L 0 R 0 电容性 C us -/2 LRC串联电路

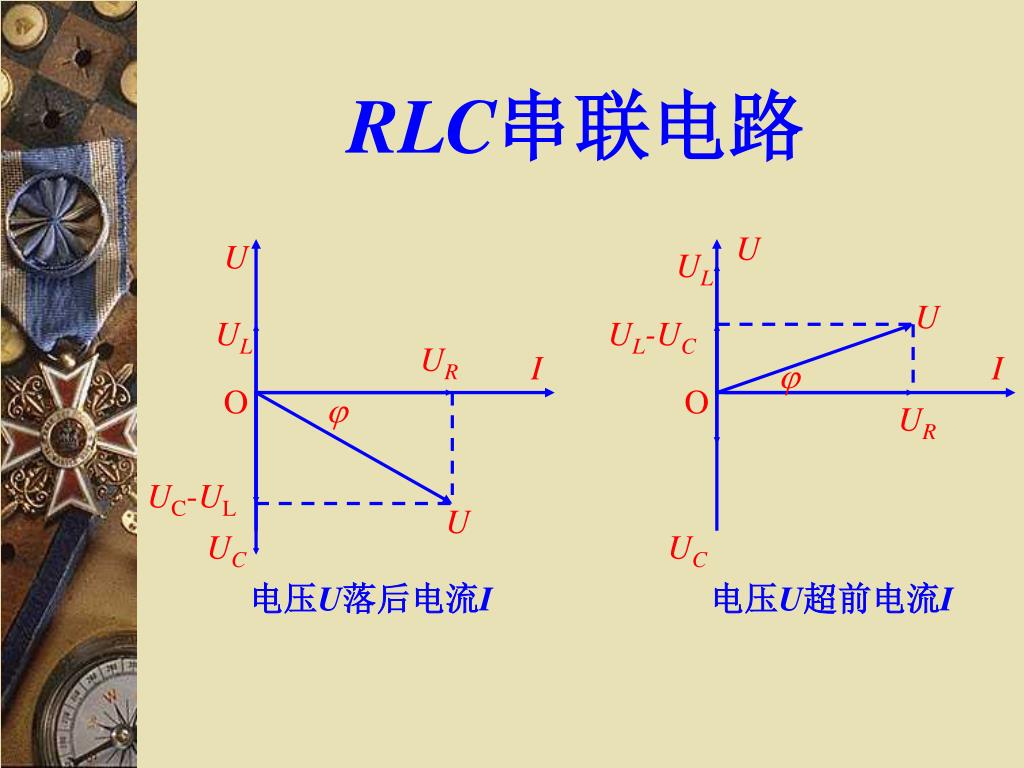

  11. RLC串联电路 U U UL U UL UL-UC UR I I  • O • O  UR UC-UL U UC UC 电压U落后电流I 电压U超前电流I

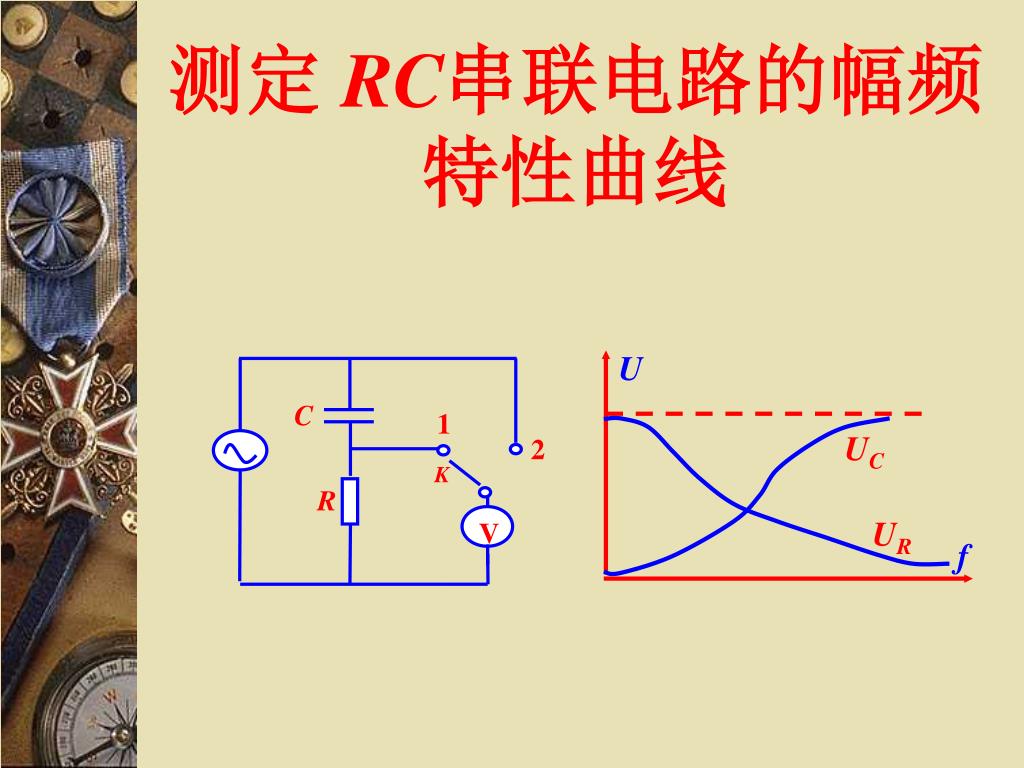

  12. U UC UR f 测定RC串联电路的幅频特性曲线 C 1 2 K R V

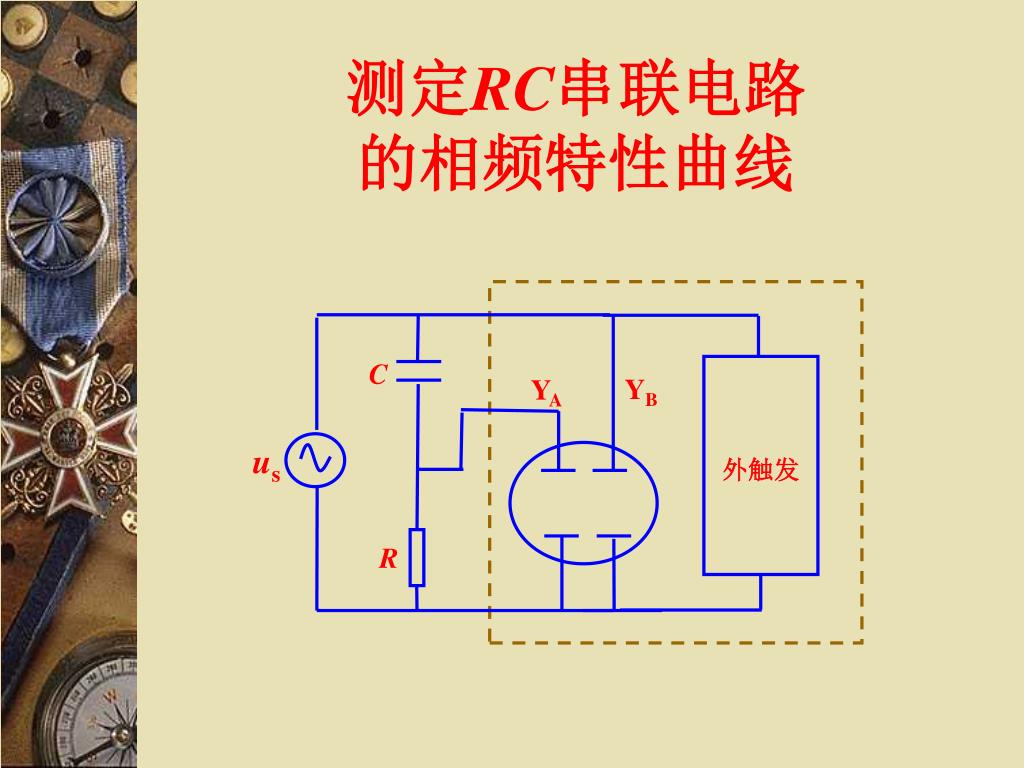

  13. 测定RC串联电路的相频特性曲线 C 外触发 YB YA us R

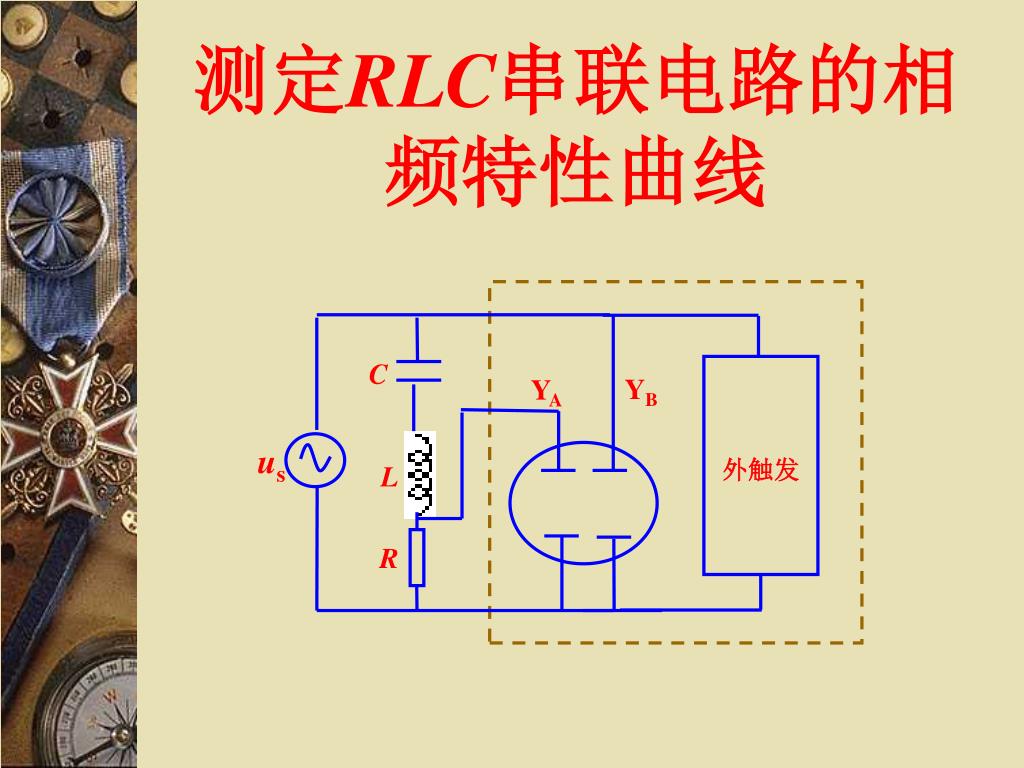

  14. C 外触发 YB YA us L R 测定RLC串联电路的相频特性曲线

  15. 思考题 1.怎样根据时基因数测定两个同频率信号的位相差?
