1. 目 录 • 回 流 焊 工 艺 和 温 度 曲 线 • 做 温 度 曲 线 步 骤 • 热 电 偶 原 理 • 双 面 回 流 焊 • 如 何 放 板 进 炉 中 • 回 流 焊 造 成 的 缺 陷

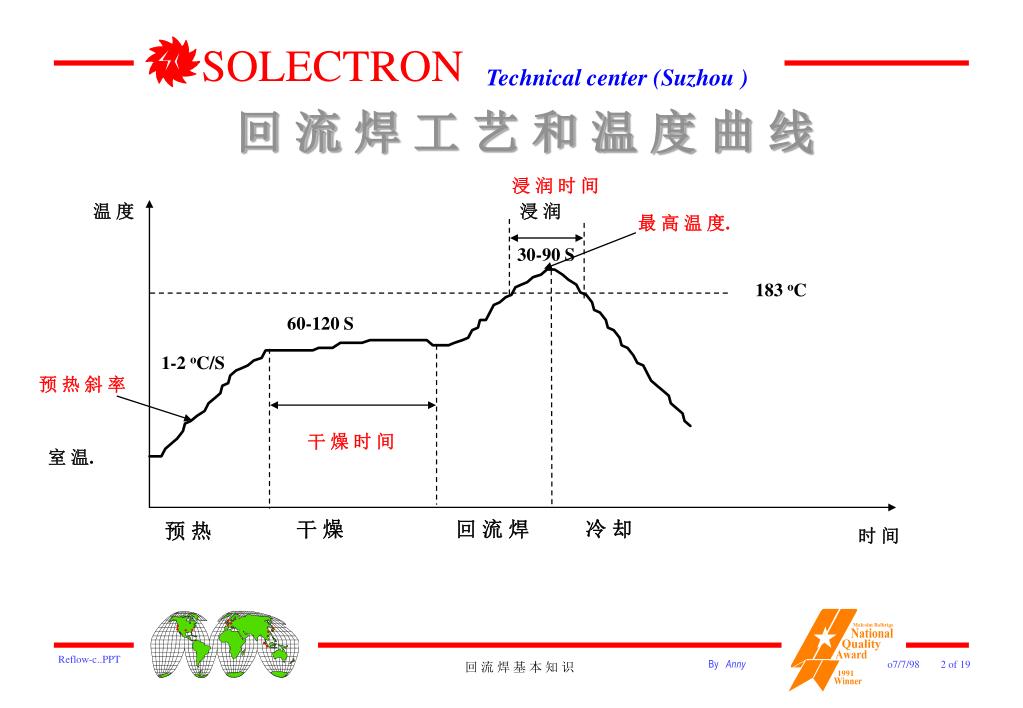

2. 回 流 焊 工 艺 和 温 度 曲 线 浸 润 时 间 温 度 浸 润 最 高 温 度. 30-90 S 183 oC 60-120 S 1-2 oC/S 预 热 斜 率 干 燥 时 间 室 温. 干 燥 回 流 焊 冷 却 预 热 时 间

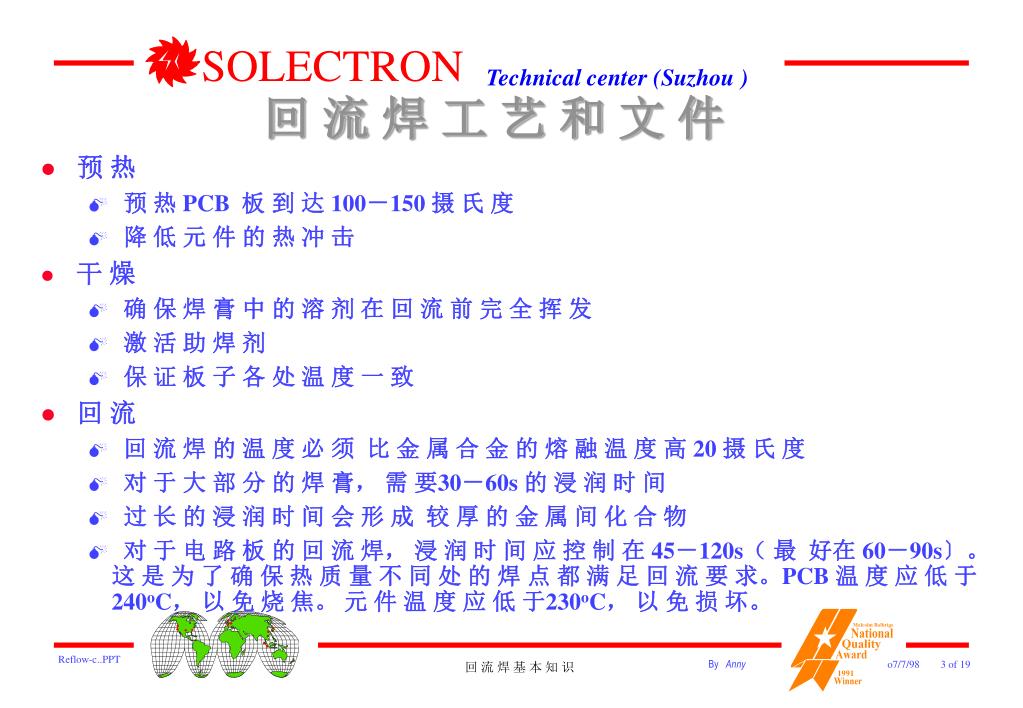

3. 回 流 焊 工 艺 和 文 件 • 预 热 • 预 热 PCB 板 到 达 100－150 摄 氏 度 • 降 低 元 件 的 热 冲 击 • 干 燥 • 确 保 焊 膏 中 的 溶 剂 在 回 流 前 完 全 挥 发 • 激 活 助 焊 剂 • 保 证 板 子 各 处 温 度 一 致 • 回 流 • 回 流 焊 的 温 度 必 须 比 金 属 合 金 的 熔 融 温 度 高 20 摄 氏 度 • 对 于 大 部 分 的 焊 膏， 需 要30－60s 的 浸 润 时 间 • 过 长 的 浸 润 时 间 会 形 成 较 厚 的 金 属 间 化 合 物 • 对 于 电 路 板 的 回 流 焊， 浸 润 时 间 应 控 制 在 45－120s（ 最 好在 60－90s〕。 这 是 为 了 确 保 热 质 量 不 同 处 的 焊 点 都 满 足 回 流 要 求。PCB 温 度 应 低 于 240oC， 以 免 烧 焦。 元 件 温 度 应 低 于230oC， 以 免 损 坏。

4. 回 流 焊 工 艺 和 文 件 • 冷 却 • 冷 却 速 度 影 响 到 焊 锡 结 晶 颗 粒 的 大 小。

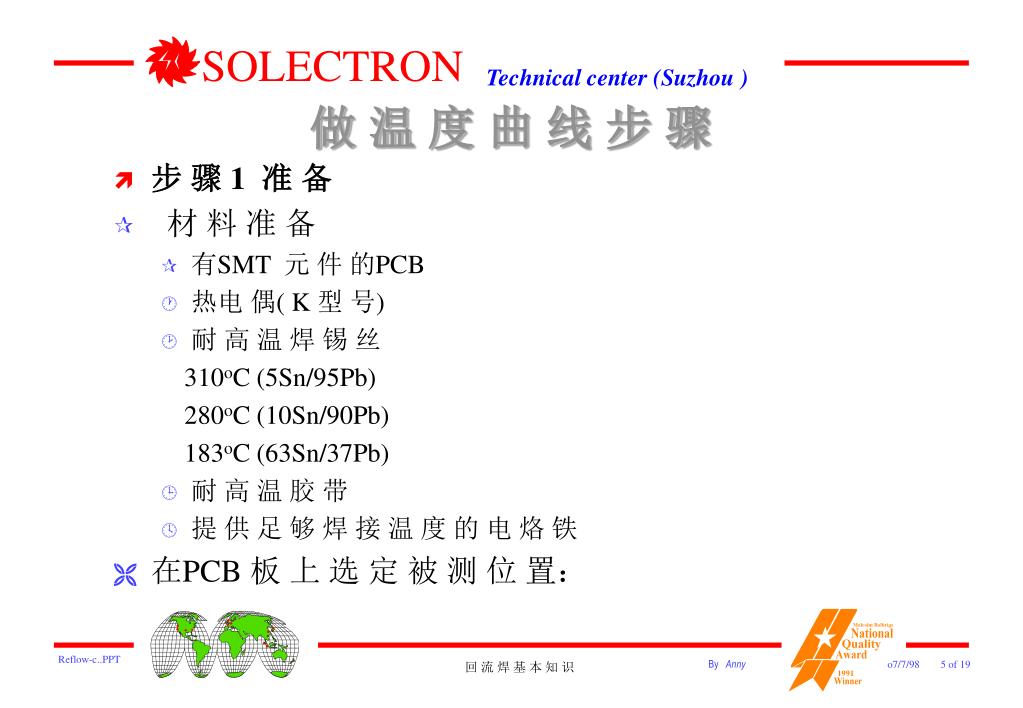

5. 做 温 度 曲 线 步 骤 • 步 骤 1 准 备 • 材 料 准 备 • 有SMT 元 件 的PCB • 热电 偶( K 型 号) • 耐 高 温 焊 锡 丝 310oC (5Sn/95Pb) 280oC (10Sn/90Pb) 183oC (63Sn/37Pb) • 耐 高 温 胶 带 • 提 供 足 够 焊 接 温 度 的 电 烙 铁 • 在PCB 板 上 选 定 被 测 位 置：

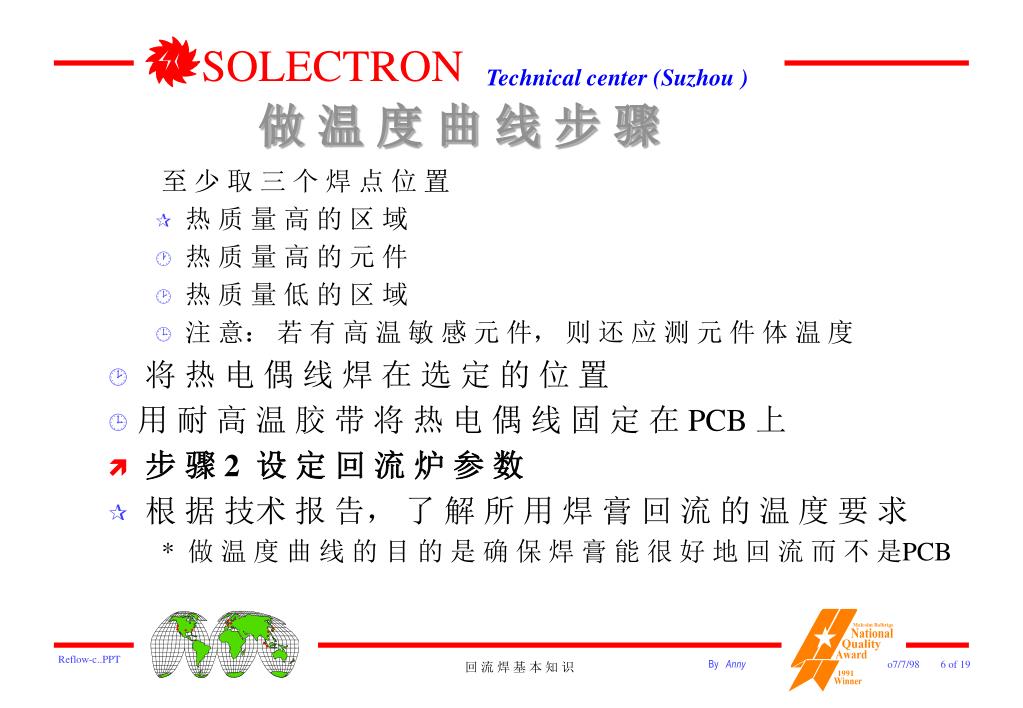

6. 做 温 度 曲 线 步 骤 至 少 取 三 个 焊 点 位 置 • 热 质 量 高 的 区 域 • 热 质 量 高 的 元 件 • 热 质 量 低 的 区 域 • 注 意： 若 有 高 温 敏 感 元 件， 则 还 应 测 元 件 体 温 度 • 将 热 电 偶 线 焊 在 选 定 的 位 置 • 用 耐 高 温 胶 带 将 热 电 偶 线 固 定 在 PCB 上 • 步 骤 2 设 定 回 流 炉 参 数 • 根 据 技术 报 告， 了 解 所 用 焊 膏 回 流 的 温 度 要 求 * 做 温 度 曲 线 的 目 的 是 确 保 焊 膏 能 很 好 地 回 流 而 不 是PCB

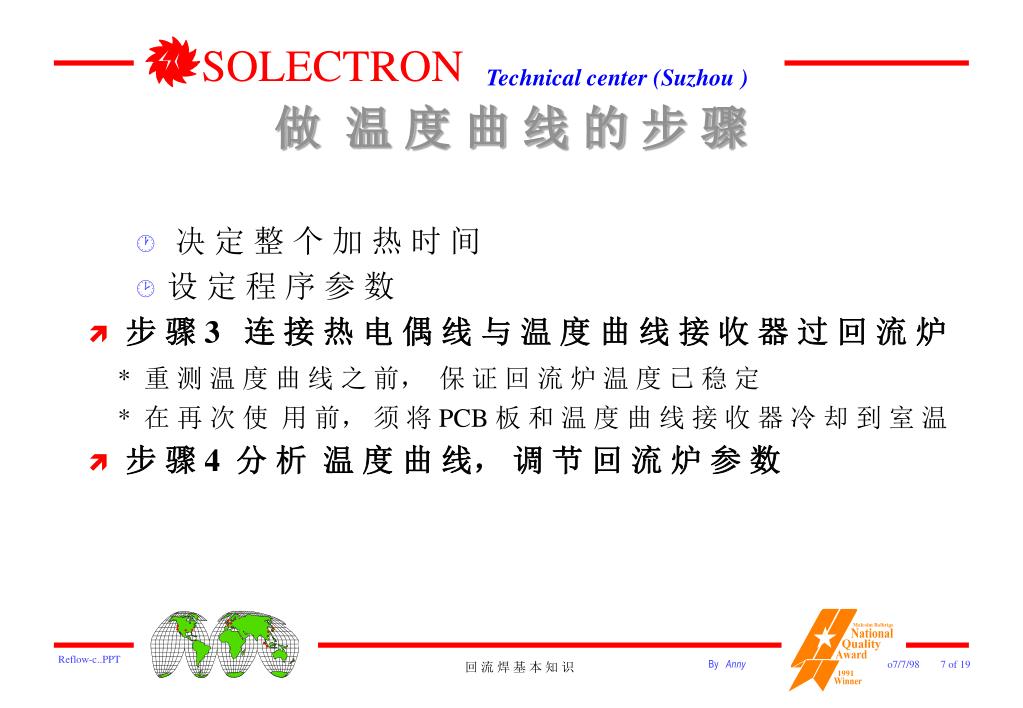

7. 做 温 度 曲 线 的 步 骤 • 决 定 整 个 加 热 时 间 • 设 定 程 序 参 数 • 步 骤 3 连 接 热 电 偶 线 与 温 度 曲 线 接 收 器 过 回 流 炉 * 重 测 温 度 曲 线 之 前， 保 证 回 流 炉 温 度 已 稳 定 * 在 再 次 使 用 前， 须 将 PCB 板 和 温 度 曲 线 接 收 器 冷 却 到 室 温 • 步 骤 4 分 析 温 度 曲 线， 调 节 回 流 炉 参 数

8. 热 电 偶 工 作 原 理 • K 型 号 热 偶 线 成 分: NiCr/NiAl ( 熔 融 温 度.> 300摄 氏 度) • 热 偶 线 温 度 测 量 原 理 RS232 热 偶 线 测 温 头 温 度 热 偶 线 电 流 温 度 曲 线接 收 器 存 储 器 热 偶 线 测 温 头 阻 抗 焊 点 温 度 软 件 计 算 机 或 打 印 机 温 度 曲 线

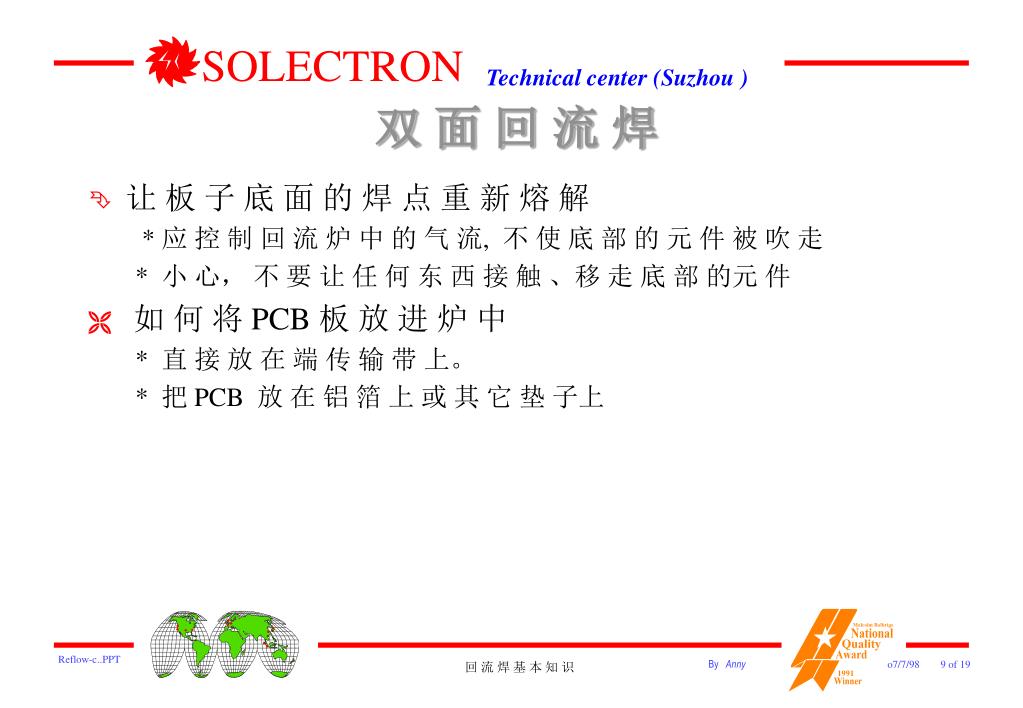

9. 双 面 回 流 焊 • 让 板 子 底 面 的 焊 点 重 新 熔 解 * 应 控 制 回 流 炉 中 的 气 流, 不 使 底 部 的 元 件 被 吹 走 * 小 心， 不 要 让 任 何 东 西 接 触 、移 走 底 部 的元 件 • 如 何 将 PCB 板 放 进 炉 中 * 直 接 放 在 端 传 输 带 上。 * 把 PCB 放 在 铝 箔 上 或 其 它 垫 子上

10. 如 何 放 板 进 炉 子 • 有 规 律 地， 一致 性 地 排 放 好 好 好 坏 坏

11. 如 何 放 板 进 炉 子 • 防 止 板 在 回 流 焊 后 翘 曲 • 第一 次 回 流 焊 时， 将 板 直 接 放 在 金 属 网 传 输 带 上。 • 用 加 强 筋 来 固 定 板 子， • 使 对 边 引 脚 的 焊 点 同 时 回 流 • 注 意 进 板 方 向

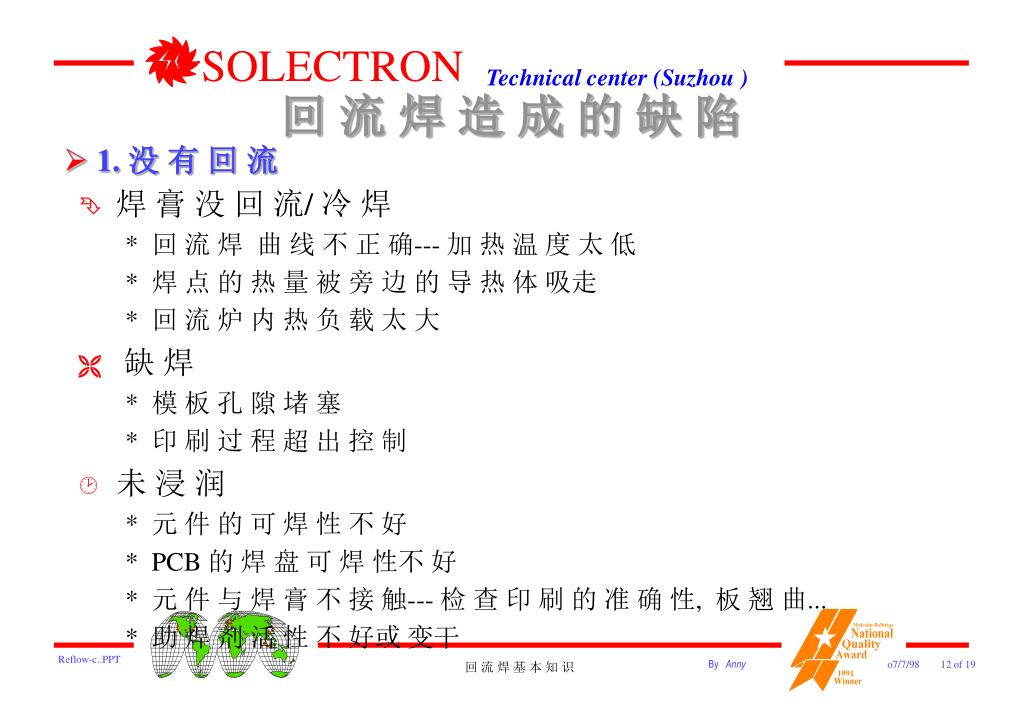

12. 回 流 焊 造 成 的 缺 陷 • 1. 没 有 回 流 • 焊 膏 没 回 流/ 冷 焊 * 回 流 焊 曲 线 不 正 确--- 加 热 温 度 太 低 * 焊 点 的 热 量 被 旁 边 的 导 热 体 吸走 * 回 流 炉 内 热 负 载 太 大 • 缺 焊 * 模 板 孔 隙 堵 塞 * 印 刷 过 程 超 出 控 制 • 未 浸 润 * 元 件 的 可 焊 性 不 好 * PCB 的 焊 盘 可 焊 性不 好 * 元 件 与 焊 膏 不 接 触--- 检 查 印 刷 的 准 确 性, 板 翘 曲... * 助 焊 剂 活 性 不 好或 变干

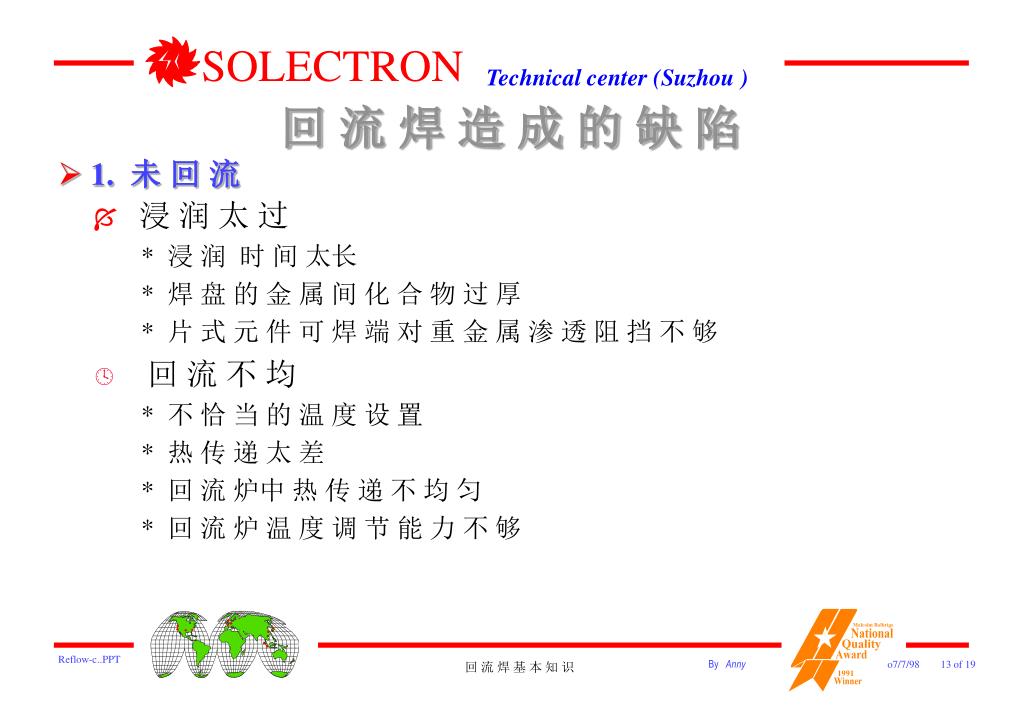

13. 回 流 焊 造 成 的 缺 陷 • 1. 未 回 流 • 浸 润 太 过 * 浸 润 时 间 太长 * 焊 盘 的 金 属 间 化 合 物 过 厚 * 片 式 元 件 可 焊 端 对 重 金 属 渗 透 阻 挡 不 够 • 回 流 不 均 * 不 恰 当 的 温 度 设 置 * 热 传 递 太 差 * 回 流 炉中 热 传 递 不 均 匀 * 回 流 炉 温 度 调 节 能 力 不 够

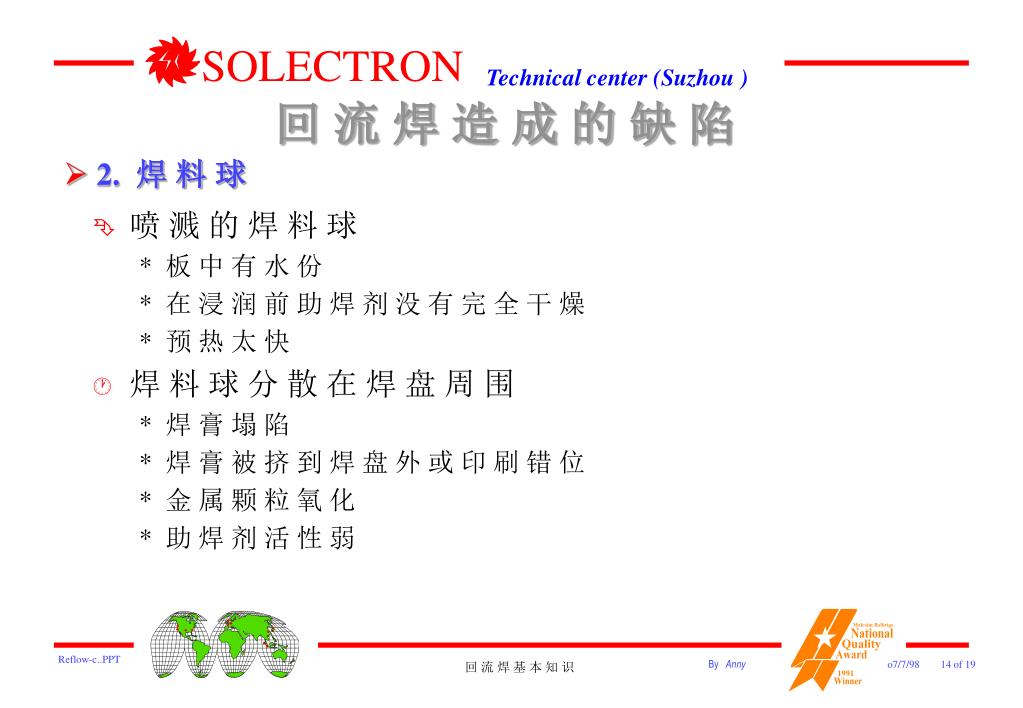

14. 回 流 焊 造 成 的 缺 陷 • 2. 焊 料 球 • 喷 溅 的 焊 料 球 * 板 中 有 水 份 * 在 浸 润 前 助 焊 剂 没 有 完 全 干 燥 * 预 热 太 快 • 焊 料 球 分 散 在 焊 盘 周 围 * 焊 膏 塌 陷 * 焊 膏 被 挤 到 焊 盘 外 或 印 刷 错 位 * 金 属 颗 粒 氧 化 * 助 焊 剂 活 性 弱

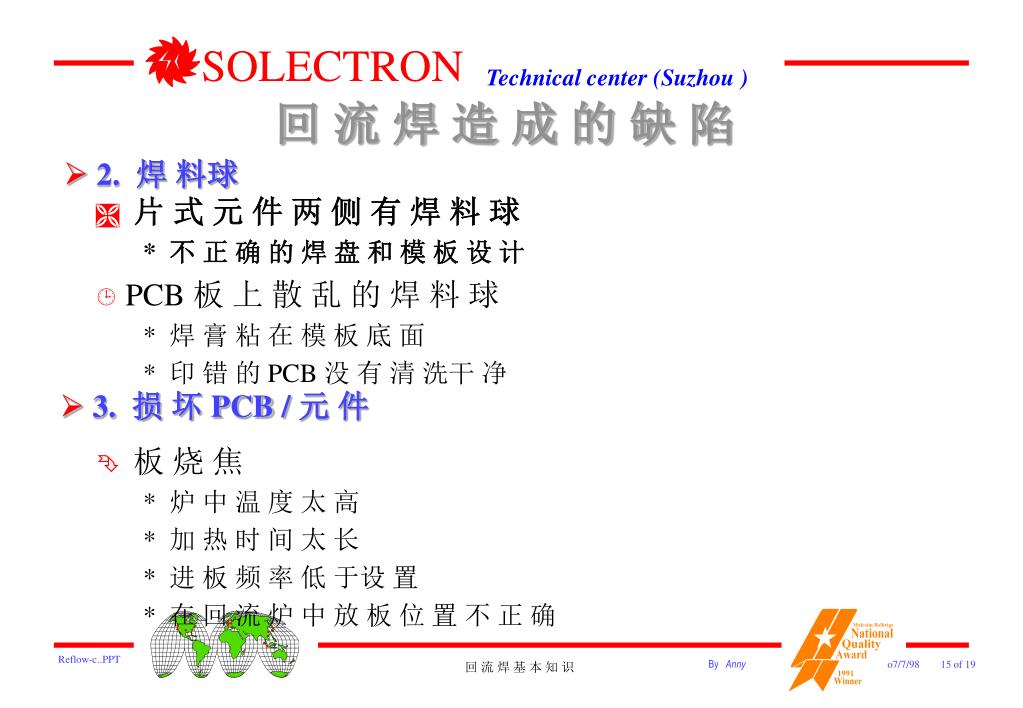

15. 回 流 焊 造 成 的 缺 陷 • 2. 焊 料球 • 片 式 元 件 两 侧 有 焊 料 球 * 不 正 确 的 焊 盘 和 模 板 设 计 • PCB 板 上 散 乱 的 焊 料 球 * 焊 膏 粘 在 模 板 底 面 * 印 错 的 PCB 没 有 清 洗干 净 • 3. 损 坏 PCB / 元 件 • 板 烧 焦 • * 炉 中 温 度 太 高 • * 加 热 时 间 太 长 • * 进 板 频 率 低 于设 置 • * 在 回 流 炉 中 放 板 位 置 不 正 确

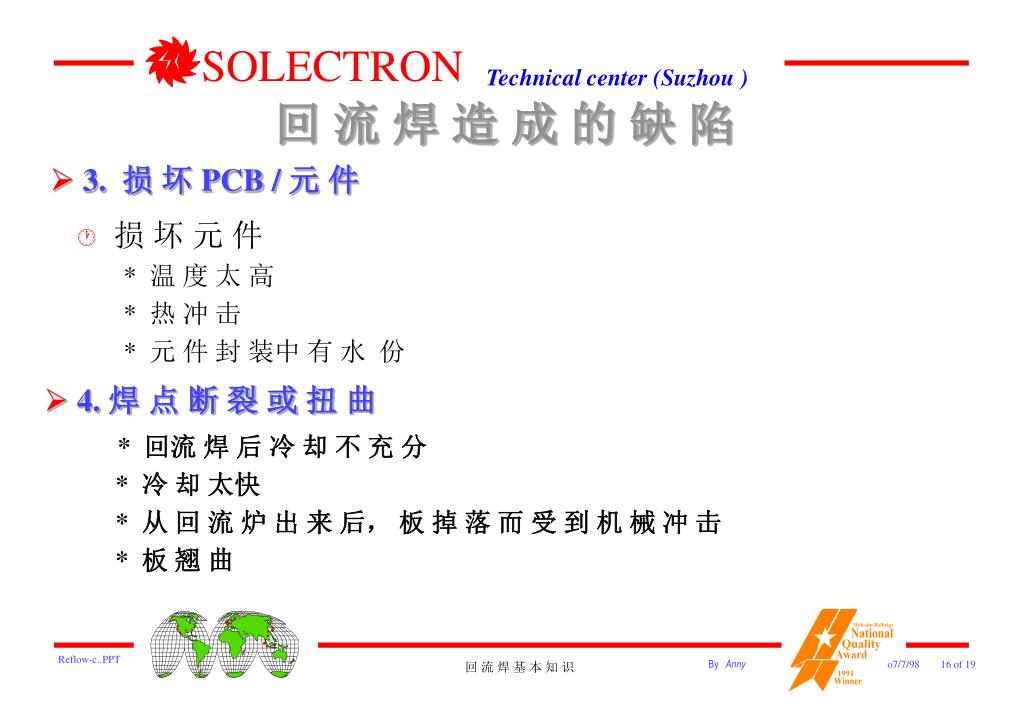

16. 回 流 焊 造 成 的 缺 陷 • 3. 损 坏 PCB / 元 件 • 损 坏 元 件 • * 温 度 太 高 • * 热 冲 击 • * 元 件 封 装中 有 水 份 • 4. 焊 点 断 裂 或 扭 曲 • * 回流 焊 后 冷 却 不 充 分 • * 冷 却 太快 • * 从 回 流 炉 出 来 后， 板 掉 落 而 受 到 机 械 冲 击 • * 板 翘 曲

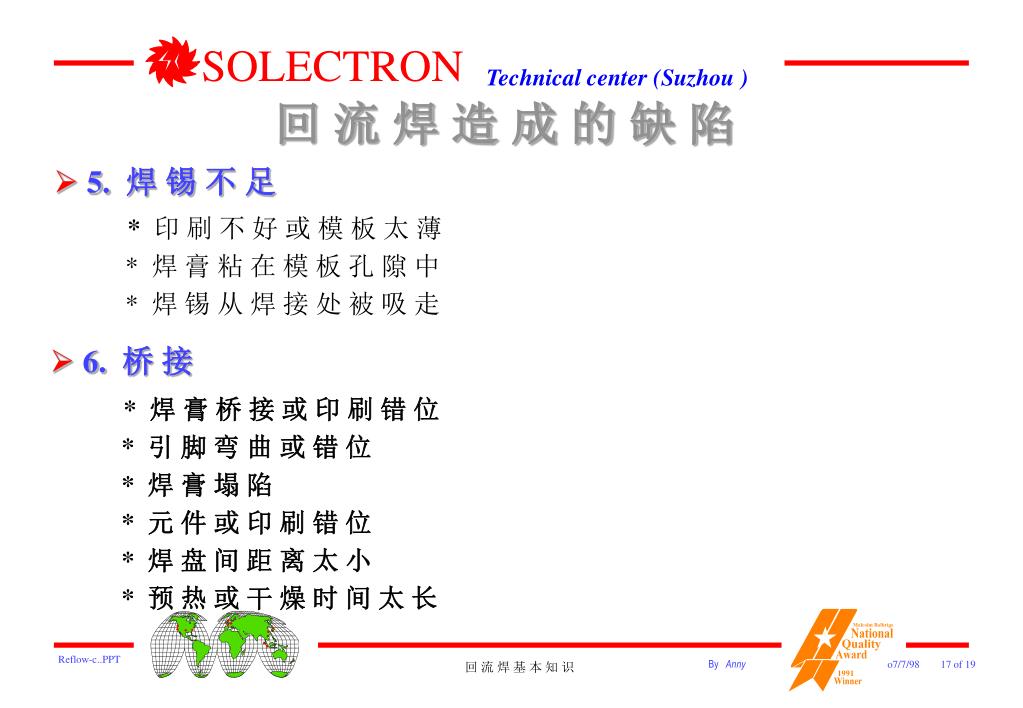

17. 5. 焊 锡 不 足 • *印 刷 不 好 或 模 板 太 薄 • * 焊 膏 粘 在 模 板 孔 隙 中 • * 焊 锡 从 焊 接 处 被 吸 走 回 流 焊 造 成 的 缺 陷 • 6. 桥 接 • * 焊 膏 桥 接 或 印 刷 错 位 • * 引 脚 弯 曲 或 错 位 • * 焊 膏 塌 陷 • * 元 件 或 印 刷 错 位 • * 焊 盘 间 距 离 太 小 • * 预 热 或 干 燥 时 间 太 长

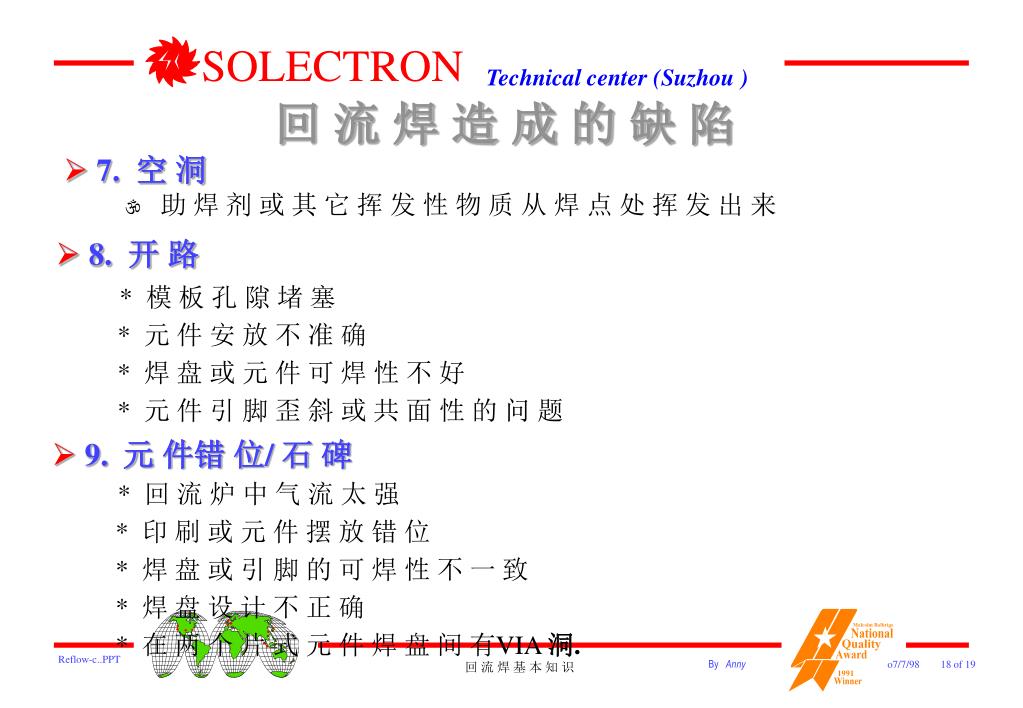

18. 回 流 焊 造 成 的 缺 陷 • 7. 空 洞 • 助 焊 剂 或 其 它 挥 发 性 物 质 从 焊 点 处 挥 发 出 来 • 8. 开 路 • * 模 板 孔 隙 堵 塞 • * 元 件 安 放 不 准 确 • * 焊 盘 或 元 件 可 焊 性 不 好 • * 元 件 引 脚 歪 斜 或 共 面 性 的 问 题 • 9. 元 件错 位/ 石 碑 • * 回 流 炉 中 气 流 太 强 • * 印 刷 或 元 件 摆 放 错 位 • * 焊 盘 或 引 脚 的 可 焊 性 不 一 致 • * 焊 盘 设 计 不 正 确 • * 在 两 个 片 式 元 件 焊 盘 间 有VIA 洞.

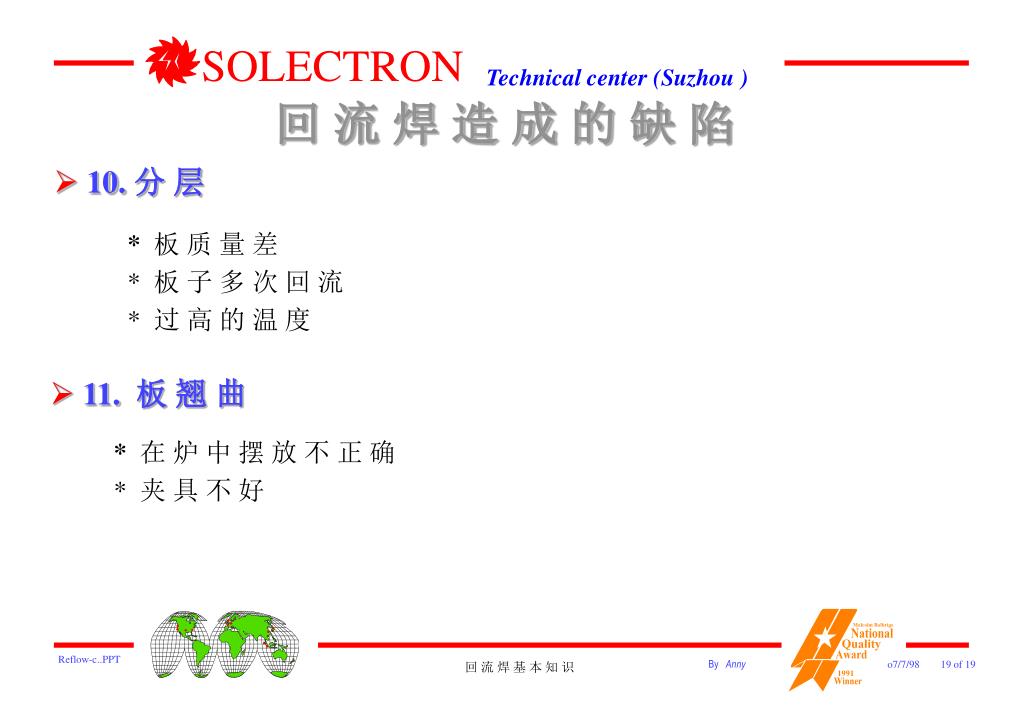

19. 回 流 焊 造 成 的 缺 陷 • 10. 分 层 • *板 质 量 差 • * 板 子 多 次 回 流 • * 过 高 的 温 度 • 11. 板 翘 曲 • *在 炉 中 摆 放 不 正 确 • * 夹 具 不 好
