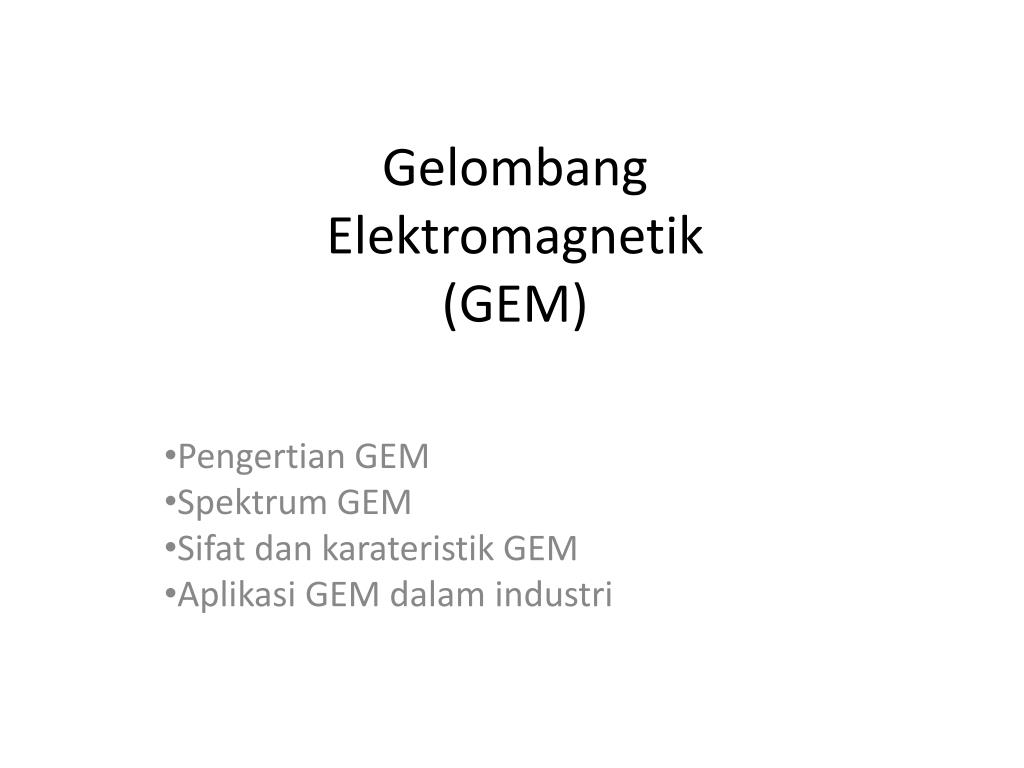

  1. GelombangElektromagnetik(GEM) Pengertian GEM Spektrum GEM Sifat dan karateristik GEM Aplikasi GEM dalam industri

  2. Pengertian GEM • Electromagnetic wave is a self-propagating wave in a vacuum or in matter. • Didasarkan pada hipotesis James Clark Maxwellyang mengacu pada percobaan Oersted dan Faraday. “Jikaperubahanfluks magnet dapatmenimbulkanmedanlistrikmakaperubahanFlukslistrikjugaharusdapatmenimbulkanmedan magnet”

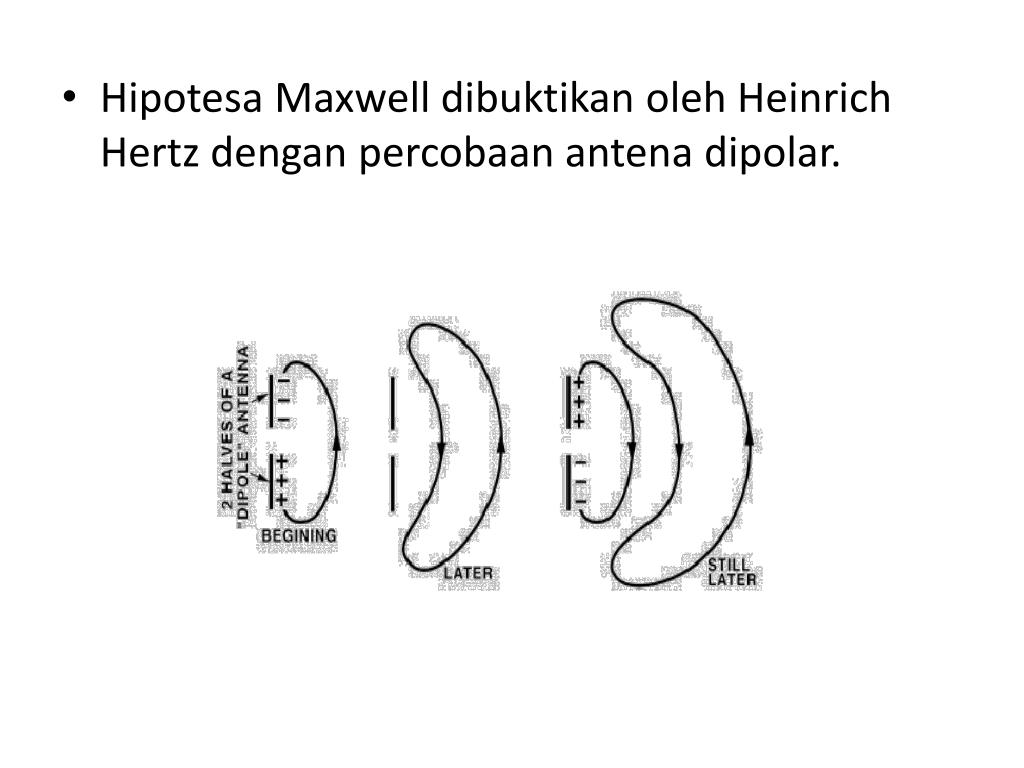

  3. Hipotesa Maxwell dibuktikan oleh Heinrich Hertz dengan percobaan antena dipolar.

  4. Sifat & Karakteristik • Gelombangelektromagnetikdapatmerambatdalamruangtanpa medium • merupakangelombang transversal • tidakmemilikimuatanlistriksehinggabergeraklurusdalammedan magnet maupunmedanlistrik • dapatmengalamipemantulan (refleksi), pembiasan (refraksi), perpaduan (interferensi), pelenturan (difraksi), pengutuban (polarisasi) • Perubahanmedanlistrikdanmedan magnet terjadisecarabersamaan, sehinggamedanlistrikdanmedan magnet sefasedanberbandinglurus

  5. Spektrum GEM adalah rentang semua radiasi elektromagnetic yang mungkin yang dapat diukur dari frekuensi, panjang gelombang dan energi photon yang terkandung.

  6. Spectrum Region • Gelombang radio • Gelombang mikro • Sinar infra merah • Cahaya tampak • Sinar ultraviolet • X-rays • Sinar Gamma

  7. Gelombang Radio • Radio adalah bentuk level energi elektromagnetik terendah, dengan kisaran panjang gelombang dari ribuan kilometer sampai kurang dari satu meter.

  8. Gelombang Mikro

  9. Inframerah • Inframerah adalah radiasi elektromagnetik dari panjang gelombang lebih panjang dari cahaya tampak, tetapi lebih pendek dari radiasi gelombang radio. Namanya berarti "bawah merah" (dari bahasa Latin infra, "bawah"), merah merupakan warna dari cahaya tampak dengan gelombang terpanjang. • Frekuensi

  10. Pemanfaatan antara lain : terapi fisik (physical therapy), fotografi inframerah untuk keperluan pemetaan sumber alam dan diagnosa penyakit.

  11. Cahaya Tampak • Cahaya tampak (sering disebut cahaya) adalah radiasi gelombang elektromagnetik yang dapat dideteksi oleh mata manusia. Berdasarkan dari urutan frekuensi terkecil, ia memiliki cahaya Merah, Jingga, Kuning, Hijau , Biru, Nila dan Ungu ( Me Ji Ku Hi Bi Ni U)

  12. Sinar Ultraviolet (UV) • Istilah ultraviolet berarti "melebihi ungu" (dari bahasa Latin ultra, "melebihi"), sedangkan kata ungu merupakan warna panjang gelombang paling pendek dari cahaya dari sinar tampak.

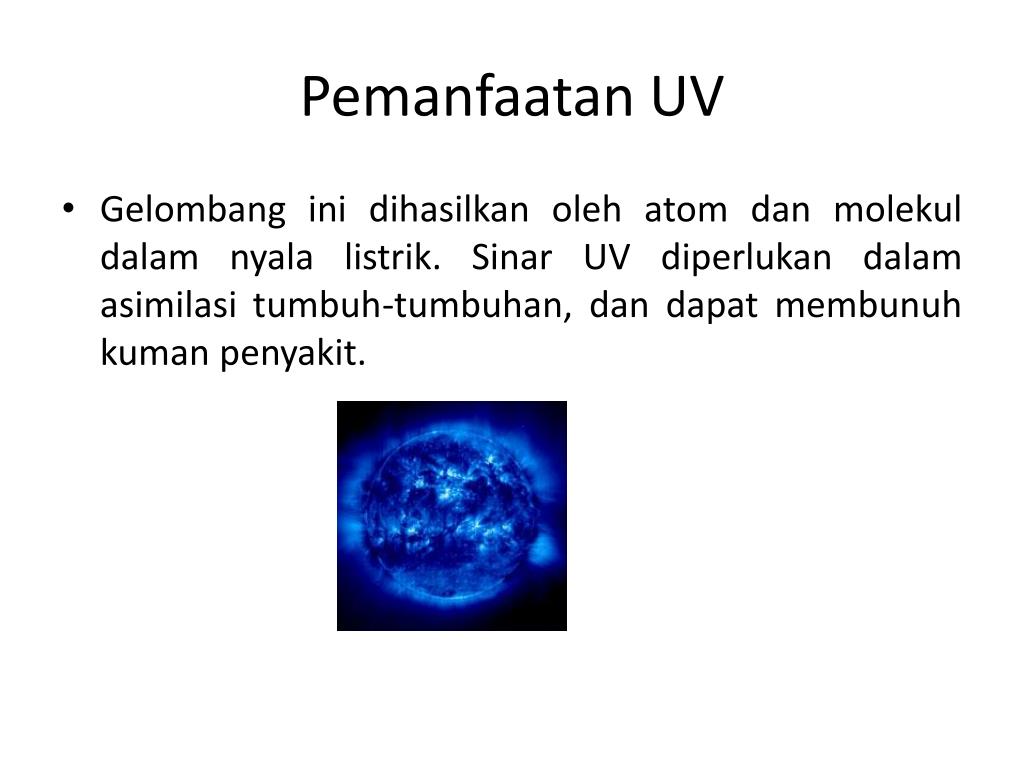

  13. Pemanfaatan UV • Gelombang ini dihasilkan oleh atom dan molekul dalam nyala listrik. Sinar UV diperlukan dalam asimilasi tumbuh-tumbuhan, dan dapat membunuh kuman penyakit.

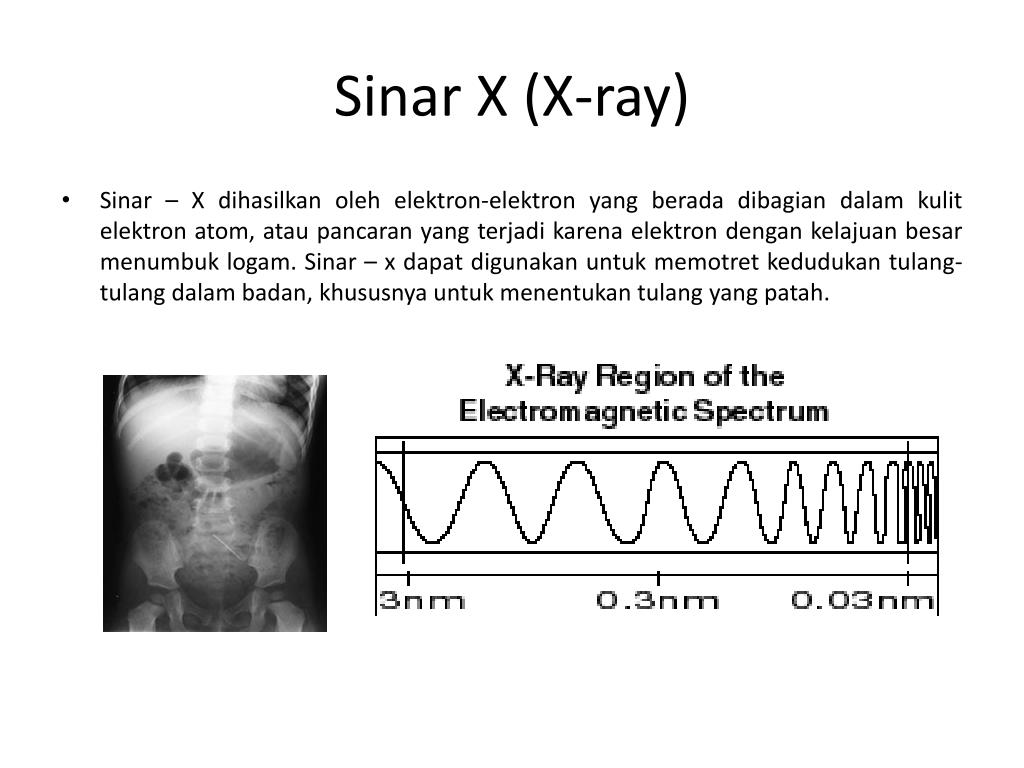

  14. Sinar X (X-ray) • Sinar – X dihasilkan oleh elektron-elektron yang berada dibagian dalam kulit elektron atom, atau pancaran yang terjadi karena elektron dengan kelajuan besar menumbuk logam. Sinar – x dapat digunakan untuk memotret kedudukan tulang-tulang dalam badan, khususnya untuk menentukan tulang yang patah.

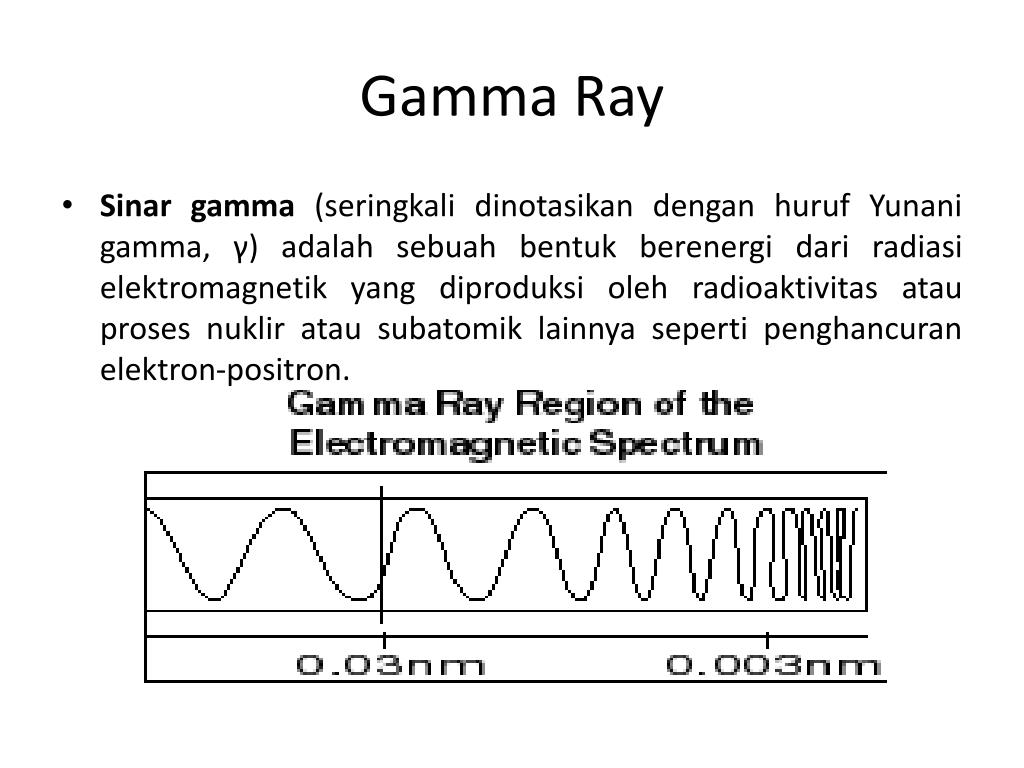

  15. Gamma Ray • Sinar gamma (seringkali dinotasikan dengan huruf Yunani gamma, γ) adalah sebuah bentuk berenergi dari radiasi elektromagnetik yang diproduksi oleh radioaktivitas atau proses nuklir atau subatomik lainnya seperti penghancuran elektron-positron.

  16. Pemanfaatan Gamma Ray • Daya tembusnya yang sangat besar dapat menyebabkan efek yang serius jika diserap oleh jaringan hidup. Dengan pengontrolan, sinar ini digunakan untuk membunuh sel-sel kanker dan mensterilkan peralatan rumah sakit.

  17. Active Denial System • Sistempersenjataan yang menggunakangelombangelektromagnetik. • Non-Lethal Weapon, tidakmenyebabkankematian,hanyabersifatmelumpuhkan. • Menggunakansebuah antenna segidelapanuntukmengarahkangelombangenergi yang tidakterlihatkearah target. • Gelombangelektromagnetikinidipancarkanolehsebuah transmitter dankemudianmerambatpadakecepatancahaya (300.000 km per detik) sambilmembawaenergi yang hanyamampumenembuspermukaankulitsejauh 0,04 cm.

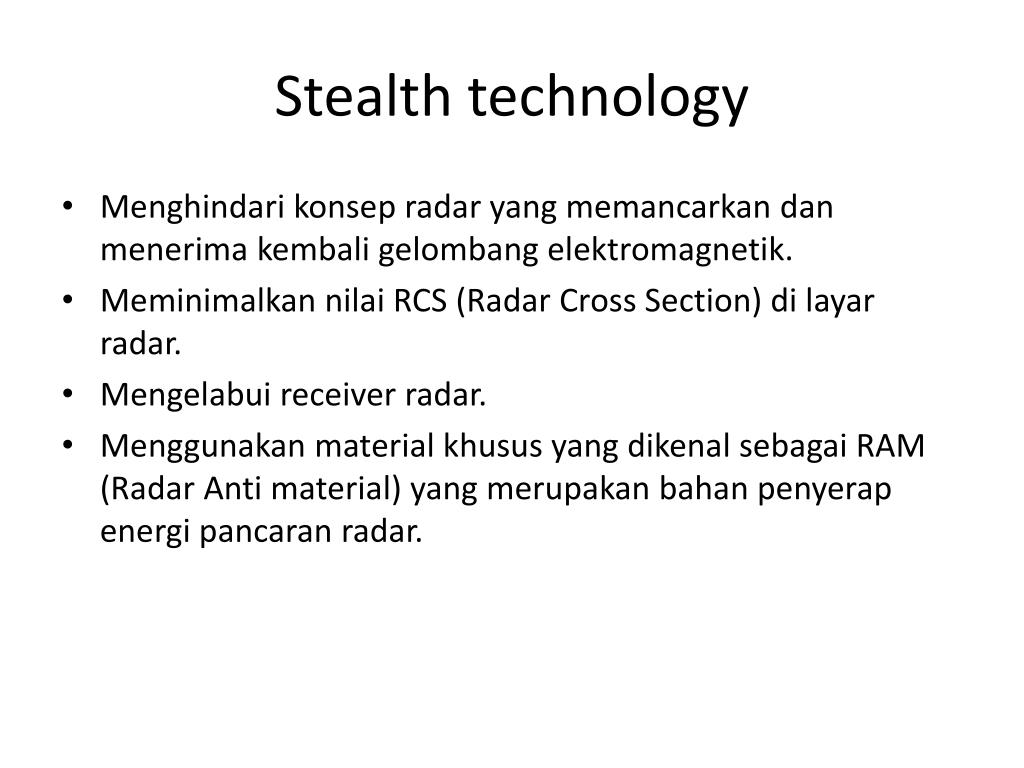

  18. Stealth technology • Menghindari konsep radar yang memancarkan dan menerima kembali gelombang elektromagnetik. • Meminimalkan nilai RCS (Radar Cross Section) di layar radar. • Mengelabui receiver radar. • Menggunakan material khusus yang dikenal sebagai RAM (Radar Anti material) yang merupakan bahan penyerap energi pancaran radar.

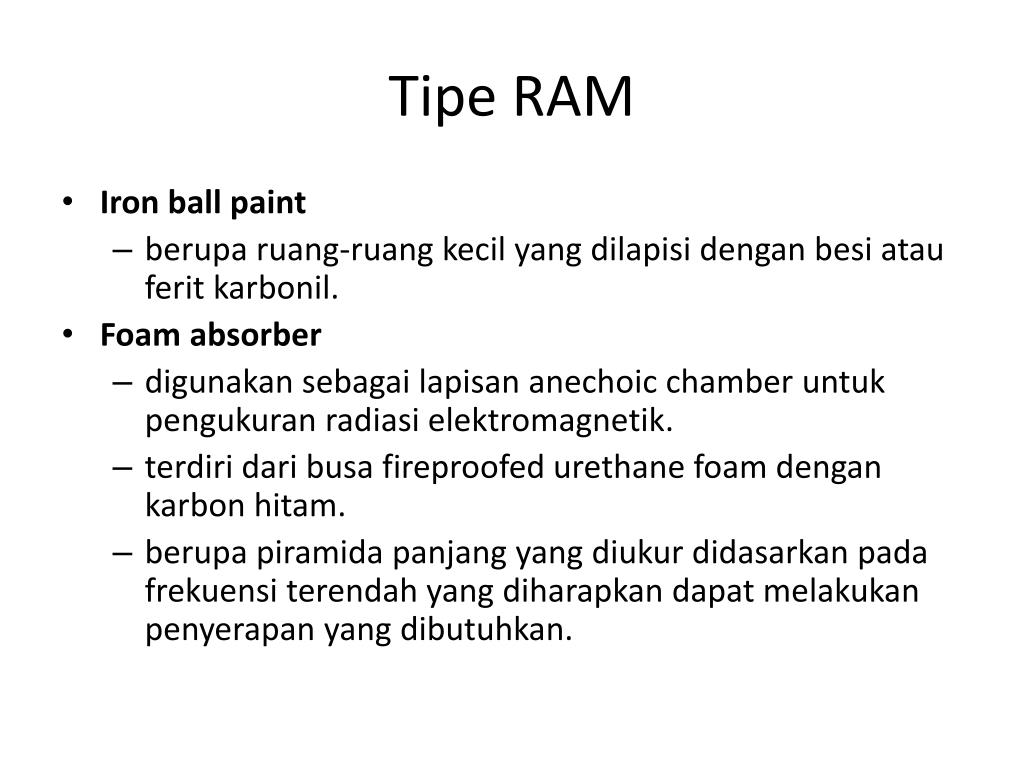

  19. Tipe RAM • Iron ball paint • beruparuang-ruangkecil yang dilapisidenganbesiatauferitkarbonil. • Foam absorber • digunakansebagailapisan anechoic chamber untukpengukuranradiasielektromagnetik. • terdiridaribusa fireproofed urethane foam dengankarbonhitam. • berupapiramidapanjang yang diukurdidasarkanpadafrekuensiterendah yang diharapkandapatmelakukanpenyerapan yang dibutuhkan.
