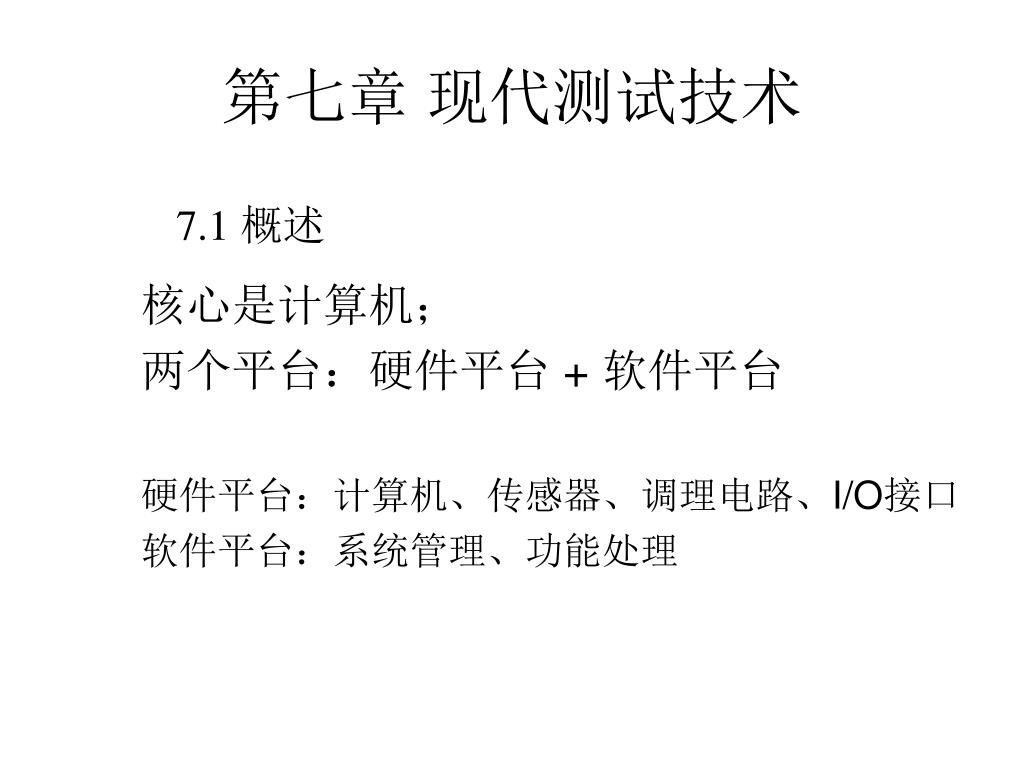

  1. 第七章 现代测试技术 核心是计算机； 两个平台：硬件平台 + 软件平台 硬件平台：计算机、传感器、调理电路、I/O接口 软件平台：系统管理、功能处理 7.1 概述

  2. 7.2 多通道数字信号测试系统 1.一个A/D转换器实现多路信号的分时数据获取 采样速度慢、易丢失信号的相位信息； 仪器成本低。 2.同步采样，一路信号对应一个A/D转换器 采样速度快、能保留不同通道信号的相位信息； 仪器成本高。

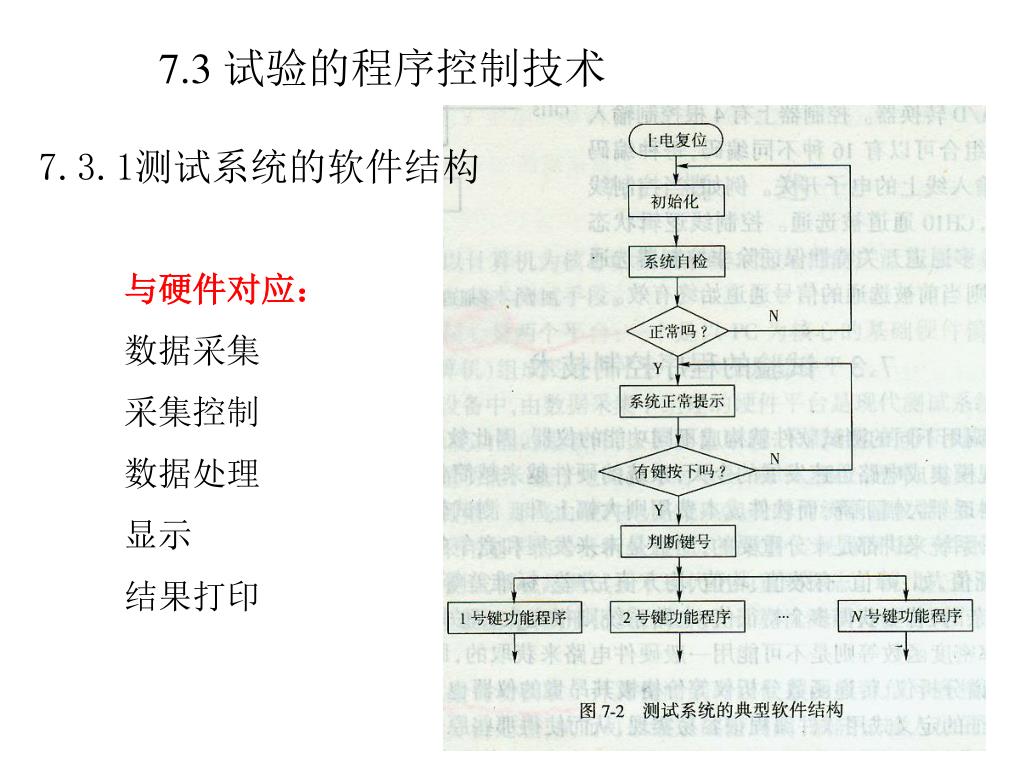

  3. 7.3 试验的程序控制技术 7.3.1测试系统的软件结构 与硬件对应： 数据采集 采集控制 数据处理 显示 结果打印

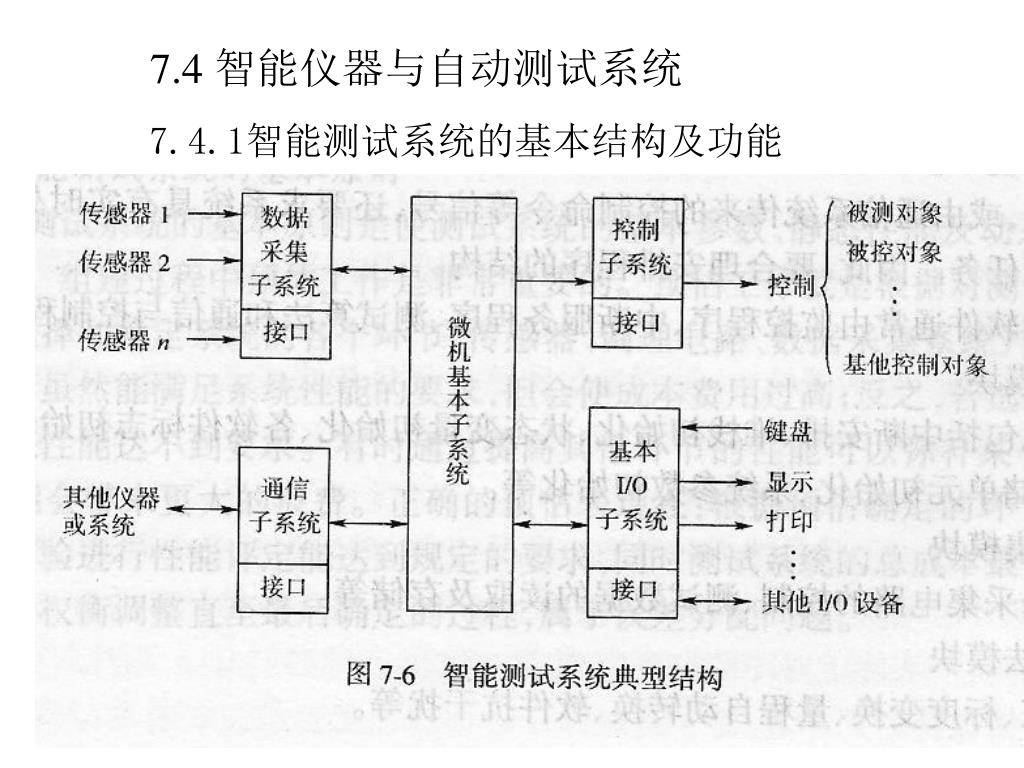

  4. 7.4 智能仪器与自动测试系统 7.4.1智能测试系统的基本结构及功能

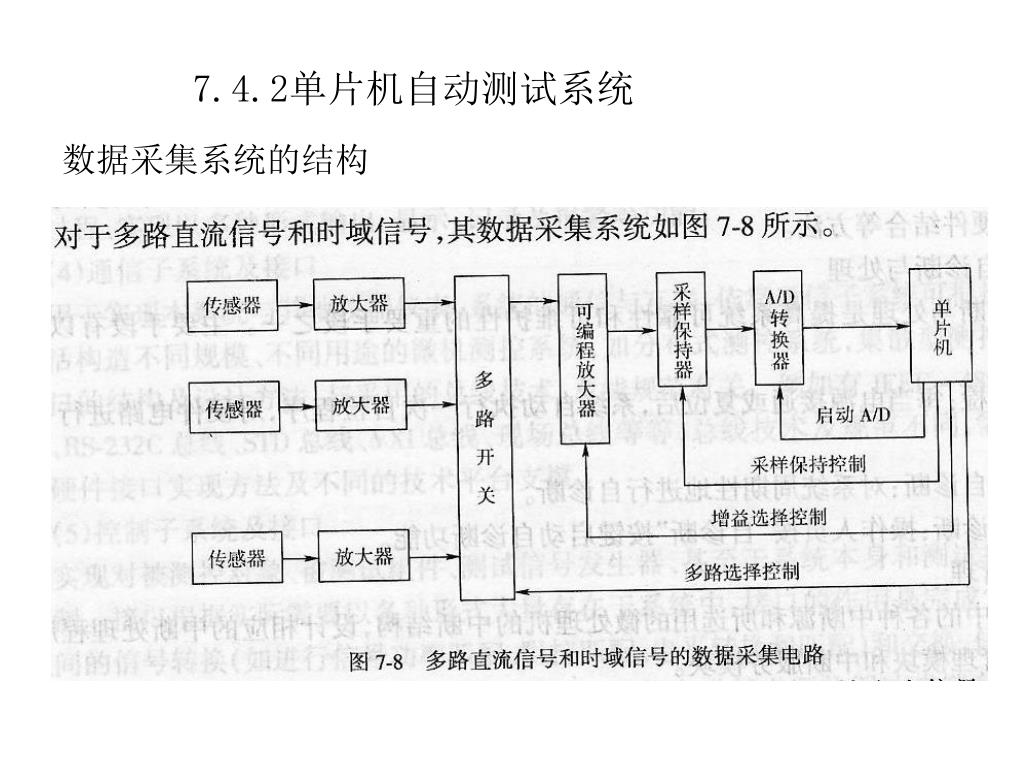

  5. 7.4.2单片机自动测试系统 数据采集系统的结构

  6. 单片机 现场1 信息平台 单片机 现场2 … 单片机 现场k 7.4.3其他自动测试系统 1. PC机自动测试系统 1）工控机为主机 适用于实验室、车间、现场等环境较差的场合。抗干扰、抗震动能力强。 2）普通PC机为主机 适用于环境条件好的办公处所，从事信息处理、显示、打印、绘图、通信等基本任务。 2. 分布式自动测试系统

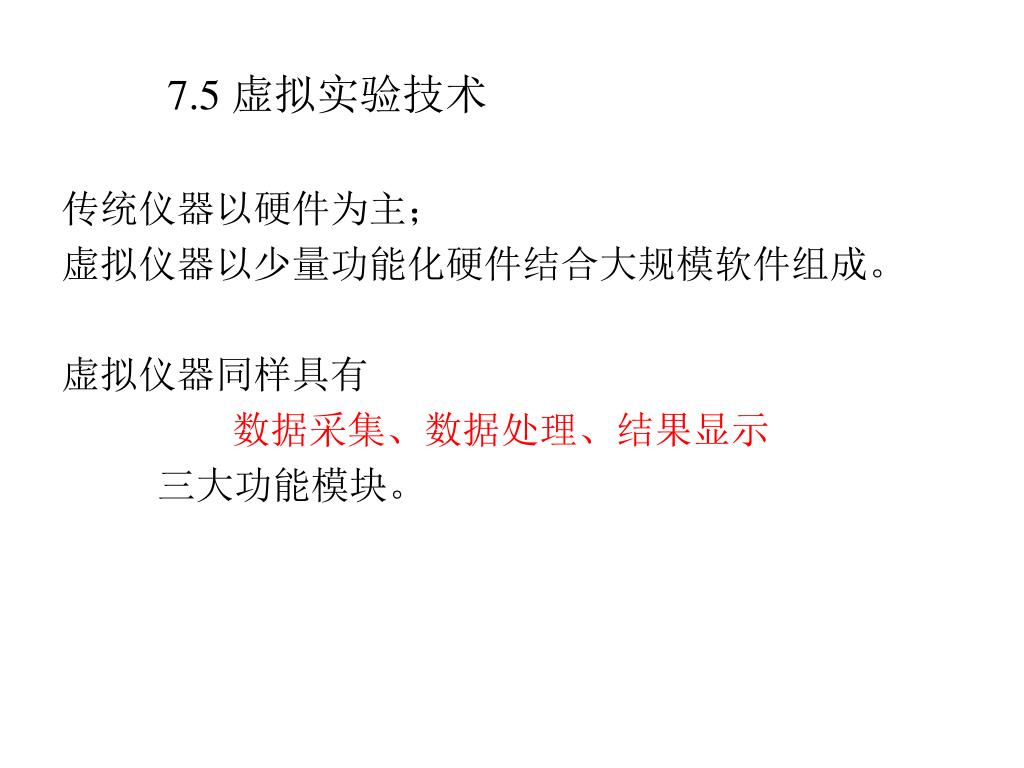

  7. 7.5 虚拟实验技术 传统仪器以硬件为主； 虚拟仪器以少量功能化硬件结合大规模软件组成。 虚拟仪器同样具有 数据采集、数据处理、结果显示 三大功能模块。

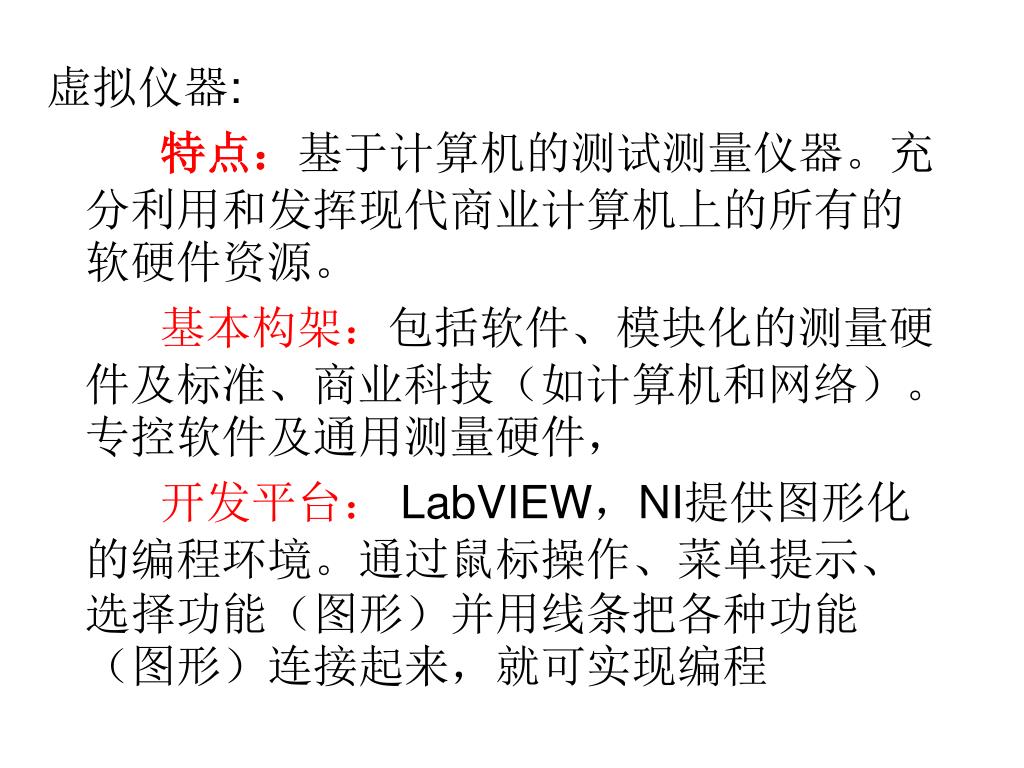

  8. 虚拟仪器: 特点：基于计算机的测试测量仪器。充分利用和发挥现代商业计算机上的所有的软硬件资源。 基本构架：包括软件、模块化的测量硬件及标准、商业科技（如计算机和网络）。专控软件及通用测量硬件， 开发平台：LabVIEW，NI提供图形化的编程环境。通过鼠标操作、菜单提示、选择功能（图形）并用线条把各种功能（图形）连接起来，就可实现编程
