  1. 智能电网环境下 Dynamic Pricing 在需求侧响应中的应用研究 答辩人 康执玺 指导老师高峰 教授 西安交通大学系统工程研究所 XI’AN JIAO TONG UNIVERSITY SYSTEMS ENGINEERING INSTITUTE

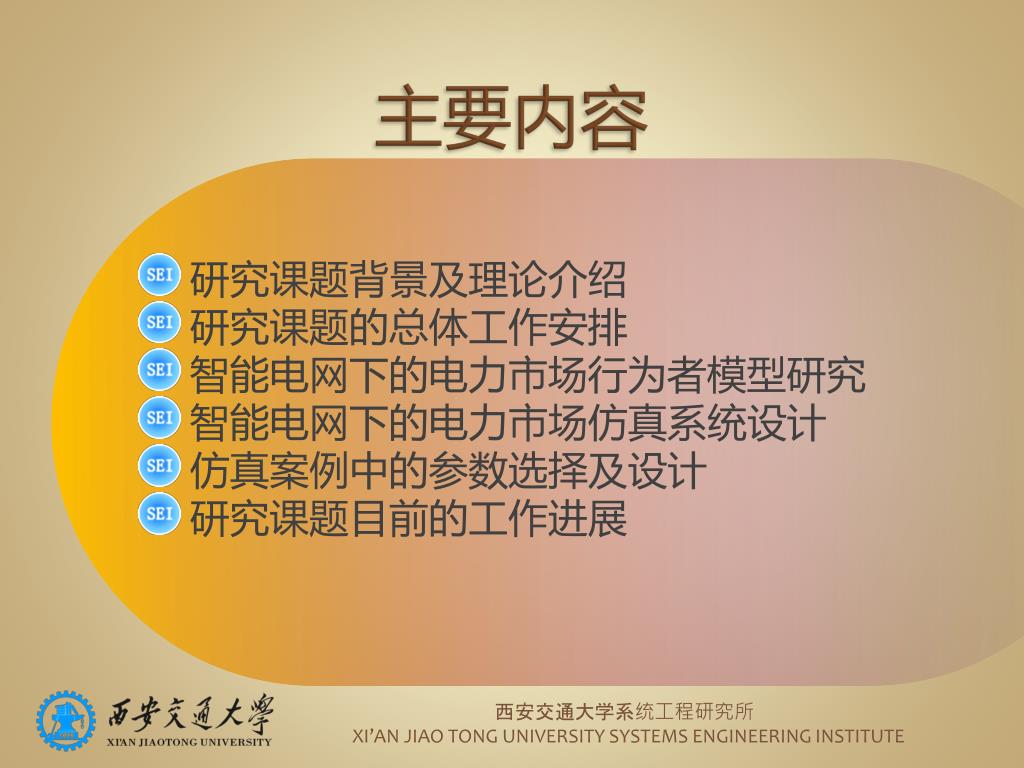

  2. 主要内容 西安交通大学系统工程研究所 XI’AN JIAO TONG UNIVERSITY SYSTEMS ENGINEERING INSTITUTE 研究课题背景及理论介绍 研究课题的总体工作安排 智能电网下的电力市场行为者模型研究 智能电网下的电力市场仿真系统设计 仿真案例中的参数选择及设计 研究课题目前的工作进展

  3. 研究背景及理论介绍 Electricity Market Wholesale Market Retail Market Supply-side resources Load serving entities (LSE) End-User Customer load load price price RTO/ISO 智能电网下的市场结构与参与者的行为模式 西安交通大学系统工程研究所 XI’AN JIAO TONG UNIVERSITY SYSTEMS ENGINEERING INSTITUTE

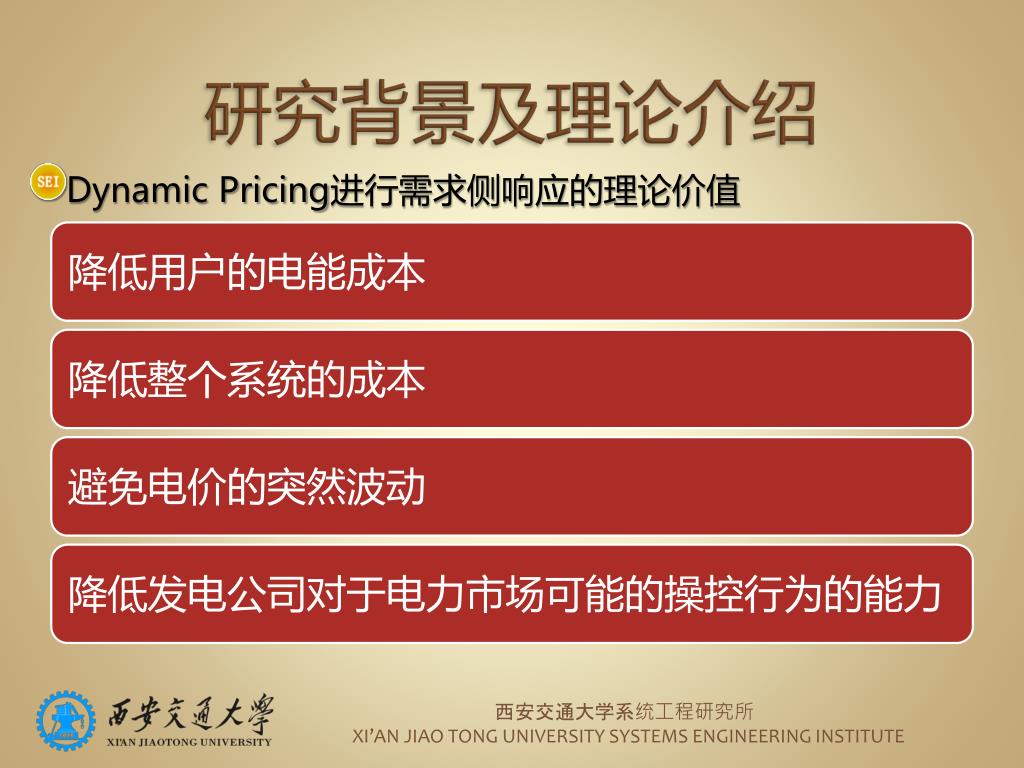

  4. 研究背景及理论介绍 • Dynamic Pricing进行需求侧响应的理论价值 西安交通大学系统工程研究所 XI’AN JIAO TONG UNIVERSITY SYSTEMS ENGINEERING INSTITUTE

  5. 研究课题的总体工作安排 西安交通大学系统工程研究所 XI’AN JIAO TONG UNIVERSITY SYSTEMS ENGINEERING INSTITUTE

  6. 研究课题的总体工作安排 西安交通大学系统工程研究所 XI’AN JIAO TONG UNIVERSITY SYSTEMS ENGINEERING INSTITUTE

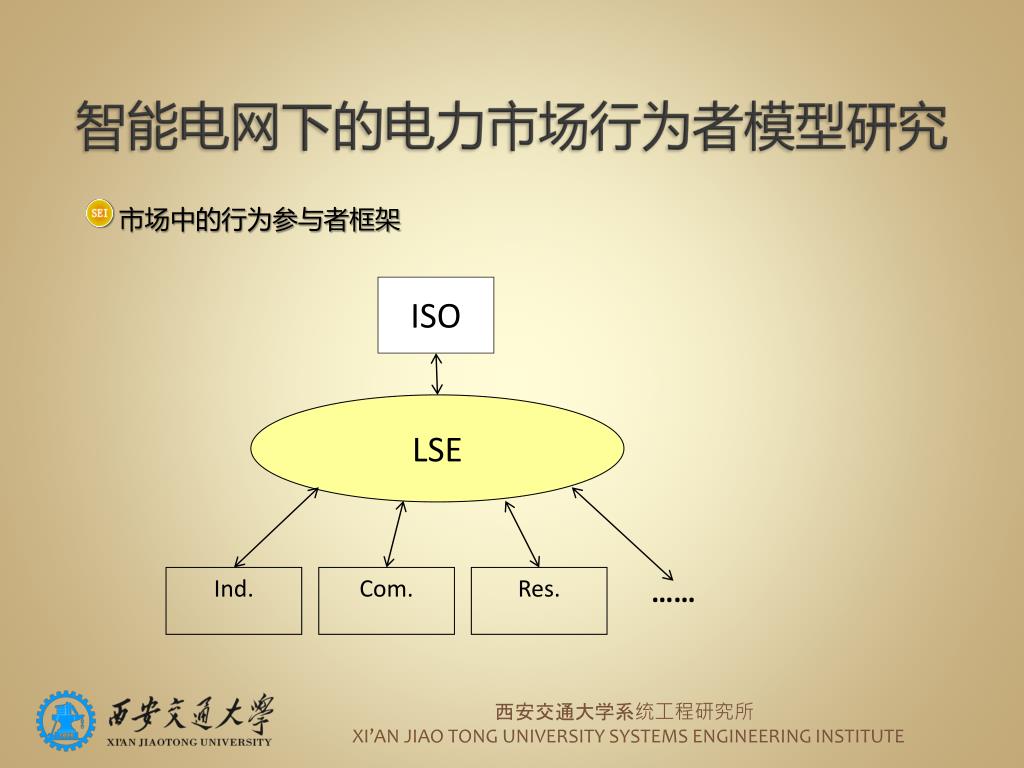

  7. LSE ISO 智能电网下的电力市场行为者模型研究 市场中的行为参与者框架 Ind. Com. Res. …… 西安交通大学系统工程研究所 XI’AN JIAO TONG UNIVERSITY SYSTEMS ENGINEERING INSTITUTE

  8. 智能电网下的电力市场行为者模型研究 终端用户的市场行为建模 • Features： 克服传统终端用户模型描述粗糙的缺陷，以用电设备为最小粒度来进行模型描述。 • Objective : 在动态电价费率体系下，根据自身用电需求进行用电规划，使得在满足需求约束的前提下，用电费用最小。 西安交通大学系统工程研究所 XI’AN JIAO TONG UNIVERSITY SYSTEMS ENGINEERING INSTITUTE

  9. 智能电网下的电力市场行为者模型研究 西安交通大学系统工程研究所 XI’AN JIAO TONG UNIVERSITY SYSTEMS ENGINEERING INSTITUTE • 对于不同的终端用户类型，可以按照不同用电设备（或用电模块）电能需求的时间耦合关系的不同，划分为三种用电模式： • 用电设备的运行只取决于当前时刻的用电需求与物理环境，用电不具有时间耦合关系（如照明、办公用电等），以集合I表示。 • 用电设备的运行依赖于多个时段的设备运行状态、用电需求与物理环境，用电具有时间耦合关系（如制冷、蓄能装置等），以集合J表示。 • 用电设备的运行与其运行的具体时段无关，可以在决策周期内的任意时段运行（如独立生产环节、洗衣等），以集合L表示。

  10. 智能电网下的电力市场行为者模型研究 西安交通大学系统工程研究所 XI’AN JIAO TONG UNIVERSITY SYSTEMS ENGINEERING INSTITUTE 终端用户通用模型 其中：

  11. 智能电网下的电力市场行为者模型研究 西安交通大学系统工程研究所 XI’AN JIAO TONG UNIVERSITY SYSTEMS ENGINEERING INSTITUTE 终端用户通用模型约束

  12. 智能电网下的电力市场行为者模型研究 • 终端用户通用模型约束 西安交通大学系统工程研究所 XI’AN JIAO TONG UNIVERSITY SYSTEMS ENGINEERING INSTITUTE

  13. 智能电网下的电力市场仿真系统设计 仿真系统设计目标 通过策略迭代的博弈仿真，考察不同类型用户在不同动态定价模式下的用电行为，寻找问题达到均衡的稳定模式。 西安交通大学系统工程研究所 XI’AN JIAO TONG UNIVERSITY SYSTEMS ENGINEERING INSTITUTE

  14. 智能电网下的电力市场仿真系统设计 • 仿真系统中的市场运行模式（需求侧） • 理想状态下的市场运行模式： 西安交通大学系统工程研究所 XI’AN JIAO TONG UNIVERSITY SYSTEMS ENGINEERING INSTITUTE

  15. 智能电网下的电力市场仿真系统设计 • 仿真系统中的市场运行模式（需求侧） • 转换模式下的市场运行模式： 西安交通大学系统工程研究所 XI’AN JIAO TONG UNIVERSITY SYSTEMS ENGINEERING INSTITUTE

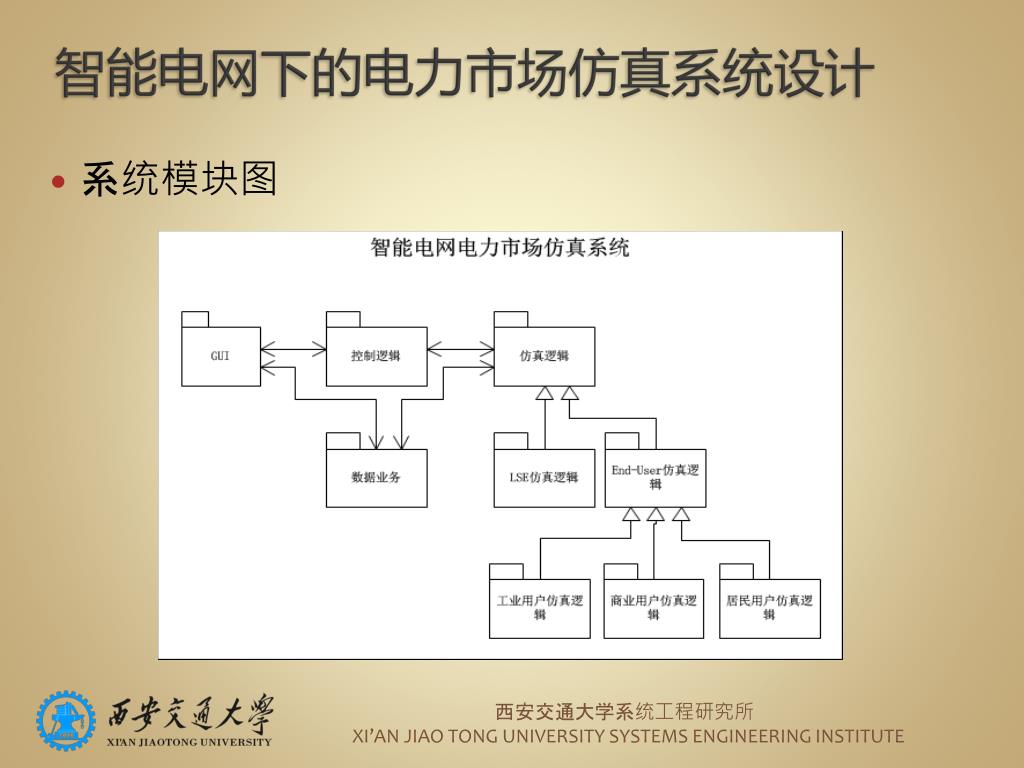

  16. 智能电网下的电力市场仿真系统设计 西安交通大学系统工程研究所 XI’AN JIAO TONG UNIVERSITY SYSTEMS ENGINEERING INSTITUTE 系统模块图

  17. 智能电网下的电力市场仿真系统设计 西安交通大学系统工程研究所 XI’AN JIAO TONG UNIVERSITY SYSTEMS ENGINEERING INSTITUTE 系统用例

  18. 智能电网下的电力市场仿真系统设计 西安交通大学系统工程研究所 XI’AN JIAO TONG UNIVERSITY SYSTEMS ENGINEERING INSTITUTE 系统模块交互图

  19. 智能电网下的电力市场仿真系统设计 西安交通大学系统工程研究所 XI’AN JIAO TONG UNIVERSITY SYSTEMS ENGINEERING INSTITUTE 仿真系统数据库设计

  20. 仿真算法实现 西安交通大学系统工程研究所 XI’AN JIAO TONG UNIVERSITY SYSTEMS ENGINEERING INSTITUTE 基于CPLEX的仿真算法实现 利用ILOG Concert Technology 在VS2010下 实现对于终端用户和市场中各个行为参与者模型的求解算法。

  21. 仿真案例中的参数选择及设计 西安交通大学系统工程研究所 XI’AN JIAO TONG UNIVERSITY SYSTEMS ENGINEERING INSTITUTE 终端用户用电设备分类及具体设备确定

  22. 仿真案例中的参数选择及设计 西安交通大学系统工程研究所 XI’AN JIAO TONG UNIVERSITY SYSTEMS ENGINEERING INSTITUTE 终端用户用电设备分类及具体设备确定

  23. 仿真案例中的参数选择及设计 西安交通大学系统工程研究所 XI’AN JIAO TONG UNIVERSITY SYSTEMS ENGINEERING INSTITUTE 原始数据来源

  24. 仿真案例中的参数选择及设计 Table 2. Residential Consumption of Electricity by End Use, 2001 数据来源：http://www.eia.gov/ 西安交通大学系统工程研究所 XI’AN JIAO TONG UNIVERSITY SYSTEMS ENGINEERING INSTITUTE

  25. 研究课题目前的工作进展 西安交通大学系统工程研究所 XI’AN JIAO TONG UNIVERSITY SYSTEMS ENGINEERING INSTITUTE

  26. THANK YOUTHE ENDQ & A 西安交通大学系统工程研究所 XI’AN JIAO TONG UNIVERSITY SYSTEMS ENGINEERING INSTITUTE
