  1. 实验7曝气充氧实验

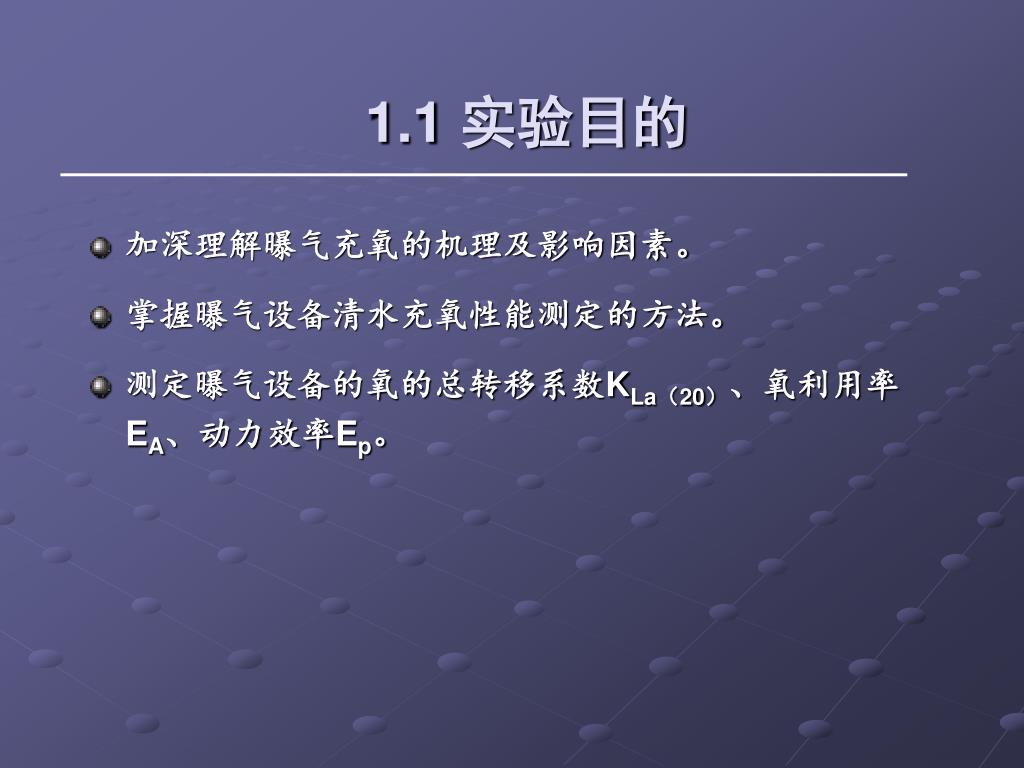

  2. 1.1 实验目的 • 加深理解曝气充氧的机理及影响因素。 • 掌握曝气设备清水充氧性能测定的方法。 • 测定曝气设备的氧的总转移系数KLa（20）、氧利用率EA、动力效率Ep。

  3. 1.2 实验原理 • 曝气设备氧总转移系数KLa的计算式： Cs - C0 1 KLa= ln Cs - Ct t - t0 式中： KLa—氧总转移系数，l/min； t 、t0—曝气时间，min； C0 —曝气开始时池内溶解氧浓度 （ t0=0时，C0=0mg/L），mg/L； Cs —曝气内溶液饱和溶解氧值，mg/L； Ct —曝气某时刻 t 时，池内溶液溶解氧浓度，mg/L

  4. 1.3 实验所需仪器设备及材料 1. 曝气装置，1个； 2. 曝气池； 3. 溶解氧测定仪，1台； 4. 分析天平，1台； 5. 量筒，1000mL，1个； 6. 无水亚硫酸钠； 7. 氯化钴；

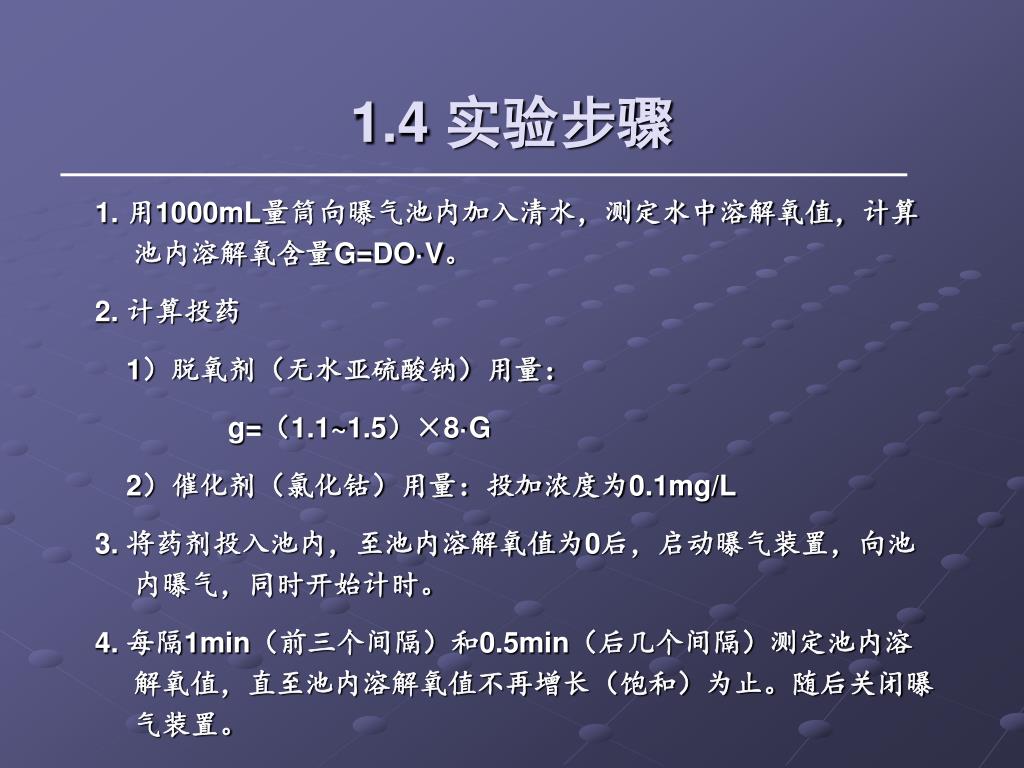

  5. 1.4 实验步骤 1. 用1000mL量筒向曝气池内加入清水，测定水中溶解氧值，计算池内溶解氧含量G=DO·V。 2. 计算投药 1）脱氧剂（无水亚硫酸钠）用量： g=（1.1~1.5）×8·G 2）催化剂（氯化钴）用量：投加浓度为0.1mg/L 3. 将药剂投入池内，至池内溶解氧值为0后，启动曝气装置，向池内曝气，同时开始计时。 4. 每隔1min（前三个间隔）和0.5min（后几个间隔）测定池内溶解氧值，直至池内溶解氧值不再增长（饱和）为止。随后关闭曝气装置。

  6. 1.5 实验记录 原始实验记录

  7. 1.6 实验结果整理 1. 计算氧总转移系数KLa（T）。 氧总转移系数KLa（T）计算表 ln tgα= 2. 计算温度修正系数K，根据KLa（T），求氧总转移系数KLa（20）。 K=1.024（20-T） KLa（20）=K· KLa（T）= 1.024（20-T）× KLa（T）

  8. 1.6 实验结果整理 3. 计算充氧设备充氧能量EL。 EL= KLa（20）·Cs kgO2/h·m3 式中： Cs—1atm下，20℃时溶解氧饱和值，Cs=9.17mg/L 4. 计算曝气设备动力效率Ep。 EL·V N kg/kW·h Ep= 式中：N—理论功率，只计算曝气充氧所耗有用功； V——曝气池有效体积。 5. 计算曝气设备氧利用率EA。 EL·V Q×0.28 ×100% EA=

  9. 1.7 思考题 1. 曝气充氧原理及其影响因素是什么？ 2. 温度修正、压力修正系数的意义如何? 3.氧总转移系数KLa的意义是什么？
