TTY_IT. Corrigé. Objectif du chapitre. Proposer une solution pour les exercices suggérés dans le chapitre IT_CE4.2_présentation Écrire un programme qui va communiquer avec une liaison série La transmission se fera en polling La réception sera gérée par interruption

chico
Télécharger la présentation

TTY_IT

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. TTY_IT Corrigé TTY_IT : corrigé

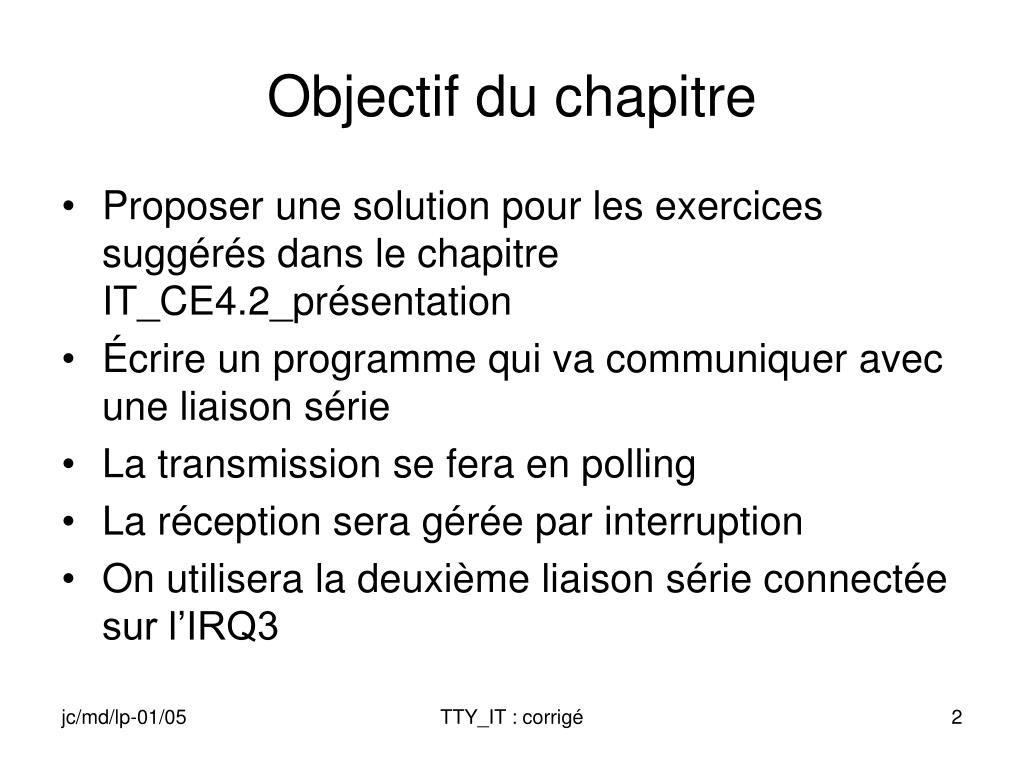

  2. Objectif du chapitre • Proposer une solution pour les exercices suggérés dans le chapitre IT_CE4.2_présentation • Écrire un programme qui va communiquer avec une liaison série • La transmission se fera en polling • La réception sera gérée par interruption • On utilisera la deuxième liaison série connectée sur l’IRQ3 TTY_IT : corrigé

  3. Rappel : principe des interruptions • Deux composants logiciels pour gérer les interruptions • ISR : Interrupt Service Routine • Code très court qui fait le traitement le plus court possible • retourne un numéro logique d’IT • IST : Interrupt Service Thread • Traite l’interruption TTY_IT : corrigé

  4. Rappel : déroulement du traitement • Une IT physique se produit • Le gestionnaire d’exception lance l’ISR associé à cette interruption • L’ISR retourne le numéro logique au noyau • Le noyau arme un événement pour déclencher l’IST associé • L’IST est déclenchée • La commande IOCTL est exécutée TTY_IT : corrigé

  5. Rappel : IST • Thread en mode user de forte priorité • En attente d’un événement associé à l’IT logique • Réveillé lorsque le Kernel signale l’événement • Traite l’interruption • Acquitte l’interruption TTY_IT : corrigé

  6. Synchronisation IST/DRIVER • L’ IST va faire l’acquisition du caractère reçu et le stockera dans un buffer ucBufIn • Pour signaler au driver qu’un caractère a été acquis, nous utiliserons un autre EVENT géré par un handle nommé hMonEvent • L’IST positionne cet EVENT • Le driver fait le traitement demandé puis acquitte l’EVENT TTY_IT : corrigé

  7. Gestion du port série en IT • On utilise le port 2 • IT physique 0x3 (IRQ 3) • IT logique (dwSYSINTR_A_Moi) • Adresse du port 0x2F8 TTY_IT : corrigé

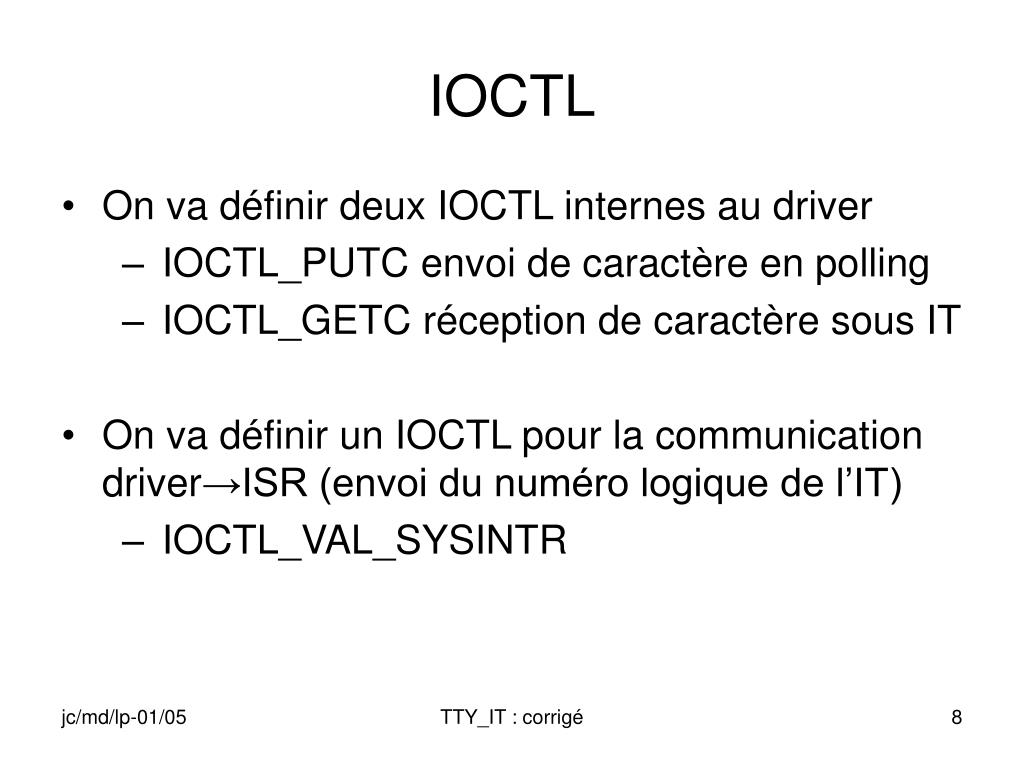

  8. IOCTL • On va définir deux IOCTL internes au driver • IOCTL_PUTC envoi de caractère en polling • IOCTL_GETC réception de caractère sous IT • On va définir un IOCTL pour la communication driver→ISR (envoi du numéro logique de l’IT) • IOCTL_VAL_SYSINTR TTY_IT : corrigé

  9. plate-forme de travail • Générer une nouvelle plate-forme standard • Nom : z_CEPC_TTY_IT • Retirer de la configuration de base la gestion des ports série présente par défaut pour éviter des conflits TTY_IT : corrigé

  10. Retirer le port série (1) • Onglet Features • Dérouler l’arborescence →Z_CEPC_TTY_IT features →CEPC: x86 →Devices Drivers →Serial • Cliquer à droite pour ouvrir le menu • Cliquer Delete TTY_IT : corrigé

  11. Retirer le port série (2) Dérouler jusqu’à Serial puis clic droit Cliquer TTY_IT : corrigé

  12. Configuration obtenue TTY_IT : corrigé

  13. DRIVER TTY_IT : corrigé

  14. Création du driver Dans File : Choisir New Project or File Choisir Nommer Valider TTY_IT : corrigé

  15. Choix du projet Choisir Valider TTY_IT : corrigé

  16. Fichier source obtenu TTY_IT : corrigé

  17. Création du fichier .def (1) • Nous devons créer TTYIT_DRV.def • Puis l’ajouter au projet • On peut • Créer directement dans le projet un nouveau fichier de type Text File • Ajouter un fichier créé à l’avance dans un répertoire TTY_IT : corrigé

  18. Création directe du fichier .def (1) Onglet Files Nommer Choisir Cocher Valider TTY_IT : corrigé

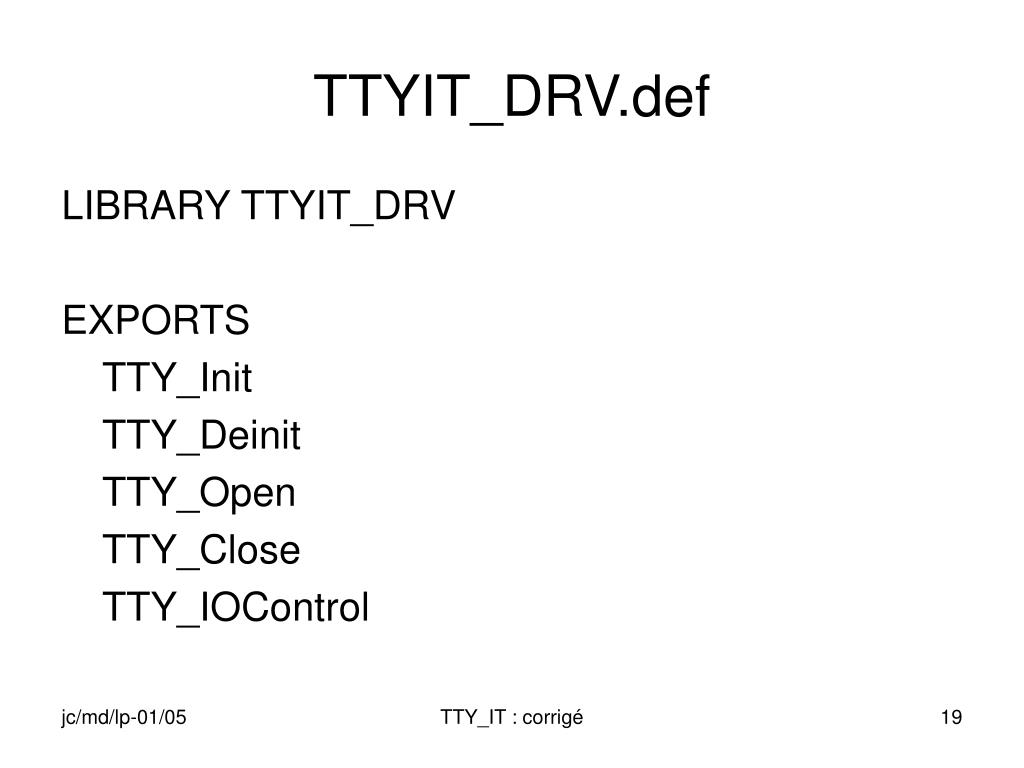

  19. TTYIT_DRV.def LIBRARY TTYIT_DRV EXPORTS TTY_Init TTY_Deinit TTY_Open TTY_Close TTY_IOControl TTY_IT : corrigé

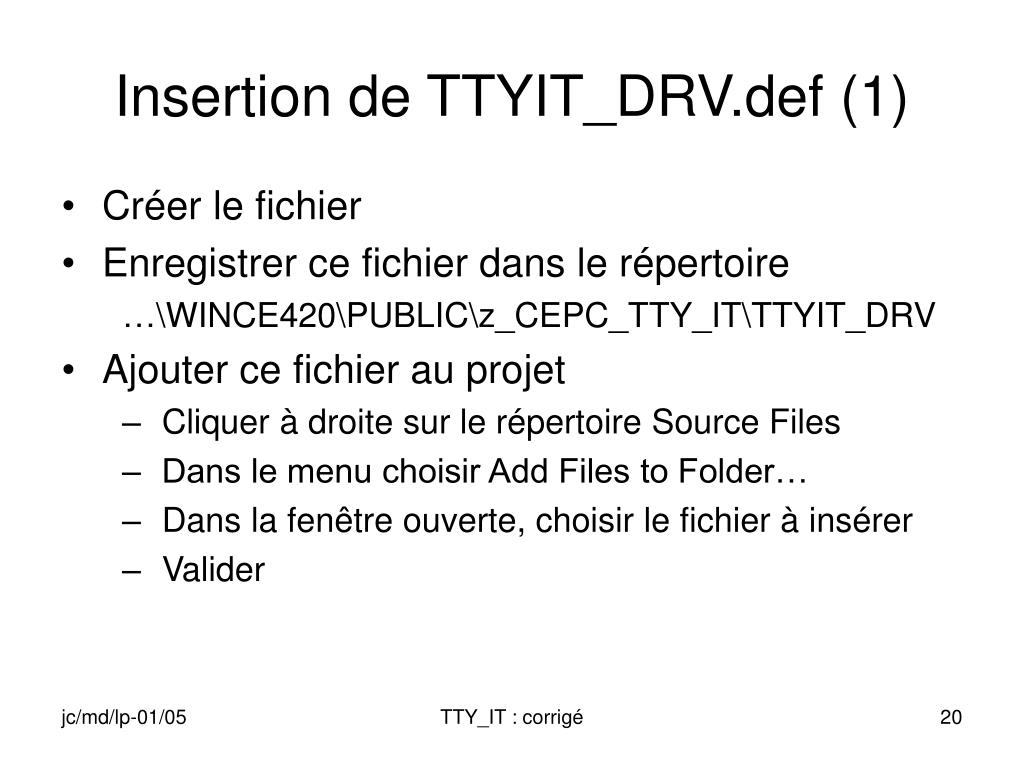

  20. Insertion de TTYIT_DRV.def (1) • Créer le fichier • Enregistrer ce fichier dans le répertoire …\WINCE420\PUBLIC\z_CEPC_TTY_IT\TTYIT_DRV • Ajouter ce fichier au projet • Cliquer à droite sur le répertoire Source Files • Dans le menu choisir Add Files to Folder… • Dans la fenêtre ouverte, choisir le fichier à insérer • Valider TTY_IT : corrigé

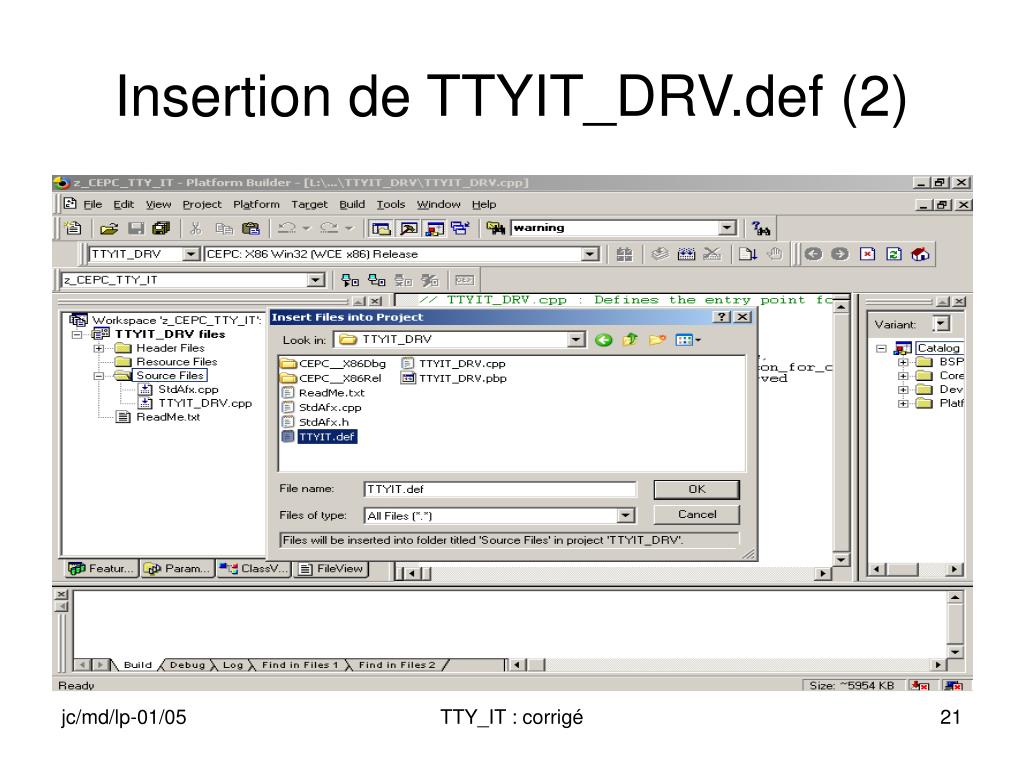

  21. Insertion de TTYIT_DRV.def (2) TTY_IT : corrigé

  22. Insertion de TTYIT_DRV.def (3) TTY_IT : corrigé

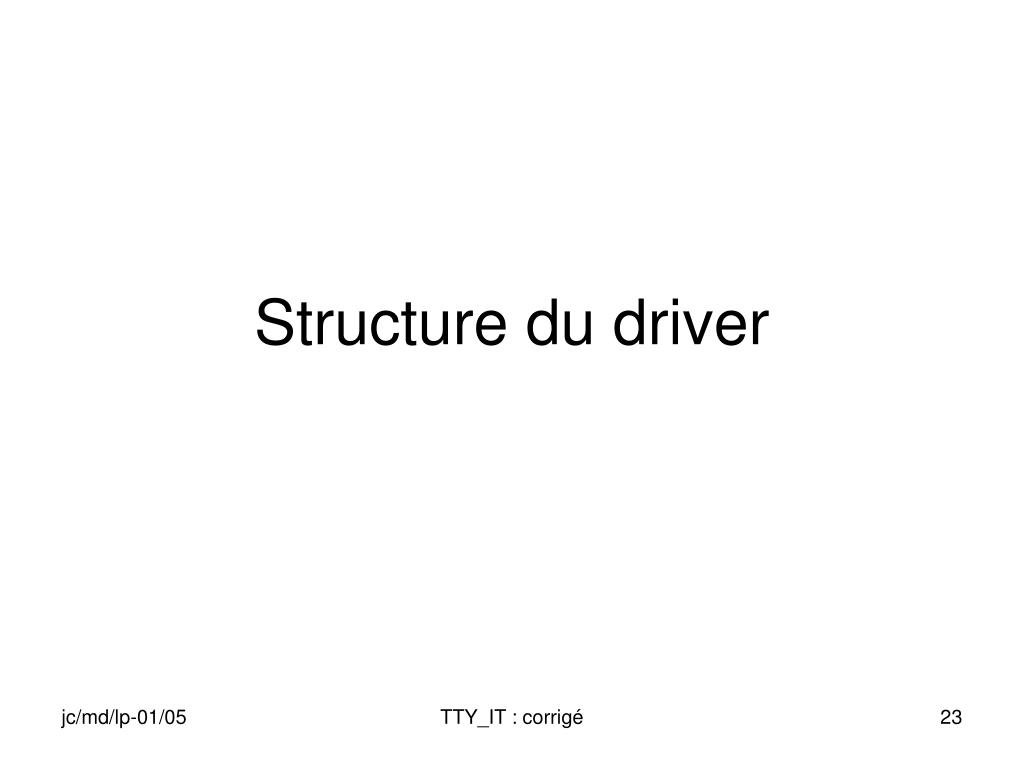

  23. Structure du driver TTY_IT : corrigé

  24. Entête du driver (1) // #include nécessaires #include "stdafx.h" #include <nkintr.h> #include <wdm.h> #include <Pkfuncs.h> TTY_IT : corrigé

  25. Entête du driver (2) // Définitions et réservations // Définition des bits de status du sérialiseur #define LS_TSR_EMPTY 0x40 #define LS_THR_EMPTY 0x20 #define LS_RX_BREAK 0x10 #define LS_RX_FRAMING_ERR 0x08 #define LS_RX_PARITY_ERR 0x04 #define LS_RX_OVERRRUN 0x02 #define LS_RX_DATA_READY 0x01 TTY_IT : corrigé

  26. Entête du driver (3) // Définition des offsets des registres du sérialiseur #define comRxBuffer 0 #define comTxBuffer 0 #define comDivisorLow 0 #define comDivisorHigh 1 #define comIntEnable 1 #define comFIFOControl 2 #define comLineControl 3 #define comModemControl 4 #define comLineStatus 5 TTY_IT : corrigé

  27. Entête du driver (4) // Définition des IOCTL #define IOCTL_PUTC \ CTL_CODE(FILE_DEVICE_UNKNOWN,2048,\ METHOD_BUFFERED,FILE_ANY_ACCESS) #define IOCTL_GETC \ CTL_CODE(FILE_DEVICE_UNKNOWN,2049,\ METHOD_BUFFERED,FILE_ANY_ACCESS) #define IOCTL_VAL_SYSINTR \ CTL_CODE(FILE_DEVICE_UNKNOWN,2050,\ METHOD_BUFFERED,FILE_ANY_ACCESS) TTY_IT : corrigé

  28. Entête du driver (5) // Adresse de base du sérialiseur #define IoPortBase ((PUCHAR) 0x02F8) // Interruptions #define ItPhysique 0x3 // Définition de la structure à passer à l’IST typedef struct _ISTDATA { HANDLE hThread; // IST Handle DWORD sysIntr; // Logical ID HANDLE hEvent; // Handle to the EVENT volatile BOOL bAbort; // Flag de fin }ISTDATA; TTY_IT : corrigé

  29. Entête du driver (6) // Prototype de l'IST DWORD TTYIST(void *); DWORD dwSYSINTR_A_Moi; //Réservations diverses UCHAR ucBufIn; HANDLE hMonEvent; ISTDATA TTY_ISTData; TTY_IT : corrigé

  30. Entrée du driver BOOL APIENTRY DllMain( HANDLE hModule, DWORD ul_reason_for_call, LPVOID lpReserved) { return TRUE; }// Fin DllMain TTY_IT : corrigé

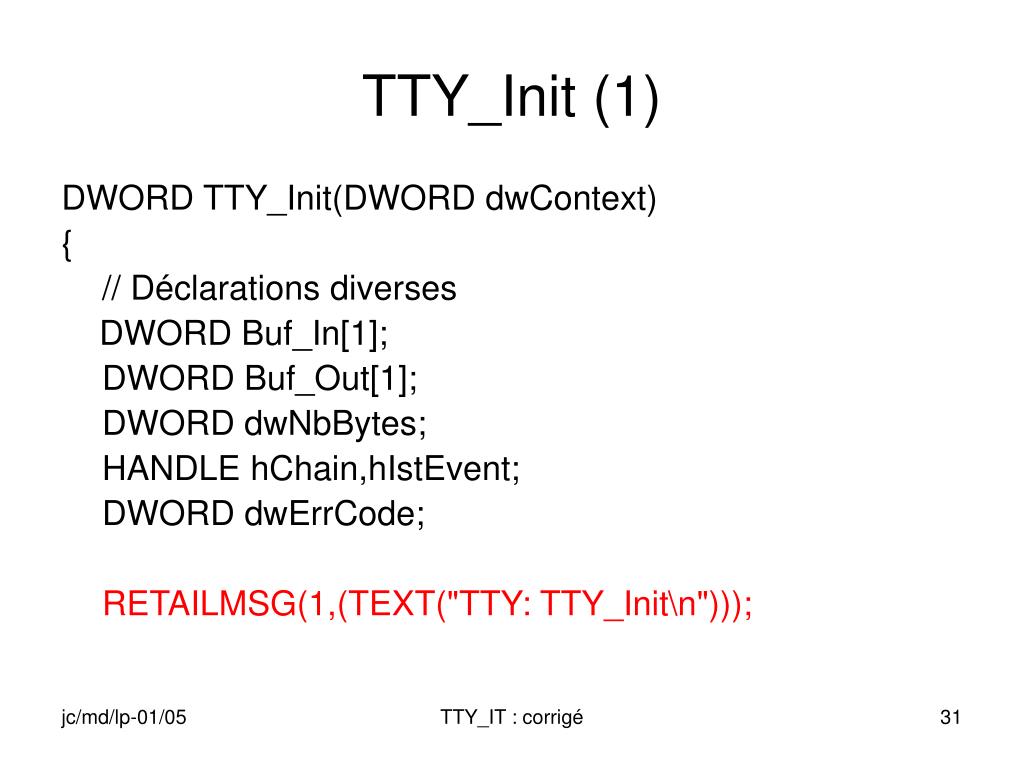

  31. TTY_Init (1) DWORD TTY_Init(DWORD dwContext) { // Déclarations diverses DWORD Buf_In[1]; DWORD Buf_Out[1]; DWORD dwNbBytes; HANDLE hChain,hIstEvent; DWORD dwErrCode; RETAILMSG(1,(TEXT("TTY: TTY_Init\n"))); TTY_IT : corrigé

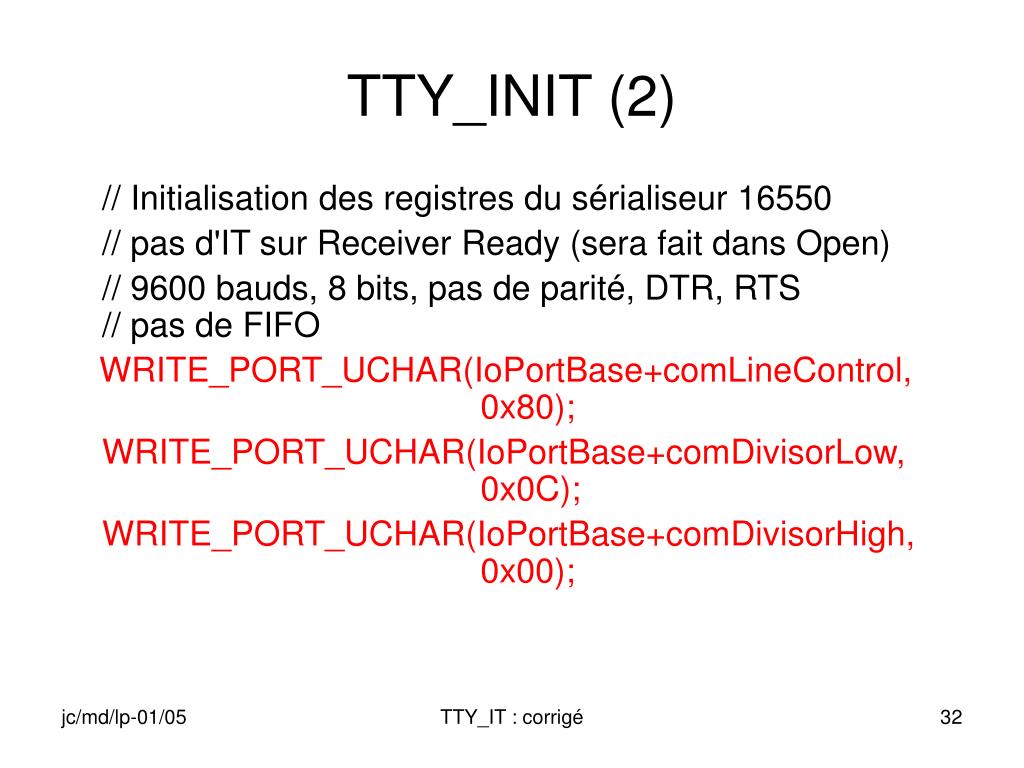

  32. TTY_INIT (2) // Initialisation des registres du sérialiseur 16550 // pas d'IT sur Receiver Ready (sera fait dans Open) //9600 bauds, 8 bits, pas de parité, DTR, RTS// pas de FIFO WRITE_PORT_UCHAR(IoPortBase+comLineControl, 0x80); WRITE_PORT_UCHAR(IoPortBase+comDivisorLow, 0x0C); WRITE_PORT_UCHAR(IoPortBase+comDivisorHigh, 0x00); TTY_IT : corrigé

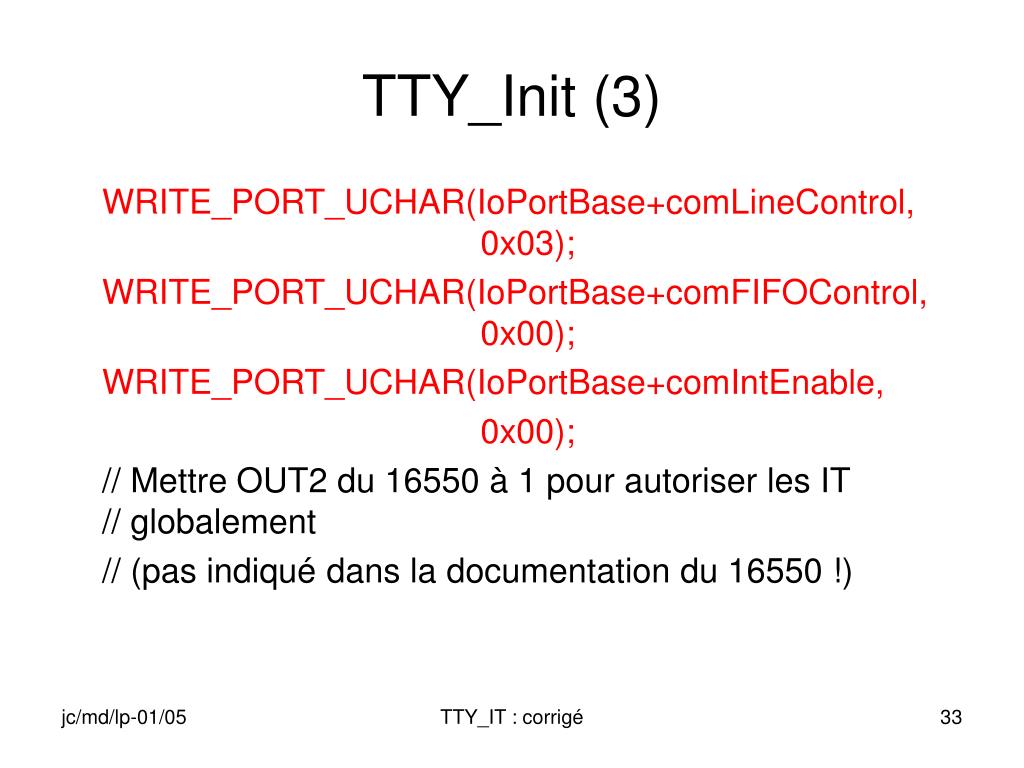

  33. TTY_Init (3) WRITE_PORT_UCHAR(IoPortBase+comLineControl, 0x03); WRITE_PORT_UCHAR(IoPortBase+comFIFOControl, 0x00); WRITE_PORT_UCHAR(IoPortBase+comIntEnable, 0x00); // Mettre OUT2 du 16550 à 1 pour autoriser les IT// globalement // (pas indiqué dans la documentation du 16550 !) TTY_IT : corrigé

  34. TTY_Init (4) WRITE_PORT_UCHAR(IoPortBase+ comModemControl, 0x0B); // Récupération d'un numéro d’IT logique Buf_In[0]=3; KernelIoControl(IOCTL_HAL_REQUEST_SYSINTR, Buf_In,4,Buf_Out,4,NULL); dwSYSINTR_A_Moi=Buf_Out[0]; RETAILMSG(1,(TEXT("dwSYSINTR_A_Moi: %d\n"), dwSYSINTR_A_Moi)); // Chaînage de l'ISR hChain=LoadIntChainHandler(_T("TTYISR.dll"), _T("ISRHandler"),ItPhysique); TTY_IT : corrigé

  35. TTY_Init (5) if(hChain==0) { RETAILMSG(1,(TEXT("TTY: erreur %d dans LoadIntChainHandler\n"),GetLastError())); return FALSE; } TTY_IT : corrigé

  36. TTY_Init (6) // Passage du numéro IT Logique à l'ISR Buf_In[0]=dwSYSINTR_A_Moi; dwErrCode=KernelLibIoControl(hChain,IOCTL_VAL_ SYSINTR,Buf_In,4,NULL,NULL,&dwNbBytes); if(dwErrCode==FALSE) { RETAILMSG(1,(TEXT("TTY: erreur %d dans KernelLibIoControl\n"),GetLastError())); return FALSE; } TTY_IT : corrigé

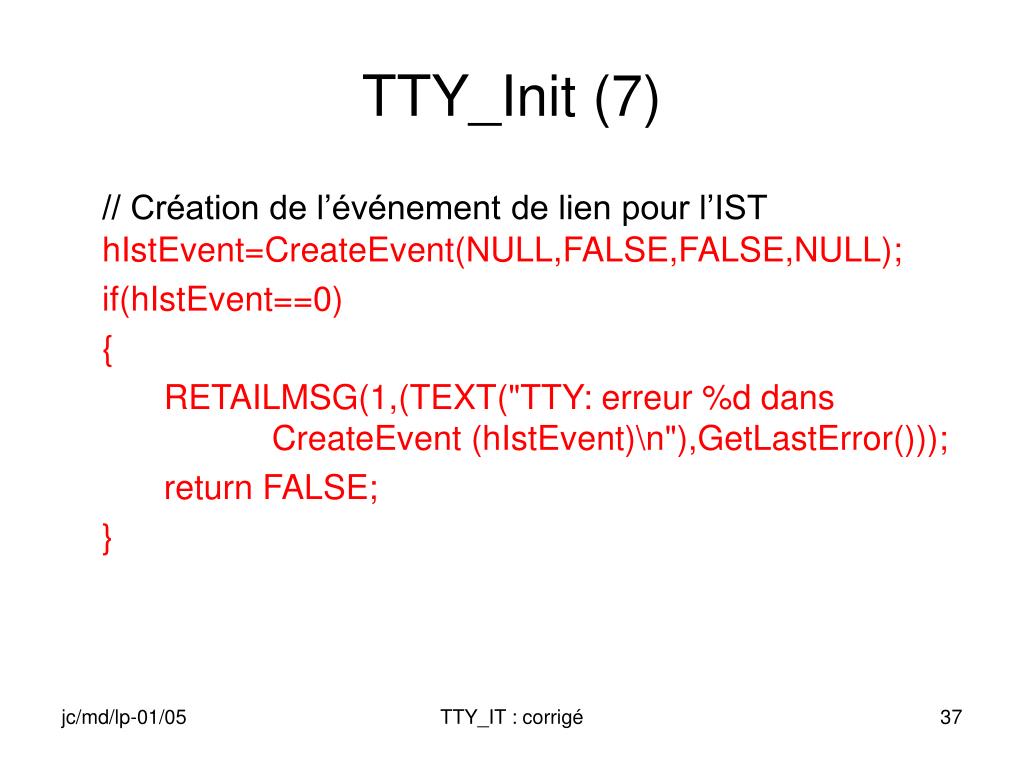

  37. TTY_Init (7) // Création de l’événement de lien pour l’ISThIstEvent=CreateEvent(NULL,FALSE,FALSE,NULL); if(hIstEvent==0) { RETAILMSG(1,(TEXT("TTY: erreur %d dans CreateEvent (hIstEvent)\n"),GetLastError())); return FALSE; } TTY_IT : corrigé

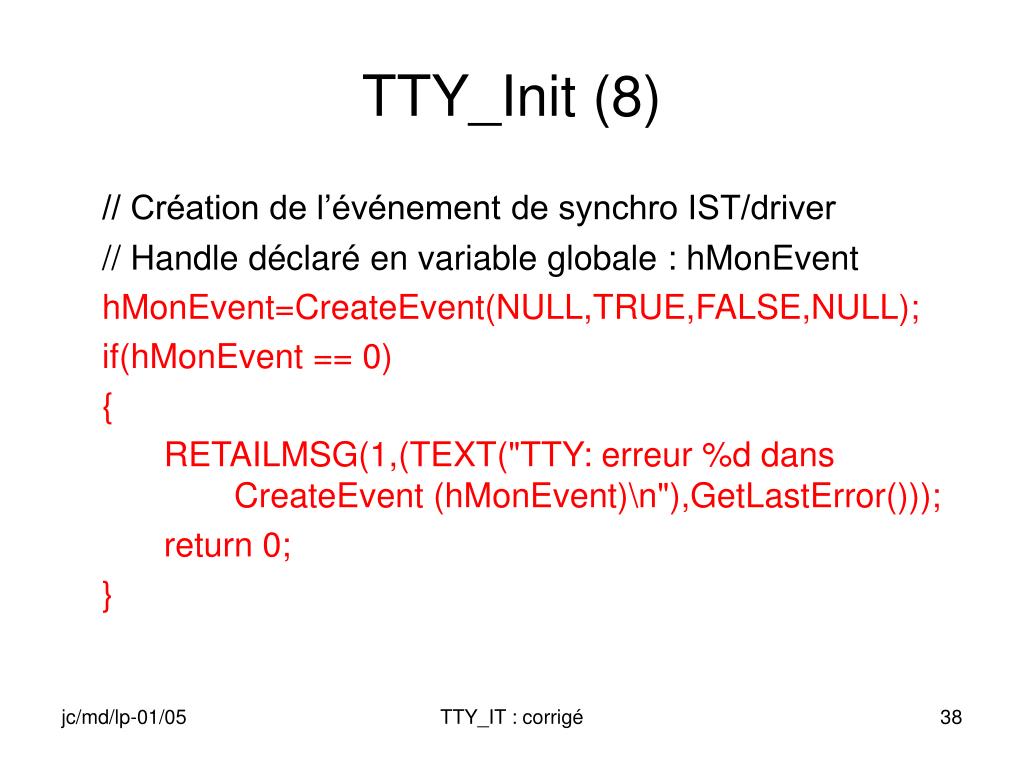

  38. TTY_Init (8) // Création de l’événement de synchro IST/driver // Handle déclaré en variable globale : hMonEvent hMonEvent=CreateEvent(NULL,TRUE,FALSE,NULL); if(hMonEvent == 0) { RETAILMSG(1,(TEXT("TTY: erreur %d dans CreateEvent (hMonEvent)\n"),GetLastError())); return 0; } TTY_IT : corrigé

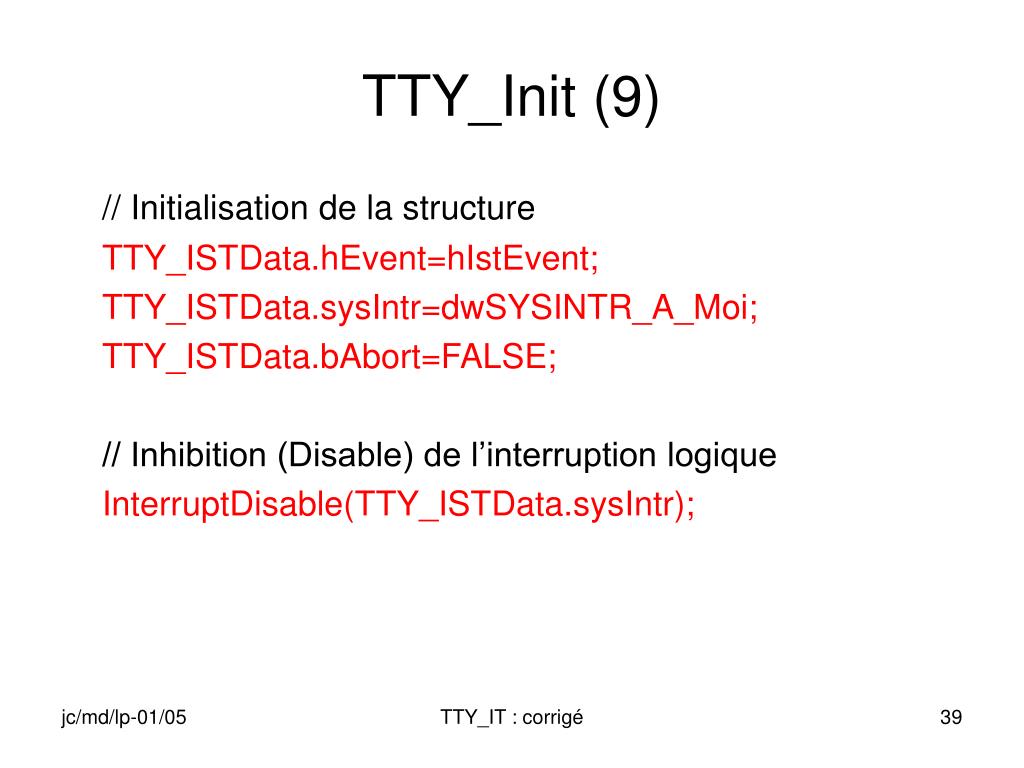

  39. TTY_Init (9) // Initialisation de la structure TTY_ISTData.hEvent=hIstEvent; TTY_ISTData.sysIntr=dwSYSINTR_A_Moi; TTY_ISTData.bAbort=FALSE; // Inhibition (Disable) de l’interruption logique InterruptDisable(TTY_ISTData.sysIntr); TTY_IT : corrigé

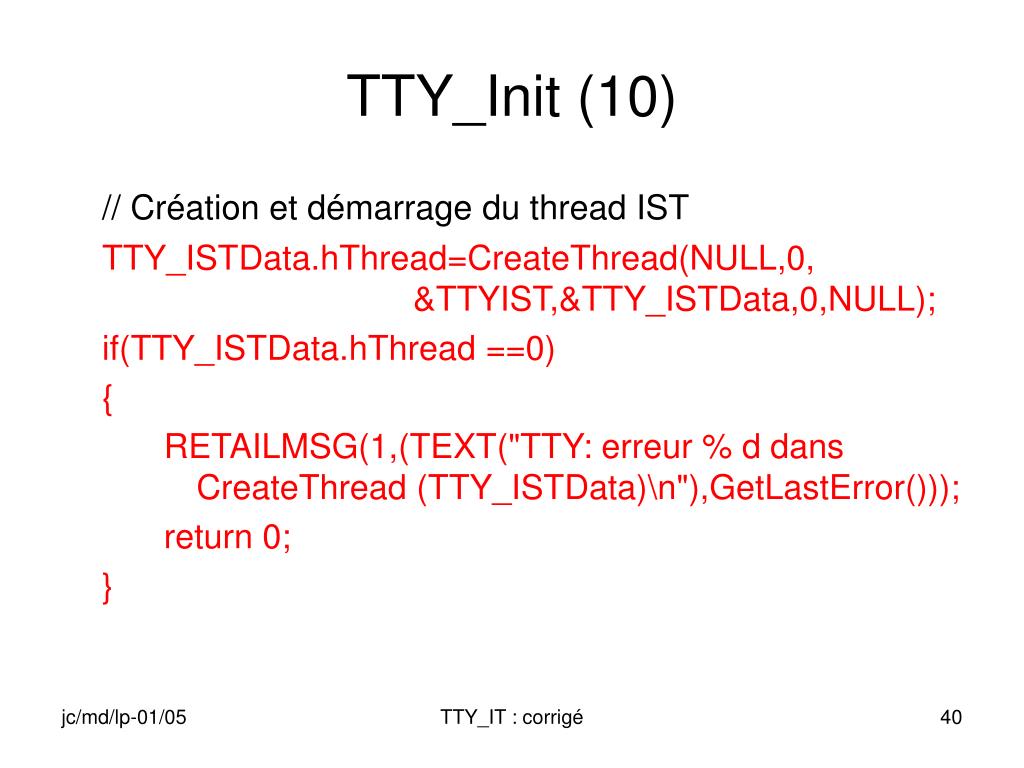

  40. TTY_Init (10) // Création et démarrage du thread IST TTY_ISTData.hThread=CreateThread(NULL,0, &TTYIST,&TTY_ISTData,0,NULL); if(TTY_ISTData.hThread ==0) { RETAILMSG(1,(TEXT("TTY: erreur % d dans CreateThread (TTY_ISTData)\n"),GetLastError())); return 0; } TTY_IT : corrigé

  41. TTY_Init (11) // Connexion de l’IT logique avec l’événement dwErrCode=InterruptInitialize(dwSYSINTR_A_Moi, TTY_ISTData.hEvent,NULL,0); if(dwErrCode==FALSE) { RETAILMSG(1,(TEXT("TTY: erreur %d dans InterruptInitialize\n"),GetLastError())); return 0; } TTY_IT : corrigé

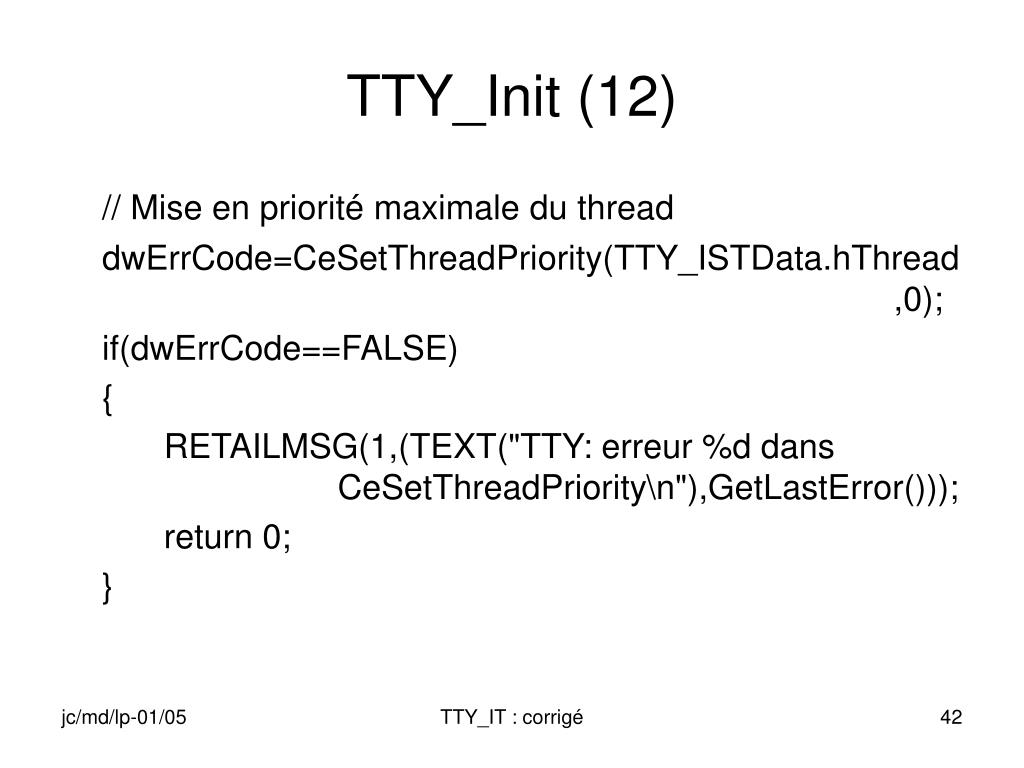

  42. TTY_Init (12) // Mise en priorité maximale du thread dwErrCode=CeSetThreadPriority(TTY_ISTData.hThread ,0); if(dwErrCode==FALSE) { RETAILMSG(1,(TEXT("TTY: erreur %d dans CeSetThreadPriority\n"),GetLastError())); return 0; } TTY_IT : corrigé

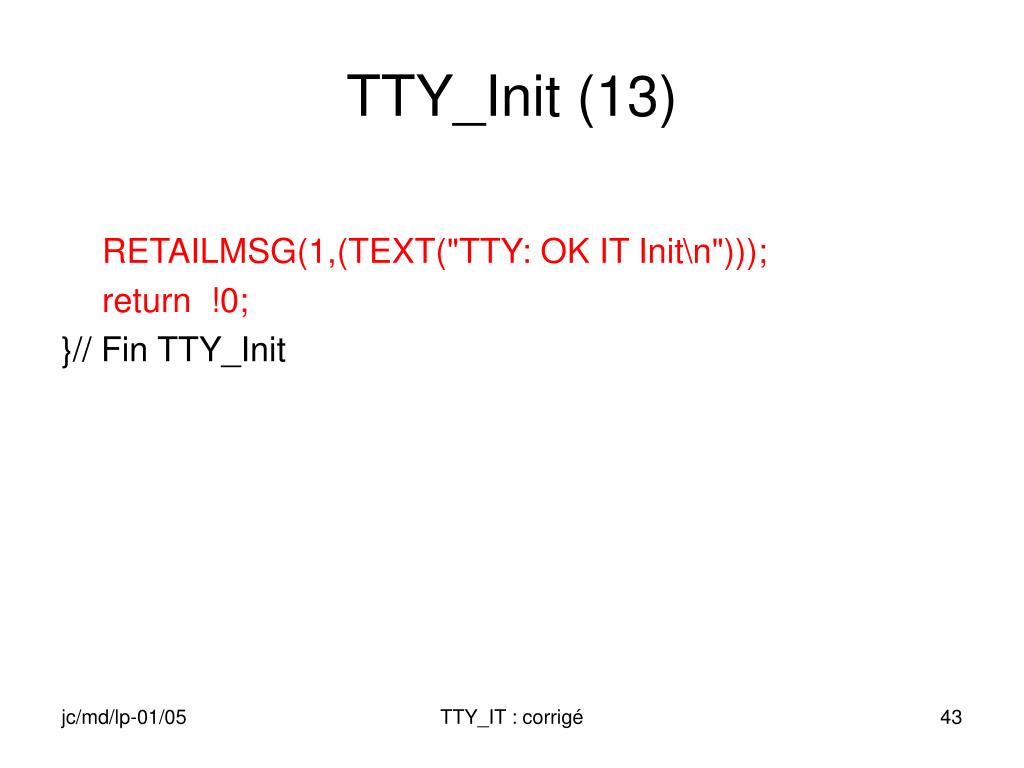

  43. TTY_Init (13) RETAILMSG(1,(TEXT("TTY: OK IT Init\n"))); return !0; }// Fin TTY_Init TTY_IT : corrigé

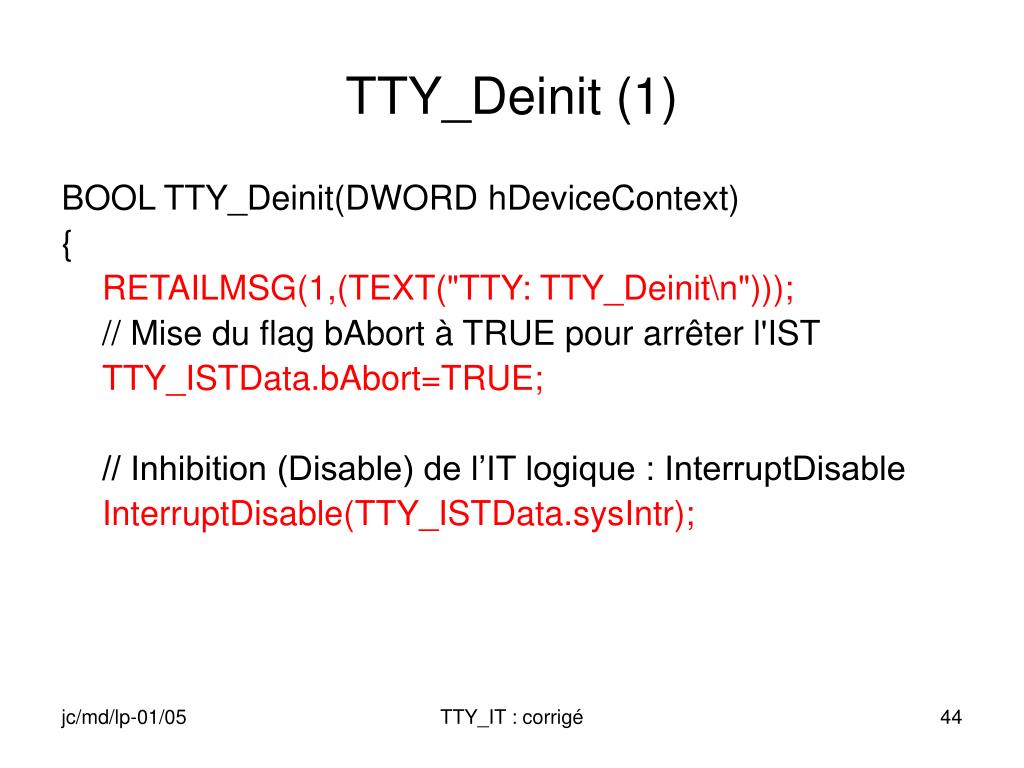

  44. TTY_Deinit (1) BOOL TTY_Deinit(DWORD hDeviceContext) { RETAILMSG(1,(TEXT("TTY: TTY_Deinit\n"))); // Mise du flag bAbort à TRUE pour arrêter l'IST TTY_ISTData.bAbort=TRUE; // Inhibition (Disable) de l’IT logique : InterruptDisable InterruptDisable(TTY_ISTData.sysIntr); TTY_IT : corrigé

  45. TTY_Deinit (2) // Fermeture des handles CloseHandle(TTY_ISTData.hEvent); CloseHandle(TTY_ISTData.hThread); CloseHandle(hMonEvent); return TRUE; }// Fin TTY_Deinit TTY_IT : corrigé

  46. TTY_Open (1) DWORD TTY_Open(DWORD hDeviceContext, DWORD AccessCode, DWORD ShareMode) { RETAILMSG(1,(TEXT("TTY: TTY_Open\n"))); // Initialisations complémentaires du périphérique // Vidage du buffer de réception si nécessaire while((READ_PORT_UCHAR(IoPortBase+ comLineStatus)&LS_RX_DATA_READY)==1) READ_PORT_UCHAR(IoPortBase+comRxBuffer); TTY_IT : corrigé

  47. TTY_Open (2) // Autoriser l'IT Receiver Ready WRITE_PORT_UCHAR(IoPortBase+comIntEnable, 0x01); return !0; }// Fin TTY_Open TTY_IT : corrigé

  48. TTY_Close BOOL TTY_Close(DWORD hOpenContext) { RETAILMSG(1,(TEXT("TTY: TTY_Close\n"))); // Inhibition de l'IT Receiver Ready WRITE_PORT_UCHAR(IoPortBase+comIntEnable, 0x0); return TRUE; }// Fin TTY_Close TTY_IT : corrigé

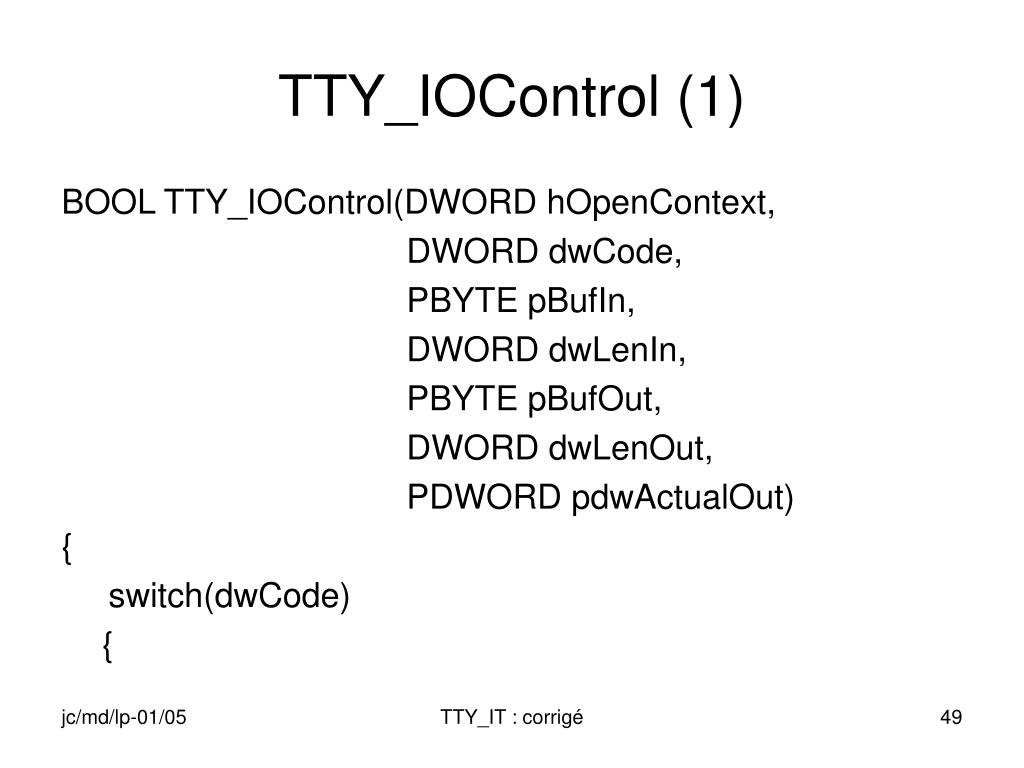

  49. TTY_IOControl (1) BOOL TTY_IOControl(DWORD hOpenContext, DWORD dwCode, PBYTE pBufIn, DWORD dwLenIn, PBYTE pBufOut, DWORD dwLenOut, PDWORD pdwActualOut) { switch(dwCode) { TTY_IT : corrigé

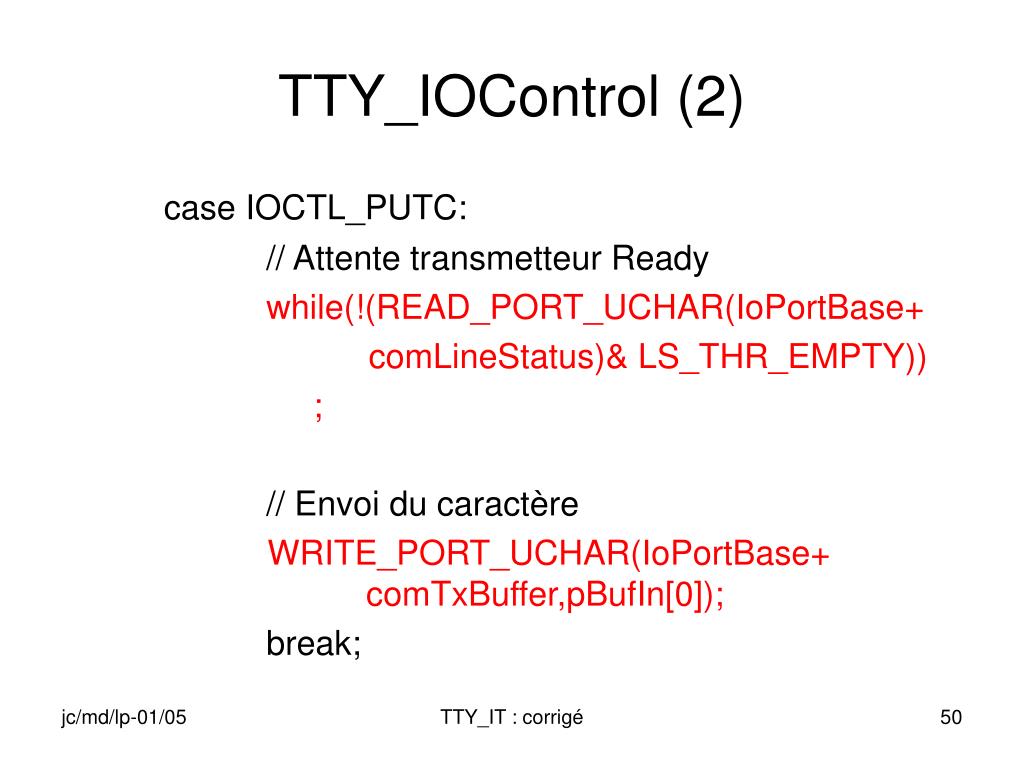

  50. TTY_IOControl (2) case IOCTL_PUTC: // Attente transmetteur Ready while(!(READ_PORT_UCHAR(IoPortBase+ comLineStatus)& LS_THR_EMPTY)) ; // Envoi du caractère WRITE_PORT_UCHAR(IoPortBase+ comTxBuffer,pBufIn[0]); break; TTY_IT : corrigé
