  1. ВАЗДУХОПЛОВНА НАВИГАЦИЈА Мирослав Керкез

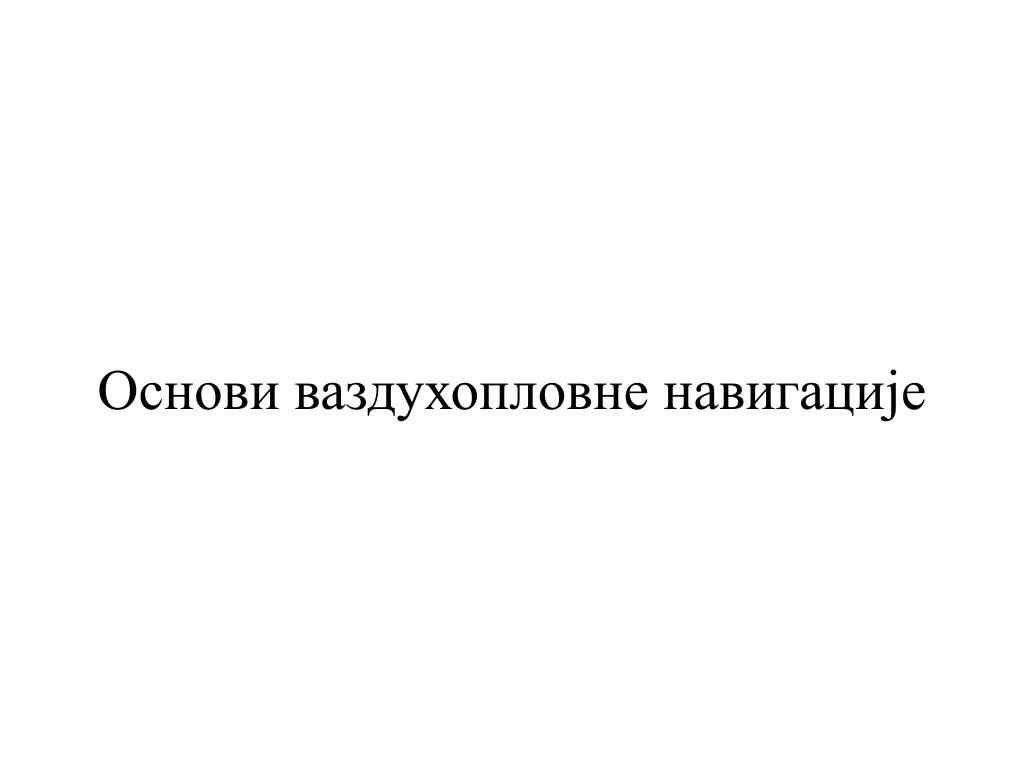

  2. Основи ваздухопловне навигације

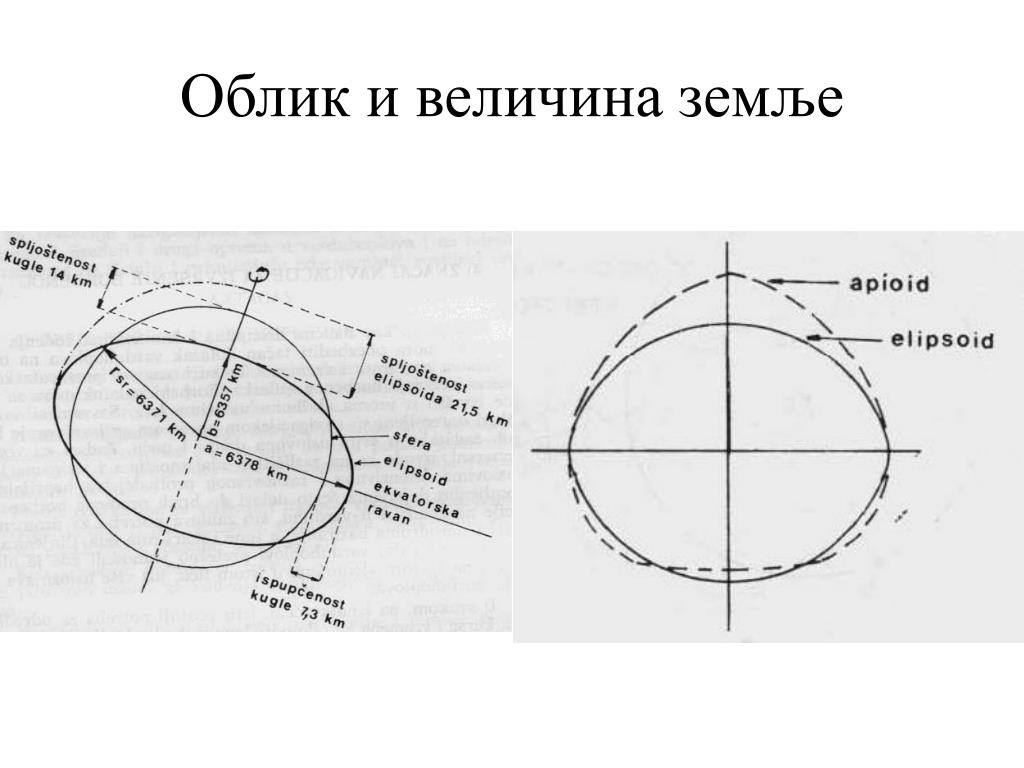

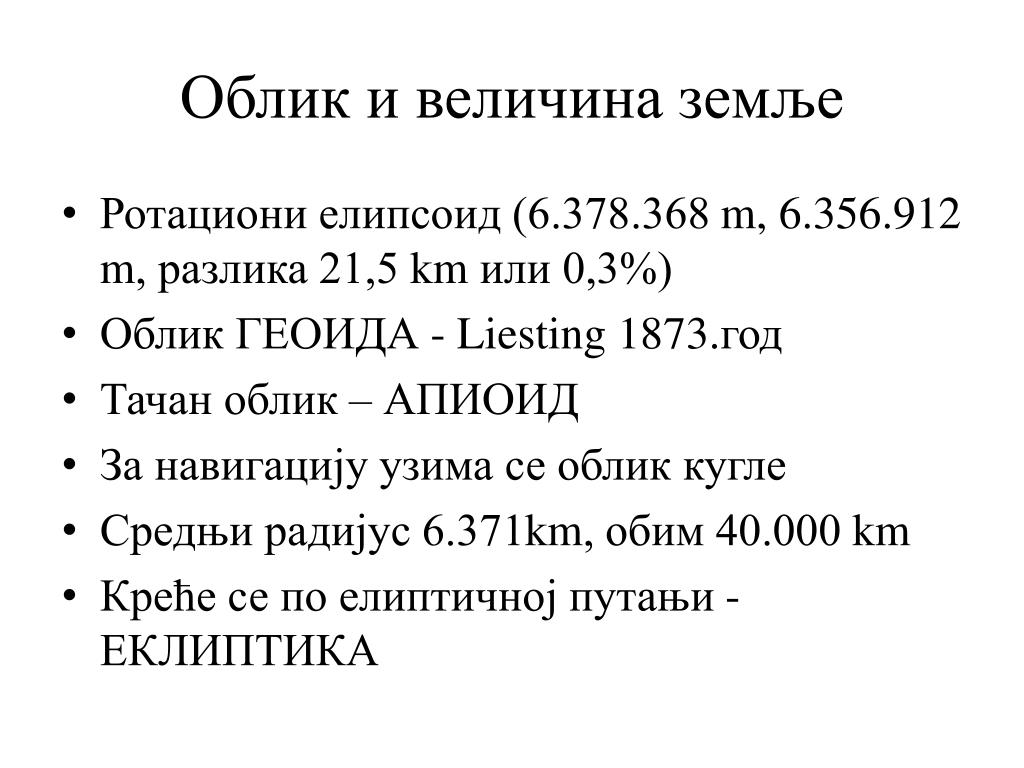

  3. Облик и величина земље • Ротациони елипсоид (6.378.368 m, 6.356.912 m, разлика 21,5 km или 0,3%) • Облик ГЕОИДА - Liesting 1873.год • Тачан облик – АПИОИД • За навигацију узима се облик кугле • Средњи радијус 6.371km, обим 40.000 km • Креће се по елиптичној путањи - ЕКЛИПТИКА

  4. Облик и величина земље

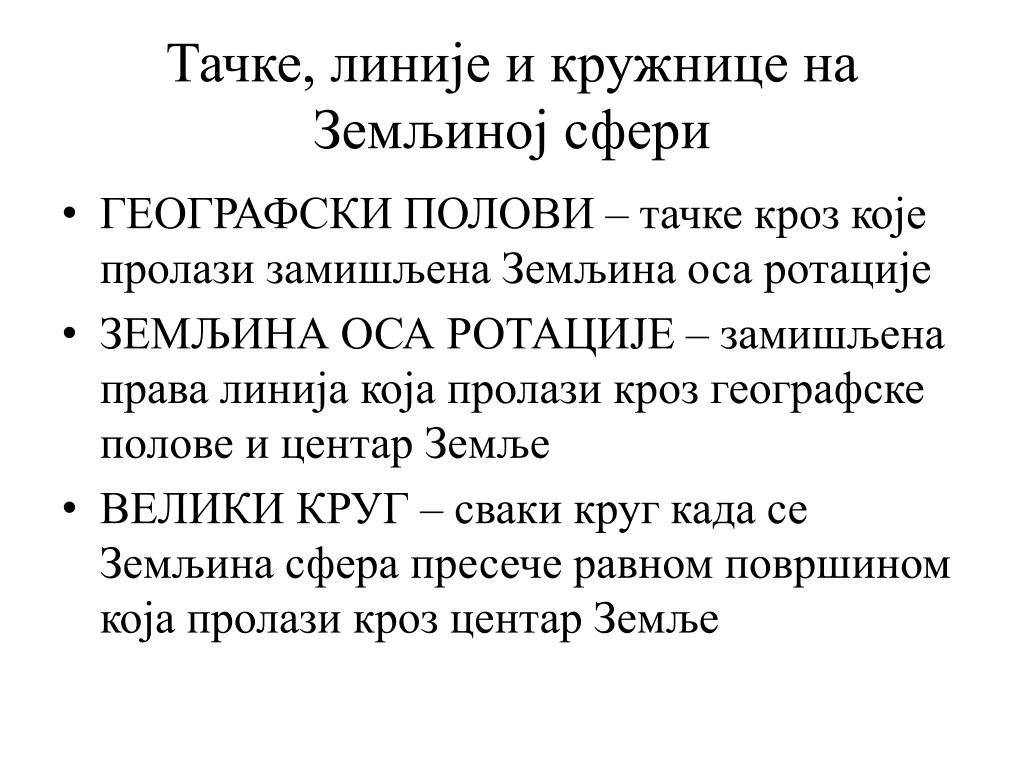

  5. Тачке, линије и кружнице на Земљиној сфери • ГЕОГРАФСКИ ПОЛОВИ – тачке кроз које пролази замишљена Земљина оса ротације • ЗЕМЉИНА ОСА РОТАЦИЈЕ – замишљена права линија која пролази кроз географске полове и центар Земље • ВЕЛИКИ КРУГ – сваки круг када се Земљина сфера пресече равном површином која пролази кроз центар Земље

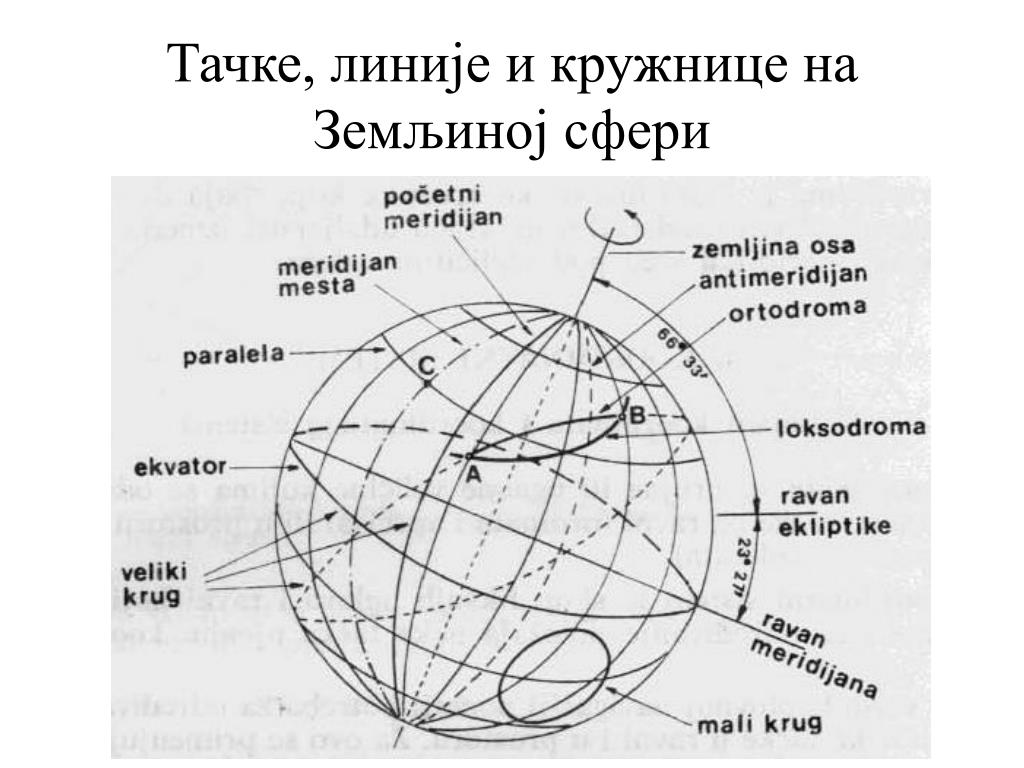

  6. Тачке, линије и кружнице на Земљиној сфери

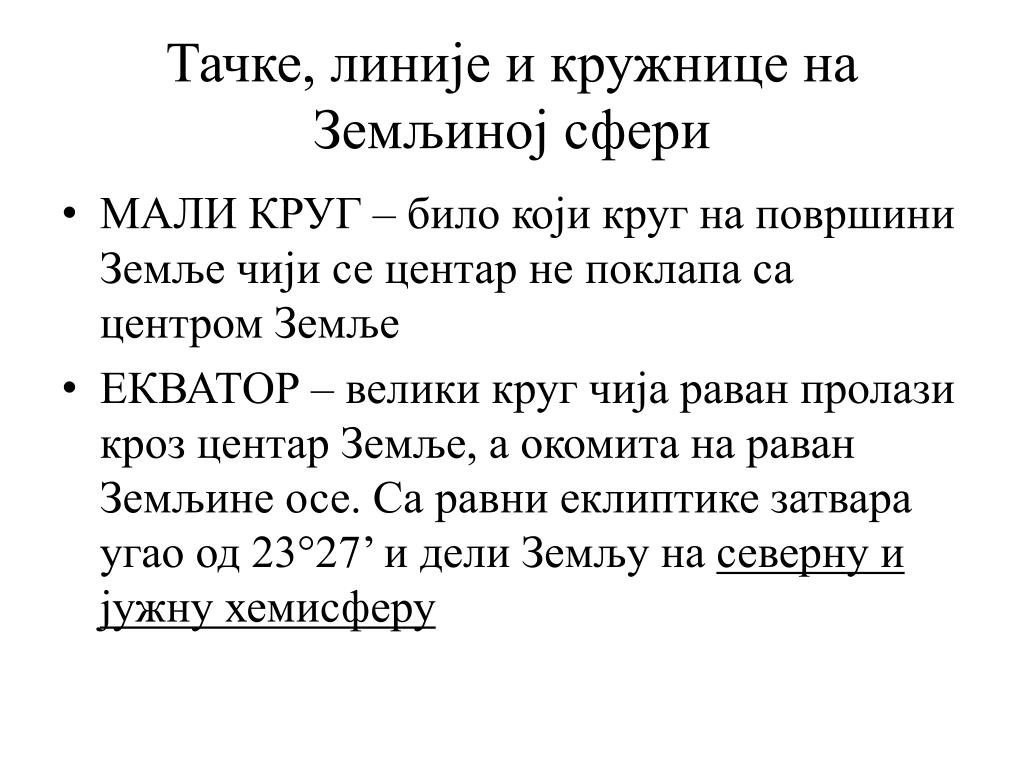

  7. Тачке, линије и кружнице на Земљиној сфери • МАЛИ КРУГ – било који круг на површини Земље чији се центар не поклапа са центром Земље • ЕКВАТОР – велики круг чија раван пролази кроз центар Земље, а окомита на раван Земљине осе. Са равни еклиптике затвара угао од 23°27’ и дели Земљу на северну и јужну хемисферу

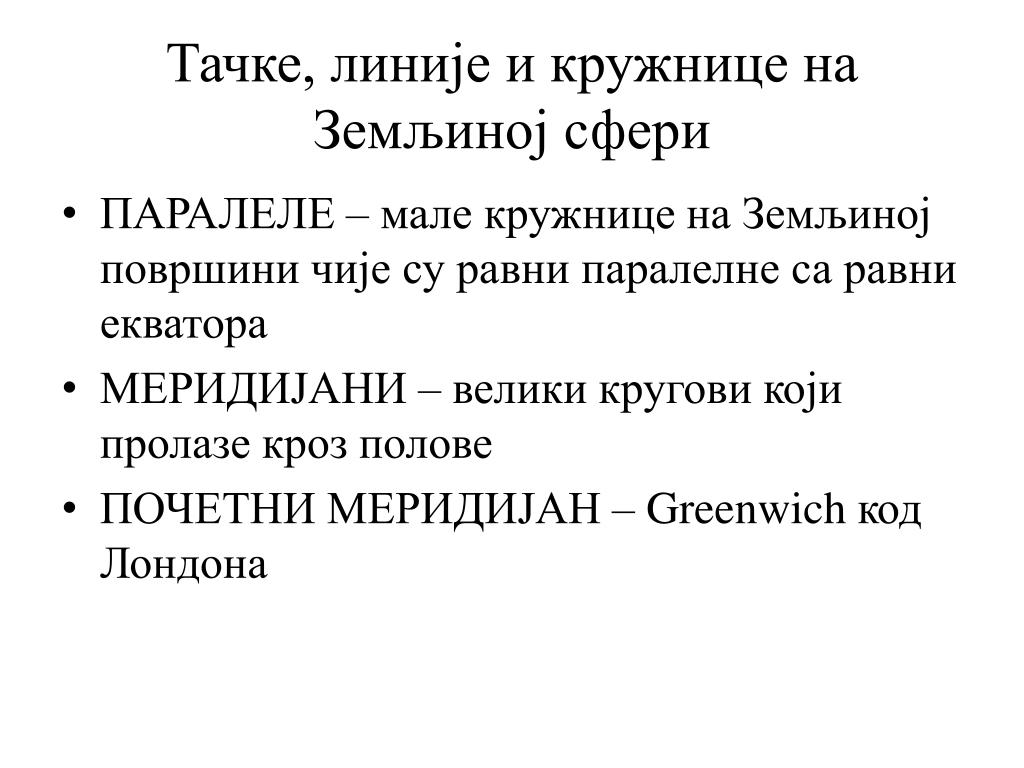

  8. Тачке, линије и кружнице на Земљиној сфери • ПАРАЛЕЛЕ – мале кружнице на Земљиној површини чије су равни паралелне са равни екватора • МЕРИДИЈАНИ – велики кругови који пролазе кроз полове • ПОЧЕТНИ МЕРИДИЈАН – Greenwich код Лондона

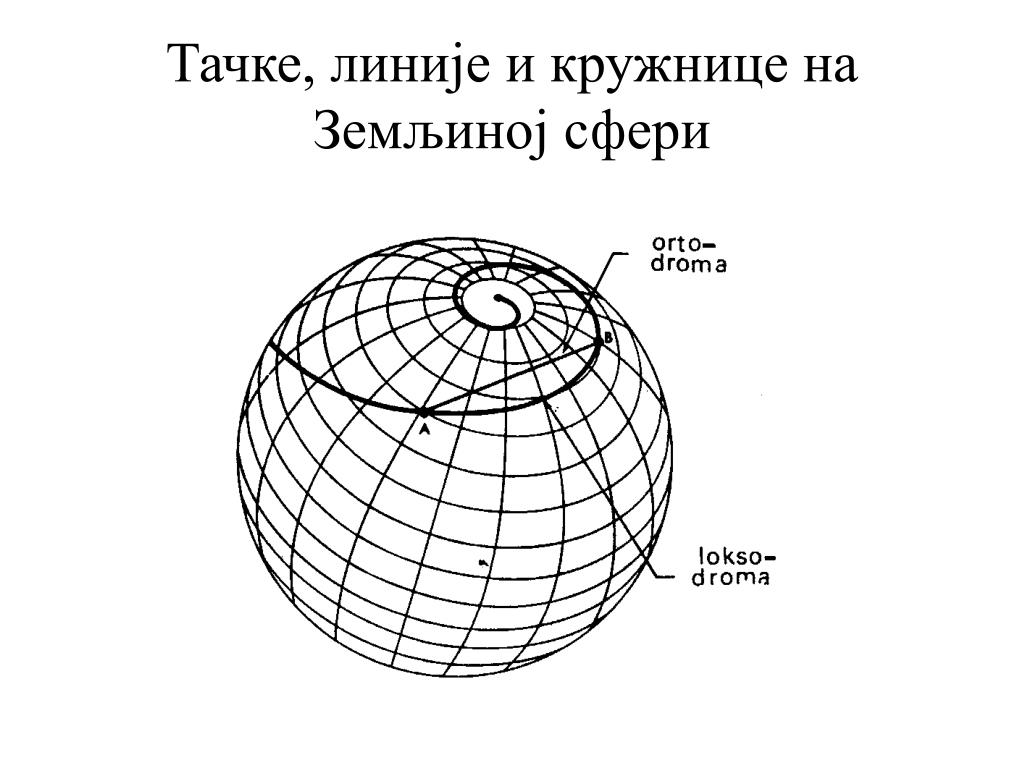

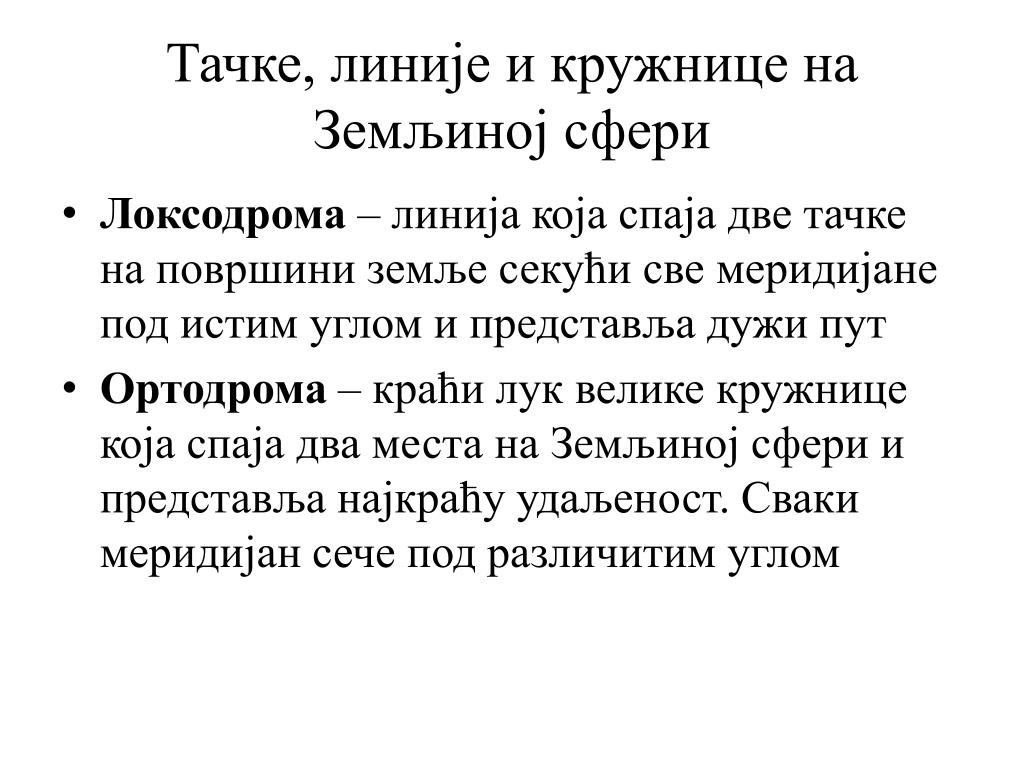

  9. Тачке, линије и кружнице на Земљиној сфери • Локсодрома – линија која спаја две тачке на површини земље секући све меридијане под истим углом и представља дужи пут • Ортодрома – краћи лук велике кружнице која спаја два места на Земљиној сфери и представља најкраћу удаљеност. Сваки меридијан сече под различитим углом

  10. Тачке, линије и кружнице на Земљиној сфери

  11. Тачке, линије и кружнице на Земљиној сфери

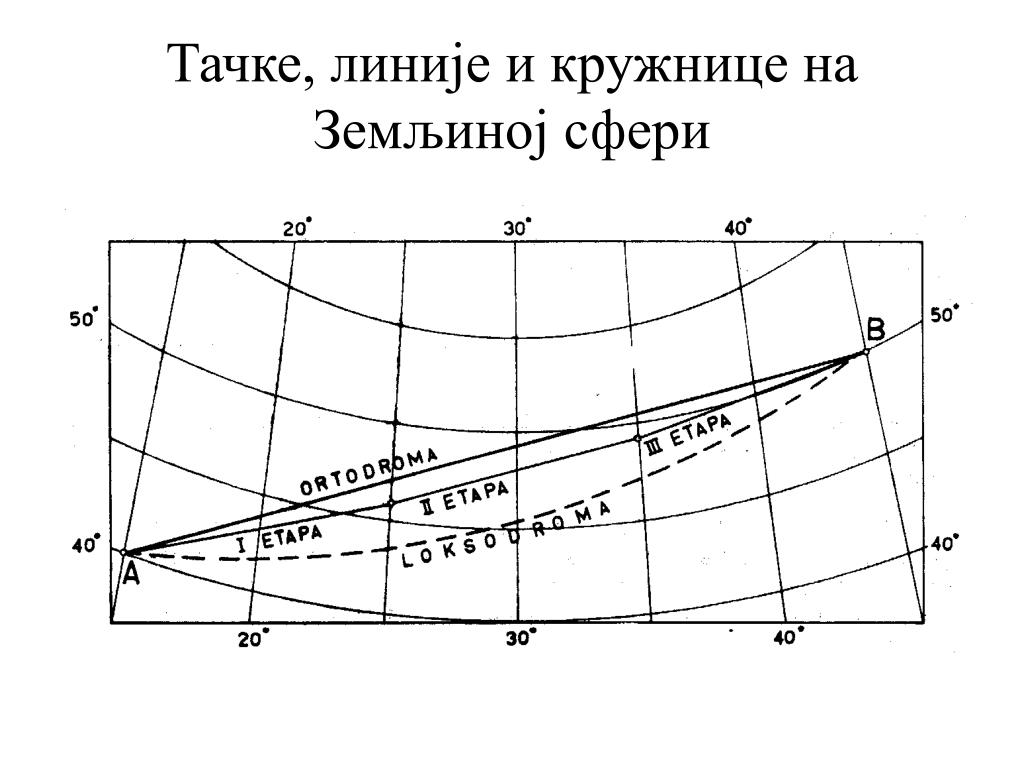

  12. Тачке, линије и кружнице на Земљиној сфери

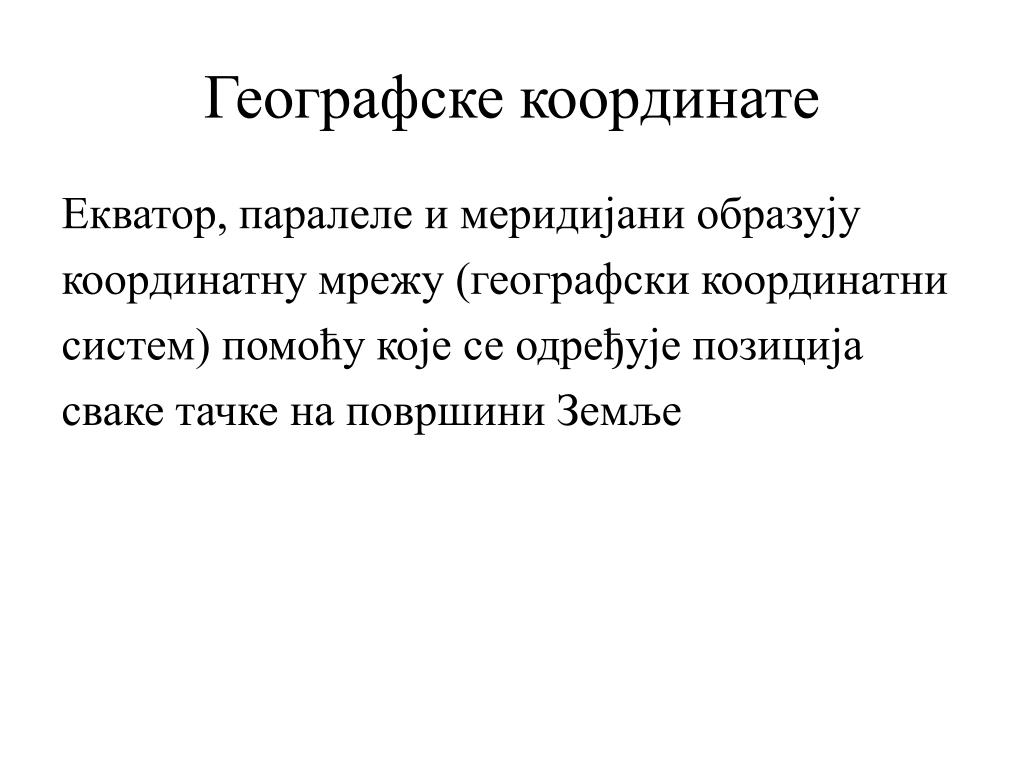

  13. Географске координате Екватор, паралеле и меридијани образују координатну мрежу (географски координатни систем) помоћу које се одређује позиција сваке тачке на површини Земље

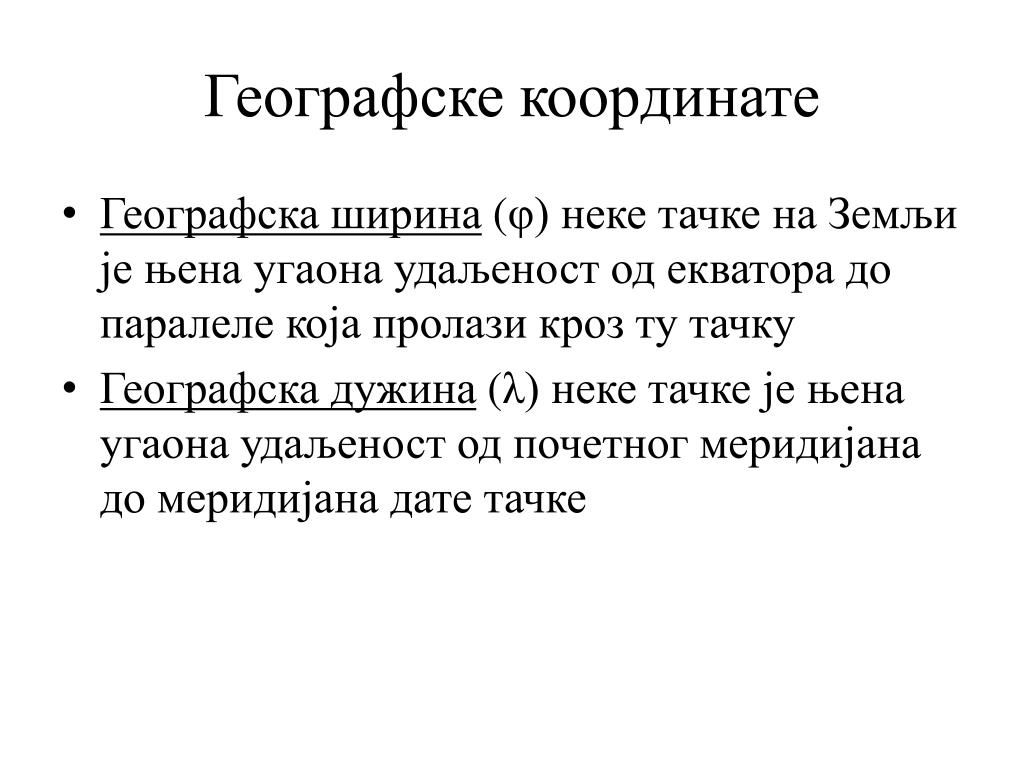

  14. Географске координате • Географска ширина (φ) неке тачке на Земљи је њена угаона удаљеност од екватора до паралеле која пролази кроз ту тачку • Географска дужина (λ) неке тачке је њена угаона удаљеност од почетног меридијана до меридијана дате тачке

  15. Географске координате

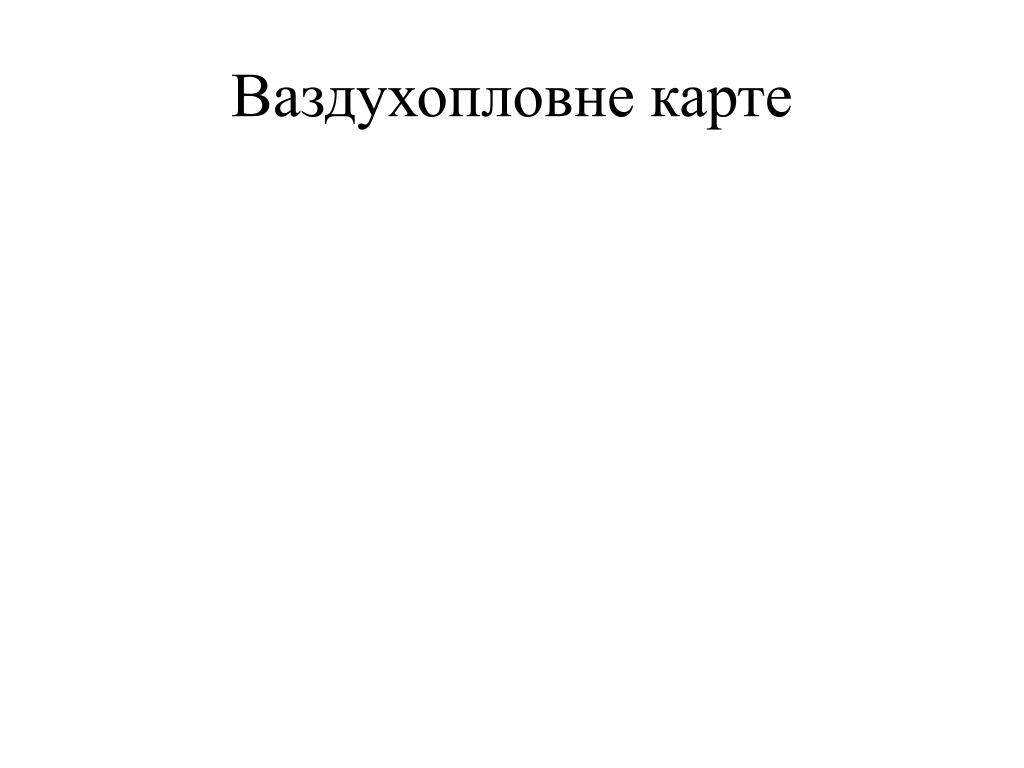

  16. Ваздухопловне карте

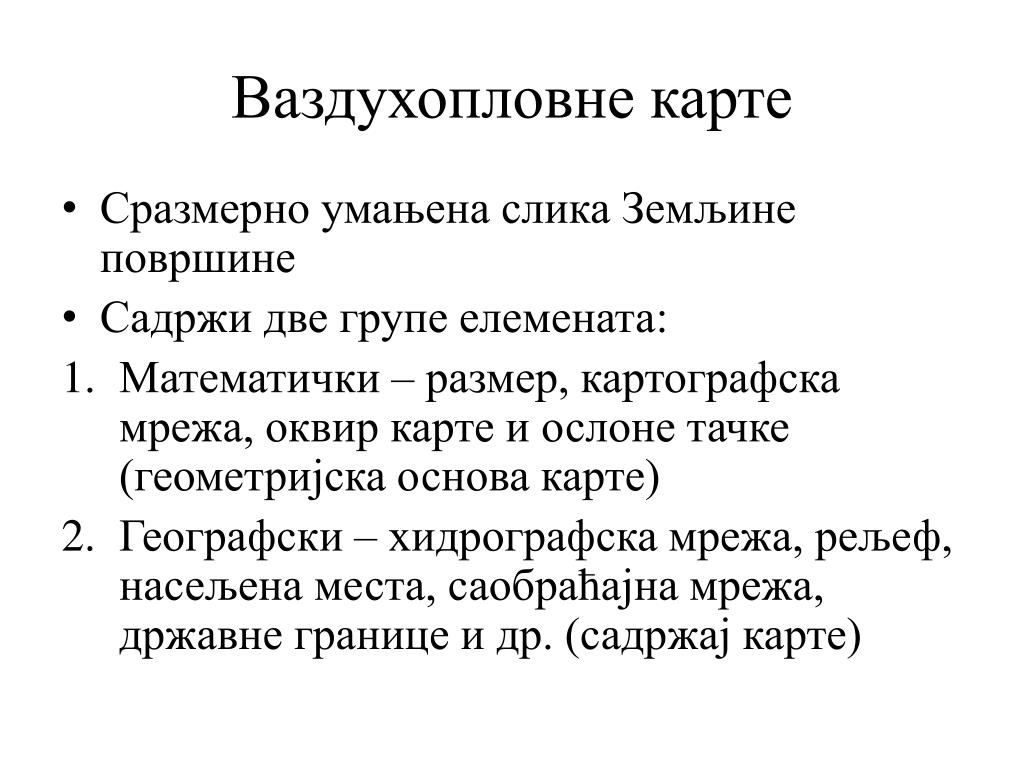

  17. Ваздухопловне карте • Сразмерно умањена слика Земљине површине • Садржи две групе елемената: • Математички – размер, картографска мрежа, оквир карте и ослоне тачке (геометријска основа карте) • Географски – хидрографска мрежа, рељеф, насељена места, саобраћајна мрежа, државне границе и др. (садржај карте)

  18. Ваздухопловне карте Размера карте је однос дужине линије на карти према дужини исте линије на земљишту, а може бити: • Бројна (1 : 25 000, 1 : 500 000, 1 : 1 000 000) • Графичка

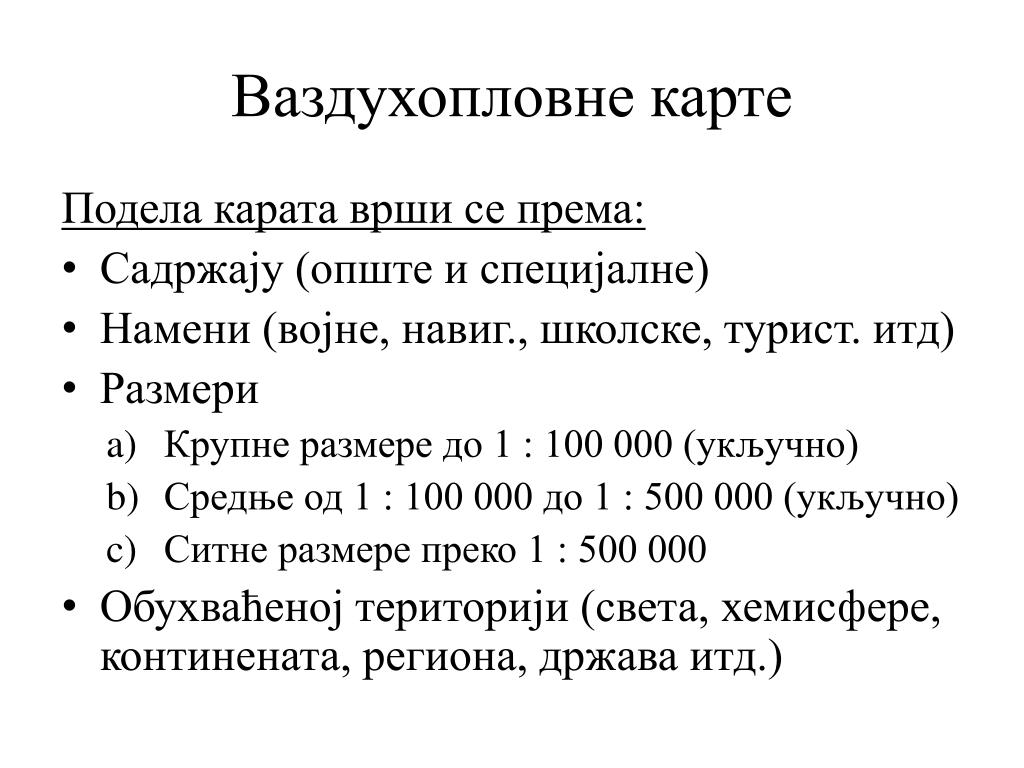

  19. Ваздухопловне карте Подела карата врши се према: • Садржају (опште и специјалне) • Намени (војне, навиг., школске, турист. итд) • Размери • Крупне размере до 1 : 100 000 (укључно) • Средње од 1 : 100 000 до 1 : 500 000 (укључно) • Ситне размере преко 1 : 500 000 • Обухваћеној територији (света, хемисфере, континената, региона, држава итд.)

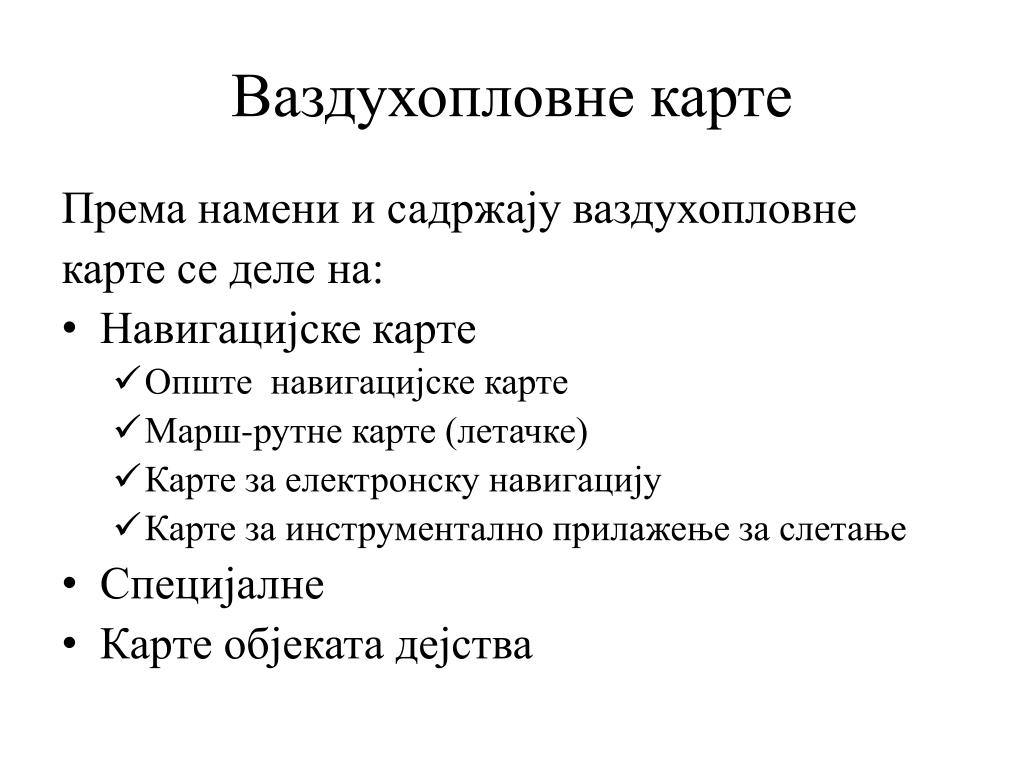

  20. Ваздухопловне карте Према намени и садржају ваздухопловне карте се деле на: • Навигацијске карте • Опште навигацијске карте • Марш-рутне карте (летачке) • Карте за електронску навигацију • Карте за инструментално прилажење за слетање • Специјалне • Карте објеката дејства

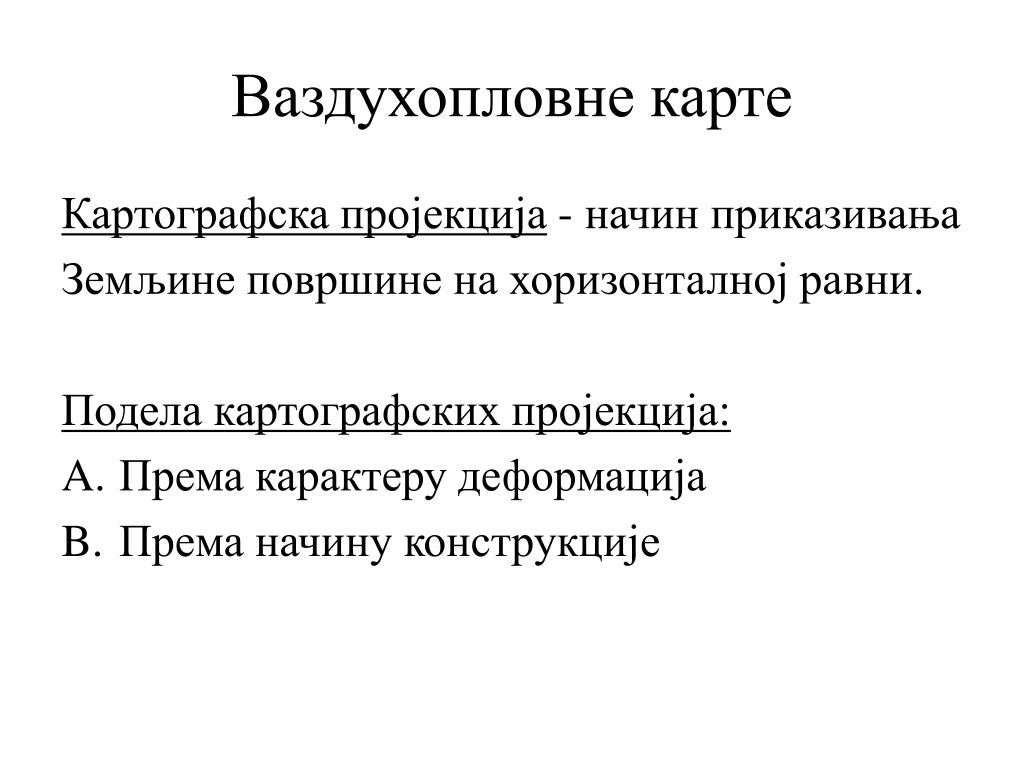

  21. Ваздухопловне карте Картографска пројекција - начин приказивања Земљине површине на хоризонталној равни. Подела картографских пројекција: • Према карактеру деформација • Према начину конструкције

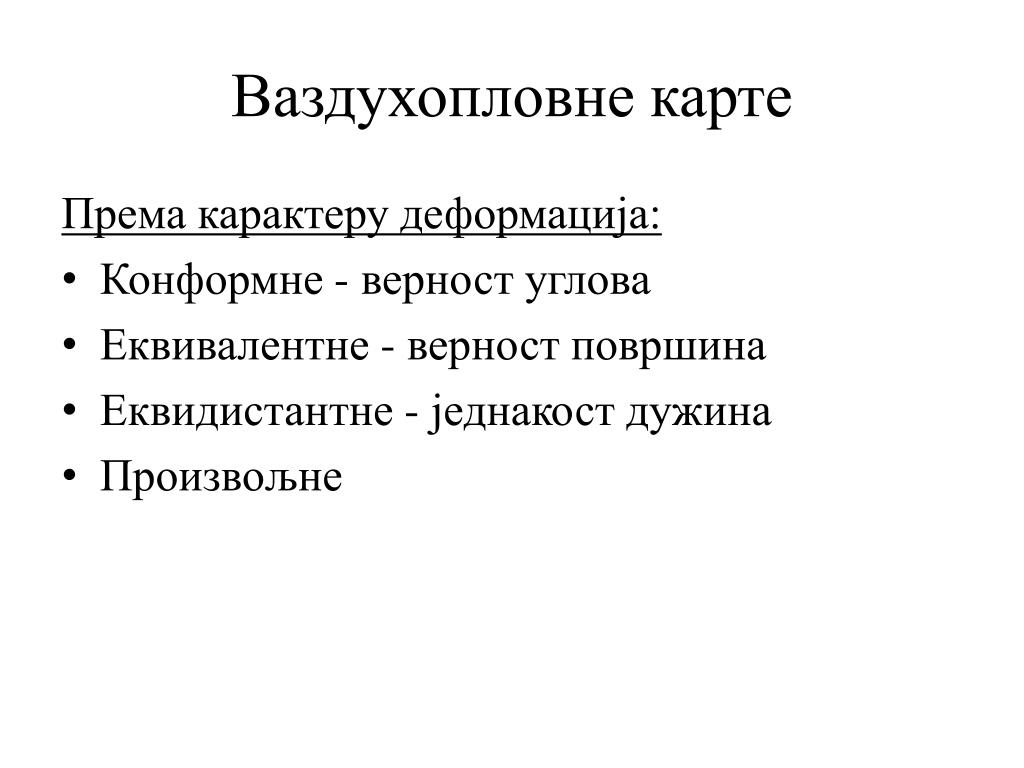

  22. Ваздухопловне карте Према карактеру деформација: • Конформне - верност углова • Еквивалентне - верност површина • Еквидистантне - једнакост дужина • Произвољне

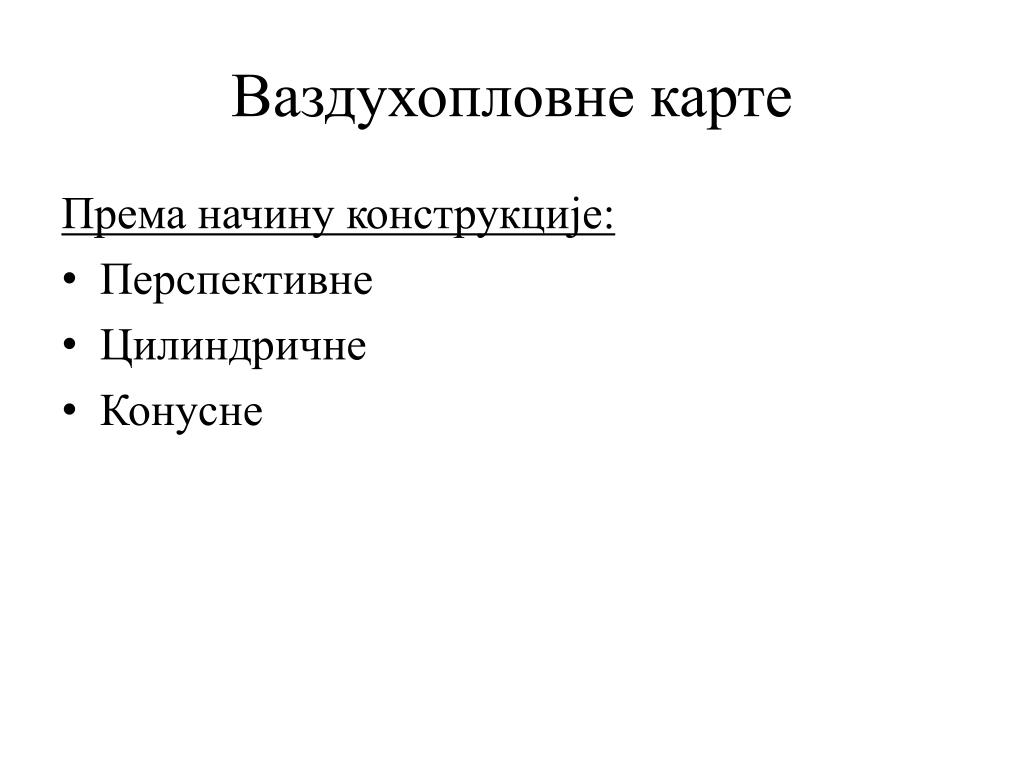

  23. Ваздухопловне карте Према начину конструкције: • Перспективне • Цилиндричне • Конусне

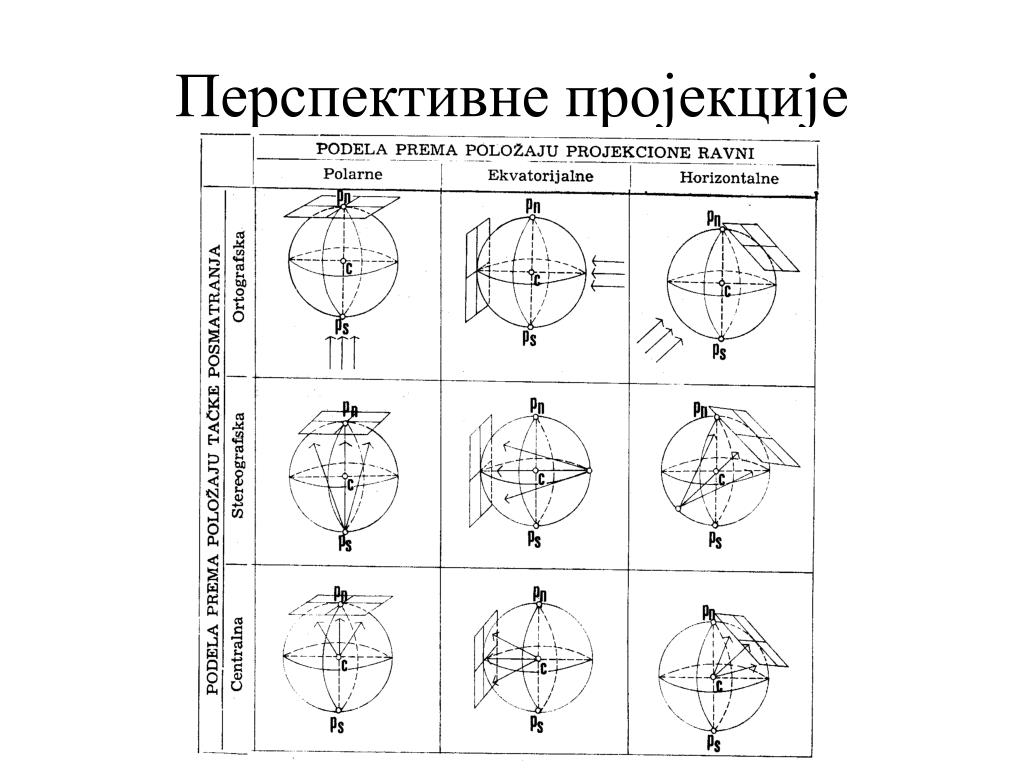

  24. Перспективне пројекције

  25. Цилиндричне пројекције

  26. Меркаторова конформна цилиндрична пројекција

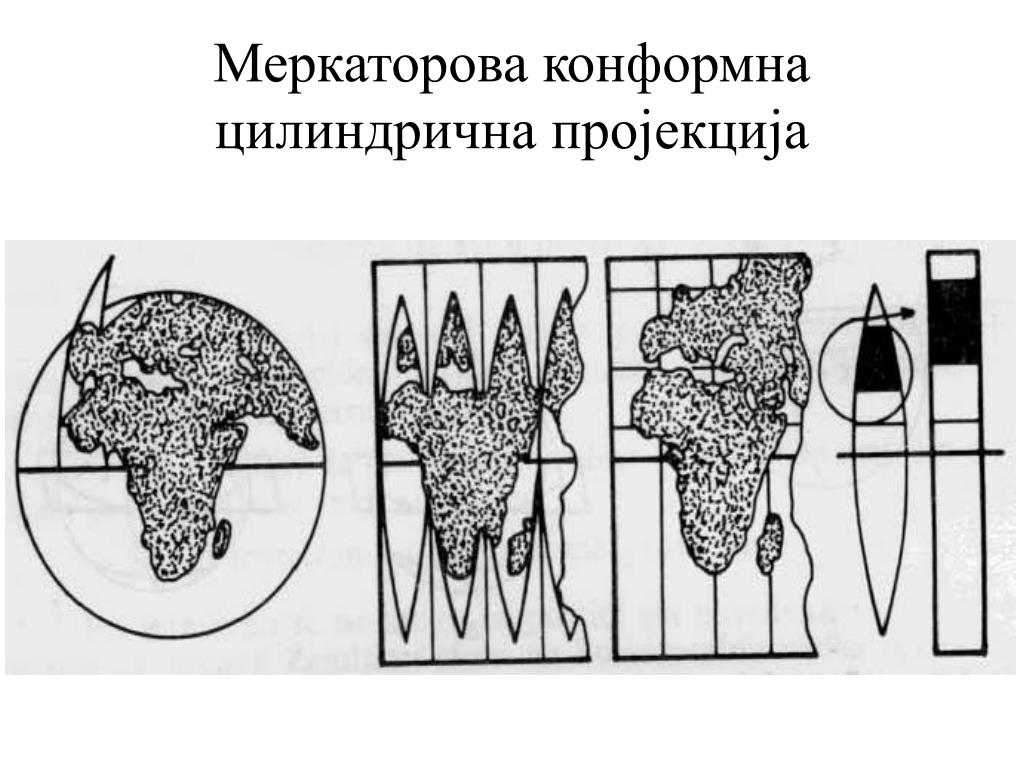

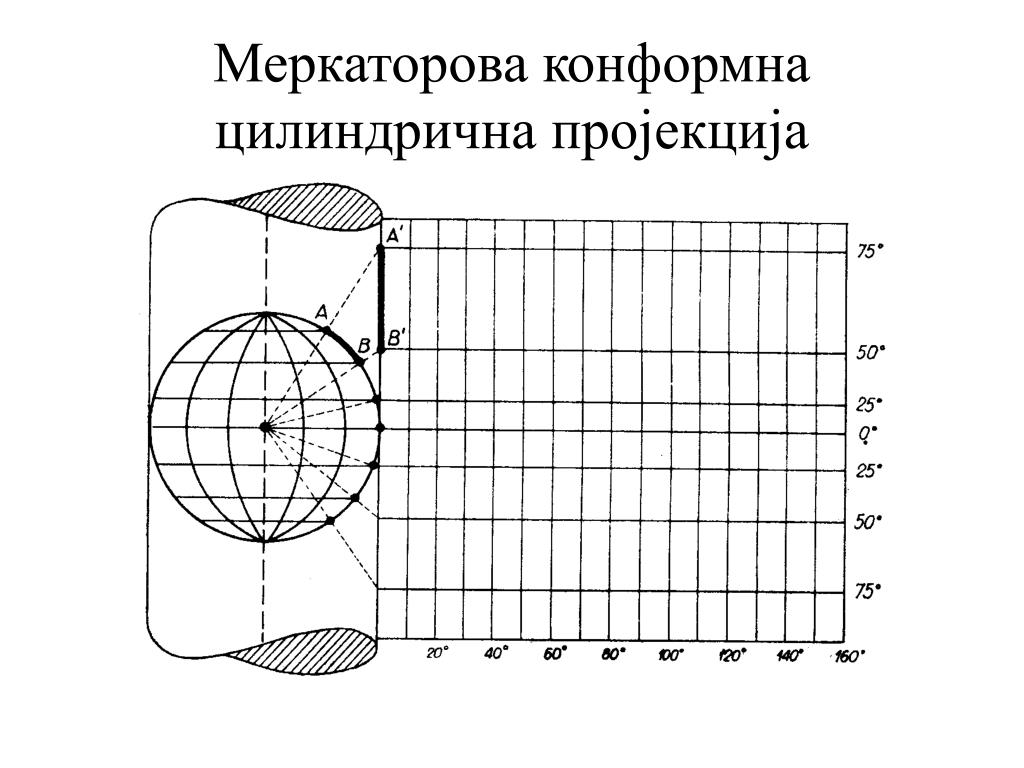

  27. Меркаторова конформна цилиндрична пројекција

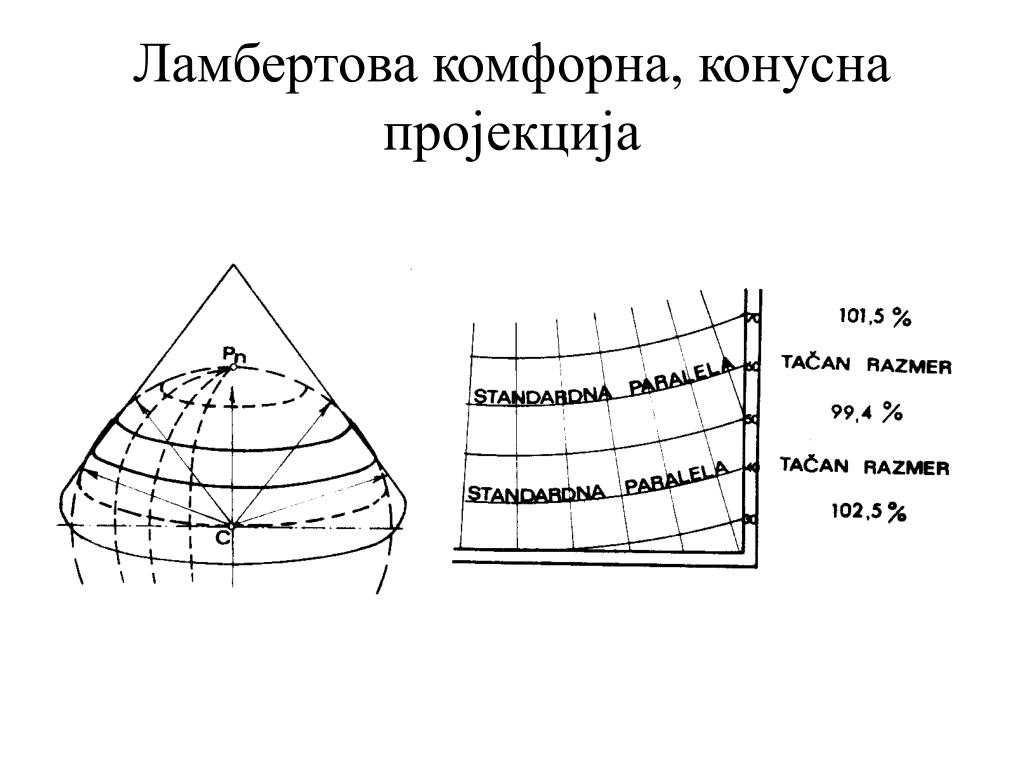

  28. Ламбертова комфорна, конусна пројекција

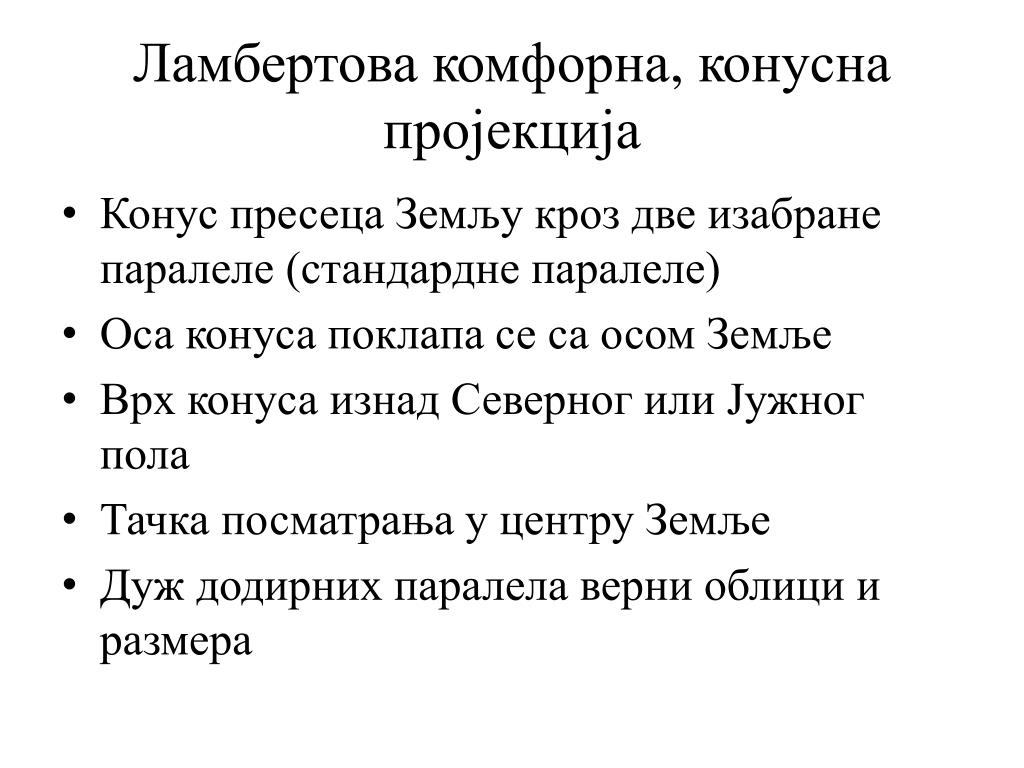

  29. Ламбертова комфорна, конусна пројекција • Конус пресеца Земљу кроз две изабране паралеле (стандардне паралеле) • Оса конуса поклапа се са осом Земље • Врх конуса изнад Северног или Јужног пола • Тачка посматрања у центру Земље • Дуж додирних паралела верни облици и размера

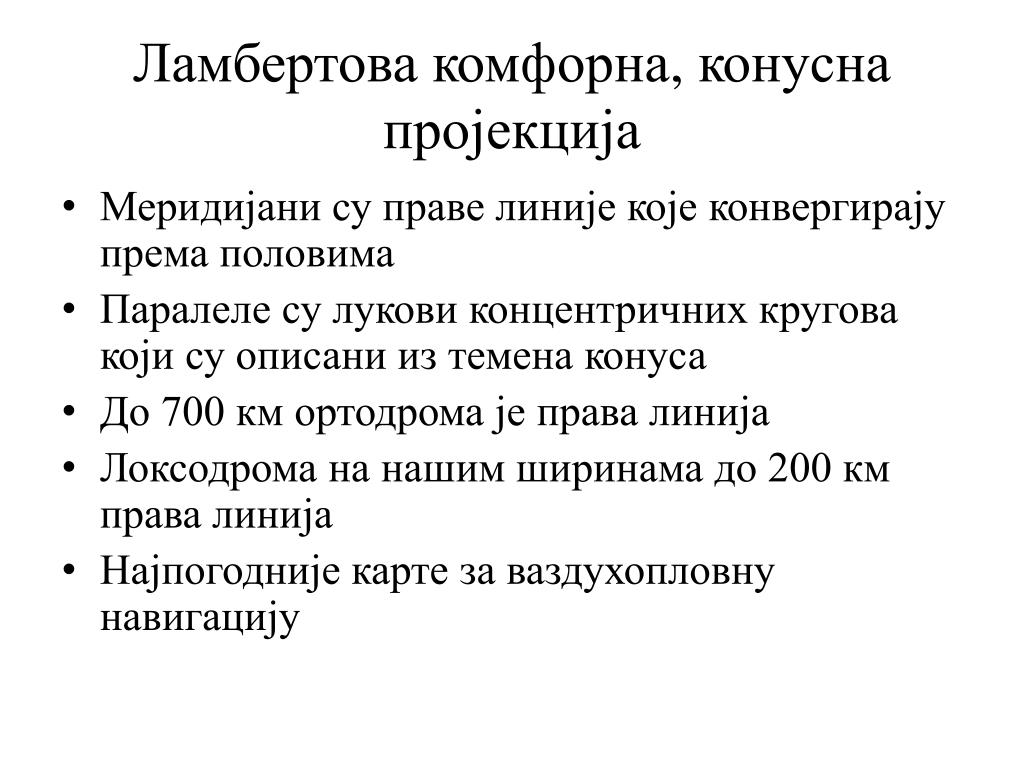

  30. Ламбертова комфорна, конусна пројекција • Меридијани су праве линије које конвергирају према половима • Паралеле су лукови концентричних кругова који су описани из темена конуса • До 700 км ортодрома је права линија • Локсодрома на нашим ширинама до 200 км права линија • Најпогодније карте за ваздухопловну навигацију

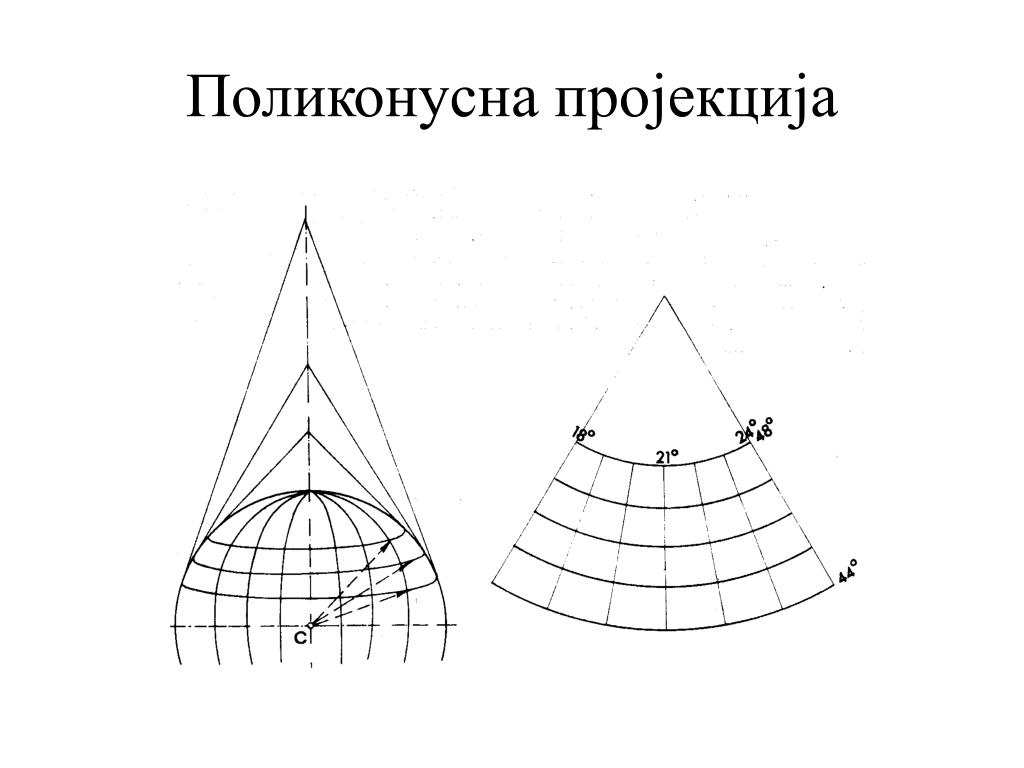

  31. Поликонусна пројекција

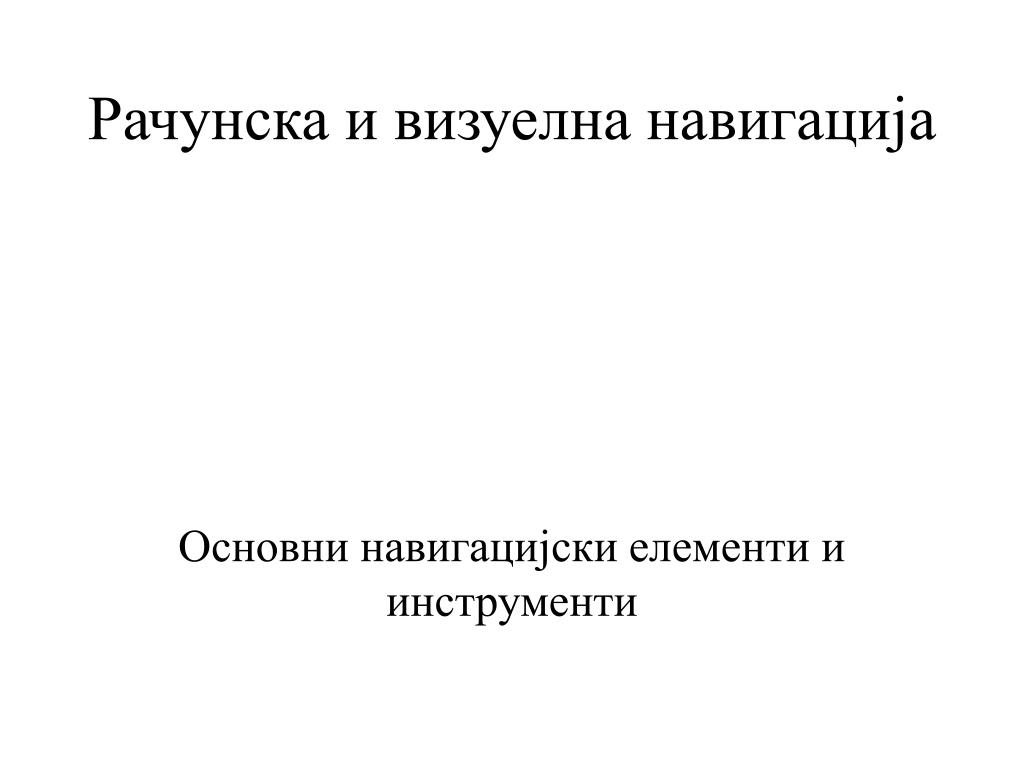

  32. Рачунска и визуелна навигација Основни навигацијски елементи и инструменти

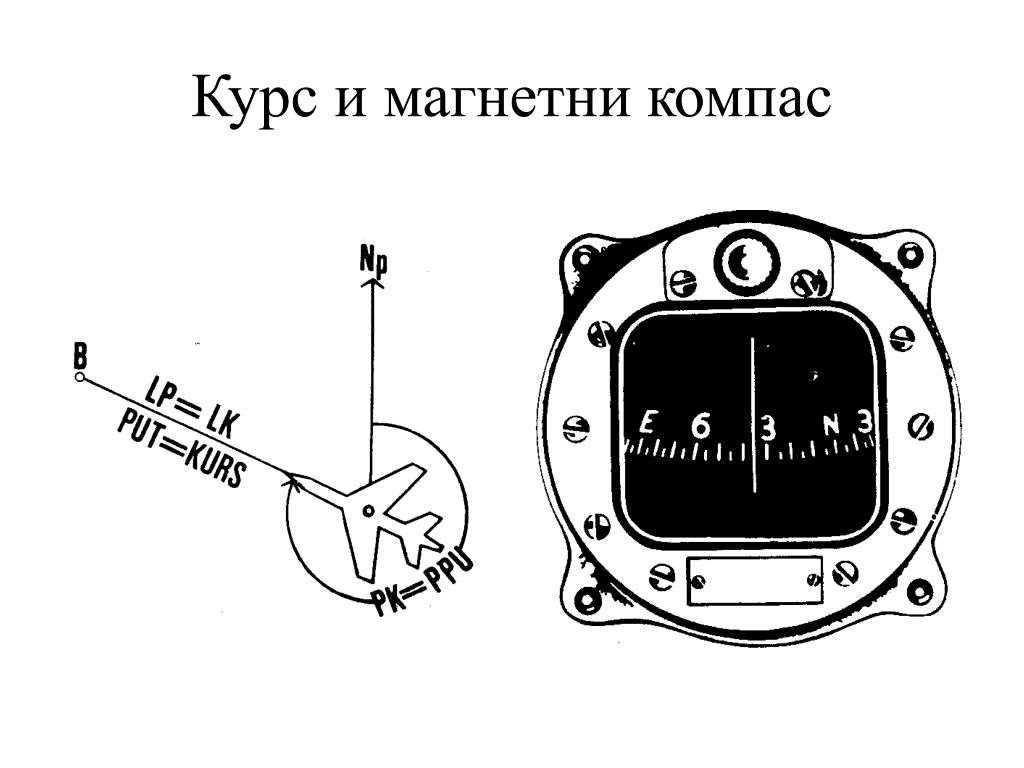

  33. Курс и магнетни компас

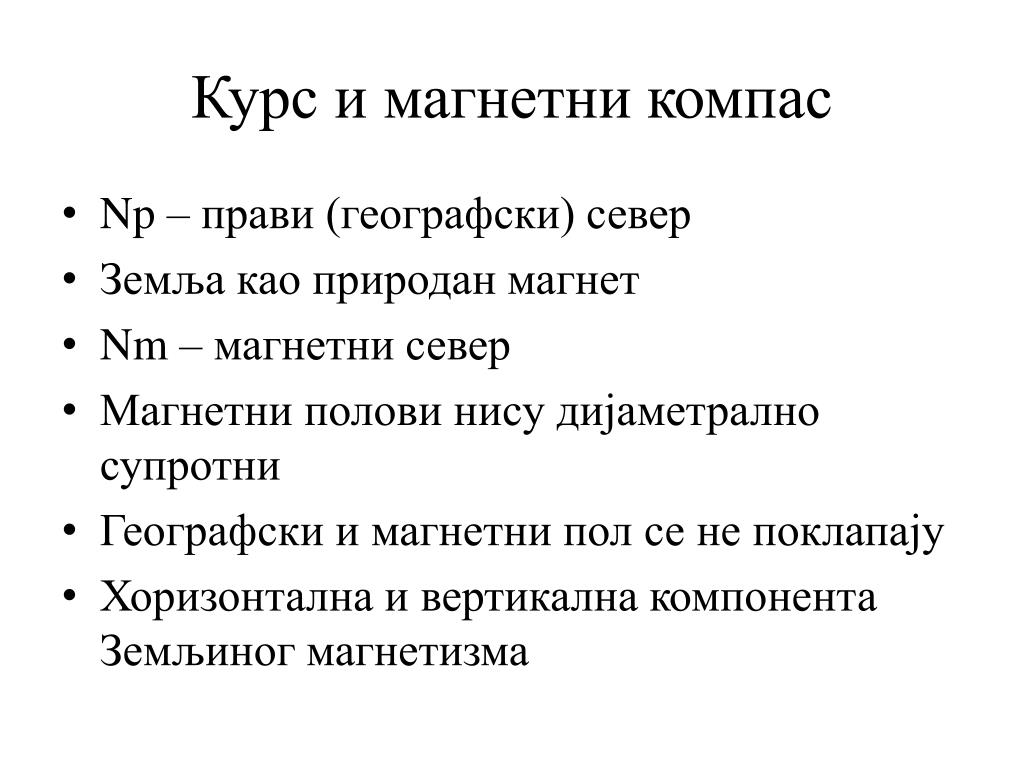

  34. Курс и магнетни компас • Np – прави (географски) север • Земља као природан магнет • Nm – магнетни север • Магнетни полови нису дијаметрално супротни • Географски и магнетни пол се не поклапају • Хоризонтална и вертикална компонента Земљиног магнетизма

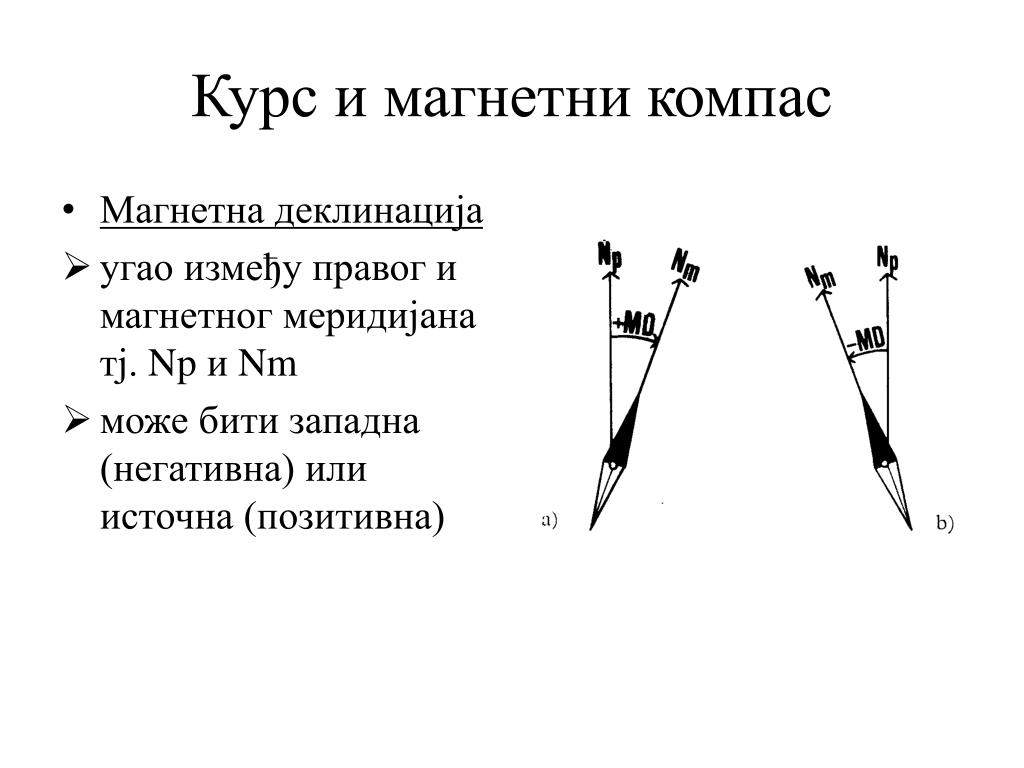

  35. Курс и магнетни компас • Магнетна деклинација • угао између правог и магнетног меридијана тј. Np и Nm • може бити западна (негативна) или источна (позитивна)

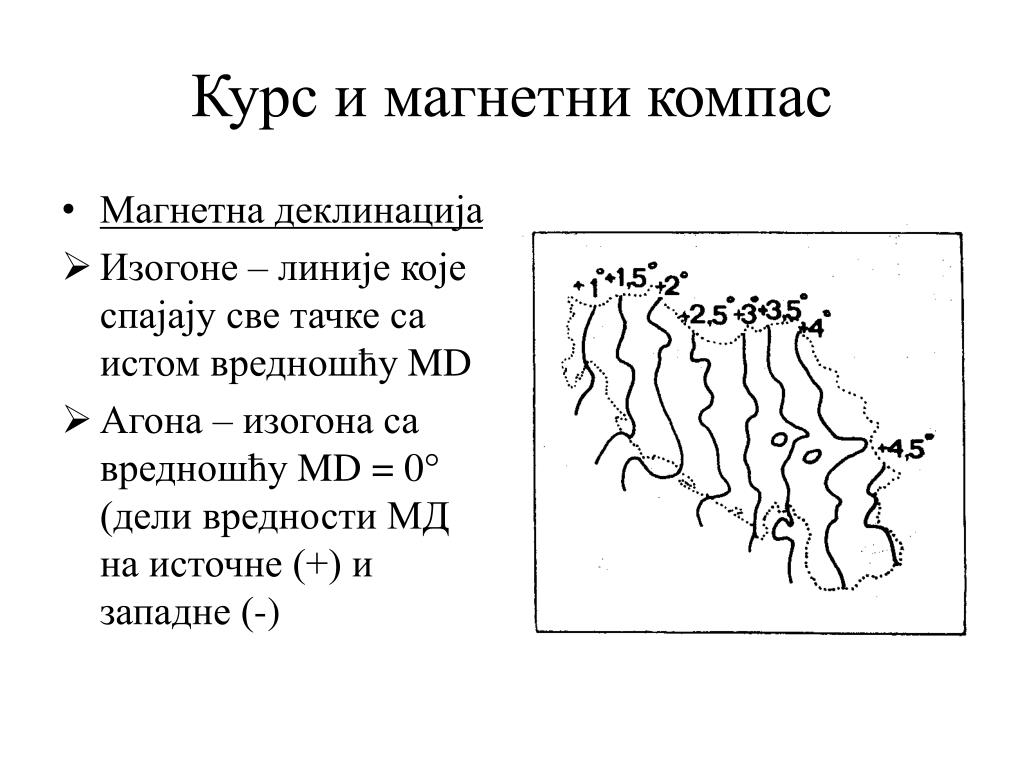

  36. Курс и магнетни компас • Магнетна деклинација • Изогоне – линије које спајају све тачке са истом вредношћу MD • Агона – изогона са вредношћу MD = 0°(дели вредности МД на источне (+) и западне (-)

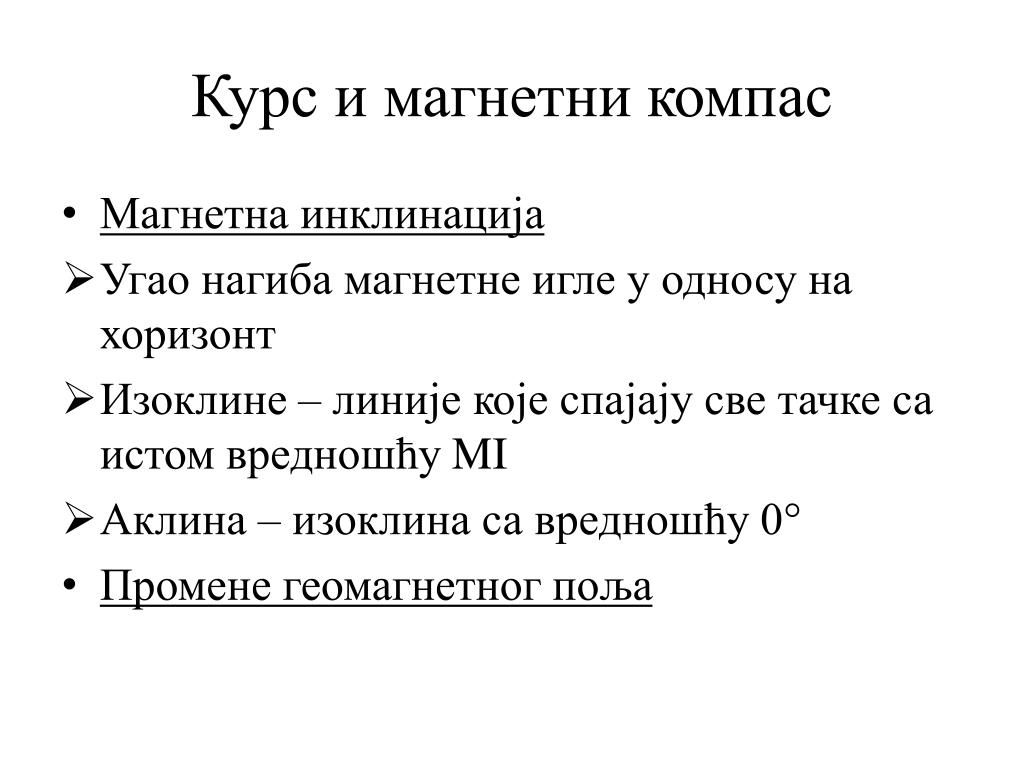

  37. Курс и магнетни компас • Магнетна инклинација • Угао нагиба магнетне игле у односу на хоризонт • Изоклине – линије које спајају све тачке са истом вредношћу MI • Аклина – изоклина са вредношћу 0° • Промене геомагнетног поља

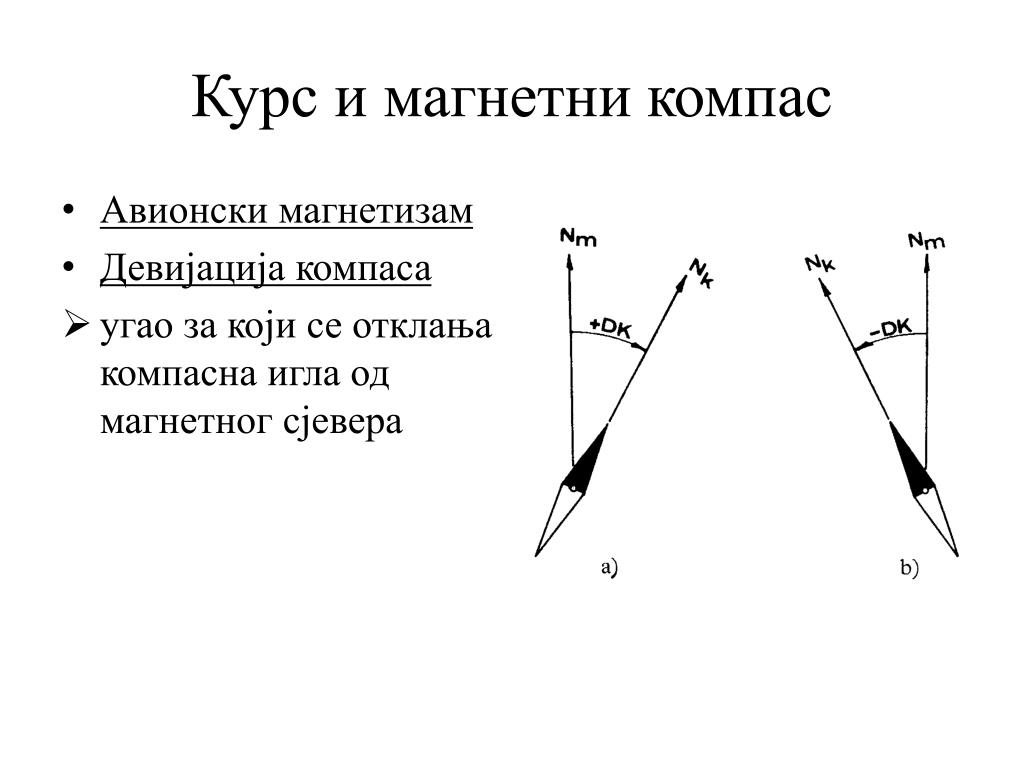

  38. Курс и магнетни компас • Авионски магнетизам • Девијација компаса • угао за који се отклања компасна игла од магнетног сјевера

  39. Курс и магнетни компас • Грешке компаса • инструменталне • грешке уградње • методске грешке • грешка заокрета • девијација нагиба • грешка убрзања

  40. Курс и магнетни компас

  41. Курс и магнетни компас

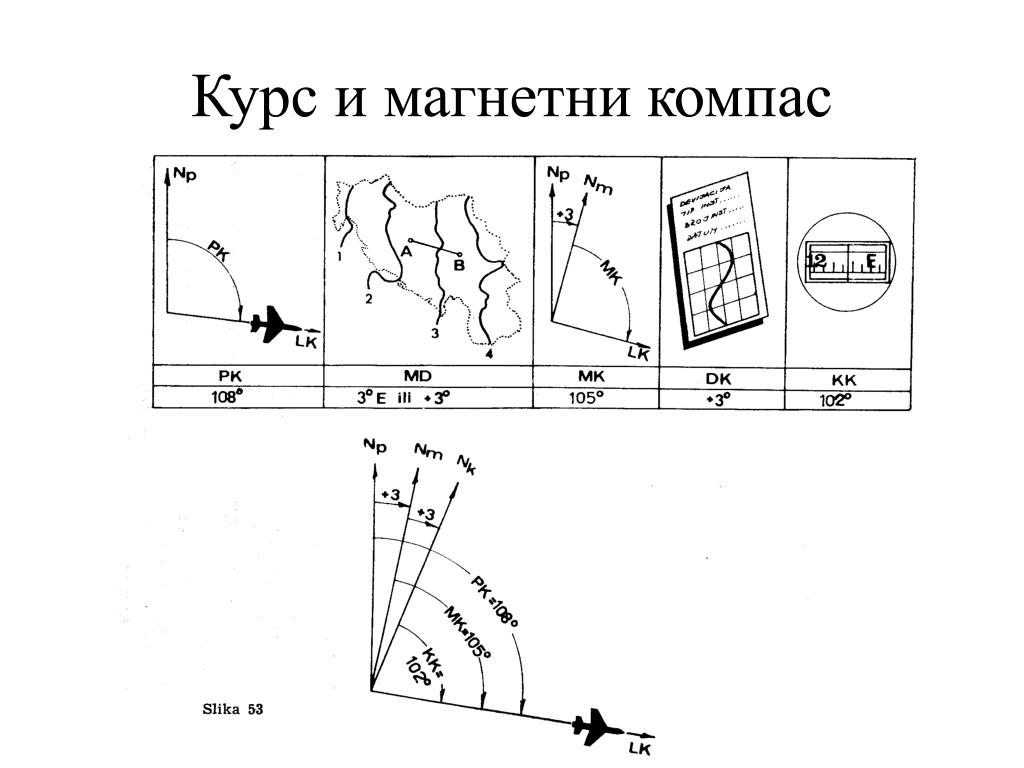

  42. Курс и магнетни компас

  43. Курс и магнетни компас

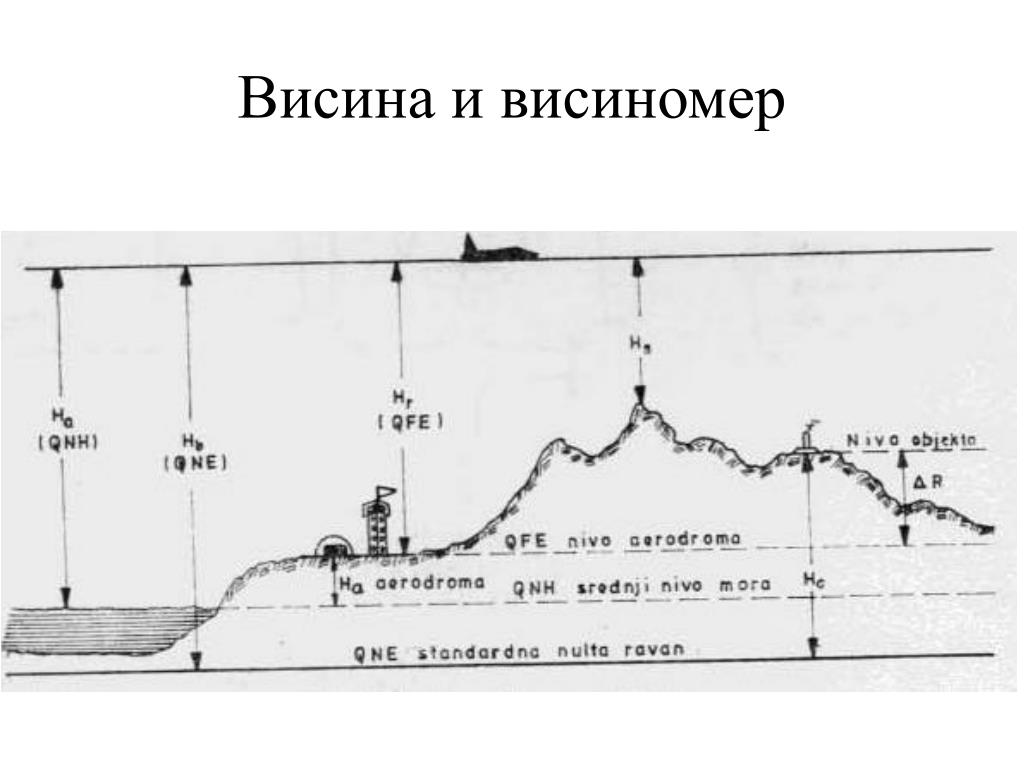

  44. Висина и висиномер

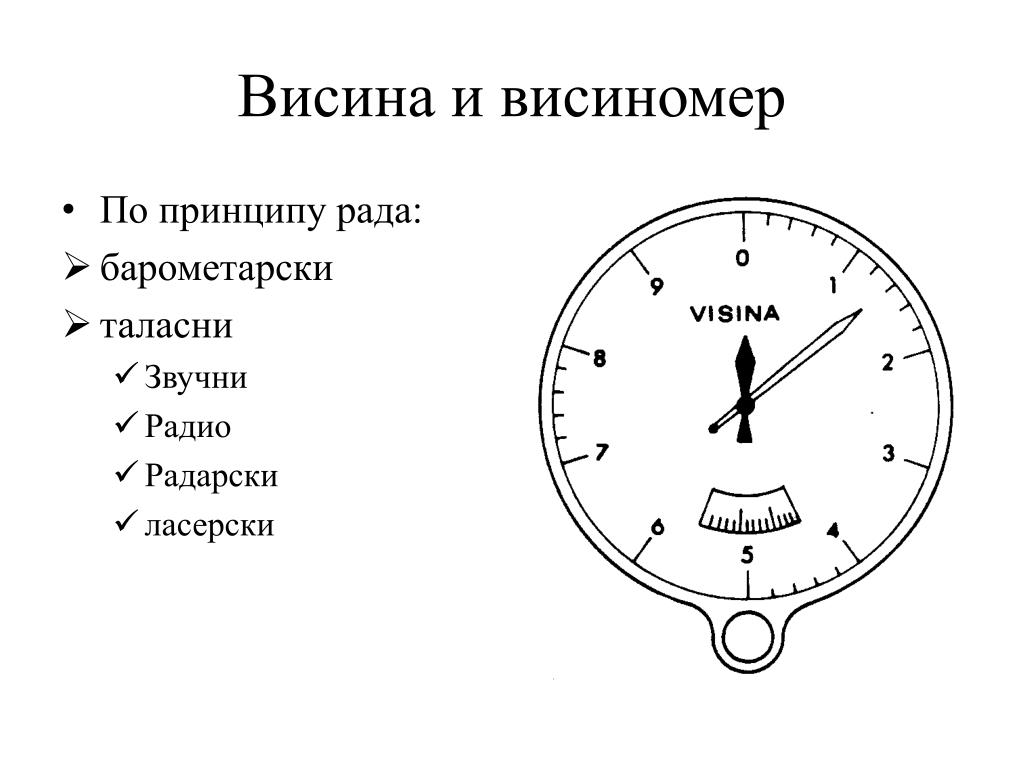

  45. Висина и висиномер • По принципу рада: • барометарски • таласни • Звучни • Радио • Радарски • ласерски

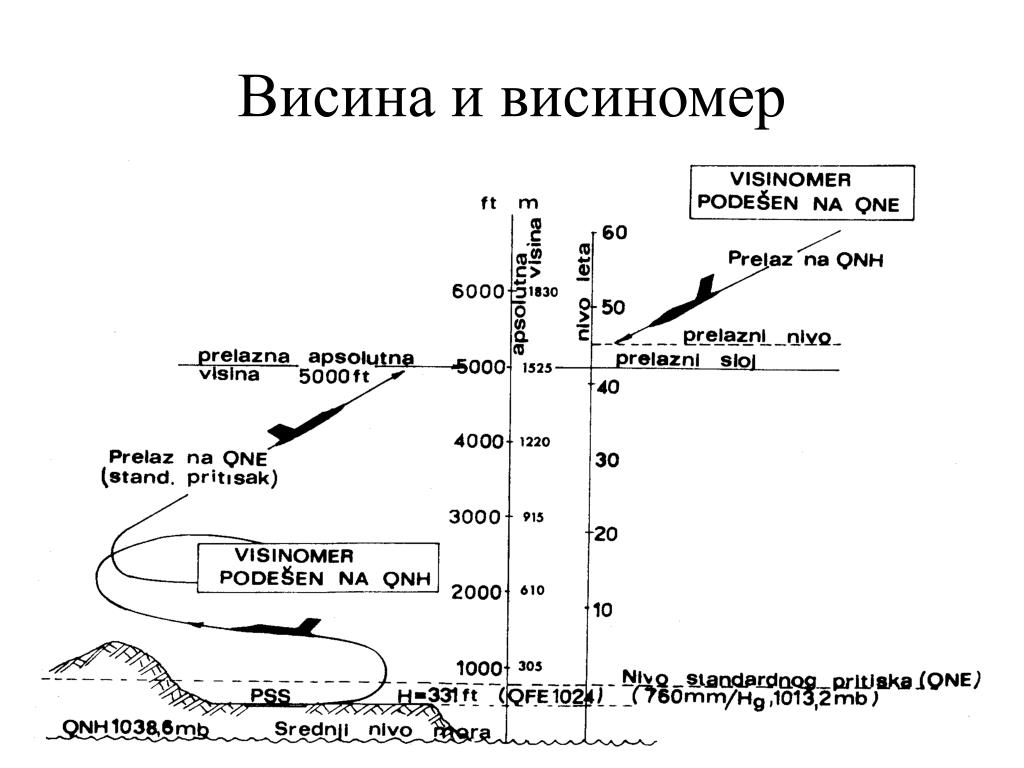

  46. Висина и висиномер

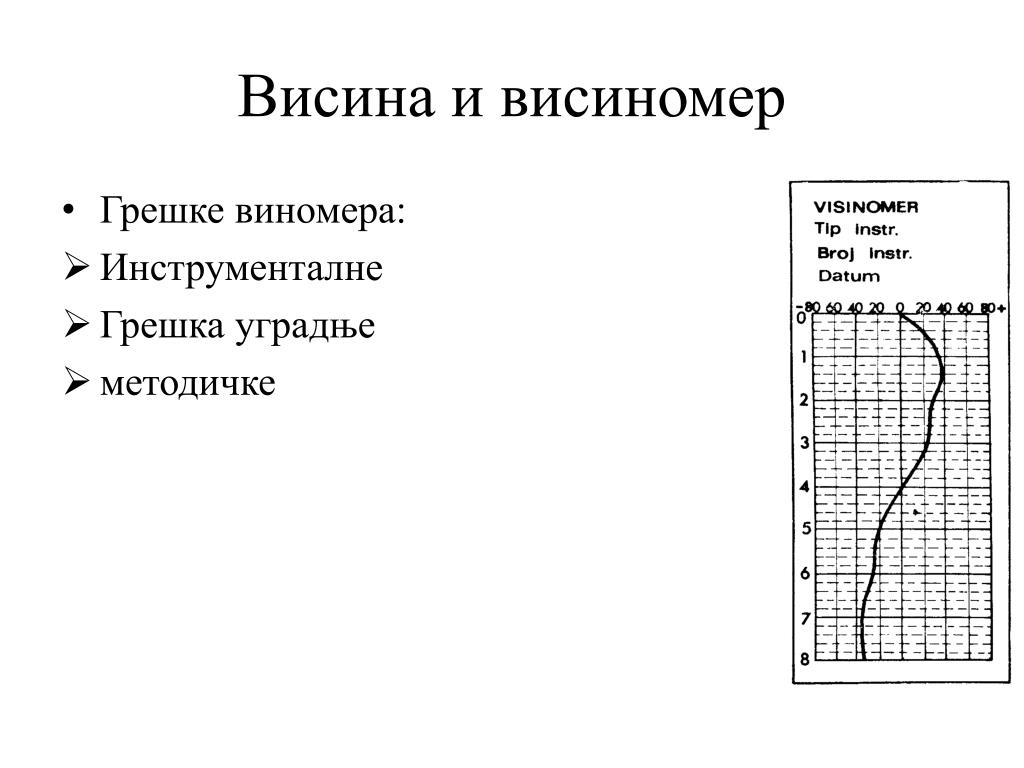

  47. Висина и висиномер • Грешке виномера: • Инструменталне • Грешка уградње • методичке

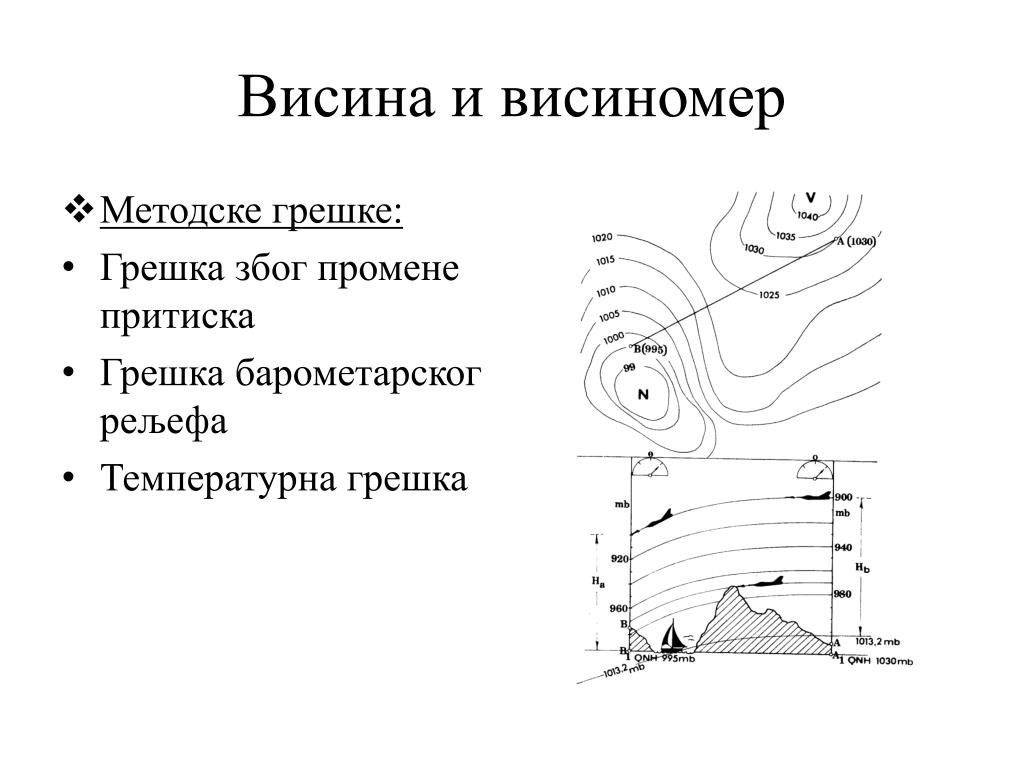

  48. Висина и висиномер • Методске грешке: • Грешка због промене притиска • Грешка барометарског рељефа • Температурна грешка

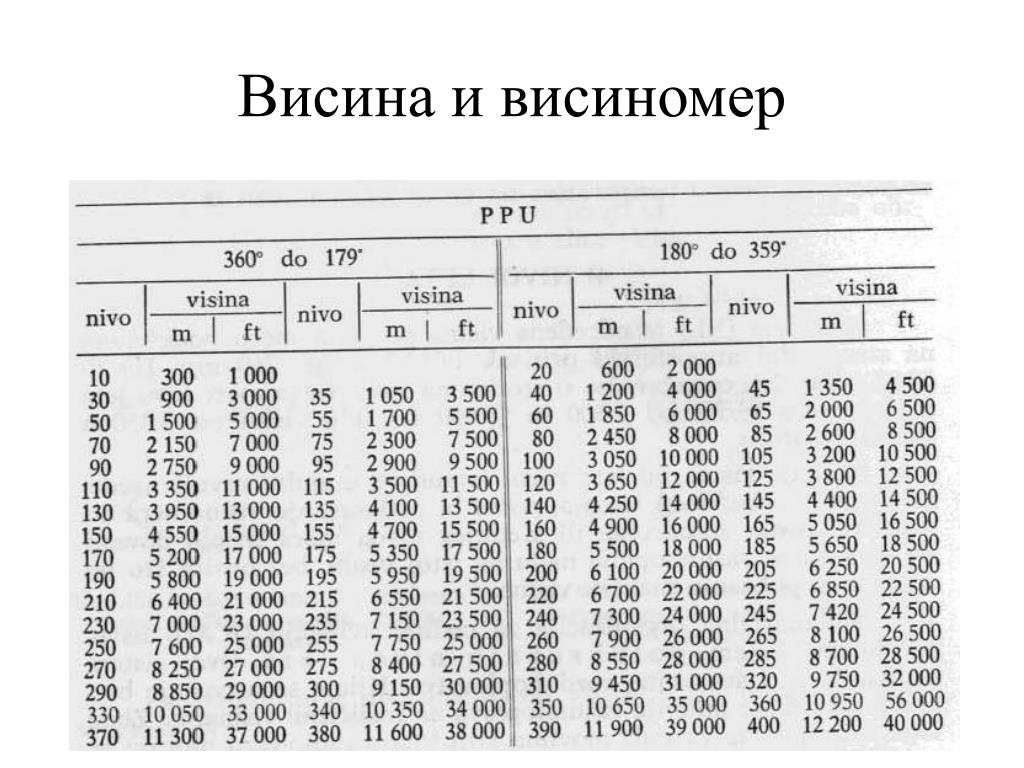

  49. Висина и висиномер

  50. Брзина и брзиномер • Брзина – пређени пут у јединици времена (km/h, m/s, Stm/h - MPH, Nm/h - KNOTS) • Ваздушна брзина (V), тј. Air Speed (AS) • Путна брзина (W), тј. Ground Speed (GS)
