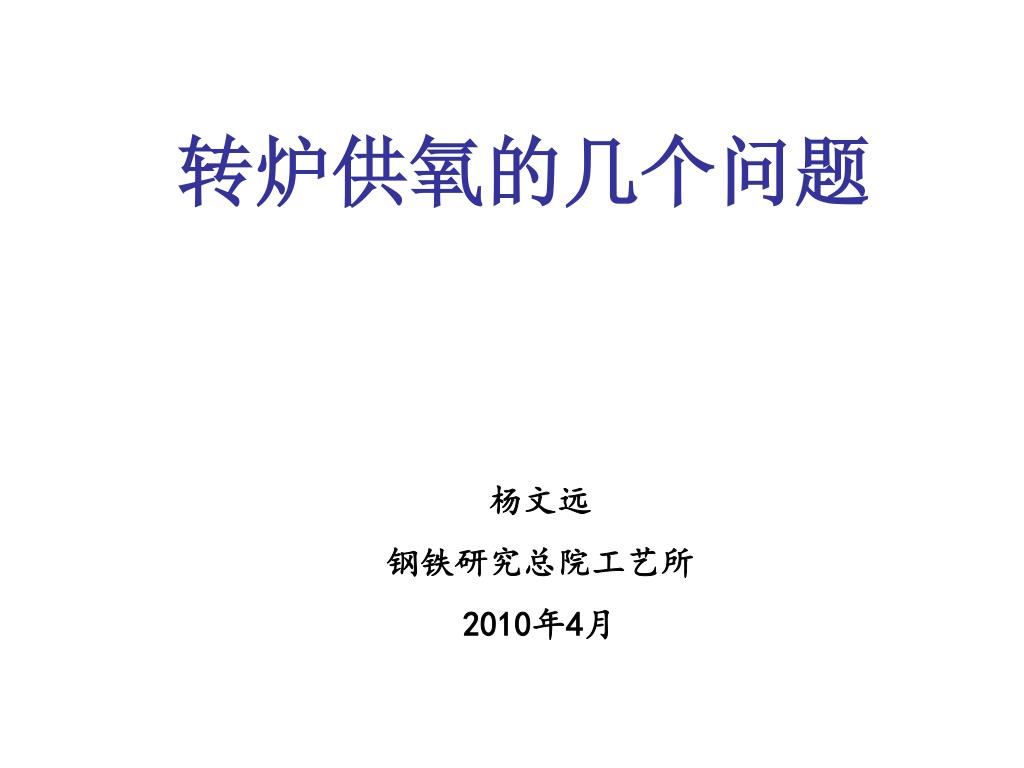

转炉供氧的几个问题 杨文远 钢铁研究总院工艺所 2010年4月
供氧强度 表1 我国大型转炉的供氧强度
表3 钢铁研究总院完成的转炉炼钢用氧技术项目
续表3 钢铁研究总院完成的转炉炼钢用氧技术项目
工作氧压与马赫数 表4 马赫数与滞止压力的关系 表5 马赫数与吨位的关系
表6 管道压力损失测定值 图3 氧气管道压力损失测定系统图
喷孔个数、夹角及布置 图4 喷孔数目与转炉容量关系
表8 不同作者提出的喷头孔数与喷孔夹角值 表9 国内转炉喷头孔数与容量关系
枪高2.0m 枪高2.4m 图5 射流在熔池面上的重叠情况（5孔，16）
图7 射流在熔池面上的重叠情况（6孔交错喷头）
图8 和歌山厂两种氧枪示意图 图9 6孔交错喷头示意图
枪位曲线 图10 BG1 300吨转炉枪位曲线 图11 WG3 250吨枪位曲线
图12 索里梅厂300吨转炉枪位曲线 图13 蒙德威尔厂留渣操作枪位曲线 （100吨LD-AC转炉）
第二期 第一期 图15 OLP法吹炼枪位曲线(法国岗德杭日250吨)
图16 射流直径随轴线距离的变化 图17 中心速度随轴线距离的变化
表12 熔池反应面积与喷孔倾角及枪位关系 冲击面积(m2) 图18 氧枪枪位对冲击面积的影响及冲击面积占熔池面积的百分比
激波在转炉炼钢中的作用 图19 超声速风洞中的“正激波”纹影照片，M2，流动从左向右 （麻省理工学院气轮机实验室）
图24 未完全膨胀气流在喷管出口处的流动 （a）激波的正常反射；（b）激波的马赫反射 图25 喷管出口平面过膨胀气流的流动状况
表15 几种特殊吹炼操作中激波的作用 P=(P1-P0)/P0100% 上述供氧制度都是减少或防止氧射流对熔池穿透深度，为了实现所需要的二次燃烧或脱磷反应，同时使熔池减少碳的烧损。在此过程中都有激波作用。在转炉复吹提钒工艺中也应采用低马赫数供氧，底吹高强度搅拌。
喷孔蚀损及喷头寿命 图26 LWG厂转炉新喷头照片（30吨转炉，铸造水冷喷头） 图27 SG3厂40吨转炉锻造新喷头（三孔间不水冷）
图28 喷管蚀损后示意图 (a)锻造喷头(中心未水冷) (b)铸造喷头(中心水冷)
表16 造渣材料平均加入量（kg/炉） 表17 拉碳及终点脱磷、脱硫反应偏离平衡状况
转炉造渣 图29 “铁质”成渣路线的成渣过程 图30 “钙质”成渣路线的成渣过程 表18 铁质和钙质成渣路线终渣成分（%）
氧枪及喷头制作状况 国内的氧枪喷头制作有铸造喷头和锻造组装喷头。铸造喷头目前仍占大多数,其中烟台万隆真空冶金公司开发的真空熔铸工艺所生产的喷头纯度高、导热性良好，已在宝钢应用多年。锻造组装喷头最早由岷山机械厂开发成功，现已在国内几家钢厂应用。总体来讲,锻造组装喷头推广并不快。德国萨尔金属公司生产的锻造组装喷头已为很多国家所采用，其使用寿命可达100炉。 图35 真空熔铸氧枪喷头 图36 锻压组合式氧枪喷头 鞍山热能院近期开发的大锥度氧枪在减少粘枪方面有较好的效果，在鞍钢已应用较长时间，现正向国内其它大型转炉钢厂推广。鞍山热能院、济南前进氧枪喷头厂所开发的氧枪快速更换装置可使换枪工作更加简便、快速，应加速推广。
