  1. 楞次定律 感应电流的方向 感应电流的方向 执教：孙志明

  2. N G S + 如何判定感应电流的方向呢？

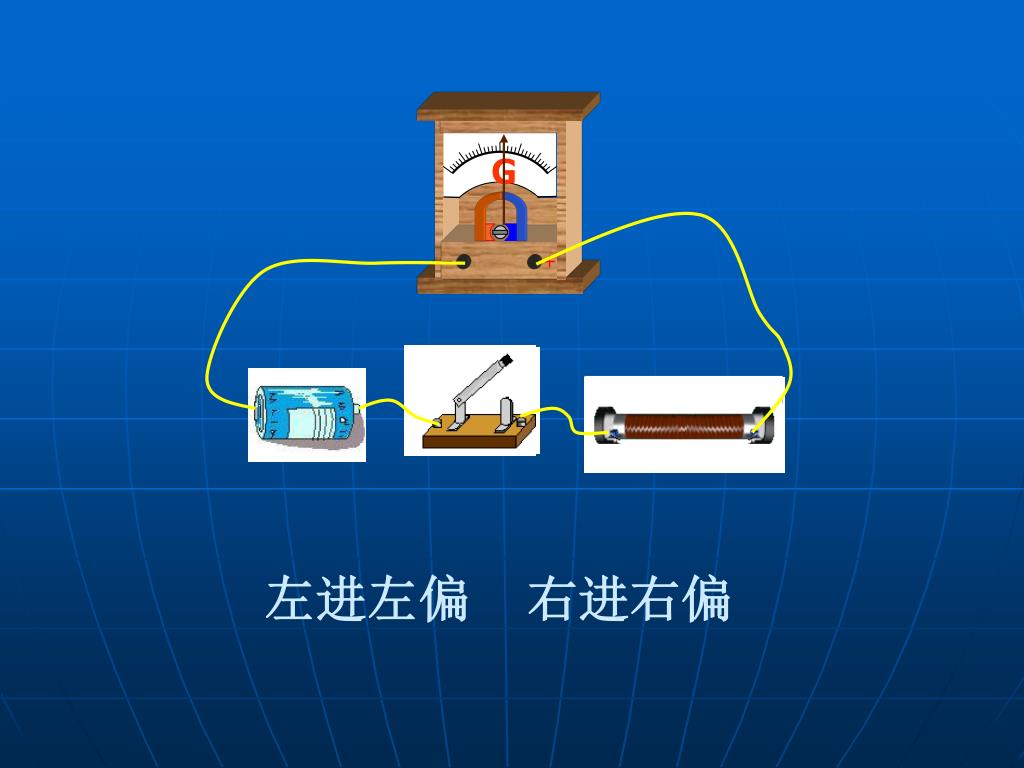

  3. G + 左进左偏 右进右偏

  4. N G S +

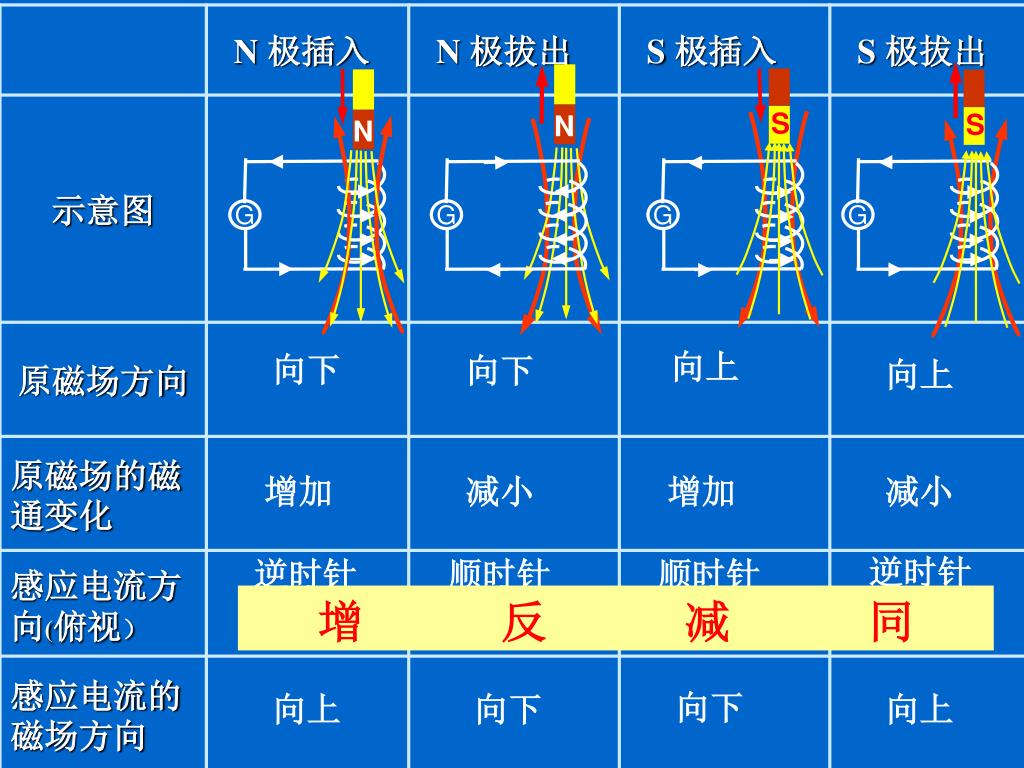

  5. S S N N G G G G 向上 向下 向下 向上 增加 减小 增加 减小 逆时针 逆时针 顺时针 顺时针 增 反 减 同 向下 向上 向下 向上

  6. N N G G 感应电流的磁场怎样影响原磁场磁通量的变化？ 感应电流的磁场阻碍原磁场磁通量的变化。

  7. 楞次定律： 感应电流具有这样的方向，即感应电流产生的磁场总是阻碍引起感应电流的磁通量的变化。 思考：1、谁起阻碍作用 ？阻碍什么 ？怎么阻碍？ 2、“阻碍”的实质?

  8. S S N N G G G G N N S S N N S S 从相对运动看，感应电流的磁场总是阻碍相对运动。 来 阻 去 留 楞次定律可以看成是能量守恒定律在电磁感应现象中的反映。

  9. 思考题：通电直导线与矩形线圈在同一平面内，当线圈远离导线时，判断线圈中感应电流的方向，并总结判断感应电流的步骤。思考题：通电直导线与矩形线圈在同一平面内，当线圈远离导线时，判断线圈中感应电流的方向，并总结判断感应电流的步骤。 分析： １、原磁场的方向： 向里 v ２、原磁通量变化情况： 减小 I ３、感应电流的磁场方向： 向里 ４、感应电流的方向： 顺时针

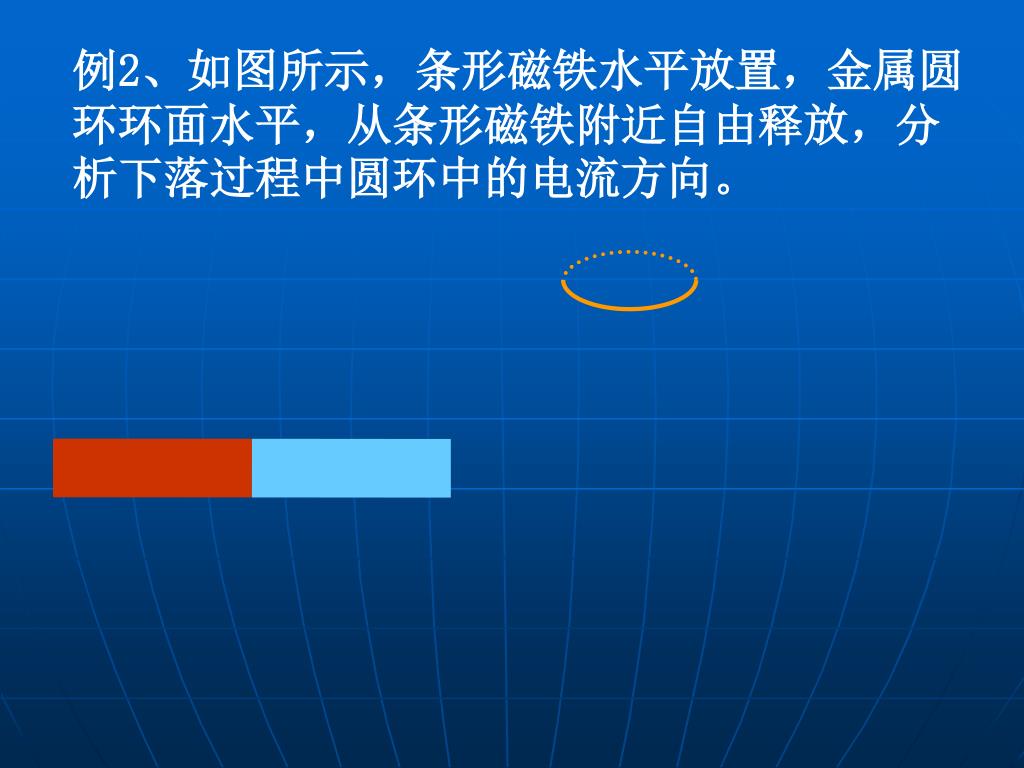

  10. 例2、如图所示，条形磁铁水平放置，金属圆环环面水平，从条形磁铁附近自由释放，分析下落过程中圆环中的电流方向。例2、如图所示，条形磁铁水平放置，金属圆环环面水平，从条形磁铁附近自由释放，分析下落过程中圆环中的电流方向。

  11. 逆时针 逆时针

  12. b a 例3、如图所示，固定的金属环和螺线管正对放置。螺线管中有电流。要使金属环中出现如图所示的感应电流，则螺线管中的电流方向和大小如何？ 分析： 1、若螺线管中的电流是从a流进，b流出，电流应变小; 2、若螺线管中的电流是从b流进，a流出，电流应增大;

  13. a c ● ● b d ● ● ● ● ● ● 两平行长直导线都通以相同电流，线圈abcd与导 线共面，当它从左到右在两导线之间移动时，其 感应电流的方向是? 线圈所在空间内的磁场分布如图， 当线圈从左往右运动时，穿过它的磁通量 先减小，原磁场方向为垂直纸面向里， 所以感应磁场方向为垂直纸面向里，由安培 定则可知，感应电流方向为顺时针方向； 后来磁通量又逐渐增大，原磁场方向为垂直纸面 向外，所以感应磁场方向为垂直纸面向里，由安培 定则可知，感应电流方向为顺时针方向。 线圈中感应电流的方向始终为顺时针方向

  14. 例题 BACK

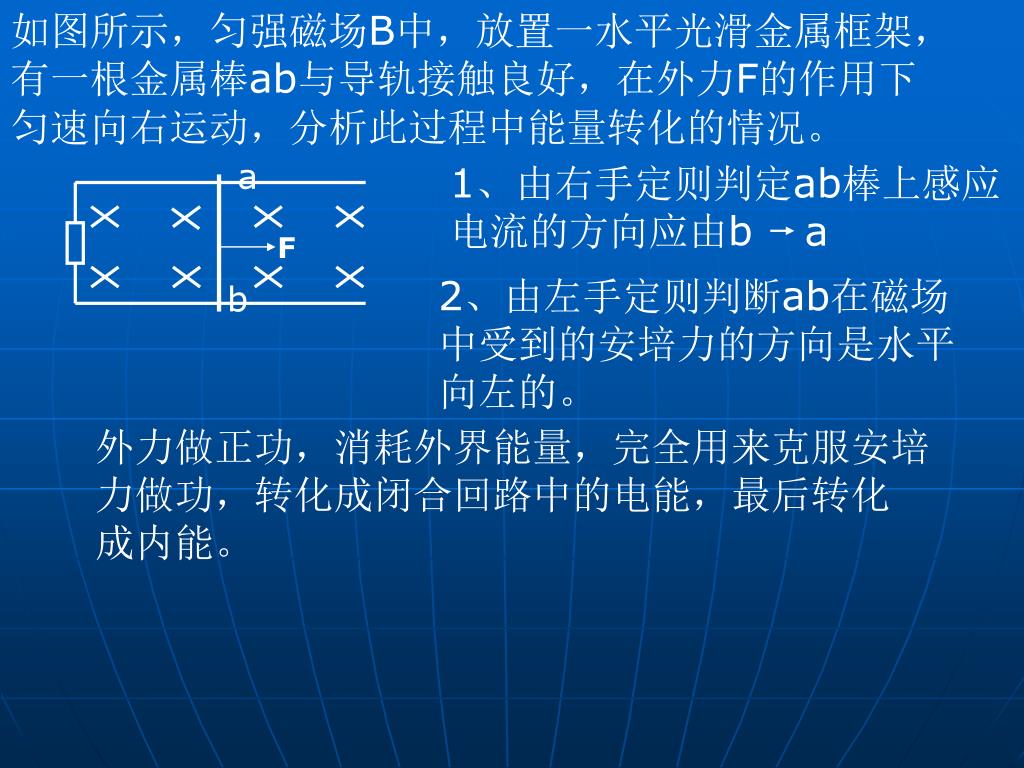

  15. 如图所示，匀强磁场B中，放置一水平光滑金属框架，如图所示，匀强磁场B中，放置一水平光滑金属框架， 有一根金属棒ab与导轨接触良好，在外力F的作用下 匀速向右运动，分析此过程中能量转化的情况。 a b 1、由右手定则判定ab棒上感应 电流的方向应由b a F 2、由左手定则判断ab在磁场 中受到的安培力的方向是水平 向左的。 外力做正功，消耗外界能量，完全用来克服安培 力做功，转化成闭合回路中的电能，最后转化 成内能。

  16. 如何判定 I 方向 楞次定律 磁通量变化 相对运动 来阻去留 增反减同 能量守恒
