  1. Electricité par Luc FACCHETTI, ingénieur ESME

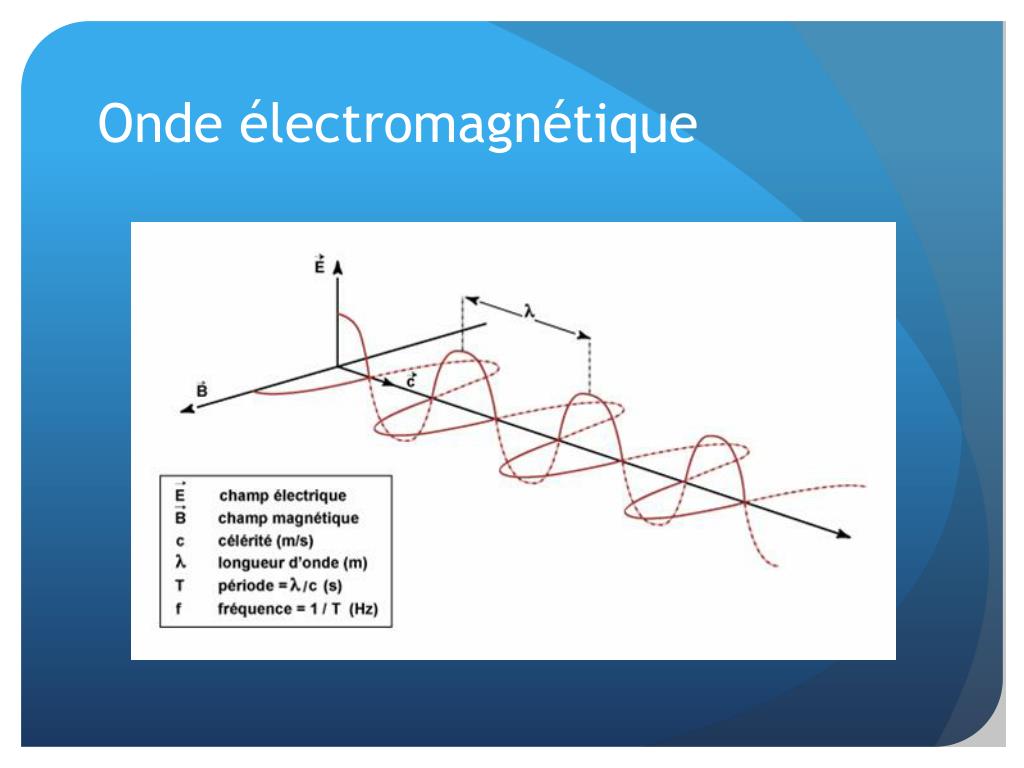

  2. Onde électromagnétique

  3. Caractéristiques électriques • Intensité (Ampère) flux d’électrons • Tension (Volt) résistance au passage des électronsloi d’Ohm U = R x I • Puissance (Watt)P = U x I = R x I2 = U2 / R

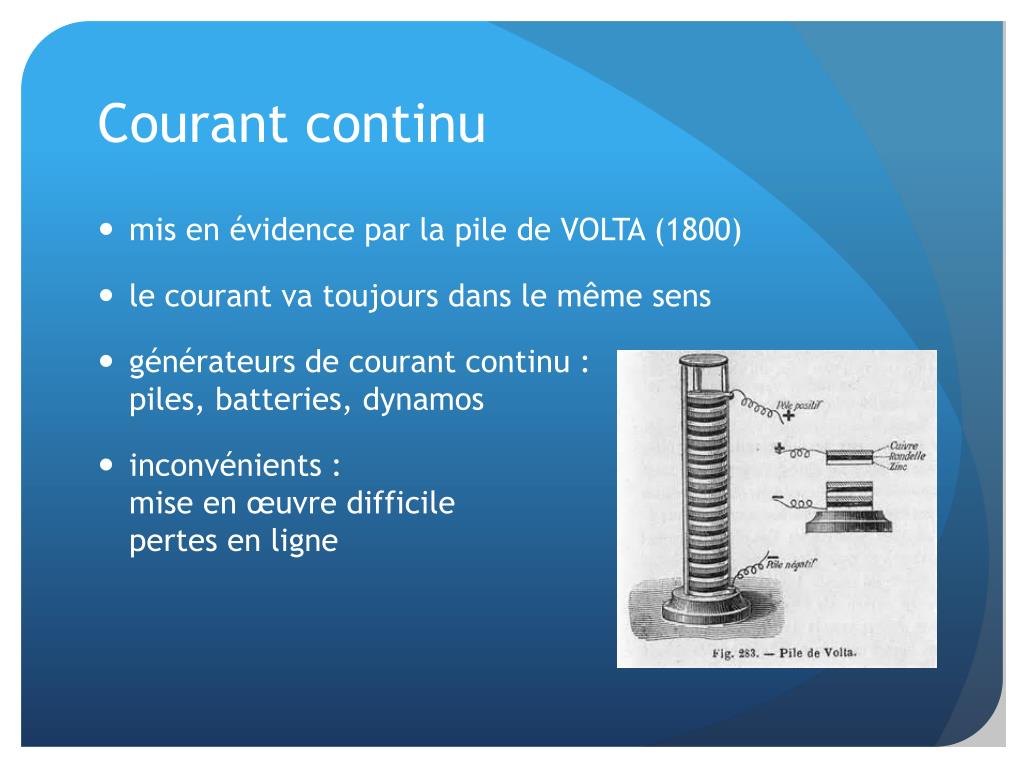

  4. Courant continu • mis en évidence par la pile de VOLTA (1800) • le courant va toujours dans le même sens • générateurs de courant continu :piles, batteries, dynamos • inconvénients :mise en œuvre difficilepertes en ligne

  5. Capacité des batteries • s’exprime en Ah (Ampère Heure) • une batterie de capacité de 10 Ahmettra 10 h à se décharger sous 1 Aet 1h sous 10 A

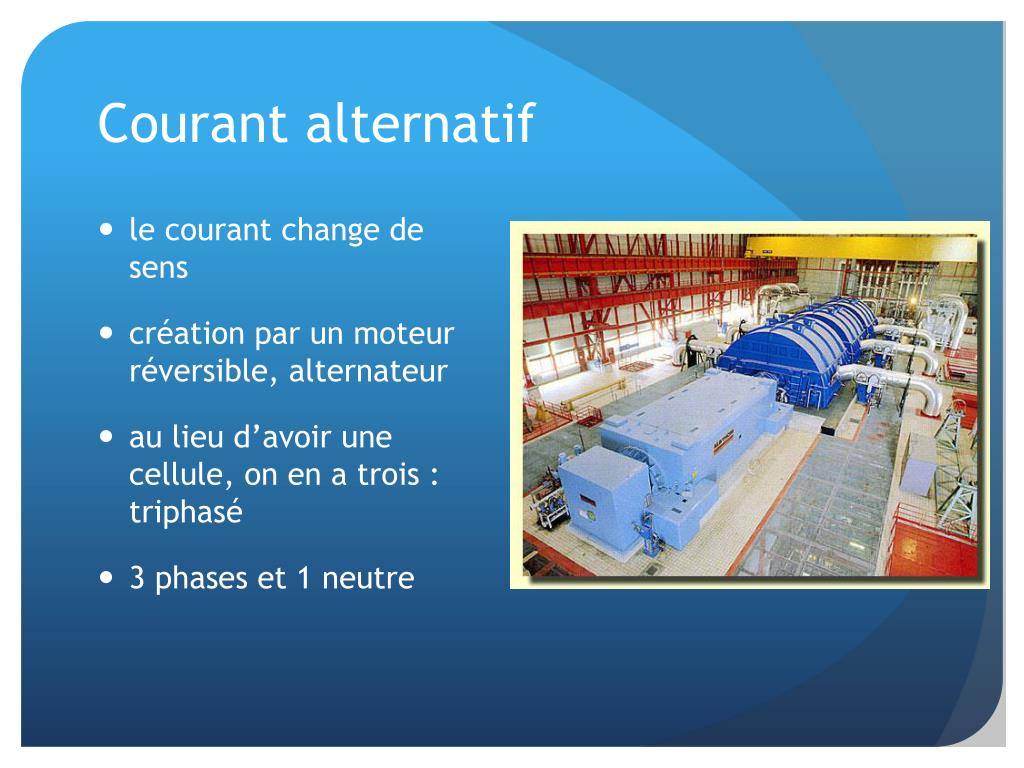

  6. Courant alternatif • le courant change de sens • création par un moteur réversible, alternateur • au lieu d’avoir une cellule, on en a trois : triphasé • 3 phases et 1 neutre

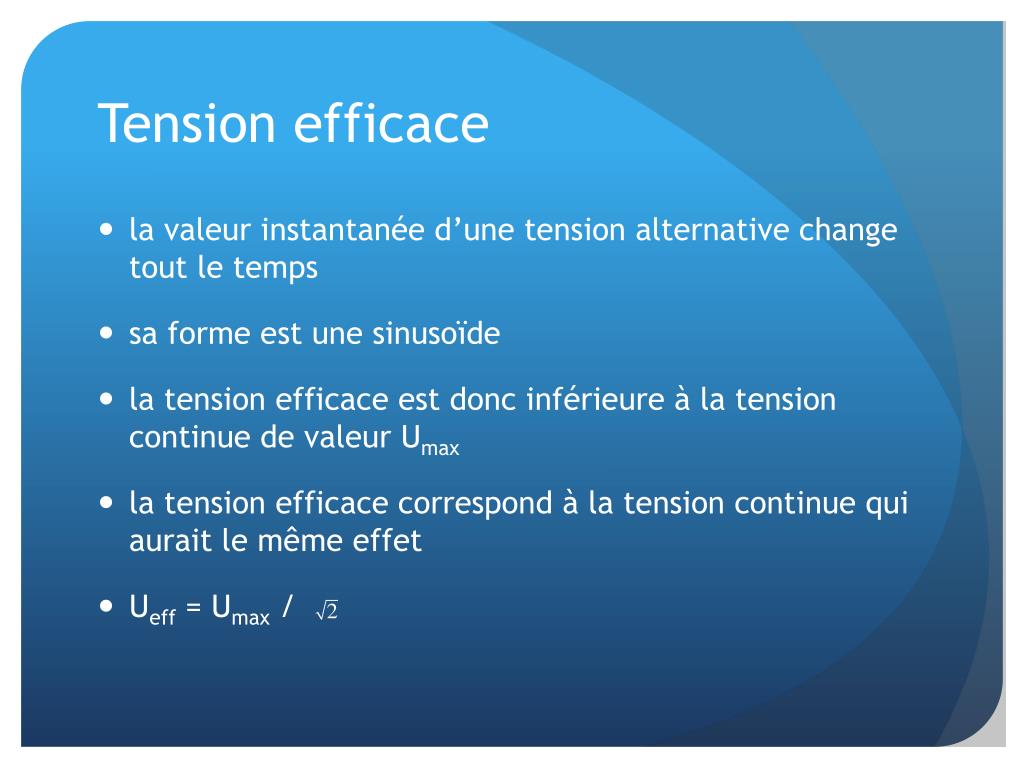

  7. Tension efficace • la valeur instantanée d’une tension alternative change tout le temps • sa forme est une sinusoïde • la tension efficace est donc inférieure à la tension continue de valeur Umax • la tension efficace correspond à la tension continue qui aurait le même effet • Ueff = Umax /

  8. Conversion statique d’énergie

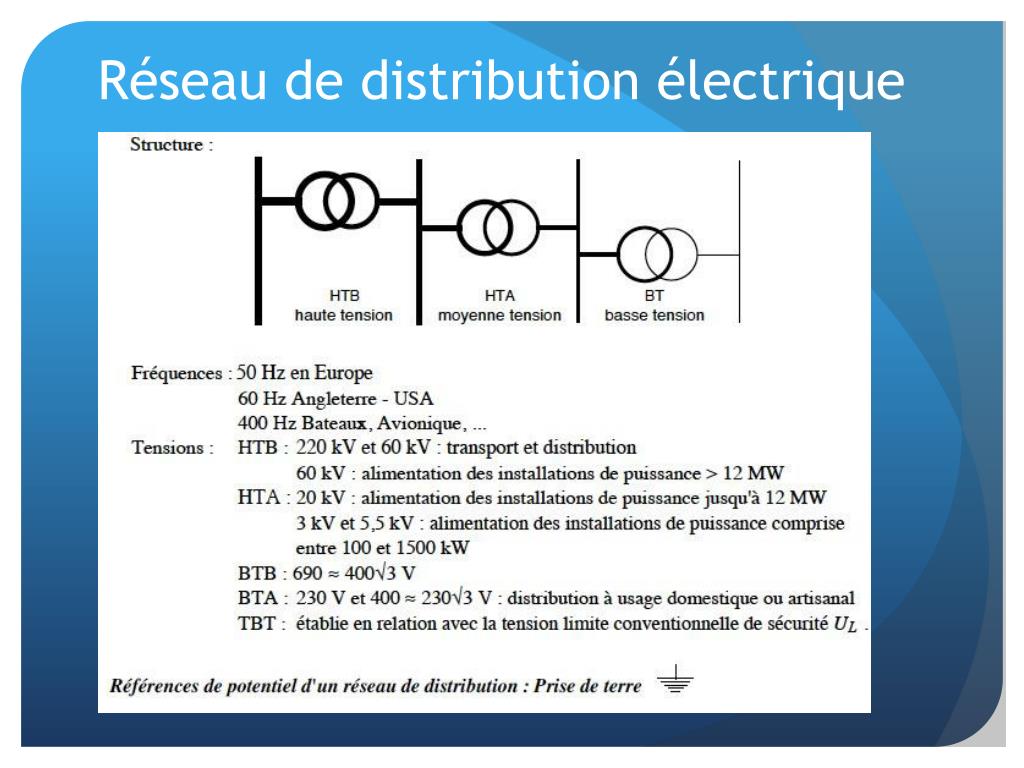

  9. Réseau de distribution électrique

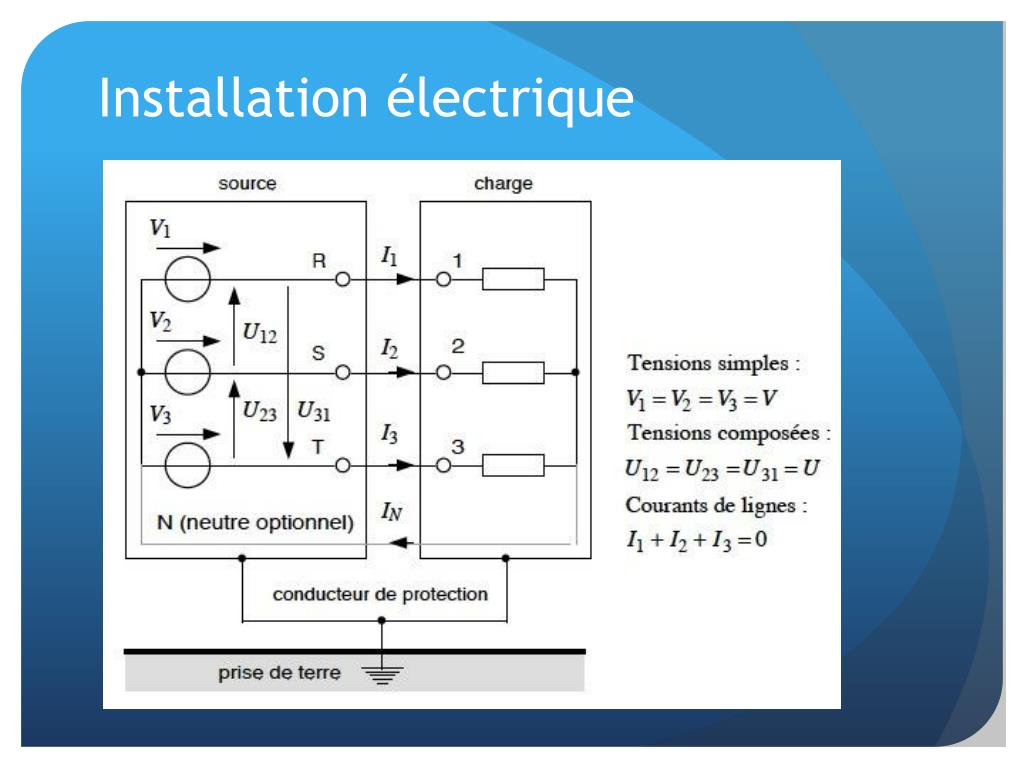

  10. Installation électrique

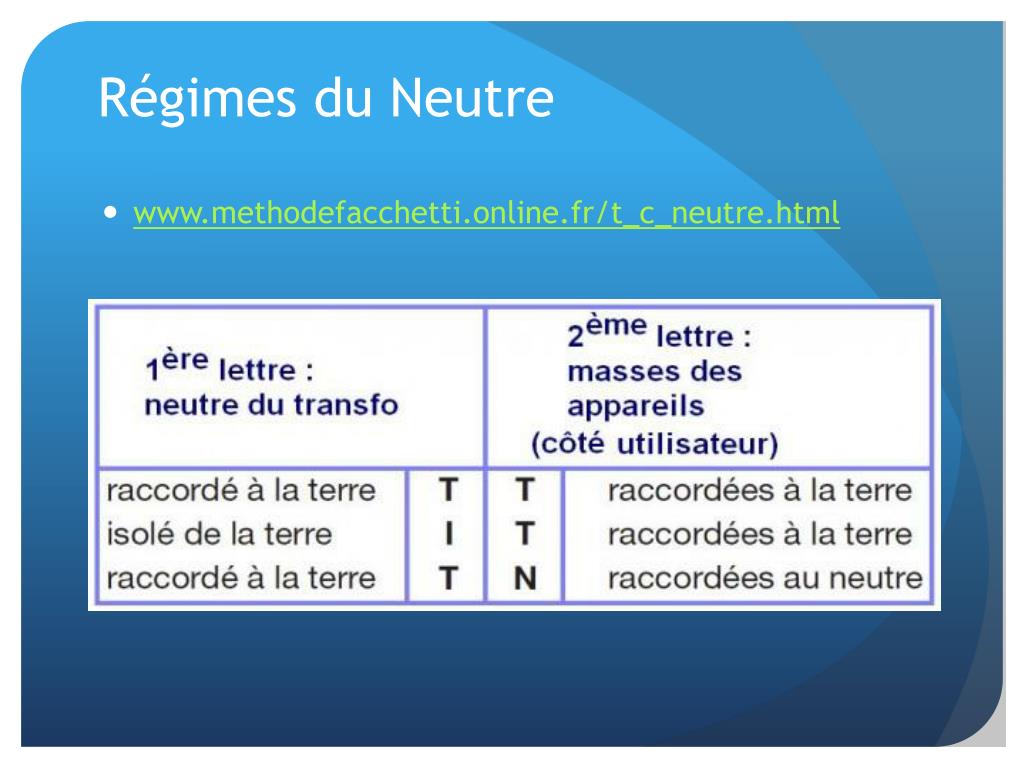

  11. Régimes du Neutre • www.methodefacchetti.online.fr/t_c_neutre.html
