1. 了解板料冲压工艺过程和冲压原理。 2. 熟悉板料冲压的加工过程。 3. 掌握板料冲压加工过程的特点和应注意的事项。

3.3  冲 压. 1. 了解板料冲压工艺过程和冲压原理。 2. 熟悉板料冲压的加工过程。 3. 掌握板料冲压加工过程的特点和应注意的事项。. 任务书. ● 冲压原理。 ● 冲压的加工过程。 ● 冲压加工应注意的事项。. 本节重点. 一、冲压. 1. 定义. 冲压是用压力机通过模具对金属毛坯加压使其产生塑性变形或分离,从而获得具有一定形状、尺寸的零件的压力加工方法。. 2. 加工要素. 板料、模具和设备是冲压加工的三要素。. 3. 冲压特点. ( 1 ) 生产效率高,操作方便,易于实现机械化与自动化。.

Télécharger la présentation

1. 了解板料冲压工艺过程和冲压原理。 2. 熟悉板料冲压的加工过程。 3. 掌握板料冲压加工过程的特点和应注意的事项。

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

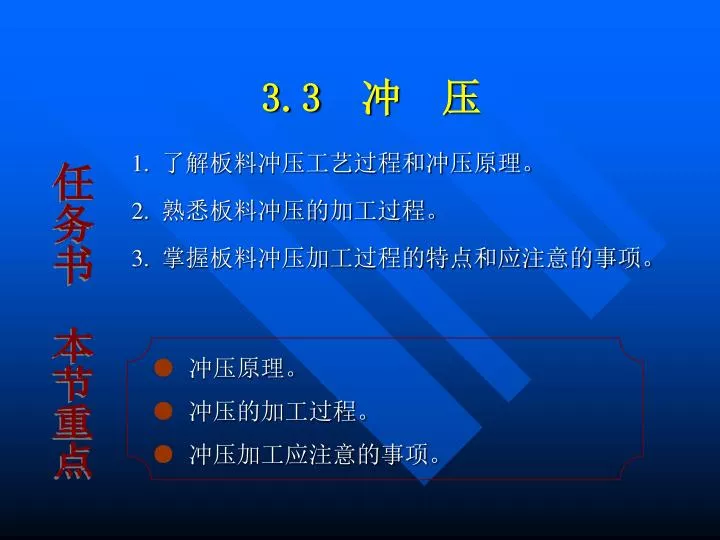

  1. 3.3 冲 压 1. 了解板料冲压工艺过程和冲压原理。 2. 熟悉板料冲压的加工过程。 3. 掌握板料冲压加工过程的特点和应注意的事项。 任务书 ● 冲压原理。 ● 冲压的加工过程。 ● 冲压加工应注意的事项。 本节重点

  2. 一、冲压 1. 定义 冲压是用压力机通过模具对金属毛坯加压使其产生塑性变形或分离,从而获得具有一定形状、尺寸的零件的压力加工方法。 2. 加工要素 板料、模具和设备是冲压加工的三要素。 3. 冲压特点 (1) 生产效率高,操作方便,易于实现机械化与自动化。 (2)质量稳定。 (3)可加工尺寸范围较大、形状较复杂的零件,且冲压的 强度和刚度均较高。 (4)无切屑生成,材料的消耗较少,是一种省料的加工方法。

  3. 二、板料冲压 1. 定义 板料冲压是利用冲模使板料变形或分离,从而获得具有一定形状、尺寸零件的加工方法。 2. 加工设备 主要有机械压力机和剪切机。 冲压机的工作是由冲压驱动机构来带动的,驱动机构有曲柄式和偏心式等。

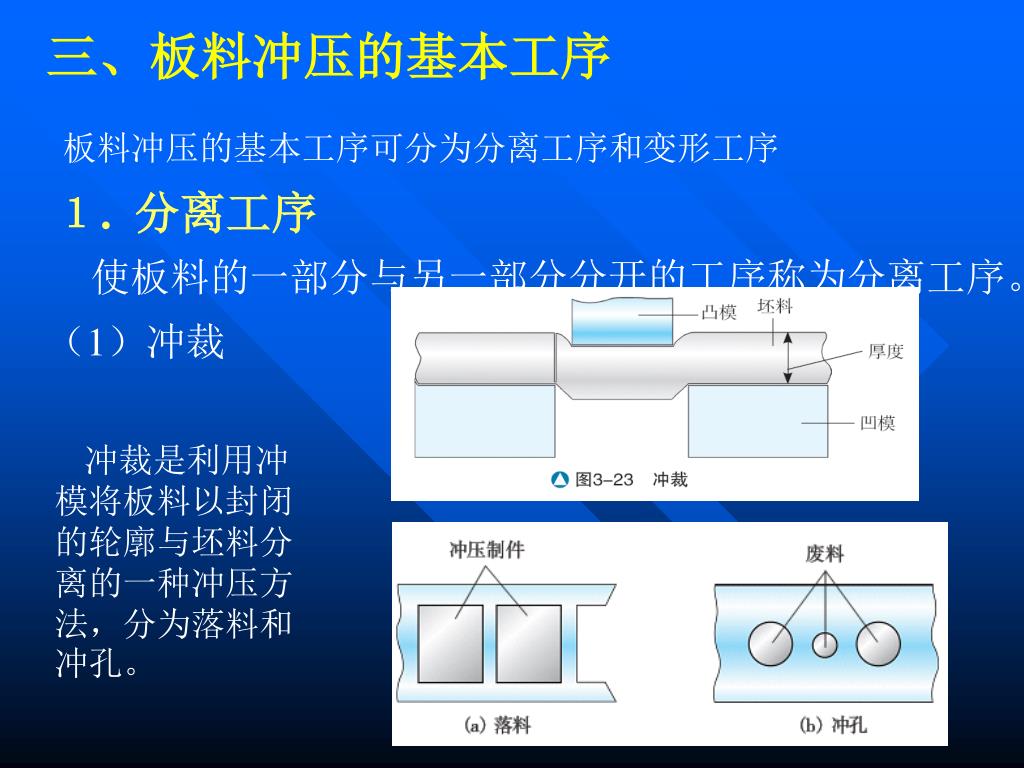

  4. 三、板料冲压的基本工序 板料冲压的基本工序可分为分离工序和变形工序 1. 分离工序 使板料的一部分与另一部分分开的工序称为分离工序。 (1)冲裁 冲裁是利用冲模将板料以封闭的轮廓与坯料分离的一种冲压方法,分为落料和冲孔。

  5. 2.切断 切断是指将板料沿着不封闭的曲线分离的一种冲压方法,分切断和切口。 切断:两部分板料沿着不封闭曲线完全分离。 切口:部分的分离且分离部分的材料发生弯曲的。

  6. 2. 变形工序 使板料发生塑性变形,以获得规定形状的工序称为变形工序。 (1)弯曲:弯曲时,板料内侧受压,外侧受拉,当弯曲程度过大时,外侧容易被拉裂。 (2)拉深:拉深又称为拉延,是变形区在一拉一压的应力状态作用下,使板料成形为空心件(深的空心件)而厚度基本不变的加工方法。
