1 / 45

Kőműves anyagismeret

Kőműves anyagismeret. Kötő anyagok. Fogalma. Kémiai, fizikai folyamatok következtében képesek folyékony, vagy pépszerű állapotból szilárd állapotba kerülni. Csoportosítása. Természetes, mesterséges Szerves, szervetlen Folyékony, szilárd. Nem hidraulikus kötőanyagok.

claudette
Télécharger la présentation

Kőműves anyagismeret

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

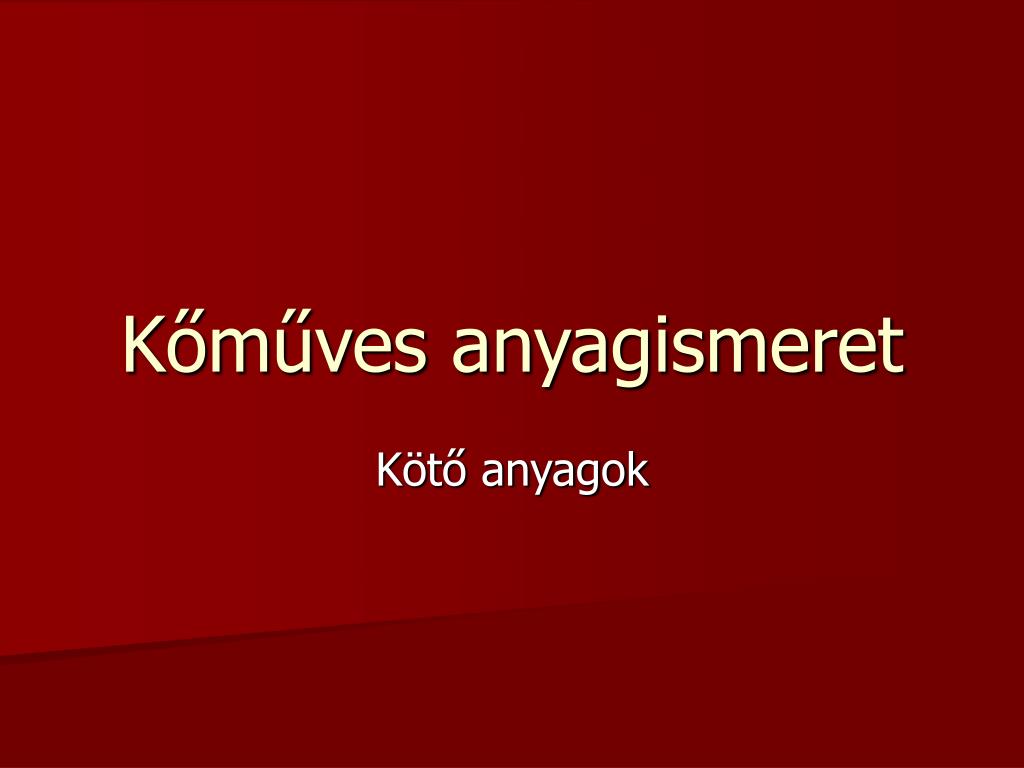

  1. Kőműves anyagismeret Kötő anyagok

  2. Fogalma • Kémiai, fizikai folyamatok következtében képesek folyékony, vagy pépszerű állapotból szilárd állapotba kerülni

  3. Csoportosítása • Természetes, mesterséges • Szerves, szervetlen • Folyékony, szilárd

  4. Nem hidraulikus kötőanyagok • Csak levegőn szilárdulnak meg, vízben nem

  5. Építési mész • Az építő ipar alapvető kötő anyaga • Alapanyaga mészkő • Habarcs kötő anyaga, felhasználható festési célra

  6. Előállítása • Égetés: 900-1100co A mészkőből a széndioxid eltávozik, égetett mész keletkezik • CaCo3 + hevítés = CaO + CO2

  7. Oltás • Az égetett mészhez vizet adagolnak a víz reakcióba lép az égetett mésszel és oltott mész keletkezik • CaO + H2O = Ca(OH)2 • Az oltás hő fejlődéssel és térfogat növekedéssel jár

  8. Megszilárdulás • Az oltott mész a levegővel érintkezve vissza alakul mészkővé • Ca(OH)2+CO2=CaCO3+H2O

  9. Munkavédelmi szempontok • Oltásnál a bőrre kerülő mész égési sebeket okoz • Mész felhasználásánál a lúgos kémhatás miatt bekövetkező maró hatásra kell figyelni

  10. Minőségi követelmény • Vegyi összetétel • Portartalom • Oltási maradék • Mészpép terülése

  11. Építési gipsz • A gipsz alapanyaga a természetben kristályos alakban előforduló, vegyileg kötött vizet tartalmazó kalcium-szulfát, amelyet porrá őrölve forgókemencében kiégetnek. • A hevítés során víztartalmát elveszíti, ha azonban ismét vizet kap, újfent gipszkővé alakul.

  12. Gipsz gyártása • A gipszkő alacsony hőmérsékleten (110-180 °C) történő égetésekor félhidrátgipsz, azaz építési gipsz jön létre. • CaSO4۰2H2O  CaSO4۰1/2 H2O + 3/2 H2O

  13. Jellemzője • Az építési gipsz jellemzője, hogy gyorsan köt és gyorsan szilárdul, szilárdsága 2-25 N/mm2 közötti.

  14. Esztrich gipsz • Nagyobb hőmérsékleten (600-1200 °C) történő égetéskor a gipszkő hidrátvize nagy résztét elveszíti, túlnyomó részt anhidritté alakul. Az így előállított termék az esztrich gipsz, mely lassabban köt és szilárdul mint az építési gipsz, de végső szilárdsága jóval nagyobb lesz (28 napos végszilárdsága minimum 30 MPa). Az esztrichet elsősorban beltéri aljzatok készítésére használják.

  15. Tulajdonságai • Előnyös tulajdonsága, hogy hővezetési tényezője alacsony, sűrűsége kicsi • Hátránya, hogy vízben oldódik és fagyérzékeny, továbbá alacsony pH értéke miatt vasalás esetén a korrózióvédelemről külön gondoskodni kell.

  16. Kötéslassítók • Mész • Enyv • Foszfátok

  17. Gipszkarton • Gipszmag • Karton réteg

  18. A gipszkarton legfőbb alkalmazási területei: • Válaszfalak, térelválasztó szerkezetek, alkalmazásuk itt a legelterjedtebb • Falazott és monolit falszerkezetek szárazvakolata • Álmennyezetek készítése • Tetőtéri borítások • Szárazpadlók és üreges padlók készítése • Tűzvédelmi borítások készítése • Speciális borítások (sugárzásvédő) készítése • Tűzvédelmi aknafal készítése

  19. Vízüveg • A vízüveg megnevezés vízben oldott nátrium és kálium szilikátok gyűjtőneve. • A nátronvízüveget kvarchomoknak nátrium-karbonáttal (szóda) ~ 1500 C-on való összeolvasztása útján állíthatjuk elő: • SiO2 + Na2CO3 = Na2SiO3 + CO2

  20. Felhasználása • A vízüveg kötőanyag megfelelő adalékanyagokkal (pl. kvarchomok) alkalmas saválló habarcsok és fugaanyagok előállítására is. Üveg és porcelántárgyak vízüveggel jól összeragaszthatók. Papíripari alkalmazása napjainkra háttérbe szorult.

  21. Festékek kötőanyaga • Szilikátfestékek kötőanyagaként általában a kálivízüveget használják. Alkalmazása már a XVIII. sz. végétől ismert. A kálivízüveget szintén kvarchomokból, illetve hamuzsírból állítják elő ~ 1500 oC hőmérsékleten. A folyamat reakcióképlete az alábbi: • SiO2 + K2CO3 -> K2O(SiO2)4 + CO2

  22. Hidraulikus kötőanyagok • A levegőn és víz alatt is képesek megszilárdulni

  23. Cement • Mesterséges úton előállított, finomra őrölt kötőanyag mely vízzel összekeverve mind levegőn mind pedig a levegőn megszilárdul

  24. Feladata • Szilárdulás közben a cementhez adagolt különféle adalékanyagokat megkötik és vízben oldhatatlan kőszerű anyaggá tapasszák össze

  25. Portlandcement A portlandcement 75-80% mészkő és 20-25% agyag zsugorodásig történt égetésével előállított klinkerből, illetve ehhez kötéslassítóként hozzáadott néhány százalék gipszkőből áll. (agyag helyett használnak löszt, pernyét, kohósalakot és homokot is).

  26. Cementpép • A vízzel összekevert cementet nevezzük cementpépnek, ahol a víz-cement tényező a két anyag tömegének hányadosa. Minél nagyobb e tényező annál folyékonyabb lesz a kötőanyag, bedolgozása ezáltal egyszerűsödik, azonban a fölös víz helyén később pórusok, légbuborékok keletkeznek.

  27. Kötése, szilárdulása • A portlandcement kötése és szilárdulása bonyolult kémiai és fizikai folyamatok útján megy végbe. Első lépésben a kötési folyamat játszódik le. Ez addig tart, míg a felület körömmel még karcolható. Szabványos cementeknél a kötés 1 órán belül elkezdődik és 12 óránál nem hosszabb. Ezt követi a szilárdulás, mely általában 28 nap alatt megy végbe. A 28 napon túli szilárdulás az utószilárdulás.

  28. Szemcseméret • Gyorsítja a folyamatot, a cement szemcséinek finomőrlése. A hidratáció a felületen indul meg, durva szemcsék esetében a kötéshez szükséges víz csak lassan jut el a szemcse belsejéig. 20 μm-nél nagyobb szemcsék belseje nem is vesz részt a kötésben. A magyarországi cementek fajlagos felülete 300-350 m2/kg.

  29. A A cementpép kötése a hőmérséklet függvényébenforrás: Balázs Gy., Építőanyagok és kémia

  30. A cement szilárdulása a hőmérséklet függvényében

  31. A cement fajlagos felülete és a kötés ideje közti összefüggés

  32. cement szilárdsága porozitása fügvényében

  33. Különleges cementek: • Szulfátálló cementek: nátrium- és magnéziumszulfát tartalmú talajvizek esetén is alkalmazható • Fehér portlandcement: tiszta nyersanyagokból előállított cement, minimális mennyiségben tartalmaz Fe2O3-ot, illetve más szennyező anyagokat. • Színes portlandcement: díszítőmunkákhoz használt színezett cement. • Aluminát cement: kizárólag tűzálló betonok készítéséhez használják, tűzállósága elérheti az 1600 °C is.

  34. Portlandcementek szabványos jelölése: • pl.: CEM II/A-S 32,5 N • CEM jelölés utal az európai szabványok szerinti minőségű cementre, az ezt követő szám pedig összetételére: • I jelűek homogén cementek, amelyek gyakorlatilag teljes mennyiségben őrölt portlandcement klinkerből állnak. • II Jelűek heterogén cementek, melyekben a portlandcement klinkeren kívül más a szilárdulás szempontjából hasznos anyag is található.

  35. Cement jelölése • A következő betű a cementbe a klinkeren kívül adagolt anyag mennyiségére utal: • A 5-20 % • B 20-35 %

  36. A kötőjel utáni betű ezen anyag fajtáját jelzi: • S Kohósalak • V Pernye • P Trassz vagy puccolán • L Mészkőliszt • M Kompozit vagy multikompozit cement

  37. Jelölés • A betűk után a cement három szilárdsági osztályára utaló szám következik. Végül az utolsó betű a szilárdulás ütemére utal. • R gyorsan szilárduló „rapid” cement • N normál szilárdulású cement

  38. Cement tárolása • Zsákban (papír, műanyag) • Zsákban háromhónapig lehet tároni, az 52,5-t 1hónapig • Ömlesztve lól zárható tartájban • Ömlesztve 12 hónapig , az52,5-t 6hónapig

More Related
