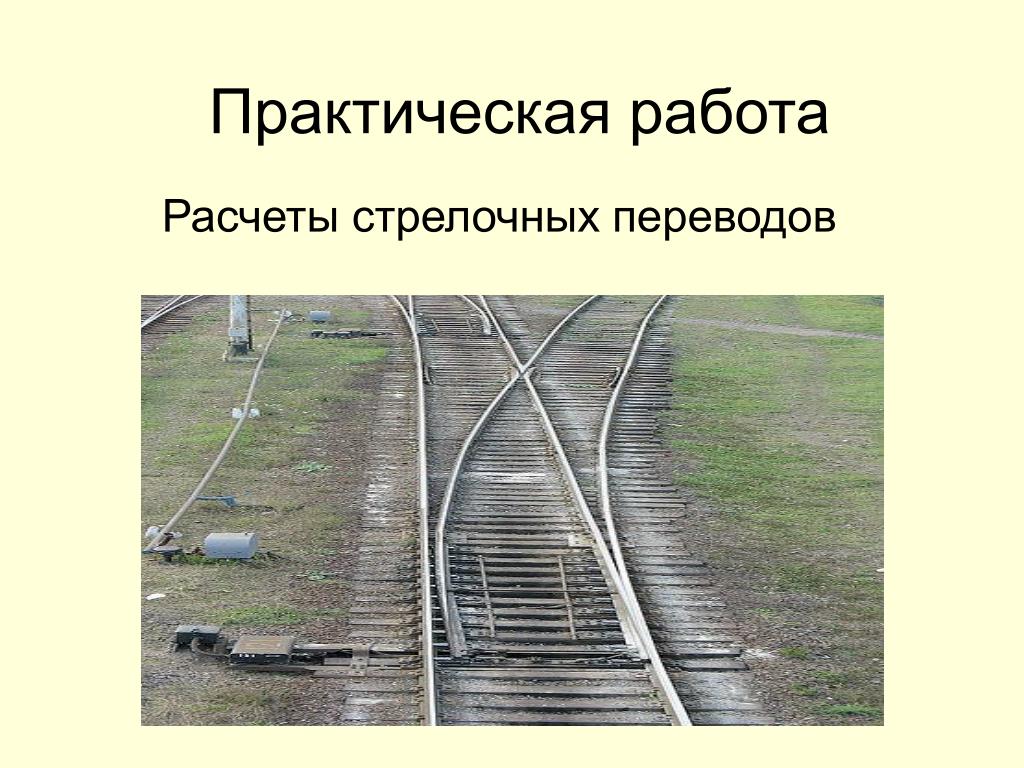

  1. Практическая работа Расчеты стрелочных переводов

  2. Рассчитать конечное соединение. Дано: е =5,3 м марка крестовины - 1/9 R=200 м тип рельсов – Р50

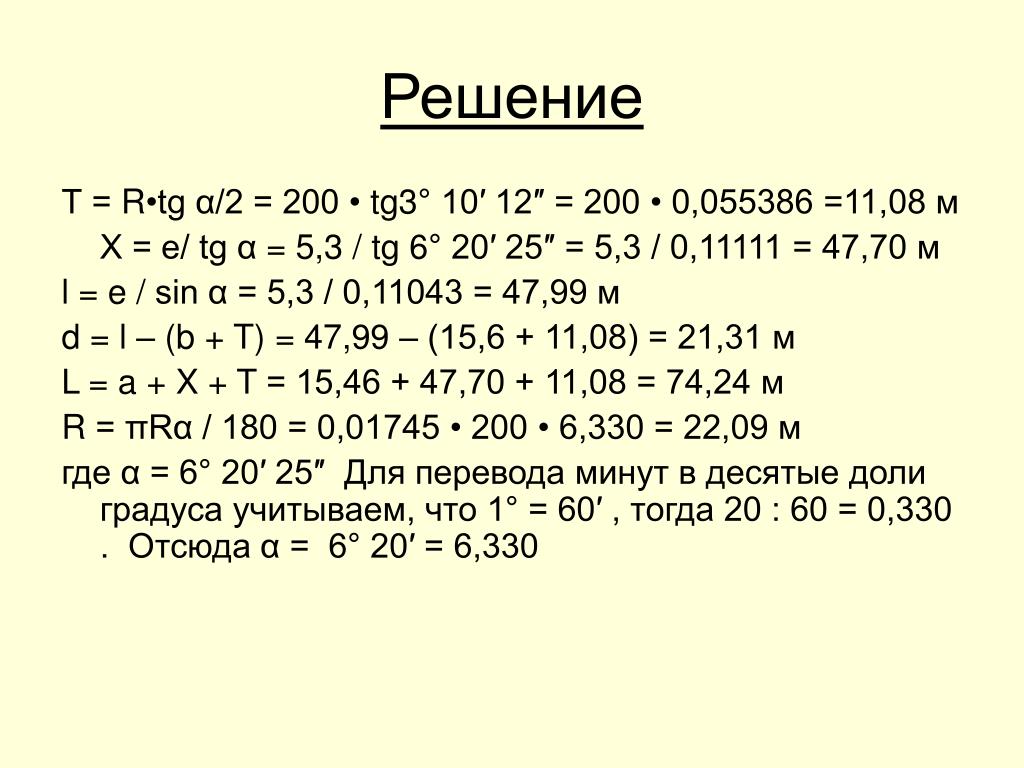

  3. Решение Т = R•tg α/2 = 200 • tg3° 10′ 12″ = 200 • 0,055386 =11,08 м Х = е/ tg α = 5,3 / tg 6° 20′ 25″ = 5,3 / 0,11111 = 47,70 м l = e / sin α = 5,3 / 0,11043 = 47,99 м d = l – (b + T) = 47,99 – (15,6 + 11,08) = 21,31 м L = a + X + T = 15,46 + 47,70 + 11,08 = 74,24 м R = πRα / 180 = 0,01745 • 200 • 6,330 = 22,09 м где α = 6° 20′ 25″ Для перевода минут в десятые доли градуса учитываем, что 1° = 60′ , тогда 20 : 60 = 0,330 . Отсюда α = 6° 20′ = 6,330

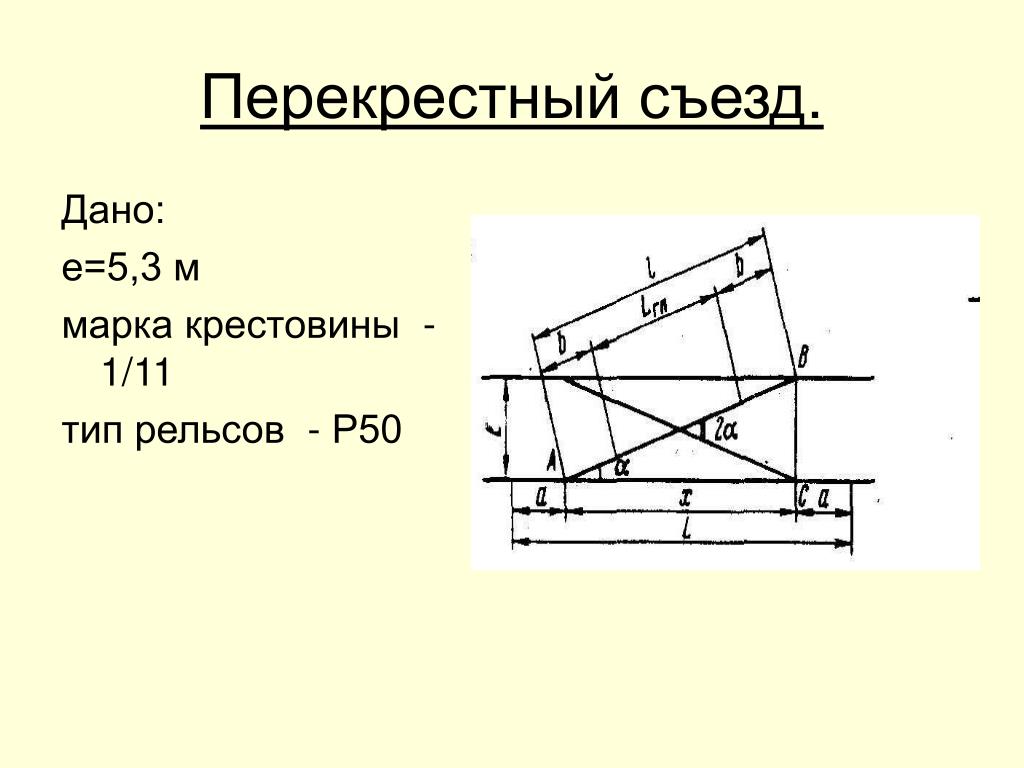

  4. Перекрестный съезд. Дано: е=5,3 м марка крестовины - 1/11 тип рельсов - Р50

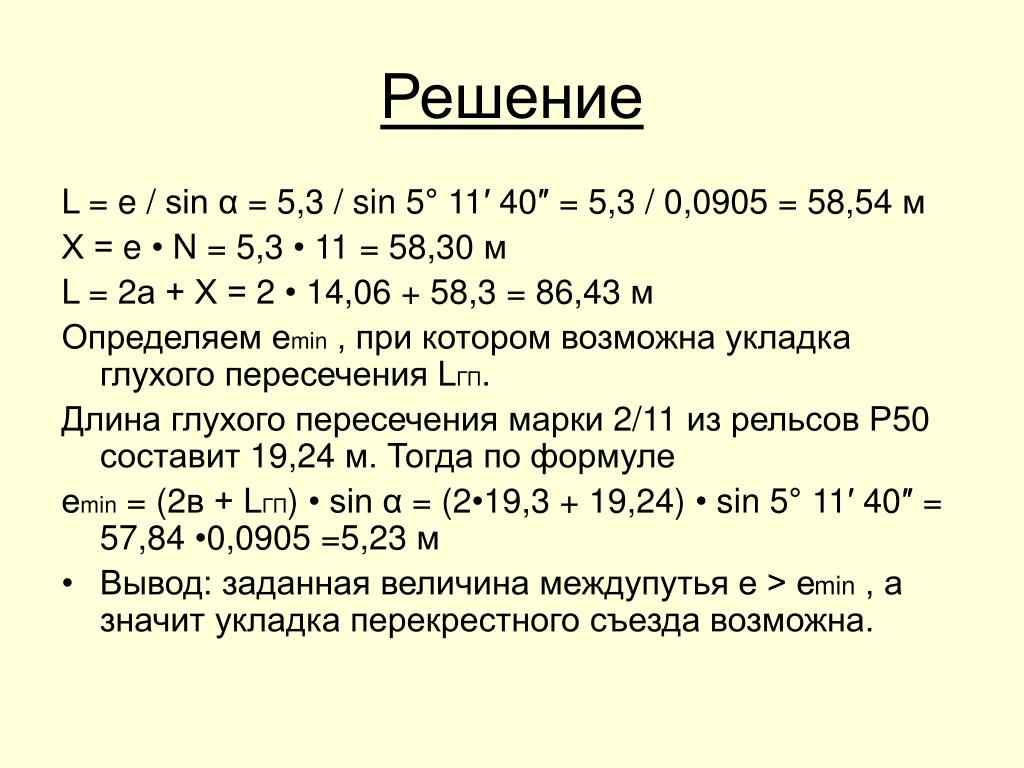

  5. Решение L = e / sin α = 5,3 / sin 5° 11′ 40″ = 5,3 / 0,0905 = 58,54 м Х = e • N = 5,3 • 11 = 58,30 м L = 2а + Х = 2 • 14,06 + 58,3 = 86,43 м Определяем еmin , при котором возможна укладка глухого пересечения LГП. Длина глухого пересечения марки 2/11 из рельсов Р50 составит 19,24 м. Тогда по формуле еmin= (2в + LГП) • sin α = (2•19,3 + 19,24) • sin 5° 11′ 40″ = 57,84 •0,0905 =5,23 м • Вывод: заданная величина междупутья е > еmin , а значит укладка перекрестного съезда возможна.

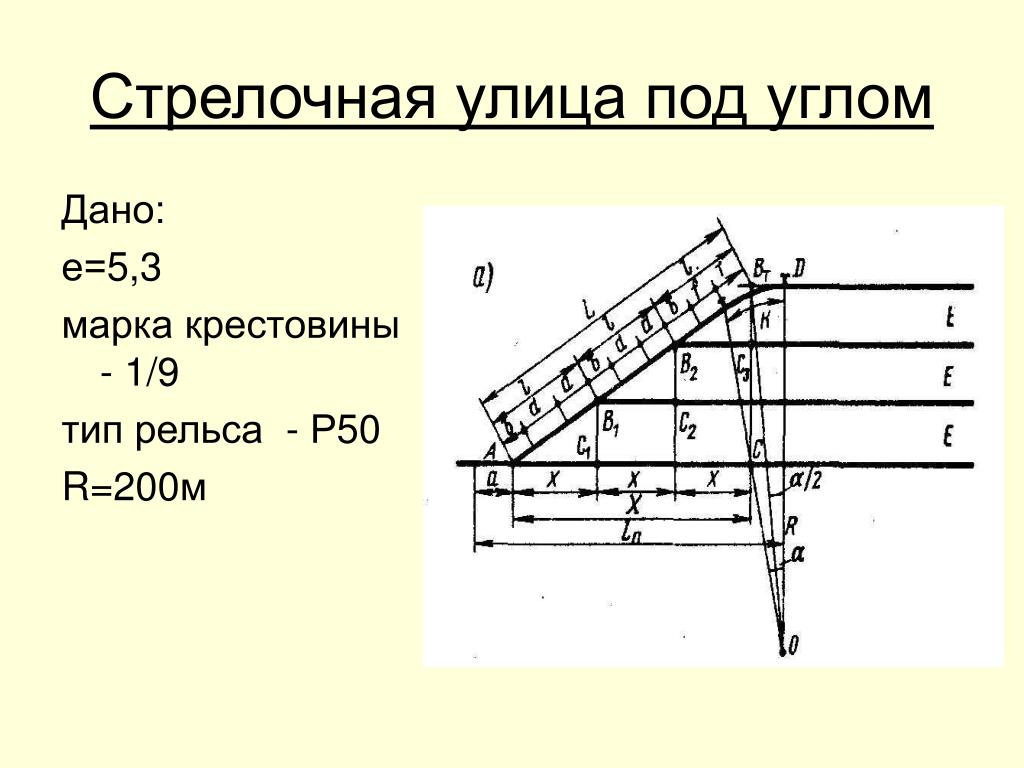

  6. Стрелочная улица под углом Дано: е=5,3 марка крестовины - 1/9 тип рельса - Р50 R=200м

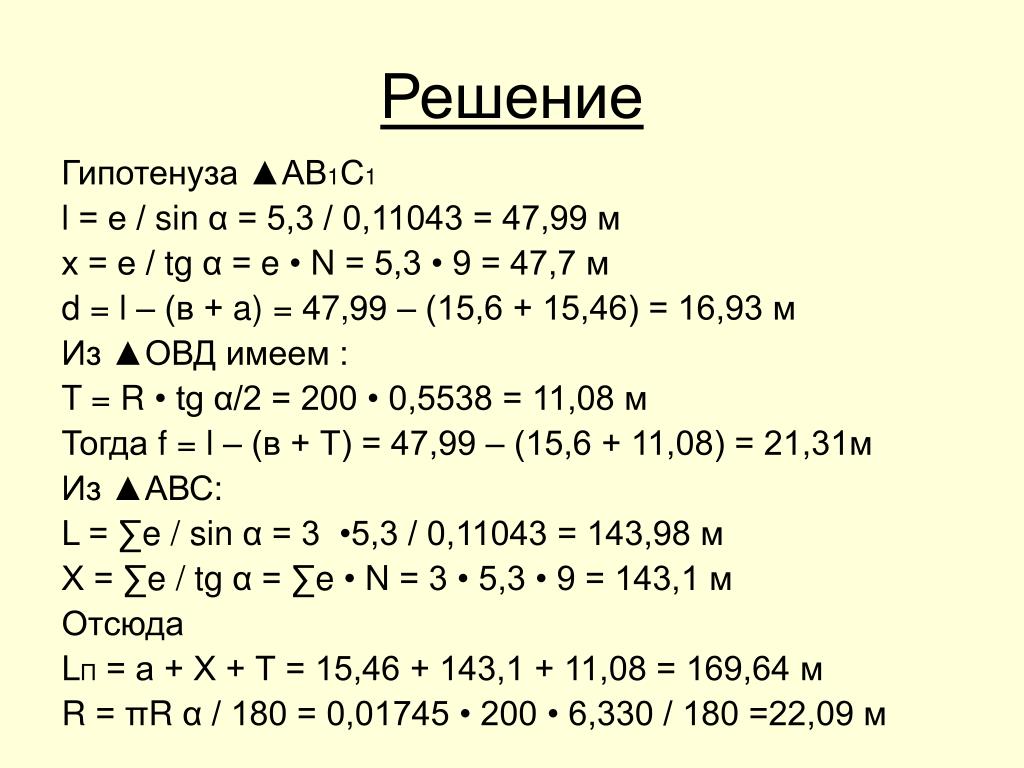

  7. Решение Гипотенуза ▲АВ1С1 l = е / sin α = 5,3 / 0,11043 = 47,99 м х = е / tg α = e • N = 5,3 • 9 = 47,7 м d = l – (в + a) = 47,99 – (15,6 + 15,46) = 16,93 м Из ▲ОВД имеем : T = R • tg α/2 = 200 • 0,5538 = 11,08 м Тогда f = l – (в + Т) = 47,99 – (15,6 + 11,08) = 21,31м Из ▲АВС: L = ∑e / sin α = 3 •5,3 / 0,11043 = 143,98 м Х = ∑e / tg α = ∑e • N = 3 • 5,3 • 9 = 143,1 м Отсюда LП = а + Х + Т = 15,46 + 143,1 + 11,08 = 169,64 м R = πR α / 180 = 0,01745 • 200 • 6,330 / 180 =22,09 м

  8. Стрелочная улица на основном пути. Дано: е=5,3 м марка крестовины - 1/11 тип рельса - Р50 R=300 м

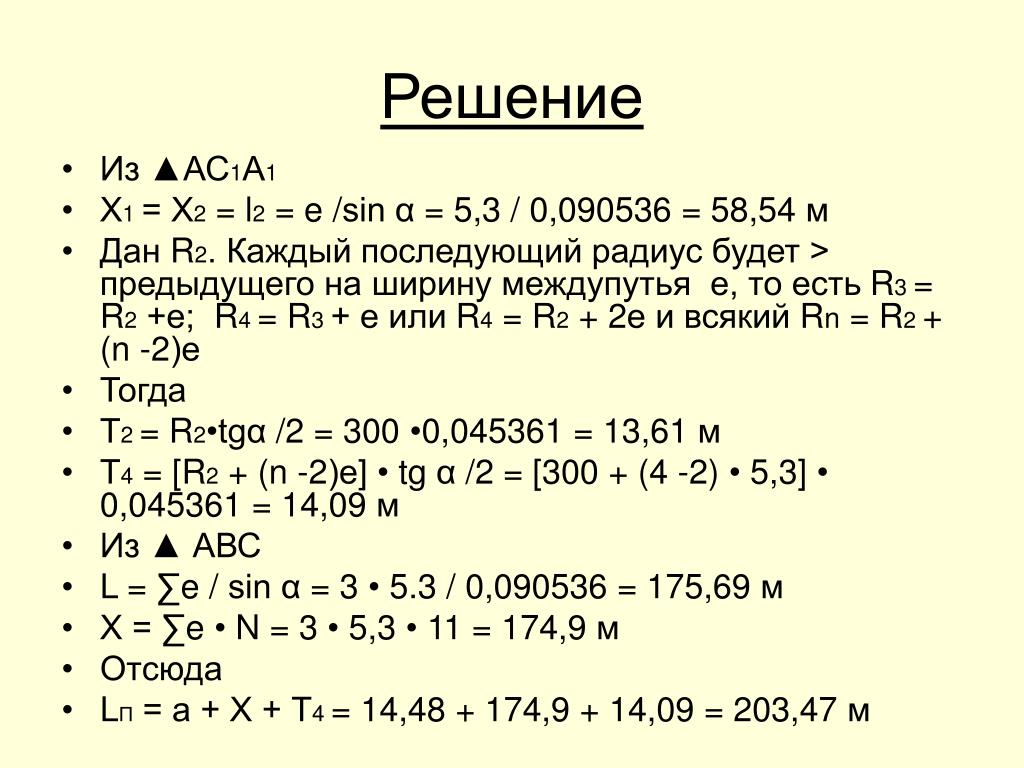

  9. Решение • Из ▲АС1А1 • Х1 = Х2 = l2 = e /sin α = 5,3 / 0,090536 = 58,54 м • Дан R2. Каждый последующий радиус будет > предыдущего на ширину междупутья е, то есть R3 = R2 +е; R4 = R3 + е или R4 = R2 + 2е и всякий Rn = R2 + (n -2)е • Тогда • Т2 = R2•tgα /2 = 300 •0,045361 = 13,61 м • Т4 = [R2 + (n -2)е] • tgα /2 = [300 + (4 -2) • 5,3] • 0,045361 = 14,09 м • Из ▲ АВС • L = ∑e / sin α = 3 • 5.3 / 0,090536 = 175,69 м • Х = ∑e • N = 3 • 5,3 • 11 = 174,9 м • Отсюда • LП = а + Х + Т4 = 14,48 + 174,9 + 14,09 = 203,47 м

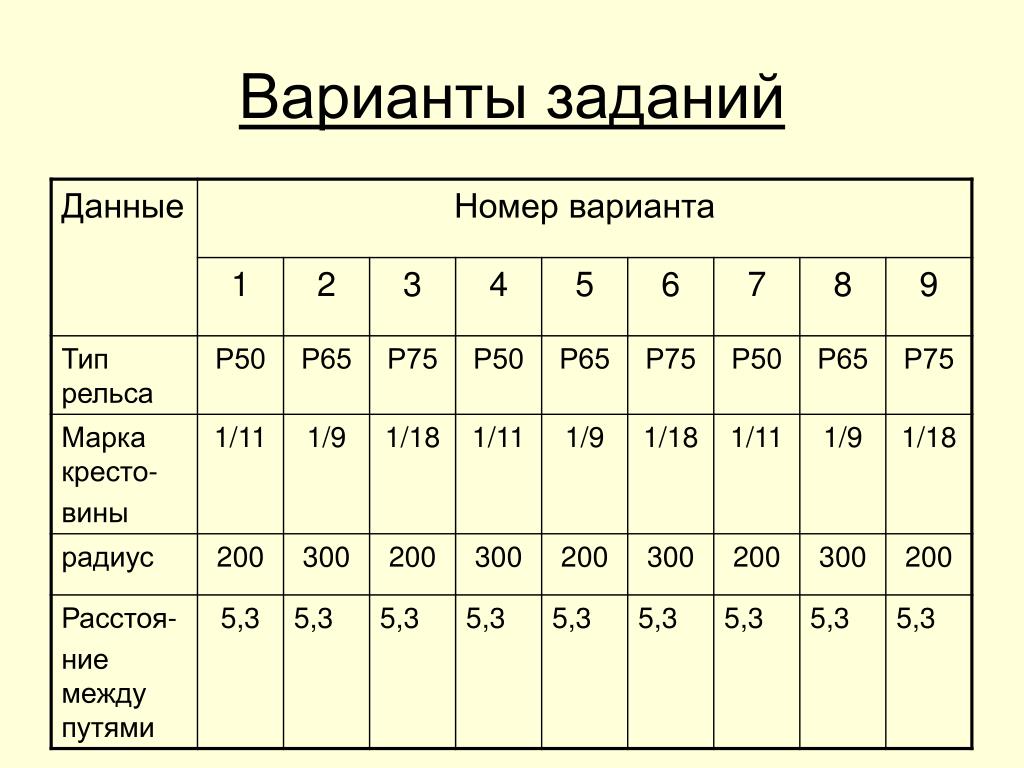

  10. Варианты заданий
