  1. 석면 해체 • 제거작업 공정도

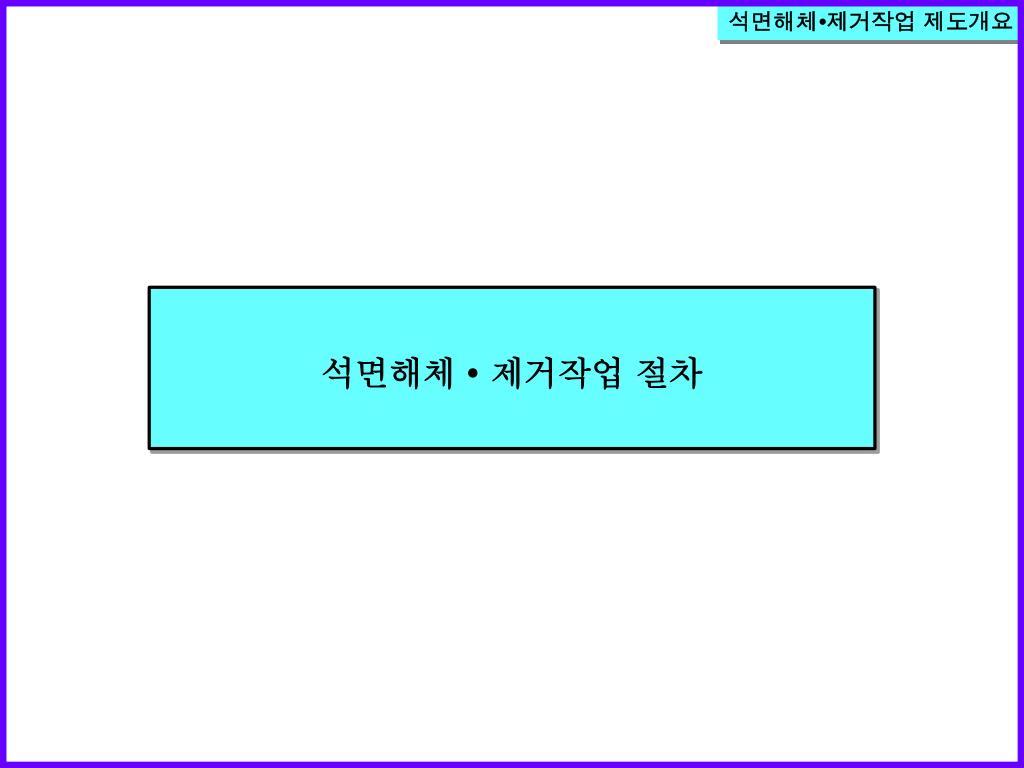

  2. 석면해체•제거작업 제도개요 석면해체 •제거작업 절차

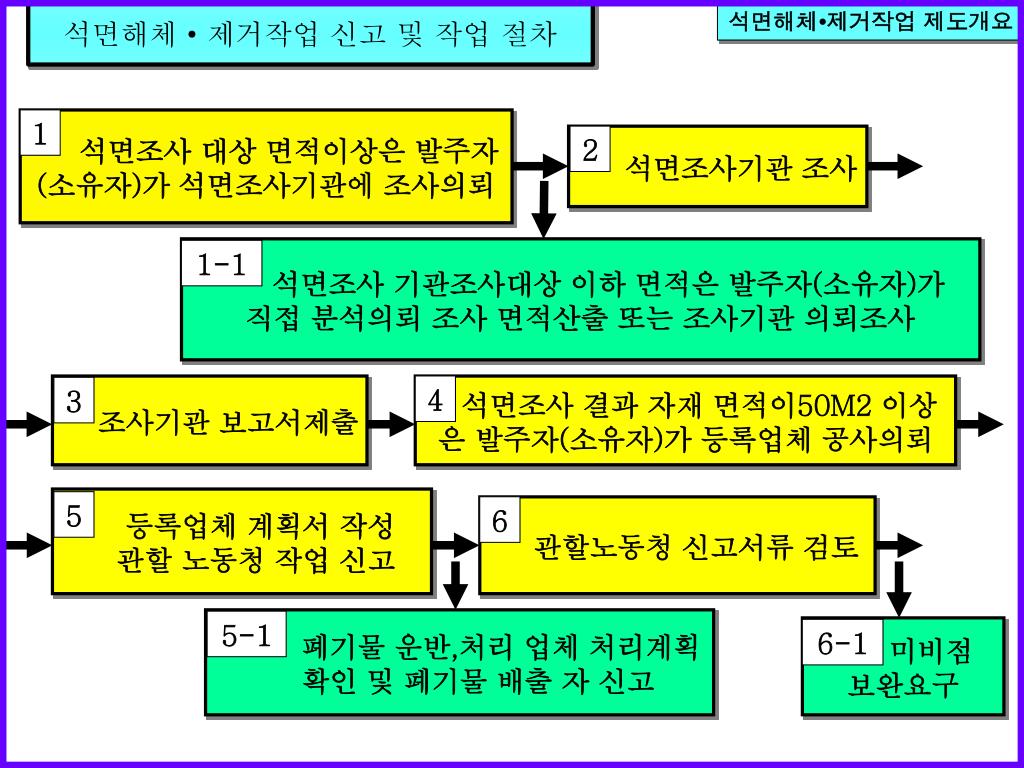

  3. 석면해체 •제거작업 신고 및 작업 절차 석면해체•제거작업 제도개요 석면조사 대상 면적이상은 발주자 (소유자)가 석면조사기관에 조사의뢰 1 석면조사기관 조사 2 석면조사 기관조사대상 이하 면적은 발주자(소유자)가 직접 분석의뢰 조사 면적산출 또는 조사기관 의뢰조사 1-1 조사기관 보고서제출 4 석면조사 결과 자재 면적이50M2 이상 은 발주자(소유자)가 등록업체 공사의뢰 3 등록업체 계획서 작성 관할 노동청 작업 신고 5 관할노동청 신고서류 검토 6 폐기물 운반,처리 업체 처리계획 확인 및 폐기물 배출 자 신고 5-1 미비점 보완요구 6-1

  4. 석면해체 •제거작업 신고 및 작업 절차 석면해체•제거작업 제도개요 관할노동청 신고 증명서 교부 7 등록업체 장비,설비설치 작업기준 준수해체•제거 8 작업 중 석면농도 및 작업환경 측정 9 제거 전 발주자(소유자)와 시공 자 합동 점검표 작성 작업장 점검 및 시정지시 ,선임 관리감독자 작업 중 작업관련 구비서류 작성 보관 8-1 제거 작업완료 10 폐기물 임시보관장소 운반 보관 11 벽,바닥 청소 12 석면농도측정 0.01개 /CC 이하 확인 14 갱의실 보관한 개인보호구 밀봉 13 비닐 제거 밀봉 15 폐기물처리 및 측정결과 노동청보고 보존 서류 약 26개 항목 서류구비 발주자에게 준공서류 제출 작업완료 17 16

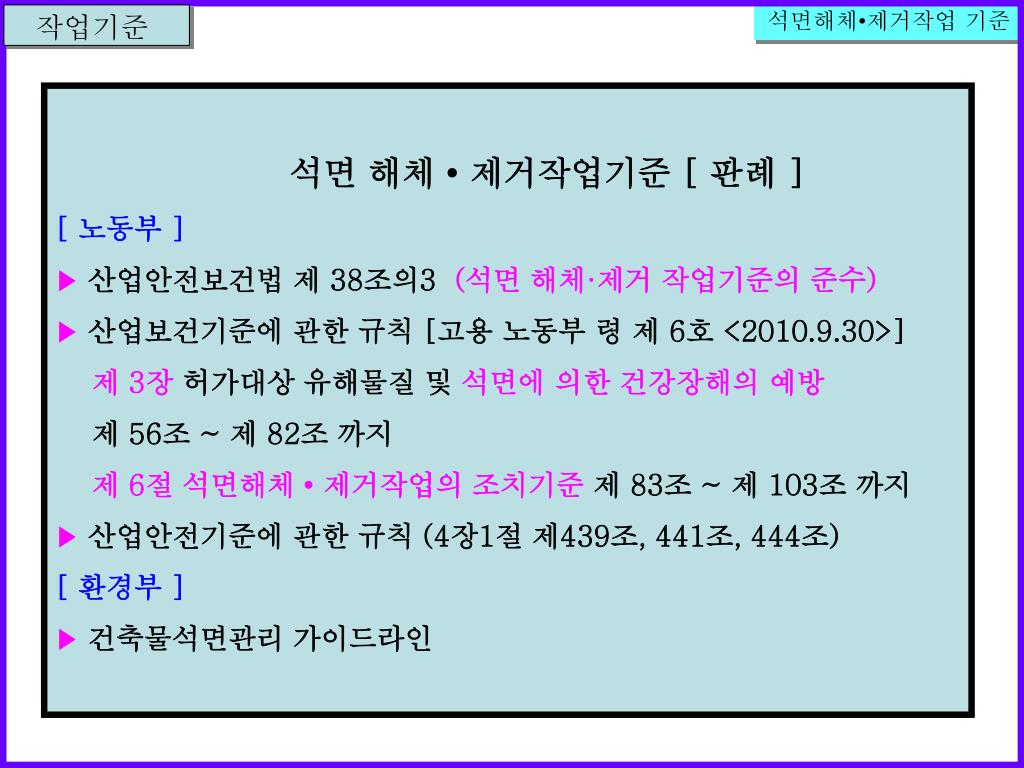

  5. 석면해체•제거작업 기준 작업기준 석면 해체 •제거작업기준 [ 판례 ] [ 노동부 ] ▶산업안전보건법 제 38조의3 (석면 해체·제거 작업기준의 준수) ▶산업보건기준에 관한 규칙 [고용 노동부 령 제 6호 <2010.9.30>] 제 3장 허가대상 유해물질 및 석면에 의한 건강장해의 예방 제 56조 ~ 제 82조 까지 제 6절 석면해체 •제거작업의 조치기준 제 83조 ~ 제 103조 까지 ▶산업안전기준에 관한 규칙 (4장1절 제439조, 441조, 444조) [ 환경부 ] ▶건축물석면관리 가이드라인

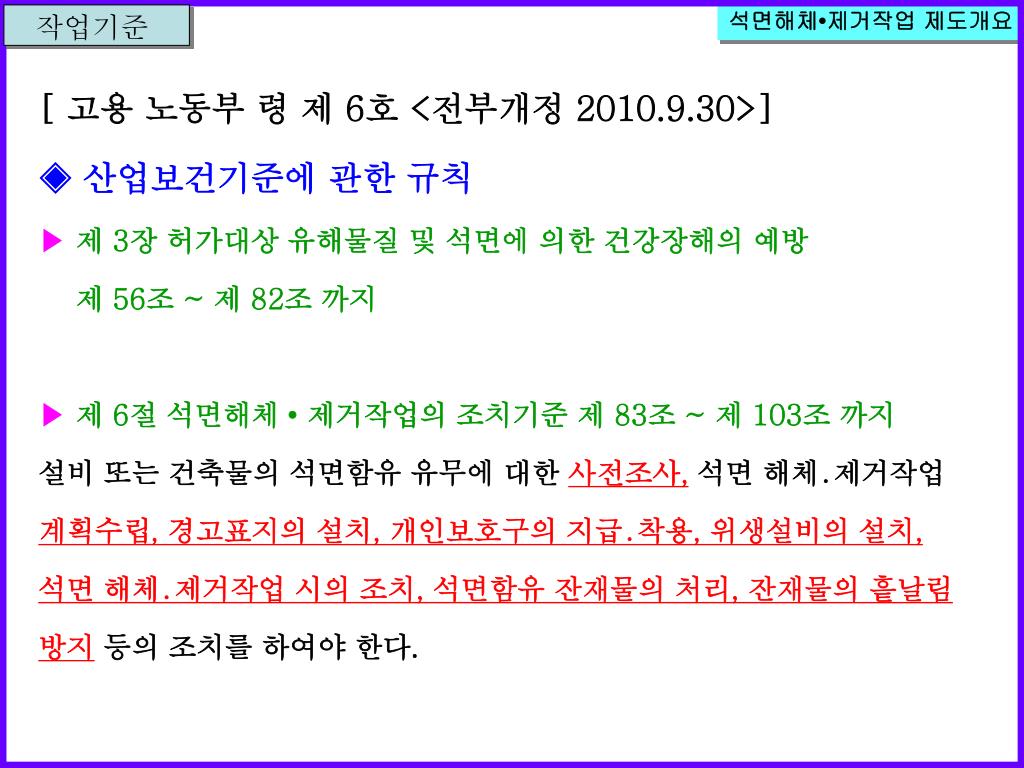

  6. [ 고용 노동부 령 제 6호 <전부개정 2010.9.30>] ◈산업보건기준에 관한 규칙 ▶제 3장 허가대상 유해물질 및 석면에 의한 건강장해의 예방 제 56조 ~ 제 82조 까지 ▶제 6절 석면해체 •제거작업의 조치기준 제 83조 ~ 제 103조 까지 설비 또는 건축물의 석면함유 유무에 대한 사전조사,석면 해체․제거작업 계획수립, 경고표지의 설치, 개인보호구의 지급․착용, 위생설비의 설치, 석면 해체․제거작업 시의 조치, 석면함유 잔재물의 처리, 잔재물의 흩날림 방지 등의 조치를 하여야 한다. 석면해체•제거작업 제도개요 작업기준

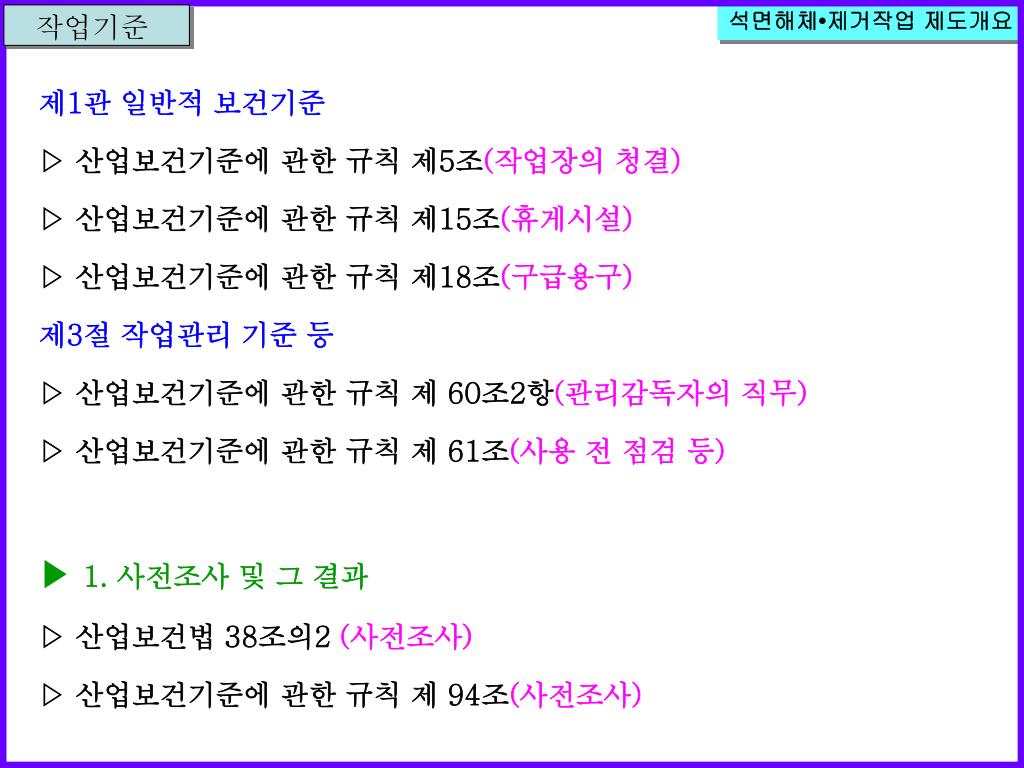

  7. 제1관 일반적 보건기준 ▷ 산업보건기준에 관한 규칙 제5조(작업장의 청결) ▷ 산업보건기준에 관한 규칙 제15조(휴게시설) ▷ 산업보건기준에 관한 규칙 제18조(구급용구) 제3절 작업관리 기준 등 ▷ 산업보건기준에 관한 규칙 제 60조2항(관리감독자의 직무) ▷ 산업보건기준에 관한 규칙 제 61조(사용 전 점검 등) ▶ 1. 사전조사 및 그 결과 ▷ 산업보건법 38조의2 (사전조사) ▷ 산업보건기준에 관한 규칙 제 94조(사전조사) 석면해체•제거작업 제도개요 작업기준

  8. 작업기준 석면해체•제거작업 제도개요 ▶ 2. 석면해체·제거 작업계획서 ▷ 산업보건기준에 관한 규칙 제 95조(석면해체·제거작업 계획수립) ① 석면 해체․제거작업의 절차 및 방법 ② 석면 흩날림 방지 및 폐기방법 ③ 근로자 보호조치 ▶ 3. 석면해체·제거 작업계획에 대한 교육결과 ▷ 산업보건기준에 관한 규칙 제 88조(작업수칙 주지) ▷ 산업보건기준에 관한 규칙 제 92조(직업성 질병의 주지) ▷ 산업보건기준에 관한 규칙 제 95조2항(석면 해체ㆍ제거작업 계획 주지)

  9. 작업기준 석면해체•제거작업 제도개요 ▶ 4. 석면해체·제거 설비 및 보호구 ▷ 산업보건기준에 관한 규칙 제101조(석면 해체․제거작업시의 조치) (1) 분무된 석면이나 석면이 함유된 보온재 또는 내화피복재의 해체 ․제거작업 (2) 석면이 함유된 벽체, 바닥타일 및 천장재의 해체․제거작업 (3) 석면이 함유된 지붕재의 해체․제거작업 (4) 석면이 함유된 그 밖의 자재의 해체.제거작업 ▷ 산업보건기준에 관한 규칙 제 100조(위생설비의 설치 등) ▷ 산업보건기준에 관한 규칙 제 97조(개인보호구의 지급, 착용)

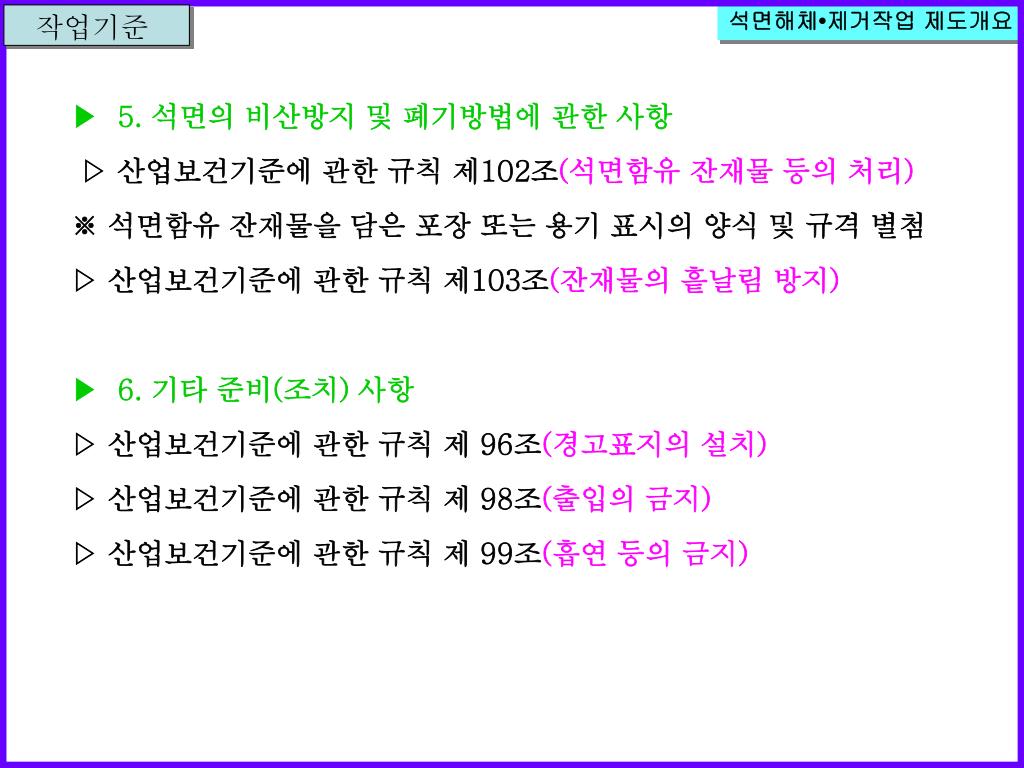

  10. 작업기준 석면해체•제거작업 제도개요 ▶ 5. 석면의 비산방지 및 폐기방법에 관한 사항 ▷ 산업보건기준에 관한 규칙 제102조(석면함유 잔재물 등의 처리) ※ 석면함유 잔재물을 담은 포장 또는 용기 표시의 양식 및 규격 별첨 ▷ 산업보건기준에 관한 규칙 제103조(잔재물의 흩날림 방지) ▶ 6. 기타 준비(조치) 사항 ▷ 산업보건기준에 관한 규칙 제 96조(경고표지의 설치) ▷ 산업보건기준에 관한 규칙 제 98조(출입의 금지) ▷ 산업보건기준에 관한 규칙 제 99조(흡연 등의 금지)

  11. 작업기준 석면해체•제거작업 제도개요 6-1 석면 해체․제거작업 시설․설비 및 개인보호구 목록 ◈ 장비 및 설비 1. 음 압 설비2. HEPA 진공청소기3 . 위생설비 4. 경고표지판5. 살수설비6. 습윤 제 7. 음 압 기록장치 ◈ 개인보호구 1. 방진마스크 또는 송기 마스크2. 특급필터 3. 불침투성 보호의4. 불침투성 보호장갑5.고글(보안경) 6. 안전장화7. 안전밸트8. 안전모

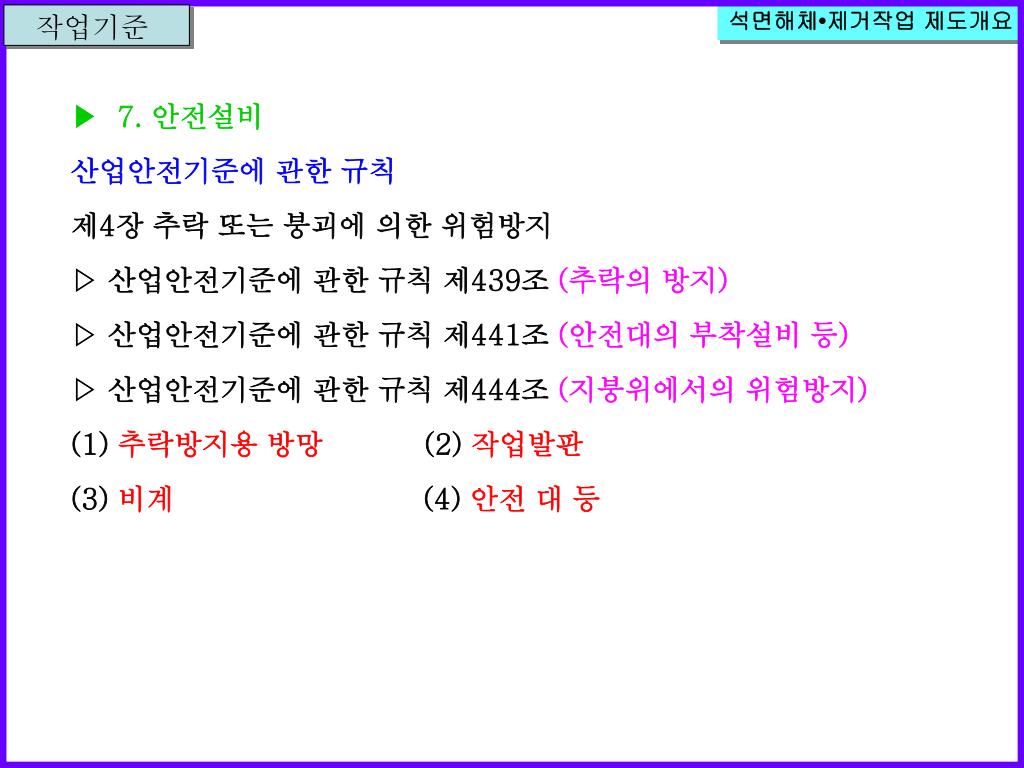

  12. ▶ 7. 안전설비 산업안전기준에 관한 규칙 제4장 추락 또는 붕괴에 의한 위험방지 ▷ 산업안전기준에 관한 규칙 제439조 (추락의 방지) ▷ 산업안전기준에 관한 규칙 제441조 (안전대의 부착설비 등) ▷ 산업안전기준에 관한 규칙 제444조 (지붕위에서의 위험방지) (1) 추락방지용 방망(2) 작업발판 (3) 비계(4) 안전 대 등 석면해체•제거작업 제도개요 작업기준

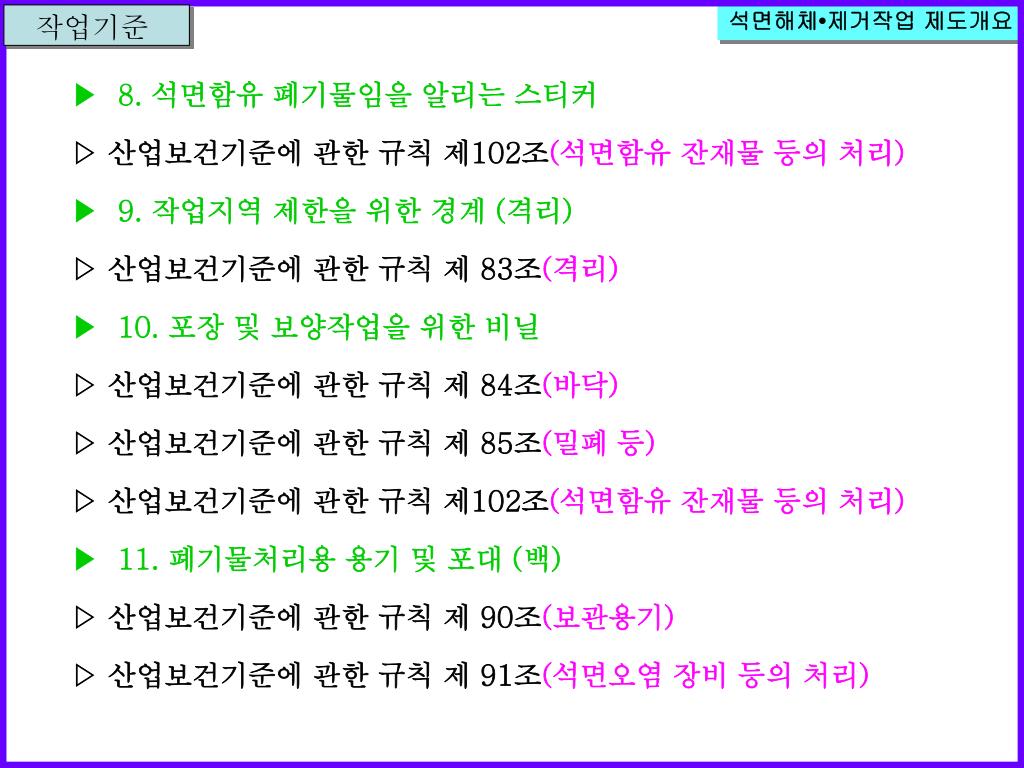

  13. ▶ 8. 석면함유 폐기물임을 알리는 스티커 ▷ 산업보건기준에 관한 규칙 제102조(석면함유 잔재물 등의 처리) ▶ 9. 작업지역 제한을 위한 경계 (격리) ▷ 산업보건기준에 관한 규칙 제 83조(격리) ▶ 10. 포장 및 보양작업을 위한 비닐 ▷ 산업보건기준에 관한 규칙 제 84조(바닥) ▷ 산업보건기준에 관한 규칙 제 85조(밀폐 등) ▷ 산업보건기준에 관한 규칙 제102조(석면함유 잔재물 등의 처리) ▶ 11. 폐기물처리용 용기 및 포대 (백) ▷ 산업보건기준에 관한 규칙 제 90조(보관용기) ▷ 산업보건기준에 관한 규칙 제 91조(석면오염 장비 등의 처리) 석면해체•제거작업 제도개요 작업기준

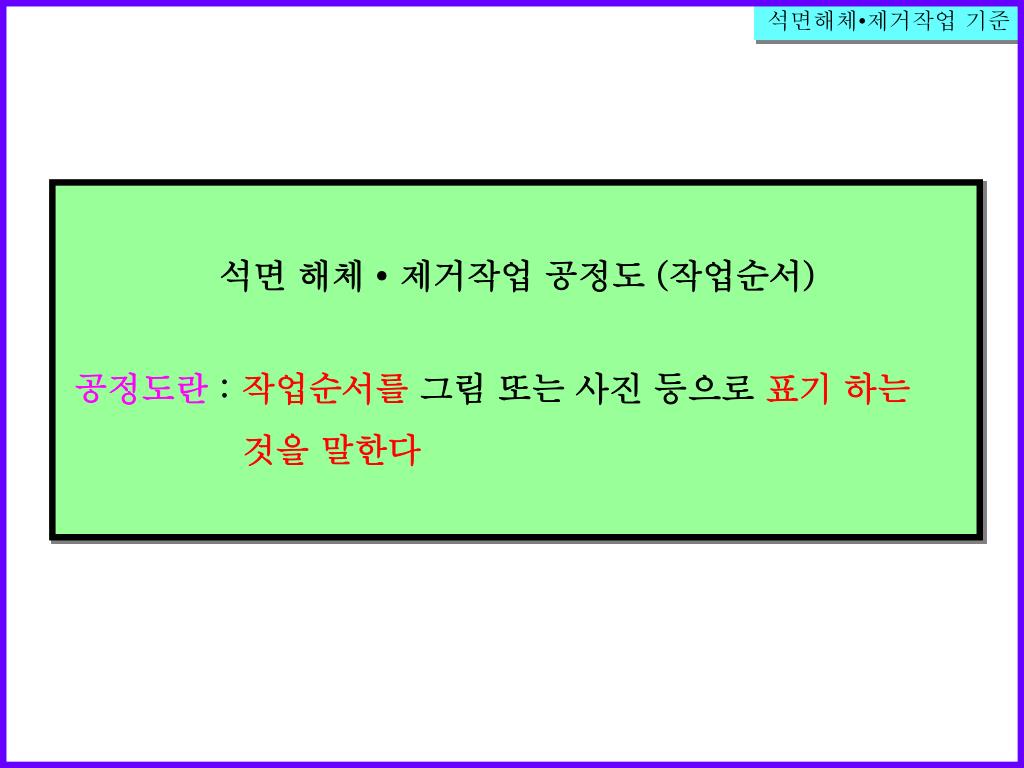

  14. 석면해체•제거작업 기준 석면 해체 •제거작업 공정도 (작업순서) 공정도란: 작업순서를 그림 또는 사진 등으로 표기 하는 것을 말한다

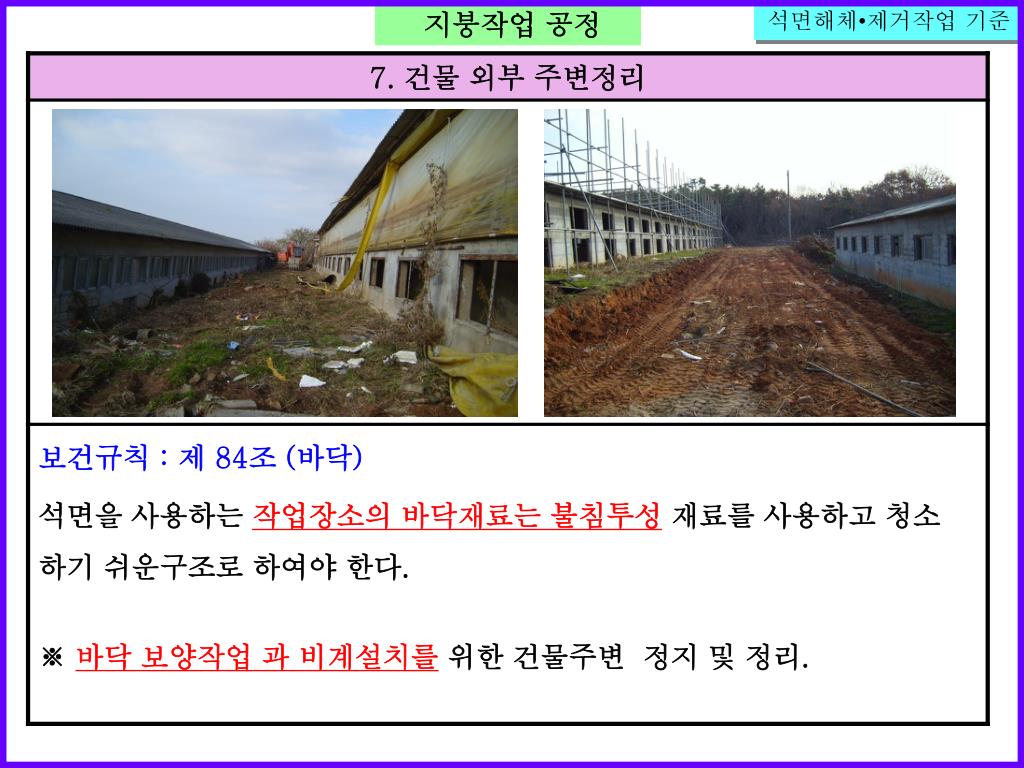

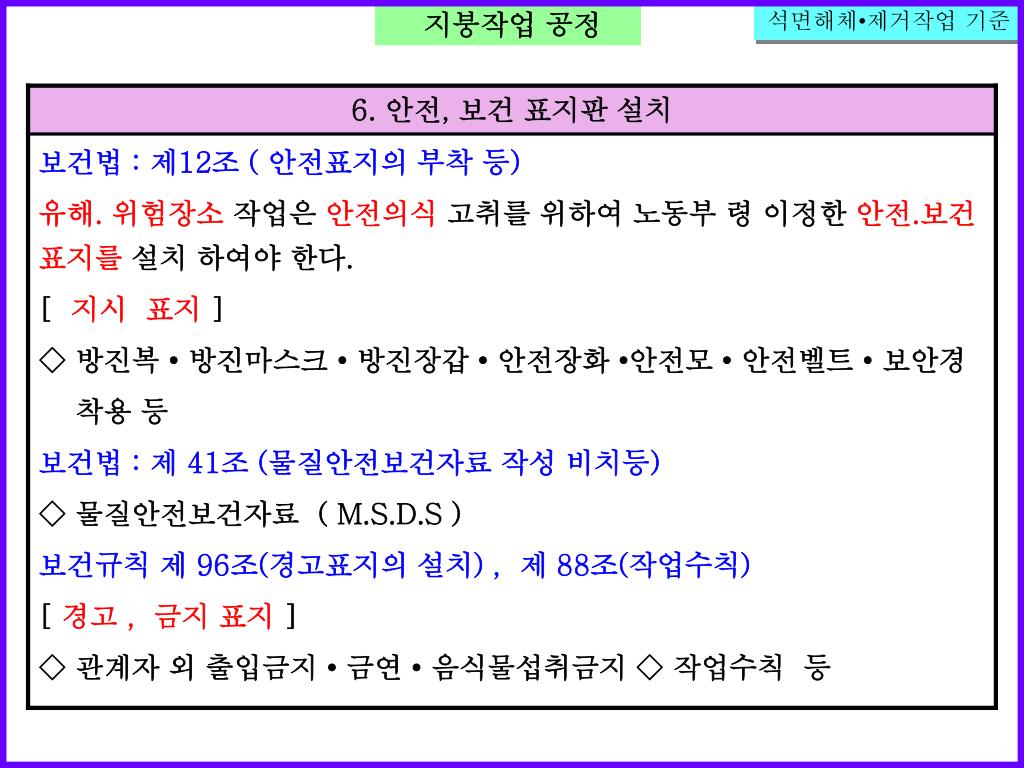

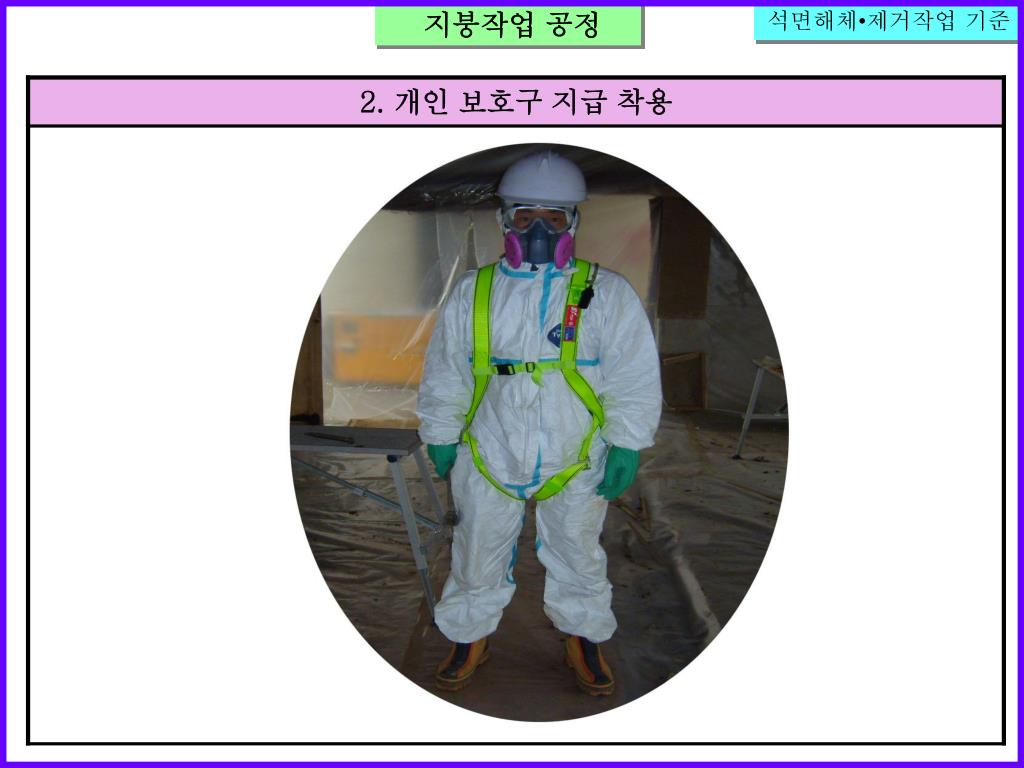

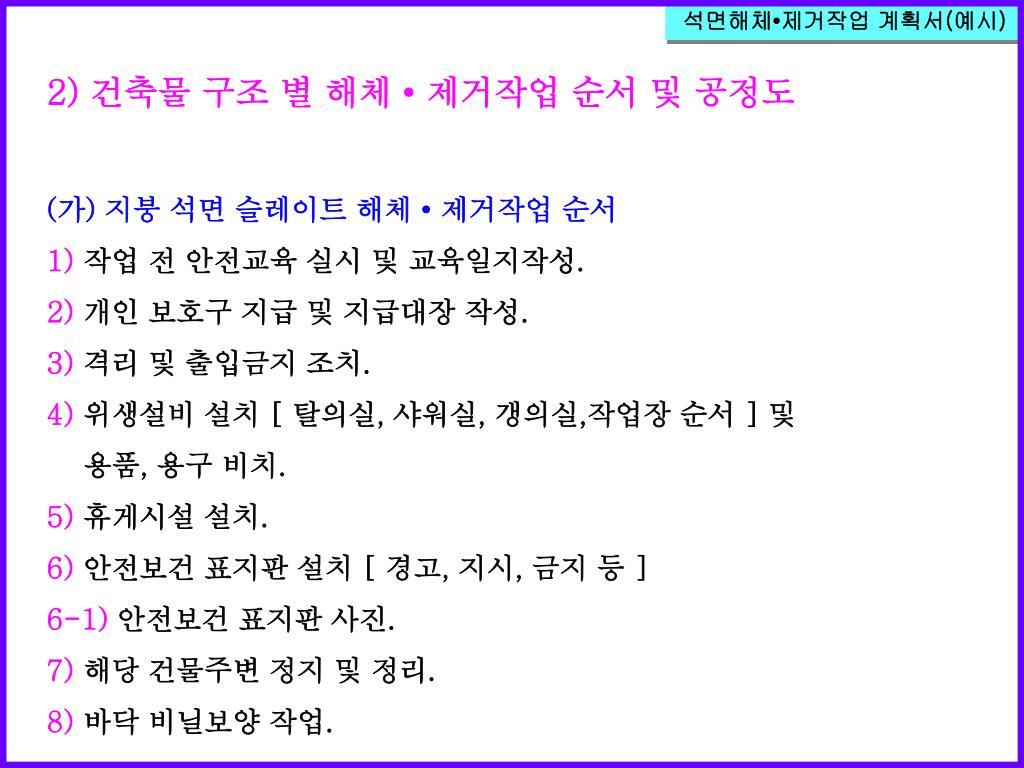

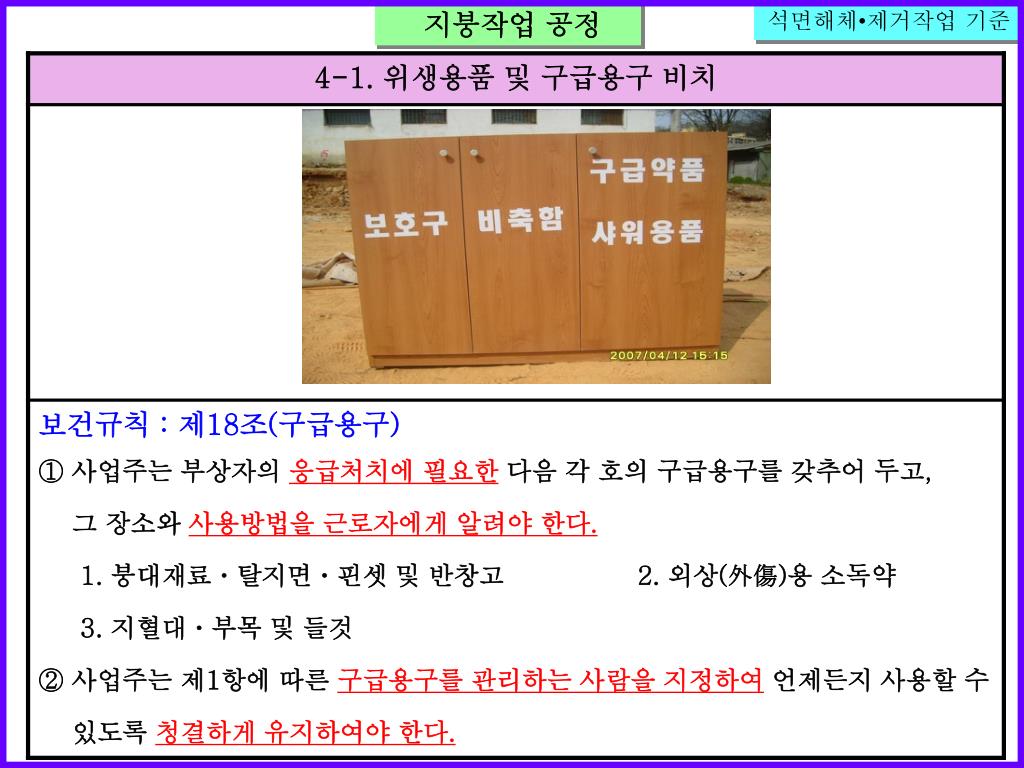

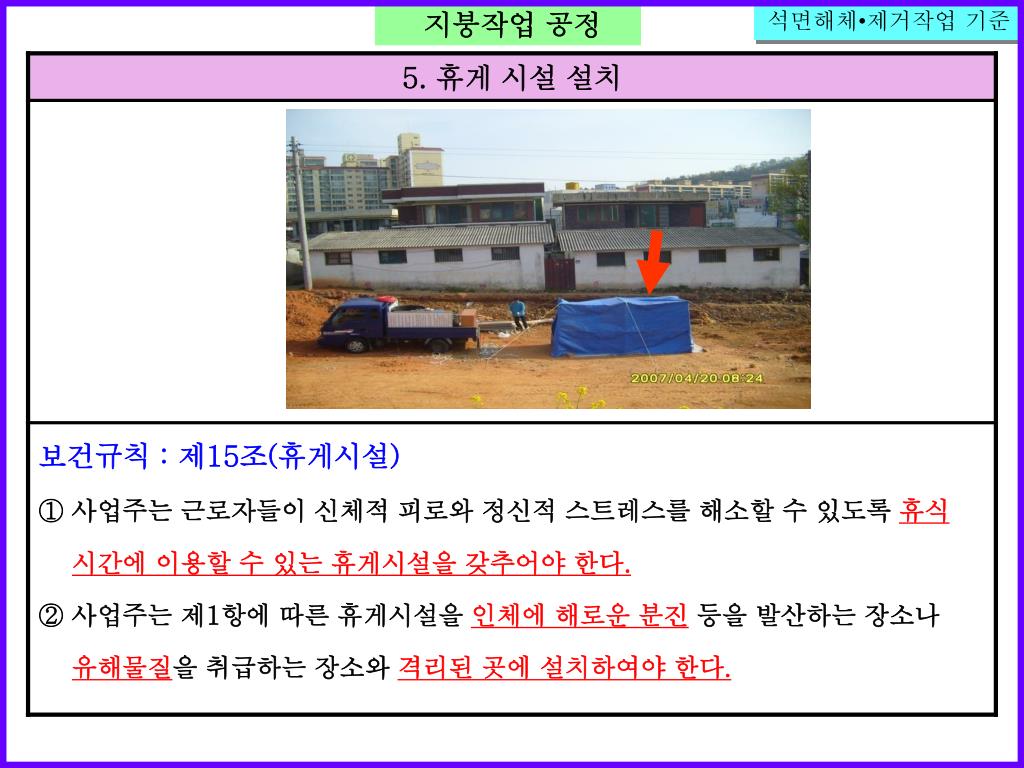

  15. 석면해체•제거작업 계획서(예시) 2) 건축물 구조 별 해체 •제거작업 순서 및 공정도 (가) 지붕 석면 슬레이트 해체 •제거작업 순서 1)작업 전 안전교육 실시 및 교육일지작성. 2)개인 보호구 지급 및 지급대장 작성. 3)격리 및 출입금지 조치. 4)위생설비 설치 [ 탈의실, 샤워실, 갱의실,작업장 순서 ] 및 용품, 용구 비치. 5)휴게시설 설치. 6)안전보건 표지판 설치 [ 경고, 지시, 금지 등 ] 6-1)안전보건 표지판 사진. 7)해당 건물주변 정지 및 정리. 8)바닥 비닐보양 작업.

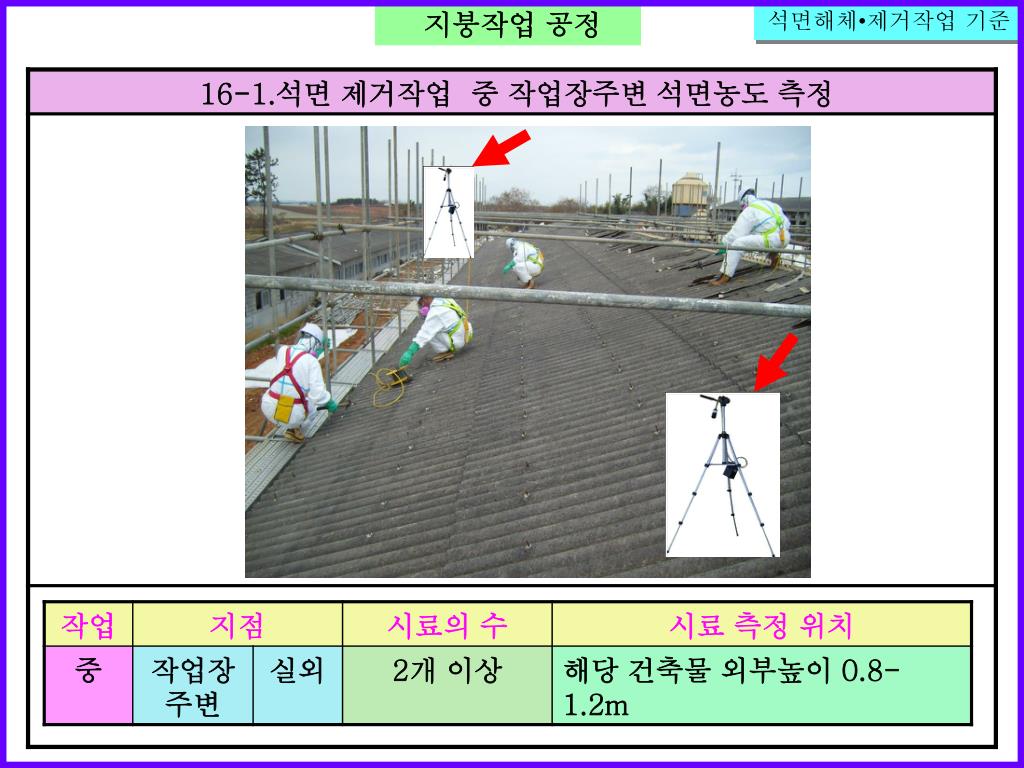

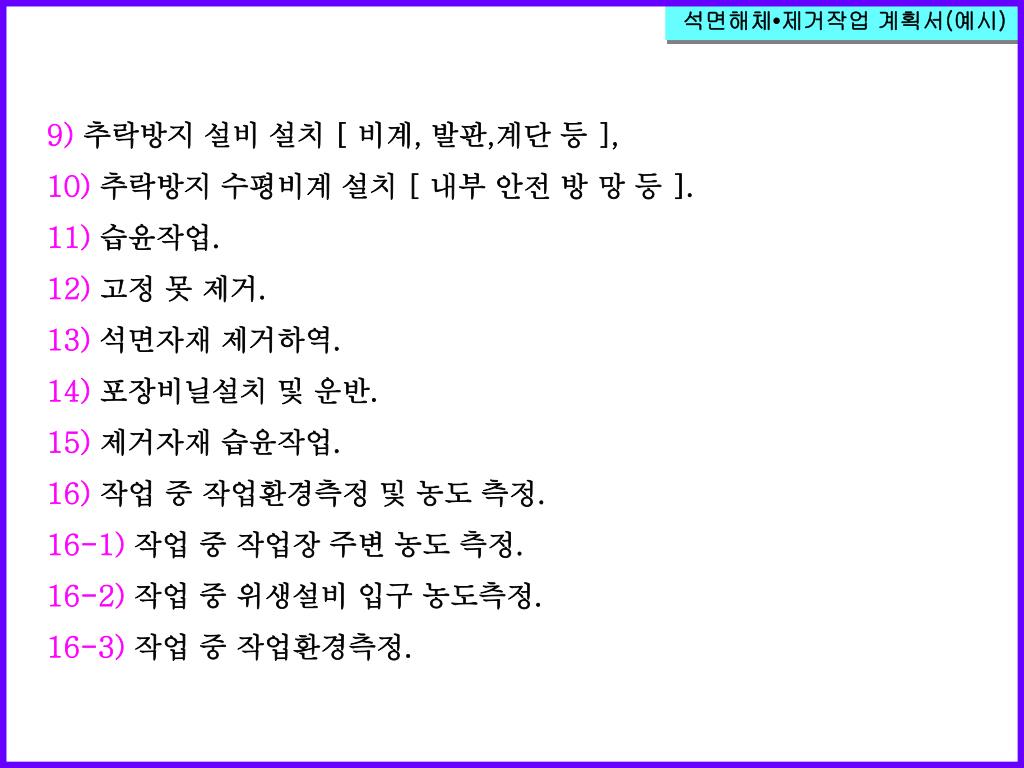

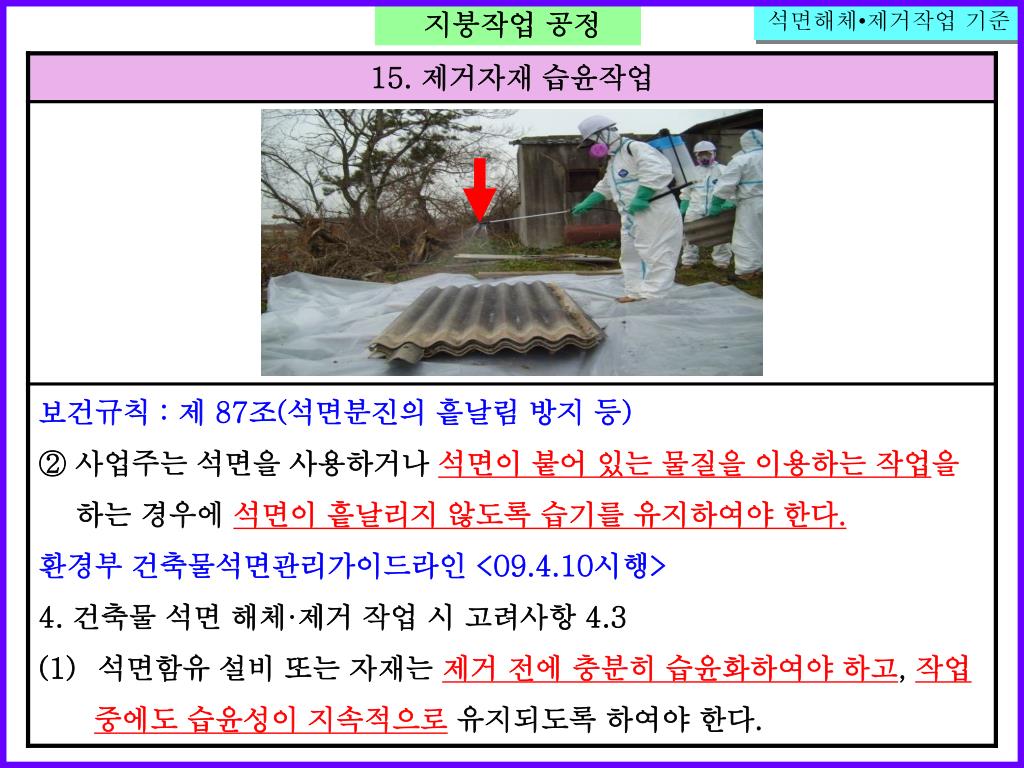

  16. 석면해체•제거작업 계획서(예시) 9)추락방지 설비 설치 [ 비계, 발판,계단 등 ], 10)추락방지 수평비계 설치 [ 내부 안전 방 망 등 ]. 11)습윤작업. 12)고정 못 제거. 13)석면자재 제거하역. 14) 포장비닐설치 및 운반. 15) 제거자재 습윤작업. 16)작업 중 작업환경측정 및 농도 측정. 16-1)작업 중 작업장 주변 농도 측정. 16-2) 작업 중 위생설비 입구 농도측정. 16-3) 작업 중 작업환경측정.

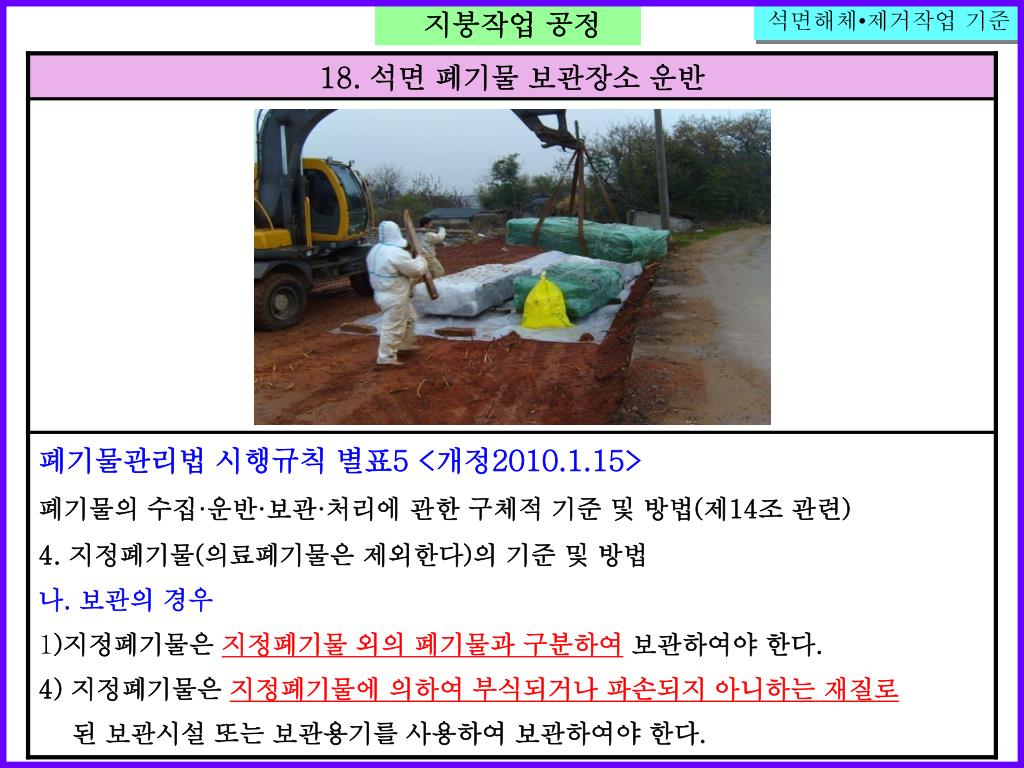

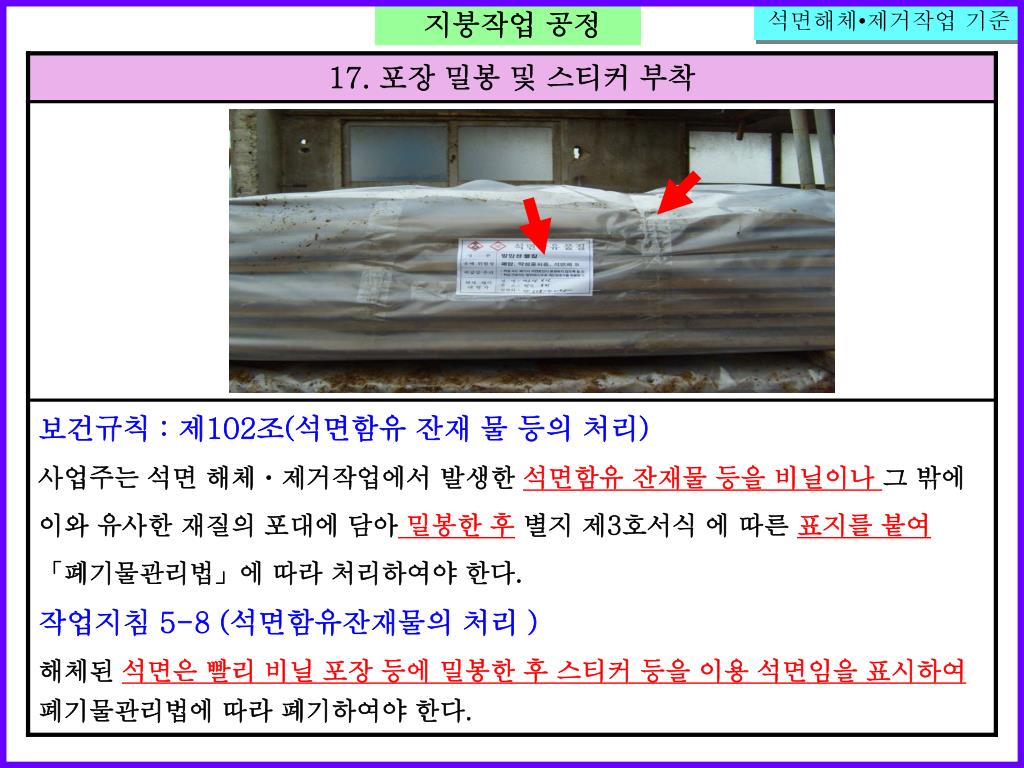

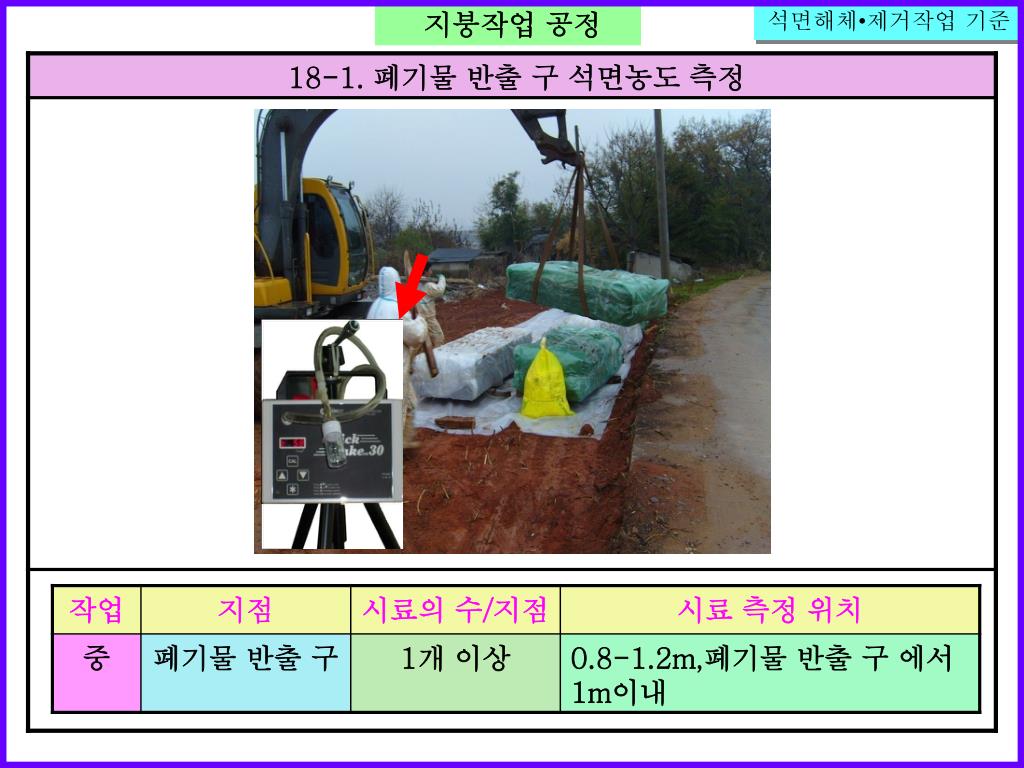

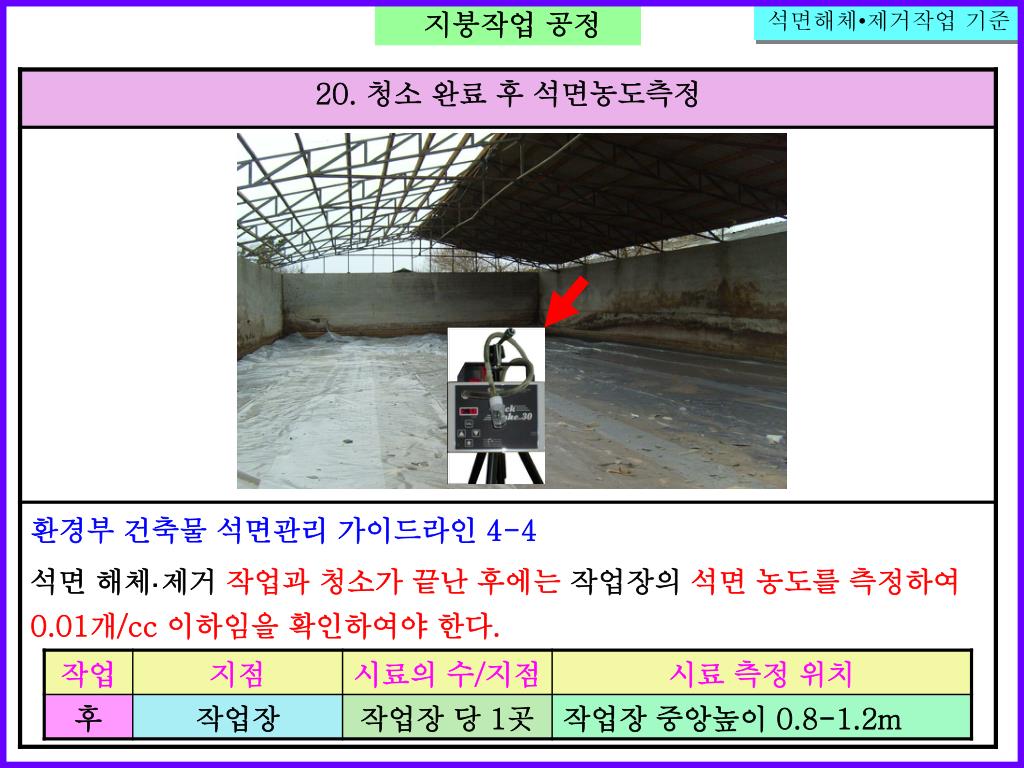

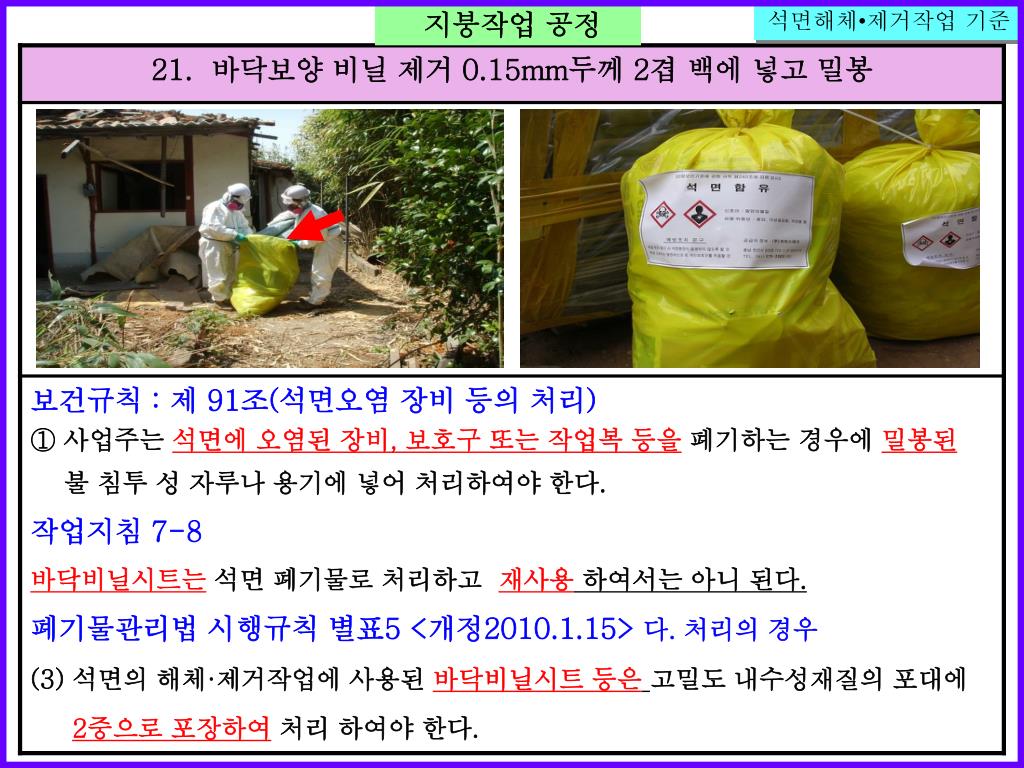

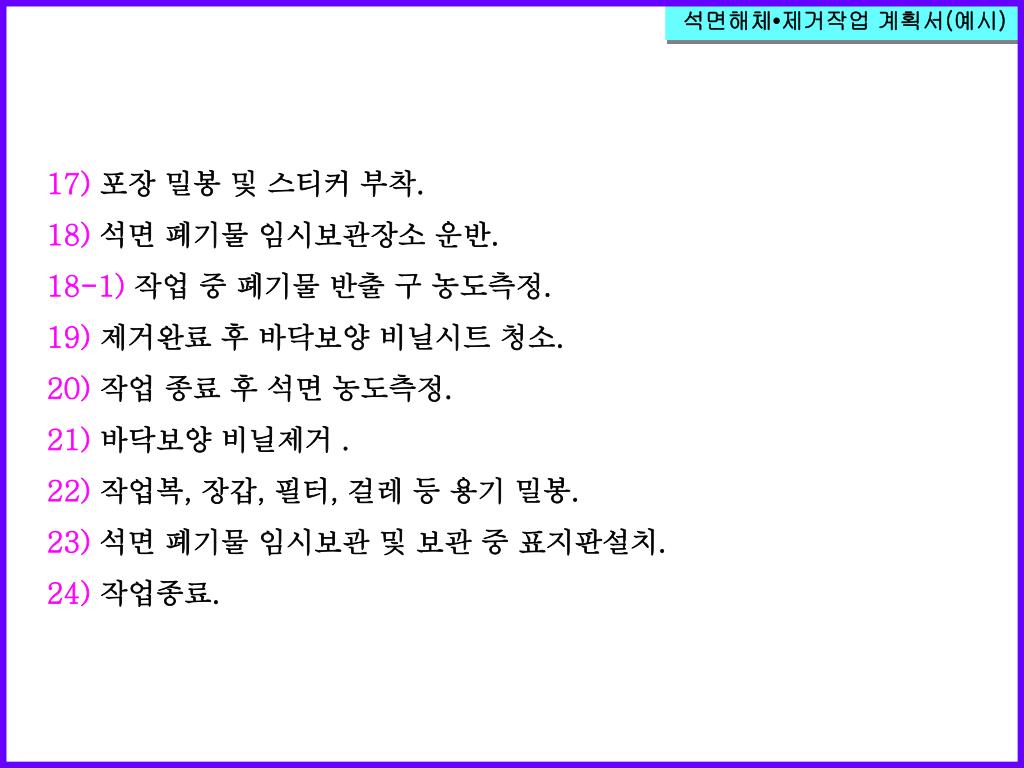

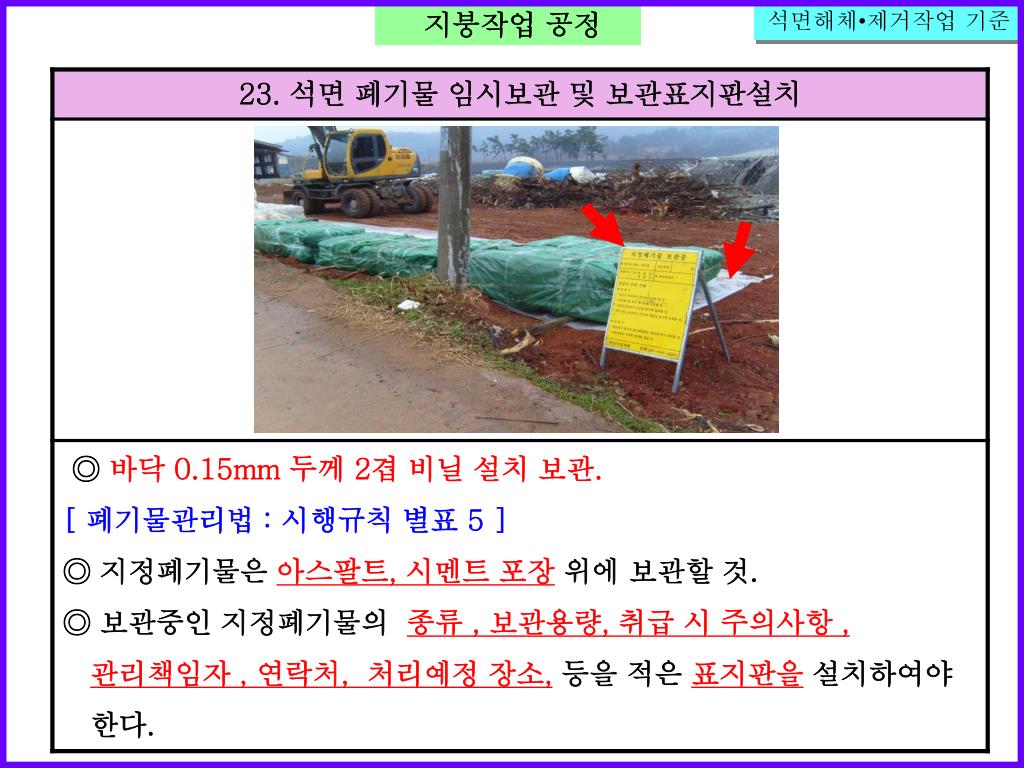

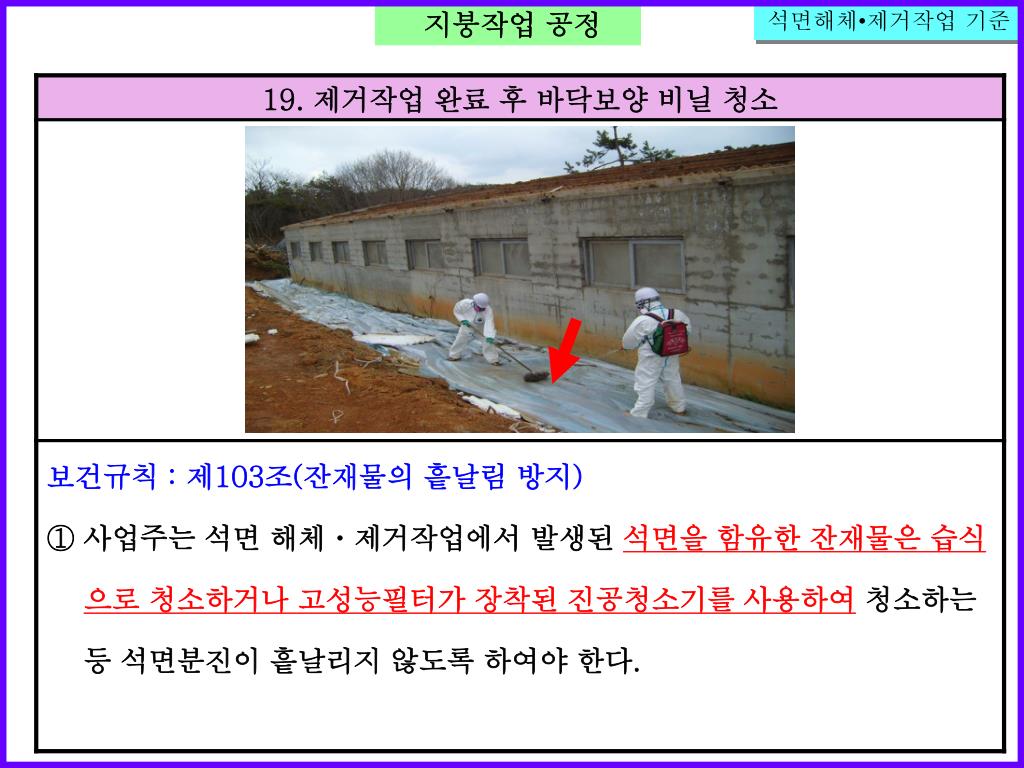

  17. 석면해체•제거작업 계획서(예시) 17)포장 밀봉 및 스티커 부착. 18)석면 폐기물 임시보관장소 운반. 18-1)작업 중 폐기물 반출 구 농도측정. 19)제거완료 후 바닥보양 비닐시트 청소. 20)작업 종료 후 석면 농도측정. 21)바닥보양 비닐제거 . 22)작업복, 장갑, 필터, 걸레 등 용기 밀봉. 23)석면 폐기물 임시보관 및 보관 중 표지판설치. 24)작업종료.

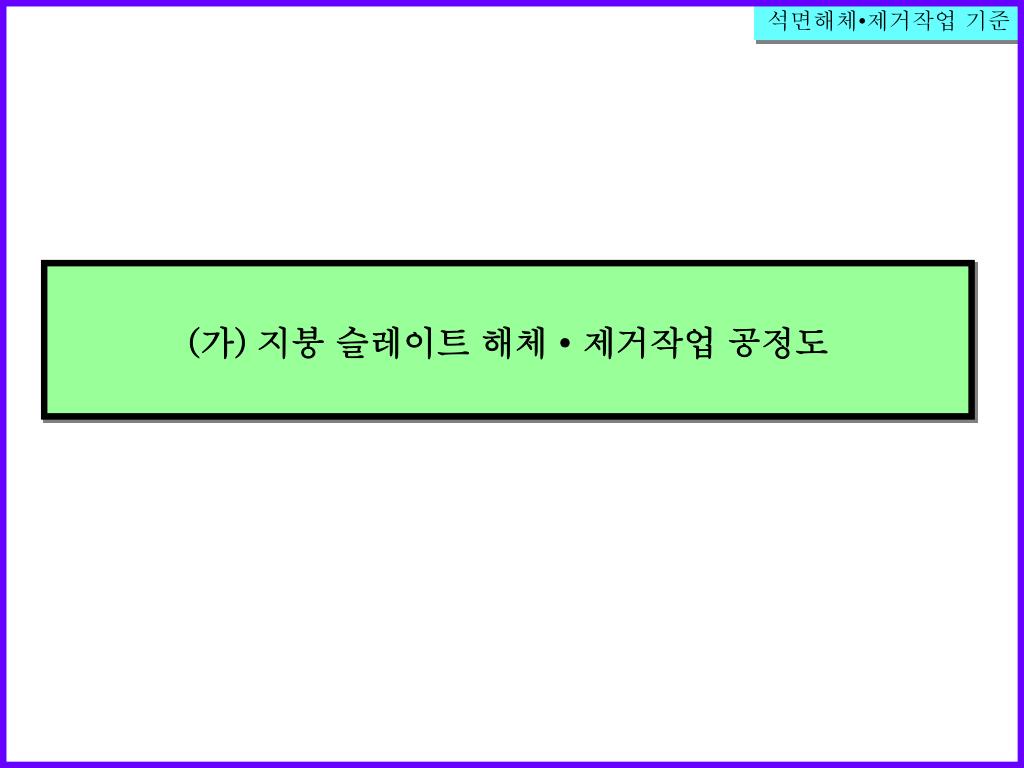

  18. 석면해체•제거작업 기준 (가) 지붕 슬레이트 해체 •제거작업 공정도

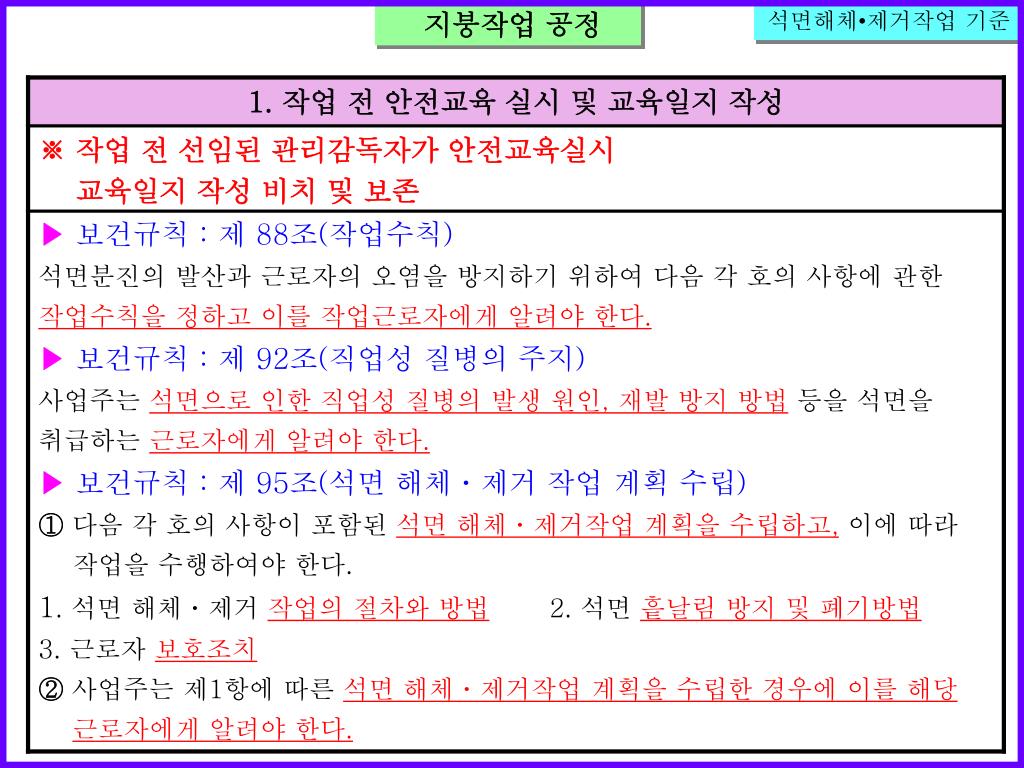

  19. 지붕작업 공정 석면해체•제거작업 기준

  20. 지붕작업 공정 석면해체•제거작업 기준 갱 의실

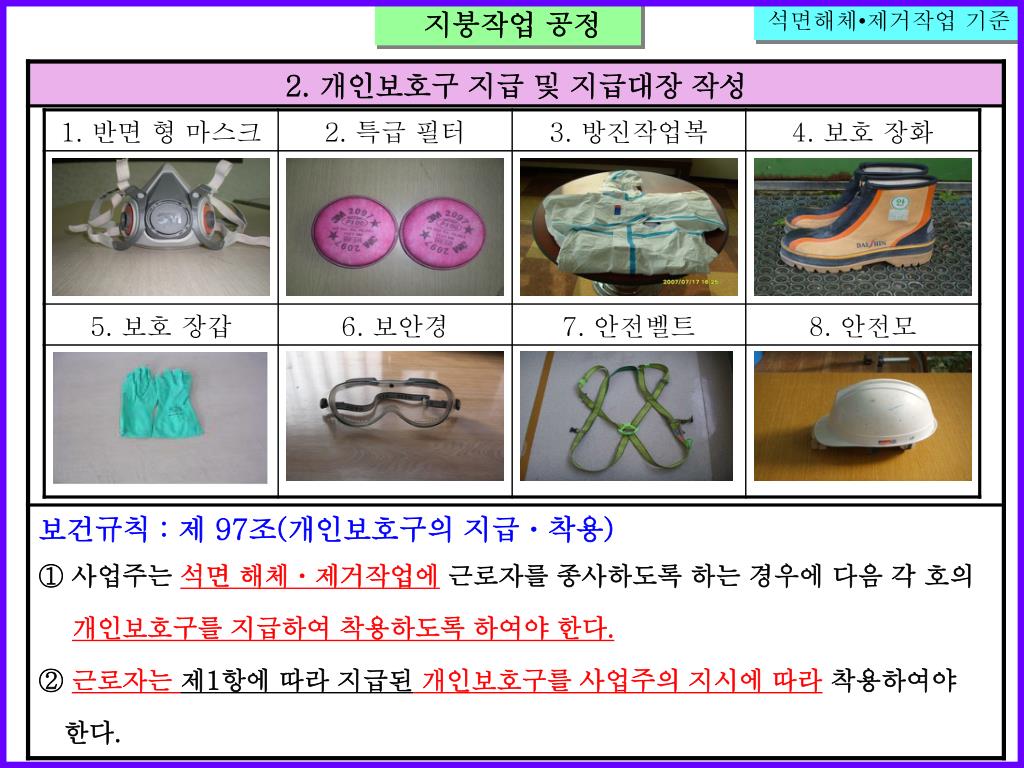

  21. 지붕작업 공정 석면해체•제거작업 기준 갱 의실

  22. 지붕작업 공정 석면해체•제거작업 기준 갱 의실

  23. 지붕작업 공정 석면해체•제거작업 기준 갱 의실

  24. 지붕작업 공정 석면해체•제거작업 기준 탈의실 샤워 장치 탈의실 샤워실 갱 의실 샤워실 갱 의실 배수여과장치

  25. 지붕작업 공정 석면해체•제거작업 기준 탈의실 샤워 장치 샤워실 배수여과장치

  26. 지붕작업 공정 석면해체•제거작업 기준

  27. 지붕작업 공정 석면해체•제거작업 기준

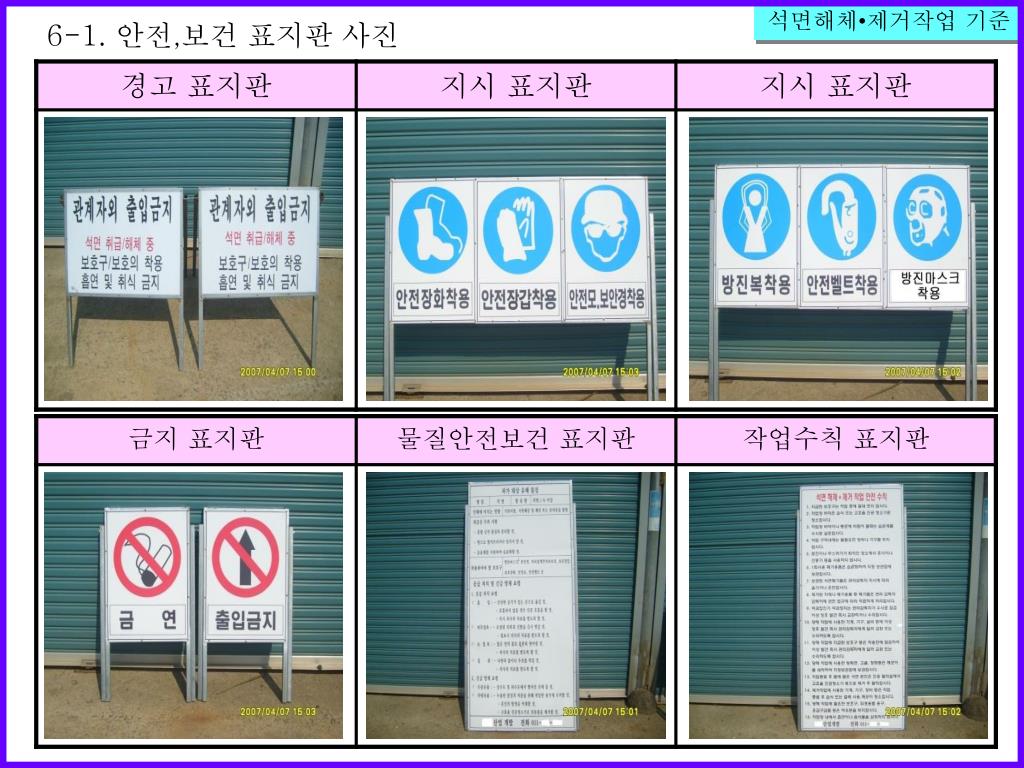

  28. 석면해체•제거작업 기준 6-1. 안전,보건 표지판 사진

  29. 지붕작업 공정 석면해체•제거작업 기준 계단설치

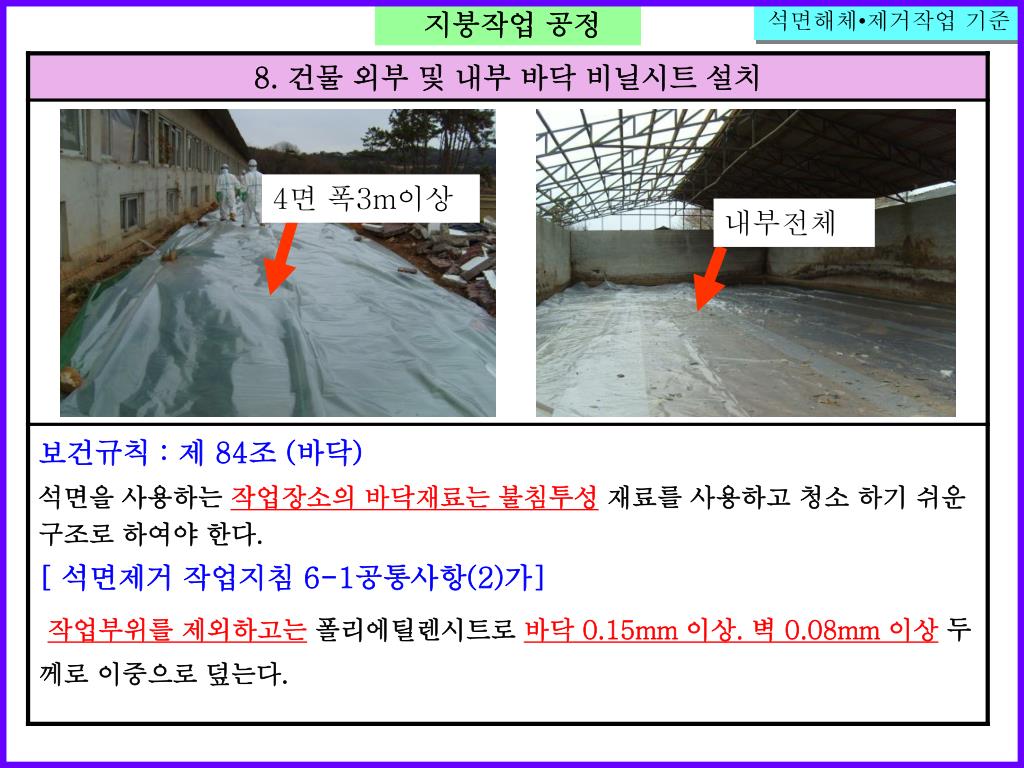

  30. 지붕작업 공정 석면해체•제거작업 기준 계단설치

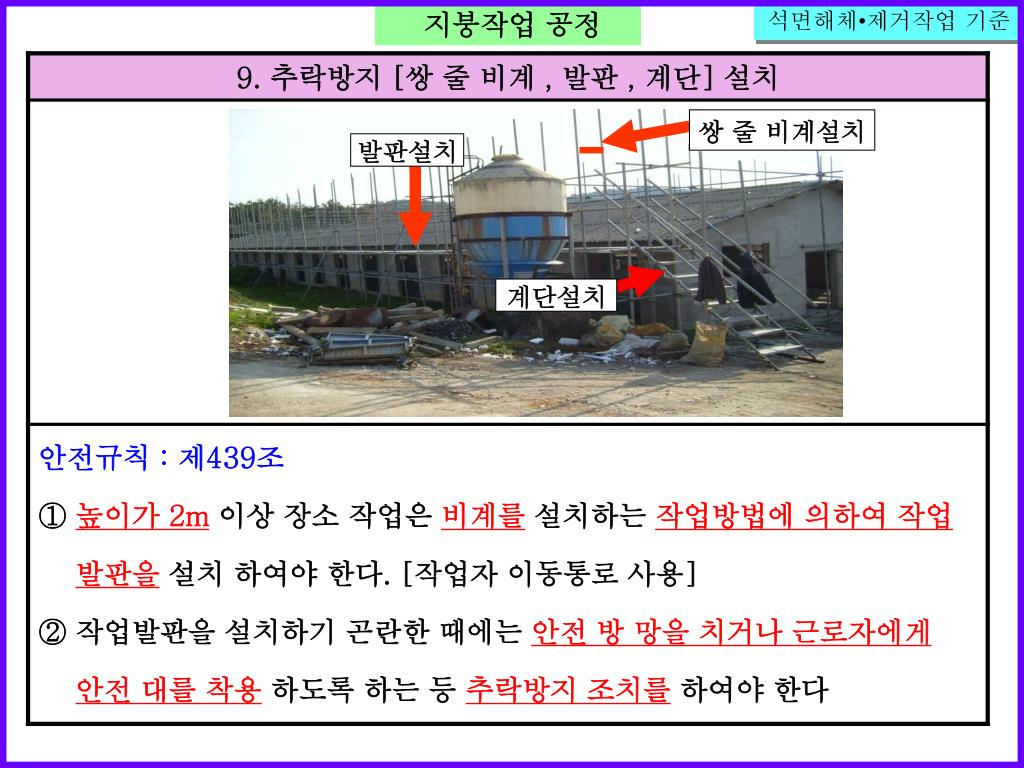

  31. 지붕작업 공정 석면해체•제거작업 기준 쌍 줄 비계설치 발판설치 계단설치

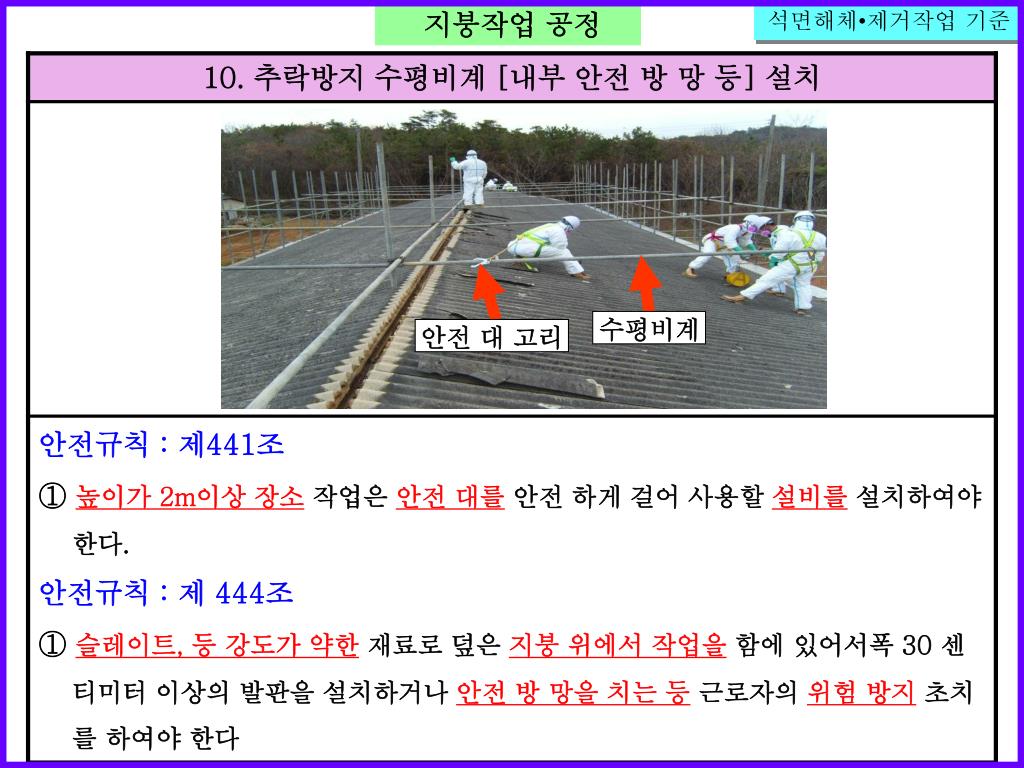

  32. 지붕작업 공정 석면해체•제거작업 기준 수평비계 안전 대 고리

  33. 지붕작업 공정 석면해체•제거작업 기준 습윤 재 살포

  34. 지붕작업 공정 석면해체•제거작업 기준

  35. 지붕작업 공정 석면해체•제거작업 기준 지붕 위 2명 비계 위 2명 , 바닥2명 습윤제살포 1명

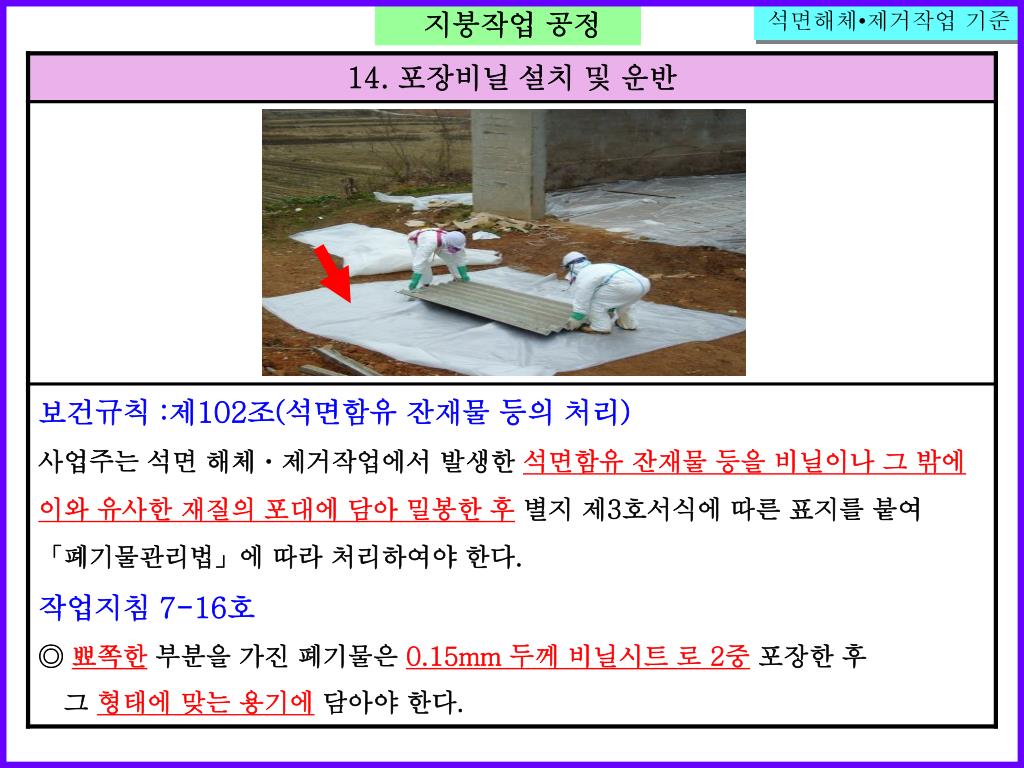

  36. 지붕작업 공정 석면해체•제거작업 기준

  37. 지붕작업 공정 석면해체•제거작업 기준

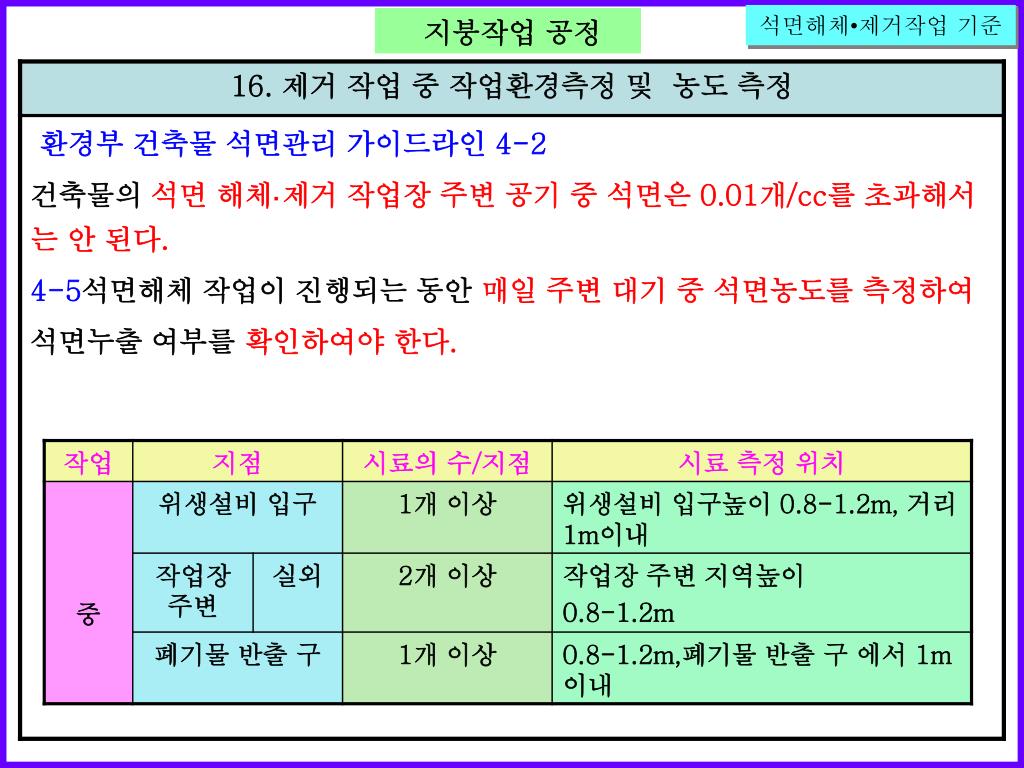

  38. 석면해체•제거작업 기준 지붕작업 공정

  39. 지붕작업 공정 석면해체•제거작업 기준

  40. 지붕작업 공정 석면해체•제거작업 기준 탈의실 탈의실 샤워실 갱 의실 샤워실 갱 의실

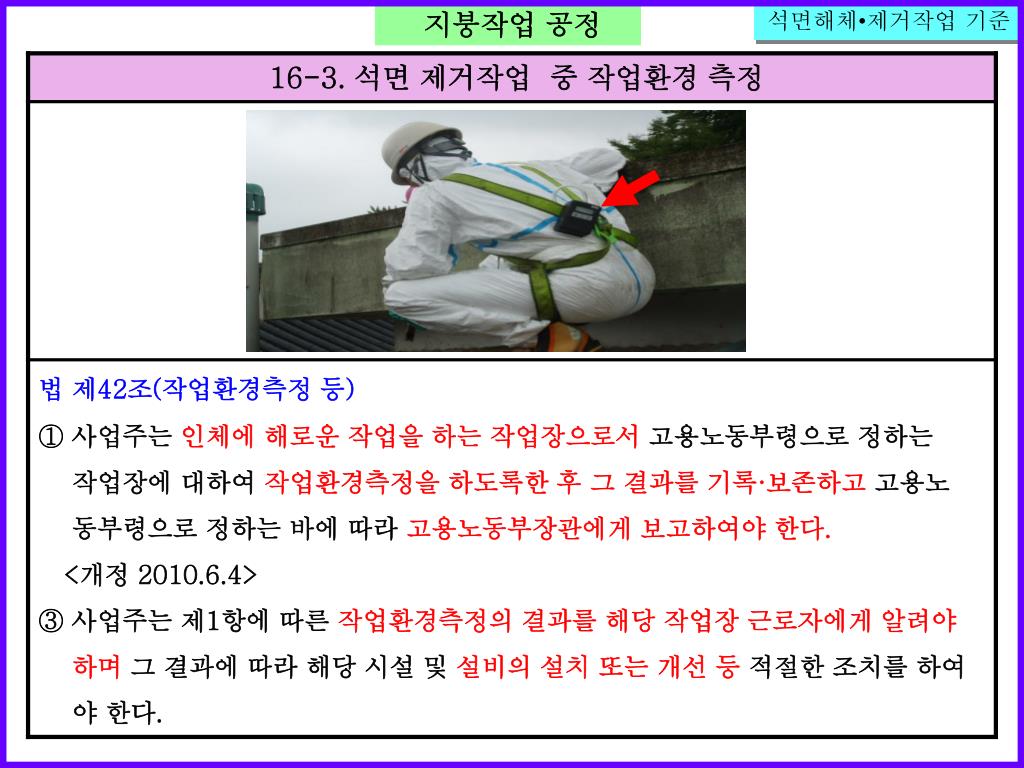

  41. 지붕작업 공정 석면해체•제거작업 기준

  42. 지붕작업 공정 석면해체•제거작업 기준

  43. 지붕작업 공정 석면해체•제거작업 기준

  44. 지붕작업 공정 석면해체•제거작업 기준

  45. 지붕작업 공정 석면해체•제거작업 기준

  46. 지붕작업 공정 석면해체•제거작업 기준

  47. 지붕작업 공정 석면해체•제거작업 기준

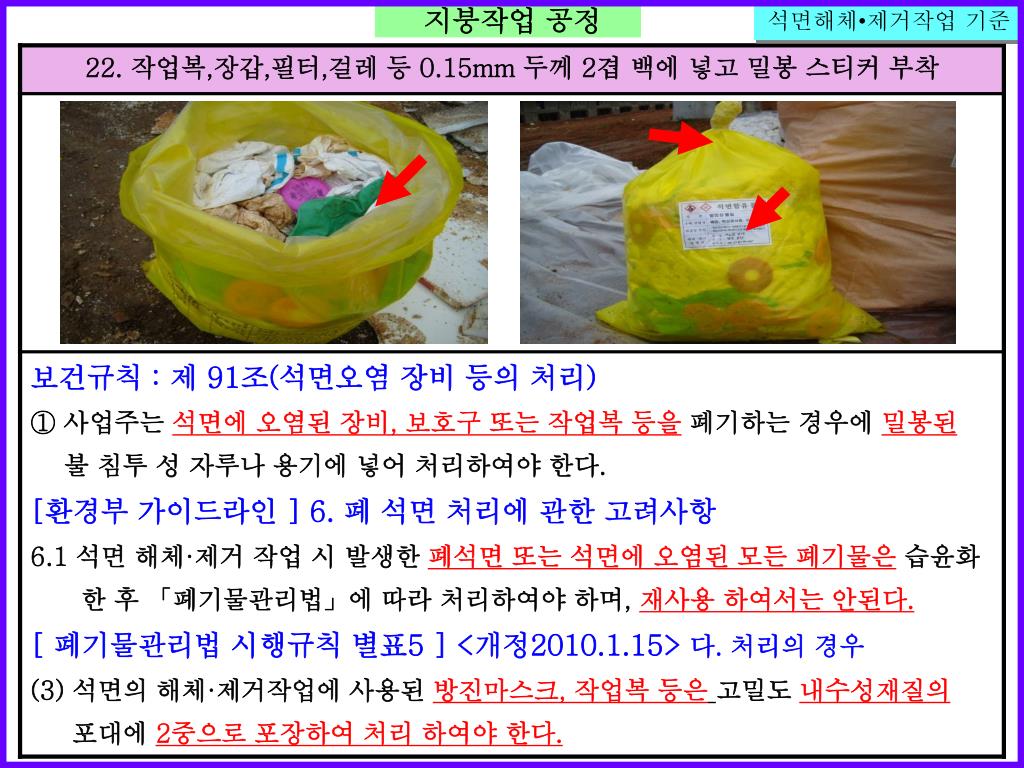

  48. 지붕작업 공정 석면해체•제거작업 기준

  49. 지붕작업 공정 석면해체•제거작업 기준

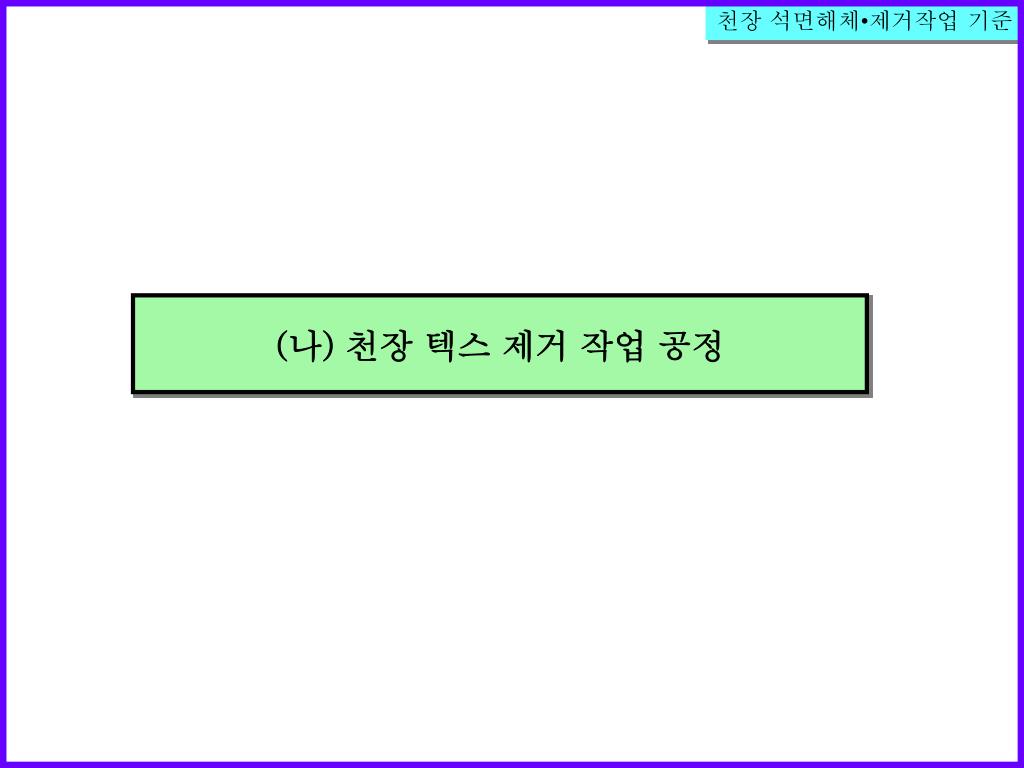

  50. 천장 석면해체•제거작업 기준 (나) 천장 텍스 제거 작업 공정
