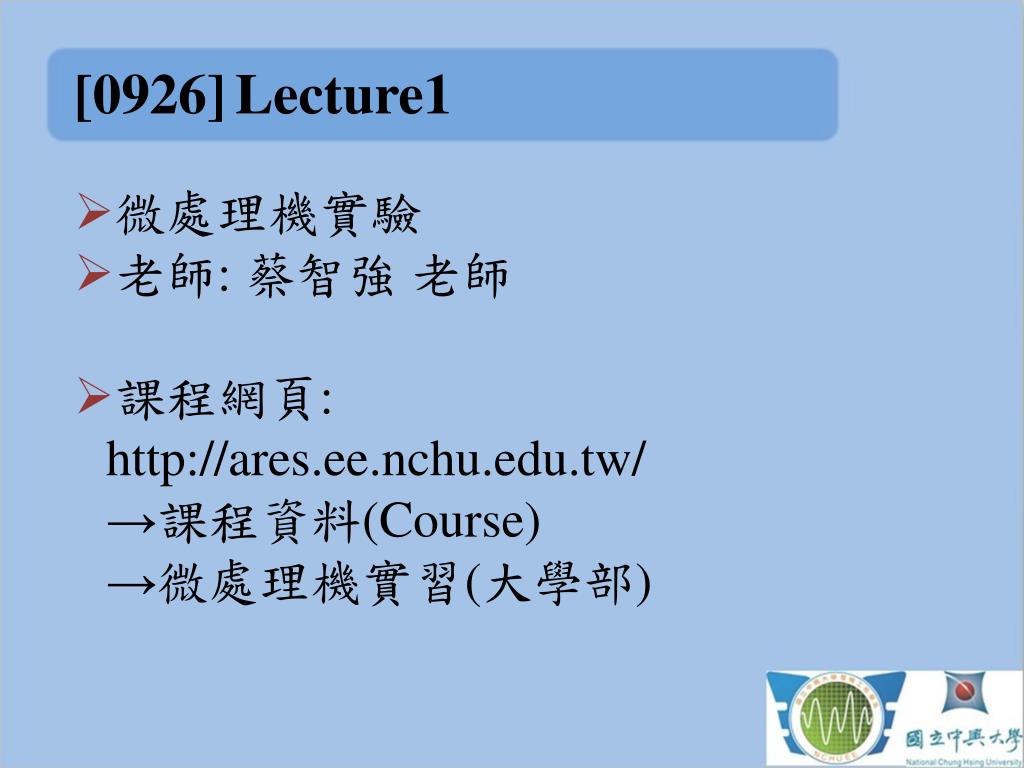

  1. [0926]Lecture1 • 微處理機實驗 • 老師: 蔡智強 老師 • 課程網頁:http://ares.ee.nchu.edu.tw/→課程資料(Course)→微處理機實習(大學部)

  2. [0926]Lecture1 • Time: 4-789 (15:10~18:00)第一節:15:10~16:25 第二節:16:45~18:00 • 評量: 平時成績(每周實作)期末上機

  3. MSP430Microcontroller • MSP430 混合訊號微處理器 • 16-BITRISC 架構處理器 • 低功耗，低工作電壓(2.2V~3.6V)並有多種省電模式。 • 多樣功能整合其中 • 廣泛地被各領域的裝置所採用

  4. MSP430EVM/Starter Kit • 上課用MSP430EVM • 為了產品開發、教學目的，所製作的產品。EVM=Evaluation Module • 開發板上安放了CPU，並接上了各式各樣的周邊與腳位，方便我們使用各種功能

  5. MSP430EVM/Starter Kit • USB Cable、Bus、FET/UIF

  6. MSP430EVM/Starter Kit MSP430F5438CPU

  7. MSP430EVM/Starter Kit MSP430F2013CPU

  8. MSP430EVM/Starter Kit RF_CC2500

  9. MSP430EVM/Starter Kit FET排線座

  10. MSP430EVM/Starter Kit GPIO

  11. MSP430EVM/Starter Kit LCM

  12. MSP430EVM/Starter Kit ADC

  13. MSP430EVM/Starter Kit ADC/可變電阻

  14. MSP430EVM/Starter Kit RS-232

  15. MSP430EVM/Starter Kit Mic/Buzzer

  16. MSP430EVM/Starter Kit • Timer • PWM(Pulse Width Modulation) • RTC(Real Time Clock) • PMM(Power Management Module) • SPI(Serial Port Interface • USCI (Universal Serial Communication Interface) • 硬體乘法器…等

  17. 開始開發 • 參考Schematic(線路圖)、Data Sheet、User’s Guide 作為輔助 • 使用CCSIDE 操作MSP430

  18. 開發文件 • Schematic(線路圖) • Data Sheet • User’s Guide

  19. 開發文件 • Schematic(線路圖)

  20. 開發文件 • Data Sheet

  21. 開發文件 • User’s Guide

  22. 使用CCSIDE • 安裝Code Compiser StudioEE501 被授權使用 CCSv4版本

  23. 使用CCSIDE • 安裝更新版本的CCS

  24. 使用CCSIDE • 完成安裝後，點選 Code Composer Studio啟動 • 選擇Workspace □Use this as the default and do not ask again建議不勾選

  25. 使用CCSIDE 進到開發環境

  26. 使用CCSIDE 點選File→New→CCSProject

  27. 使用CCSIDE 如果沒有看到CCSProject的項目，則點選”Other… → C/C++ → CCSProject”

  28. 使用CCSIDE 命名專案與專案路徑

  29. 使用CCSIDE 配置專案類型

  30. 使用CCSIDE 配置專案類型

  31. 使用CCSIDE 配置專案類型

  32. 使用CCSIDE 配置專案屬性

  33. 使用CCSIDE 建立完新專案之後，接著要加入程式所在的檔案，以及所需要的標頭檔(optional)

  34. 使用CCSIDE 建立完新專案之後，接著要加入程式所在的檔案，以及所需要的標頭檔(optional)

  35. 使用CCSIDE 完成Code之後，點選Project→Build Active Project 或Build all

  36. 使用CCSIDE 接上USBCable、FET和MSP430EVM

  37. 使用CCSIDE 點擊命令列中的瓢蟲符號

  38. 使用CCSIDE 等待燒錄程式到EVM，有一定機率出現錯誤訊息，按Retry，若持續錯誤，可Cancle後拔掉換USB孔，並重新點選瓢蟲。

  39. 使用CCSIDE 燒錄成功

  40. 使用CCSIDE 自動進入Debug Mode 點擊右上方綠色PLAY狀箭頭即可啟動點擊紅色方塊則可以離開Debug Mode

  41. 使用CCSIDE 若沒有看到Debug Mode畫面，則點View選擇Debug

  42. 練習-使用CCSIDE • Lab1: • 使用CCS，指定workspace路徑為”我的文件”中的”#學號” 資料夾 • 建立一個新專案，專案名稱需以lab1_#學號開頭 • 在專案中加入一個新的source file (*.c)

  43. 使用CCSIDE 在Source file內加入下列程式碼: #include “msp430x54x.h” Void main(void) { WDTCTL = WDTPW+WDTHOLD; P5DIR|=BIT4+BIT5; P5OUT = BIT4; }

  44. 使用CCSIDE • 編譯並執行，使EVM上的LED閃爍。 • 完成後，找到專案裡面的source file，以附檔形式寄到 kchu@ares.ee.nchu.edu.tw，並在郵件中註明姓名、系級與學號。

  45. 使用CCSIDE • END
