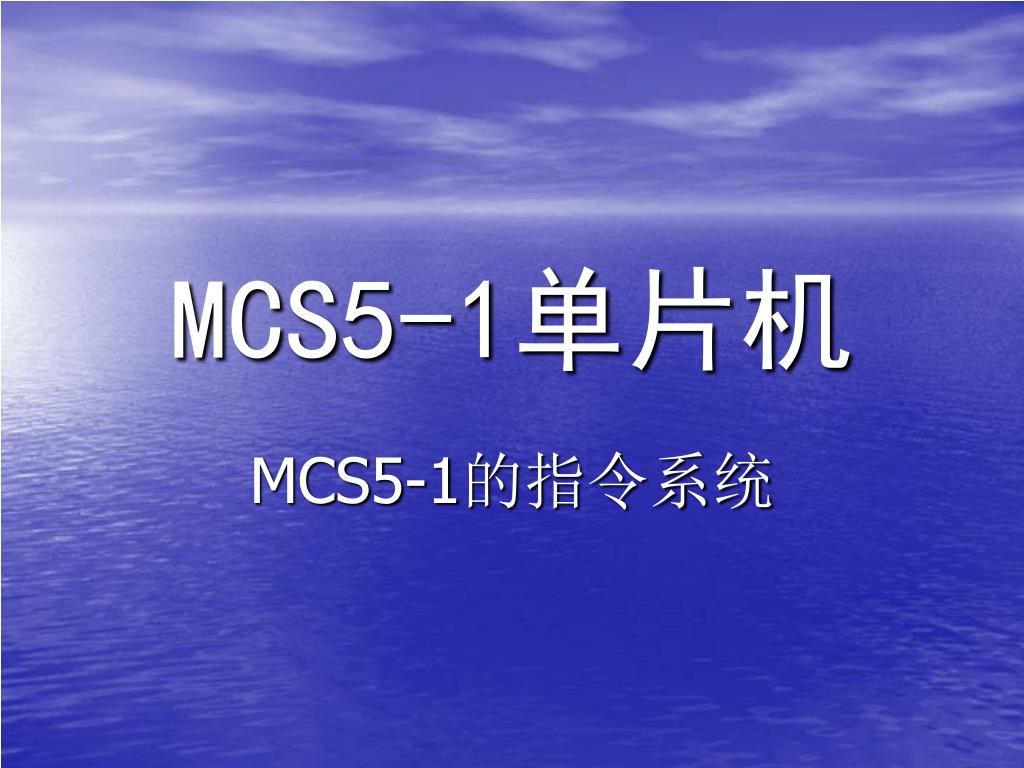

  1. MCS5-1单片机 MCS5-1的指令系统

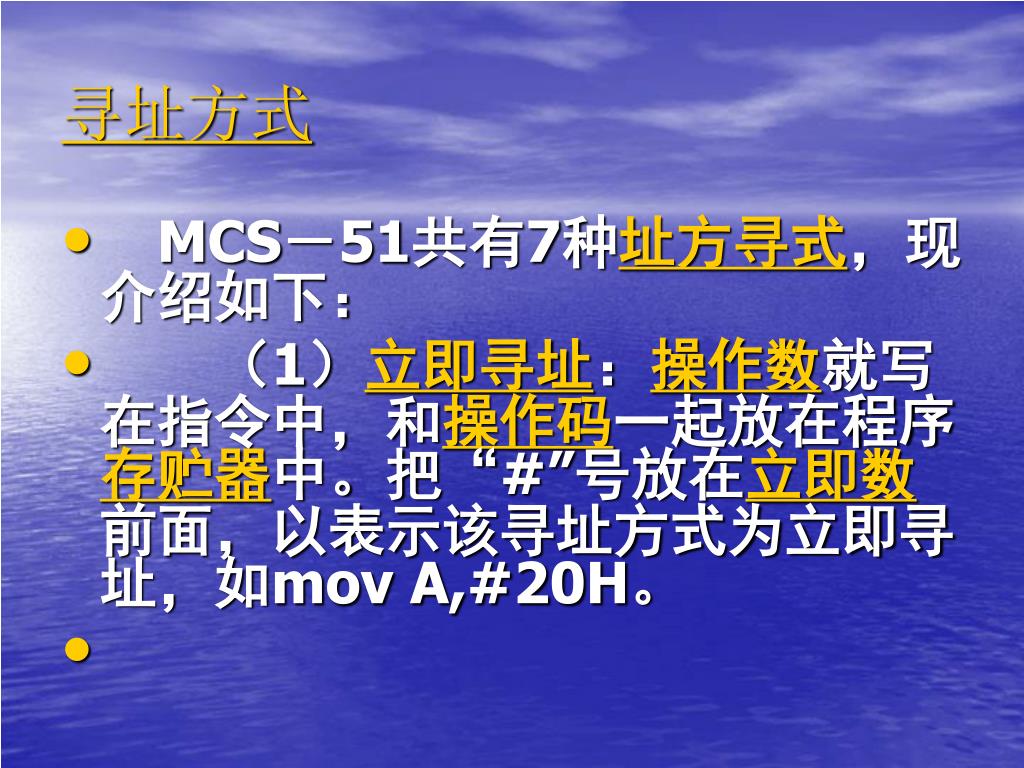

  2. 寻址方式 • MCS－51共有7种址方寻式，现介绍如下： • 　　（1）立即寻址：操作数就写在指令中，和操作码一起放在程序存贮器中。把“#”号放在立即数前面，以表示该寻址方式为立即寻址，如mov A,#20H。

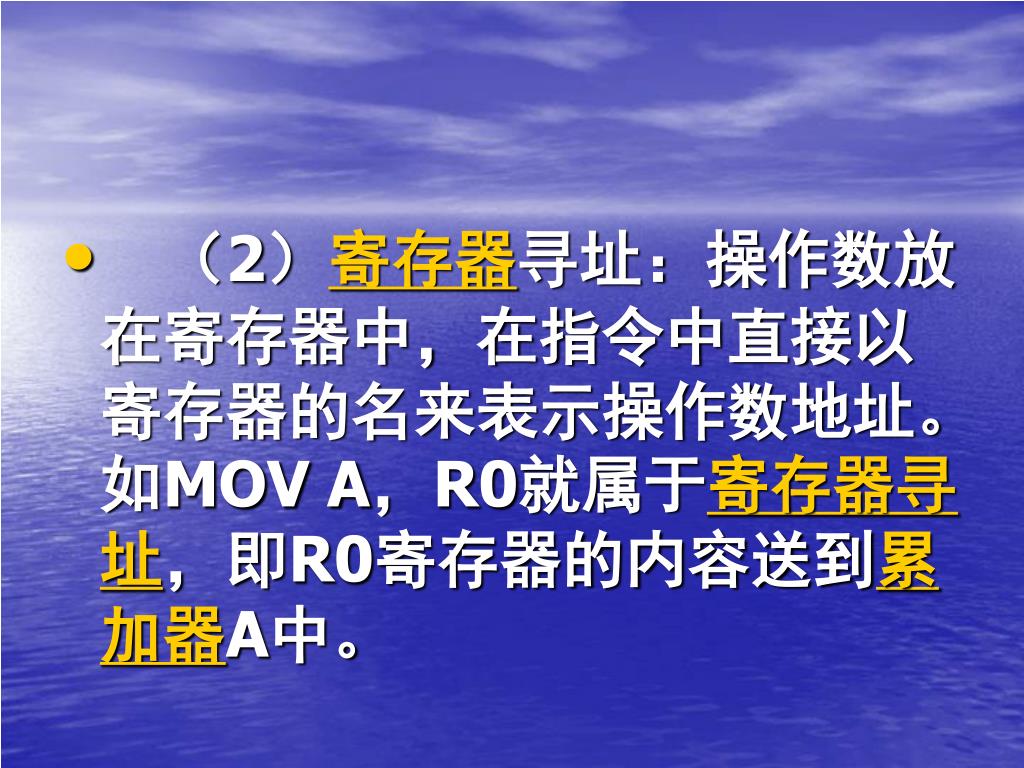

  3. 　（2）寄存器寻址：操作数放在寄存器中，在指令中直接以寄存器的名来表示操作数地址。如MOV A，R0就属于寄存器寻址，即R0寄存器的内容送到累加器A中。

  4. 　（3）直接寻址：操作数放在单片机的内部RAM某单元中，在指令中直接写出该单元的地址。如前例的ADD A，70H中的70H。

  5. （4）寄存器间接寻址：操作数放在RAM某个单元中，该单元的地址又放在寄存器R0或R1中。 如果RAM的地址大于256，则该地址存放在16位寄存器DPTR（数据指针）中，此时在寄存器名前加@符号来表示这种间接寻址。如MOV A，@ R0。

  6. 　　（5）变址寻址：指定的变址寄存器的内容与指令中给出的偏移量相加，所得的结果作为操作数的地址。如MOVC A，@A+DPTR

  7. （6）相对寻址：由程序计数器中的基地址与指令中提供的偏移量相加，得到的为操作数的地址。如SJMP rel

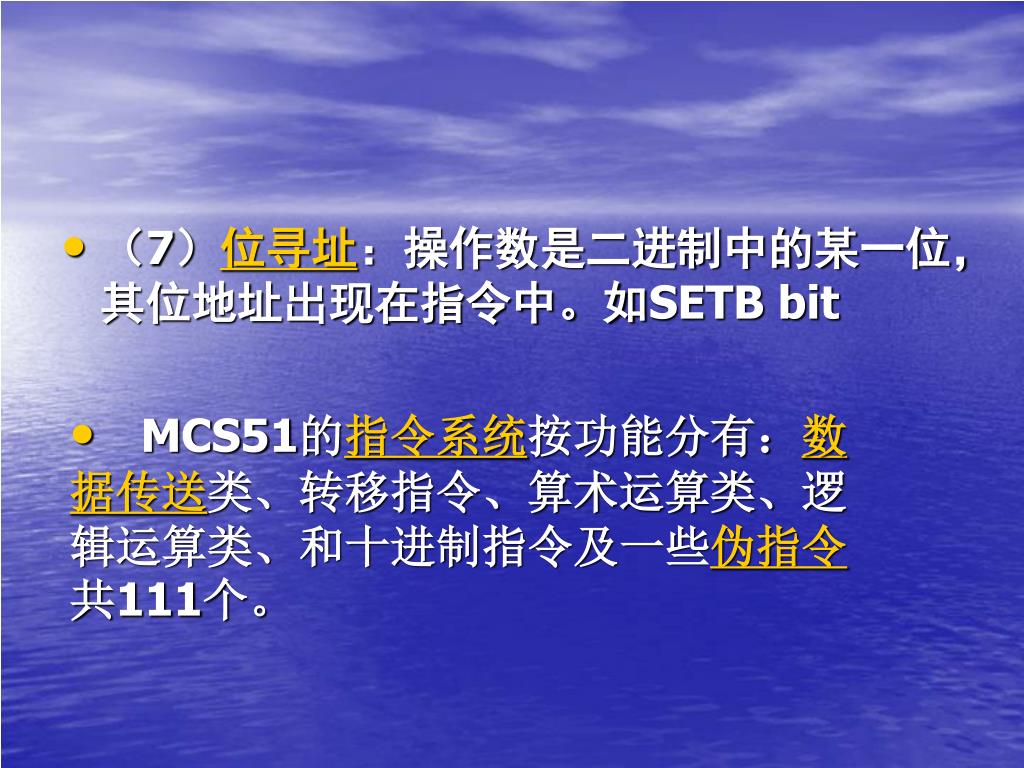

  8. （7）位寻址：操作数是二进制中的某一位，其位地址出现在指令中。如SETB bit • MCS51的指令系统按功能分有：数据传送类、转移指令、算术运算类、逻辑运算类、和十进制指令及一些伪指令共111个。

  9. 算术运算指令 • 1．ADD A,Rn 将累加器与寄存器的内容相加，结果存回累加器

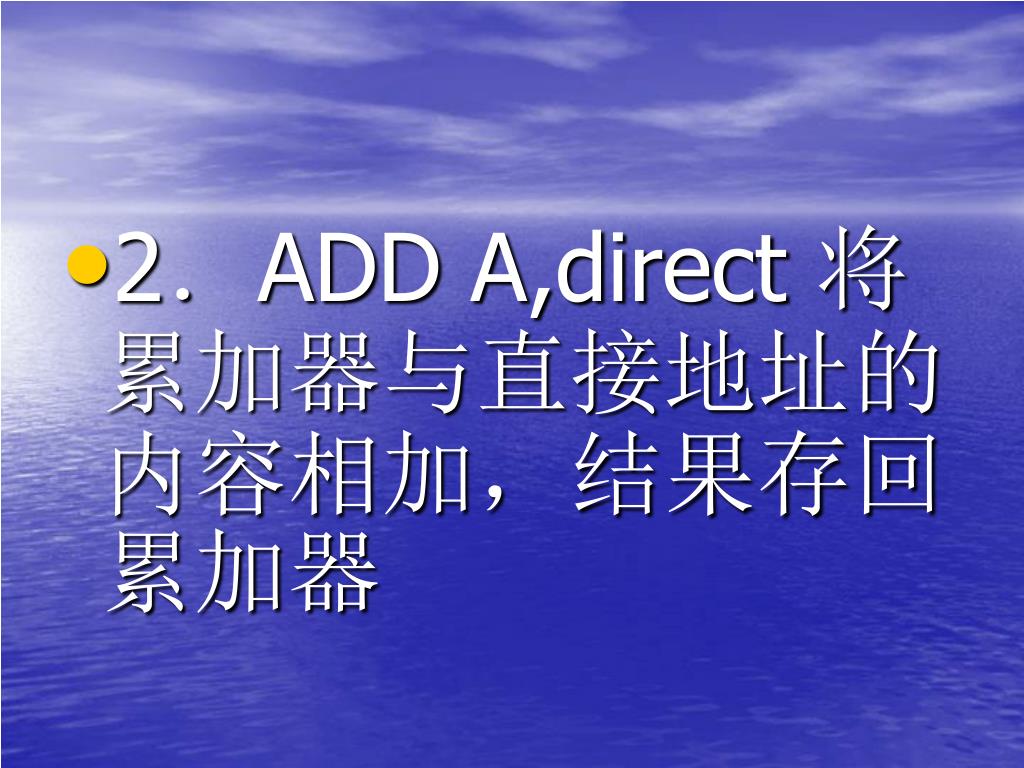

  10. 2．ADD A,direct 将累加器与直接地址的内容相加，结果存回累加器

  11. 3．ADD A,@Ri 将累加器与间接地址的内容相加，结果存回累加器

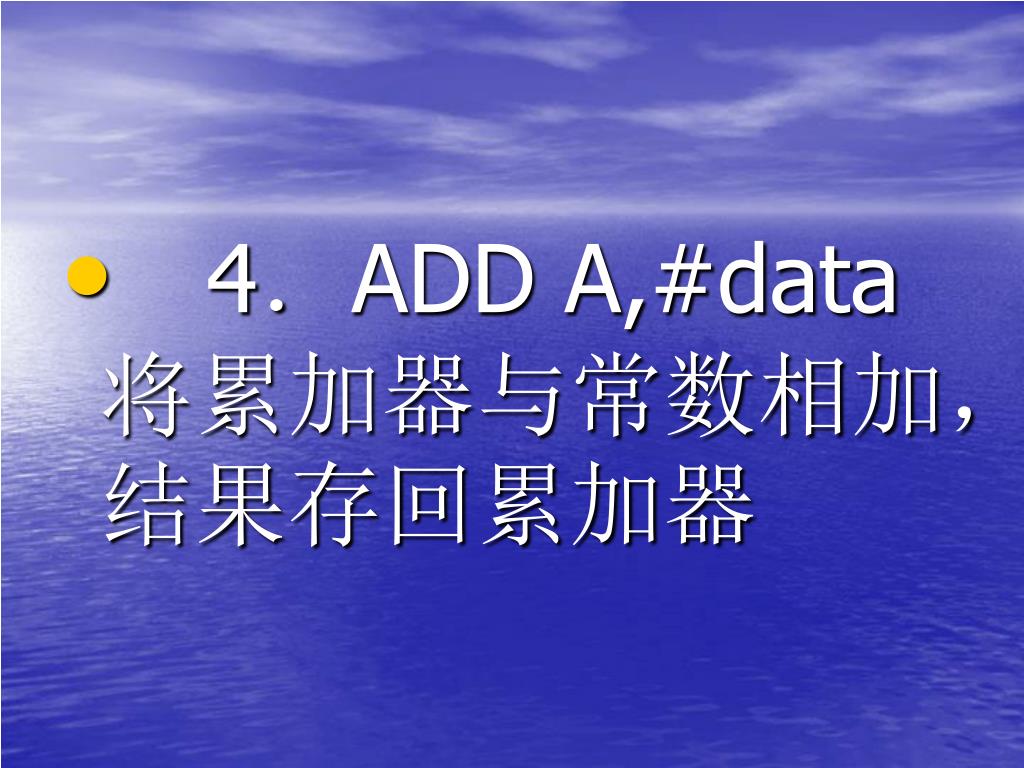

  12. 4．ADD A,#data 将累加器与常数相加，结果存回累加器

  13. 5．ADDC A,Rn 将累加器与寄存器的内容及进位C相加，结果存回累加器

  14. 6．ADDC A,direct 将累加器与直接地址的内容及进位C相加，结果存回累加器

  15. 7．ADDC A,@Ri 将累加器与间接地址的内容及进位C相加，结果存回累加器

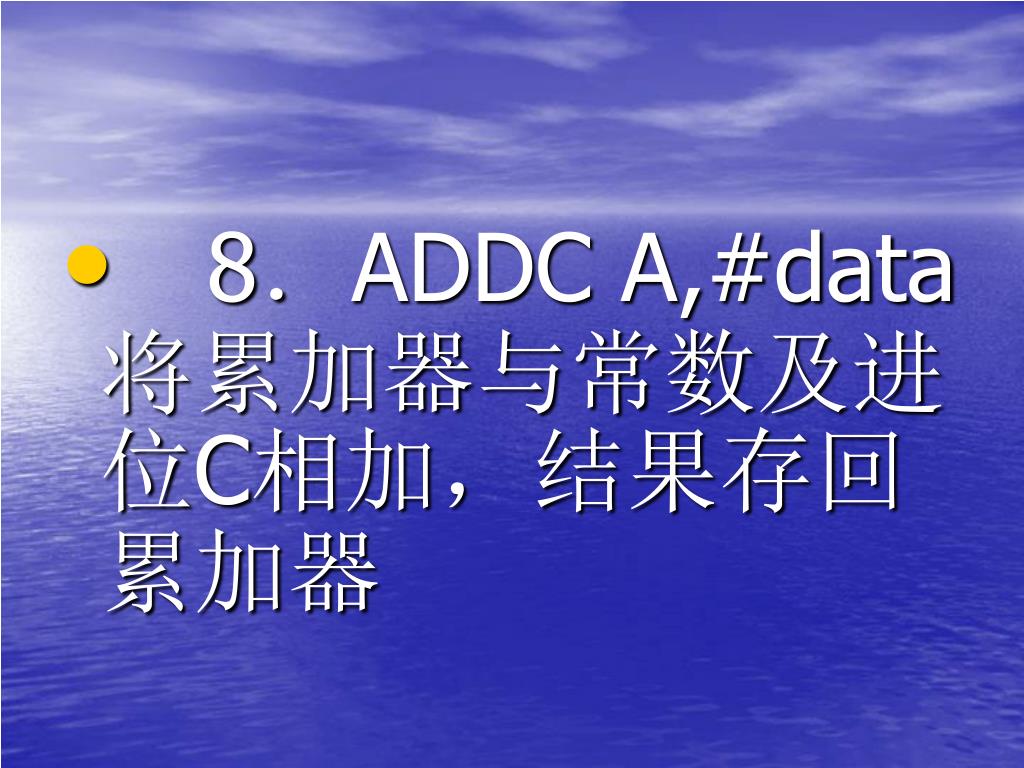

  16. 8．ADDC A,#data 将累加器与常数及进位C相加，结果存回累加器

  17. 9．SUBB A,Rn 将累加器的值减去寄存器的值减借位C，结果存回累加器

  18. 10．SUBB A,direct 将累加器的值减直接地址的值减借位C，结果存回累加器

  19. 11．SUBB A,@Ri 将累加器的值减间接地址的值减借位C，结果存回累加器

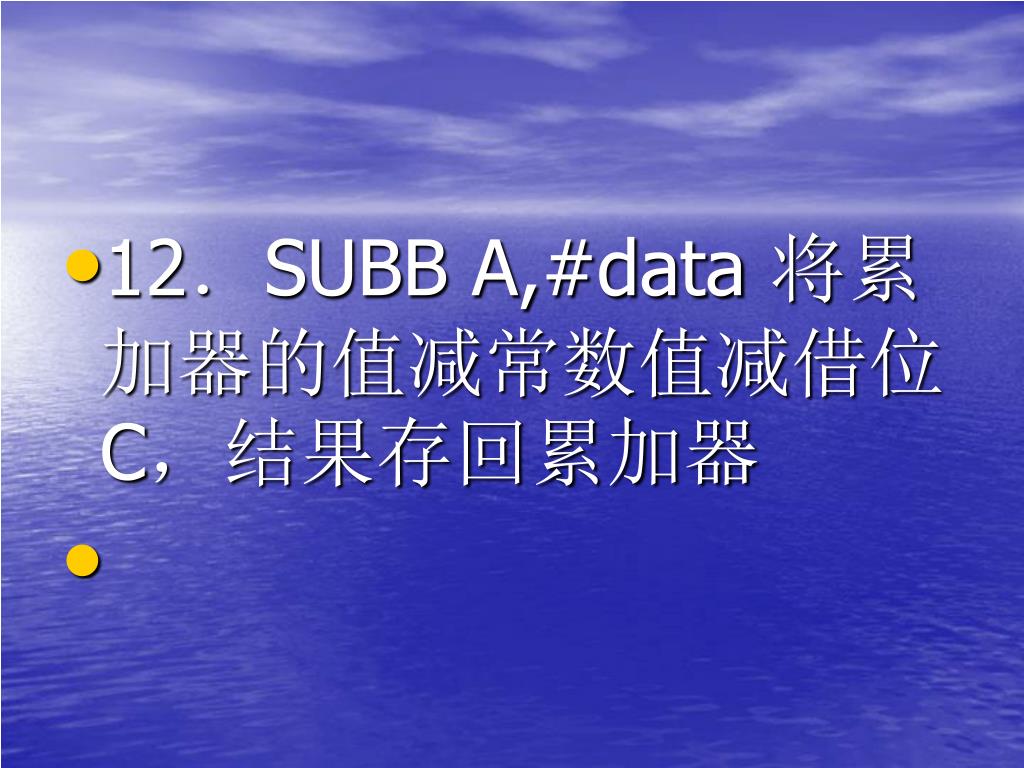

  20. 12．SUBB A,#data 将累加器的值减常数值减借位C，结果存回累加器

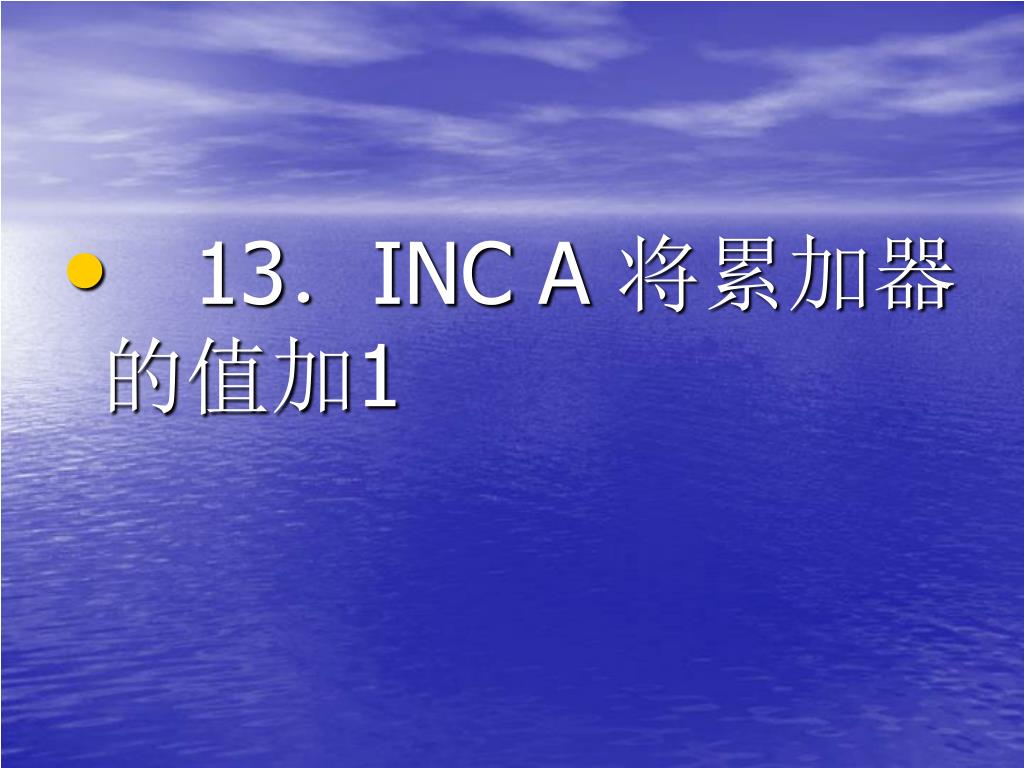

  21. 13．INC A 将累加器的值加1

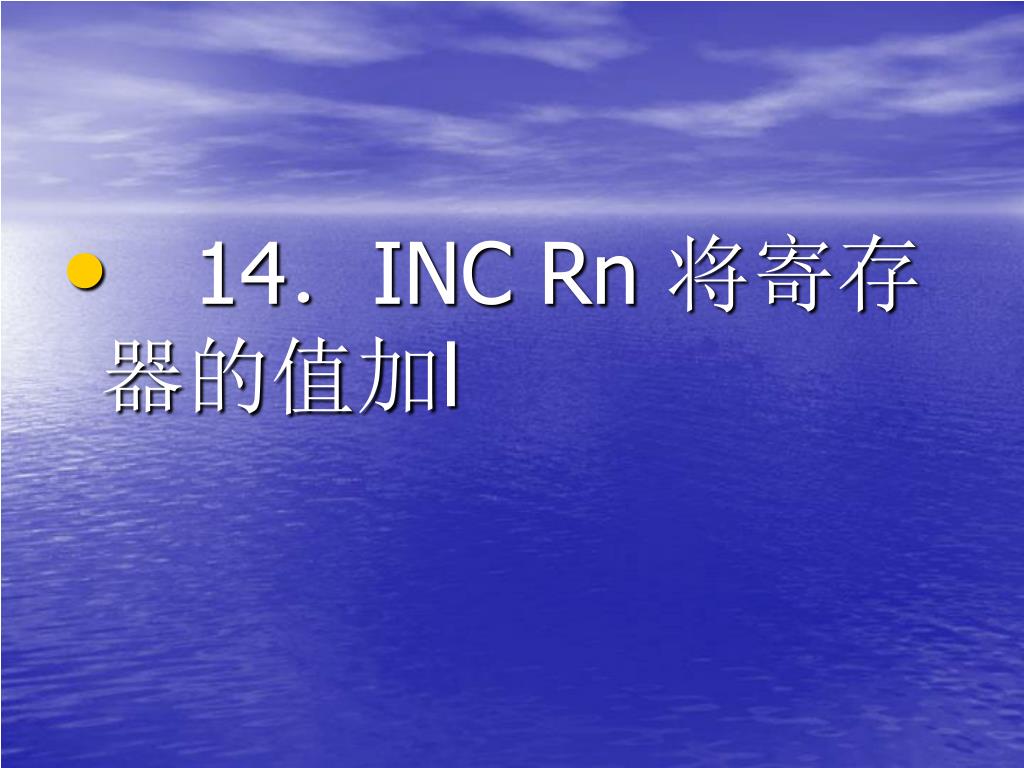

  22. 14．INC Rn 将寄存器的值加l

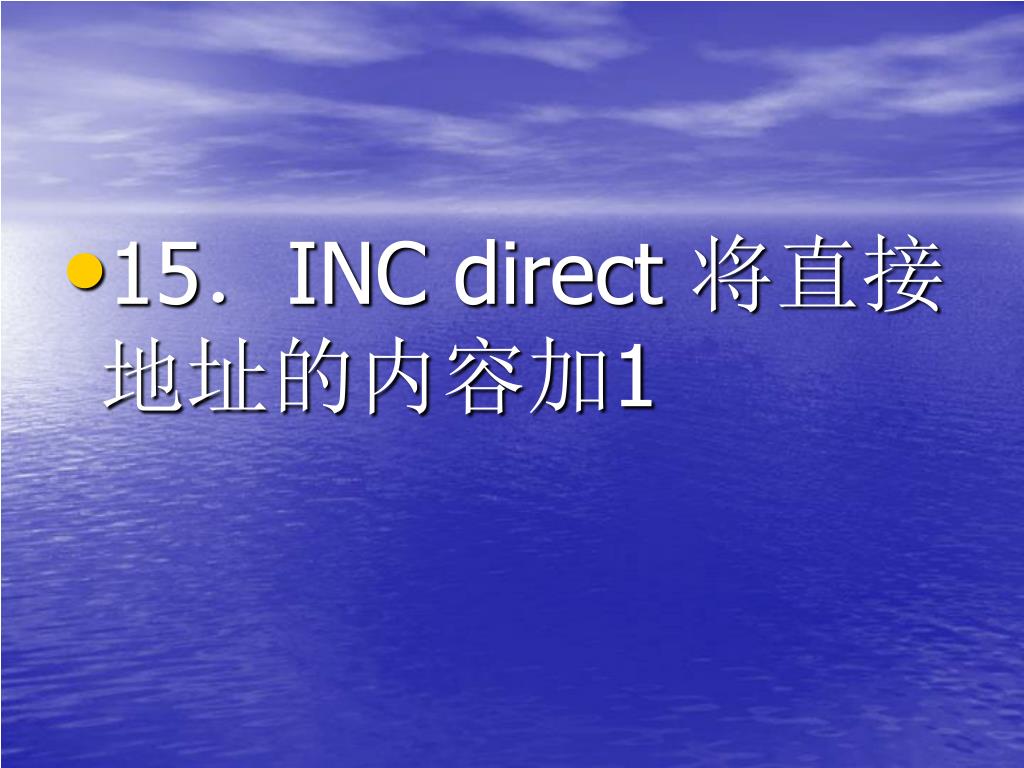

  23. 15．INC direct 将直接地址的内容加1

  24. 16．INC @Ri 将间接地址的内容加1

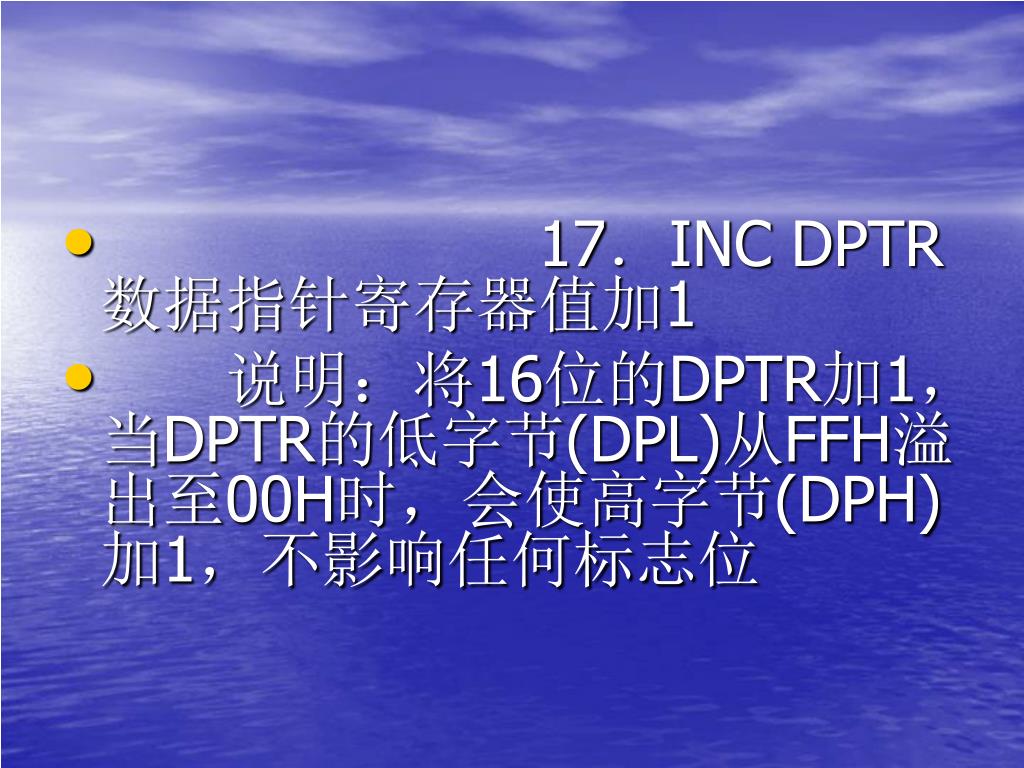

  25. 17．INC DPTR 数据指针寄存器值加1 • 　　说明：将16位的DPTR加1，当DPTR的低字节(DPL)从FFH溢出至00H时，会使高字节(DPH)加1，不影响任何标志位

  26. 18．DEC A 将累加器的值减1

  27. 19．DEC Rn 将寄存器的值减1

  28. 20．DEC direct 将直接地址的内容减1

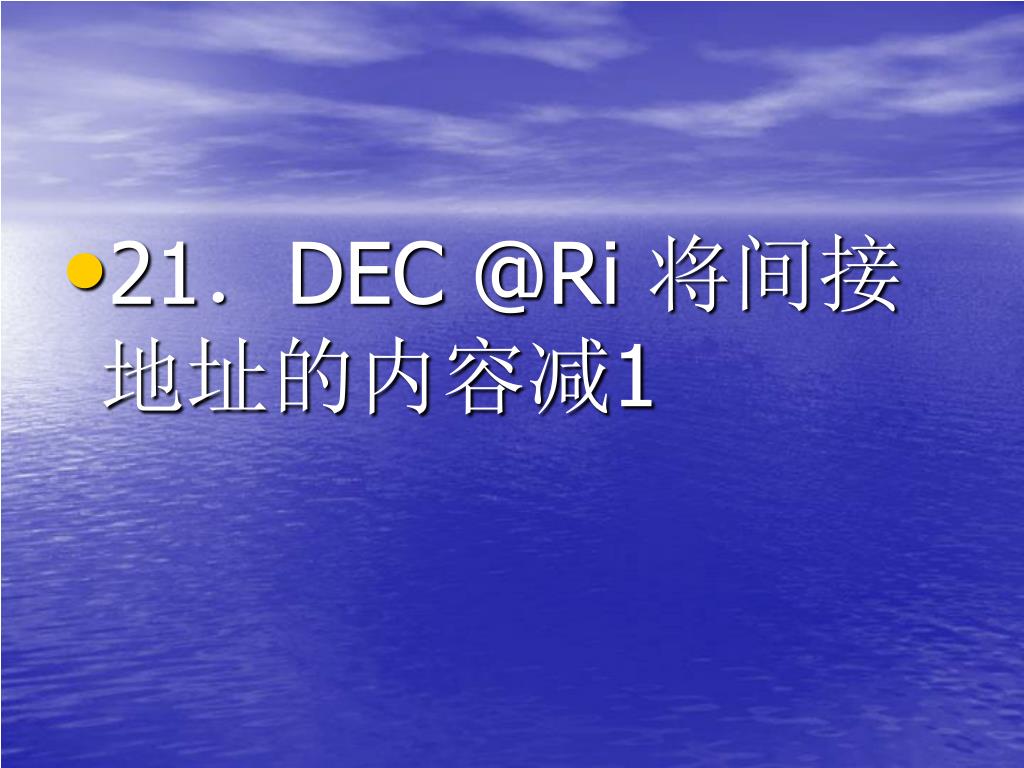

  29. 21．DEC @Ri 将间接地址的内容减1

  30. 22．MUL AB 将累加器的值与B寄存器的值相乘，乘积的低位字节存回累加器，高位字节存回B寄存器

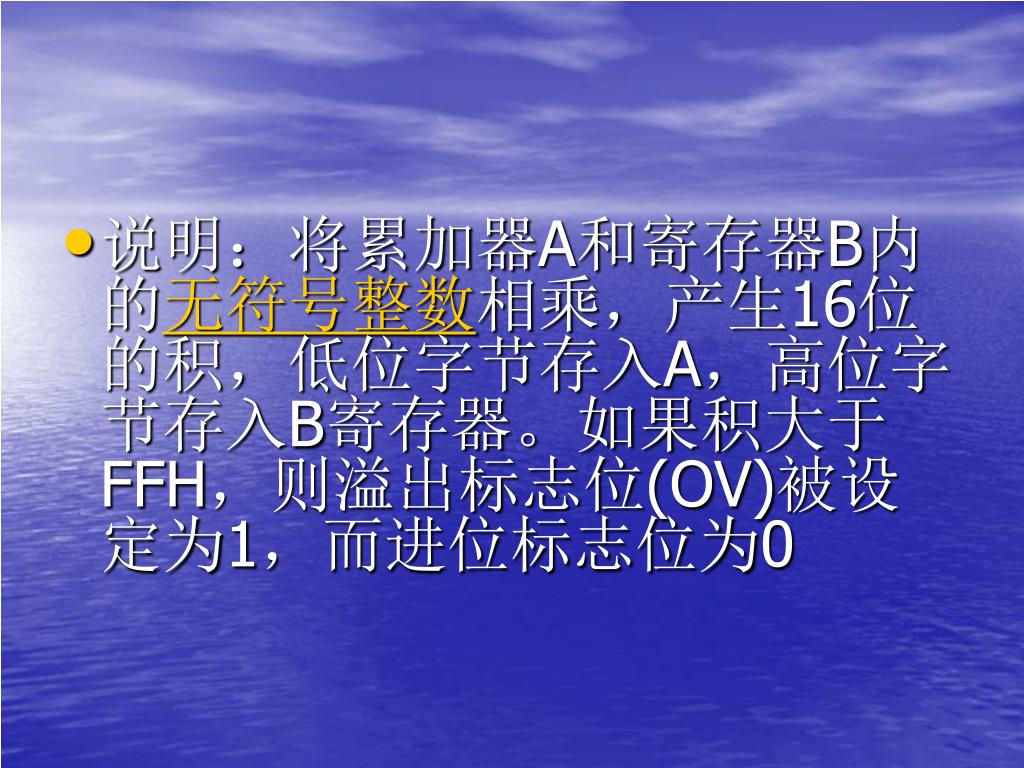

  31. 说明：将累加器A和寄存器B内的无符号整数相乘，产生16位的积，低位字节存入A，高位字节存入B寄存器。如果积大于FFH，则溢出标志位(OV)被设定为1，而进位标志位为0说明：将累加器A和寄存器B内的无符号整数相乘，产生16位的积，低位字节存入A，高位字节存入B寄存器。如果积大于FFH，则溢出标志位(OV)被设定为1，而进位标志位为0

  32. 23．DIV AB 将累加器的值除以B寄存器的值，结果的商存回累加器，余数存回B寄存器

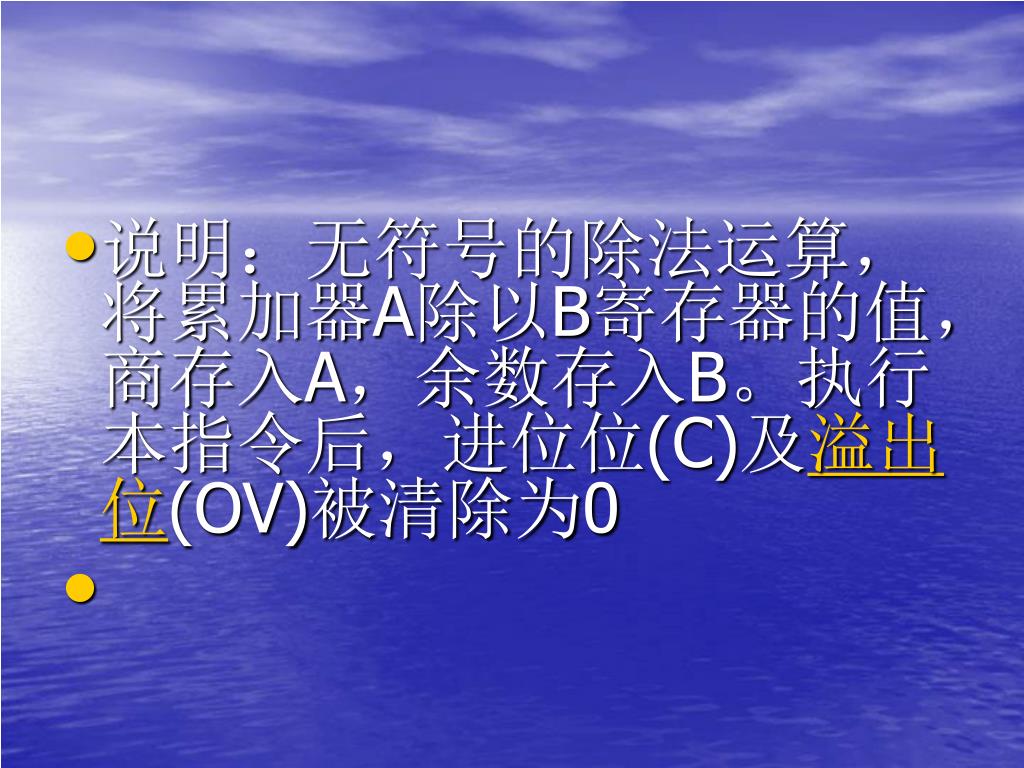

  33. 说明：无符号的除法运算，将累加器A除以B寄存器的值，商存入A，余数存入B。执行本指令后，进位位(C)及溢出位(OV)被清除为0说明：无符号的除法运算，将累加器A除以B寄存器的值，商存入A，余数存入B。执行本指令后，进位位(C)及溢出位(OV)被清除为0

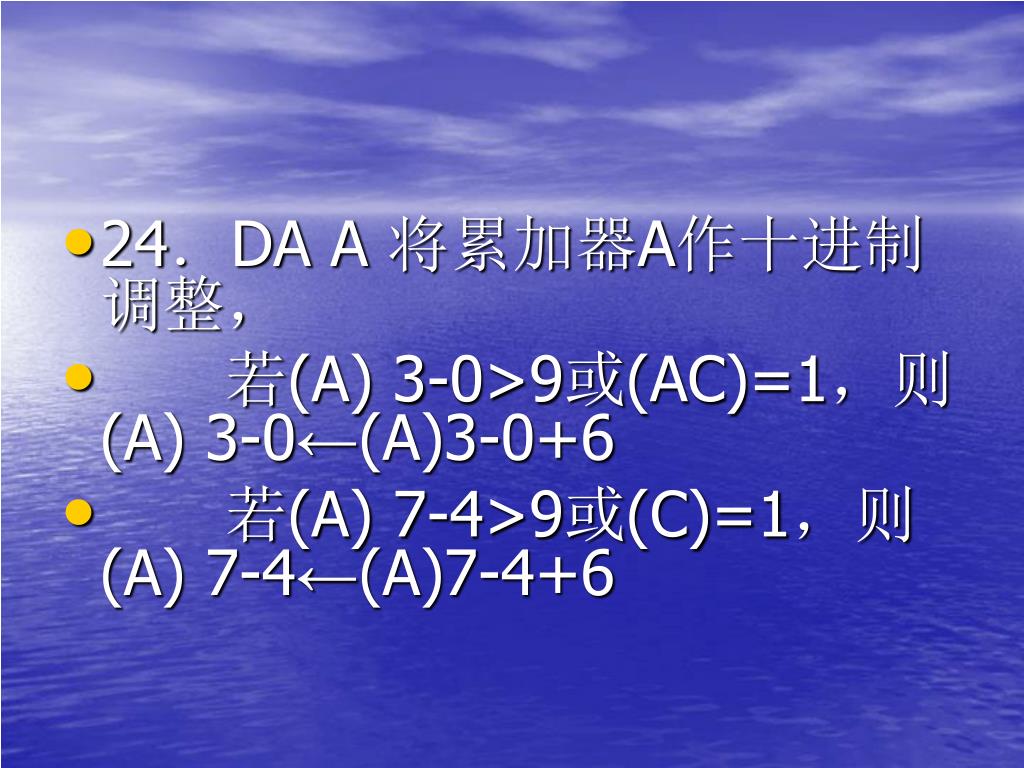

  34. 24．DA A 将累加器A作十进制调整， • 　　若(A) 3-0>9或(AC)=1，则(A) 3-0←(A)3-0+6 • 　　若(A) 7-4>9或(C)=1，则(A) 7-4←(A)7-4+6

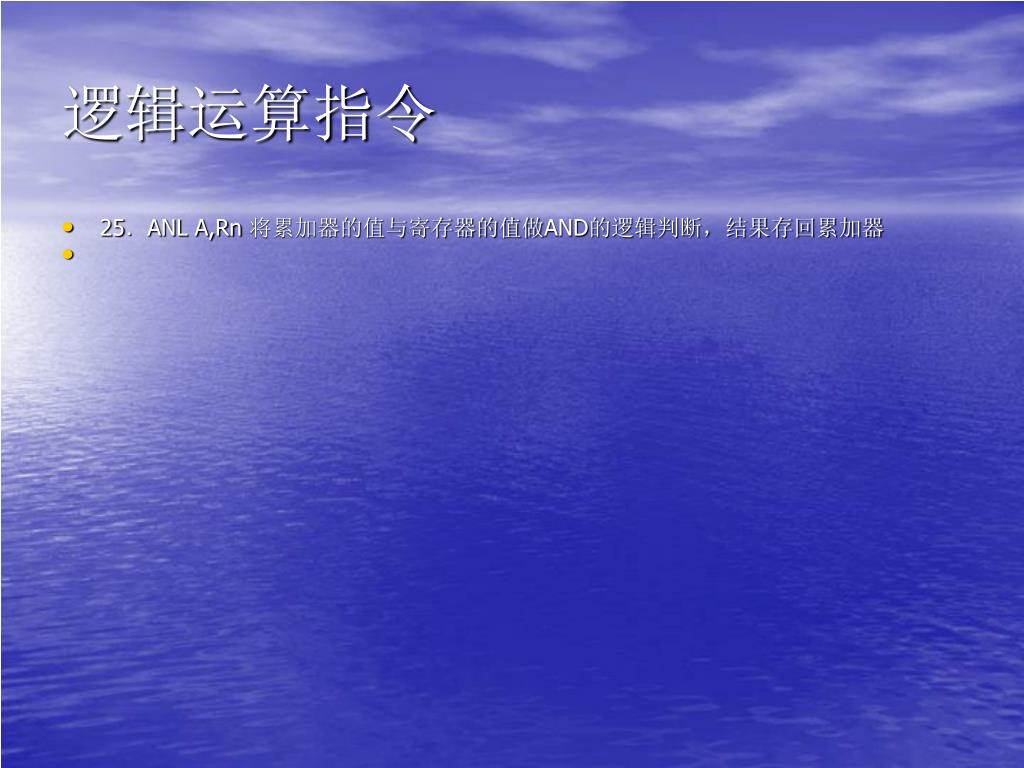

  35. 逻辑运算指令 • 25．ANL A,Rn 将累加器的值与寄存器的值做AND的逻辑判断，结果存回累加器

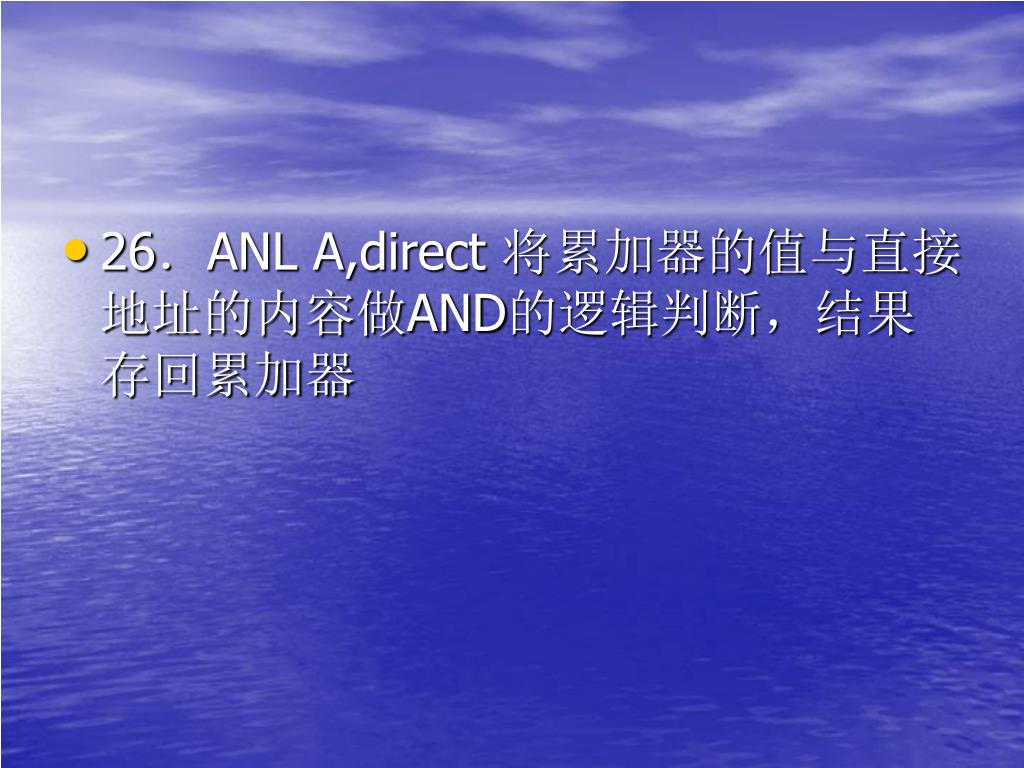

  36. 26．ANL A,direct 将累加器的值与直接地址的内容做AND的逻辑判断，结果存回累加器

  37. 27．ANL A,@Ri 将累加器的值与间接地址的内容做AND的逻辑判断，结果存回累加器

  38. 28．ANL A,#data 将累加器的值与常数做AND的逻辑判断，结果存回累加器

  39. 29．ANL direct,A 将直接地址的内容与累加器的值做AND的逻辑判断，结果存回该直接地址

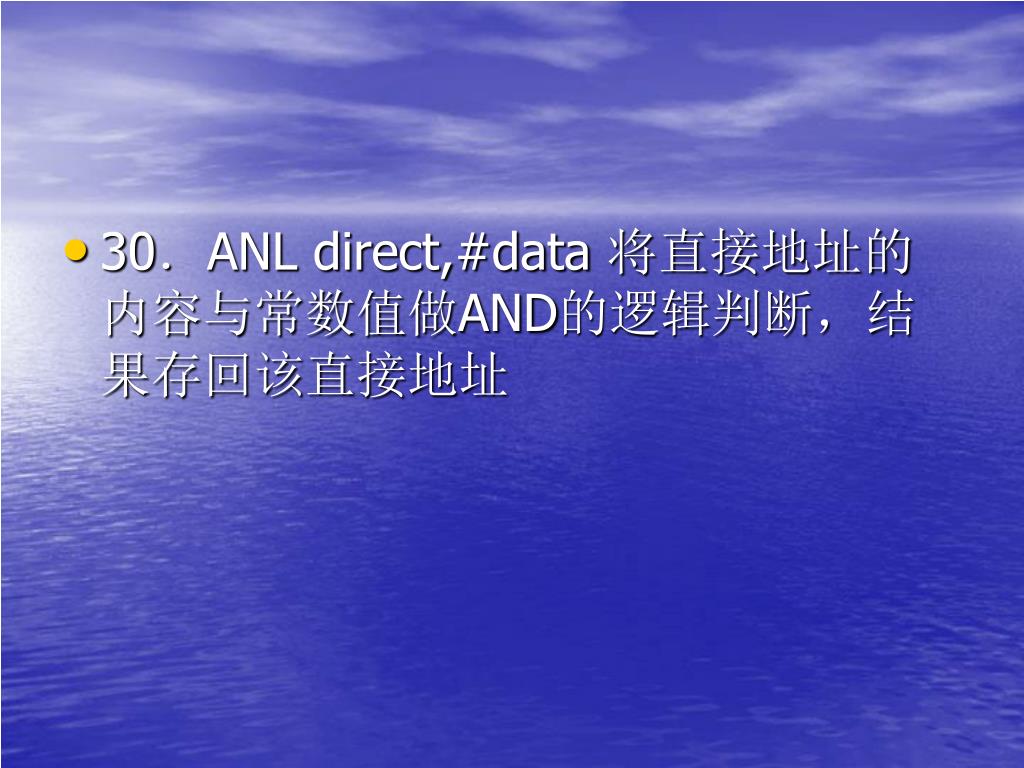

  40. 30．ANL direct,#data 将直接地址的内容与常数值做AND的逻辑判断，结果存回该直接地址

  41. 31．ORL A,Rn 将累加器的值与寄存器的值做OR的逻辑判断，结果存回累加器

  42. 32．ORL A,direct 将累加器的值与直接地址的内容做OR的逻辑判断，结果存回累加器

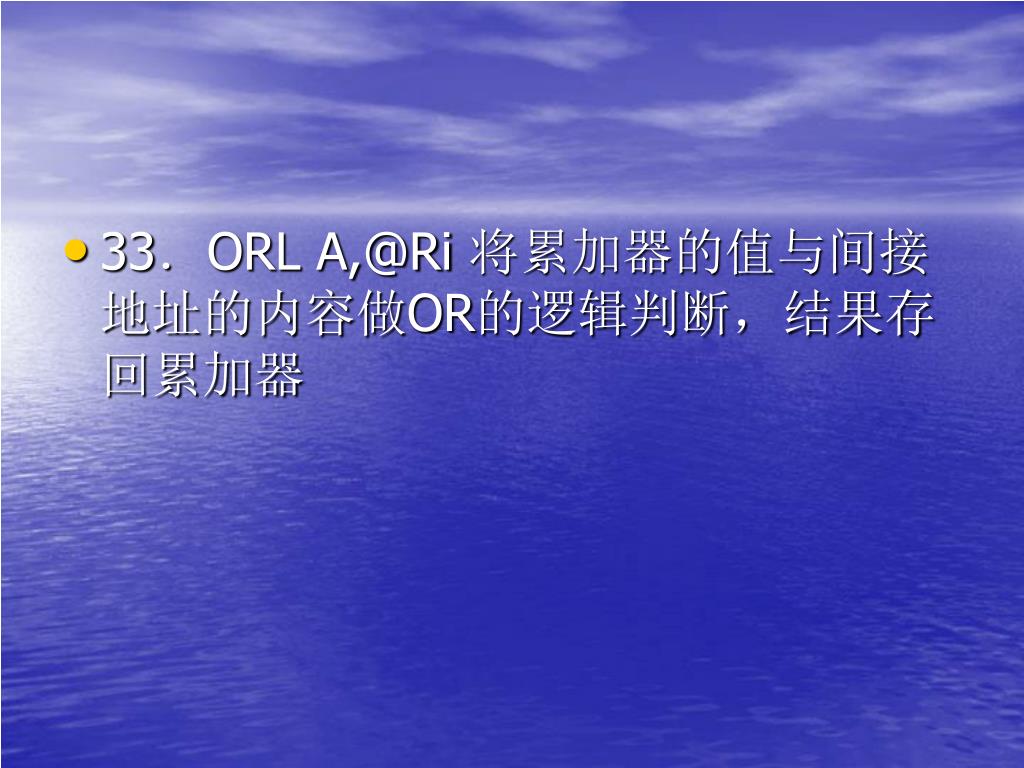

  43. 33．ORL A,@Ri 将累加器的值与间接地址的内容做OR的逻辑判断，结果存回累加器

  44. 34．ORL A,#data 将累加器的值与常数做OR的逻辑判断，结果存回累加器

  45. 35．ORL direct,A 将直接地址的内容与累加器的值做OR的逻辑判断，结果存回该直接地址

  46. 36．ORL direct,#data 将直接地址的内容与常数值做OR的逻辑判断，结果存回该直接地址

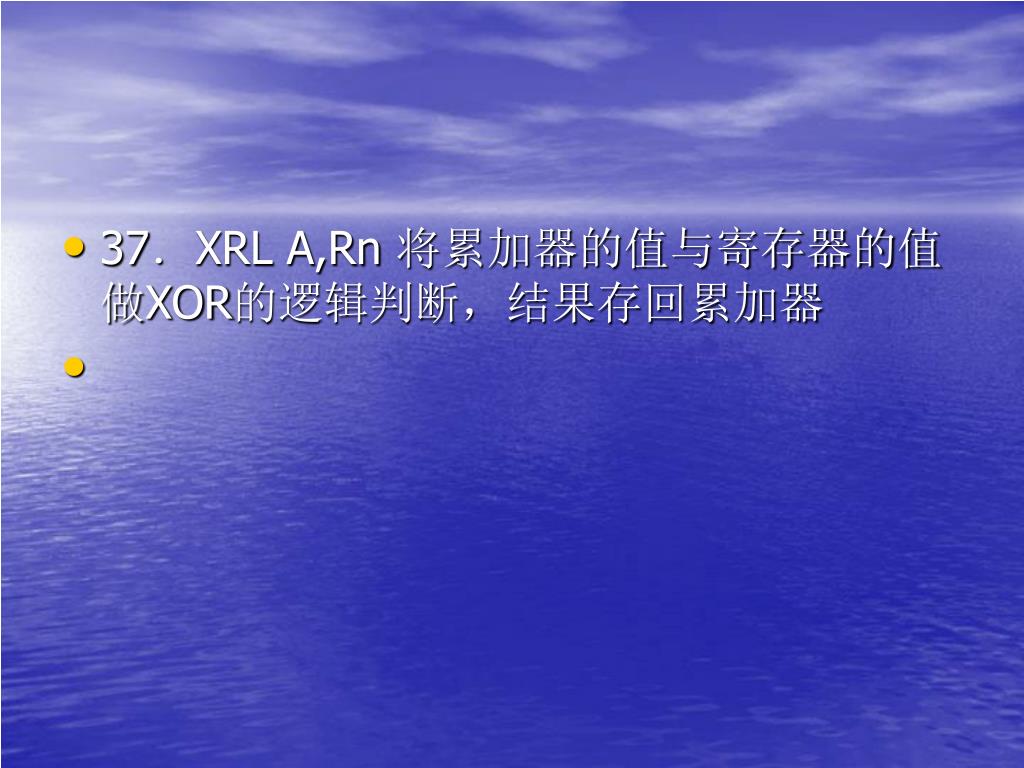

  47. 37．XRL A,Rn 将累加器的值与寄存器的值做XOR的逻辑判断，结果存回累加器

  48. 38．XRL A,direct 将累加器的值与直接地址的内容做XOR的逻辑判断，结果存回累加器

  49. 39．XRL A,@Ri 将累加器的值与间接地扯的内容做XOR的逻辑判断，结果存回累加器

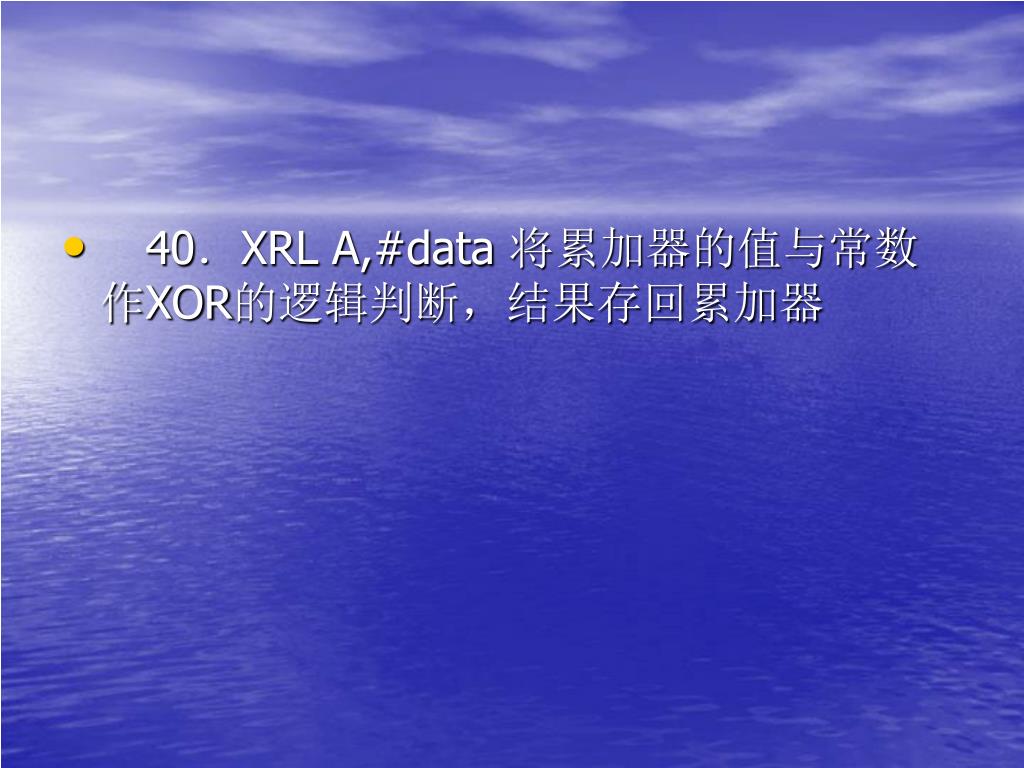

  50. 40．XRL A,#data 将累加器的值与常数作XOR的逻辑判断，结果存回累加器
