Képek

1. Képek Raszter és vektor Nagy Gyula YMÉK

2. Képek készítése programokkal • A két lehetőség: a vektorgrafikus vagy pixelgrafikus programok . • A vektorgrafikus programokkal alkalmasabbak műszaki rajzok (CAD), egyszerű vonalas grafikák, vagy hosszabb szövegek kezelésére CorelDraw • A pixelgrafikus rajzolóprogramokkal illusztrációkat, fotótechnikai trükköket, érdekes effektusokat készíthetünk.

3. képfelbontás • A képfelbontás a képpontok távolságára jellemző adat. Mértékegysége a képpont/hüvelyk (pixels per inch, ppi). • Ha egy kép felbontása 100ppi, az azt jelenti, hogy egy négyzethüvelyknyi területen 100×100=10 000 képpont található. • A megjelenítő eszköz képfelbontását dpi-ben mérik

4. Színmélység • A bitfelbontás vagy színmélység azt mutatja meg, hogy egy képpont színét hány biten tároljuk, vagyis maximálisan hány színt használhatunk a képben. • 8 bites színmélység esetén 256 • 16 bites (High Color) színmélység esetén 65,536, • 24 bites (True Color) színmélység esetén 16,777,216 színt használhatunk. • Mekkora egy 100 ppi felbontású 6”×8” True Color kép mérete mérete? • 600×800 ×3 byte=1,5MB

5. Felbontás • A monitorfelbontás a megjelenítő eszköz képfelbontását jellemzi. A monitorok felbontás dpi-ben (pont/hüvelyk, dot per inch). • Egy 192 ppi képfelbontású kép egy 96 dpi felbontású monitoron eredeti méretének kétszeresében jelenik meg. • A kimeneti eszköz felbontása jellemzi a kész képet megjelenítő eszköz (nyomtató) felbontását. A lézernyomtatók általában 300-600-1200 dpi (pont/hüvelyk, dot per inch) felbontásúak. • A fájlméretet befolyásolja: a kép felbontása, színmélység, a fájlformátum megválasztása • Hány dpi egy olyan 8”×6”-es monitor felbontása, melyet 800×600-as méretre állítottunk?

6. Képformátumok Vektorgrafikus fájlformátumokvektorosan, matematikai eszközökkel írja le a rajzot. • Encapsulated PostScript (EPS) formátum. Ezt a formátumot az Adobe fejlesztette. PostScript nyomtatókon nyomtatható ki. • CDR, .CDT - CorelDRAW, CorelDRAW Template - a CorelDRAW vektoros fájlformátuma. (Tartalmazhat beillesztett bittérképes objektumokat is.) • .WMF - Windows Metafile - Windows alkalmazások, elsősorban az Office programjai. Microsoft-fejlesztés. Vektoros és bittérképes is lehet. • .PDF - Portable Data Format - Az Adobe Acrobat család fájlformátuma. Elsősorban szöveges fájlformátum; vektoros. Max. 800%-ig nagyítható. Tartalmazhat JPEG-tömörített, ill. tömörítetlen bittérképes elemeket is. • .DXG, .DWG, .DXF - AutoCAD rajz.

7. Színrendszerek • www.knt.vein.hu/Tantargyak/Szinmeres/5szinrendszer...

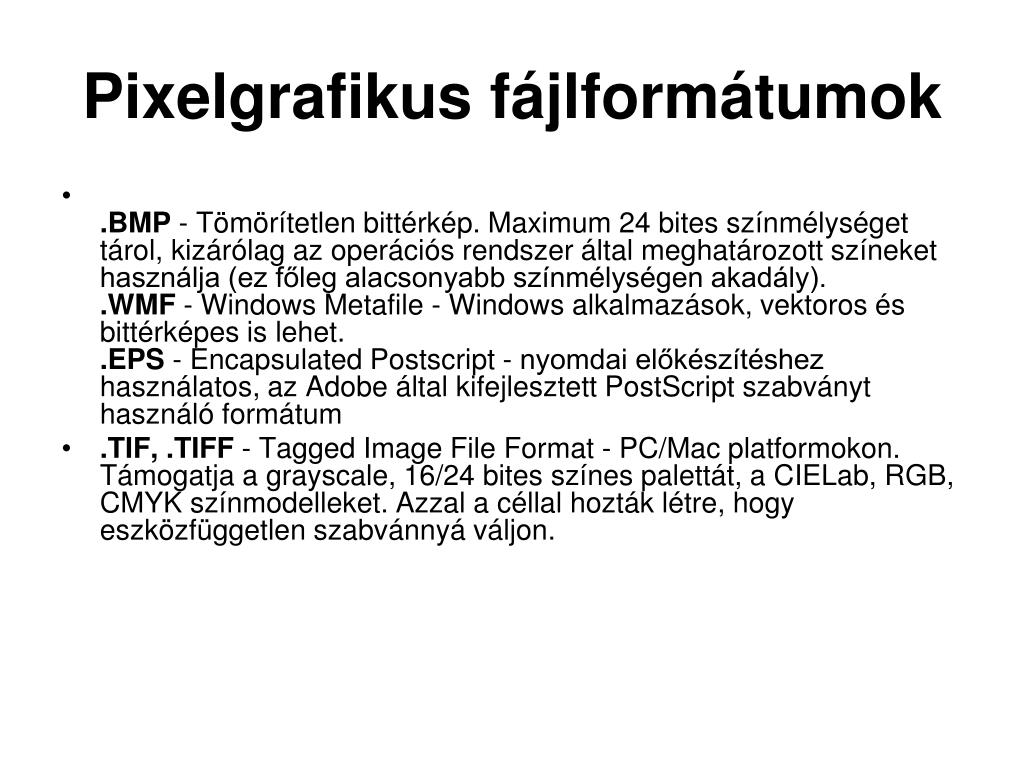

8. Pixelgrafikus fájlformátumok • .BMP - Tömörítetlen bittérkép. Maximum 24 bites színmélységet tárol, kizárólag az operációs rendszer által meghatározott színeket használja (ez főleg alacsonyabb színmélységen akadály). .WMF - Windows Metafile - Windows alkalmazások, vektoros és bittérképes is lehet. .EPS - Encapsulated Postscript - nyomdai előkészítéshez használatos, az Adobe által kifejlesztett PostScript szabványt használó formátum • .TIF, .TIFF - Tagged Image File Format - PC/Mac platformokon. Támogatja a grayscale, 16/24 bites színes palettát, a CIELab, RGB, CMYK színmodelleket. Azzal a céllal hozták létre, hogy eszközfüggetlen szabvánnyá váljon.

9. Pixelgrafikus fájlformátumok 2 • .JPG, .JPEG - Adatvesztő tömörítési eljárást használó formátum. A tömörítési arány 5:1 és 20:1 közötti (a kibontáshoz a megjelenítést végző program a megnyitáskor elvégzi azt). A JPEG formátum 24 bites színmélységet képes kezelni (több, mint 16,7 millió színt), a tömörítési eljárás azonban az emberi szem becsaphatóságán alapul, és adatvesztéssel jár. Az Internet elterjedt képfájl-formátuma.

10. JPEG képek • JPEG képek  A számítógépes grafikákhoz fejlesztették ki. • 32-bit színmélységű képek is lehetnek. • A JPEG tömörítési eljárás információ-veszteséggel jár. • A tömörítés eltávolítja azokat az elemeket, amelyek jelentősen nem rontanak minőségén. • Választhatunk: viszonylag jó minőség és a kiváló tömörítési arány.

11. A profi szerkesztők • .CPT - Corel PhotoPaint fájltípusa • .PSD - Adobe Photoshop fájlformátuma • GIMP fotóretusálás, képszerkesztés és képkészítés. http://www.ipszilon.iif.hu/gimp/section1.html

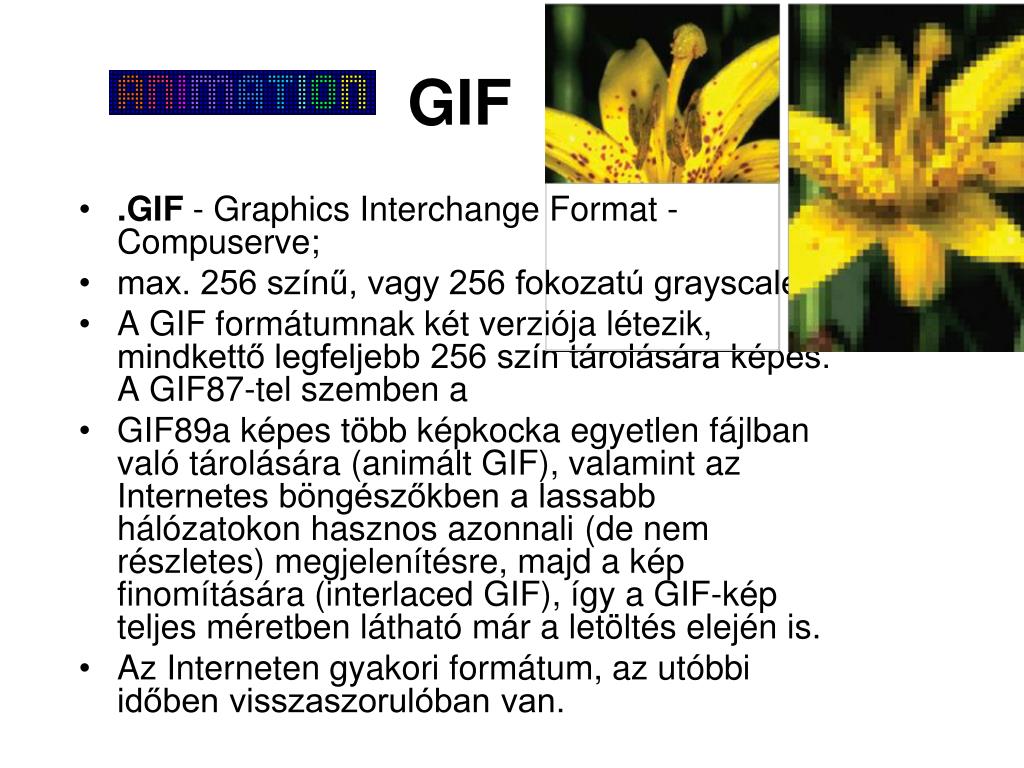

12. GIF • .GIF - Graphics Interchange Format - Compuserve; • max. 256 színű, vagy 256 fokozatú grayscale. • A GIF formátumnak két verziója létezik, mindkettő legfeljebb 256 szín tárolására képes. A GIF87-tel szemben a • GIF89a képes több képkocka egyetlen fájlban való tárolására (animált GIF), valamint az Internetes böngészőkben a lassabb hálózatokon hasznos azonnali (de nem részletes) megjelenítésre, majd a kép finomítására (interlaced GIF), így a GIF-kép teljes méretben látható már a letöltés elején is. • Az Interneten gyakori formátum, az utóbbi időben visszaszorulóban van.

13. TIFF-ből JPEG

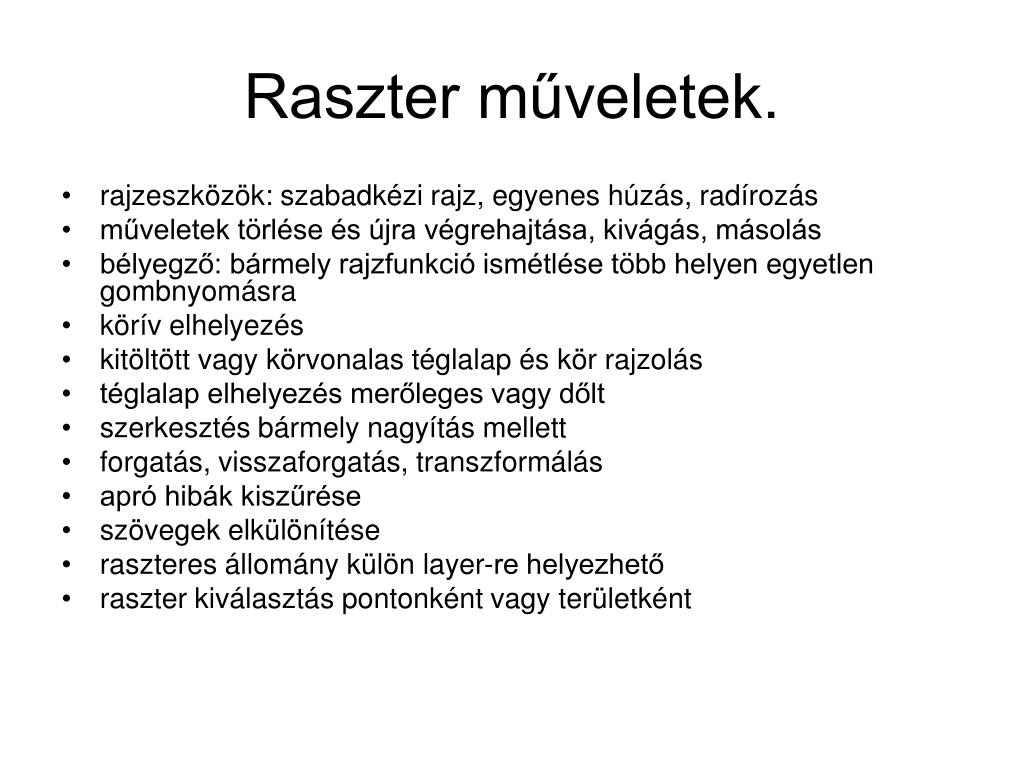

14. Raszter műveletek. • rajzeszközök: szabadkézi rajz, egyenes húzás, radírozás • műveletek törlése és újra végrehajtása, kivágás, másolás • bélyegző: bármely rajzfunkció ismétlése több helyen egyetlen gombnyomásra • körív elhelyezés • kitöltött vagy körvonalas téglalap és kör rajzolás • téglalap elhelyezés merőleges vagy dőlt • szerkesztés bármely nagyítás mellett • forgatás, visszaforgatás, transzformálás • apró hibák kiszűrése • szövegek elkülönítése • raszteres állomány külön layer-re helyezhető • raszter kiválasztás pontonként vagy területként

15. Átlátszóság

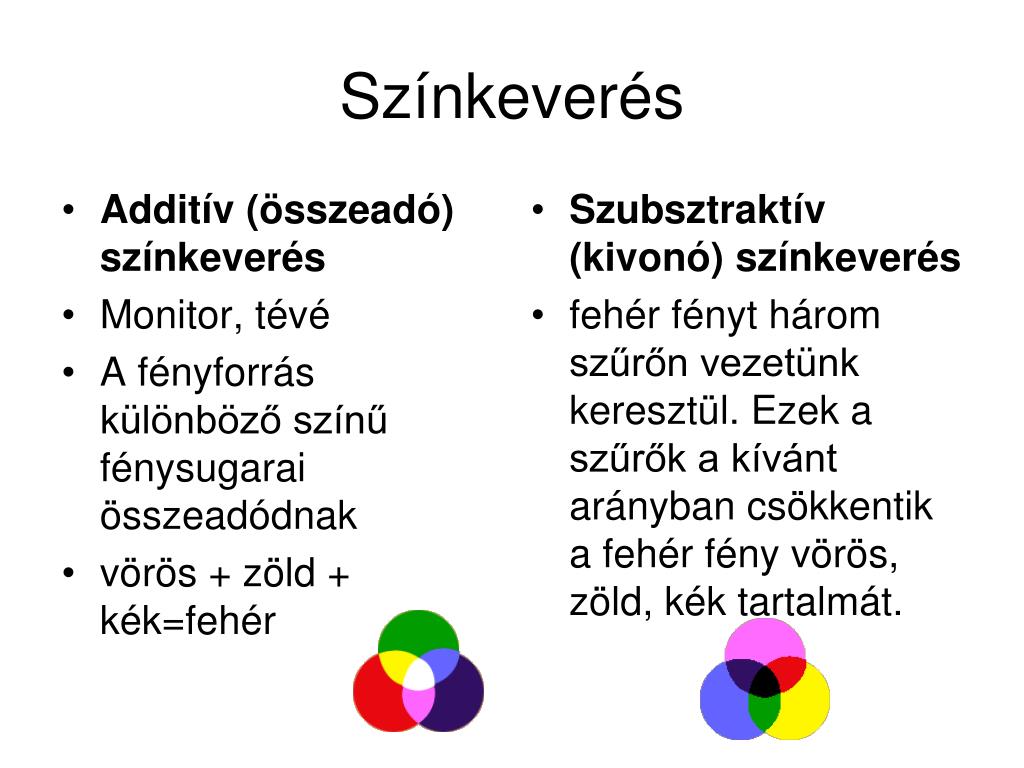

16. Additív (összeadó) színkeverés Monitor, tévé A fényforrás különböző színű fénysugarai összeadódnak vörös + zöld + kék=fehér Szubsztraktív (kivonó) színkeverés fehér fényt három szűrőn vezetünk keresztül. Ezek a szűrők a kívánt arányban csökkentik a fehér fény vörös, zöld, kék tartalmát. Színkeverés

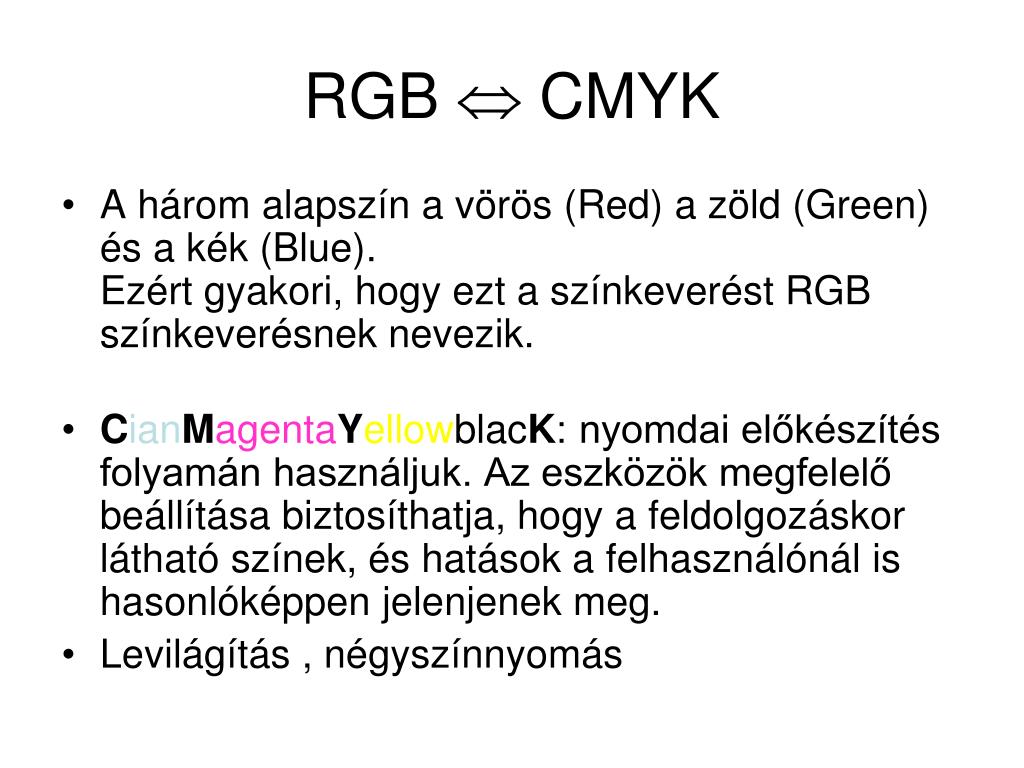

17. RGB  CMYK • A három alapszín a vörös (Red) a zöld (Green) és a kék (Blue).Ezért gyakori, hogy ezt a színkeverést RGB színkeverésnek nevezik. • CianMagentaYellowblacK: nyomdai előkészítés folyamán használjuk. Az eszközök megfelelő beállítása biztosíthatja, hogy a feldolgozáskor látható színek, és hatások a felhasználónál is hasonlóképpen jelenjenek meg. • Levilágítás , négyszínnyomás

18. Felhasznált irodalom • http://www.bibl.u-szeged.hu/~vidaa/oktatas/inf/grafika/kep.html • http://ecdlweb.uw.hu/index.html • http://www.fsz.bme.hu/~szirmay/grafika/bmehw.pdf
