单元三 建筑排水工程

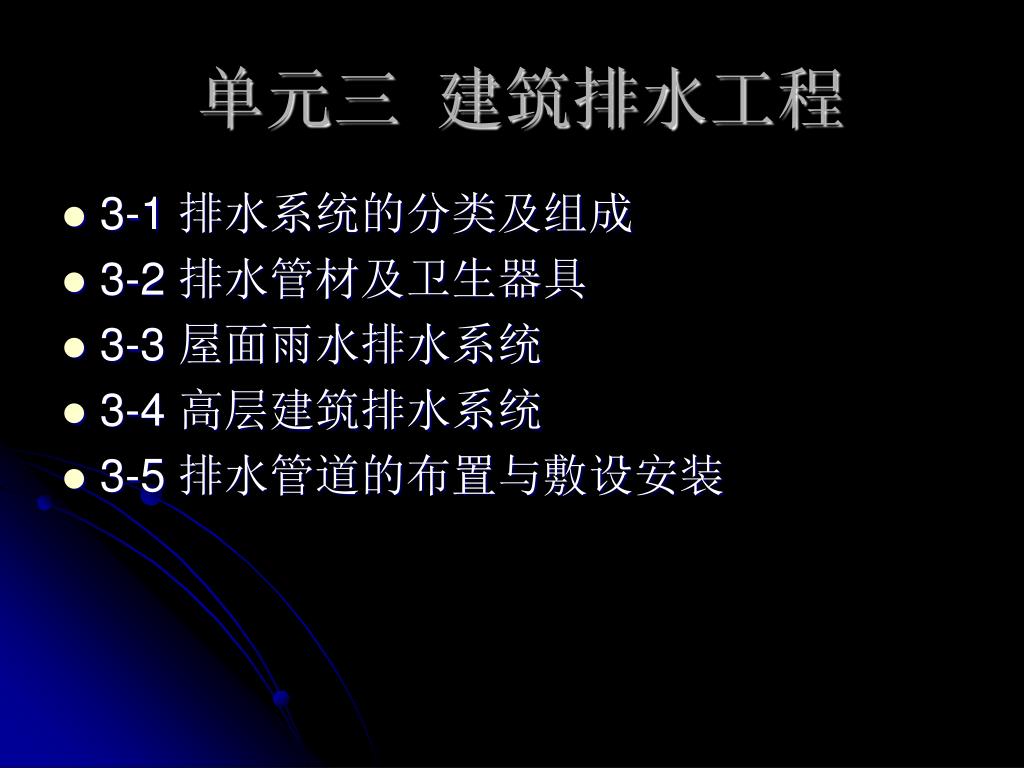

1. 单元三 建筑排水工程 • 3-1 排水系统的分类及组成 • 3-2 排水管材及卫生器具 • 3-3 屋面雨水排水系统 • 3-4 高层建筑排水系统 • 3-5 排水管道的布置与敷设安装

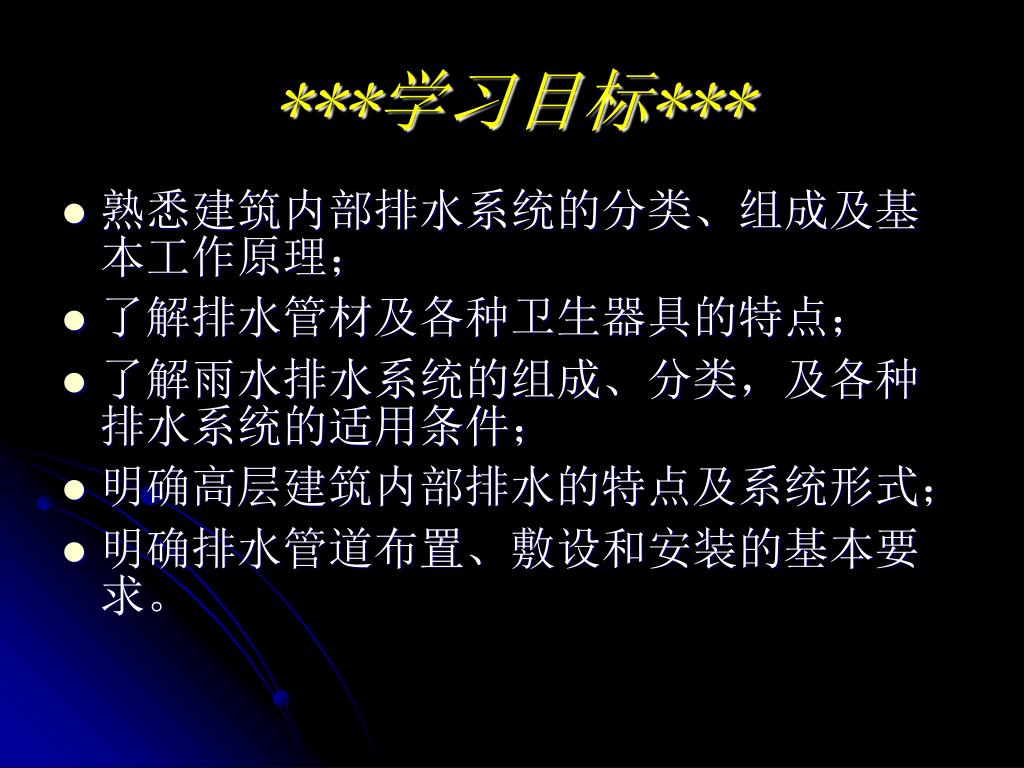

2. ***学习目标*** • 熟悉建筑内部排水系统的分类、组成及基本工作原理； • 了解排水管材及各种卫生器具的特点； • 了解雨水排水系统的组成、分类，及各种排水系统的适用条件； • 明确高层建筑内部排水的特点及系统形式； • 明确排水管道布置、敷设和安装的基本要求。

3. 3-1 排水系统的分类及组成 建筑内部排水系统的任务，就是将建筑物内卫生器具和生产设备产生的污（废）水，以及降落在屋面上的雨、雪水加以收集后顺利畅通地排到室外排水管网中去。 （一）建筑排水系统的分类 1．生活排水系统 生活排水系统用来排除民用住宅建筑、公共建筑以及工业企业生活间的生活污、废水，包括盥洗、洗涤，以及粪便冲洗水等。 2．工业废水排水系统 用于排除生产过程中产生的工业废水。 3. 雨水排水系统 排除屋面雨水、雪水的系统。雨水、雪水较清洁，可以直接排入水体或城市雨水系统。

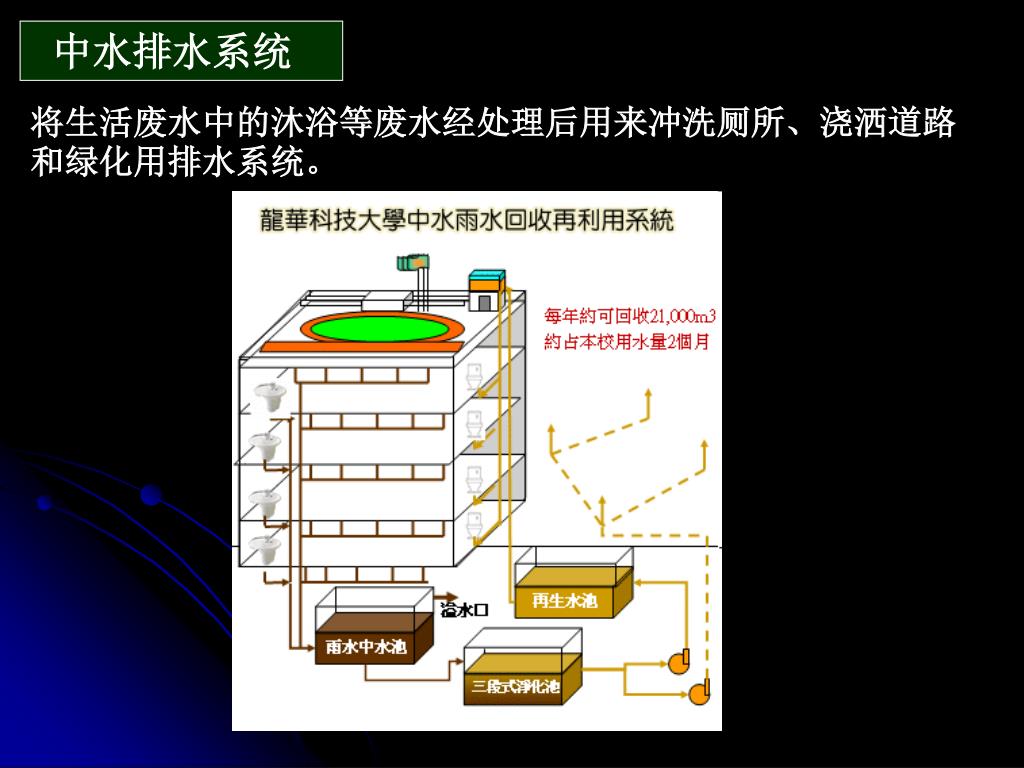

4. 中水排水系统 将生活废水中的沐浴等废水经处理后用来冲洗厕所、浇洒道路和绿化用排水系统。

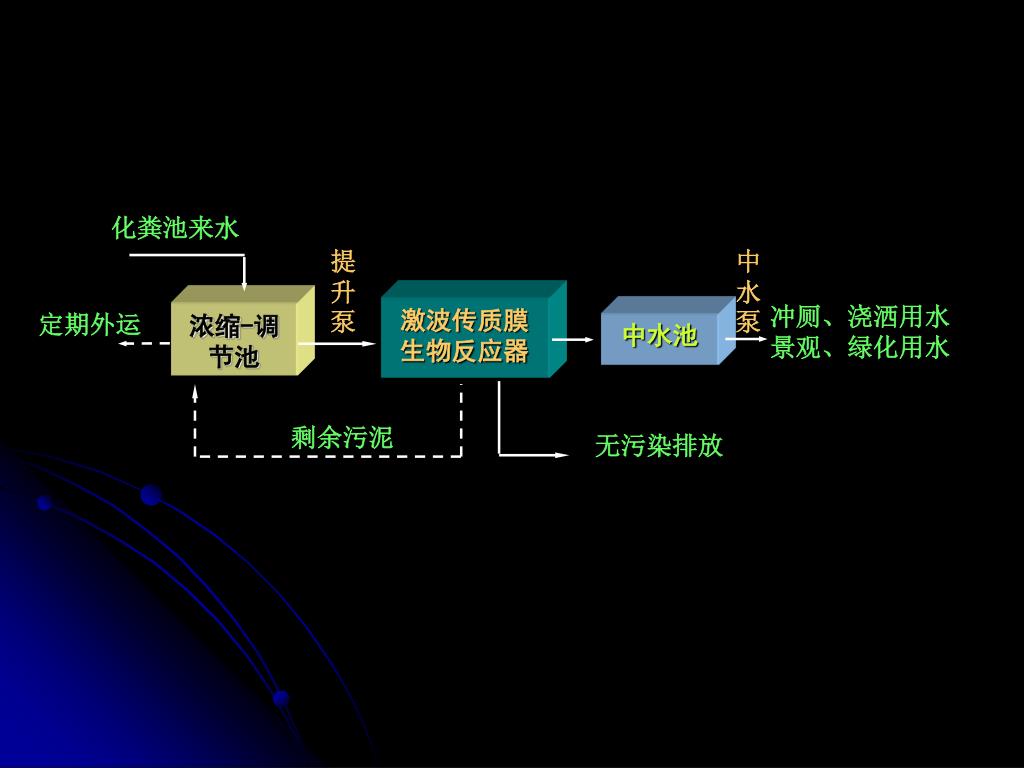

5. 化粪池来水 提升泵 中水泵 激波传质膜生物反应器 定期外运 浓缩-调节池 中水池 剩余污泥 无污染排放 冲厕、浇洒用水 景观、绿化用水

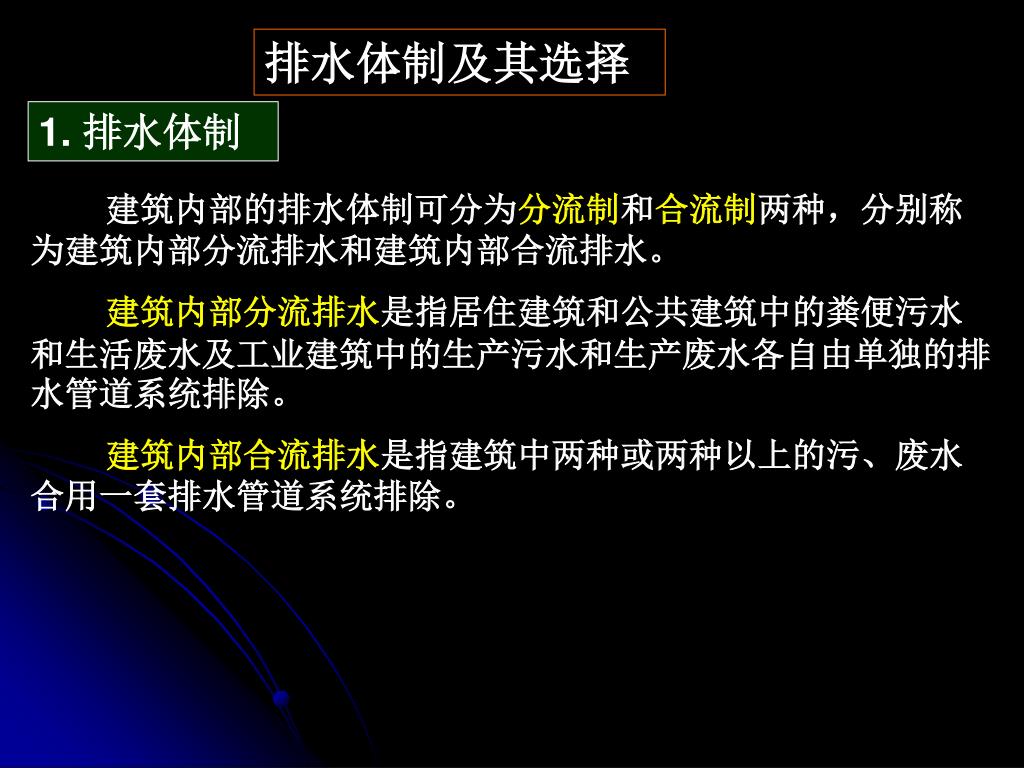

6. 排水体制及其选择 1. 排水体制 建筑内部的排水体制可分为分流制和合流制两种，分别称为建筑内部分流排水和建筑内部合流排水。 建筑内部分流排水是指居住建筑和公共建筑中的粪便污水和生活废水及工业建筑中的生产污水和生产废水各自由单独的排水管道系统排除。 建筑内部合流排水是指建筑中两种或两种以上的污、废水合用一套排水管道系统排除。

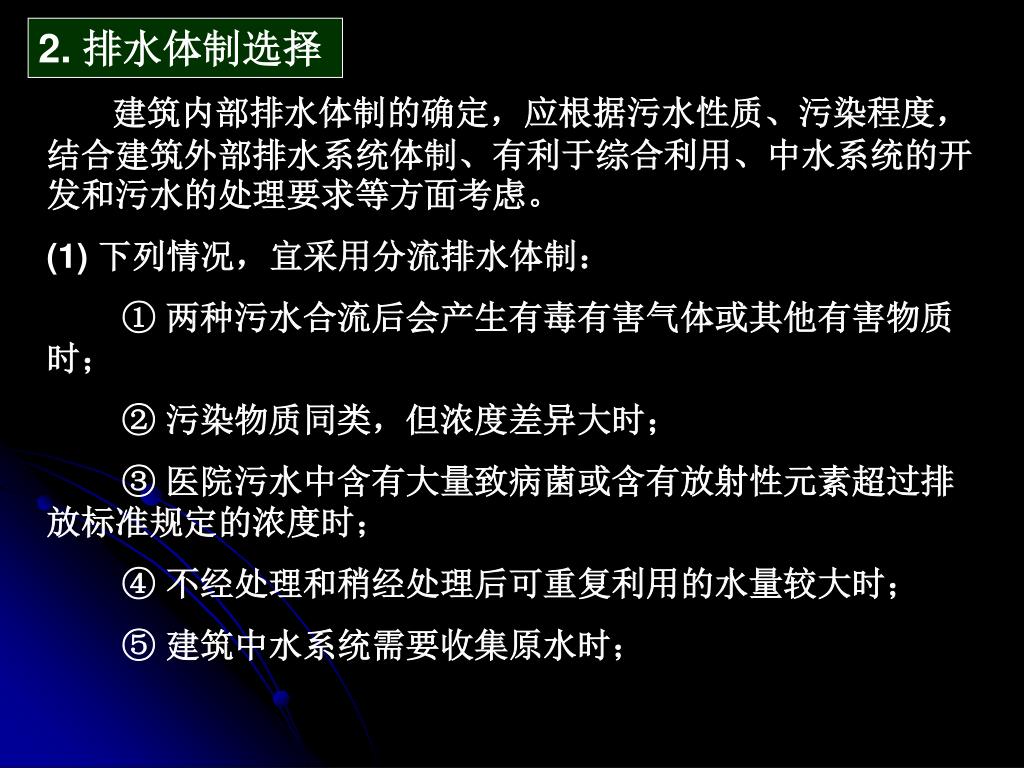

7. 2. 排水体制选择 建筑内部排水体制的确定，应根据污水性质、污染程度，结合建筑外部排水系统体制、有利于综合利用、中水系统的开发和污水的处理要求等方面考虑。 (1) 下列情况，宜采用分流排水体制： ① 两种污水合流后会产生有毒有害气体或其他有害物质时； ② 污染物质同类，但浓度差异大时； ③ 医院污水中含有大量致病菌或含有放射性元素超过排放标准规定的浓度时； ④ 不经处理和稍经处理后可重复利用的水量较大时； ⑤ 建筑中水系统需要收集原水时；

8. ⑥ 餐饮业和厨房洗涤水中含有大量油脂时； ⑦ 工业废水中含有贵重工业原料需回收利用及夹有大量矿物质或有毒和有害物质需要单独处理时； ⑧ 锅炉、水加热器等加热设备排水水温超过40℃等。 (2) 下列情况，宜采用合流排水体制： ① 城市有污水处理厂，生活废水不需回用时； ② 生产污水与生活污水性质相似时。

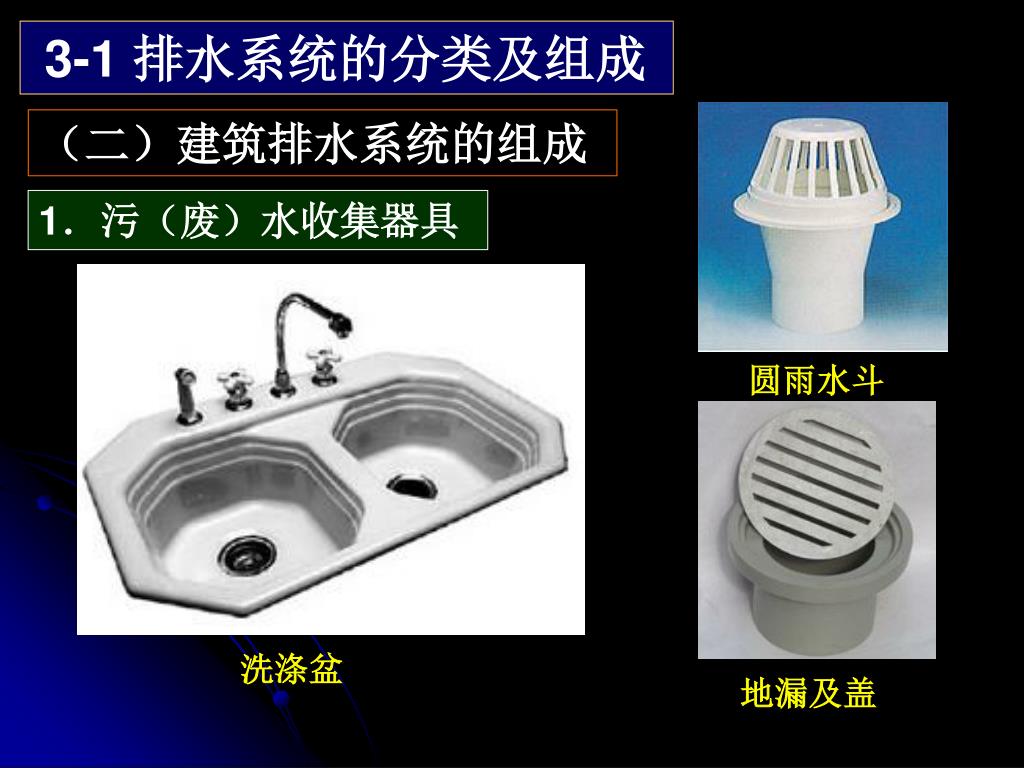

9. 3-1 排水系统的分类及组成 （二）建筑排水系统的组成 1．污（废）水收集器具 圆雨水斗 洗涤盆 地漏及盖

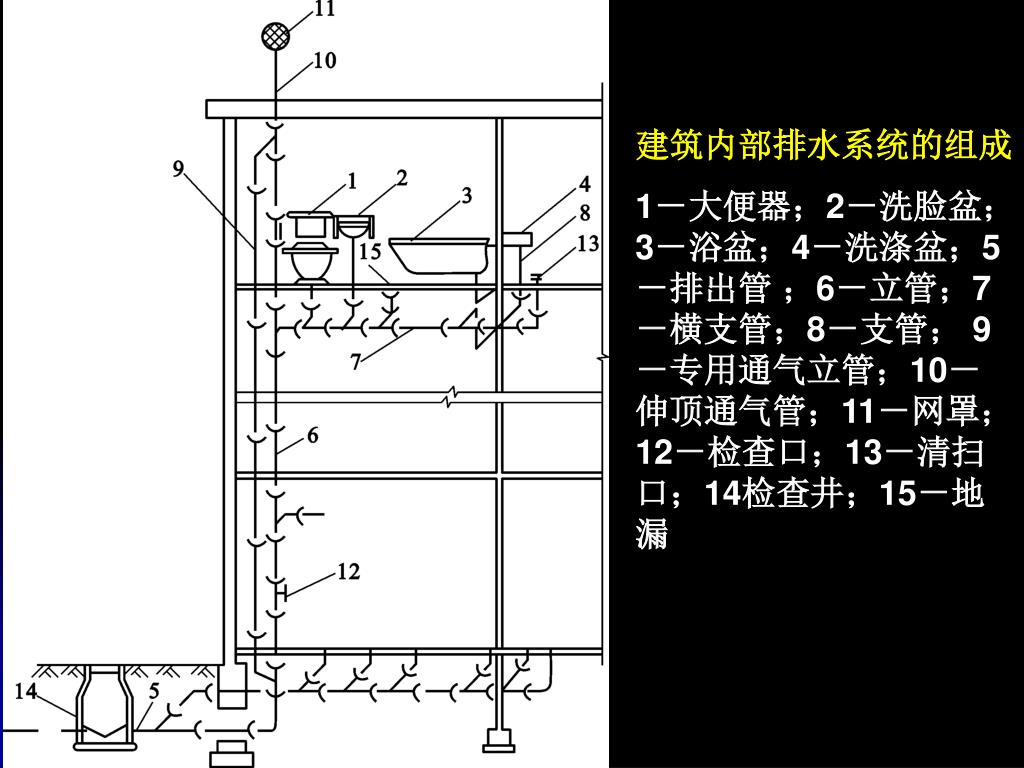

12. 建筑内部排水系统的组成 1－大便器；2－洗脸盆；3－浴盆；4－洗涤盆；5－排出管 ；6－立管；7－横支管；8－支管； 9－专用通气立管；10－伸顶通气管；11－网罩；12－检查口；13－清扫口；14检查井；15－地漏

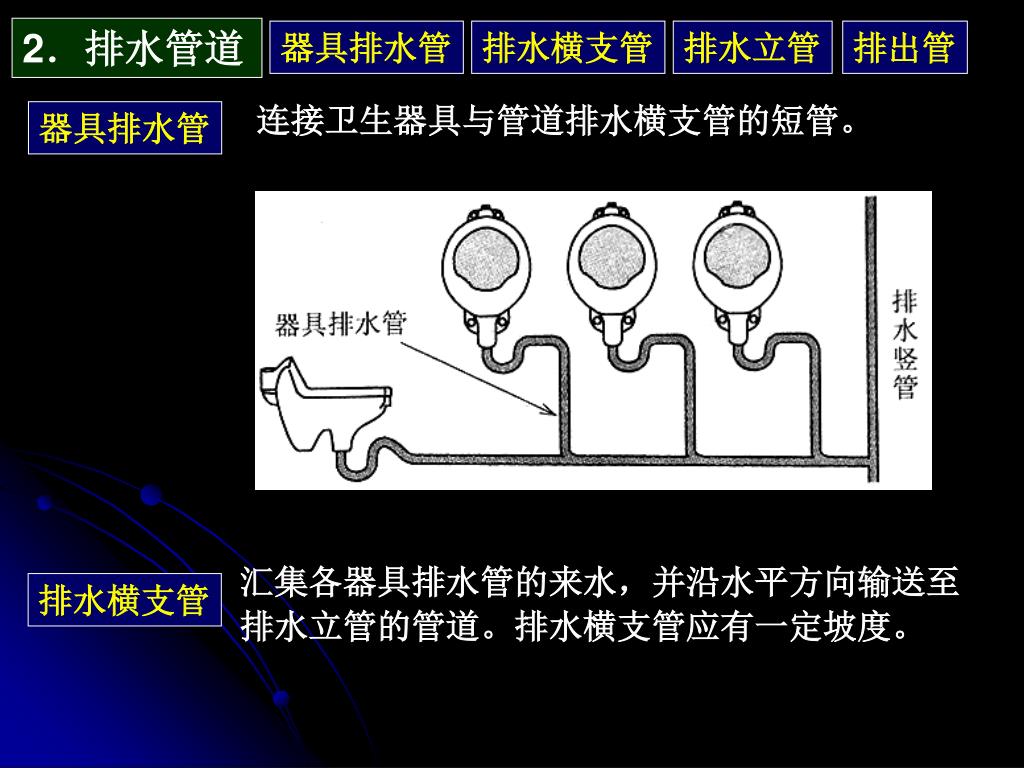

13. 2．排水管道 器具排水管 排水横支管 排水立管 排出管 连接卫生器具与管道排水横支管的短管。 器具排水管 汇集各器具排水管的来水，并沿水平方向输送至排水立管的管道。排水横支管应有一定坡度。 排水横支管

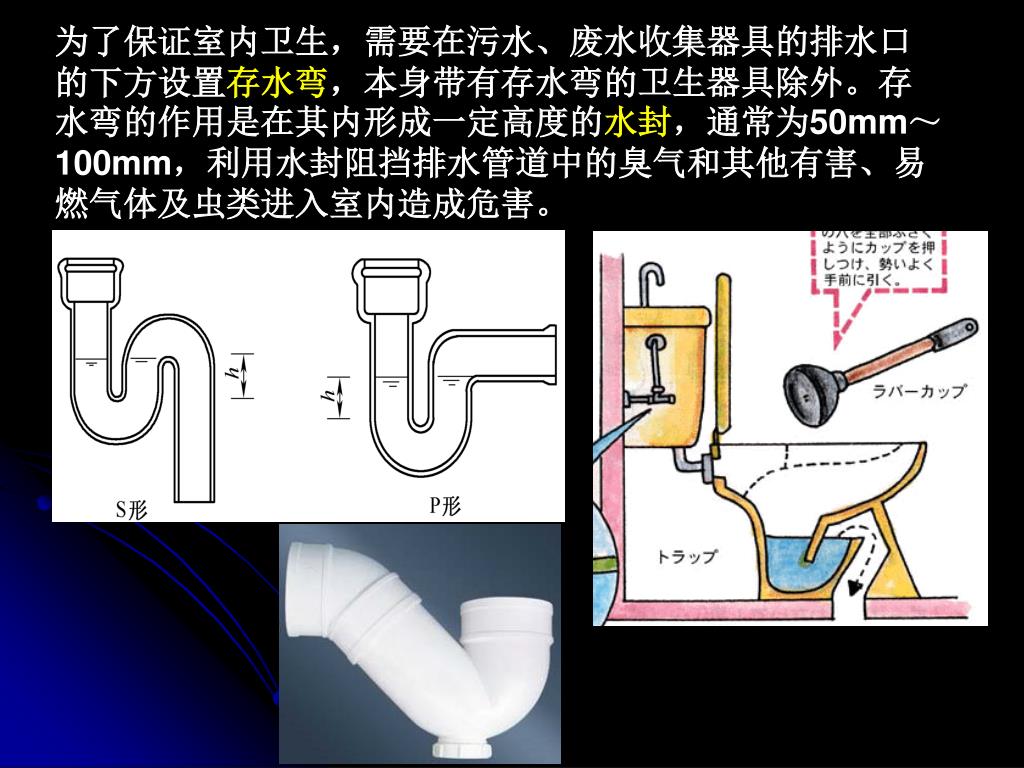

15. 为了保证室内卫生，需要在污水、废水收集器具的排水口的下方设置存水弯，本身带有存水弯的卫生器具除外。存水弯的作用是在其内形成一定高度的水封，通常为50mm～100mm，利用水封阻挡排水管道中的臭气和其他有害、易燃气体及虫类进入室内造成危害。为了保证室内卫生，需要在污水、废水收集器具的排水口的下方设置存水弯，本身带有存水弯的卫生器具除外。存水弯的作用是在其内形成一定高度的水封，通常为50mm～100mm，利用水封阻挡排水管道中的臭气和其他有害、易燃气体及虫类进入室内造成危害。

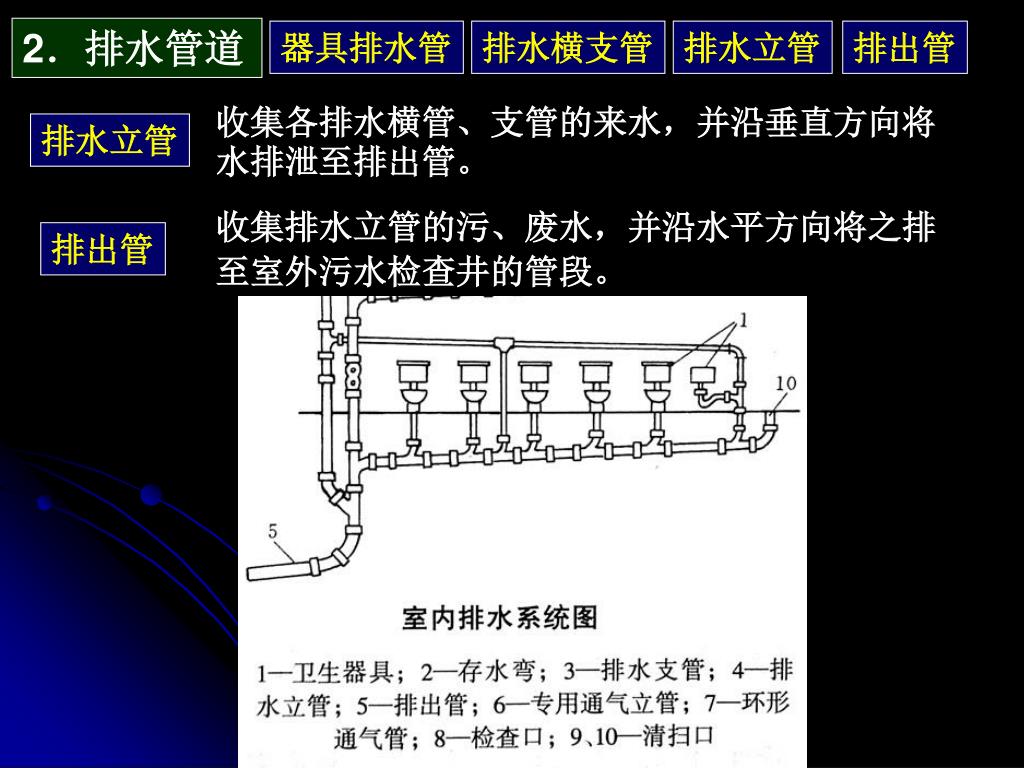

16. 2．排水管道 器具排水管 排水横支管 排水立管 排出管 收集各排水横管、支管的来水，并沿垂直方向将水排泄至排出管。 排水立管 收集排水立管的污、废水，并沿水平方向将之排至室外污水检查井的管段。 排出管

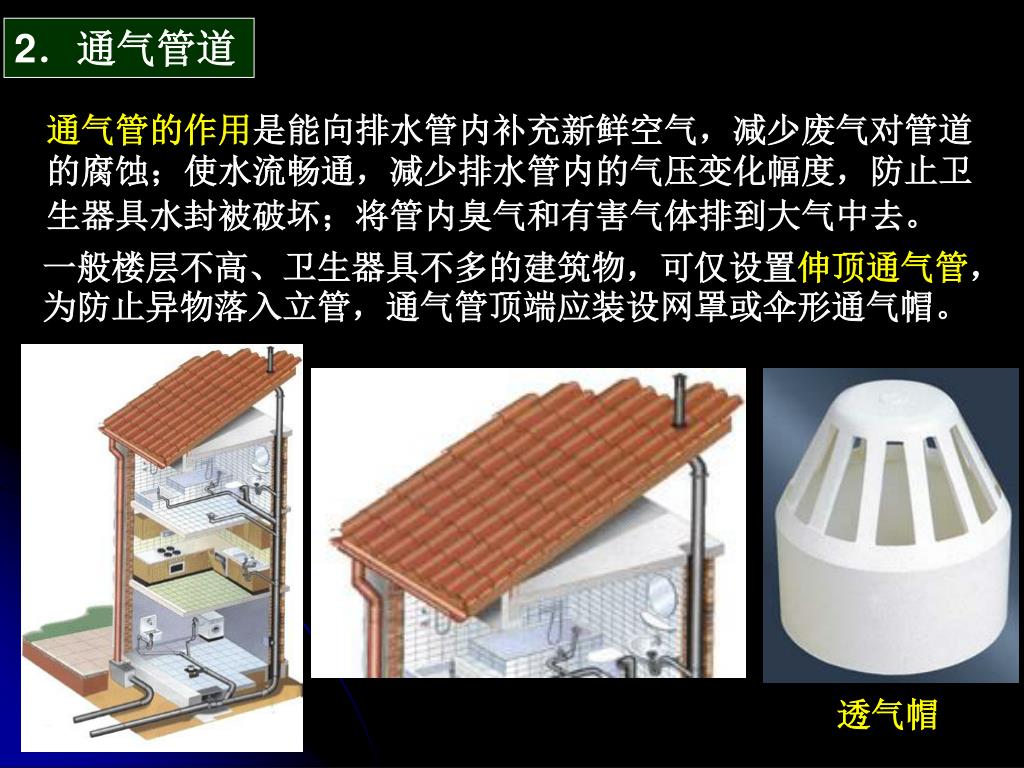

17. 2．通气管道 通气管的作用是能向排水管内补充新鲜空气，减少废气对管道的腐蚀；使水流畅通，减少排水管内的气压变化幅度，防止卫生器具水封被破坏；将管内臭气和有害气体排到大气中去。 一般楼层不高、卫生器具不多的建筑物，可仅设置伸顶通气管，为防止异物落入立管，通气管顶端应装设网罩或伞形通气帽。 透气帽

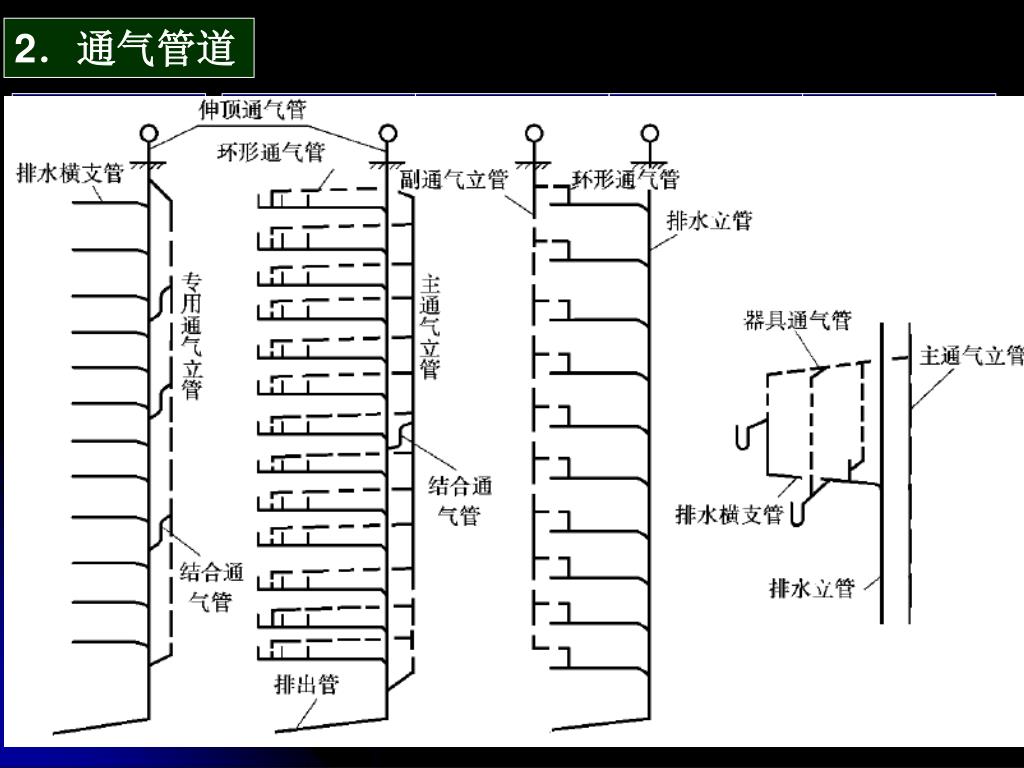

18. 2．通气管道 伸顶通气管 器具通气管 环形通气管 专用通气管 结合通气管 （1）器具通气管 专门为卫生器具设置的通气管， （2）环形通气管 指在多个卫生器具的排水横支管上，从最始端卫生器具的下游端接至通气立管的那一段通气管。 （3）专用通气管 指仅与排水立管连接的竖向通气管道。 （4）结合通气管 指排水立管与主通气立管的连接管段。

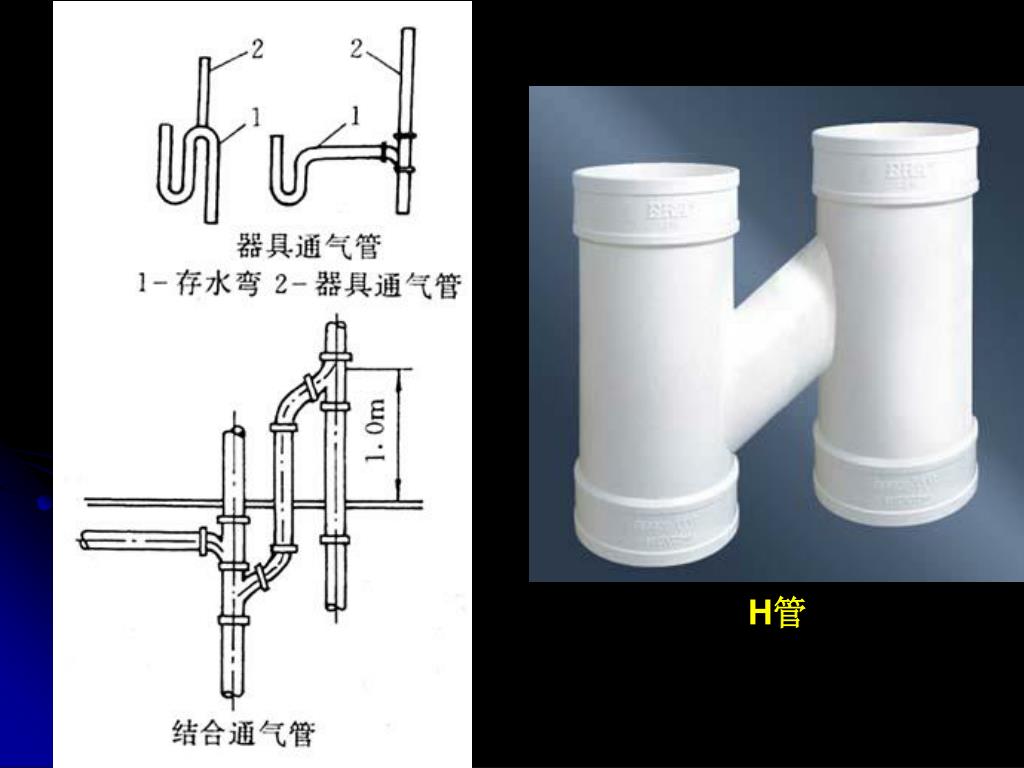

20. H管

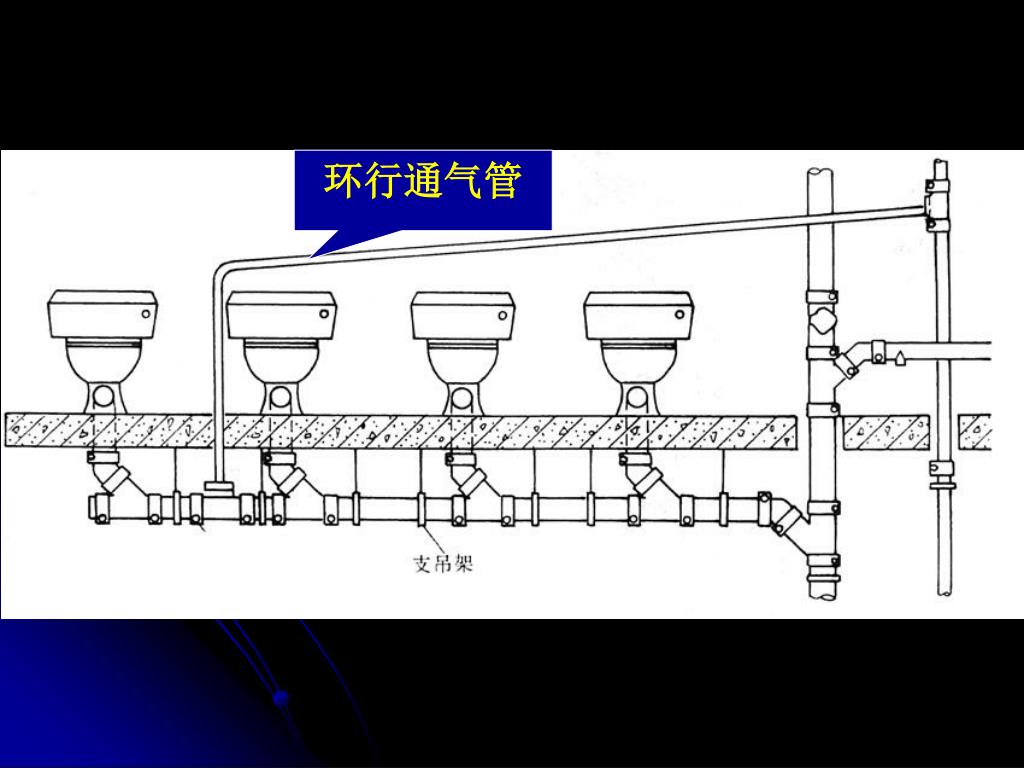

21. 环行通气管

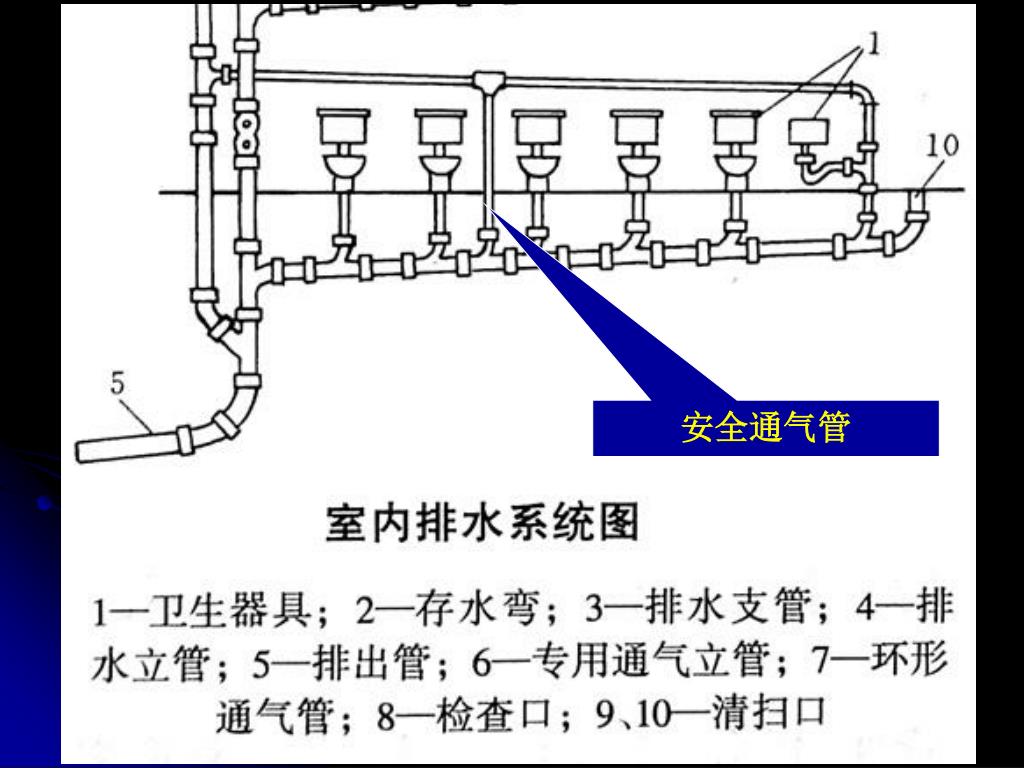

22. 安全通气管

24. 4．清通设备 检查口 清扫口 立管上，也有在横管上，有盖压封，发生管道堵塞时，可打开，进行检查，清理。 在排水横管的端部或中部，其端部是可拧开的青铜盖，一旦发生横管堵塞，用于清理。 清扫口 立管检查口

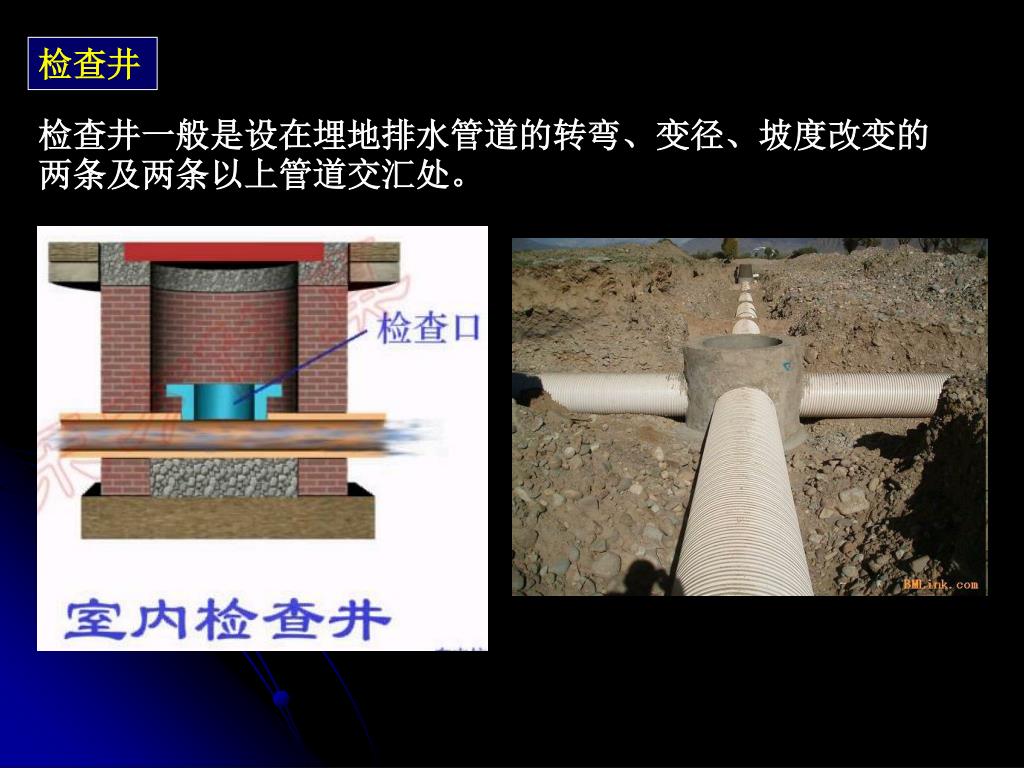

27. 检查井 检查井一般是设在埋地排水管道的转弯、变径、坡度改变的两条及两条以上管道交汇处。

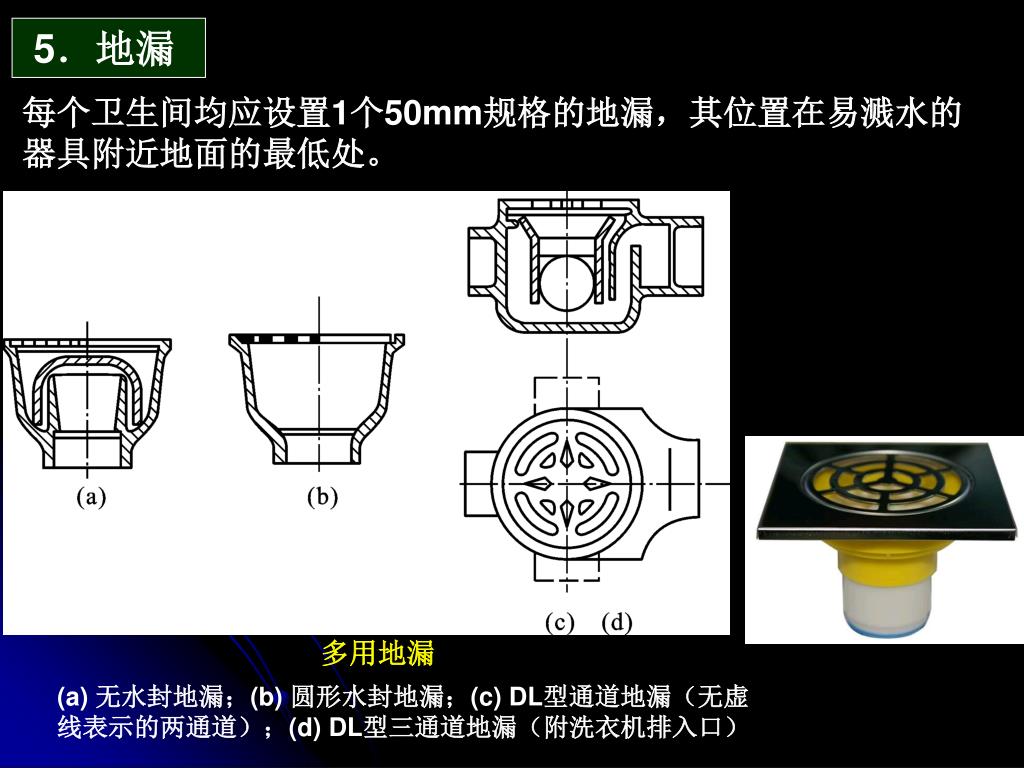

28. 5．地漏 每个卫生间均应设置1个50mm规格的地漏，其位置在易溅水的器具附近地面的最低处。 多用地漏 (a) 无水封地漏；(b) 圆形水封地漏；(c) DL型通道地漏（无虚线表示的两通道）；(d) DL型三通道地漏（附洗衣机排入口）

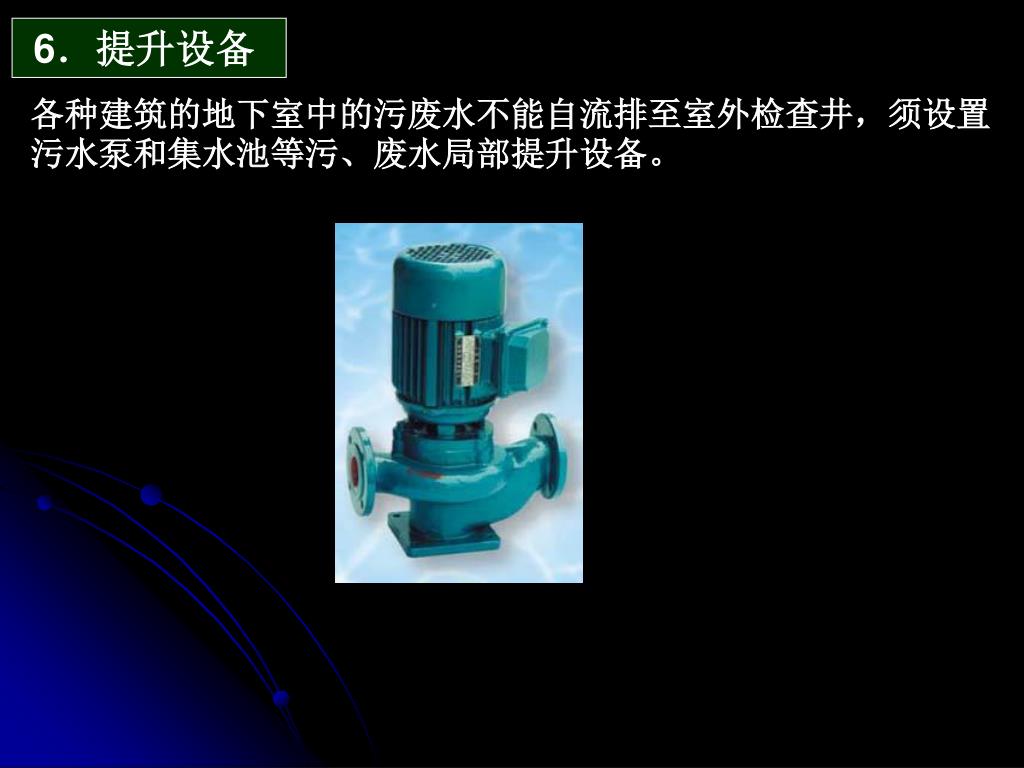

29. 6．提升设备 各种建筑的地下室中的污废水不能自流排至室外检查井，须设置污水泵和集水池等污、废水局部提升设备。

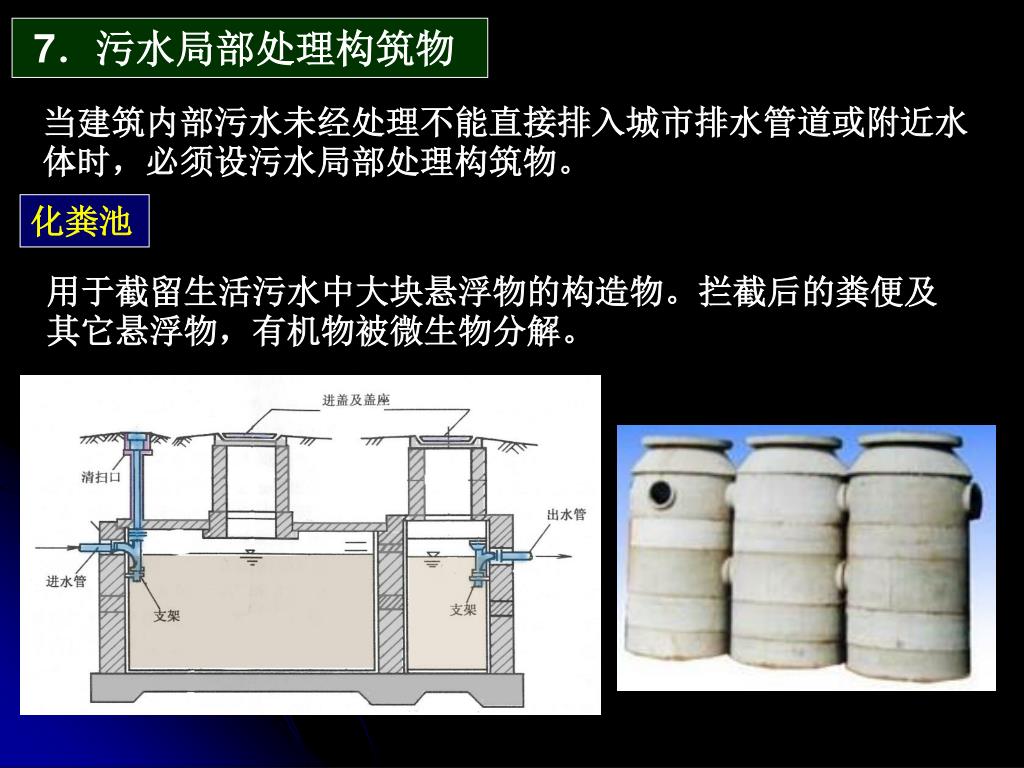

30. 7．污水局部处理构筑物 当建筑内部污水未经处理不能直接排入城市排水管道或附近水体时，必须设污水局部处理构筑物。 化粪池 用于截留生活污水中大块悬浮物的构造物。拦截后的粪便及其它悬浮物，有机物被微生物分解。

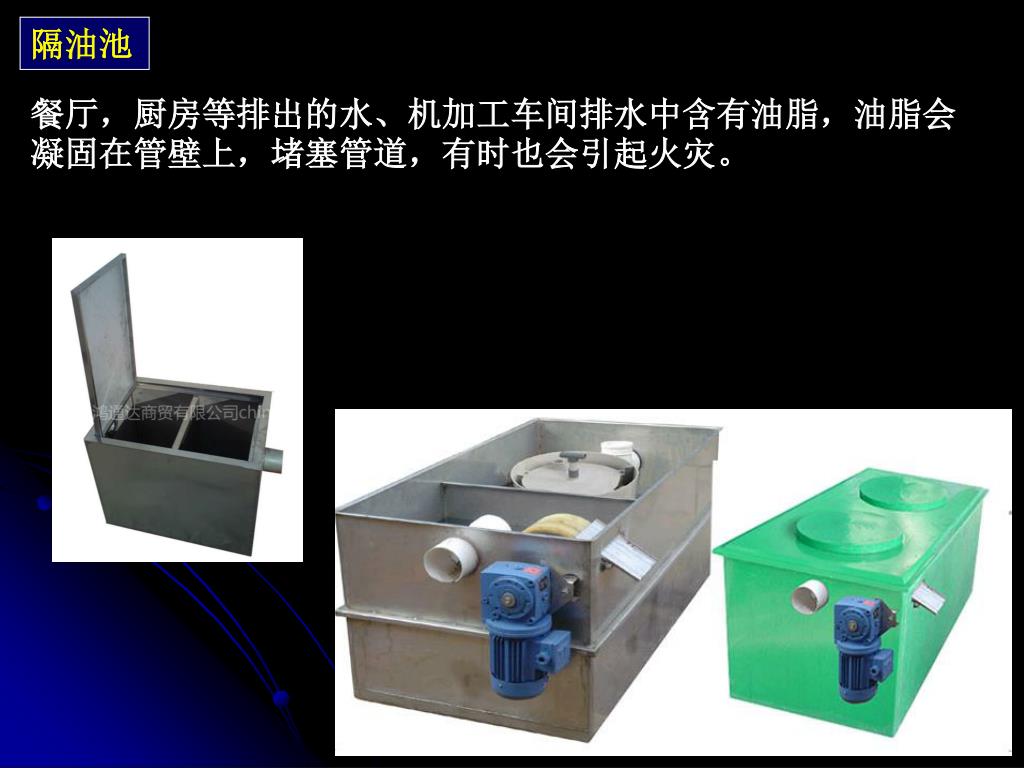

31. 隔油池 餐厅，厨房等排出的水、机加工车间排水中含有油脂，油脂会凝固在管壁上，堵塞管道，有时也会引起火灾。

32. 3-2 排水管材及卫生器具 （一）排水管材 1．排水铸铁管 • 排水铸铁管具有耐腐蚀性强、使用寿命长、价格便宜等优点。其缺点是性脆、质量大、长度小。 • 铸铁管的连接多用承插方式连接，连接阀门等处多用法兰盘连接。承插接口有柔性接口和刚性接口两类。

33. 2．塑料管 塑料管以合成树脂为主要成分，加入填充剂、稳定剂、增塑剂等填料制成。优点是管材质较轻，便于搬运、装卸、施工；耐化学腐蚀性优良，塑料对酸、碱、盐均具有良好的耐蚀性能；塑料管内壁相对光滑，容易切割；外表美观，便于安装、造价低等。塑料管也有缺点，如强度低、耐温性能差、线性膨胀大、立管产生噪声、耐久性差等。 PVC-U PP-R PE ABS

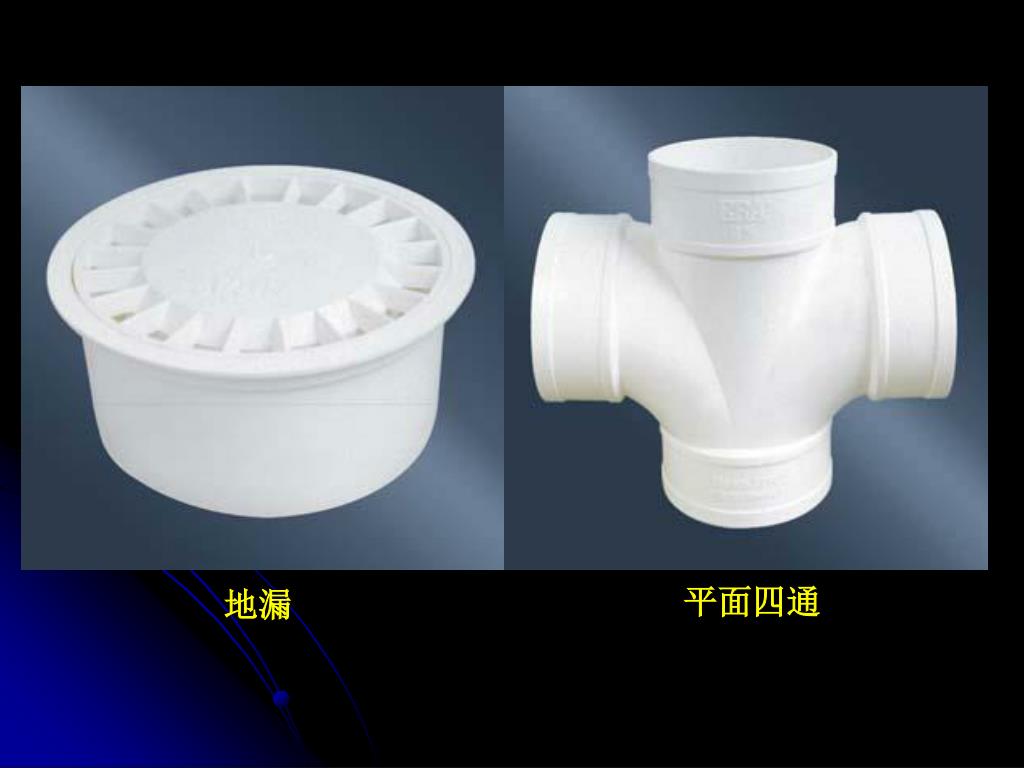

34. 平面四通 地漏

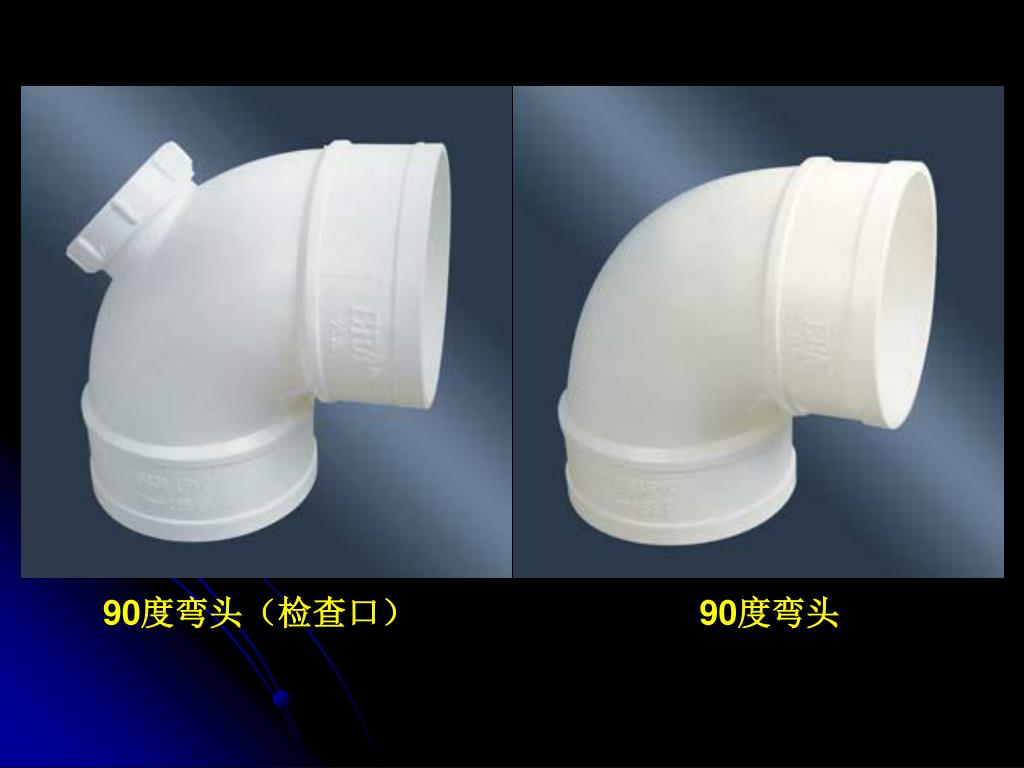

35. 90度弯头（检查口） 90度弯头

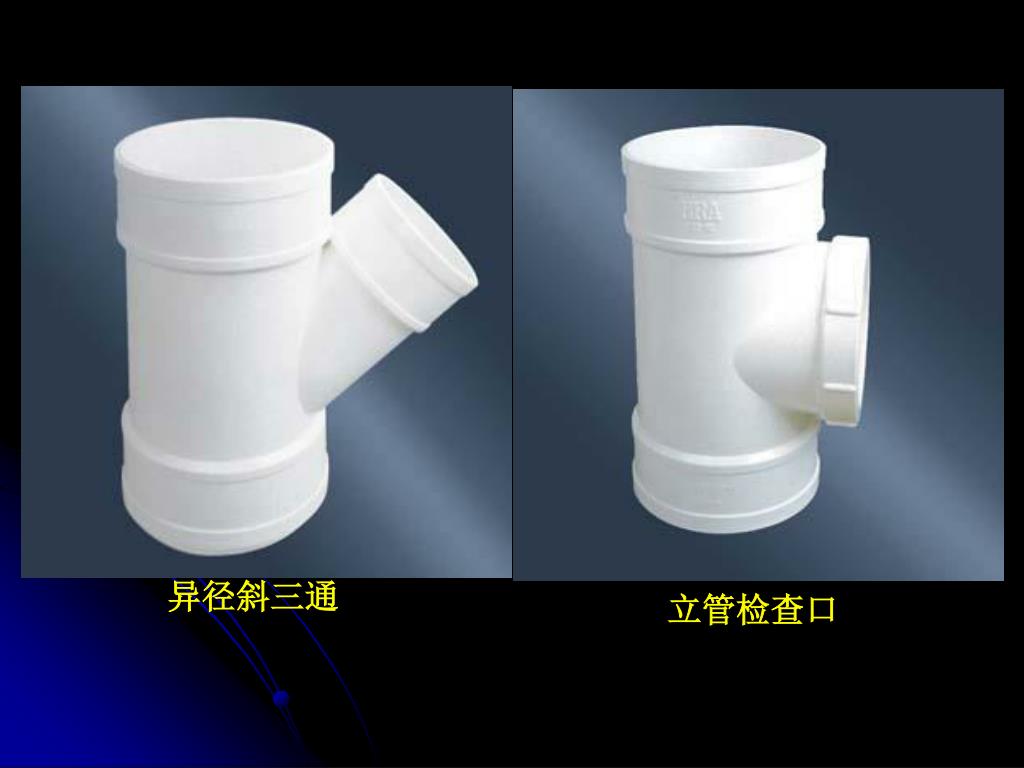

36. 异径斜三通 立管检查口

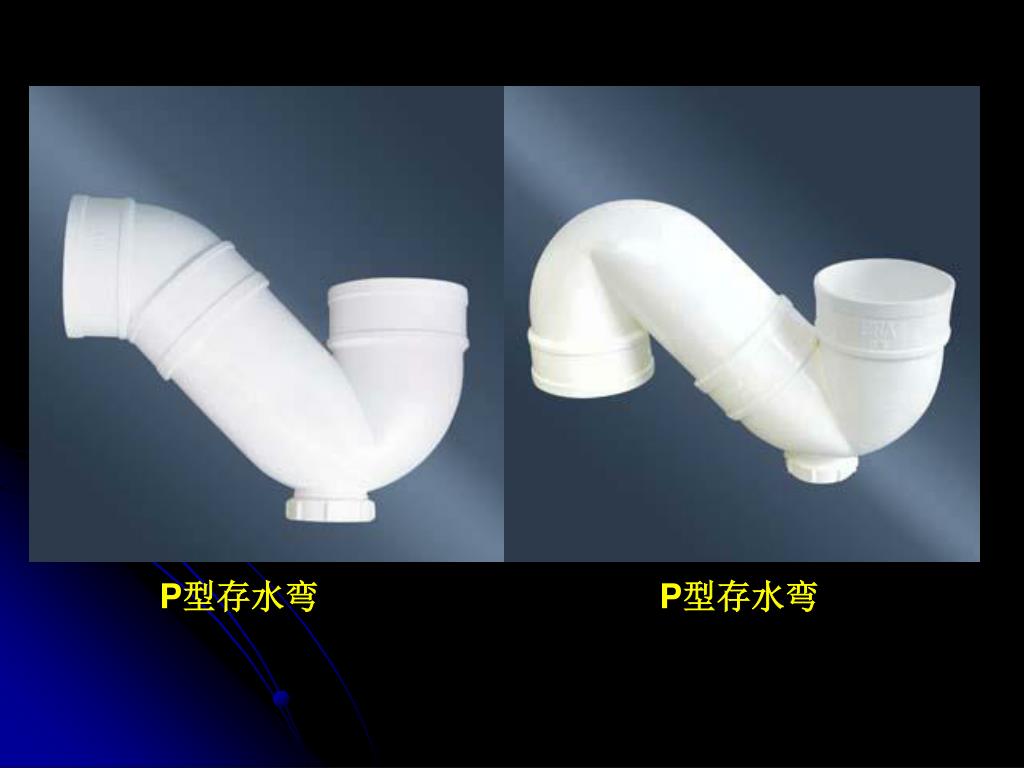

37. P型存水弯 P型存水弯

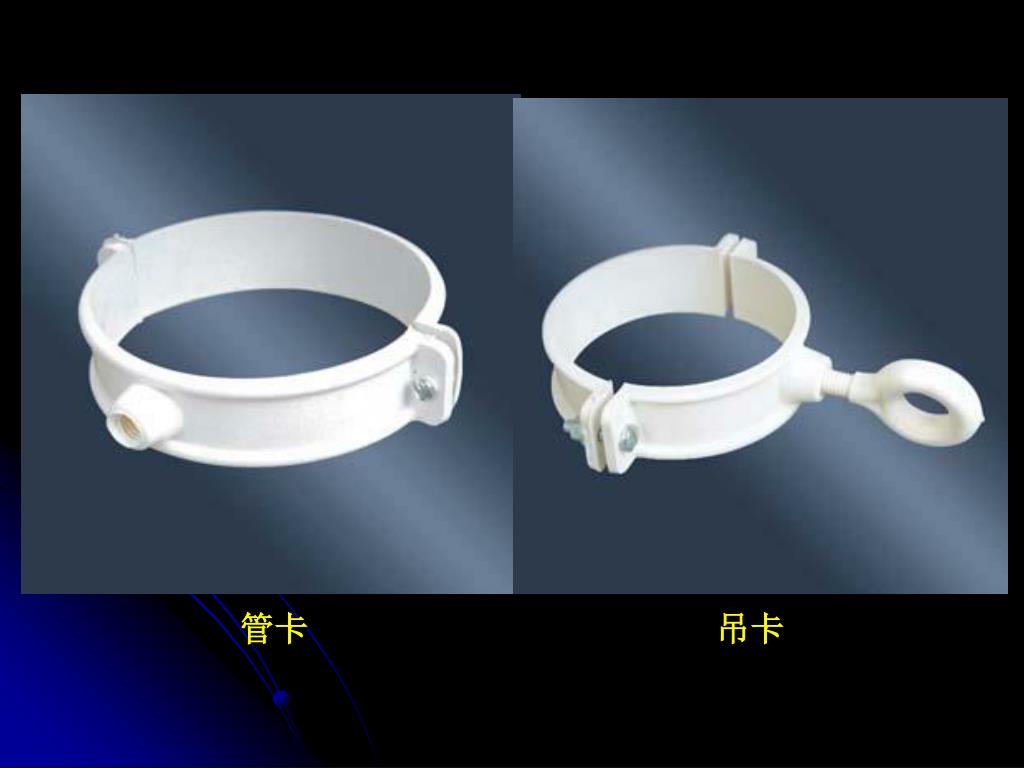

38. 管卡 吊卡

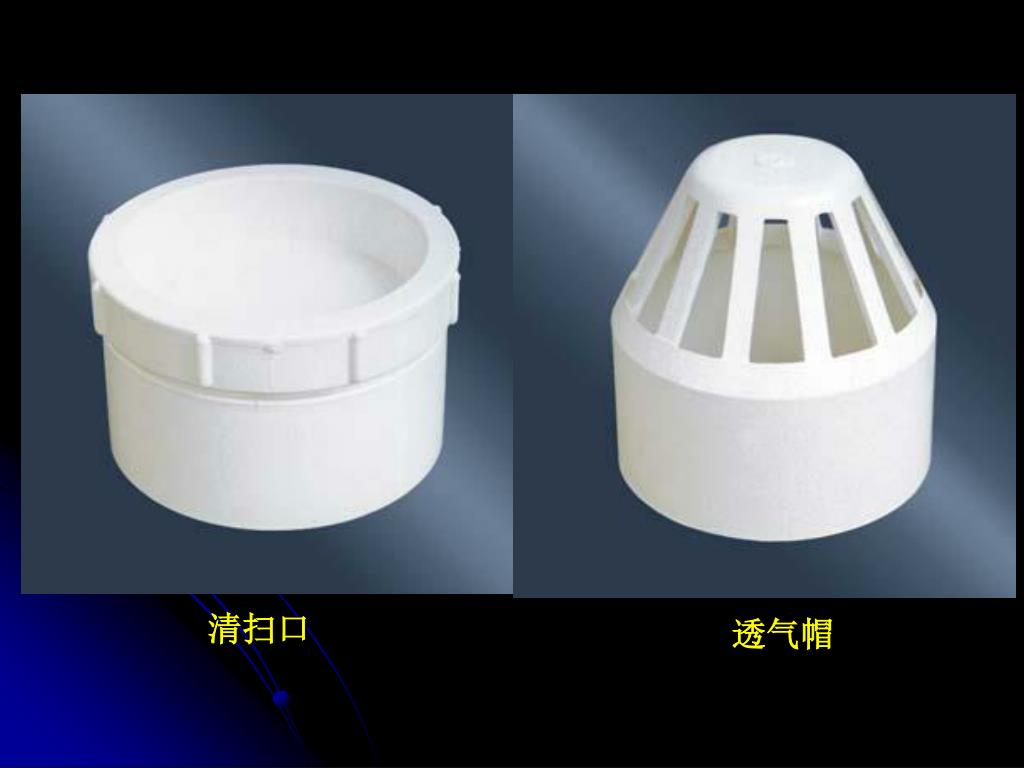

39. 清扫口 透气帽

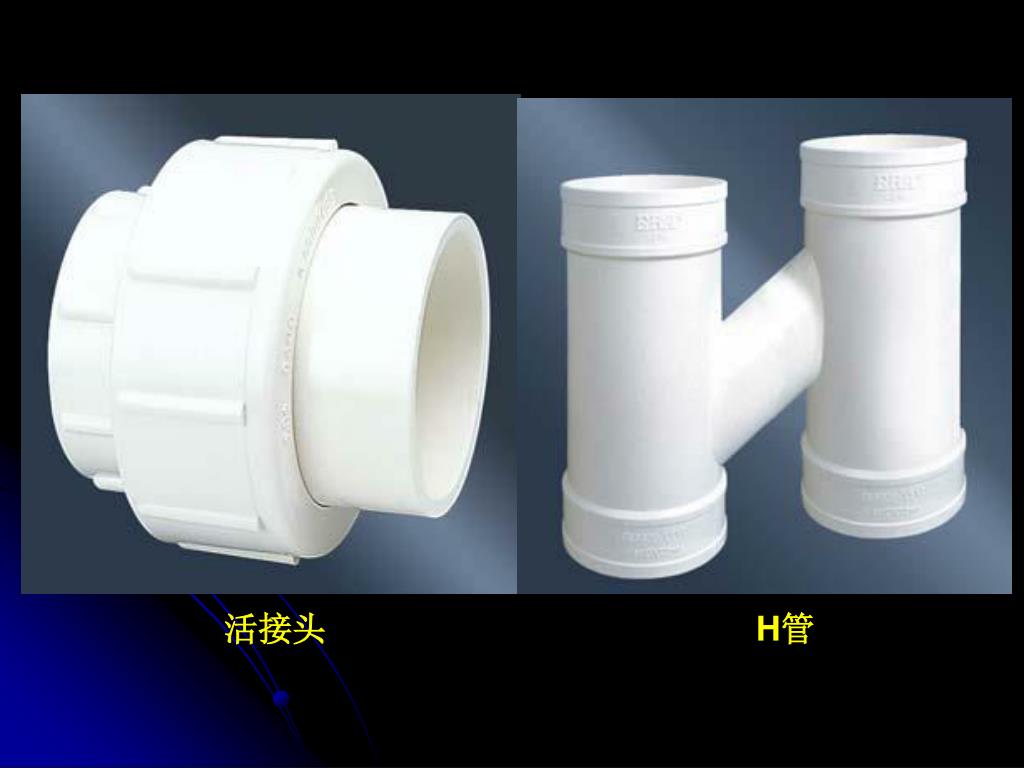

40. 活接头 H管

41. 伸缩节 止水环

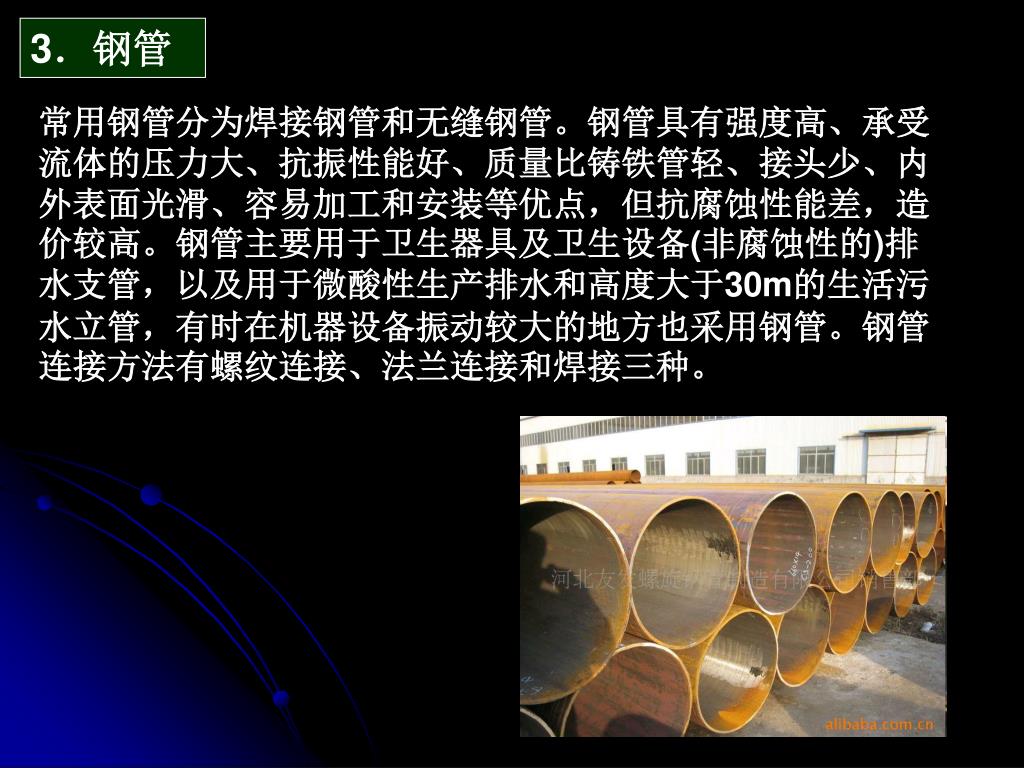

42. 3．钢管 常用钢管分为焊接钢管和无缝钢管。钢管具有强度高、承受流体的压力大、抗振性能好、质量比铸铁管轻、接头少、内外表面光滑、容易加工和安装等优点，但抗腐蚀性能差，造价较高。钢管主要用于卫生器具及卫生设备(非腐蚀性的)排水支管，以及用于微酸性生产排水和高度大于30m的生活污水立管，有时在机器设备振动较大的地方也采用钢管。钢管连接方法有螺纹连接、法兰连接和焊接三种。

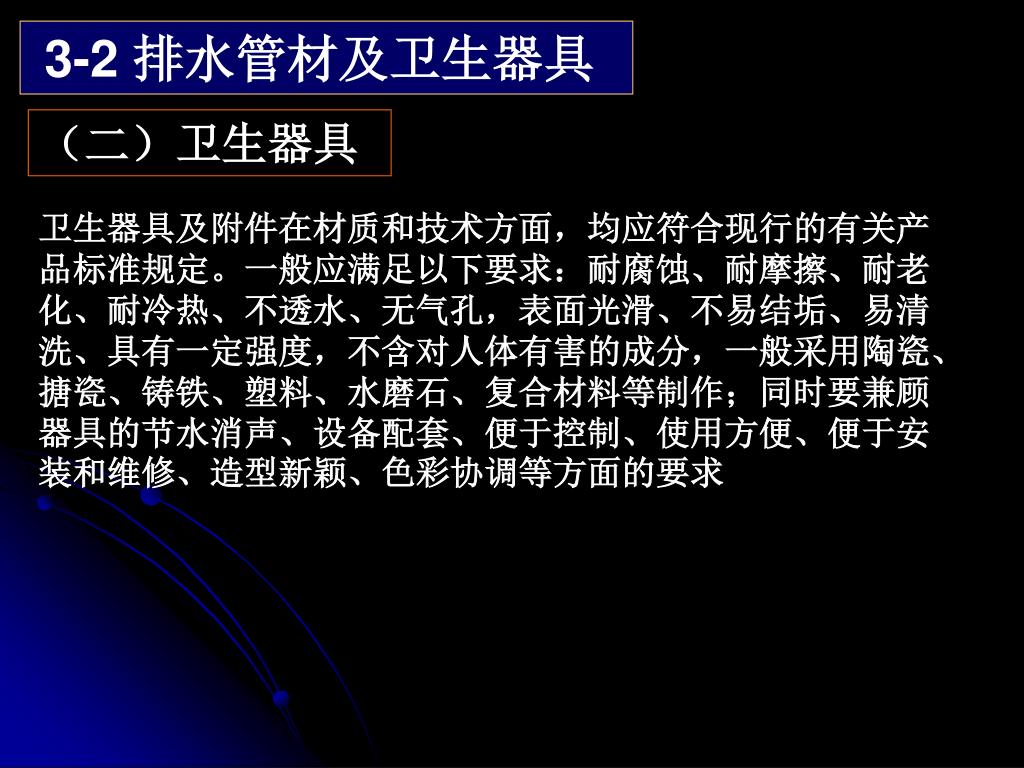

43. 3-2 排水管材及卫生器具 （二）卫生器具 卫生器具及附件在材质和技术方面，均应符合现行的有关产品标准规定。一般应满足以下要求：耐腐蚀、耐摩擦、耐老化、耐冷热、不透水、无气孔，表面光滑、不易结垢、易清洗、具有一定强度，不含对人体有害的成分，一般采用陶瓷、搪瓷、铸铁、塑料、水磨石、复合材料等制作；同时要兼顾器具的节水消声、设备配套、便于控制、使用方便、便于安装和维修、造型新颖、色彩协调等方面的要求

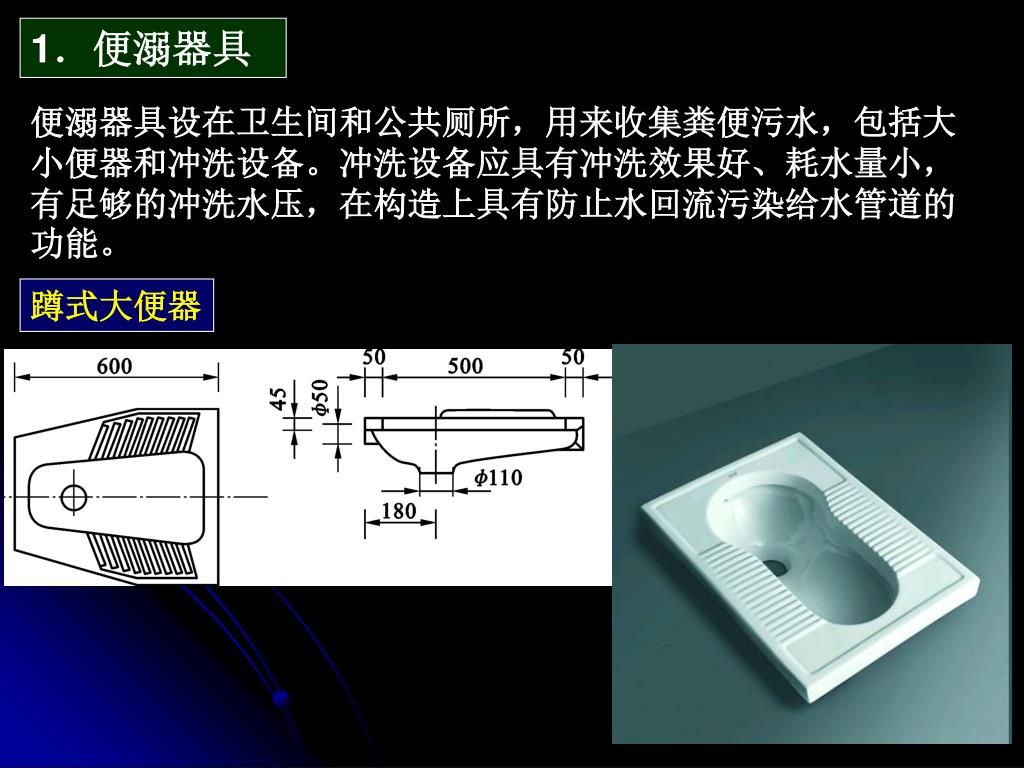

44. 1．便溺器具 便溺器具设在卫生间和公共厕所，用来收集粪便污水，包括大小便器和冲洗设备。冲洗设备应具有冲洗效果好、耗水量小，有足够的冲洗水压，在构造上具有防止水回流污染给水管道的功能。 蹲式大便器

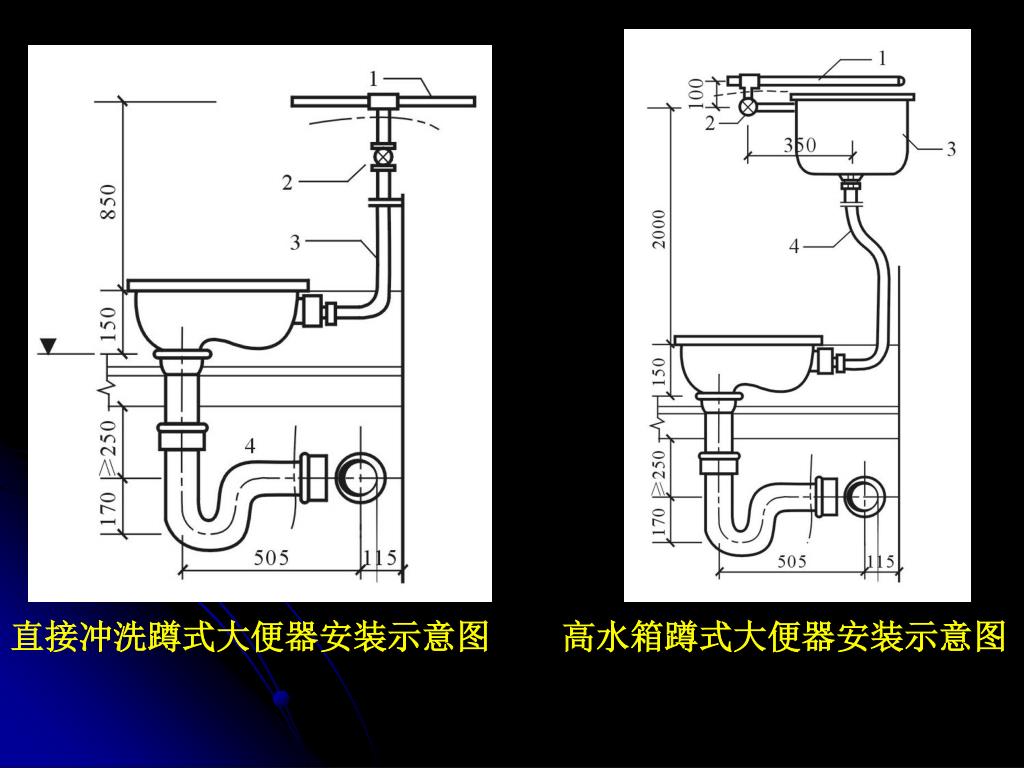

45. 直接冲洗蹲式大便器安装示意图 高水箱蹲式大便器安装示意图

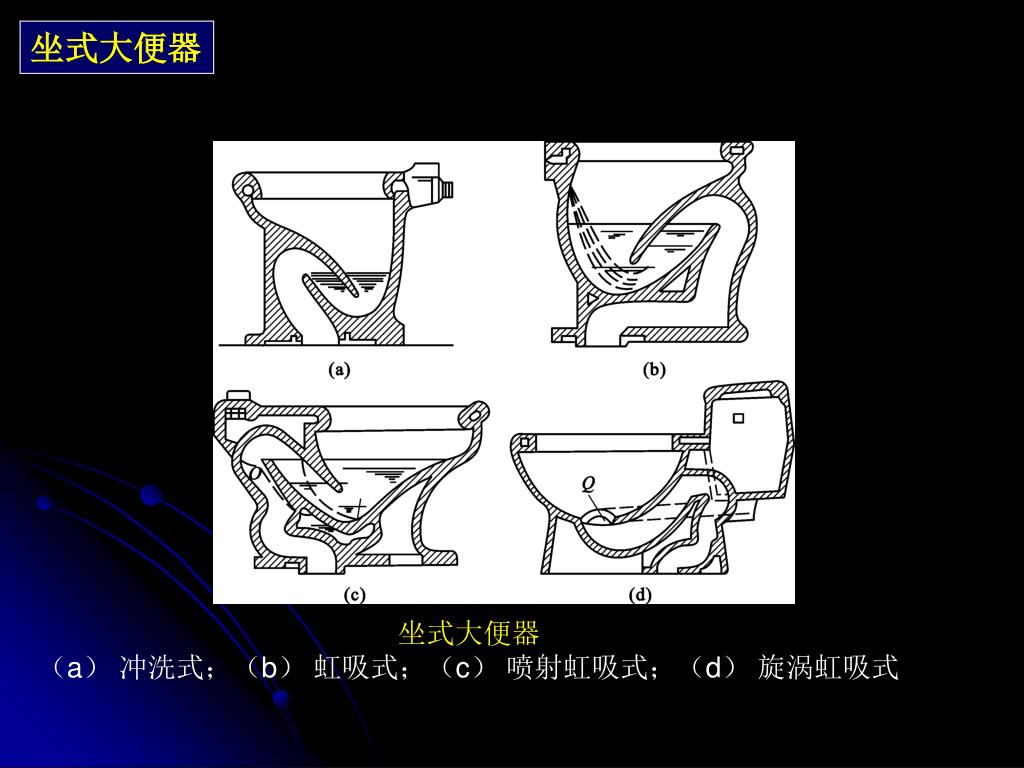

46. 坐式大便器 坐式大便器 （a） 冲洗式；（b） 虹吸式；（c） 喷射虹吸式；（d） 旋涡虹吸式

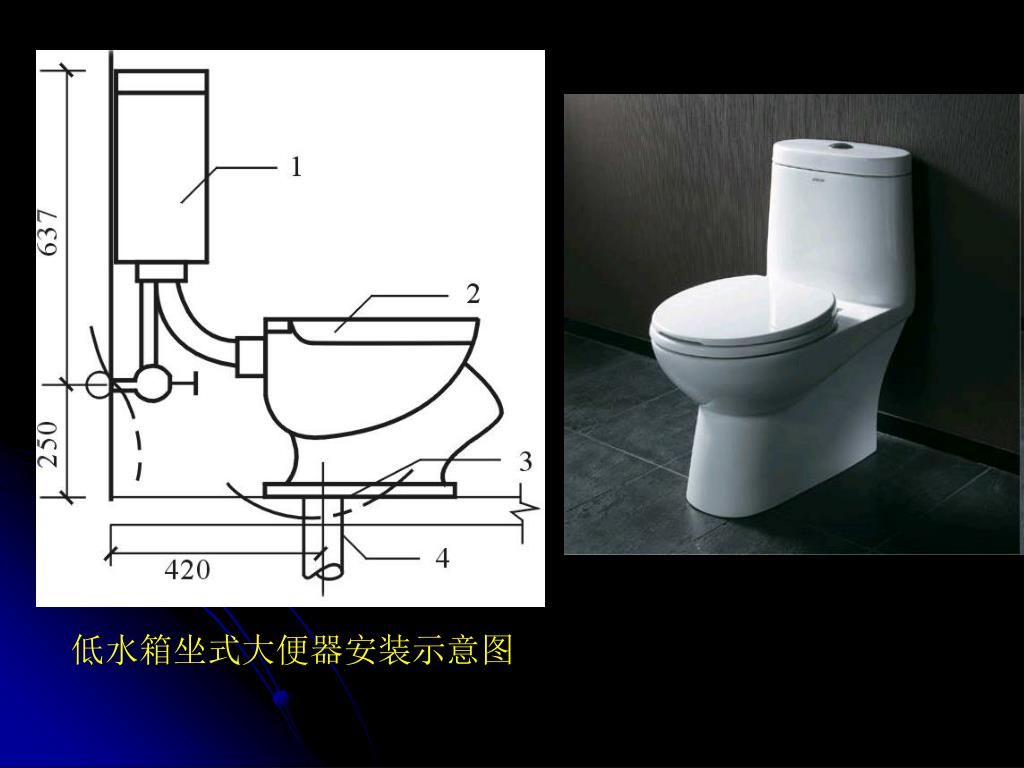

47. 低水箱坐式大便器安装示意图

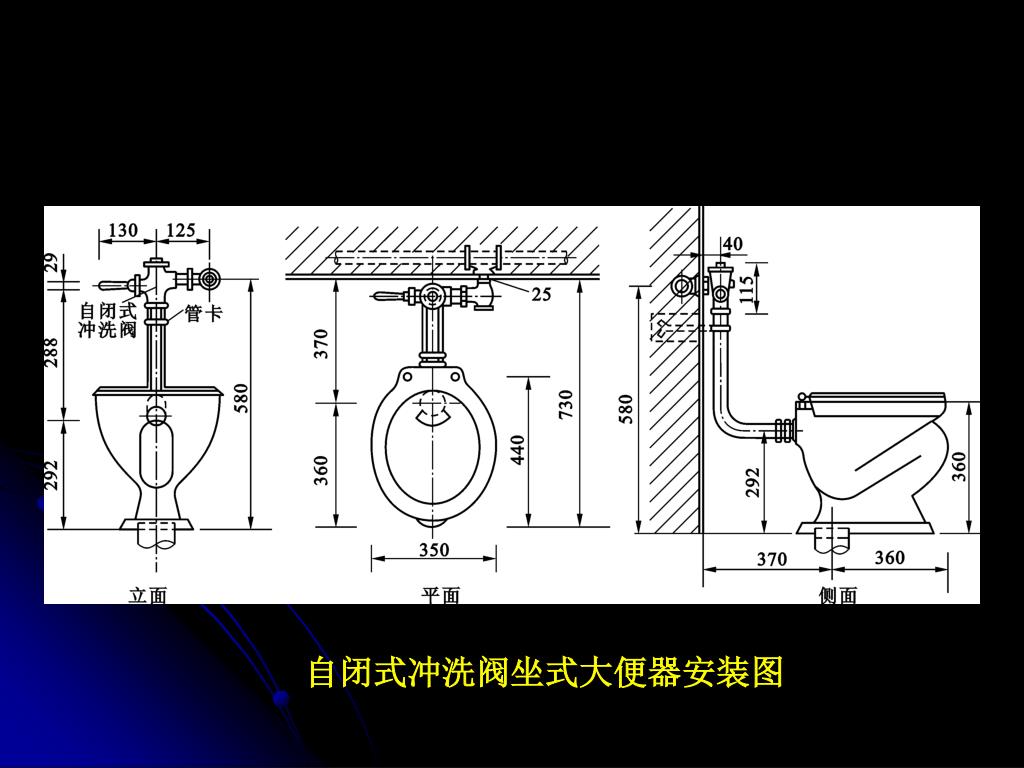

48. 自闭式冲洗阀坐式大便器安装图

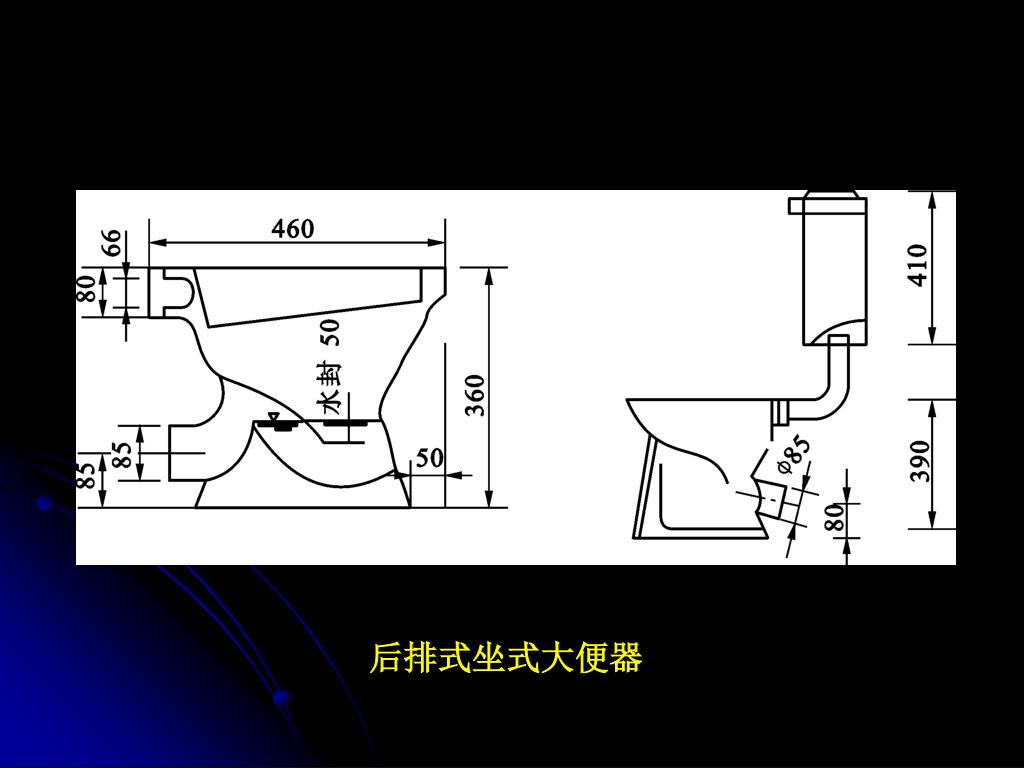

49. 后排式坐式大便器

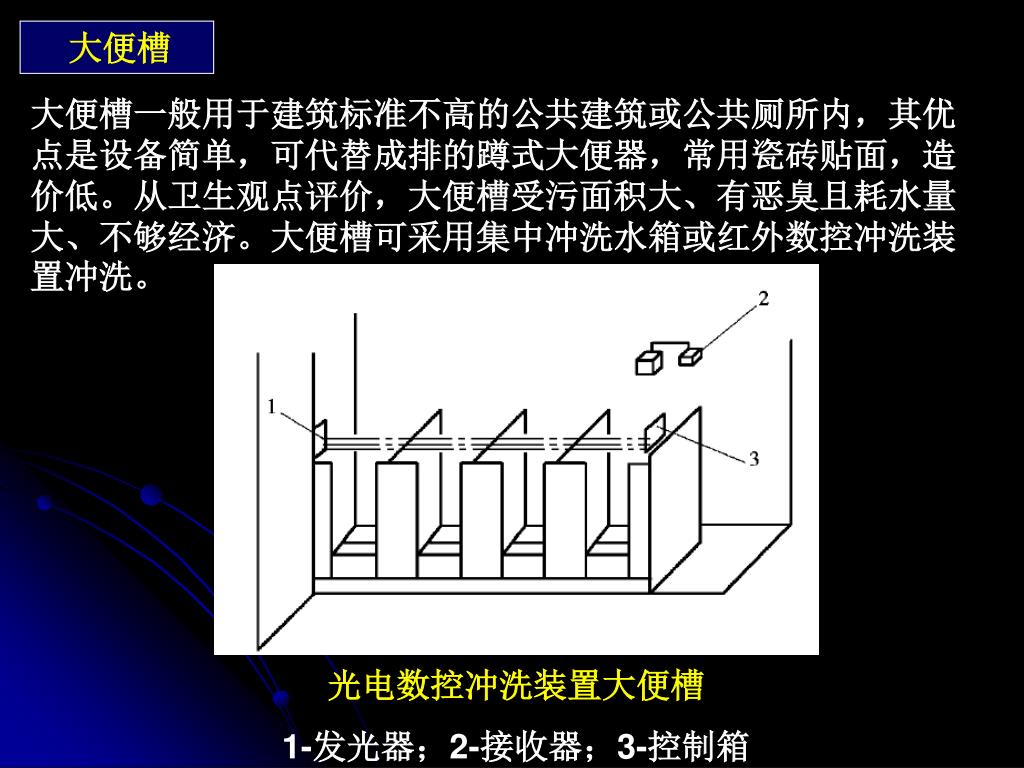

50. 大便槽 大便槽一般用于建筑标准不高的公共建筑或公共厕所内，其优点是设备简单，可代替成排的蹲式大便器，常用瓷砖贴面，造价低。从卫生观点评价，大便槽受污面积大、有恶臭且耗水量大、不够经济。大便槽可采用集中冲洗水箱或红外数控冲洗装置冲洗。 光电数控冲洗装置大便槽 1-发光器；2-接收器；3-控制箱
