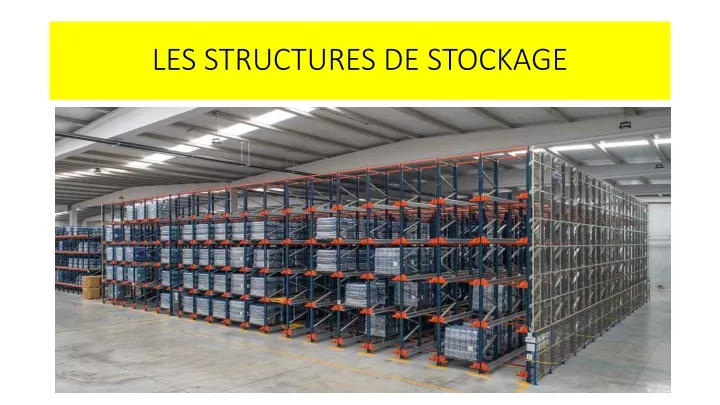

  1. LES STRUCTURES DE STOCKAGE

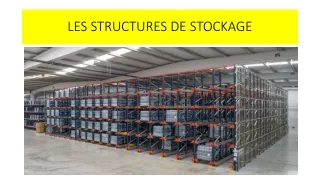

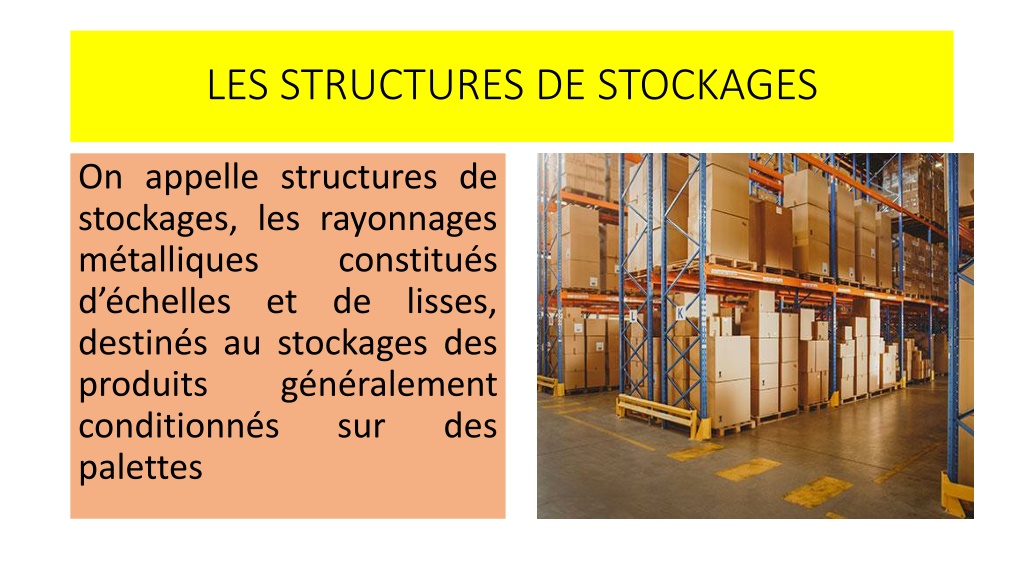

  2. LES STRUCTURES DE STOCKAGES On appelle structures de stockages, les rayonnages métalliques constitués d’échelles et de lisses, destinés au stockages des produits généralement conditionnés sur des palettes

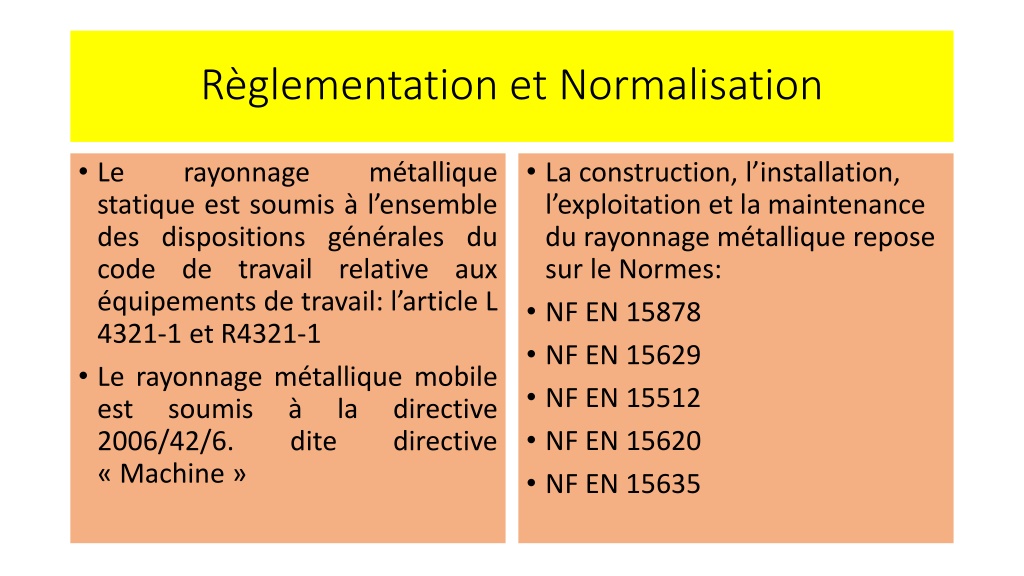

  3. Règlementation et Normalisation • Le rayonnage métallique statique est soumis à l’ensemble des dispositions générales du code de travail relative aux équipements de travail: l’article L 4321-1 et R4321-1 • Le rayonnage métallique mobile est soumis à la directive 2006/42/6. dite directive « Machine » • La construction, l’installation, l’exploitation et la maintenance du rayonnage métallique repose sur le Normes: • NF EN 15878 • NF EN 15629 • NF EN 15512 • NF EN 15620 • NF EN 15635

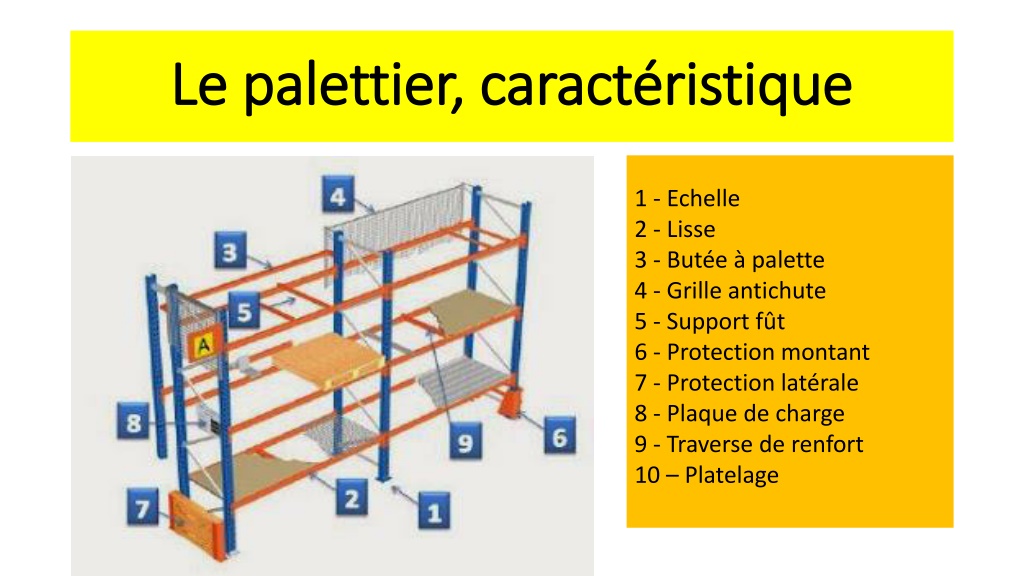

  4. Le palettier, caractéristique 1 - Echelle 2 - Lisse 3 - Butée à palette 4 - Grille antichute 5 - Support fût 6 - Protection montant 7 - Protection latérale 8 - Plaque de charge 9 - Traverse de renfort 10 – Platelage

  5. Les composantes d’un palettier simple

  6. LA STRUCTURE DE BASE DU PALETTIER • L’échelle : jusqu’à 11,250 mètres Montants profil 6 plis (85 x 67,5 mm) ou profil 12 plis (95 x 75 mm) relié par des traverses boulonnées. Profondeurs : 650-750- 850-950-1050 1200- 1350- 1500 mm • Les pieds : boulonnés ou soudés Embase 180 x 140 mm Épaisseur 8 à 12 mm • Les lisses : en mm Hauteur : 51-76-89-102-114-126-140- 165 Longueurs : 950- 1000-1200-1350-1800-1850-2200-2250-2700-2800-3300-3600

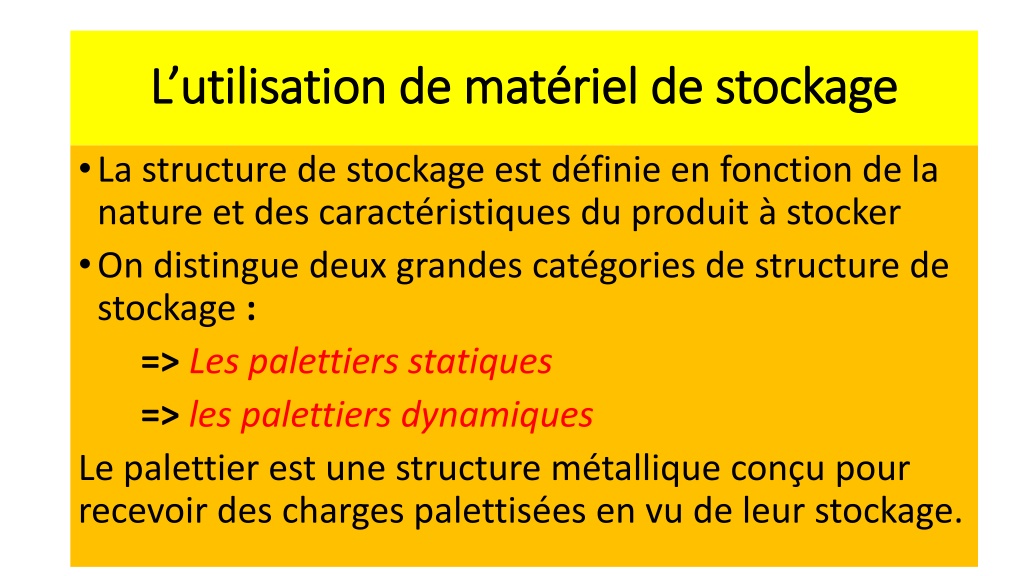

  7. L’utilisation de matériel de stockage • La structure de stockage est définie en fonction de la nature et des caractéristiques du produit à stocker • On distingue deux grandes catégories de structure de stockage : => Les palettiers statiques => les palettiers dynamiques Le palettier est une structure métallique conçu pour recevoir des charges palettisées en vu de leur stockage.

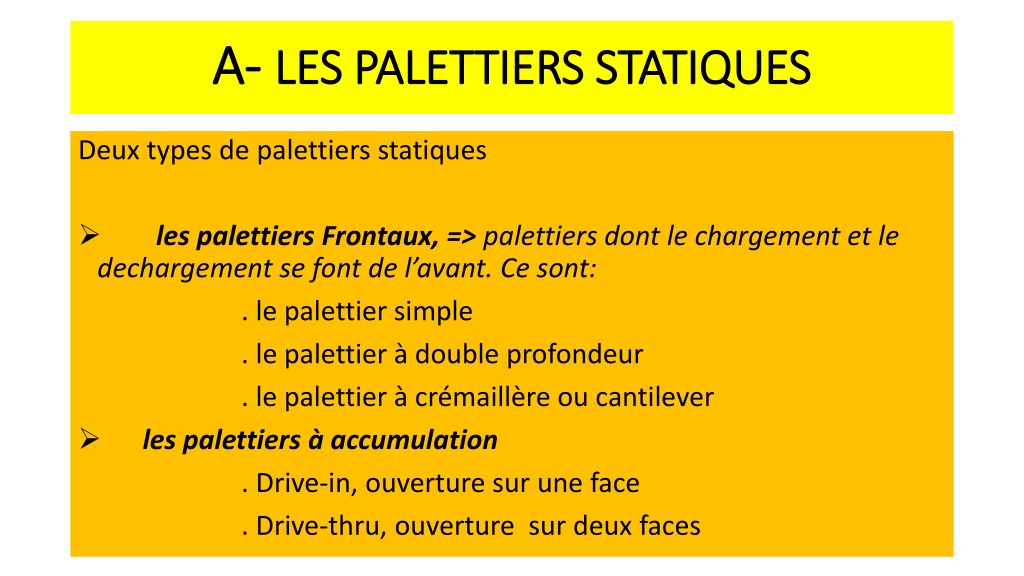

  8. A- LES PALETTIERS STATIQUES Deux types de palettiers statiques • les palettiers Frontaux, => palettiers dont le chargement et le dechargement se font de l’avant. Ce sont: . le palettier simple . le palettier à double profondeur . le palettier à crémaillère ou cantilever • les palettiers à accumulation . Drive-in, ouverture sur une face . Drive-thru, ouverture sur deux faces

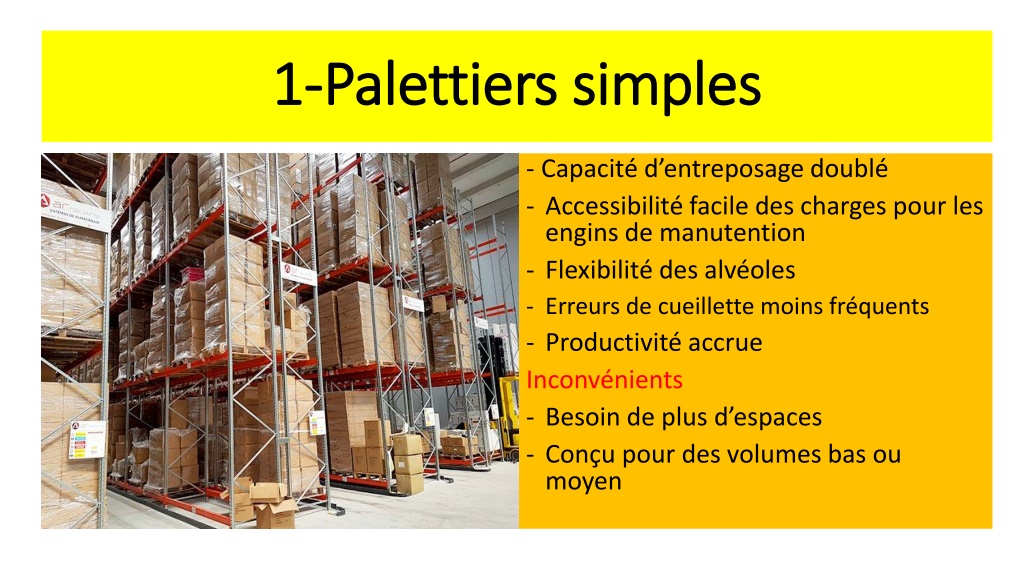

  9. 1-Palettiers simples - Capacité d’entreposage doublé • Accessibilité facile des charges pour les engins de manutention • Flexibilité des alvéoles • Erreurs de cueillette moins fréquents • Productivité accrue Inconvénients • Besoin de plus d’espaces • Conçu pour des volumes bas ou moyen

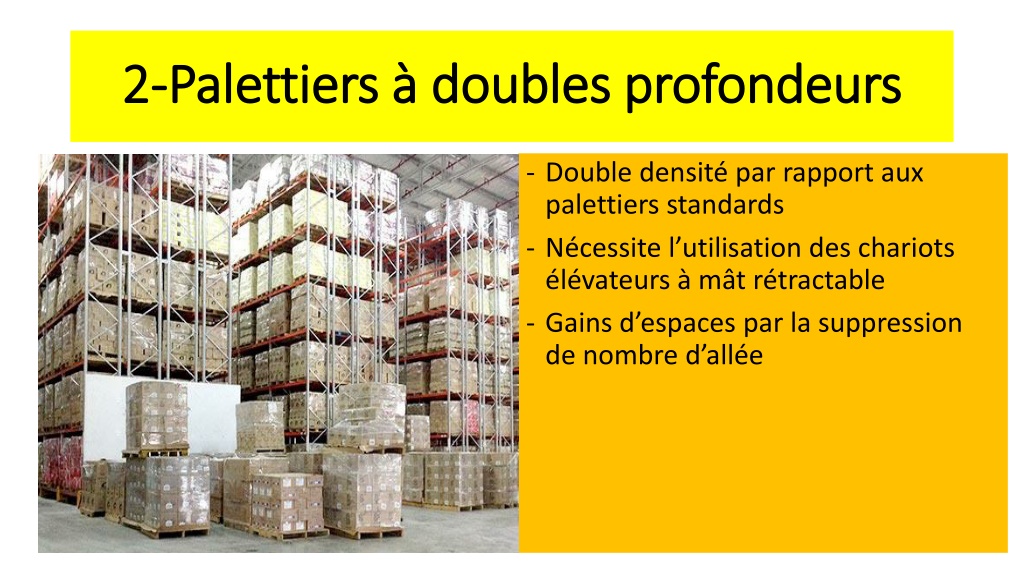

  10. 2-Palettiers à doubles profondeurs • Double densité par rapport aux palettiers standards • Nécessite l’utilisation des chariots élévateurs à mât rétractable • Gains d’espaces par la suppression de nombre d’allée

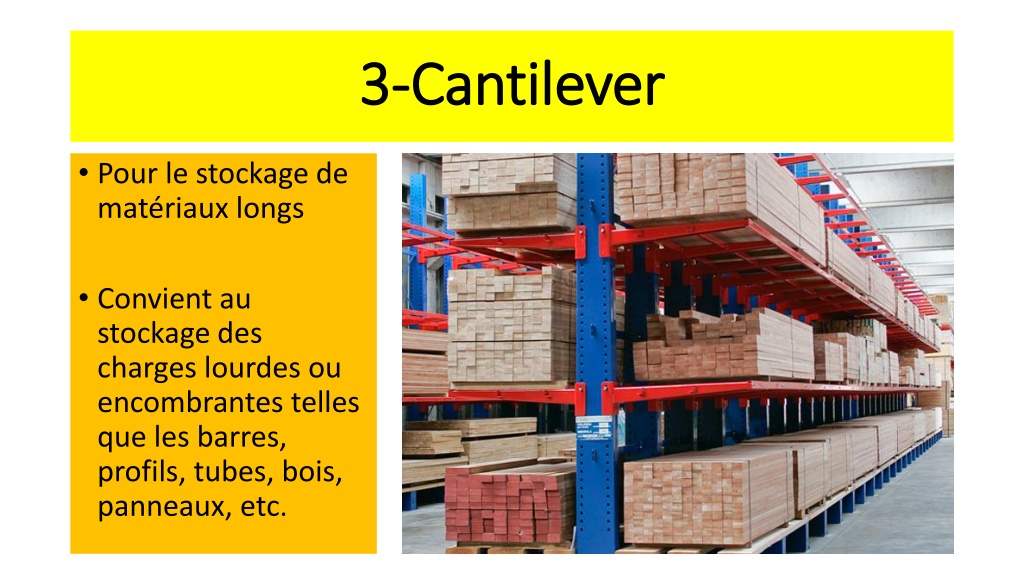

  11. 3-Cantilever • Pour le stockage de matériaux longs • Convient au stockage des charges lourdes ou encombrantes telles que les barres, profils, tubes, bois, panneaux, etc.

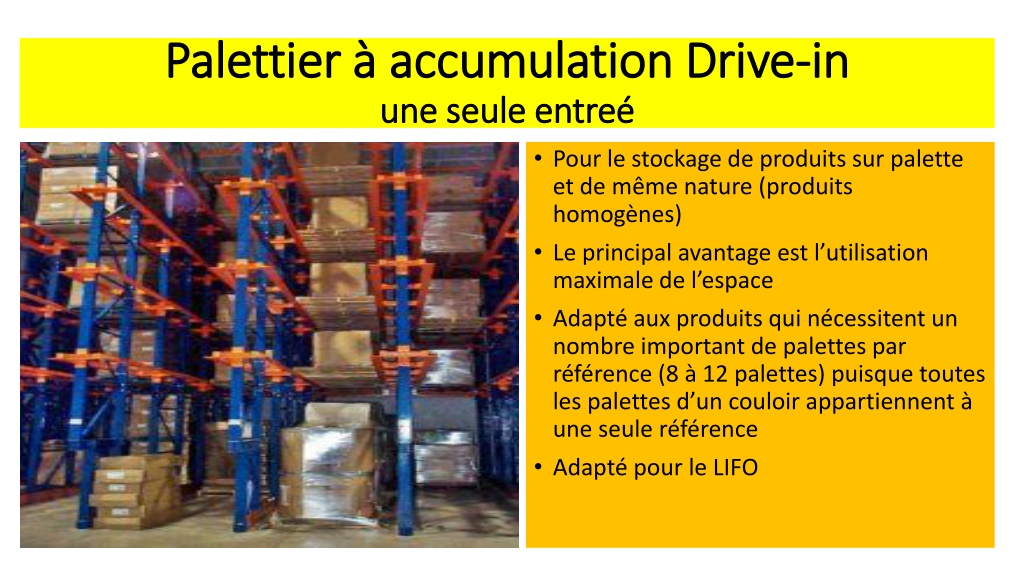

  12. Palettier à accumulation Drive-inune seule entreé • Pour le stockage de produits sur palette et de même nature (produits homogènes) • Le principal avantage est l’utilisation maximale de l’espace • Adapté aux produits qui nécessitent un nombre important de palettes par référence (8 à 12 palettes) puisque toutes les palettes d’un couloir appartiennent à une seule référence • Adapté pour le LIFO

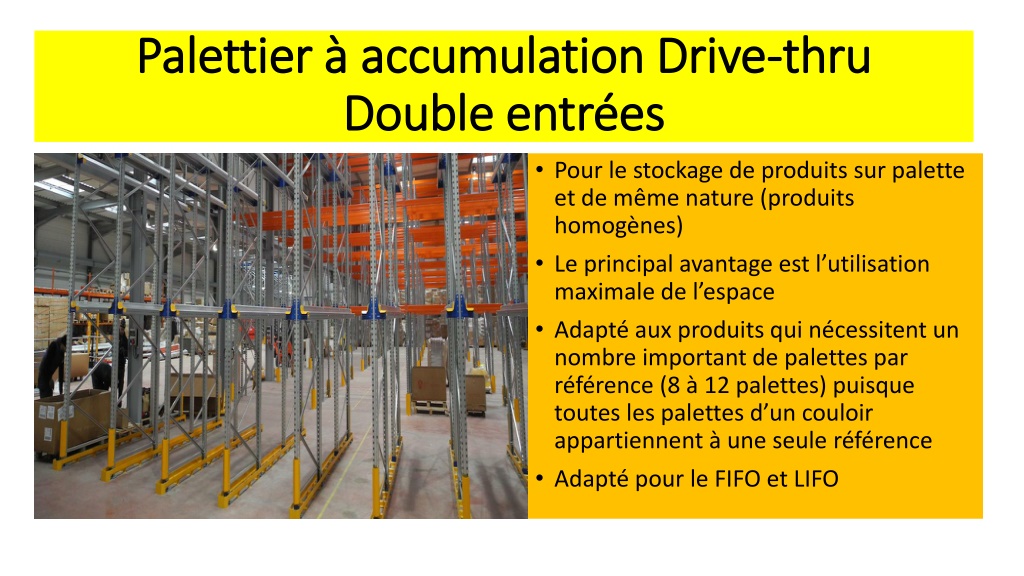

  13. Palettier à accumulation Drive-thruDouble entrées • Pour le stockage de produits sur palette et de même nature (produits homogènes) • Le principal avantage est l’utilisation maximale de l’espace • Adapté aux produits qui nécessitent un nombre important de palettes par référence (8 à 12 palettes) puisque toutes les palettes d’un couloir appartiennent à une seule référence • Adapté pour le FIFO et LIFO

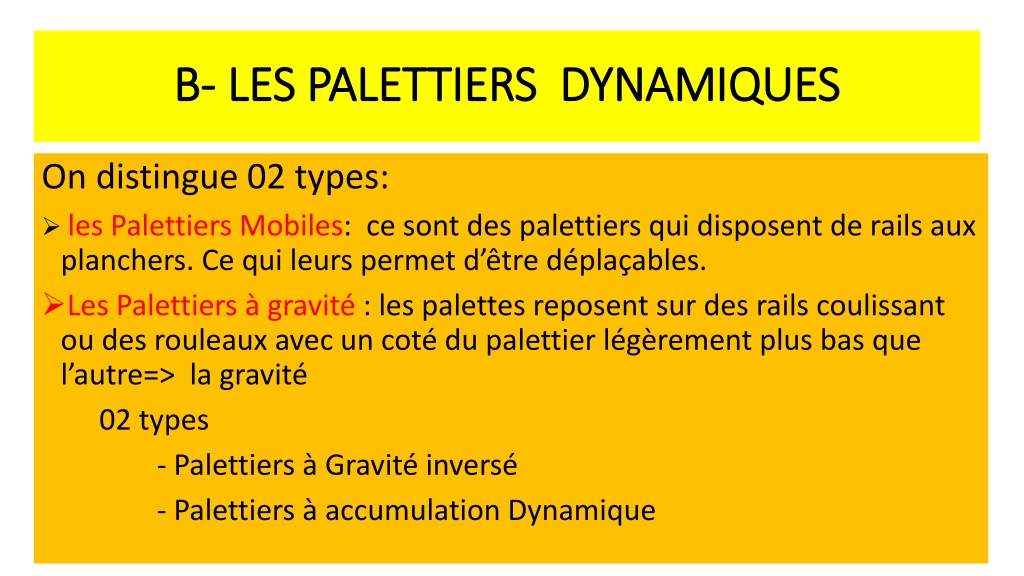

  14. B- LES PALETTIERS DYNAMIQUES On distingue 02 types: • les Palettiers Mobiles: ce sont des palettiers qui disposent de rails aux planchers. Ce qui leurs permet d’être déplaçables. • Les Palettiers à gravité : les palettes reposent sur des rails coulissant ou des rouleaux avec un coté du palettier légèrement plus bas que l’autre=> la gravité 02 types - Palettiers à Gravité inversé - Palettiers à accumulation Dynamique

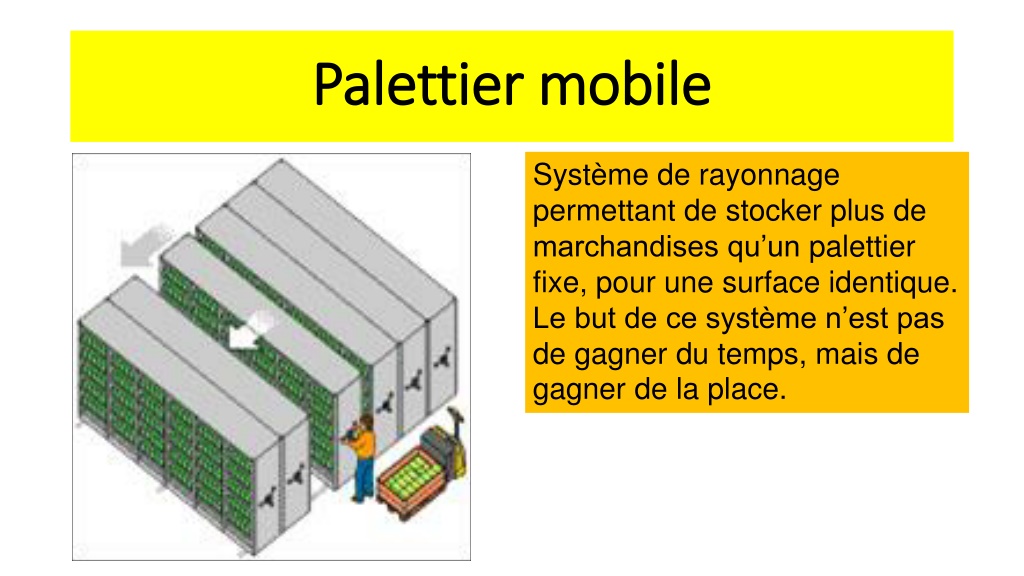

  15. Palettier mobile Système de rayonnage permettant de stocker plus de marchandises qu’un palettier fixe, pour une surface identique. Le but de ce système n’est pas de gagner du temps, mais de gagner de la place.

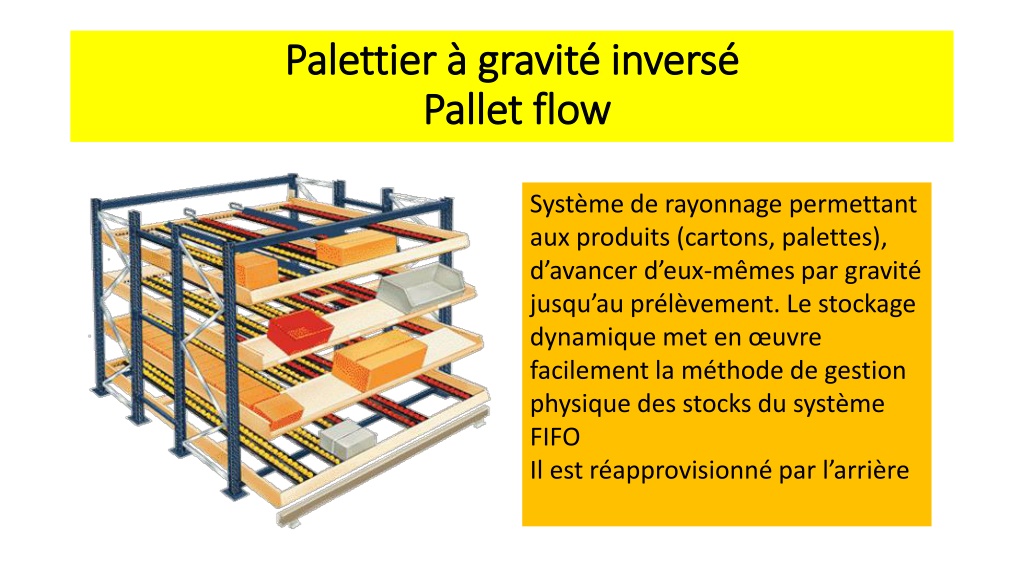

  16. Palettier à gravité inverséPallet flow Système de rayonnage permettant aux produits (cartons, palettes), d’avancer d’eux-mêmes par gravité jusqu’au prélèvement. Le stockage dynamique met en œuvre facilement la méthode de gestion physique des stocks du système FIFO Il est réapprovisionné par l’arrière

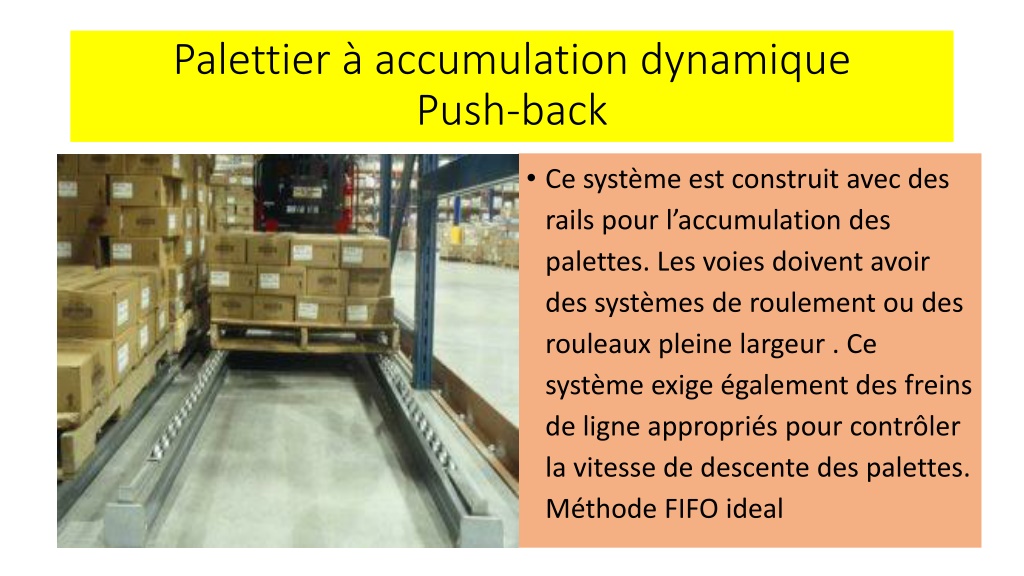

  17. Palettier à accumulation dynamique Push-back • Ce système est construit avec des rails pour l’accumulation des palettes. Les voies doivent avoir des systèmes de roulement ou des rouleaux pleine largeur . Ce système exige également des freins de ligne appropriés pour contrôler la vitesse de descente des palettes. Méthode FIFO ideal

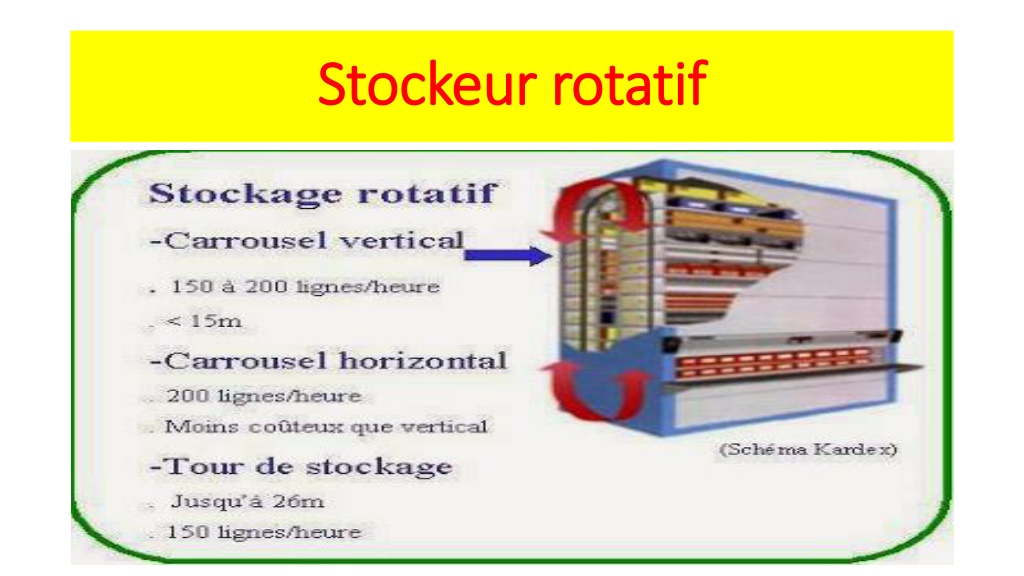

  18. Stockeur rotatif

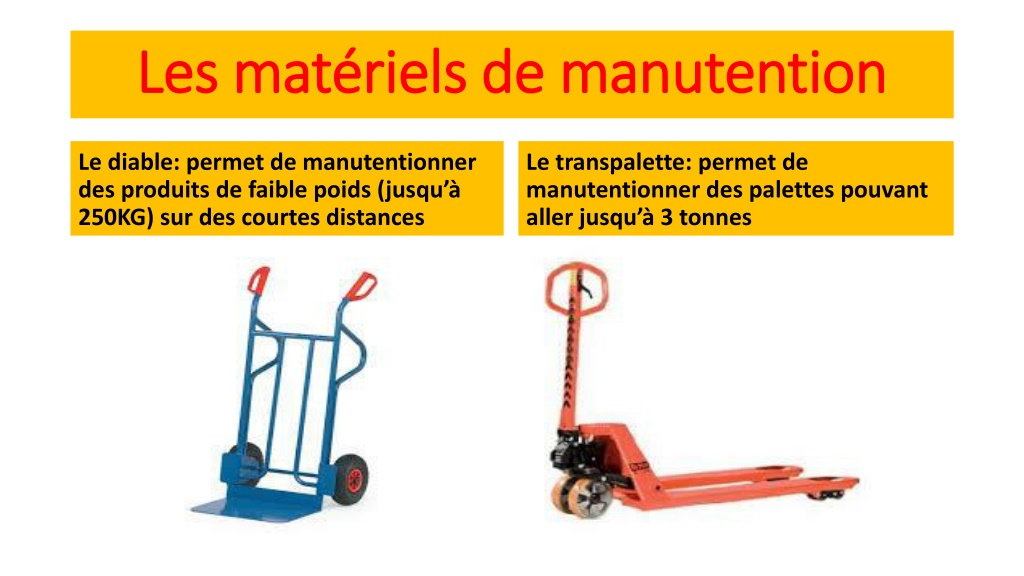

  19. Les matériels de manutention Le diable: permet de manutentionner des produits de faible poids (jusqu’à 250KG) sur des courtes distances Le transpalette: permet de manutentionner des palettes pouvant aller jusqu’à 3 tonnes

  20. Les matériels de manutention Le chariot de manutention: permet de transporter des charges légères en intérieur (jusqu’à 200kg). Il sert à la préparation des commandes Le roll: permet de transporter des charges légères jusqu’à 500kg. En intérieur, sert à la préparation de commandes. Il permet aussi d’effectuer des livraisons (produits alimentaires, pièces automobiles)

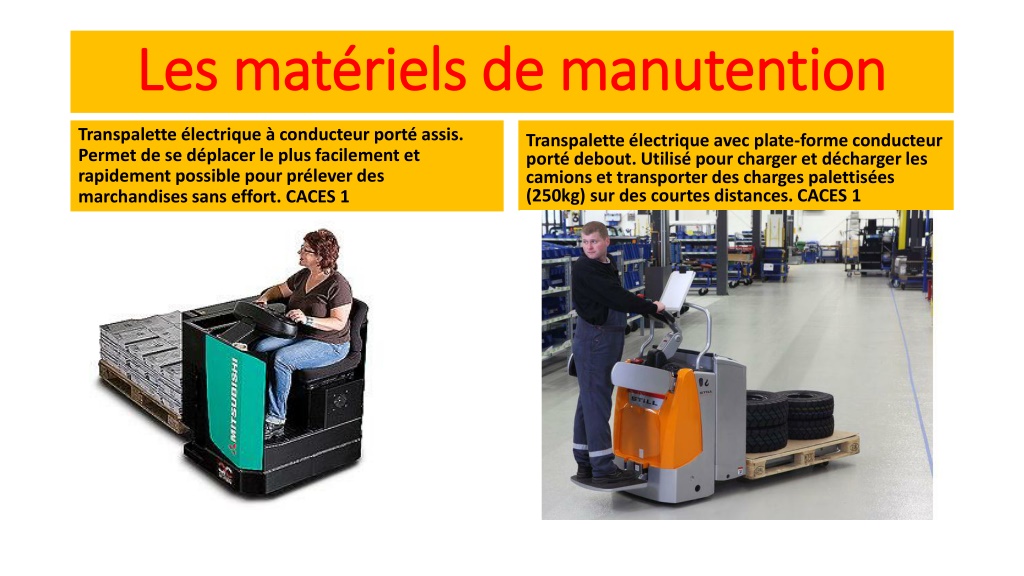

  21. Les matériels de manutention Transpalette électrique à conducteur porté assis. Permet de se déplacer le plus facilement et rapidement possible pour prélever des marchandises sans effort. CACES 1 Transpalette électrique avec plate-forme conducteur porté debout. Utilisé pour charger et décharger les camions et transporter des charges palettisées (250kg) sur des courtes distances. CACES 1

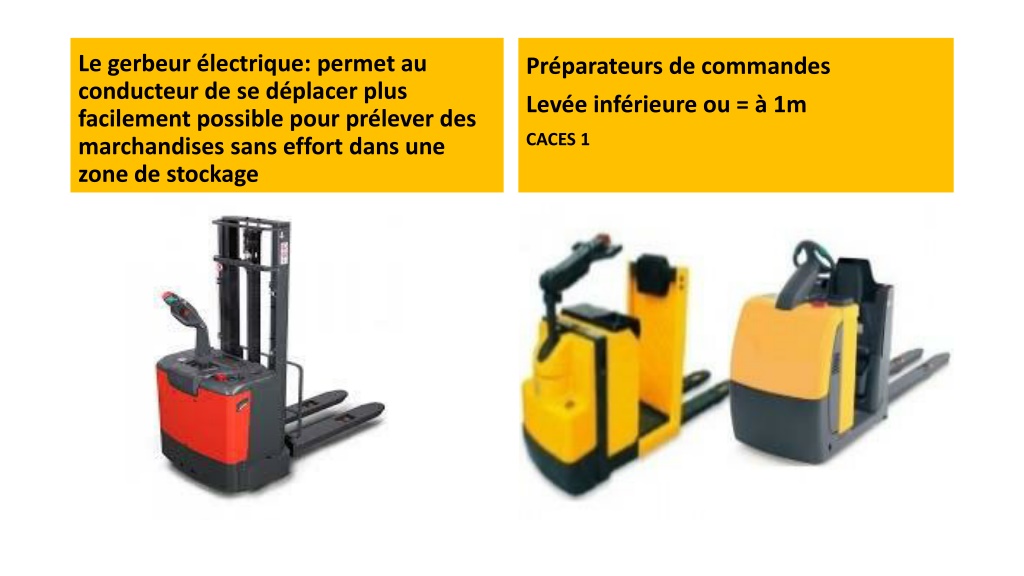

  22. Le gerbeur électrique: permet au conducteur de se déplacer plus facilement possible pour prélever des marchandises sans effort dans une zone de stockage Préparateurs de commandes Levée inférieure ou = à 1m CACES 1

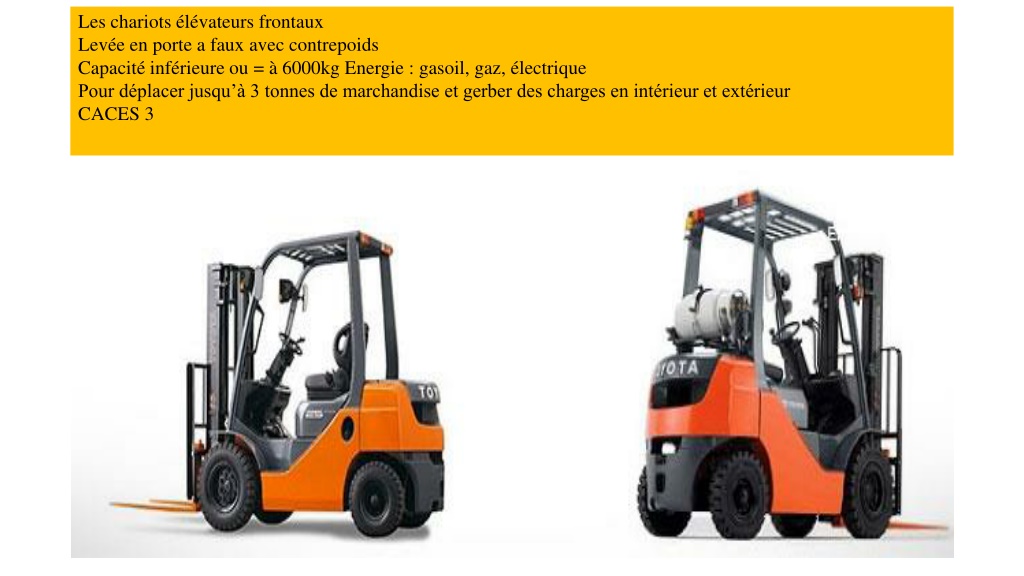

  23. Les chariots élévateurs frontauxLevée en porte a faux avec contrepoidsCapacité inférieure ou = à 6000kg Energie : gasoil, gaz, électriquePour déplacer jusqu’à 3 tonnes de marchandise et gerber des charges en intérieur et extérieurCACES 3

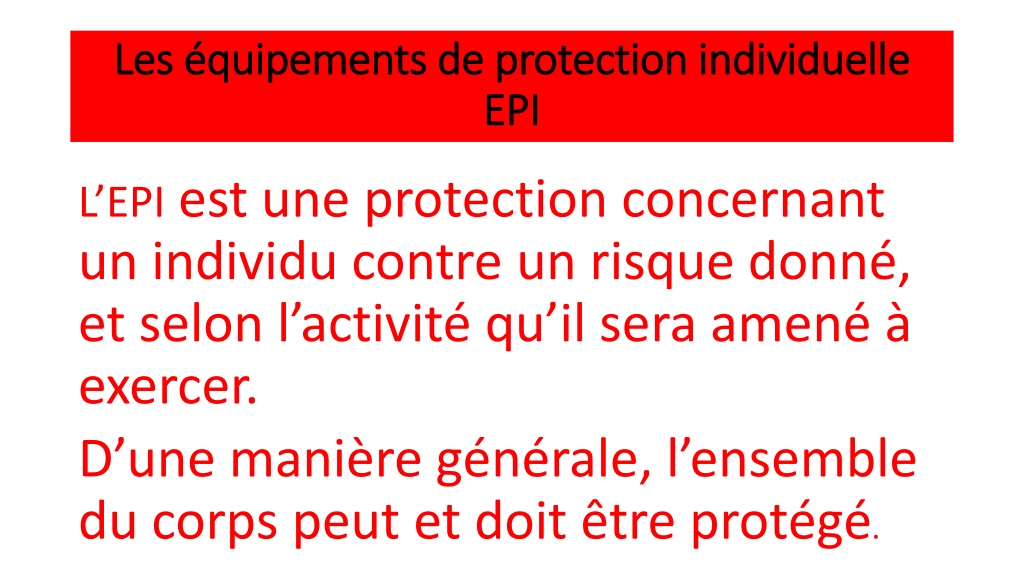

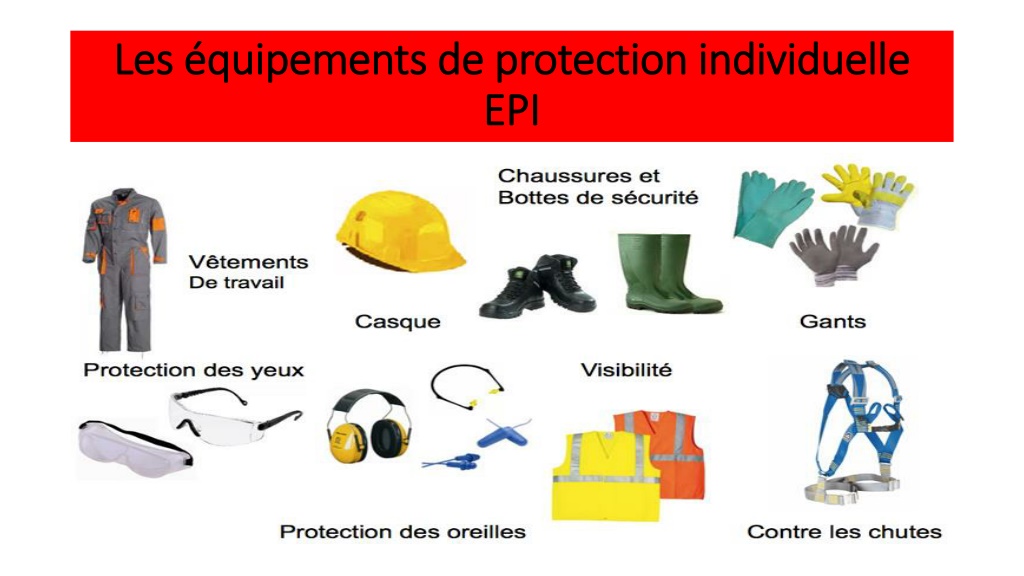

  24. Les équipements de protection individuelle EPI L’EPI est une protection concernant un individu contre un risque donné, et selon l’activité qu’il sera amené à exercer. D’une manière générale, l’ensemble du corps peut et doit être protégé.

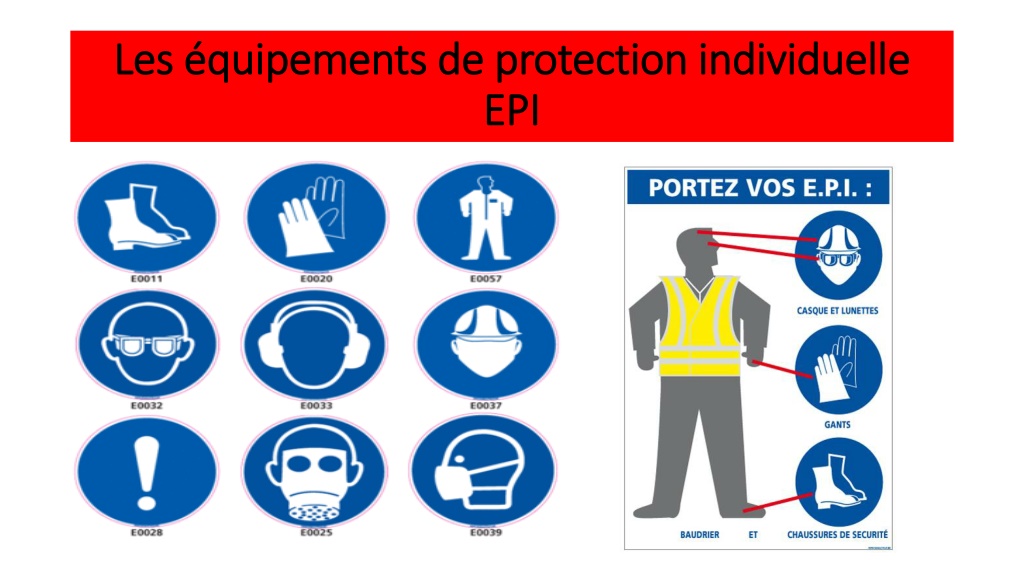

  25. Les équipements de protection individuelle EPI

  26. Les équipements de protection individuelle EPI
