  1. 12-1 傳輸媒介

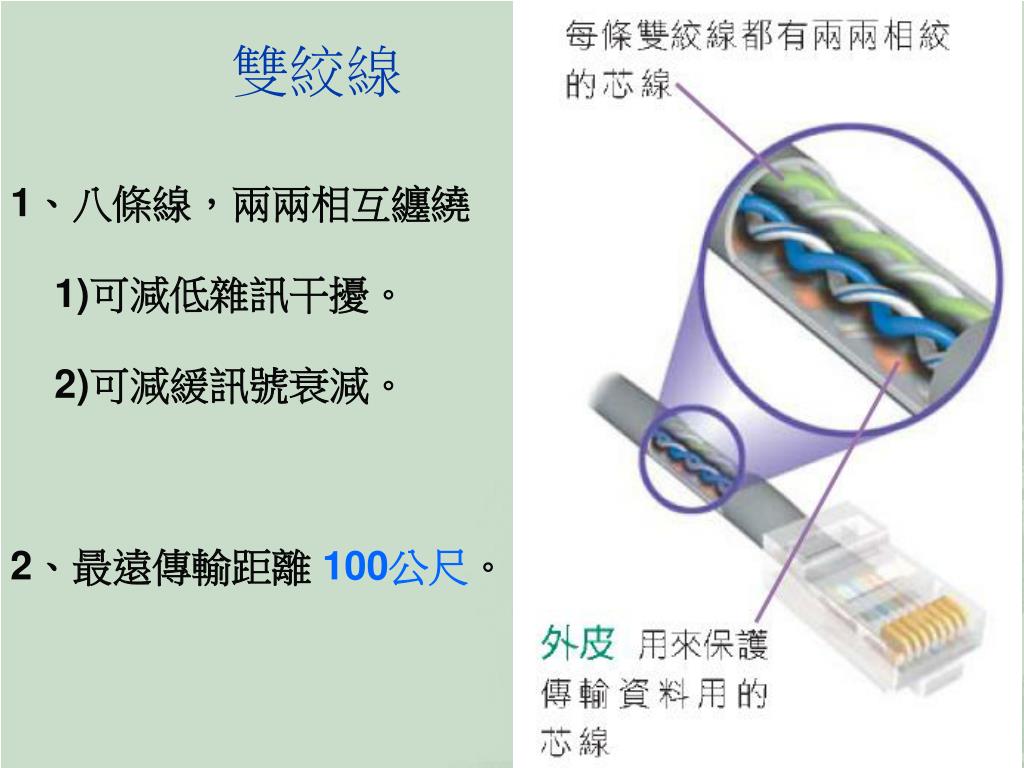

  2. 雙絞線 1、八條線，兩兩相互纏繞 1)可減低雜訊干擾。 2)可減緩訊號衰減。 2、最遠傳輸距離 100公尺。

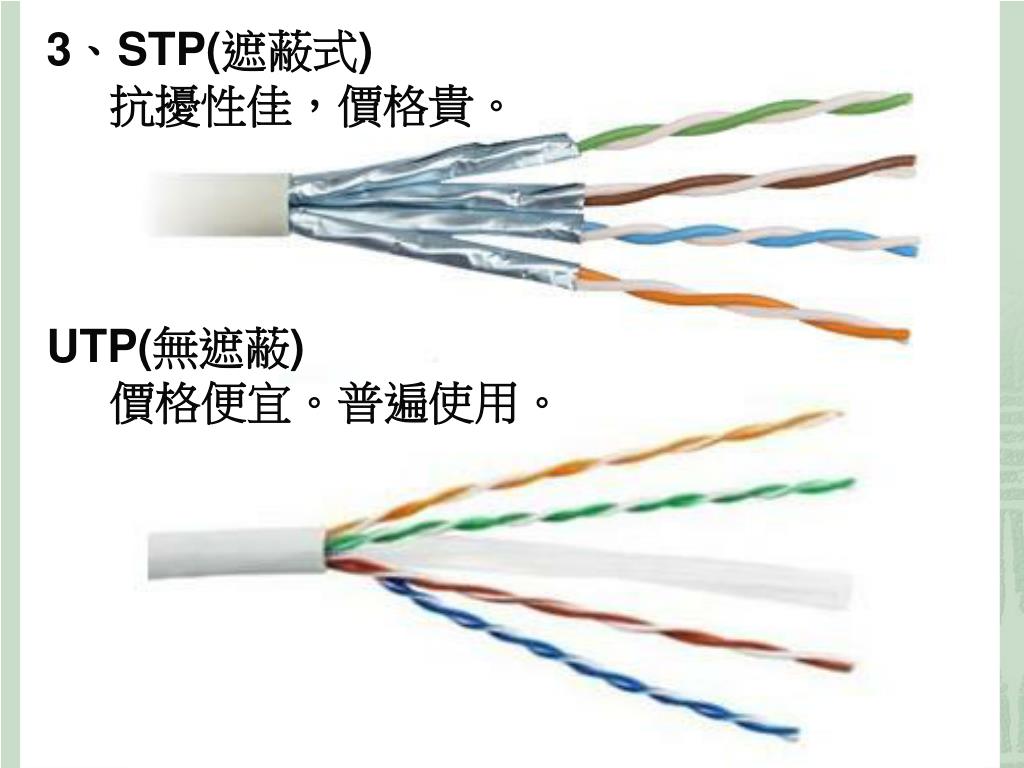

  3. 3、STP(遮蔽式) 抗擾性佳，價格貴。 UTP(無遮蔽) 價格便宜。普遍使用。

  4. 同軸電纜 1、「粗同軸電纜」傳輸遠、價格貴，應用 於有線電視。 「細同軸電纜」， 應用於區域網路。 2、抗擾性優於雙絞線。 2、傳輸距離為 200公尺 ~ 500公尺 3、傳輸速度為 10Mbps

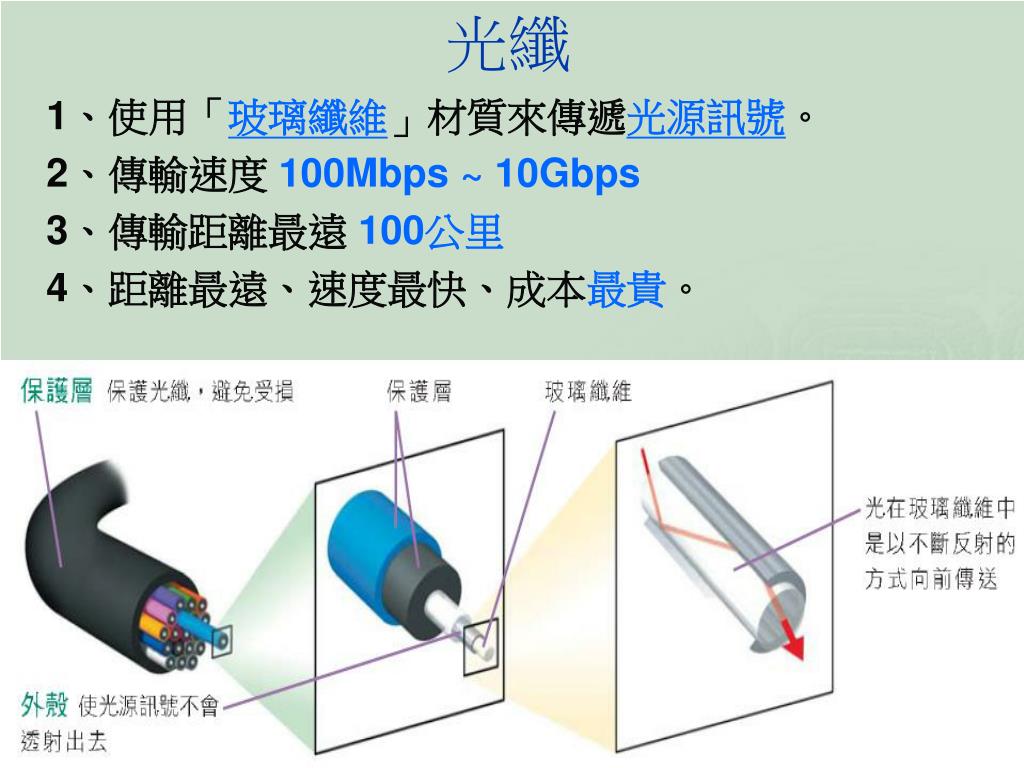

  5. 光纖 1、使用「玻璃纖維」材質來傳遞光源訊號。 2、傳輸速度 100Mbps ~ 10Gbps 3、傳輸距離最遠 100公里 4、距離最遠、速度最快、成本最貴。

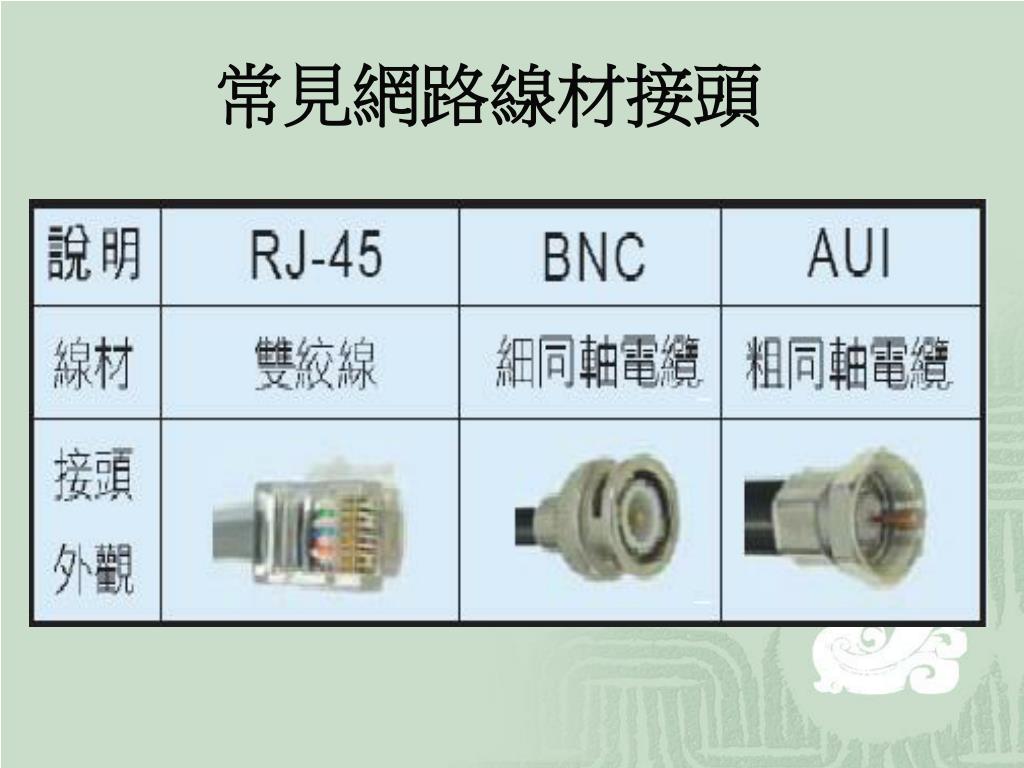

  6. 常見網路線材接頭

  7. 有線傳輸媒介比較

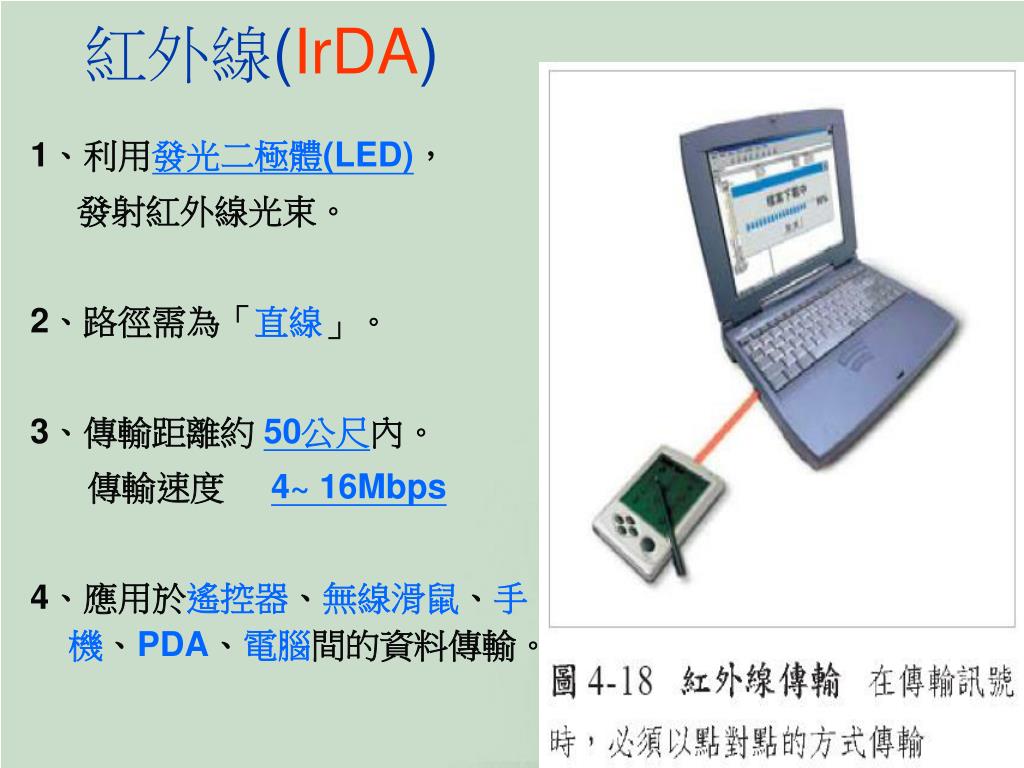

  8. 紅外線(IrDA) 1、利用發光二極體(LED)， 發射紅外線光束。 2、路徑需為「直線」。 3、傳輸距離約 50公尺內。 傳輸速度 4~ 16Mbps 4、應用於遙控器、無線滑鼠、手機、PDA、電腦間的資料傳輸。

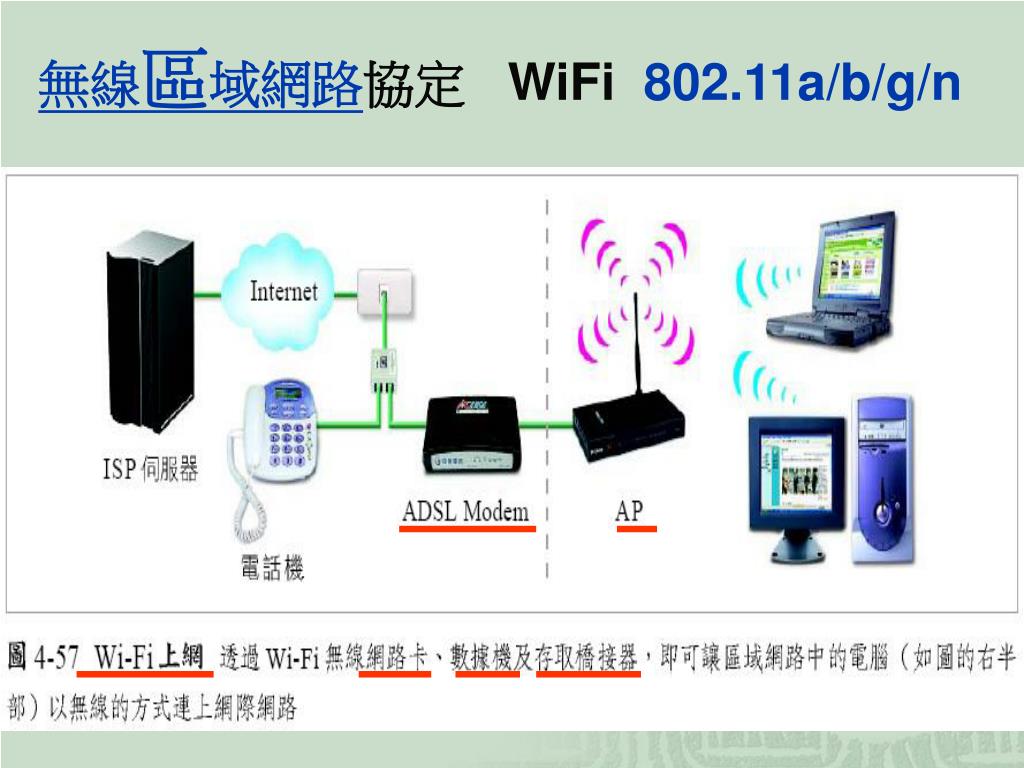

  9. 無線區域網路協定 WiFi 802.11a/b/g/n

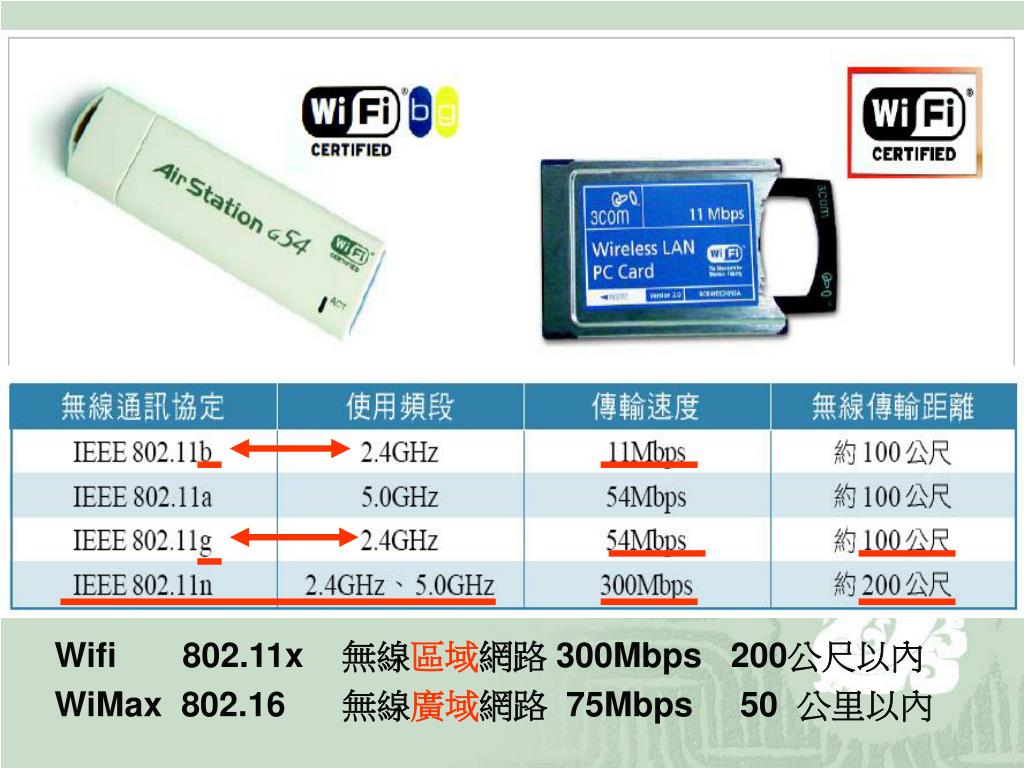

  10. Wifi 802.11x 無線區域網路 300Mbps 200公尺以內 WiMax 802.16 無線廣域網路 75Mbps 50 公里以內

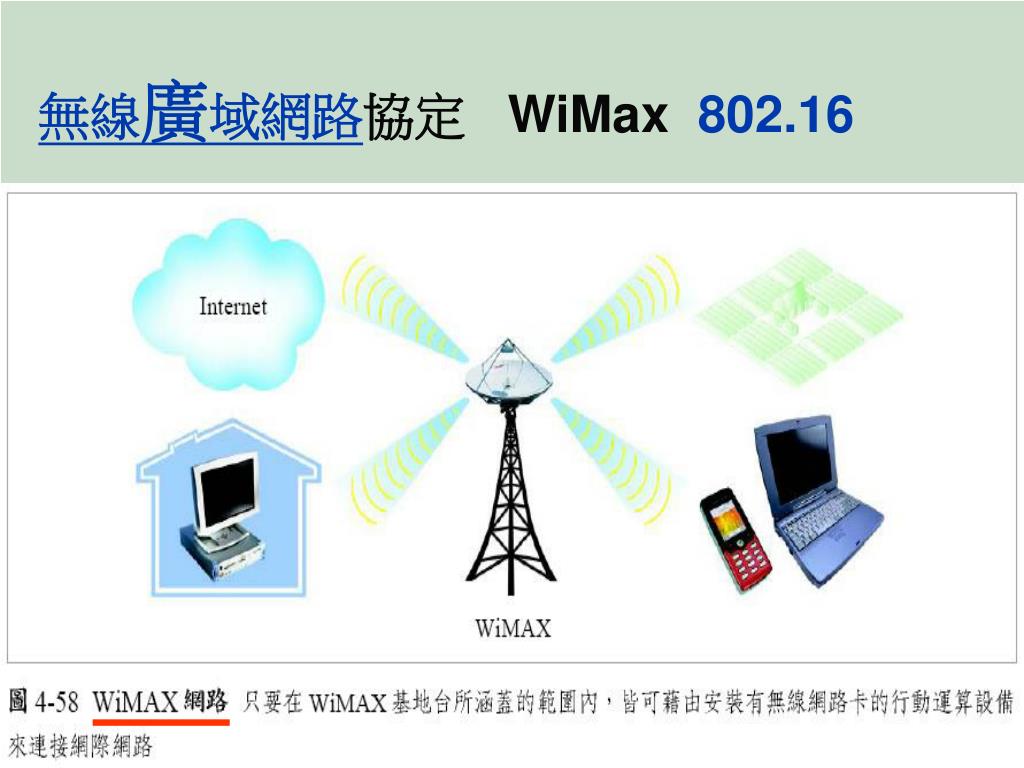

  11. 無線廣域網路協定 WiMax 802.16

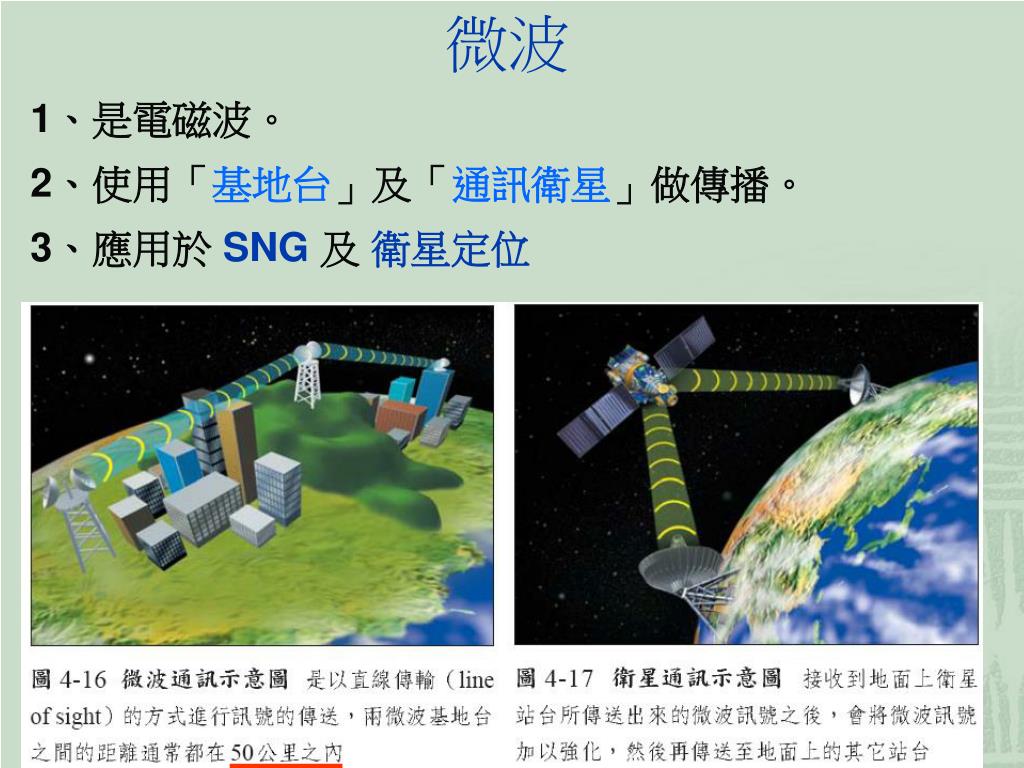

  12. 微波 1、是電磁波。 2、使用「基地台」及「通訊衛星」做傳播。 3、應用於 SNG 及 衛星定位

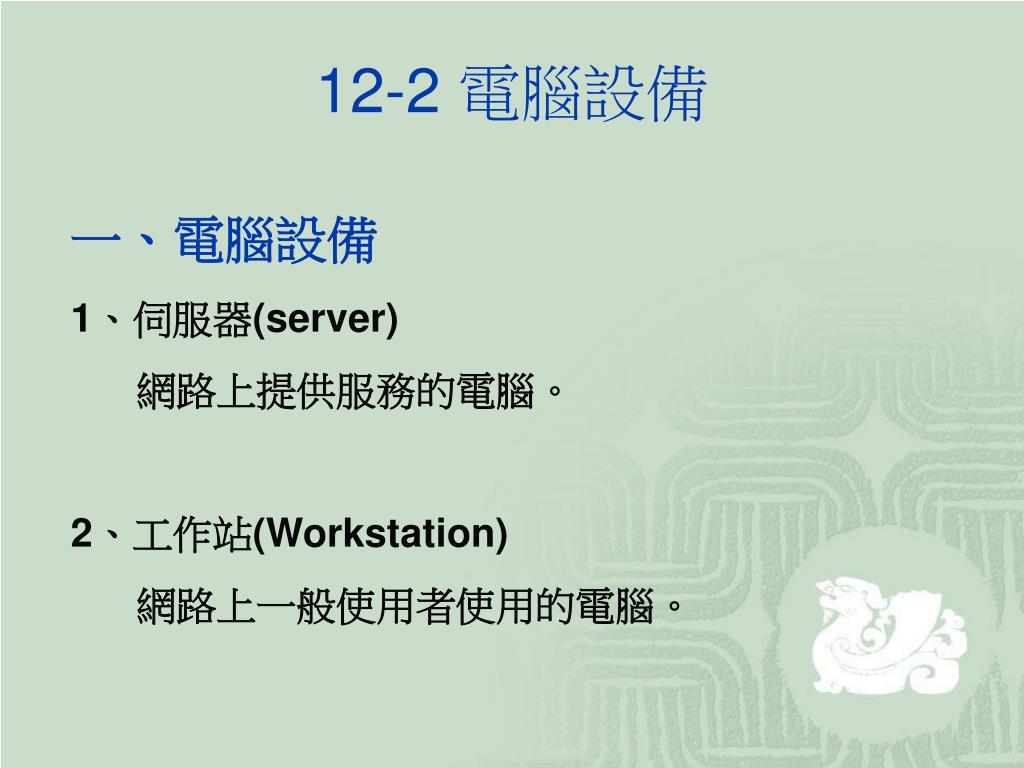

  13. 12-2 電腦設備 一、電腦設備 1、伺服器(server) 網路上提供服務的電腦。 2、工作站(Workstation) 網路上一般使用者使用的電腦。

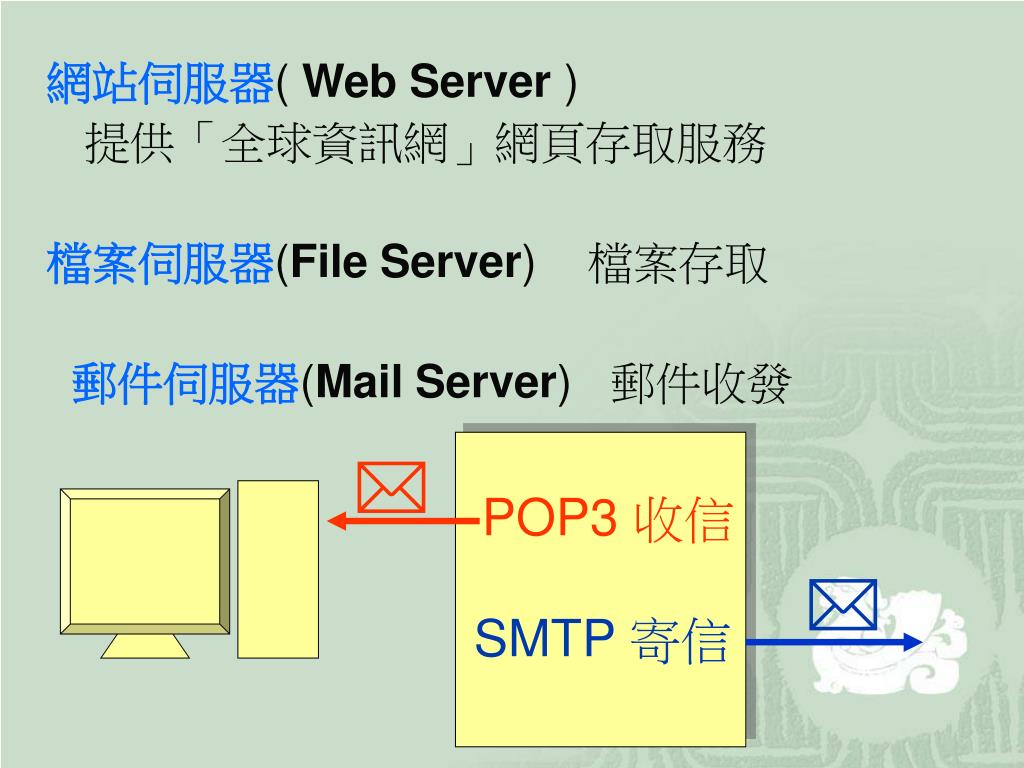

  14. 網站伺服器( Web Server ) 提供「全球資訊網」網頁存取服務 檔案伺服器(File Server) 檔案存取 郵件伺服器(Mail Server) 郵件收發  POP3 收信  SMTP 寄信

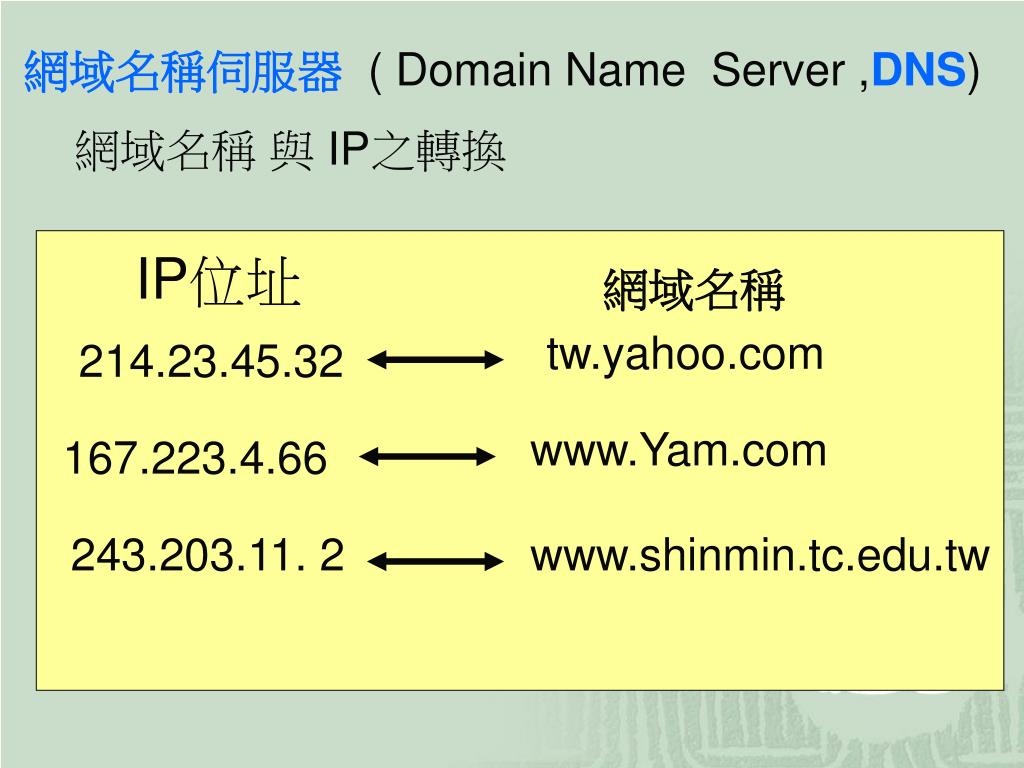

  15. 網域名稱伺服器( Domain Name Server ,DNS) 網域名稱 與 IP之轉換 IP位址 網域名稱 tw.yahoo.com 214.23.45.32 www.Yam.com 167.223.4.66 243.203.11. 2 www.shinmin.tc.edu.tw

  16. 動態主機設定伺服器 (Dynamic Host Configuration Protocol Server , DHCP Server ) 動態分配 IP位址 如：ADSL 撥接上網取得IP位址

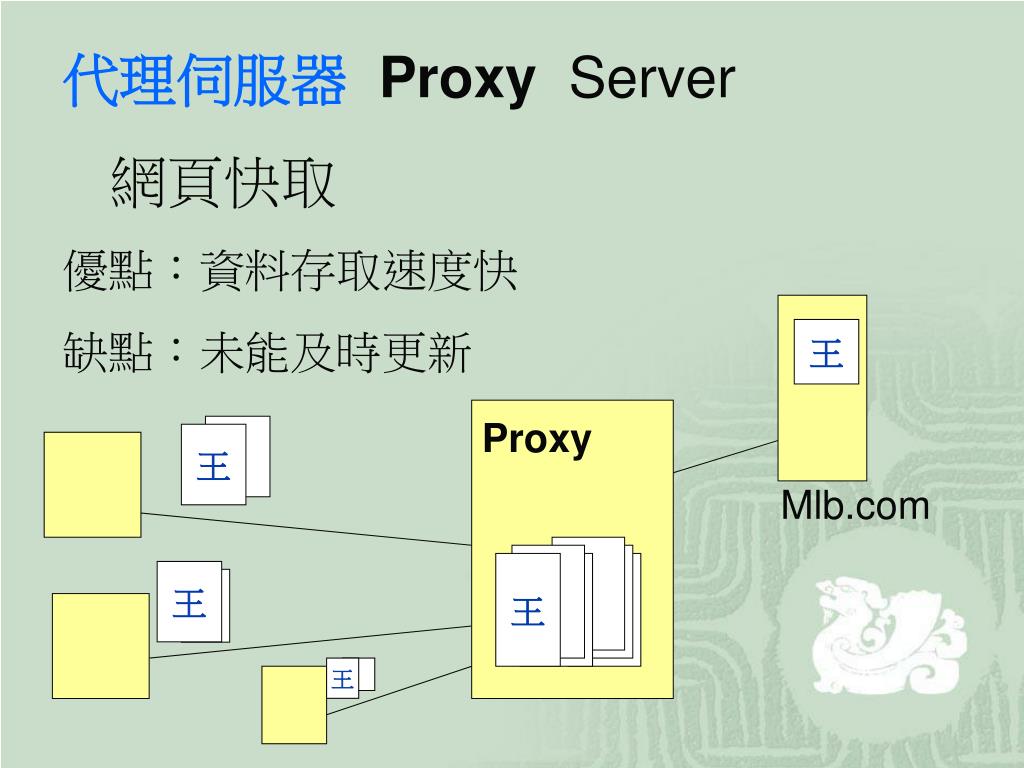

  17. 代理伺服器Proxy Server 網頁快取 優點：資料存取速度快 缺點：未能及時更新 王 Proxy 王 Mlb.com 王 王 王

  18. 工作站 個人電腦、筆記型電腦、個人數位助理(PDA)、 終端機，皆可作為工作站。

  19. 二、 連結裝置 1、數據機 (又稱為調變解調器，Modem) 功能：數位、類比的轉換。

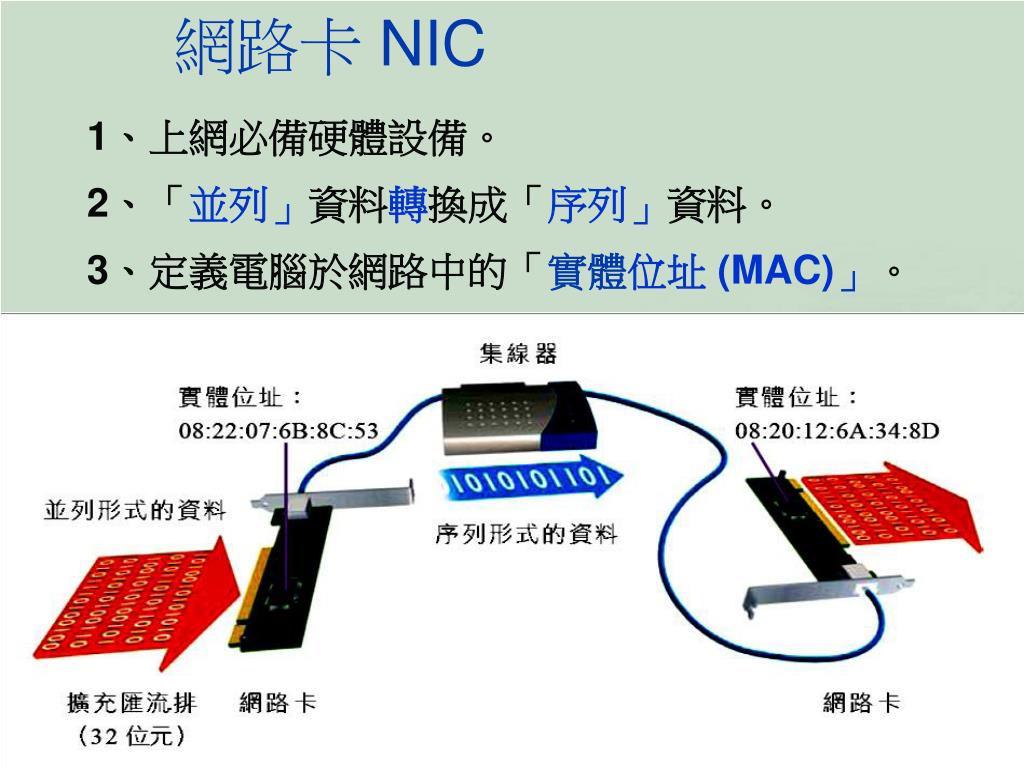

  20. 網路卡 NIC 1、上網必備硬體設備。 2、「並列」資料轉換成「序列」資料。 3、定義電腦於網路中的「實體位址 (MAC)」。

  21. 交換式集線器 Switching Hub 又稱「IP分享器」

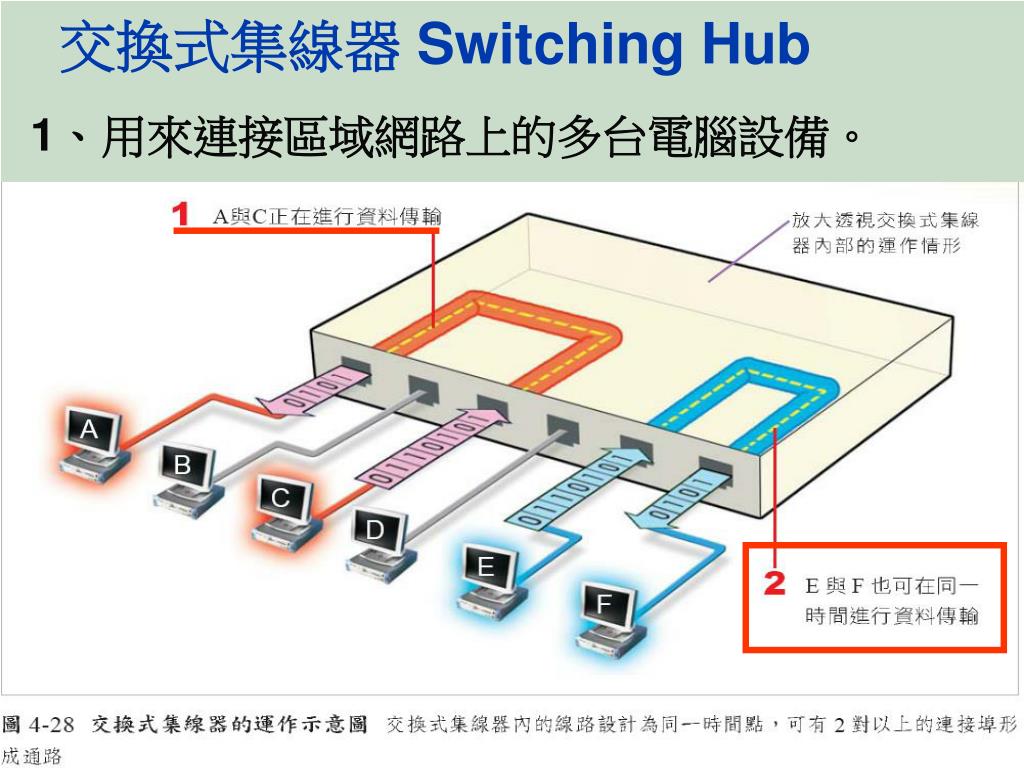

  22. 交換式集線器 Switching Hub 1、用來連接區域網路上的多台電腦設備。

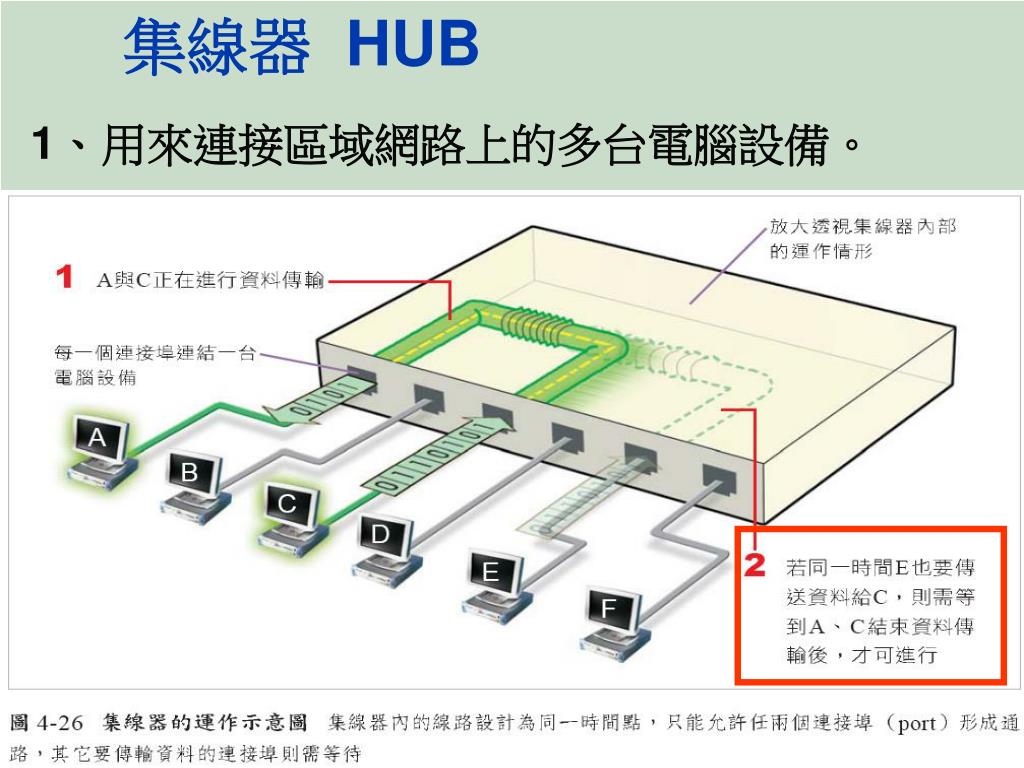

  23. 集線器 HUB 1、用來連接區域網路上的多台電腦設備。

  24. 中繼器 Repeater 1、用來增強傳輸訊號。

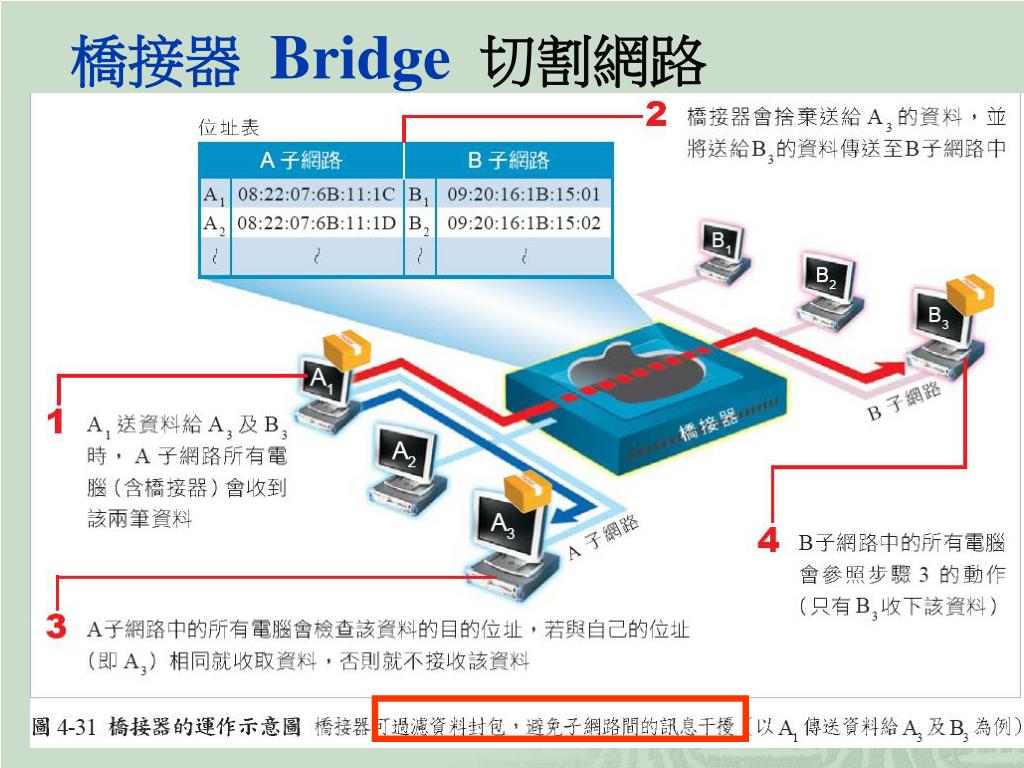

  25. 橋接器 Bridge切割網路

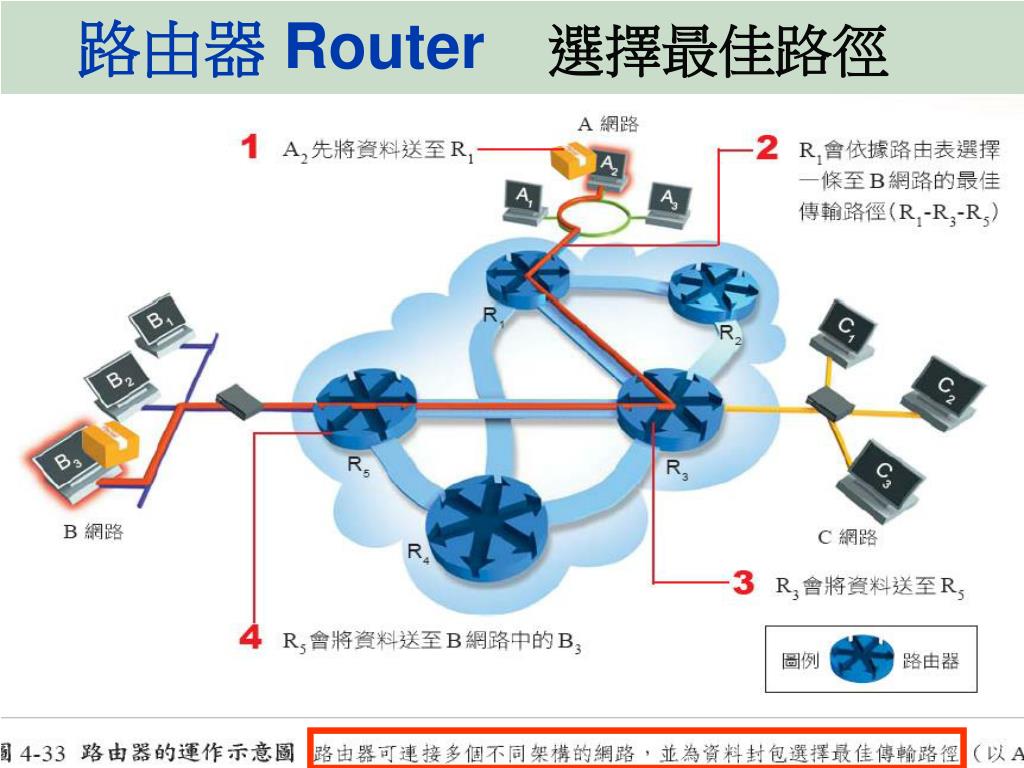

  26. 路由器 Router選擇最佳路徑

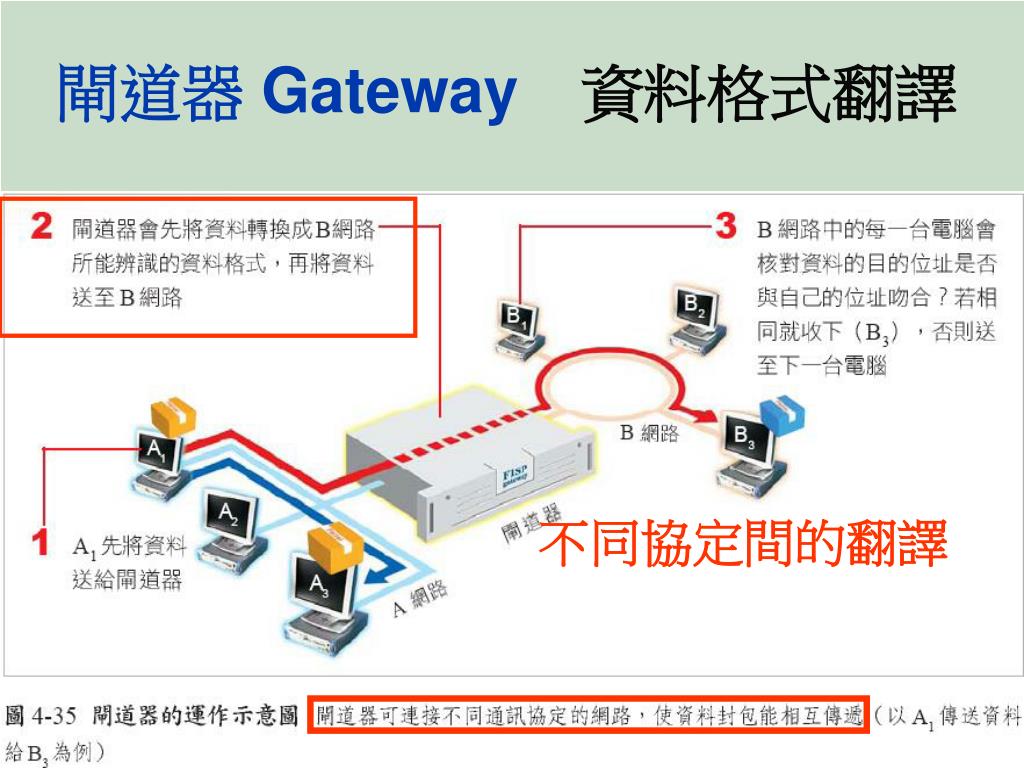

  27. 閘道器 Gateway資料格式翻譯 不同協定間的翻譯

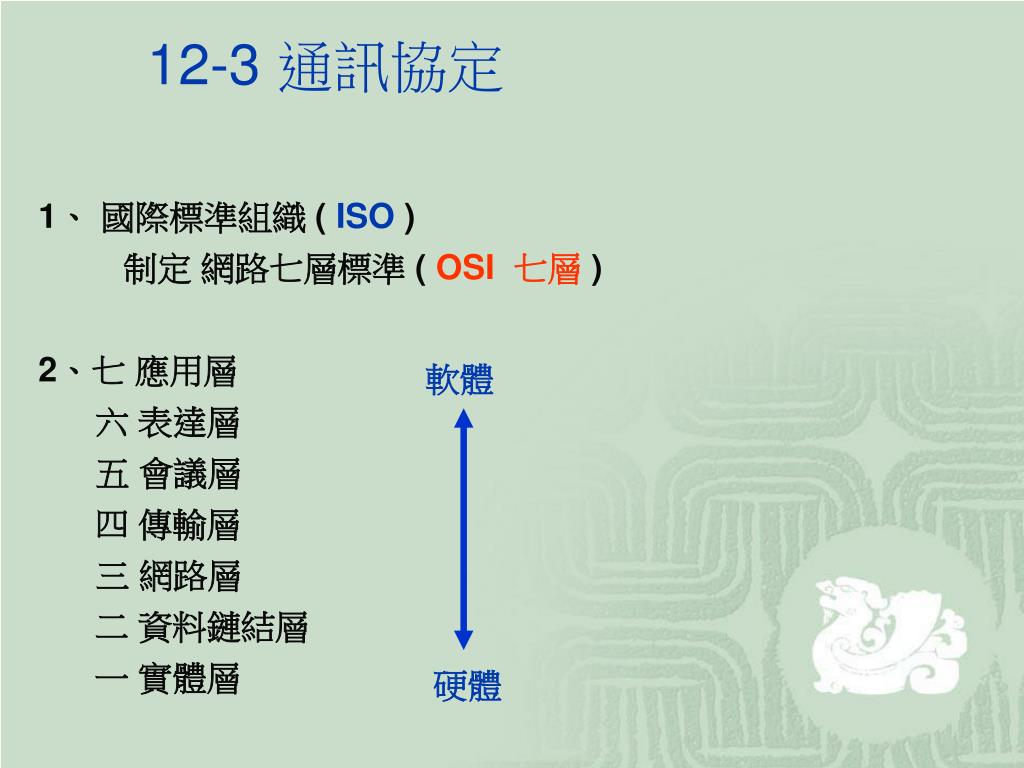

  28. 12-3 通訊協定 1、 國際標準組織 ( ISO ) 制定 網路七層標準 ( OSI 七層) 2、七 應用層 六 表達層 五 會議層 四 傳輸層 三 網路層 二 資料鏈結層 一 實體層 軟體 硬體

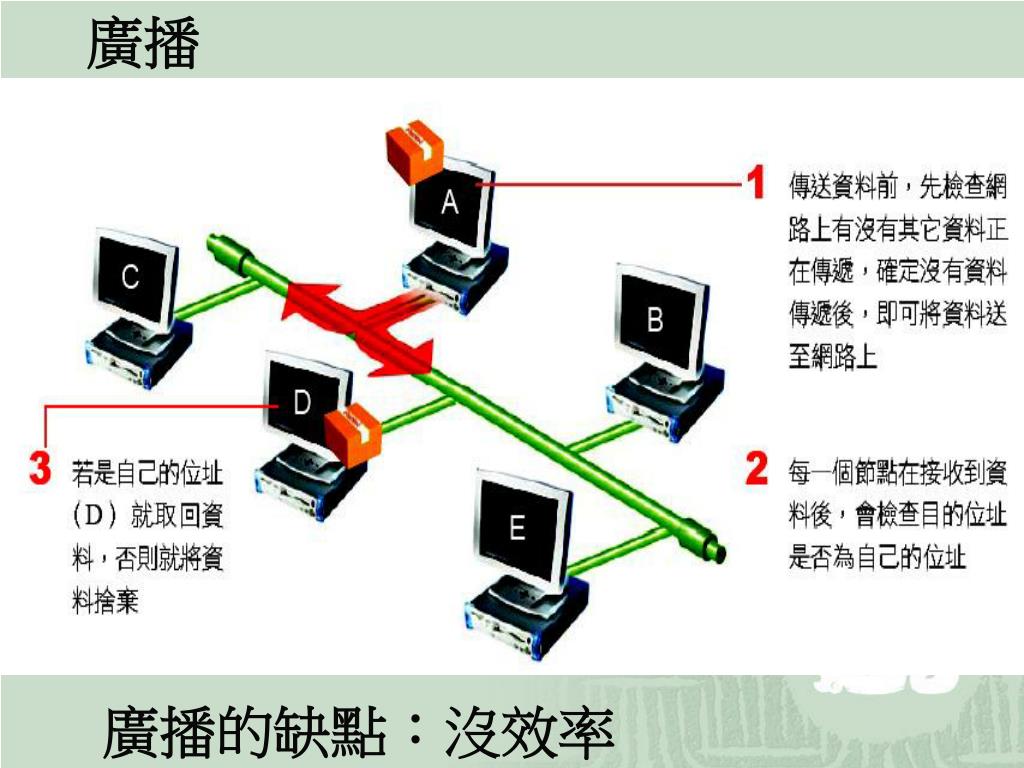

  29. 廣播 廣播的缺點：沒效率

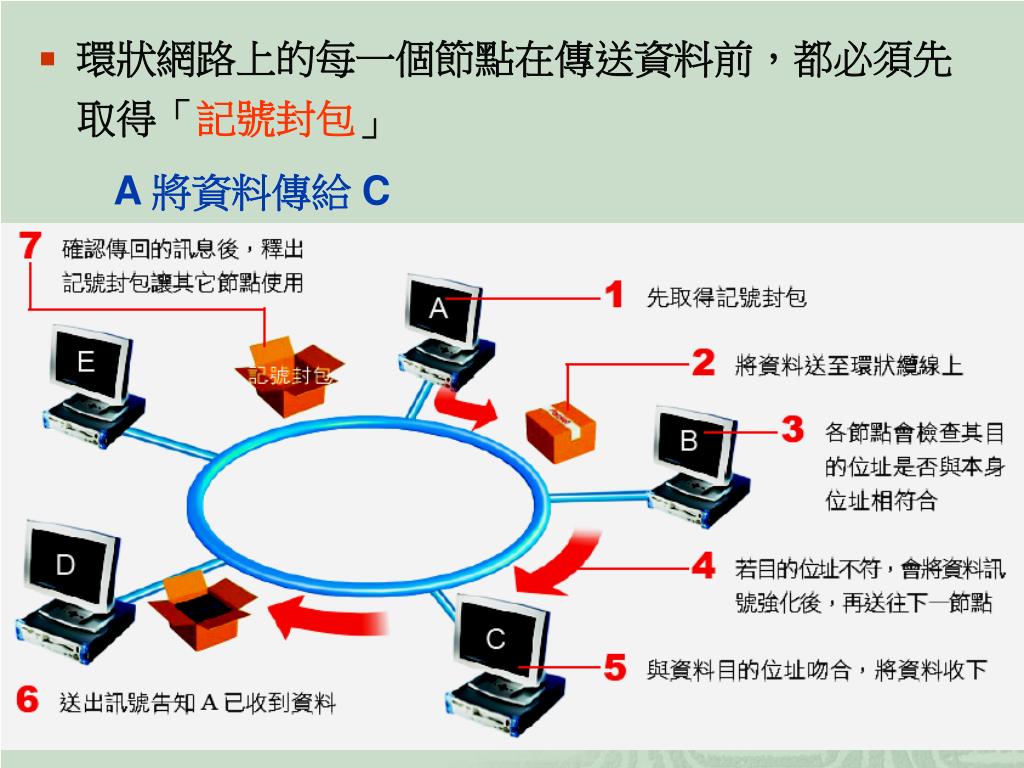

  30. A 將資料傳給 C • 環狀網路上的每一個節點在傳送資料前，都必須先取得「記號封包」

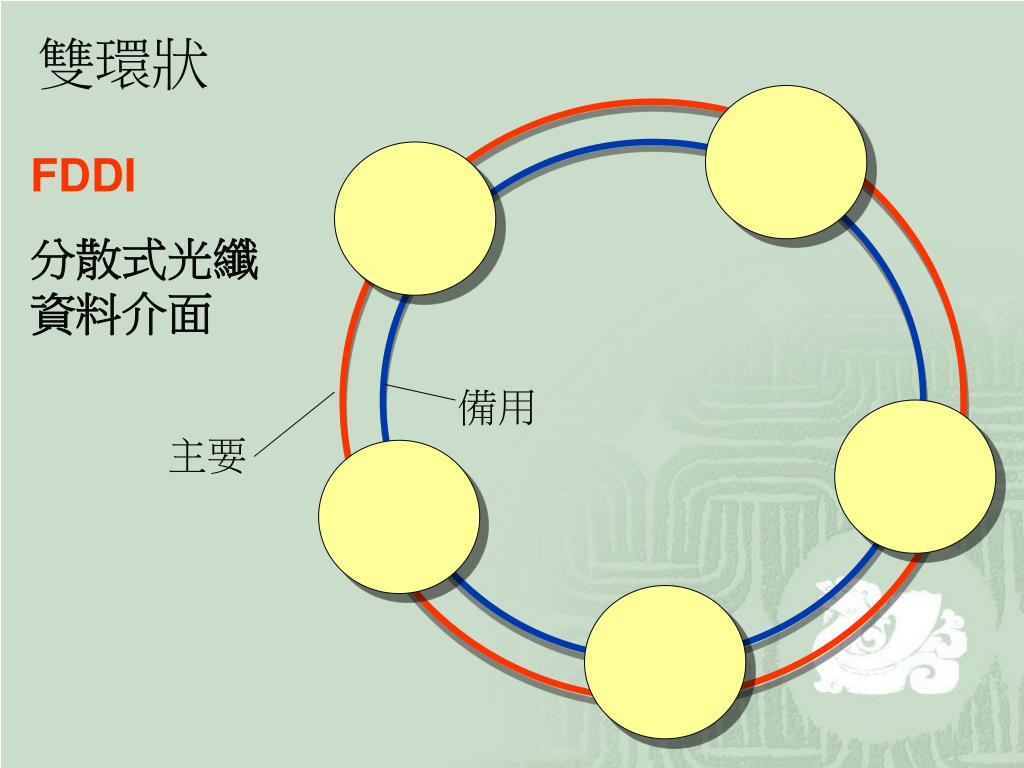

  31. 雙環狀 FDDI 分散式光纖資料介面 備用 主要

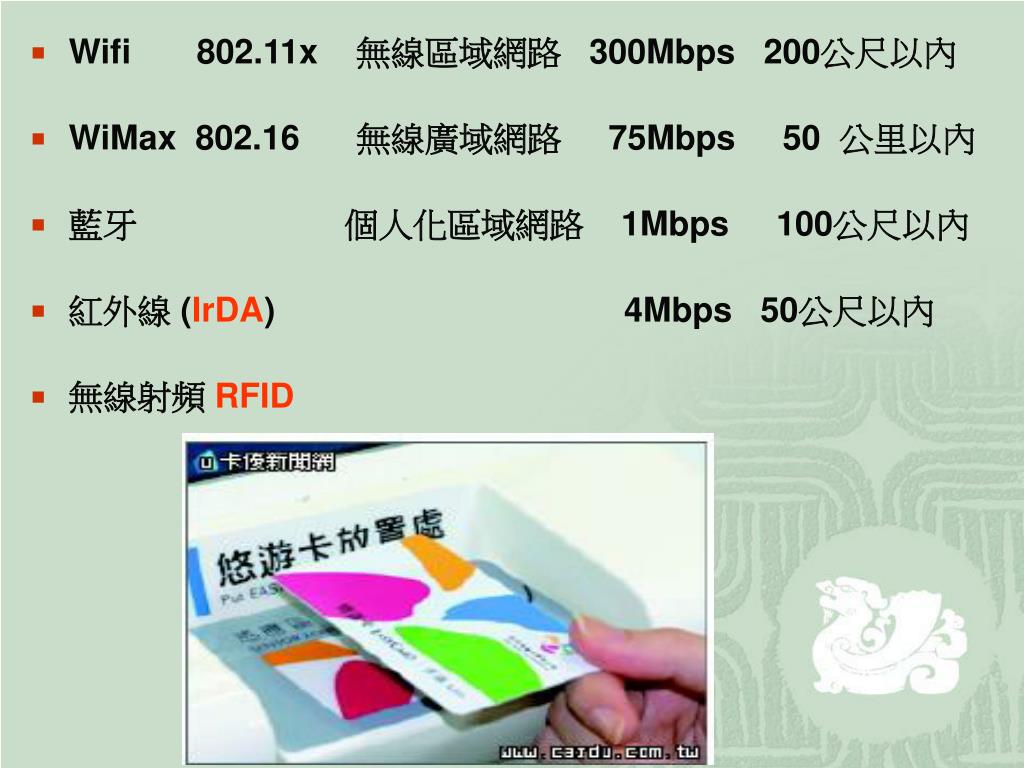

  32. Wifi 802.11x 無線區域網路 300Mbps 200公尺以內 • WiMax 802.16 無線廣域網路 75Mbps 50 公里以內 • 藍牙 個人化區域網路 1Mbps 100公尺以內 • 紅外線 (IrDA) 4Mbps 50公尺以內 • 無線射頻 RFID
