Presentation Transcript

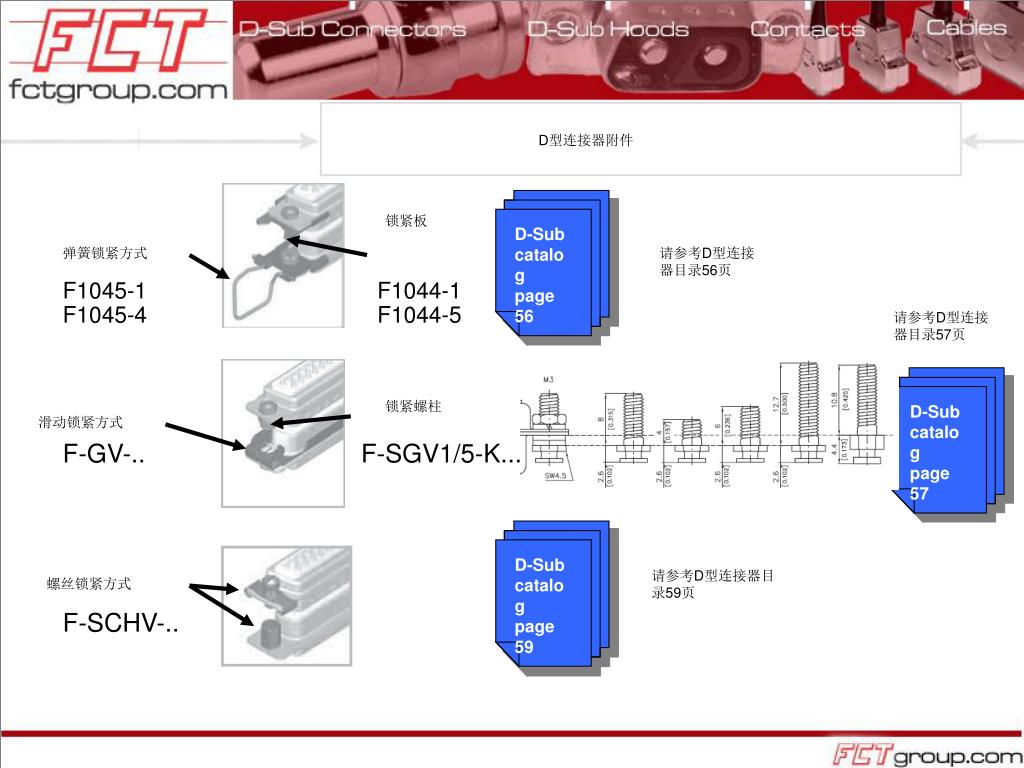

  1. D型连接器附件 D-Sub catalog page 56 锁紧板 弹簧锁紧方式 请参考D型连接器目录56页 F1045-1 F1044-1 F1045-4 F1044-5 请参考D型连接器目录57页 D-Sub catalog page 57 锁紧螺柱 滑动锁紧方式 F-GV-.. F-SGV1/5-K... D-Sub catalog page 59 请参考D型连接器目录59页 螺丝锁紧方式 F-SCHV-..

  2. D-Sub connectors Accessories 铆入式锁紧螺母 Clinch nuts D型连接器附件 D-Sub catalog page 59 安装类型 英制螺丝，带有防松圈 公制螺丝，带有防松圈 英制螺丝 公制螺丝 F*....... 请参考D型连接器目录59页 FM*...... D型标准连接器 FH*...... 出现在料号与商品类型相邻的位置 FL*....... D型卡线式连接器 FU*...... F*...P15-K.. F*...S15-K.. D型IDC平板线揽连接器 FM*...... FU*...... D型混装连接器 FL*...... FH*......

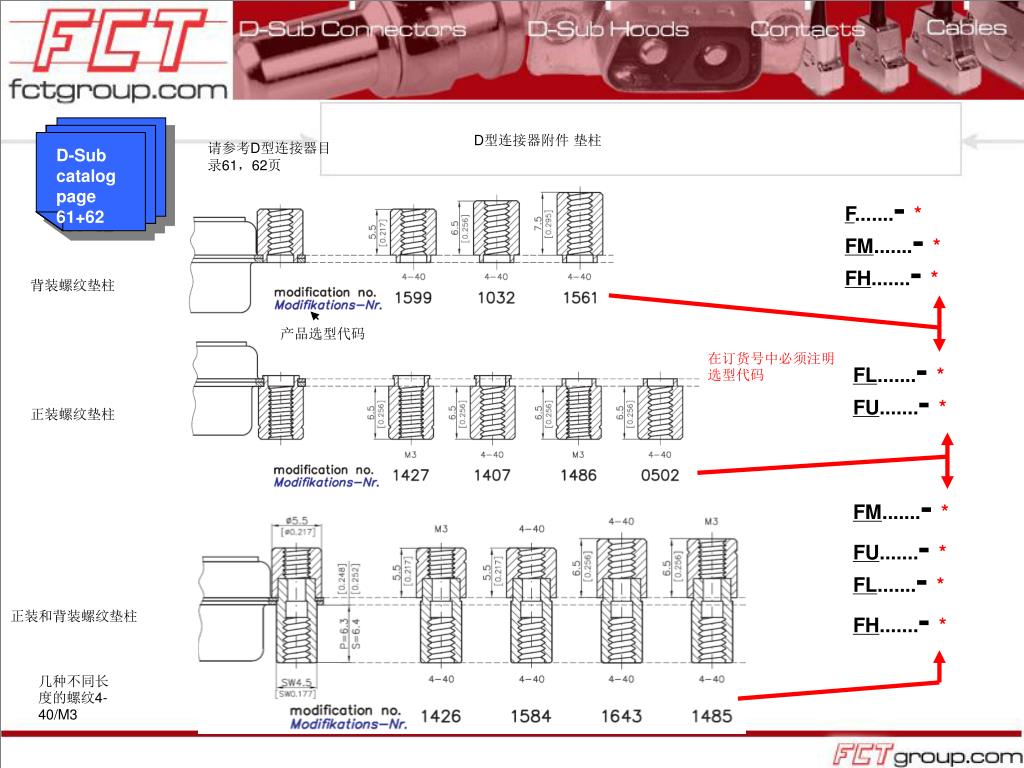

  3. D-Sub catalog page 61+62 D型连接器附件 垫柱 请参考D型连接器目录61，62页 F.......- * FM.......- * FH.......- * 背装螺纹垫柱 产品选型代码 在订货号中必须注明选型代码 FL.......- * FU.......- * 正装螺纹垫柱 FM.......- * FU.......- * FL.......- * FH.......- * 正装和背装螺纹垫柱 几种不同长度的螺纹4-40/M3

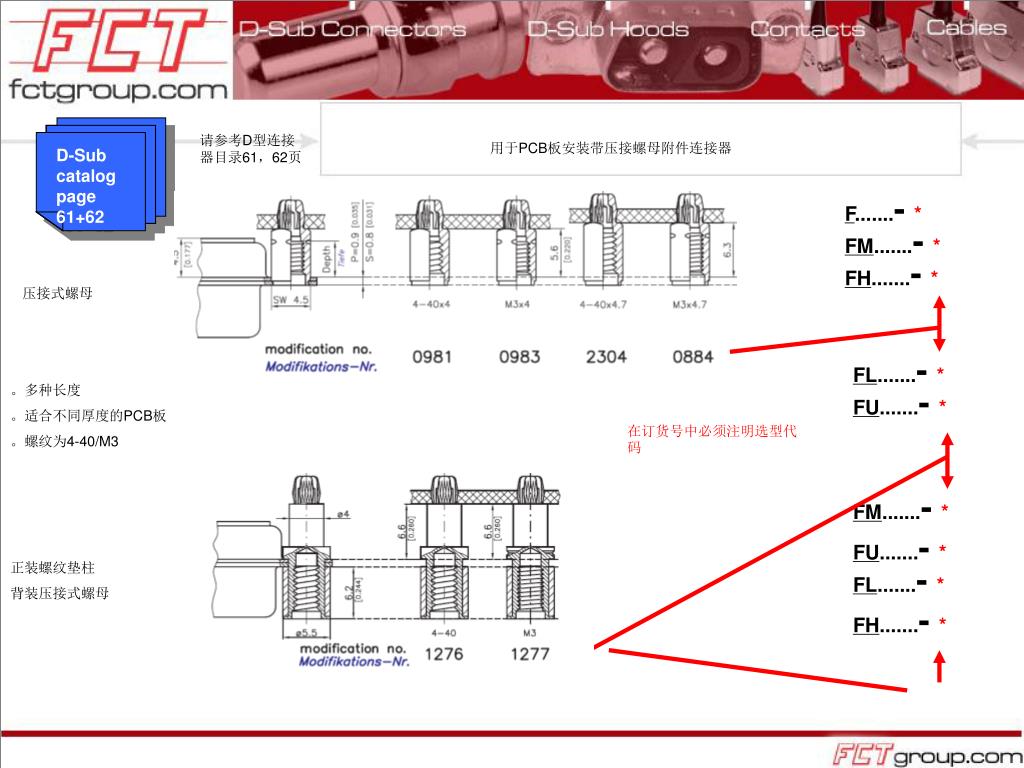

  4. D-Sub catalog page 61+62 请参考D型连接器目录61，62页 用于PCB板安装带压接螺母附件连接器 F.......- * FM.......- * FH.......- * 压接式螺母 FL.......- * 。多种长度 。适合不同厚度的PCB板 。螺纹为4-40/M3 FU.......- * 在订货号中必须注明选型代码 FM.......- * FU.......- * 正装螺纹垫柱 背装压接式螺母 FL.......- * FH.......- *

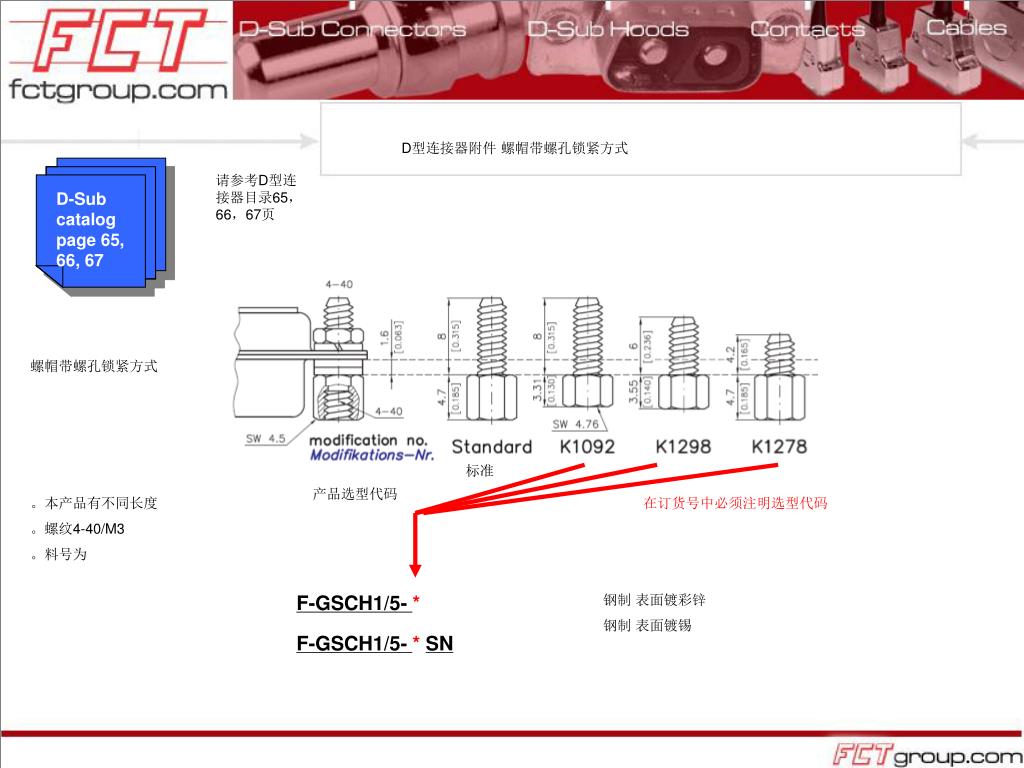

  5. D型连接器附件 螺帽带螺孔锁紧方式 D-Sub catalog page 65, 66, 67 请参考D型连接器目录65，66，67页 螺帽带螺孔锁紧方式 标准 产品选型代码 。本产品有不同长度 。螺纹4-40/M3 。料号为 在订货号中必须注明选型代码 F-GSCH1/5- * 钢制 表面镀彩锌 钢制 表面镀锡 F-GSCH1/5- * SN

  6. D型连接器附件 D-Sub catalog page 68 请参考D型连接器目录68页 料号 FRP3/1 FRP5/3 用于背装开窗外壳尺寸缩减安装板 外壳尺寸 F1049-1 F1049-2 盖子 F1049-3 F1049-4 F1049-5

  7. D型连接器附件 请参考D型连接器目录70页 Order number D-Sub catalog page 70 塑料防尘罩 。可选带有保护链的产品（不同长度） 。可选不带有保护链的产品 。可选抗静电的产品 F1042-1... F1042-2... F1042-3... F1042-4... F1042-5... 请参考D型连接器目录72页 D-Sub catalog page 72 Shell size FSSK1S FSSK2S FSSK3S FSSK4S FSSK5S 屏蔽防尘罩

  8. D型连接器支架和附件 塑料支架 D-Sub catalog page 74 连接器已含有支架 料号 请参考D型连接器目录74页 FKW.... 连接器已含有指甲和带有其他附件的产品 D-Sub catalog page 76, 77 在订货号中必须注名选型代码 请参考D型连接器目录76，77页 F.......- *

  9. D型连接器支架 塑料支架 料号 （连接器已经装有支架和其他附件的产品） D-Sub catalog page 78 FKA.... 请参考D型连接器目录17页 料号 F-BFK-....

  10. D-SUB 90度弯角塑料支架 可根据客户您的不同需要来选择图中对应的产品

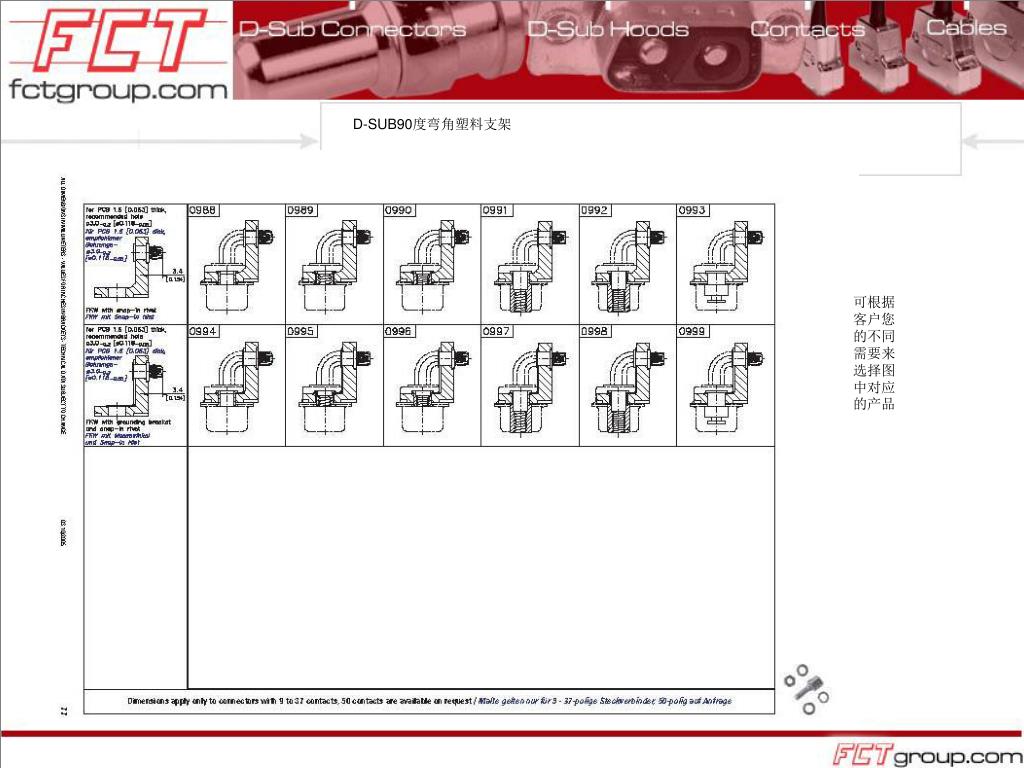

  11. D-SUB90度弯角塑料支架 可根据客户您的不同需要来选择图中对应的产品

  12. D型连接器支架 D-Sub catalog page 79 金属支架 料号 连接器已经装有支架 和其他附件的产品 请参考D型连接器目录79页 F1080-.... D-Sub catalog page 84, 85 料号 必须在订单中注明选型代码 请参考D型连接器目录84 85页 F.......- *

  13. D-SUB 90度弯角支架 可根据客户您的不同需要来选择图中对应的产品

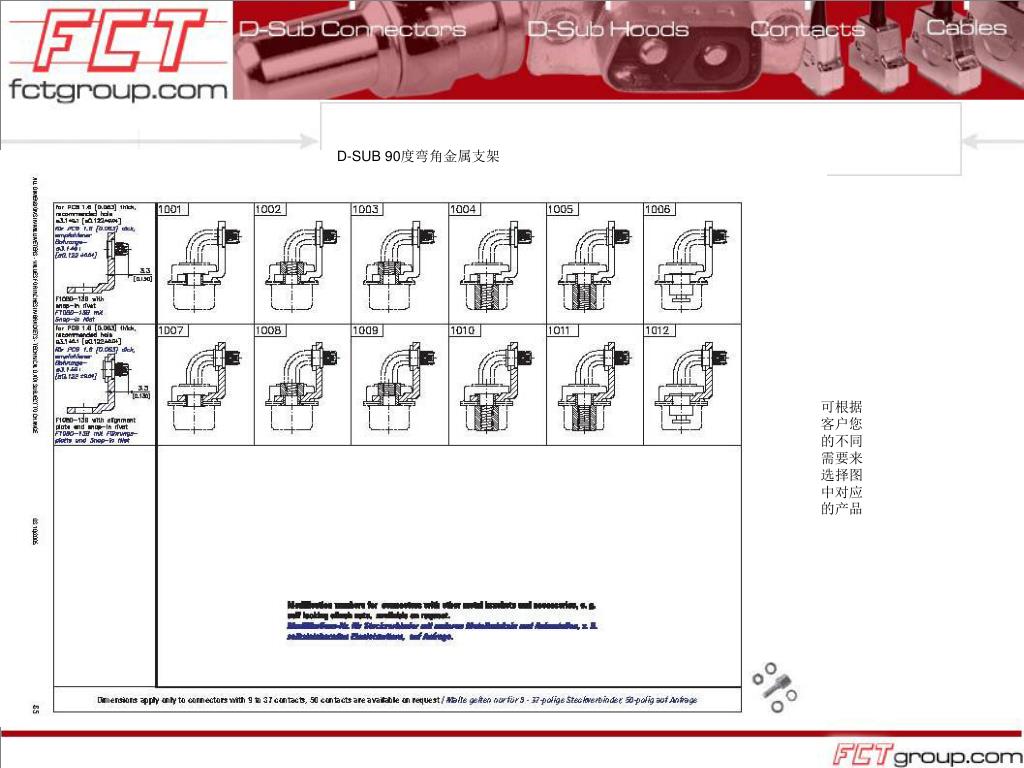

  14. D-SUB 90度弯角金属支架 可根据客户您的不同需要来选择图中对应的产品
