  1. Spesifikasi Program

  2. Pendahuluan • Programer bekerja berdasarkan spesifikasi program • Spesifikasi program akan mendefinisikan atau menentukan input, pemrosesan, dan output yang diperlukan. • Spesifikasi yang baik biasanya menetapkan pemrosesan apa yang diperlukan dengan cara memberikan hubungan (menunjukkan keterkaitan) yang pasti antara output dan input yang dihasilkan dari pemrosesan itu • Spesifikasi program menerangkan sejumlah metode dan notasi yang digunakan untuk menetapkan (menspesifikasikan) program apa yang perlu dilakukan dan sejauh mana metode dan notasi tersebut diperlukan untuk melakukan program

  3. Persyaratan / Keperluan Umum • Beberapa tujuan desain umum bisa dinyatakan secara eksplisit sebagai bagian dari spesifikasi program • Persyaratan / keperluan desain program terbagi ke dalam kategori umum berikut : • Gaya desain program dan presentasinya • Reliabilitas program • Efisiensi program • Waktu pengembangan (pembuatan) program • Biaya pengembangan program • Dokumentasi program

  4. Spesifikasi Terinci • Tiga area spesifikasi yang penting : • Spesifikasi input • Spesifikasi output • Spesifikasi pemrosesan

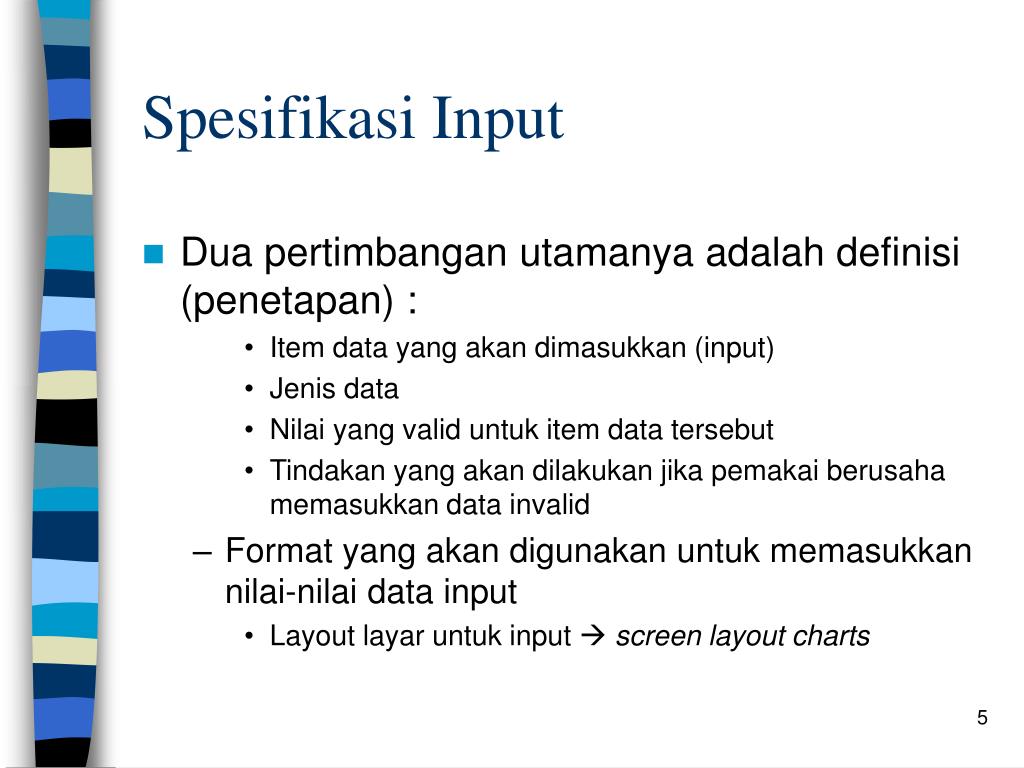

  5. Spesifikasi Input • Dua pertimbangan utamanya adalah definisi (penetapan) : • Item data yang akan dimasukkan (input) • Jenis data • Nilai yang valid untuk item data tersebut • Tindakan yang akan dilakukan jika pemakai berusaha memasukkan data invalid • Format yang akan digunakan untuk memasukkan nilai-nilai data input • Layout layar untuk input  screen layout charts

  6. Spesifikasi Output • Pertimbangan utamanya adalah definisi (penetapan) : • Data apa yang akan di-output (dihasilkan) • Bagaimana ia diperoleh dari data input • Kapan ia akan dihasilkan • Bagaimana bentuk hasilnya nanti • Format yang digunakan data yang akan di-output • Print layout chart

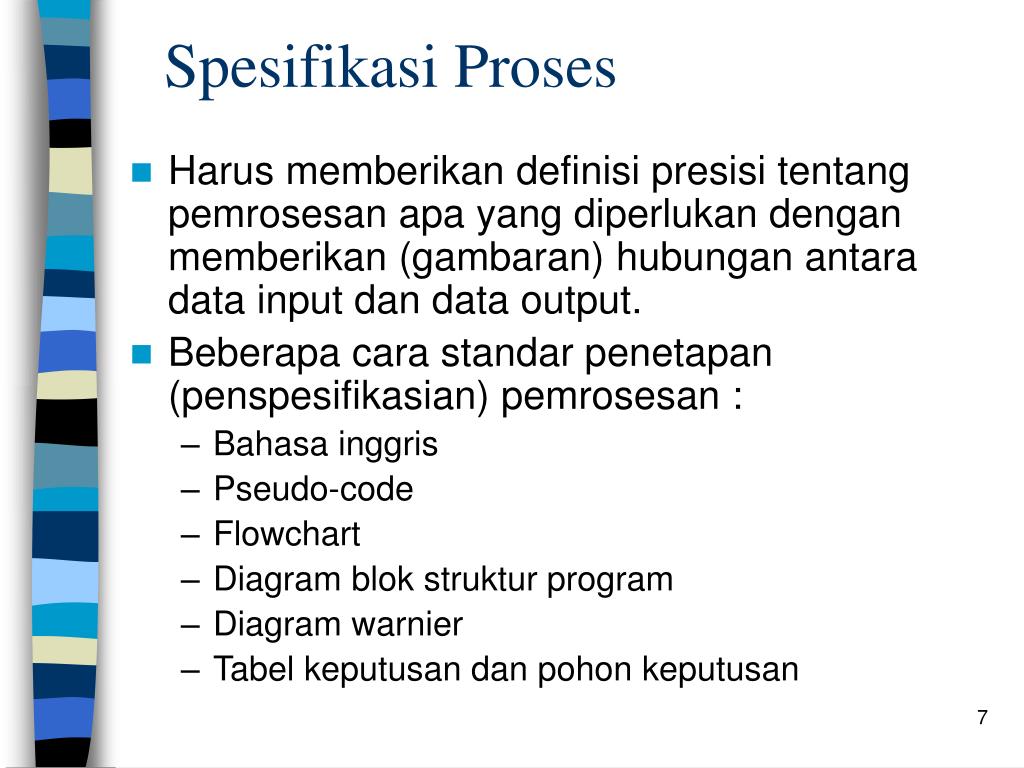

  7. Spesifikasi Proses • Harus memberikan definisi presisi tentang pemrosesan apa yang diperlukan dengan memberikan (gambaran) hubungan antara data input dan data output. • Beberapa cara standar penetapan (penspesifikasian) pemrosesan : • Bahasa inggris • Pseudo-code • Flowchart • Diagram blok struktur program • Diagram warnier • Tabel keputusan dan pohon keputusan

  8. Flowchart Program • Cara untuk menunjukkan, dalam bentuk diagram, rangkaian langkah dalam menjalankan suatu tugas pemrograman • Flowchartnya program umumnya dihasilkan dalam dua tahap yang mewakili tingkat kerincian yang berbeda : • Flowchart program garis besar • Flowchart program terinci • Flowchart program garis besar • Merepresentasikan (mewakili) operasi-operasi komputer sebenarnya secara garis besarnya saja • Flowchart program terinci • Terbuat dari chart faris besar dan akan berisi langkah-langkah komputer terinci yang diperlukan untujk menjalankan tugas tertentu. • Dari chart inilah programmer membuat atau menyiapkan lembaran pengkodean program

  9. Enter Start Jam kerja > 8 ? Yes Input jam kerja No Hitung Biaya buruh Biaya  jam kerja x 8500 Biaya  8 x 8500 + (jam kerja – 8) x 17000 Cetak biaya buruh Exit Stop Flowchart program terinci Flowchart program garis besar

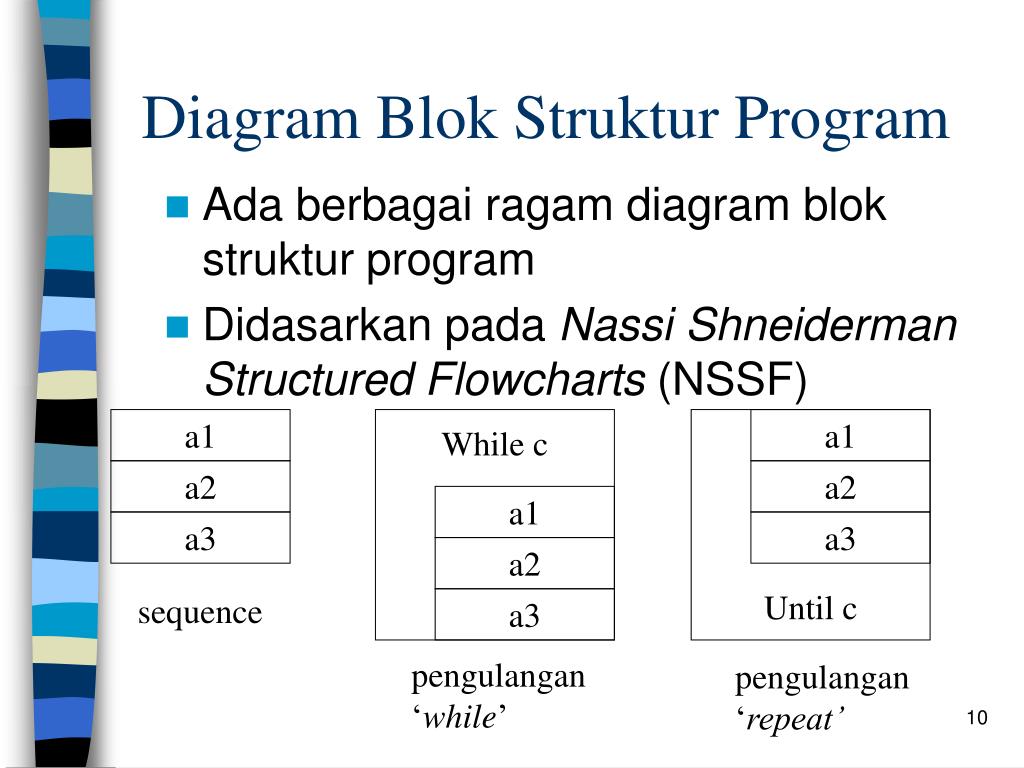

  10. Until c While c a1 a1 a1 a2 a2 a2 a3 a3 a3 Diagram Blok Struktur Program • Ada berbagai ragam diagram blok struktur program • Didasarkan pada Nassi Shneiderman Structured Flowcharts (NSSF) sequence pengulangan ‘while’ pengulangan ‘repeat’

  11. c true false a1 a2 a If c then a1 else a2 looping Select case a1 else case3 case1 case2 a2 a3 a4 a1 a2 a3 a4 a5 Setelah a1, a2-a3-a4 dijalankan secara berturut2 diikuti a5 Struktur case

  12. Tabel dan Pohon Keputusan • Tabel keputusan digunakan untuk menganalisa suatu masalah • Memperlihatkan kondisi-kondisi yang berlaku dalam masalah tertentu, dan menunjukkan tindakan-tindakan yang diambil akibat dari segala kombinasi dari kondisi-kondisi yang ada • Pohon keputusan adalah representasi grafis dari tabel keputusan • Untuk membantu pengkonstruksian tabel keputusan

  13. Contoh • Kebijakan pemberian diskon: • Segala pesanan sebesar Rp. 500.000 atau lebih dari pelanggan yang baik catatan kreditnya diberi diskon sebesar 5%. Jika kurang dari Rp. 500.000 diberi diskon 3%. Kondisi-kondisi lainnya harus dimintakan keputusan dari supervisor

  14. Pohon Keputusan Aksi Kondisi Catatan kredit baik Diskon 50% >= Rp. 500.000 Catatan kredit tdk baik Kebijakan supervisor Catatan kredit baik Diskon 30% < Rp. 500.000 Kebijakan supervisor Catatan kredit tdk baik

  15. Tabel Keputusan Y = YES N = NO
