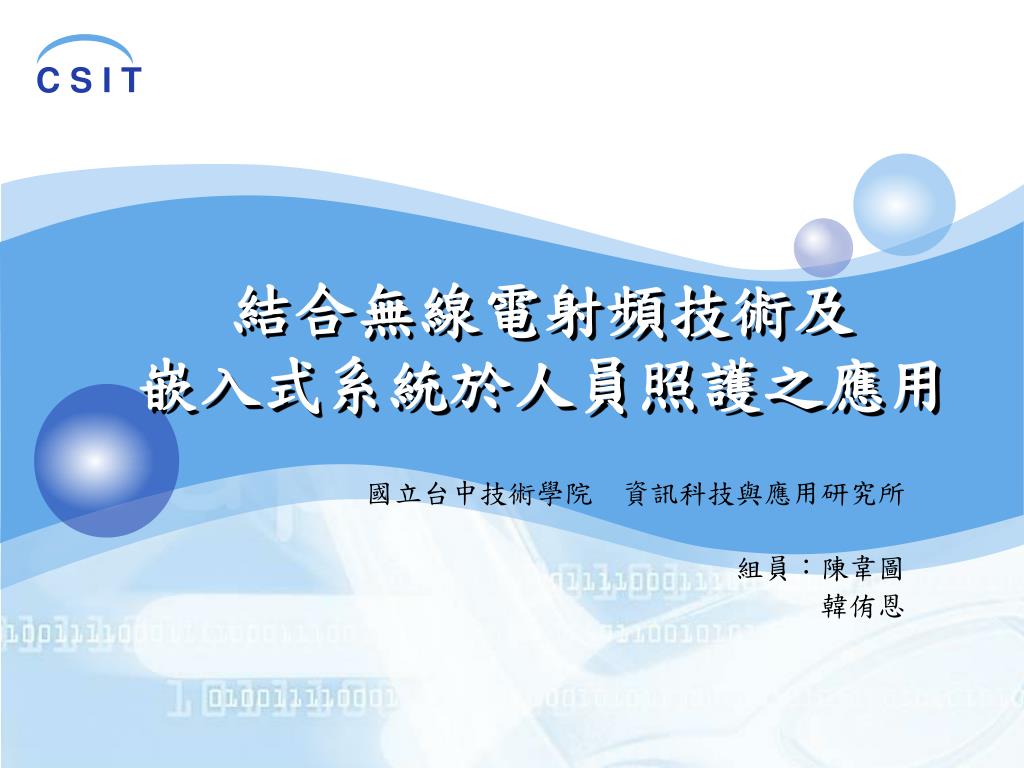

  1. 結合無線電射頻技術及嵌入式系統於人員照護之應用結合無線電射頻技術及嵌入式系統於人員照護之應用 國立台中技術學院　資訊科技與應用研究所 組員：陳韋圖 韓侑恩　

  2. 一、目的 • 透過Zigbee無線傳輸協定於室內建置老年人、病患照護為導向的情境感知環境，利用Zigbee的無線訊號強弱(Rssi)值，將照護目標定位，並透過感測器偵測病人身體狀況，提供相關人員遠端監控。 • 主要研究應用： • 室內定位系統 • 病患醫療照護 • 醫療點滴監控系統

  3. 二、設備簡介

  4. Zigbee • Zigbee的優點： • 彈性的傳輸距離 • 可依需求決定傳輸距離(數公尺~數百公尺) • 多節點傳輸 • 多節點與快速系統化(1 to 65532) • 長效電源 • 使用一對AAA電池可以工作數年的時間 • 低成本 • 優秀的抗干擾能力 • 融合Wireless LAN的CSMA/CA及CDMA的DSSS抗干擾技術

  5. 室內定位系統-定位設備 Master Tag Reader

  6. 醫療點滴監控系統-點滴設備

  7. 三、情境概述

  8. 人員照護情境概述(1/4) ☆居家四周配有感測Reader 廚房：溫度、瓦斯感測， 及tag感測。 廁所：時間監控，和溫度、瓦斯感測 樓梯間：時間監控 (老人或小孩在階梯跌倒) 失智或獨居老人及小孩易發生危險之區域（紅色區域）

  9. 腕帶式tag 人員照護情境概述(2/4) • 人物： 老人-小陳飾 裝備功能： 一、嵌入Zigbee晶片 二、手錶基本功能 三、配備者基本資料 四、定位功能 五、血壓感測 六、脈搏感測 七、聲音傳輸功能 八、求救鈕功能 九、自動啟動訊號

  10. 人員照護情境概述(3/4) • 廁所情境：

  11. 人員照護情境概述(4/4)

  12. 四、系統架構

  13. 系統架構圖

  14. 系統架構圖－定位系統 定位概念圖

  15. 系統架構圖－點滴系統

  16. 五、系統雛型畫面

  17. 系統雛型畫面-初始畫面 RSSI 訊號 定位警報視窗 點滴狀態視窗 點滴訊號 Welcome 展覽會場地圖-demo

  18. 系統雛型畫面-啟動定位畫面 人員定置 顯示Reader的RSSI值

  19. 系統雛型畫面-按下求救鈕 系統以 訊息與聲音提示 發生求救地點

  20. 系統雛型畫面-點滴應用 系統以 訊息與聲音提示點滴沒了

  21. 六、系統實作特色 • 結構：準確的定位演算法 • 降低RSSI值的不穩定 • 創新：打破傳統的單點定位方式。 • 採動態式定位法 • 特色： • 將zigbee導入醫療照護、人員照護之應用。

  22. 七、未來發展 • 醫院點滴應用 • 病患醫療照護 • 社區照護 • 車與環境照護 • 結合人、車、環境照護系統

  23. 車與環境照護(1/2) Zigbee tag 1 車主-小陳飾 Zigbee reader

  24. 車與環境照護(2/2)

  25. 結合人、車、環境照護系統

  26. Thank You !
