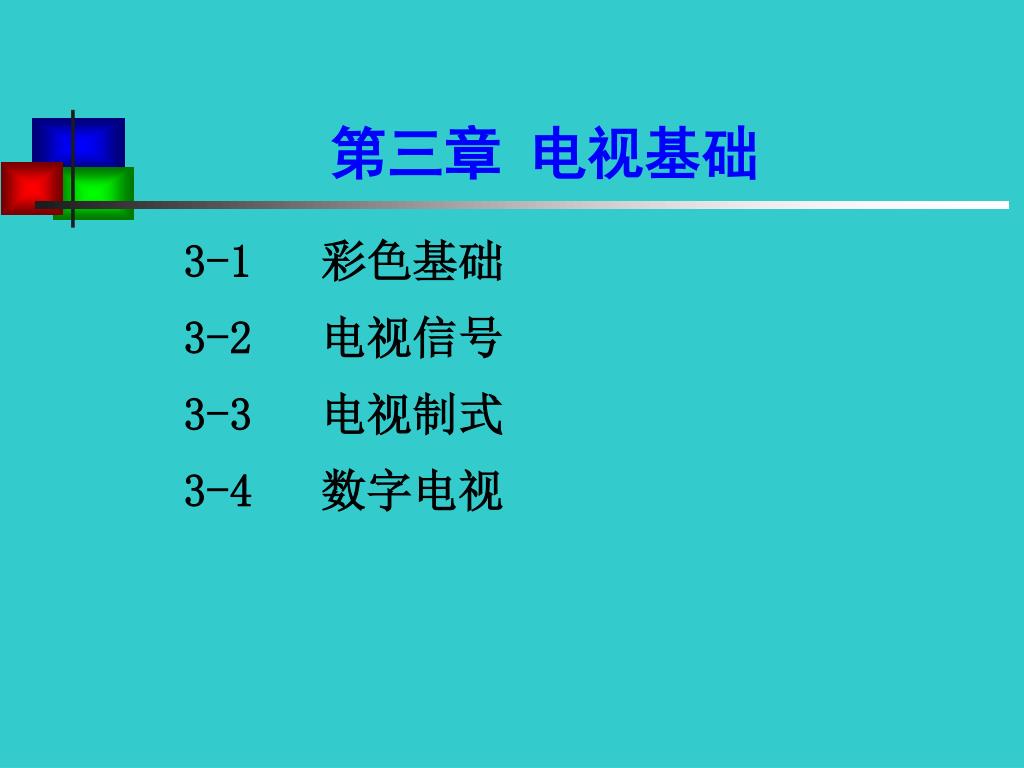

  1. 第三章 电视基础 3-1 彩色基础 3-2 电视信号 3-3 电视制式 3-4 数字电视

  2. 3-1 彩色基础 一. 彩色光的三要素 任何一种彩色光对人眼引起的视觉都可以 用色调（Hue）、 饱和度（Saturation）、 及亮度（Brighness）三个参量来表示，这三 个参量称为彩色光三要素。又称HSB彩色模式. • 色调表示颜色的种类。它由作用到人眼的彩色光的光谱功率分布决定。例如红、绿、蓝等都是表示色调。 第三章 电视基础

  3. 3-1 彩色基础 • 饱和度表示颜色的深浅程度。即颜色的浓淡或鲜艳程度。高饱和度的彩色光可因掺入白光被冲淡，变成低饱和度的彩色光，颜色变浅。 • 色调和饱和度又总称为色度，它即说明颜色的类别-色调，又说明颜色的浓淡-饱和度。 • 亮度是指彩色光的明亮程度。即对人眼引起亮暗感觉的程度。它与光照强度及物体的反射率有关。亮度反映了光对人眼的刺激程度。 第三章 电视基础

  4. 3-1 彩色基础 第三章 电视基础

  5. 3-1 彩色基础 二. 三基色原理 1.自然界中任何一种颜色都可以分解为三种基色。 2.任何一种颜色都可以用三种基色合成。 3.合成彩色的亮度由三个基色的亮度之和决定； 色度由三个基色分量的比例决定。 4.三种基色应该是相互独立的。也就是说，三基 色的任何一种都不能由另外两种基色混合产生。 第三章 电视基础

  6. 3-1 彩色基础 三. 相加混色法 彩色电视采用的，将三种基色光按不同比例相 加而获得不同彩色光的方法，称为相加混色法。 在彩色电视技术中，采用的三基色为：红、绿、蓝。 • 红光+绿光=黄光 红光+青光=白光 • 绿光+蓝光=青光 绿光+紫光=白光 • 蓝光+红光=紫光 蓝光+黄光=白光 • 红光+绿光+蓝光=白光 • 补色：与基色相加为白色的彩色，称为其基色的补色。红、绿、蓝的补色为青、品（紫）、黄。 第三章 电视基础

  7. 3-1 彩色基础 第三章 电视基础

  8. 3-1 彩色基础 第三章 电视基础

  9. 3-1 彩色基础 • 三基色原理为彩色电视奠定了基础，极大地简化了彩色图像的传输问题。根据三基色原理，先把被拍摄景物的彩色光分解成红、绿、蓝三种基色光，再变换成三个基色电压予以传送。在接收端，用三个基色电压分别控制彩色显像管中红、绿、蓝三种荧光粉的发光量，便可显示出所拍摄景物的彩色。 第三章 电视基础

  10. 3-1 彩色基础 四. 相减混色法 在彩色印刷、彩色影片和彩色绘画中采用相减 混色法。相减混色法是利用颜料、染料的吸色性质 来实现的。在相减混色法中通常选用： 青（C）、 品（M）、黄（Y）为其三基色， 实际运用中还加上黑色（K），称为CMYK彩色模式. 青、品、黄等比例混合为黑色。 第三章 电视基础

  11. 3-1 彩色基础 第三章 电视基础

  12. 3-1 彩色基础 加色法与减色法之对比 第三章 电视基础

  13. 3-1 彩色基础 五. 人眼对彩色细节的分辨力 人眼对彩色细节的分辨力远低于对亮度 （黑白）细节的分辨力。 如： 当白色背景上刚能分辨出黑色细节直径为1mm 时，则在相同条件下，红色背景下的绿色细节要增 大到2.5mm、 而蓝-绿则要5mm。 另: 不同色调搭配的彩色其细节的分辨力也不相同 第三章 电视基础

  14. 3-1 彩色基础 第三章 电视基础

  15. 3-1 彩色基础 可造成对比 的色彩因素: • 色调 • 饱和度 • 亮度 第三章 电视基础

  16. 3-1 彩色基础 • 色调造成对比 第三章 电视基础

  17. 3-1 彩色基础 • 饱和度造成对比 第三章 电视基础

  18. 3-1 彩色基础 • 亮度造成对比 第三章 电视基础

  19. 3-1 彩色基础 和谐 第三章 电视基础

  20. 3-1 彩色基础 和谐 第三章 电视基础

  21. 3-1 彩色基础 第三章 电视基础

  22. 3-1 彩色基础 第三章 电视基础

  23. 3-2 电视信号 1. 像素 任何一幅图像都是由许多密集的细小 点子组成的，这些细小点子是构成一幅图 像的基本单元，称为像素。像素越小、单 位面积上的像素数目越多图像越清晰。 第三章 电视基础

  24. . . . . 3-2 电视信号 电视传送图像原理示意图 像素 电子扫描 电子扫描 景物 光学透镜 电信号 传输 电光转换显像设备 光电转换摄像设备 第三章 电视基础

  25. 3-2 电视信号 2.视频 所谓视频，即是由一系列单独的静止图像组成，其单位用帧或格来表示；每秒钟连续播放25帧(PAL制式)或30帧(NTSC制式)的静止图像，利用人眼的视觉残留现象，在观者眼中就产生了连续而平滑活动的影像。 第三章 电视基础

  26. 3-2 电视信号 3. 帧： 帧是一幅完整的（电子）画 面，是视频图像的最小单位，“帧” 在电影动画当中称为格。 4. 帧率：帧率指每秒钟获得或传输的（电子）画面的数量。不同的电视制 式帧率不同。PAL制式电视系统帧率 为25帧、NTSC制式帧率为30帧。 第三章 电视基础

  27. 3-2 电视信号 5. 逐行扫描：一帧即为一个垂直扫描场；电子束在 屏幕上一行接一行地扫描一遍得到一幅完整的图像. 6. 隔行扫描：目前电视系统为了减少数据信息量和 压缩信号带宽采取的一项技术。在获得一帧图像时, 先扫描图像的奇数行（1、3、5、…），得到的画面 称为奇数场(又称上场)；再扫描图像的偶数行(2、 4、6、…）得到的画面称为偶数场(又称下场)。一 帧完整的图像是由奇数场和偶数场镶嵌组成的。 第三章 电视基础

  28. 3-2 电视信号 隔行扫描重现图像示意图 第三章 电视基础

  29. 3-2 电视信号 7.场：视频的一个扫描过程。有逐行扫描和 隔行扫描，对于逐行扫描，一帧即是一个垂 直扫描场；对于隔行扫描，一帧由两场构成 即奇数场和偶数场，是用两个隔行扫描场表 示一帧。 • 我国电视标准是每秒传输25帧、50场。 8. 伴音：和视频图像同步传输的声音信号。 第三章 电视基础

  30. 3-2 电视信号 9. 分解率： 电视的清晰度一般用垂直方向和水平方向的分 解率来表示。垂直分解率与扫描行数密切相关。扫 描行数越多越清晰、分解率越高。我国电视标准扫 描行数为625行,其中回扫50行是无贡献的。因此有 效垂直分解率为575行或称575线。水平分解率应与 垂直分解率相适应，有效扫描行为：575×4/3=767 一帧像素：575×767=441025（约44万） 第三章 电视基础

  31. 3-2 电视信号 如果扫描图案为黑白相间的像素方格，则每秒电 子束扫过的黑白方格数为575×767×25=11025625 （约11千万），由于每扫过一对黑白方格形成一 个周期方波电流，因此方波电流的最高频率应为 11千万的一半即5.5MHz。 我国规定电视图像信号的标称频带宽度为6MHz。 以上计算为理论值,据统计，电视接收机实际 垂直分解率约为400线。 第三章 电视基础

  32. f f f 6MHz 6MHz 6MHz 3-2 电视信号 10. 模拟视频信号与接口 (1) 三基色信号：RGB 三根电缆传输 接口：BNC(Q9)（专业） RCA(莲花)(非专业) B R G 第三章 电视基础

  33. U V f 6MHz f f 1-1.3MHz 3-2 电视信号 (2) 分量信号:YUV—彩色电视技术的彩色表述空间 原因:彩色电视兼容黑白电视的需要 形成:由RGB经编码得到YUV Y: 亮度信号(亮度信息) U(B-Y/Cb)、 V(R-Y/Cr)：色差信号(彩色信息) (逐行扫描：Y/Pb/Pr) 三根电缆传输 接口：BNC(专业)、RCA(非专业) 由于人眼对彩色的分辨率远低于对亮度的分辨率… Y 1-1.3MHz 第三章 电视基础

  34. 副载波 f sc Y C f f 6MHz 6MHz 3-2 电视信号 (3) 亮色分离信号:Y/C（S-Video） Y:亮度信号 C:色度信号(由UV信号调制而得--副载波信号) 一根多芯电缆传输 接口：Y/C（S） 由JVC的S-VHS录像机(上世纪80年代中期) 接口推广而来 在一根多芯电缆中Y和C分别传输 第三章 电视基础

  35. 副载波 f sc Y C 6MHz 3-2 电视信号 (4) 复合信号：CVBS 亮色复合信号，也称彩色全电视信号 一根电缆传输 接口：BNC(专业)、RCA(非专业) 形成:副载波(传输彩色信息)由UV分量调制得到,再根据频谱交错原理，安插到亮度信号频谱中，与其共同传输。 f 广播级模拟视频标准：大于5MHz带宽 第三章 电视基础

  36. 3-2 电视信号 第三章 电视基础

  37. 3-2 电视信号 (5) 高（射）频信号： RF 高（射）频信号由图像信号与伴音信号分别调制混合而得 我国电视频道每套电视节目占有频带范围为： 1.25MHz+6.5MHz+0.25MHz=8MHz 第三章 电视基础

  38. 3-2 电视信号 我国开路电视频道划分规定(每个频道8MHz): 1.甚高频(VHF): 48.5MHz～223MHz(12个频道) 5-6频道之间空留一段频率范围供调频广播用 2.特高频(UHF): 470MHz～958MHz (56个频道) 1.开路传输(天线接收) 2.闭路(有线电视)传输， 一根电缆输出 接口：RF 第三章 电视基础

  39. 彩色电视系统传像示意 第三章 电视基础

  40. 3-3 电视制式 • 电视的制式就是电视信号的标准。它的 区分主要在帧频、分辨率、信号带宽以 及载频、色彩空问的转换关系上。 • 日前各个国家的电视制式不统一， 全世界目前有三种彩色制式： 第三章 电视基础

  41. 3-3 电视制式 一. NTSC制式(简称N制) NTSC（National Television System Committee）制式是由美国国家电视标准委 员会于1952年制定的彩色广播标准，它采用 正交平衡幅幅技术(正交平衡调幅制)；NTSC 制式有色彩容易失真的缺陷。美国、加拿大 等大多西半球国家以及中国台湾、日本、韩 国等采用这种制式。 第三章 电视基础

  42. 3-3 电视制式 二. PAL制式 PAL（Phase Alternation Line）制式即 逐行倒相正交平衡调幅制。它是西德在1962 年制定的彩色电视广播标准，它克服了N制式 色彩容易失真的缺点。中国、新加坡、澳大 利亚、新西兰和西德、英国等一些西欧国家 使用PAL制式。根据不同的参数细节，它又可 以分为G、I、D等制式，其中PAL—D是我国大 陆采用的制式。 第三章 电视基础

  43. 3-3 电视制式 三. SECAM制式 SECAM是法文“顺序传送彩色信号与存 储恢复彩色信号制”的缩写，是由法国在 1956年提出，1966年制定的一种彩色电视 制式。它也克服了NTSC制式相位容易失真 的缺点。日前法国、东欧的中东部分国家 使用SECAM制式。 第三章 电视基础

  44. 3-3 电视制式 三种彩色电视制式部分参数标准 第三章 电视基础

  45. 附录一：四种常用彩色模式 1. RGB 相加混色法：红绿蓝三基色。 2. CMYK 相减混色法：青品黄三基色加黑色。 3.HSB 彩色三要素：色调、饱和度和亮度。 4. YUV 电视分量信号：亮度信号和两个色差信号。 第三章 电视基础

  46. 第三章 电视基础 THE END
