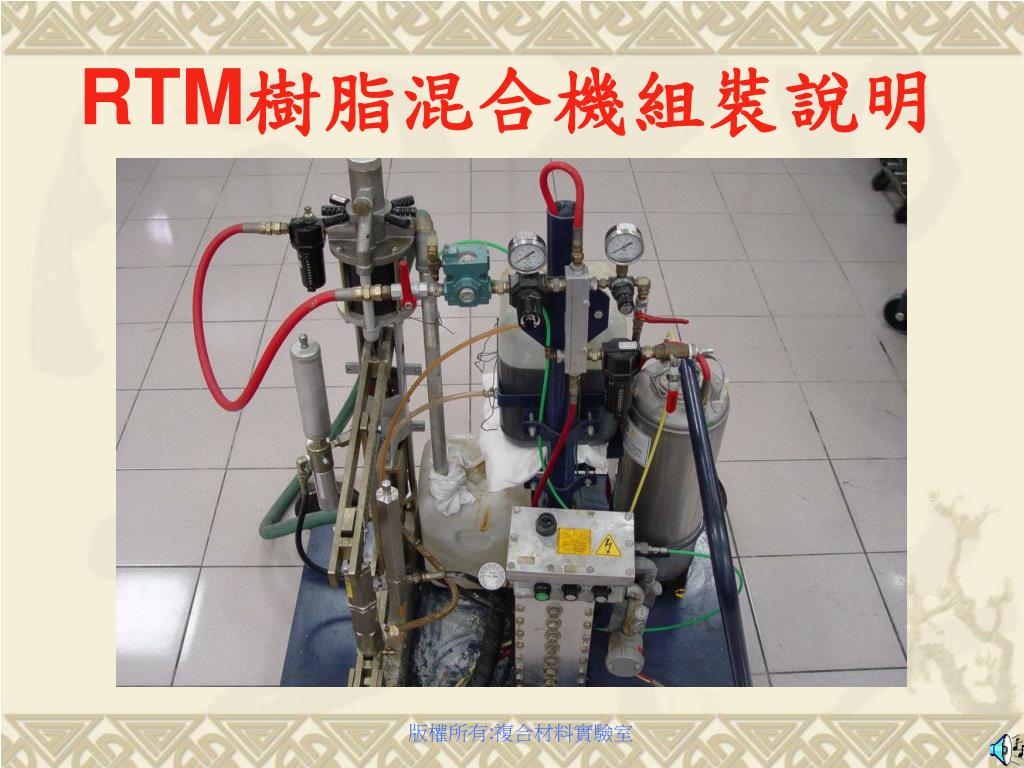

  1. RTM樹脂混合機組裝說明 版權所有:複合材料實驗室

  2. 丙 酮 按 鈕 丙酮 硬化劑 微調釋放空氣管 空氣 灌注 扳機 環氧樹脂 RTM灌注槍

  3. 黃色丙酮管 接到灌注槍 紅色空氣管 接到丙酮壓力閥 圖-1 圖-1-1 圖-1-2

  4. 丙酮壓力錶 丙酮調壓閥 圖-2 樹脂壓力錶 圖-2-2 樹脂調壓閥 圖-2-1 圖-2-3

  5. 丙酮壓力錶 樹脂壓力錶 附圖 接到附圖中箭頭處 圖-03 空氣釋壓閥 接到加熱器 接到空壓機 附 圖 接到灌注槍 圖-3

  6. 接到加熱器 接到圖中箭頭處 圖-4-1 接到圖6-1 接到加熱器 圖-4-2 圖-4-3 圖-4 接到灌注槍(參考圖3) 接到灌注槍

  7. 接到圖中箭頭處 圖-5-2 接到加熱器 接到220V 圖-5-1 溫度錶 加熱按鈕 圖-5-3 圖-5

  8. 接到圖中箭頭處 圖-6-2 圖-6-3 樹脂蓄壓瓶 機油約2/3滿 接到圖4-3 樹脂至少5加侖 接到樹脂桶 樹脂桶 接到加熱器 圖-6-1 圖-6-4 圖-6

  9. 接到圖中箭頭處 圖-7-2 空氣釋放濾網 接到 圖8-1 接到加熱器 潤滑油 圖-7-1 圖-7

  10. 接到圖中箭頭處 接到 圖7-2 接到加熱器 圖-8-1 圖-8 手動釋壓鈕

  11. 接到圖中箭頭處 接到 硬化 劑桶上方 圖-9-1 接到 灌注槍 接到加熱器 接到硬化劑桶下方 圖-9-2 圖-9-3 圖-9 上下皆在7與30的孔位 (參考圖10-1)

  12. 接到圖9-3 接 地 線 接 上 接到圖中箭頭處 接到圖9-2 接到加熱器 圖-10-1 圖-10

  13. 接 地 線 接 上 接到圖中箭頭處 接到圖9-2 接到加熱器 圖-10-1 完成圖 完成前視圖

  14. 接 地 線 接 上 接到圖中箭頭處 接到圖9-2 接到加熱器 圖-10-1 完成後視圖

  15. 接 地 線 接 上 接到圖中箭頭處 接到圖9-2 接到加熱器 圖-10-1 完成左右視圖
