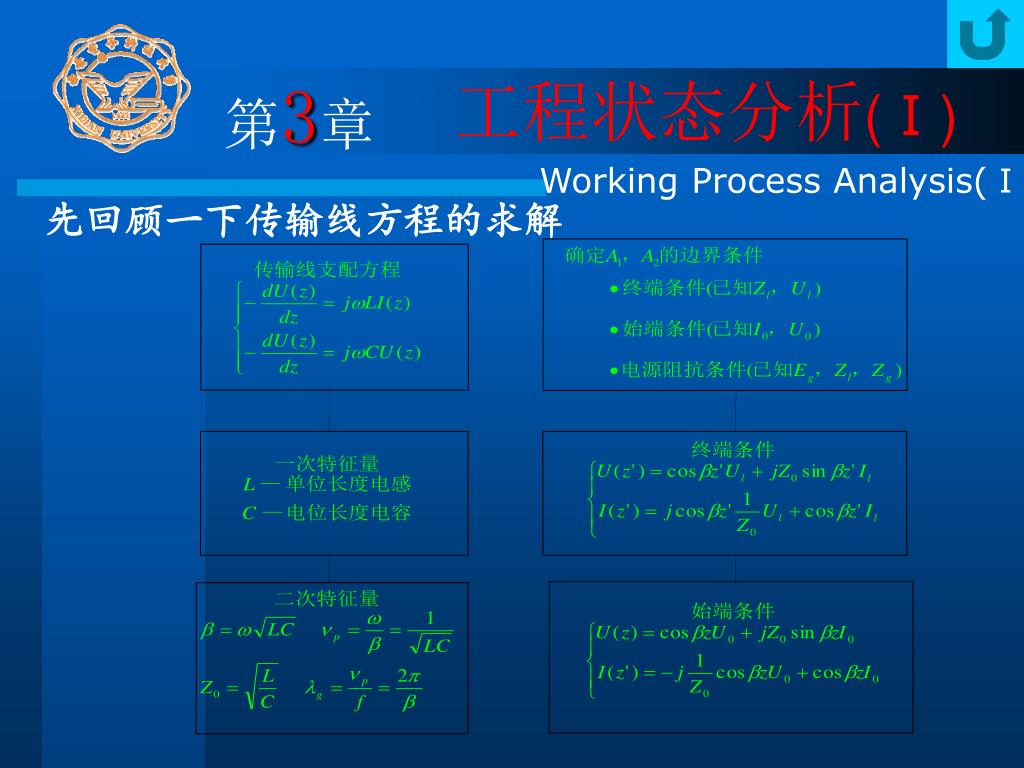

第 3 章. 工程状态分析 (Ⅰ). Working Process Analysis(Ⅰ). 先回顾一下传输线方程的求解. 上面这张表反映了微分方程的典型解法：即支配方程加边界条件。支配方程求出通解(或普遍解)，它已孕育着本征模( Eigen Modes) 的思想。凡是受这一支配方程统率的物理规律有这些解，而且这只有这些解。例如 (3-1).

curran-weaver
Télécharger la présentation

第 3 章

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 第3章 工程状态分析(Ⅰ) Working Process Analysis(Ⅰ) 先回顾一下传输线方程的求解

  2. 上面这张表反映了微分方程的典型解法：即支配方程加边界条件。支配方程求出通解(或普遍解)，它已孕育着本征模(Eigen Modes)的思想。凡是受这一支配方程统率的物理规律有这些解，而且这只有这些解。例如 (3-1)

  3. 任何传输线上的电压函数只可能是入射波和反射波的迭加(构成Standing Wave)。不同传输线的区别仅仅在于入射波和反射波的成分不同。换句话说，通解是完备的，我们不需要再去找，也不可能再找到其它解。 边界条件确定A1和A2。边界条件的求取过程中，也孕育着一种思想，即网络思想(Network Idea)：已知输入求输出；或已知输出求输入。 特别需要指出：本征模思想和网络思想是贯穿本课程最重要的两种方法。

  4. 一、传输线的反射系数 和阻抗 反映传输线任以何一点特性的参量是反射系数Γ和阻抗Z。 图 3-1

  5. 一、传输线的反射系数 和阻抗 1. 反射系数Γ 传输线上的电压和电流可表示为 （3-2）

  6. 一、传输线的反射系数 和阻抗

  7. 一、传输线的反射系数 和阻抗 ［性质］·反射系数的模是无耗传输线系统的不变量 (3-3) ·反射系数呈周期性 (3-4) 这一性质的深层原因是传输线的波动性，也称为二分之一波长的重复性。  (3-5) 入射波电压与入射波电流之比始终是不变量Z0，反射波电压与反射波电流之比又是不变量—Z0

  8. 一、传输线的反射系数 和阻抗 输入阻抗与负载阻抗关系 2. 阻抗Z ［性质］·负载阻抗Zl通过传输线段 变换成( )，因此传输线对于阻抗有变换器(Transformer)的作用。

  9. 一、传输线的反射系数 和阻抗 阻抗有周期特性， 周期是 3. 反射系数与阻抗的关系 (3-6)

  10. 二、传输线的行波状态 如果负载 或无限长传输线，这时 (3-7) 无反射波，我们称之为行波状态或匹配(Matching)。根据源条件 (3-8)

  11. 表示为初相角， 初相均为 是因 为 是实数。 二、传输线的行波状态 写成瞬态形式 (3-9) (3-10)

  12. 图 3-2 行波状态① ,② ,③ 二、传输线的行波状态

  13. 三、传输线的驻波状态 我们把反射系数模等于1的全反射情况称为驻波状态。 【定理】 传输线全反射的条件是负载接纯电抗，即 因为 设 (3-11)

  14. 三、传输线的驻波状态 1. 短路状态 电压、电流呈驻波分布 (3-12)

  15. 经过观察： 可以把开路线看成是短路线移动而成 三、传输线的驻波状态 2.开路线

  16. 三、传输线的驻波状态 图 3-3

  17. 作变换 ，即可由开路线转 化成短路线。 三、传输线的驻波状态

  18. 不少教材疏忽了 的条件，严格地说，长度( )移动条件只对 和阻抗有效，相位是不等价的。 三、传输线的驻波状态

  19. 3. 任意电抗负载 三、传输线的驻波状态 我们写出一般情况下的阻抗公式 假设 (3-14) 或者

  20. 可得 (3-15) 式(3-13)是广义的阻抗等效长度公式，可以写出 (3-16) 对于 ，明显有 电抗等效长度可正 可负。Xl为感性时， 为正；Xl为容性时， 为负，见图(3-5)所示。 考虑到传输线的波动性—— 重复性。因此 正、负并非绝对，严格地说，应该是min | | 的正负性。 三、传输线的驻波状态

  21. 三、传输线的驻波状态 图 3-4

  22. 三、传输线的驻波状态 ［附注］对于等效长度问题，我们也可以 采用反射系数相位 来加以研究 以短路状态为标准 (3-17)

  23. 三、传输线的驻波状态 图 3-5

  24. 三、传输线的驻波状态 再考虑 的一般情况 (3-18) 相位因子又重新整理成 (3-19) 于是比较可知 (3-20)

  25. 三、传输线的驻波状态 计及 (3-21) (3-22) (3-23) 与前面的结论完全相同。

  26. 一、均匀平面波入射到半无界 的介质平 面，形成反射和透射，其中入射波 试写出空气区域的合成场和介质区域的透射场表 示式。 PROBLEMS 3
