  1. CCNA Exploration v5.0 Network fundamentals YahdiSiradj yahdi@politekniktelkom.ac.id @yahdiinformatik TK 1073 – JaringanKomputer Semester Ganjil 2013 - 2014 Cisco Academy Chapter 8:pengalamatan IP Hanyadipergunakanuntukkepentinganpengajaran di lingkunganTelkom Applied Science School

  2. Chapter 8 • 8.0 Pengenalan • 8.1 IPv4 jaringanalamat • 8.2 IPv6 jaringanalamat • 8.3 VerifikasiKoneksi • 8.4 Simpulan

  3. pengalamatan IPChapter 8: Objektif Pada chapter ini , mahasiswaakanmampuuntuk: • MenjelaskanStrukturdarialamat IPv4. • Menjelaskanpenggunaan subnet mask. • Membandingkankarakteristik dan penggunaandarialamat IPv4 unicast, broadcast dan multicast. • Menjelaskanpengalamatan IPv6. • Menjelaskanrepresentasidarialamat IPv6. • MenjelaskantipikalalamatjaringanIPv6. • Mengkonfigurasialamat global unicast.

  4. pengalamatan IPPengenalan Pada chapter ini, mahasiswaakanmampu: • Menjelaskanalamat multicast. • Menjelaskanperan ICMP padasebuahjaringan IP (termasuk IPv4 dan IPv6) • Menggunakan ping dan tracerouteuntukmengujikonektivitasjaringan.

  5. 8.1alamatjaringan IPv4

  6. StrukturAlamat IPv4NotasiBiner • NotasiBinermerujukpadafaktabahwakomputerberkomunikasimenggunakan 1 dan 0 • KonversiBinerkeDesimalmembutuhkanpemahamanmengenaidasarmatematikayaitusistembilangan– dan notasiposisi

  7. StrukturAlamat IPv4SistemBilanganBiner

  8. PRAKTIKUM StrukturAlamat IPv4MengkonversialamatBinerkeDesimal Latihan

  9. PRAKTIKUM StrukturAlamat IPv4MengkonversidariDesimalkeBiner

  10. PRAKTIKUM StrukturAlamat IPv4MengkonversidariDesimalkeBiner

  11. PRAKTIKUM Subnet Mask IPv4Network Portion dan Host Portion darialamat IPv4 • Untukmendefinisikan network portion dan host portion darisebuahalamat, sebuahdevaismenggunakanpolaterpisah 32-bit yang disebut subnet mask • Subnet mask tidakberisi network portion atauhost portion darialamat IPv4, melainkanhanyamemandukemanakitaharusmencarinetwork portion atau host portion darisebuahalamatIPv4.

  12. PRAKTIKUM Subnet Mask IPv4Network Portion dan Host Portion darialamat IPv4 Valid Subnet Masks

  13. PRAKTIKUM Subnet Mask IPv4MembedahPanjang Prefix

  14. PRAKTIKUM Subnet Mask IPv4jaringan IPv4, Host, dan alamat Broadcast

  15. PRAKTIKUM Subnet Mask IPv4First Host dan Last Host darissebuahalamat

  16. PRAKTIKUM Subnet Mask IPv4Operation AND Bitwise 1 and 1 = 1 1 and 0 = 0 0 and 1 = 0 0 and 0 = 0

  17. PRAKTIKUM IPv4 Unicast, Broadcast, dan MulticastMemasangalamat Static IPv4 pada Host LAN Interface Properties Configuring a Static IPv4 alamat

  18. PRAKTIKUM IPv4 Unicast, Broadcast, dan MulticastMemasangsebuahalamat Dynamic IPv4 pada Host Verification DHCP – metode “leasing” alamat IPv4 yang seringdigunakanpada host jaringan yang besar, mengurangibeban staff admin jaringan dan secara virtual menghapusgalatpadaentri

  19. IPv4 Unicast, Broadcast, dan MulticastTransmisi Unicast PadajaringanIPv4, host dapatberkomunikasidengansalahsatudaritigacara : Unicast - prosesnyamengirim packet darisatu host kesebuah host lainnya.

  20. IPv4 Unicast, Broadcast, dan MulticastTransmisi Broadcast • Broadcast - prosesnyamengirim packet darisatu host kesemua host padajaringan Routers do not forward a limited broadcast! • Directed broadcast • Destination 172.16.4.255 • Hosts within the 172.16.4.0/24 jaringan

  21. IPv4 Unicast, Broadcast, dan MulticastTransmisi Multicast • Multicast - Prosesnyamengirim packet darisatu host grup host terpilih, kemungkinanbesarpadajaringan yang berbeda. • Mengurangitrafik • IP yang dialokasikanuntukpengalamatanmulticast group -> 224.0.0.0 to 239.255.255.255.  • Link Lokal -  224.0.0.0 to 224.0.0.255 (Contoh: informasi routing dipertukrkanmenggunakanprotokol routing) • alamatGlobal- 224.0.1.0 to 238.255.255.255 (Example: 224.0.1.1 sudahdialokasikanuntuk Network Time Protocol)

  22. Tipikaldarialamat IPv4AlamatPublic dan Private IPv4 Blocks alamatPrivate adalah: • Host yang tidakmembutuhkanakseske Internet dapatmenggunakanalamat private • 10.0.0.0 to 10.255.255.255 (10.0.0.0/8) • 172.16.0.0 to 172.31.255.255 (172.16.0.0/12) • 192.168.0.0 to 192.168.255.255 (192.168.0.0/16) Shared address space addreses: • Tidaksecara global digunakan router • Hanyauntukpenggunaan di service provider network • Blok alamatnya 100.64.0.0/10

  23. Tipikaldarialamat IPv4PenggunaankhususalamatIPv4 • alamatjaringandan alamatBroadcast – antaratiapjaringanalamatpertama dan alamatterakhirtidakbisadigunakanoleh host • alamat Loopback - 127.0.0.1 alamatkhusus yang host gunakanuntuk men-direct trafikkedirisendiri(alamat127.0.0.0 - 127.255.255.255 sudahdialokasikan) • alamat Link-Local - 169.254.0.0 - 169.254.255.255 (169.254.0.0/16) alamatdapatsecaraotomatisdigunakanoleh host lokal • alamat TEST-NET - 192.0.2.0 - 192.0.2.255 (192.0.2.0/24) untukkeperluanpengajaran, digunakanpadadokumentasi dan contoh – contohperjaringanan • alamat Experimental -  240.0.0.0 - 255.255.255.254 sudahdialokasikanuntukkeperluaneksperimen

  24. Tipikaldarialamat IPv4PengalamatanLegacy Classful

  25. Tipikaldarialamat IPv4Pengalamatan Legacy Classful • Pengalamatan Classless • Umumnyadinamai Classless Inter-Domain Routing (CIDR, Dibaca “cider” • Membuatstandarbaru agar penyedialayananbisamengalokasikanalamat IPv4 pada bit alamatmanapunberbasis boundary (prefix length) ketimbangmenggunakanpembagiankelasalamat A, B, atau C

  26. Tipikaldarialamat IPv4PemasanganalamatIP Regional Internet Registries (RIRs) Pemainbesar registries adalah:

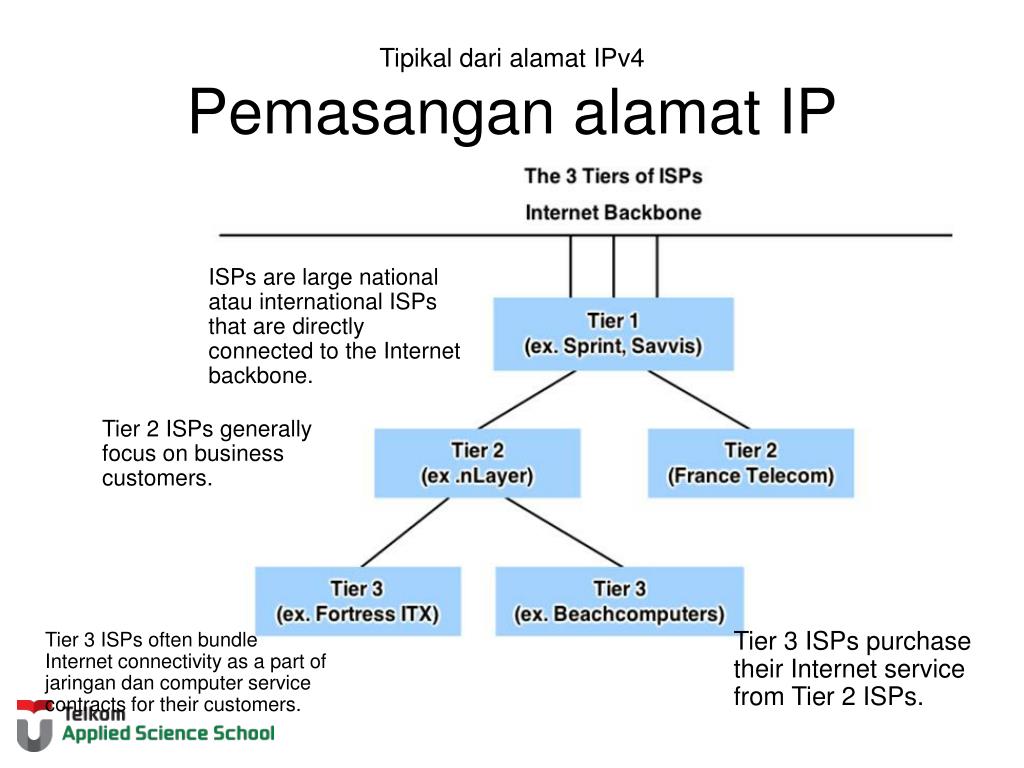

  27. Tipikaldarialamat IPv4Pemasanganalamat IP ISPs are large national atauinternational ISPs that are directly connected to the Internet backbone.  Tier 2 ISPs generally focus on business customers. Tier 3 ISPs purchase their Internet service from Tier 2 ISPs. Tier 3 ISPs often bundle Internet connectivity as a part of jaringan dan computer service contracts for their customers.

  28. 8.2AlamatJaringanIPv6

  29. Permasalahan IPv4Kebutuhanakan IPv6 • IPv6 didesainmenjadipenerus IPv4 • Penipisanstokalamat IPv4 sudahmenjadi motivator utamauntukberpindahke IPv6 • Diperkirakankelima RIRs akankehabisanalamat IPv4 antara 2015 dan 2020 • Denganpopulasi Internet yang semakinmeningkat, stokalamat IPv4 yang terbatas, pemasalahandengan NAT, sudahtibamasanyauntukberpindahke IPv6!

  30. Permasalahan IPv4Kebutuhan IPv6 • Secarateoristok IPv4 hanyapunya 4.3 billion alamatditambahalamatprivatdikombinasikandengan NAT • Alamat IPv6 128-bit yang lebihbesarmenyediakanalamat 340 undecillion • IPv6 menyelesaikanmasalahketerbatasan IPv4 dan membawafitur – fiturbaruseperti ICMPv6

  31. Permasalahan IPv4Koeksistenantara IPv4 dan IPv6 Teknikmigrasibisaterbagimenjadi 3 kategori : #1 Dual-stack:Allows IPv4 dan IPv6 to coexist on the same jaringan. Devices run both IPv4 dan IPv6 protocol stacks simultaneously.

  32. Permasalahan IPv4Koeksistenantara IPv4 dan IPv6 Teknikmigrasibisaterbagimenjadi 3 kategori : #2 Tunnelling: A method of transporting an IPv6 packet over an IPv4 jaringan. The IPv6 packet is encapsulated inside an IPv4 packet.

  33. Permasalahan IPv4Koeksistenantara IPv4 dan IPv6 Teknikmigrasibisaterbagimenjadi 3 kategori : #3 Translation: jaringanalamatTranslation 64 (NAT64) allows IPv6-enabled devices to communicate with IPv4-enabled devices using a translation technique similar to NAT for IPv4. An IPv6 packet is translated to an IPv4 packet, dan vice versa.

  34. PRAKTIKUM Pengalamatan IPv6SistemBilangan Hexadecimal • Hexadecimal adalahsistembilanganberbasis 16 • Sistembilanganberbasis 16 menggunakanangka 0 - 9 dan danhuruf A - F • Empat bit (setengah byte) dapatdirepresentasikandengansebuahnilai hexadecimal

  35. PRAKTIKUM Pengalamatan IPv6Representasialamat IPv6 • Perhatikanpola bit Biner yang cocokdengannilaiDesimal dan hexadecimal

  36. PRAKTIKUM Pengalamatan IPv6Representasialamat IPv6 • Panjangnya 128 bits dan ditulissebagai string darinilai hexadecimal • Dalam IPv6, 4 bits merepresentasikansebuah digit hexadecimal, 32 nilai hexadecimal = alamat IPv6 • 2001:0DB8:0000:1111:0000:0000:0000:0200 • FE80:0000:0000:0000:0123:4567:89AB:CDEF • Hextetadalahsatusegmen 16 bit atauempat hexadecimal • Dapatditulisdalam lowercase atau uppercase

  37. PRAKTIKUM Pengalamatan IPv6Aturan 1- Abaikan 0 didepan • Aturanpertamauntukmereduksinotasialamat IPv6 adalahderetan ‘0’ di depanbagian 16-bit atauhextetdapatdiabaikan • 01AB dapatditulis 1AB • 09F0 dapatditulis 9F0 • 0A00 dapatditulis A00 • 00AB can be represented as AB

  38. PRAKTIKUM Pengalamatan IPv6Aturan 2- Abaikansemuasegmen ‘0’ • Dua “titikdua” (::) dapatmenggantikanhextet yang berisi 0 semua. • Dua “titikdua” (::) hanyabisadigunakansekalidalamsebuahalamat. Jikatidakakanjadiambigu. • Dikenaldenganistilahcompressed format • alamat yang salah - 2001:0DB8::ABCD::1234

  39. PRAKTIKUM Pengalamatan IPv6Rule 2- AbaikanSemuaSegmen ‘0’ • Contoh #1 #2

  40. Tipedarialamat IPv6Tipealamat IPv6 • Ada tigatipedarialamat IPv6 : • Unicast • Multicast • Anycast. • Note: IPv6 Tidakmemilikialamat broadcast.

  41. Tipedarialamat IPv6IPv6 Prefix Length • IPv6 Tidakmenggunakannotasisubnet mask dotted-decimal • Prefix length menandakan Network portion darialamat IPv6 menggunakan format sebagaiberikut: • IPv6 address/prefix length • Prefix length can range from 0 to 128 • Typical prefix length is /64

  42. Tipealamat IPv6alamat Unicast IPv6 • Unicast • Secaraunikmengidentifikasiantarmukapadadevais yang support IPv6 • Sebuahpaket yang dikirimalamat unicast diterimaolehantarmuka yang sudahditetapkansebelumnya.

  43. Tipealamat IPv6alamat Unicast IPv6

  44. Tipealamat IPv6alamat Unicast IPv6 • Global unicast • SamadenganalamatpublikIPv4 • Uniksecara global • alamat Internet yang bisadirutekan. • Dapatdikonfigurasisecarastatikataudinamik • Link-local • Digunakanuntukberkomunikasidengandevaislainnyapada link lokal yang sama • Dibatashanyauntuksatu - tidak routable diluar link

  45. Tipealamat IPv6alamat Unicast IPv6 • Loopback • Digunakanuntukmengirimpaketkedirisendiri • Ping alamat loopback IPv6 untukteskonfigurasi TCP/IP pada local host • Semua-0 kecuali bit terakhir , direpresentasidengan ::1/128 atauhanya ::1 • alamat yang tidakjelas • alamatyang Semuanya 0 ditulis ::/128 atauhanya :: • Tidakbisadiberikanpadaantarmuka dan hanyadigunakansebagaialamatsumber • alamattidakjelasdigunakansebagaialamatsumberketikadevaisbelumlahmemilikialamat IPv6 yang permanenatauketikasumber packet tidakrelevanterhadapalamattujuan

  46. Tipedarialamat IPv6IPv6alamat Unicast • Unique local • Samadenganalamat private untuk IPv4 • Digunakanuntukpengalamatanlokalpadasebuah site atauantarasejumlah site yang terbatas • Range dari FC00::/7 keFDFF::/7 • IPv4 embedded (not covered in this course) • Digunakanuntukmembantutransisi IPv4 ke IPv6

  47. Tipedarialamat IPv6alamatUnicast IPv6 Link-Local • Setiapantarmukajaringan yang support IPv6 jaringan HARUS memilikialamat link-local • Sehinggasebuahdevaisbisaberkomunikasidengandevais yang jugamendukung IPv6 pada link yang sama dan hanyapada link tersebut (subnet) • range FE80::/10, 10 bit pertamaadalah 1111 1110 10xx xxxx • 1111 1110 1000 0000(FE80) - 1111 1110 1011 1111(FEBF)

  48. Tipedarialamat IPv6alamatUnicast IPv6 Link-Local • Paketdenganalamat link-local sumberataudestinasitidsakbisadiroute cannot be routed beyond melebihi link daripaketituberasal.

  49. alamat Unicast IPv6Strukturdarialamat Global Unicast IPv6 • alamat global unicast IPv6 secara global unik dan danroutable pada internet IPv6 • Ekivalendenganalamatpublik IPv4 • ICANN mengalokasiblokalamatIPv6 kepada lima RIRs • Saatini, hanyaonly alamat unicast global dengan bit pertama 001 atau2000::/3 are yang sudahdigunakan

  50. alamat Unicast IPv6 Strukturdarialamat Unicast Global IPv6 • Saatini, hanyaalamat unicast global tiga bit pertamadari 001 atau2000::/3 yang digunakan
