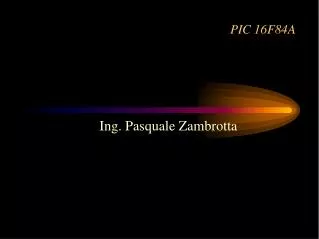

  1. PIC 16F84A Ing. Pasquale Zambrotta

  2. Panoramica • LEARNING ON THE JOB • Creazione del programmatore hardware • Creazione di una scheda per la prova dei programmi • Impostazione di un problema da risolvere e programmazione PIC in linguaggio ASSEMBLY • Traduzione del linguaggio ASSEMBLY in linguaggio PIC BASIC • Programmazione PIC e verifica funzionamento

  3. Obiettivo a lungo temine • Comprendere la logica del linguaggio di programmazione • Imparare l'Assembly ed il Pic Basic nei loro comandi principali ed essenziali

  4. INIZIAMO.. • Problema : accendere in maniera intermittente un LED senza utilizzare circuiti risonanti o circuiti integrati, ma semplicemente utilizzando il PIC16F84A. • Guardiamo come deve essere realizzato il programma in Assembly

  5. VEDIAMO LE RIGHE DI COMANDO

  6. COSA DOBBIAMO FARE AFFINCHE’ IL PIC ESEGUA I COMANDI ? • …o meglio dov’è sarà messo il nostro programma? • Su quale memoria andiamo a scrivere affinchè il PIC possa eseguire le • istruzioni che abbiamo utilizzato? • Dov’è allocata la memoria del PIC?

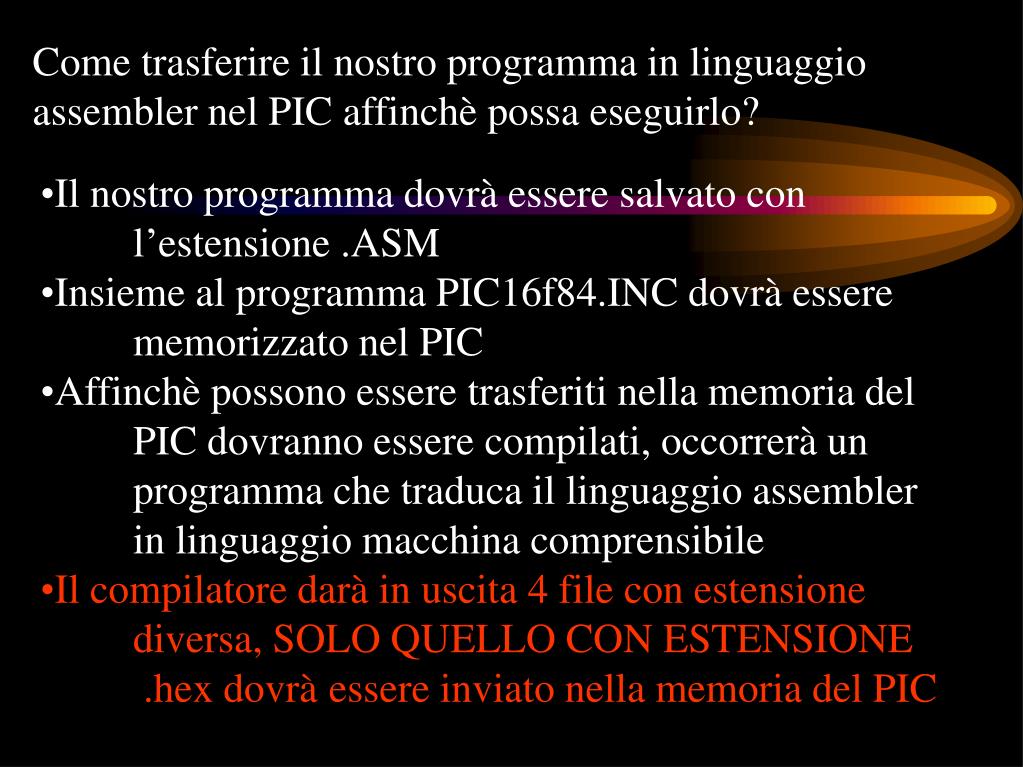

  7. Come trasferire il nostro programma in linguaggio assembler nel PIC affinchè possa eseguirlo? • Il nostro programma dovrà essere salvato con l’estensione .ASM • Insieme al programma PIC16f84.INC dovrà essere memorizzato nel PIC • Affinchè possono essere trasferiti nella memoria del PIC dovranno essere compilati, occorrerà un programma che traduca il linguaggio assembler • in linguaggio macchina comprensibile per il PIC. • Il compilatore darà in uscita 4 file con estensione diversa, SOLO QUELLO CON ESTENSIONE .hex dovrà essere inviato nella memoria del PIC

  8. Occorre un programmatore per trasferire il file .hex alla memoria del PIC • Il programmatore si può acquistare o autocostruire. • Il programma per gestire il programmatore da noi usato • sarà ICprog

  9. Questo è il programmatore da realizzare .

  10. Possibili alternative • Si è visto che la programmazione in linguaggio assembler è particolarmente laboriosa e lunga • Si può utilizzare un qualche altro linguaggio che abbrevi e faciliti tutte le operazioni? • Una soluzione può essere costituita dal PIC BASIC

  11. Come può essere scritto lo stesso programma in linguaggio PIC BASIC?

  12. Consiglio • Consiglio di una o più strategie • Consegnate un resoconto dei risultati attesi • Menzionate i passi successivi da intraprendere • Distribuzione dei compiti
