  1. 개방형 표준 API 기반의 부가서비스 2006. 6 (주)헤리트

  2. 목 차 • Parlay/OSA API • 개방형 서비스 • Cable 적용방안 • 개방형 도입의 기대효과

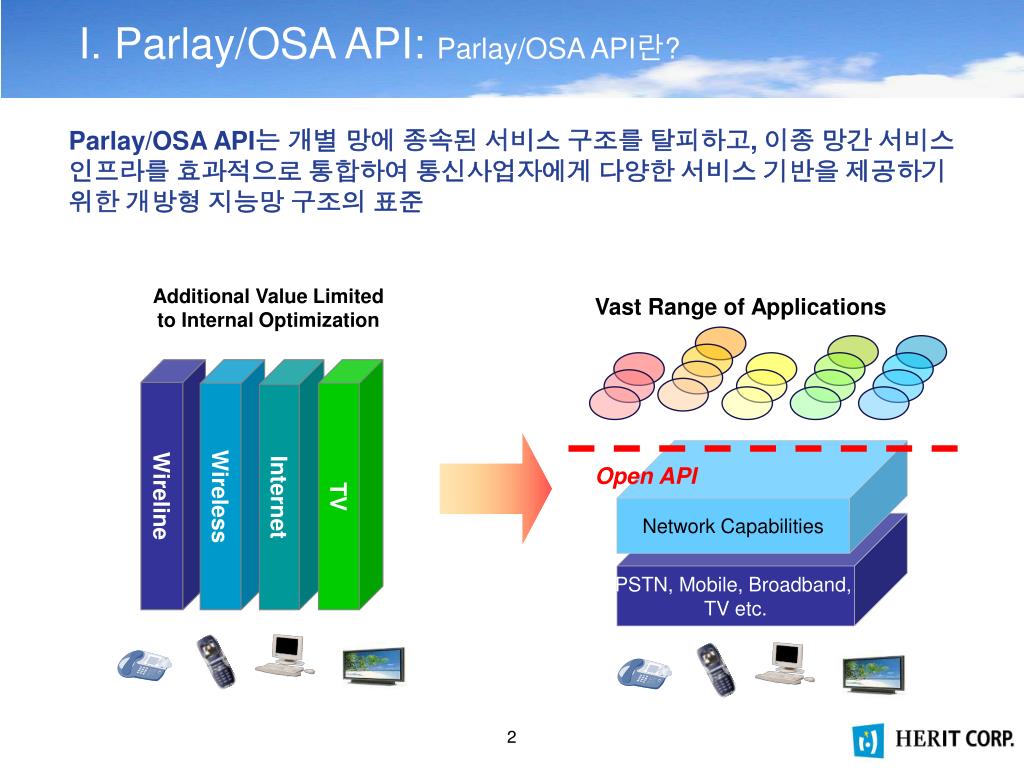

  3. I. Parlay/OSA API: Parlay/OSA API란? Parlay/OSA API는 개별 망에 종속된 서비스 구조를 탈피하고, 이종 망간 서비스 인프라를 효과적으로 통합하여 통신사업자에게 다양한 서비스 기반을 제공하기 위한 개방형 지능망 구조의 표준 Additional Value Limited to Internal Optimization Vast Range of Applications Wireline Wireless Internet TV Network Capabilities Open API PSTN, Mobile, Broadband, TV etc.

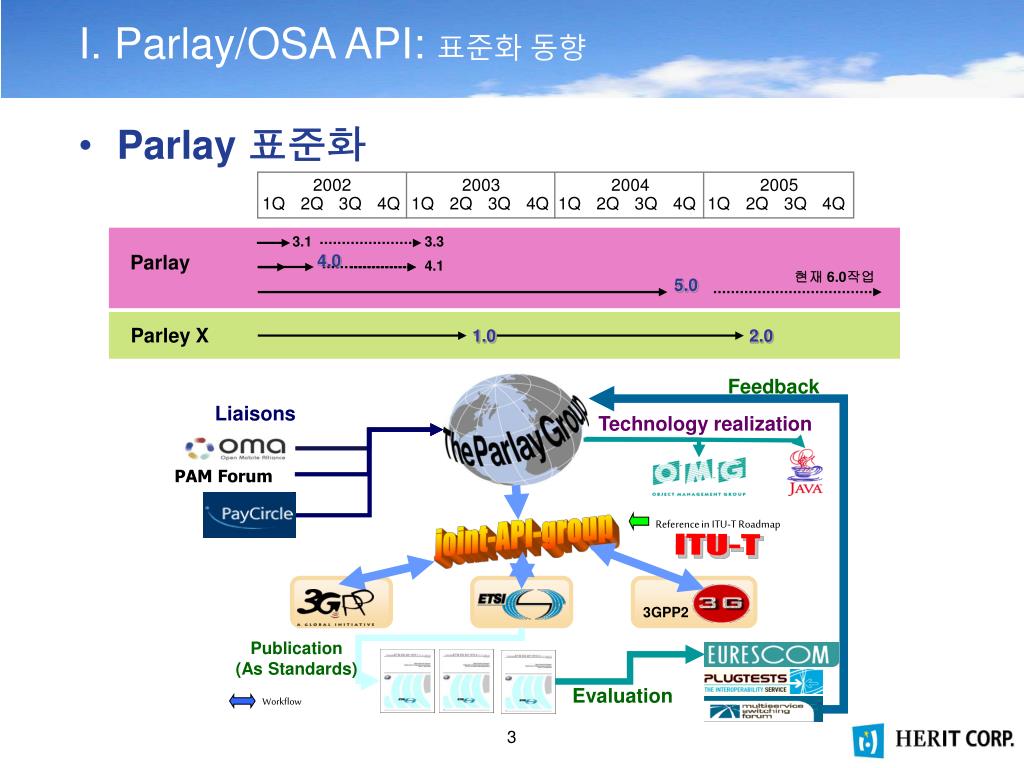

  4. 2002 2003 2004 2005 1Q 2Q 3Q 4Q 1Q 2Q 3Q 4Q 1Q 2Q 3Q 4Q 1Q 2Q 3Q 4Q 3.1 3.3 Parlay 4.0 4.1 현재 6.0작업 5.0 Parley X 1.0 2.0 Feedback Liaisons Technology realization PAM Forum Reference in ITU-T Roadmap joint-API-group ITU-T 3GPP2 Publication (As Standards) Evaluation Workflow I. Parlay/OSA API: 표준화 동향 • Parlay 표준화

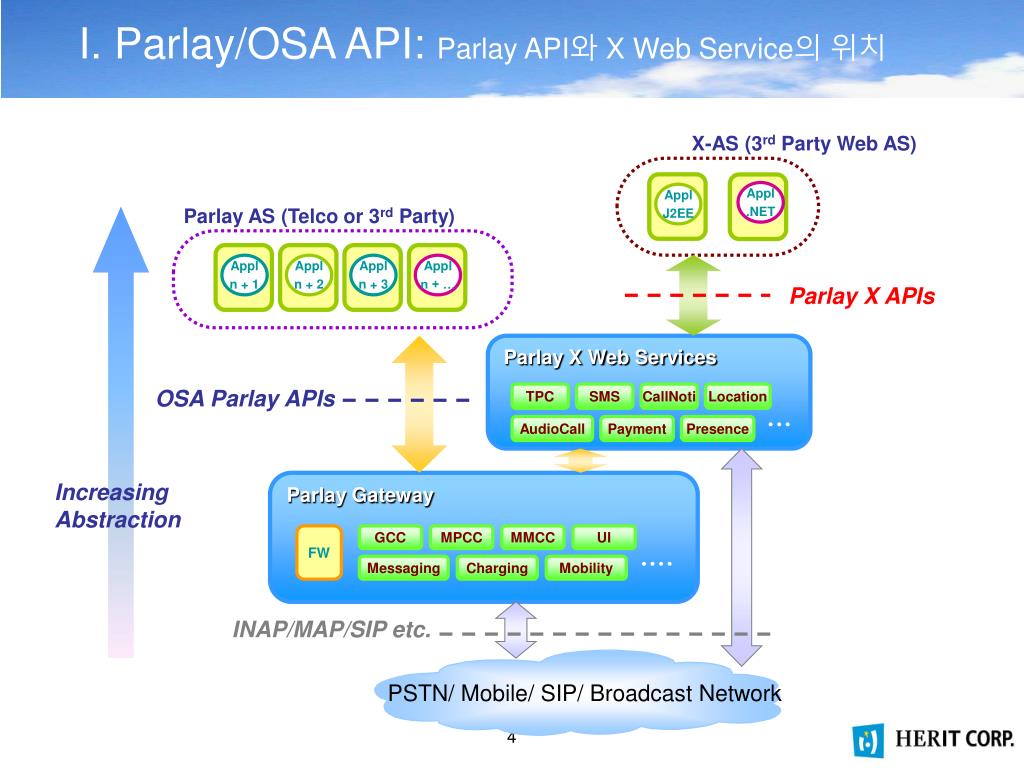

  5. Parlay X Web Services TPC SMS CallNoti Location AudioCall Payment Presence Parlay Gateway FW GCC MPCC MMCC UI Messaging Charging Mobility I. Parlay/OSA API: Parlay API와 X Web Service의 위치 X-AS (3rd Party Web AS) Appl .NET Appl J2EE Parlay AS (Telco or 3rd Party) Appl n + 1 Appl n + 2 Appl n + 3 Appl n + … Parlay X APIs OSA Parlay APIs Increasing Abstraction INAP/MAP/SIP etc. PSTN/ Mobile/ SIP/ Broadcast Network

  6. I. Parlay/OSA API: Parlay API 5.0

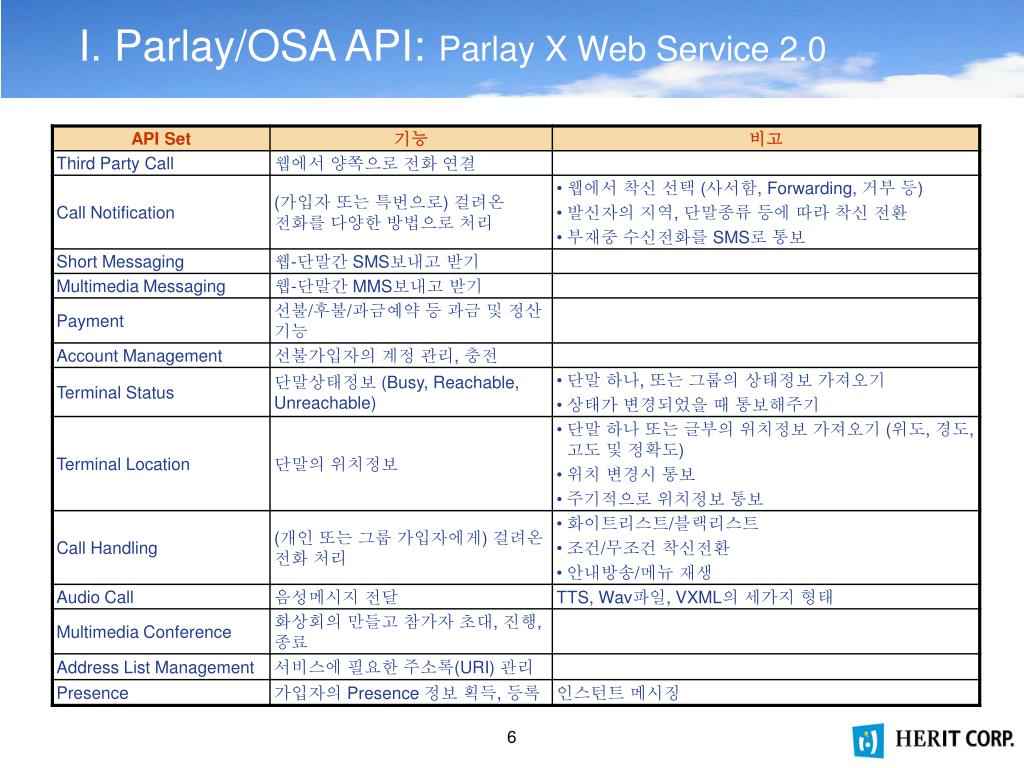

  7. I. Parlay/OSA API:Parlay X Web Service 2.0

  8. I. Parlay/OSA API:Parlay/OSA 도입 현황 • 전세계 Parlay/OSA 도입현황 (October 2005) Parlay/OSA Trial과 Deployment는 꾸준한 증가세를 보임

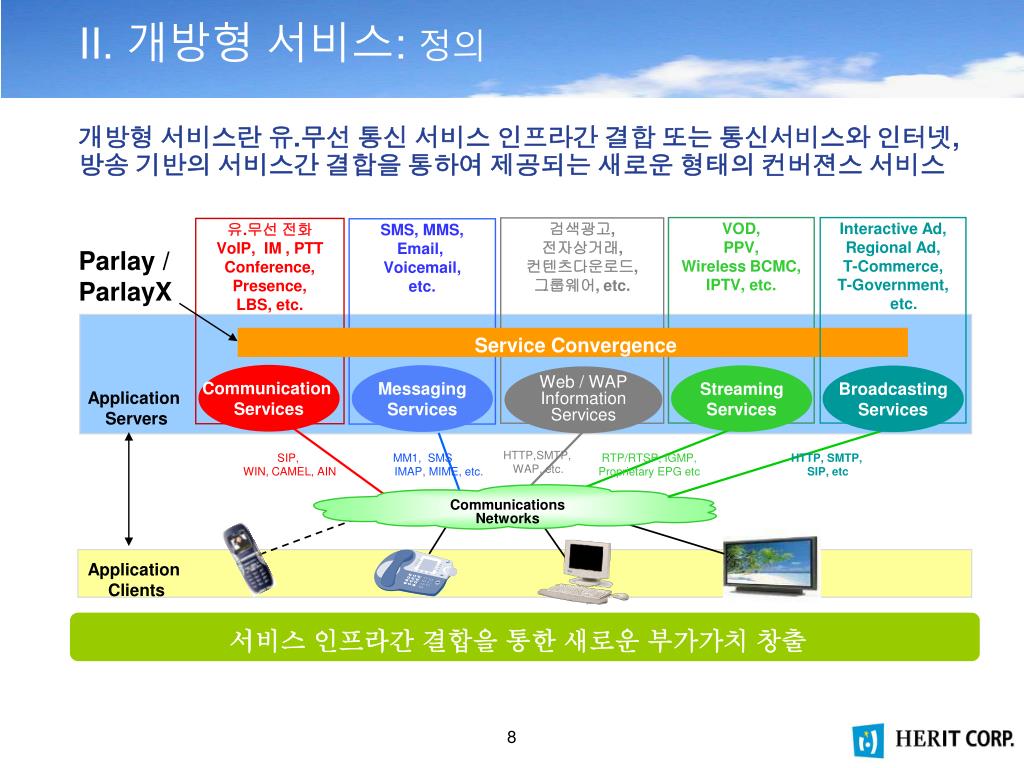

  9. II. 개방형 서비스: 정의 개방형 서비스란 유.무선 통신 서비스 인프라간 결합 또는 통신서비스와 인터넷, 방송 기반의 서비스간 결합을 통하여 제공되는 새로운 형태의 컨버젼스 서비스 VOD, PPV, Wireless BCMC, IPTV, etc. Interactive Ad, Regional Ad, T-Commerce, T-Government, etc. 검색광고, 전자상거래, 컨텐츠다운로드, 그룹웨어, etc. 유.무선 전화 VoIP, IM , PTT Conference, Presence, LBS, etc. SMS, MMS, Email, Voicemail, etc. Parlay / ParlayX Service Convergence Communication Services Messaging Services Streaming Services Broadcasting Services Web / WAP Information Services Application Servers HTTP,SMTP, WAP, etc. SIP, WIN, CAMEL, AIN MM1, SMS IMAP, MIME, etc. RTP/RTSP, IGMP, Proprietary EPG etc HTTP, SMTP, SIP, etc Communications Networks Application Clients 서비스 인프라간 결합을 통한 새로운 부가가치 창출

  10. 전화주문 Parlay AS 교환기 디지털 방송 리턴서버 Parlay GW ③ 요청된 번호로 호 시도 요청 ② 요청된 전화번호 전달 ①TV 프로 시청중 전화연결버튼 클릭 ⑤ 쇼핑몰(광고주, 상담원 등) 전화로 호 시도 ④ 시청자의 유무선, 인터넷 전화로 착신 호시도 ⑥ 통화 시청자의 유,무선, 인터넷전화 쇼핑몰 콜센터 TV 시청자 II. 개방형 서비스:TV Push To Call 서비스 • TV를 시청하면서 리모콘 버튼을 누르면 광고주 또는 홈쇼핑 콜센타와 가입자의 집전화간 호를 자동으로 연결 - 전화번호를 누를 필요 없음 • 적용분야: • 홈쇼핑 주문전화, 지역정보 검색, T-Commerce, 광고상담 상품 상세 정보 확인 화면속 상품 확인 구매결정 및 전화주문

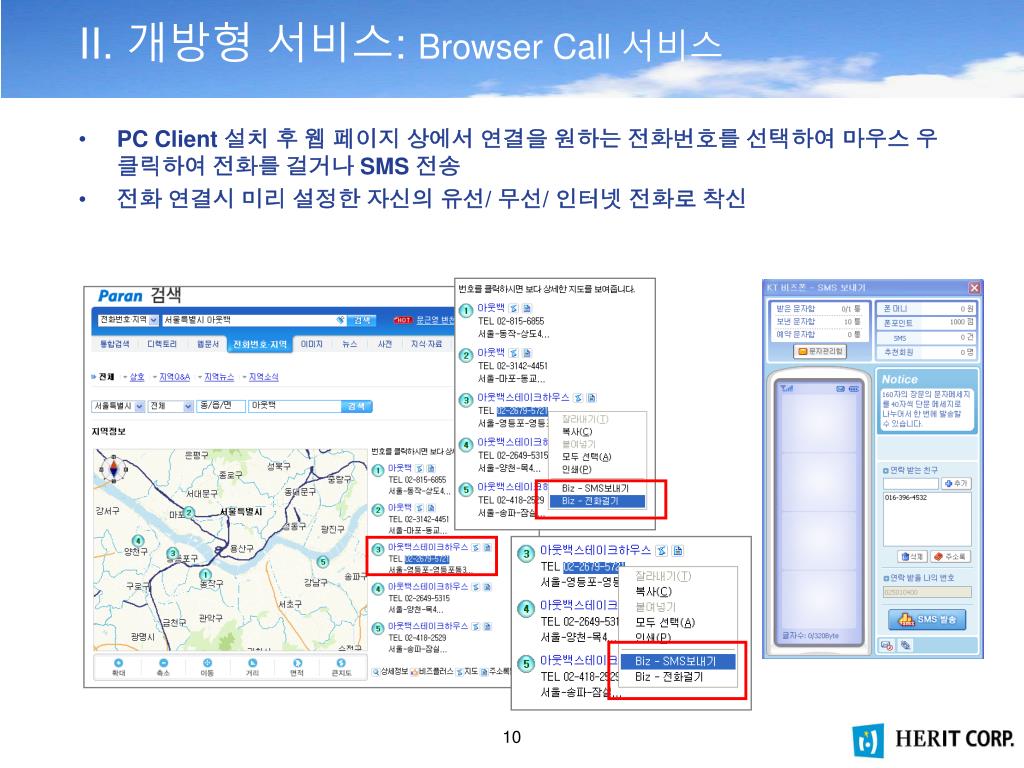

  11. II. 개방형 서비스: Browser Call 서비스 • PC Client 설치 후 웹 페이지 상에서 연결을 원하는 전화번호를 선택하여 마우스 우 클릭하여 전화를 걸거나 SMS 전송 • 전화 연결시 미리 설정한 자신의 유선/ 무선/ 인터넷 전화로 착신

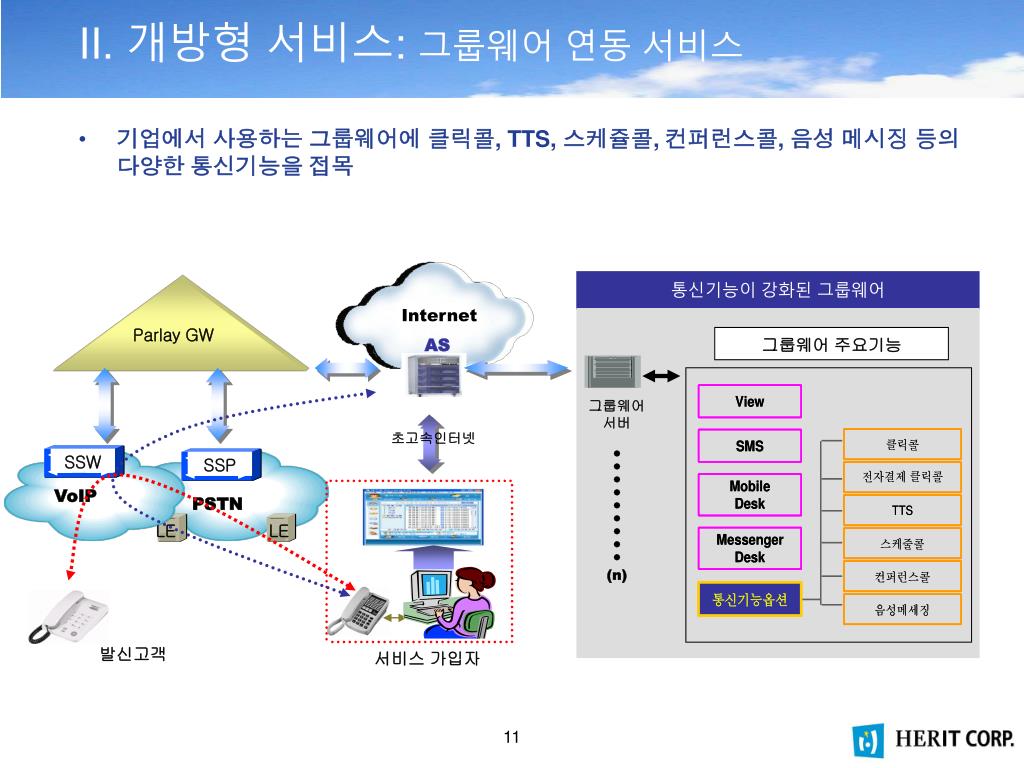

  12. SSP SSW LE LE II. 개방형 서비스: 그룹웨어 연동 서비스 • 기업에서 사용하는 그룹웨어에 클릭콜, TTS, 스케쥴콜, 컨퍼런스콜, 음성 메시징 등의 다양한 통신기능을 접목 통신기능이 강화된 그룹웨어 Internet Parlay GW 그룹웨어 주요기능 AS 그룹웨어 서버 초고속인터넷 VoIP PSTN (n) 발신고객 서비스 가입자

  13. II. 개방형 서비스: 메신저 연동 서비스 • 기업 또는 학교에서 사용하는 메신저와 연동하여 1:1 통화, 그룹통화, SMS, 음성 메시지 전송 등의 기능을 제공 < 1:1통화 > < 그룹통화 > < 메시징 >

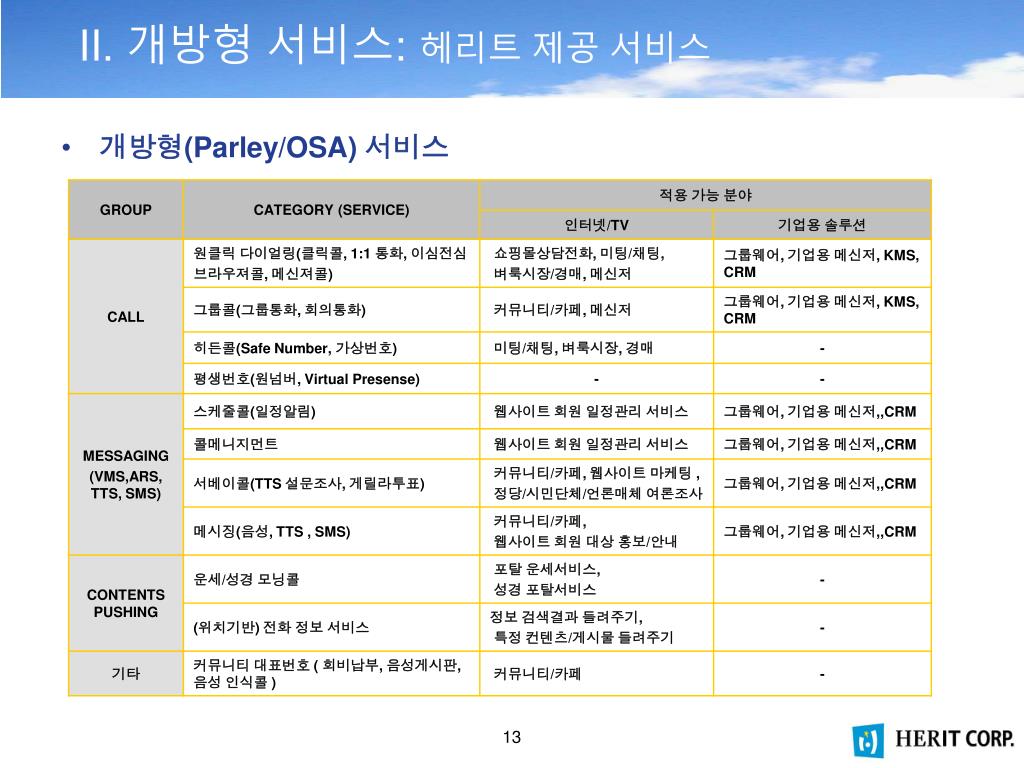

  14. II. 개방형 서비스:헤리트 제공 서비스 • 개방형(Parley/OSA) 서비스

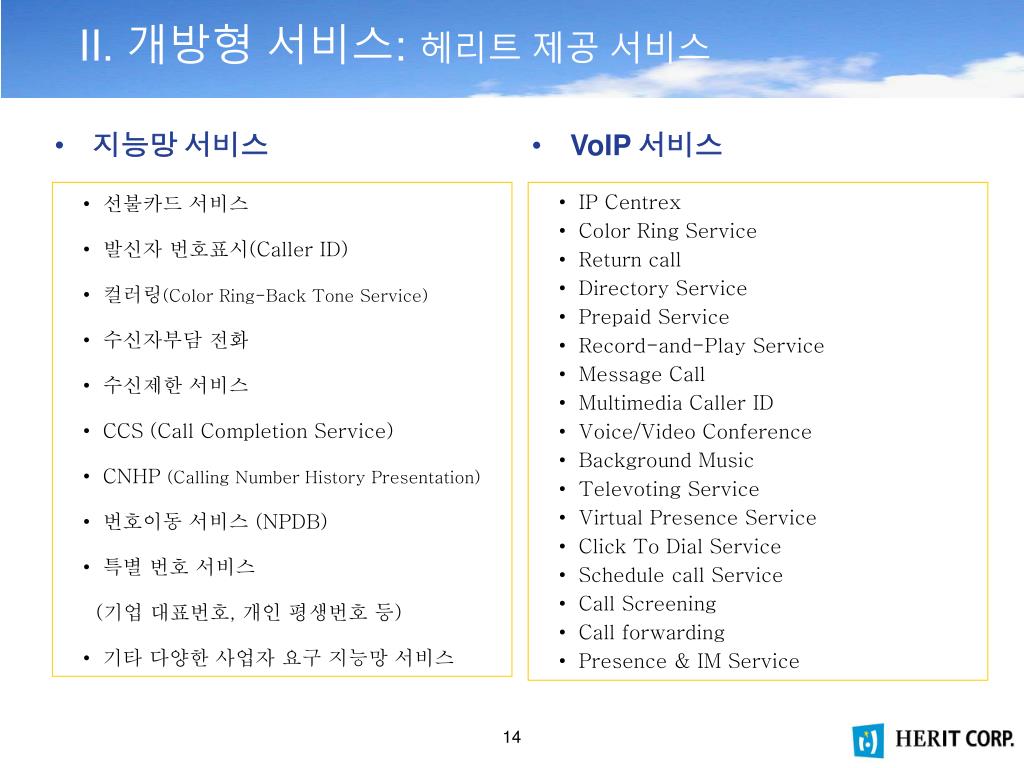

  15. II. 개방형 서비스:헤리트 제공 서비스 • 지능망 서비스 • VoIP 서비스 • 선불카드 서비스 • 발신자 번호표시(Caller ID) • 컬러링(Color Ring-Back Tone Service) • 수신자부담 전화 • 수신제한 서비스 • CCS (Call Completion Service) • CNHP (Calling Number History Presentation) • 번호이동 서비스 (NPDB) • 특별 번호 서비스 • (기업 대표번호, 개인 평생번호 등) • 기타 다양한 사업자 요구 지능망 서비스 • IP Centrex • Color Ring Service • Return call • Directory Service • Prepaid Service • Record-and-Play Service • Message Call • Multimedia Caller ID • Voice/Video Conference • Background Music • Televoting Service • Virtual Presence Service • Click To Dial Service • Schedule call Service • Call Screening • Call forwarding • Presence & IM Service

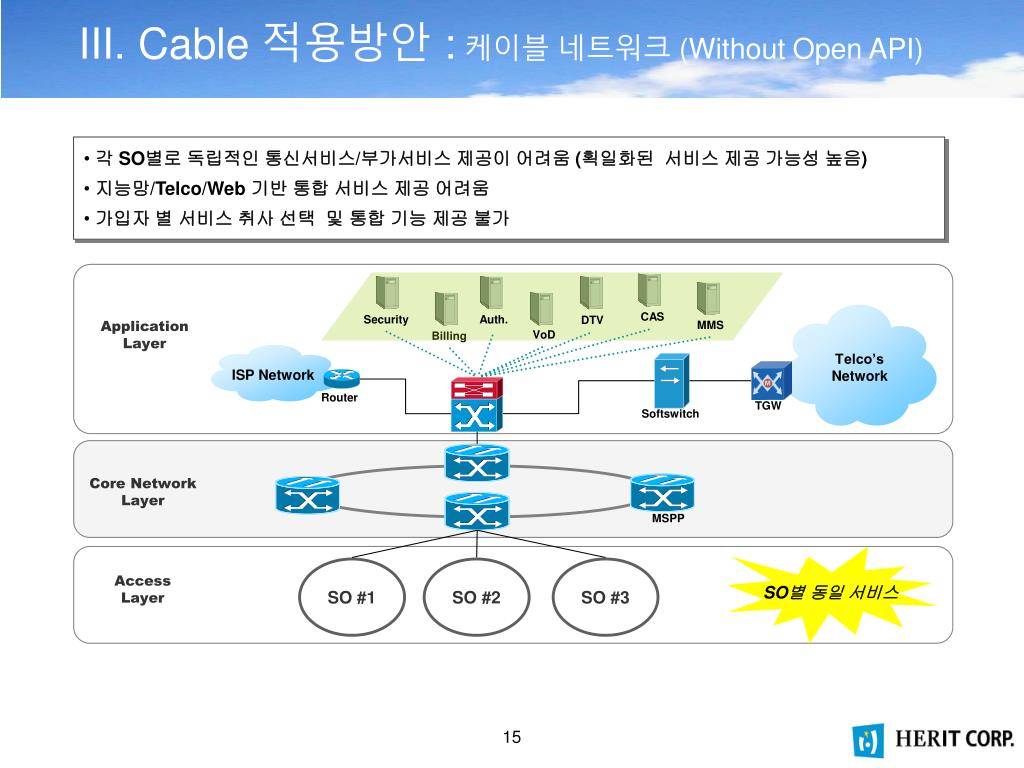

  16. III. Cable 적용방안 :케이블 네트워크 (Without Open API) • 각 SO별로 독립적인 통신서비스/부가서비스 제공이 어려움 (획일화된 서비스 제공 가능성 높음) • 지능망/Telco/Web 기반 통합 서비스 제공 어려움 • 가입자 별 서비스 취사 선택 및 통합 기능 제공 불가 CAS Security Auth. DTV Application Layer MMS VoD Billing Telco’s Network ISP Network Router TGW Softswitch Core Network Layer MSPP SO별 동일 서비스 SO #1 SO #2 SO #3 Access Layer

  17. I-CSCF P-CSCF S-CSCF III. Cable적용방안:케이블 네트워크 구성(With Open API) • SO별 독립 및 특화된 서비스 제공 용이 (AS또는 서비스 로직 단위의 서비스 제공) • SO별 서비스 Re-Packaging 및 Bundling 용이 • Telco 서비스 및 Web기반 신규 서비스 제공을 위한 인터페이스 제공 가능 Legacy Server Farm Web Services OSA App. Server IMS converged App & Service Layer New Service OSA/Parlay (X) Gateway SO #3 SO #1 SO #2 Telco’s Network ISP Network HSS Router MGW Core Network Layer MSPP SO별 Service Re-Packaging & Bundling SO #1 SO #2 SO #3 Access Layer SO2-1 SO2-2 SO3-1 SO1-1 SO1-2 SO1-3 SO3-2 SO3-3

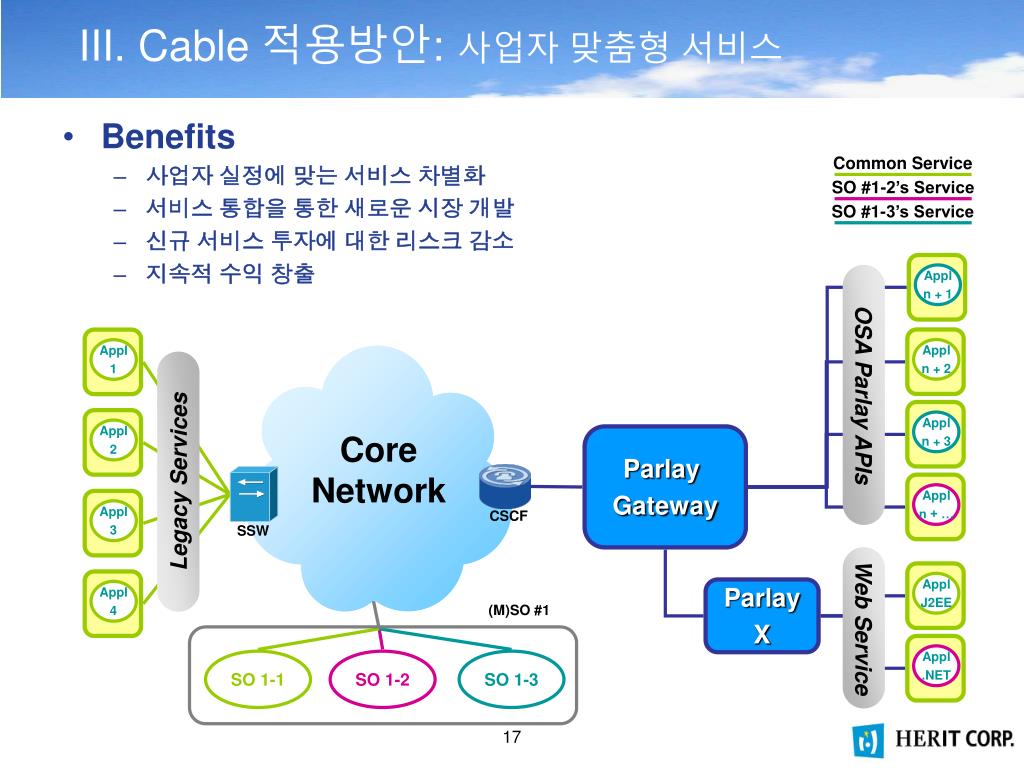

  18. III. Cable 적용방안:사업자 맞춤형 서비스 • Benefits • 사업자 실정에 맞는 서비스 차별화 • 서비스 통합을 통한 새로운 시장 개발 • 신규 서비스 투자에 대한 리스크 감소 • 지속적 수익 창출 Common Service SO #1-2’s Service SO #1-3’s Service Appl n + 1 Appl n + 2 Appl 1 OSA Parlay APIs Appl n + 3 Appl 2 Core Network Parlay Gateway Legacy Services Appl n + … CSCF Appl 3 SSW Appl J2EE Parlay X Appl 4 (M)SO #1 Web Service Appl .NET SO 1-1 SO 1-2 SO 1-3

  19. III. Cable 적용방안:Open API를 이용한 서비스개발 • IP기반 미래 네트워크의 새로운 서비스 평면에 집중 • 유연한 표준 기반의 서비스 전달 플랫폼 • Parlay-X 및 OSA 를 바탕으로 서비스 접근 실현 Service Creation Applications Service Management Service Plane Intelligent Network Services DTV Value-Added Services Web/Internet Services Streaming Services Service Delivery Platform (Common Enablers) Core Infra. & IP based Networks SO #1 SO #2 SO # n …

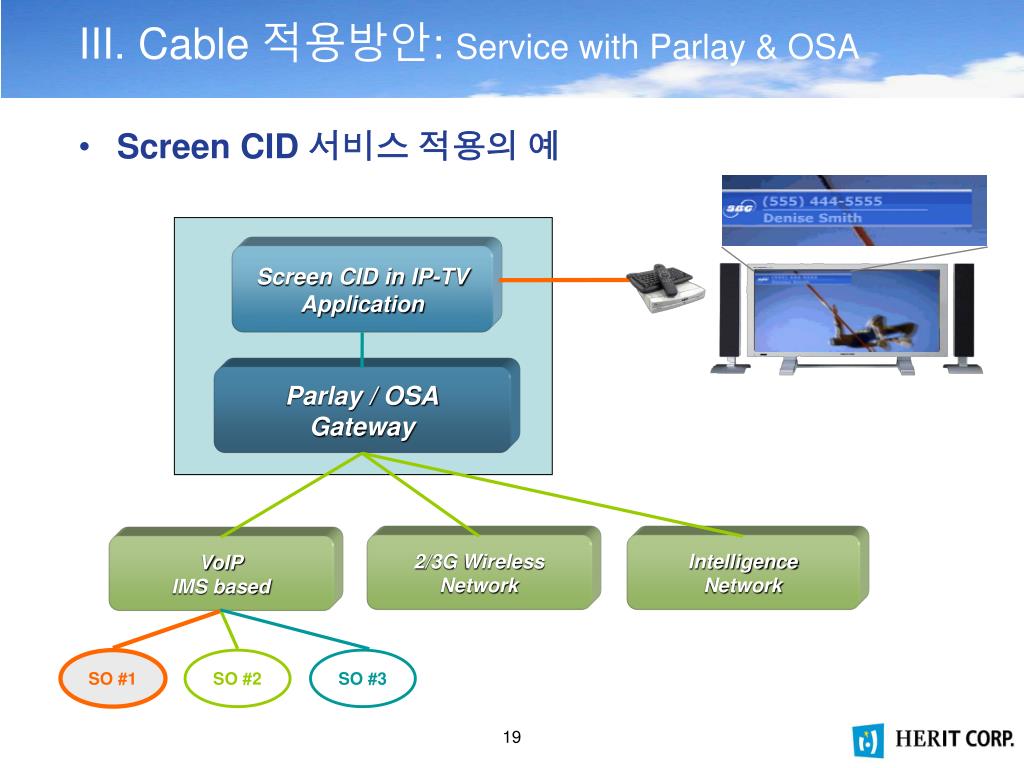

  20. III. Cable 적용방안: Service with Parlay & OSA • Screen CID 서비스 적용의 예 Screen CID in IP-TV Application Parlay / OSA Gateway 2/3G Wireless Network Intelligence Network VoIP IMS based SO #1 SO #2 SO #3

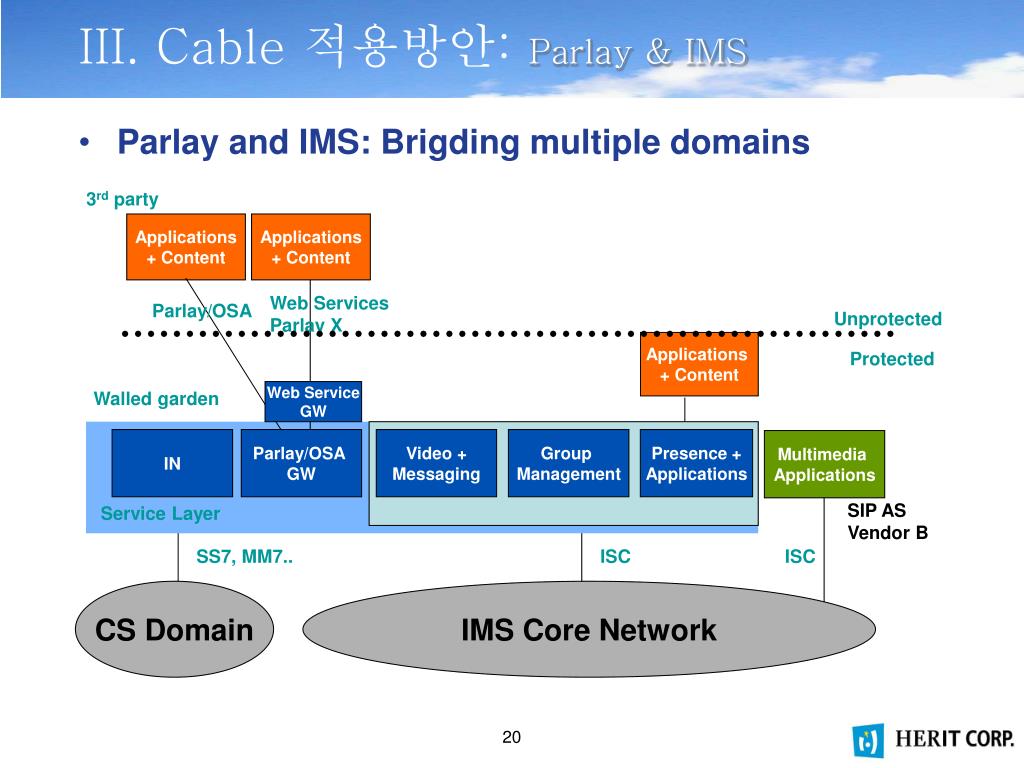

  21. III. Cable 적용방안: Parlay & IMS • Parlay and IMS: Brigding multiple domains 3rd party Applications + Content Applications + Content Web ServicesParlay X Parlay/OSA Unprotected Applications + Content Protected Walled garden Web Service GW IN Parlay/OSA GW Video + Messaging Group Management Presence + Applications Multimedia Applications SIP AS Vendor B Service Layer SS7, MM7.. ISC ISC CS Domain IMS Core Network

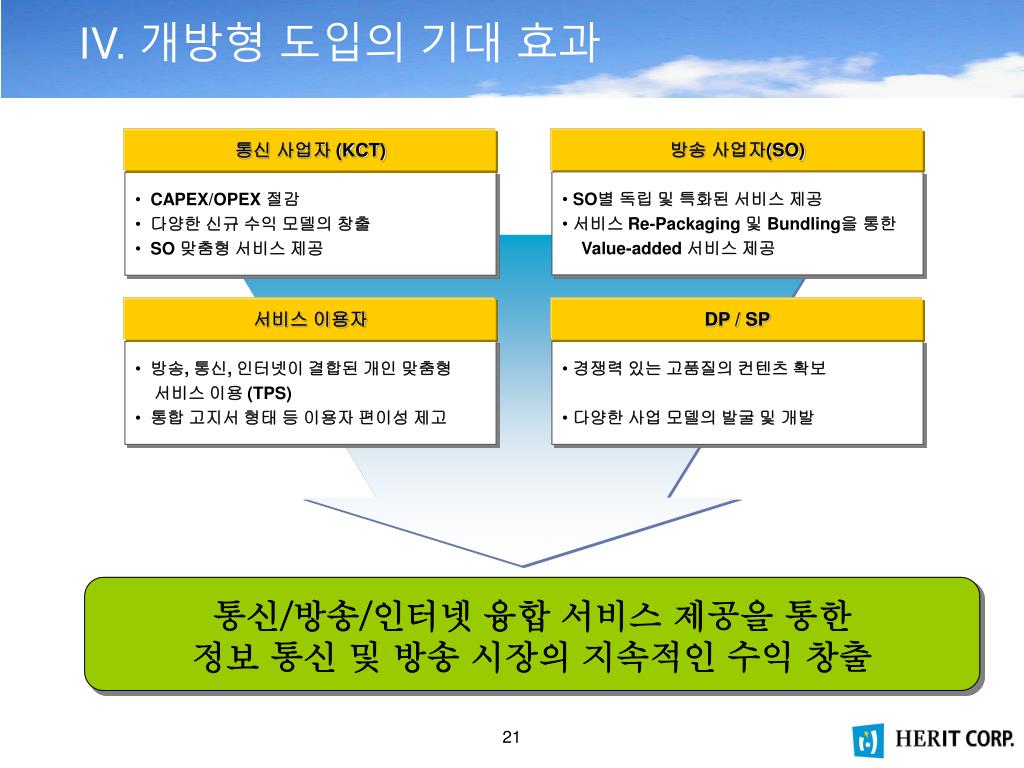

  22. IV. 개방형 도입의 기대 효과 방송 사업자(SO) 통신 사업자 (KCT) • SO별 독립 및 특화된 서비스 제공 • 서비스 Re-Packaging 및 Bundling을 통한 • Value-added 서비스 제공 • CAPEX/OPEX 절감 • 다양한 신규 수익 모델의 창출 • SO 맞춤형 서비스 제공 서비스 이용자 DP / SP • 방송, 통신, 인터넷이 결합된 개인 맞춤형 • 서비스 이용 (TPS) • 통합 고지서 형태 등 이용자 편이성 제고 • 경쟁력 있는 고품질의 컨텐츠 확보 • 다양한 사업 모델의 발굴 및 개발 통신/방송/인터넷 융합 서비스 제공을 통한 정보 통신 및 방송 시장의 지속적인 수익 창출

  23. Thank You! …more in Q&A hynoon@herit.net
