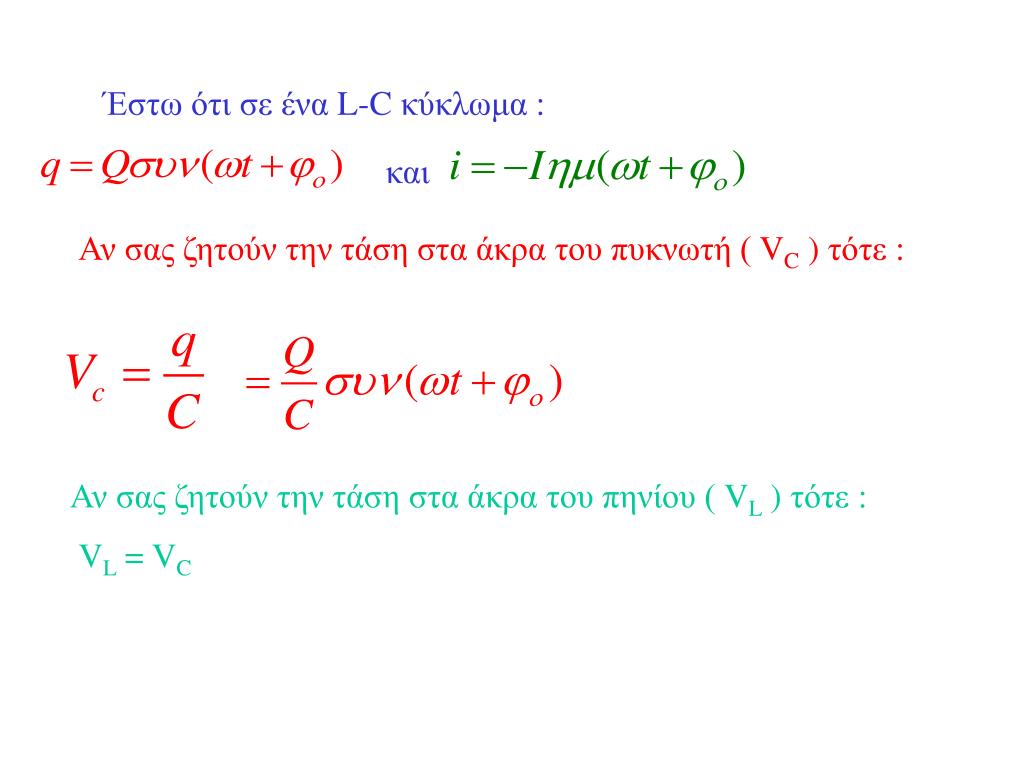

  1. Έστω ότι σε ένα L-C κύκλωμα : και Αν σας ζητούν την τάση στα άκρα του πυκνωτή ( VC ) τότε : Αν σας ζητούν την τάση στα άκρα του πηνίου ( VL ) τότε : VL = VC

  2. Αν σας ζητούν τον ρυθμό μεταβολής του φορτίου του πυκνωτή τότε : Αν σας ζητούν τον ρυθμό μεταβολής της τάσης στα άκρα του πυκνωτή τότε :

  3. Αν σας ζητούν τον ρυθμό μεταβολής της τάσης στα άκρα του πηνίου τότε : Διότι : VL = VC Αν σας ζητούν τον ρυθμό μεταβολής του ρεύματος τότε :

  4. Αν σας ζητούν το ρυθμό μεταβολής της ηλεκτρικής ενέργειας ή ισοδύναμα με ποιο ρυθμό ο πυκνωτής προσλαμβάνει ενέργεια τότε σας ζητούν το : Όταν το αποτέλεσμα είναι αρνητικό τότε ο πυκνωτής χάνει ενέργεια με την οποία τροφοδοτεί το πηνίο. Όταν είναι θετικό ο πυκνωτής προσλαμβάνει ενέργεια.

  5. i + - + q Q (ή Ι ) - q + + + + - - - - 0 Τ -Q (ή -Ι ) π.χ την στιγμή αυτή ο πυκνωτής χάνει φορτίο ,χάνει ενέργεια και ο εν λόγω ρυθμός είναι αρνητικός.

  6. Αν σας ζητούν το ρυθμό μεταβολής της ενέργειας του μαγνητικού πεδίου ή ισοδύναμα με ποιο ρυθμό το πηνίο προσλαμβάνει ενέργεια τότε σας ζητούν το : Σκεφτείτε ότι όση ενέργεια χάνει ο πυκνωτής τόση ενέργεια προσλαμβάνει το πηνίο. Δηλαδή:

  7. i + - + q Q (ή Ι ) - q + + + + - - - - 0 Τ -Q (ή -Ι ) π.χ την στιγμή αυτή το πηνίο παίρνει ενέργεια από τον πυκνωτή και ο εν λόγω ρυθμός είναι θετικός.
