1 / 35

晶体管放大器设计

晶体管放大器设计. 一、学习要求. 二、设计课题. 单级阻容耦合晶体管放大器设计. 三、电路设计流程简介. 四、共射极放大器原理与设计举例. 五、电路安装与调试. 六、主要性能指标及其测试方法. 七、电路参数修改. 八、实验步骤与要求. 一、学习要求. 晶体管放大器设计. 学习晶体管放大电路的设计方法； 掌握晶体管放大电路静态工作点设置与调整方法； 掌握晶体管放大电路性能指标的测试方法及安装与调试技术。 了解负反馈对放大电路性能的影响。 学习用 pSpice 软件对电路进行模拟仿真。. 二、设计课题. 单级阻容耦合晶体管放大器设计. 已知条件

dandre
Télécharger la présentation

晶体管放大器设计

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

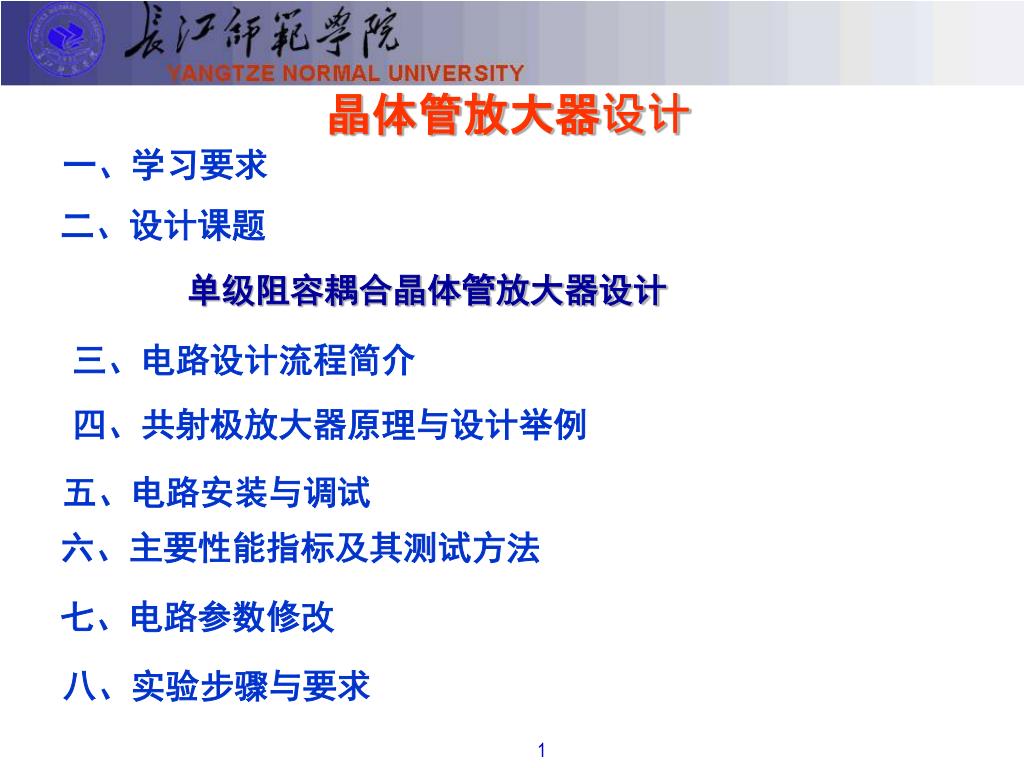

  1. 晶体管放大器设计 一、学习要求 二、设计课题 单级阻容耦合晶体管放大器设计 三、电路设计流程简介 四、共射极放大器原理与设计举例 五、电路安装与调试 六、主要性能指标及其测试方法 七、电路参数修改 八、实验步骤与要求

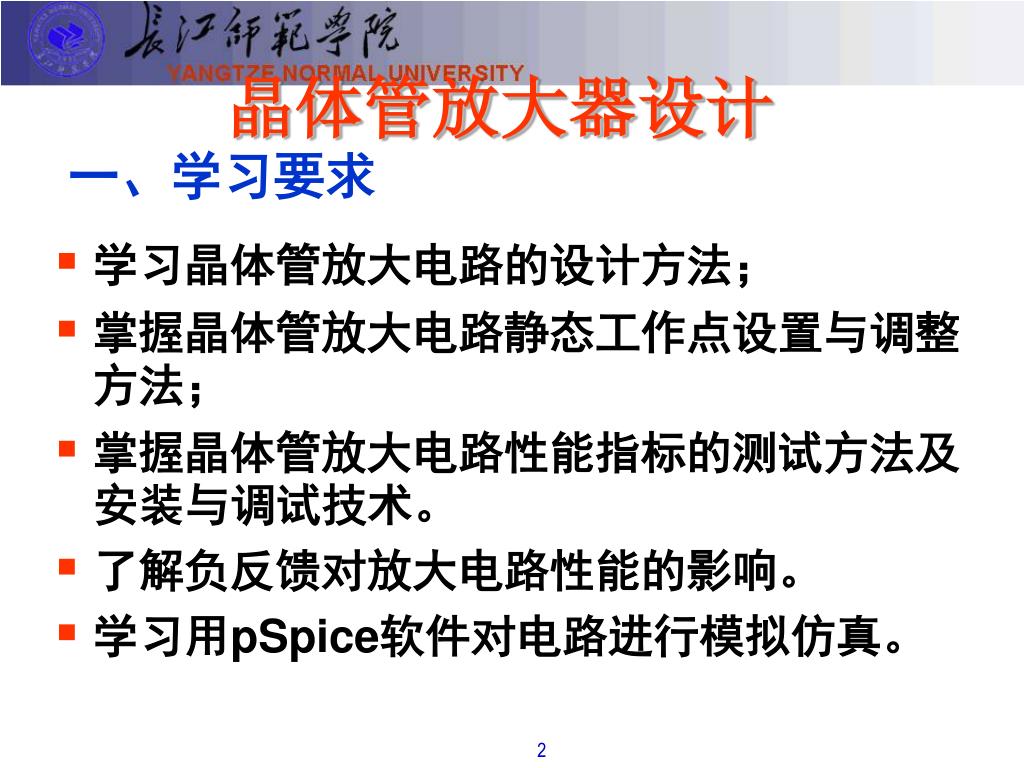

  2. 一、学习要求 晶体管放大器设计 • 学习晶体管放大电路的设计方法； • 掌握晶体管放大电路静态工作点设置与调整方法； • 掌握晶体管放大电路性能指标的测试方法及安装与调试技术。 • 了解负反馈对放大电路性能的影响。 • 学习用pSpice软件对电路进行模拟仿真。

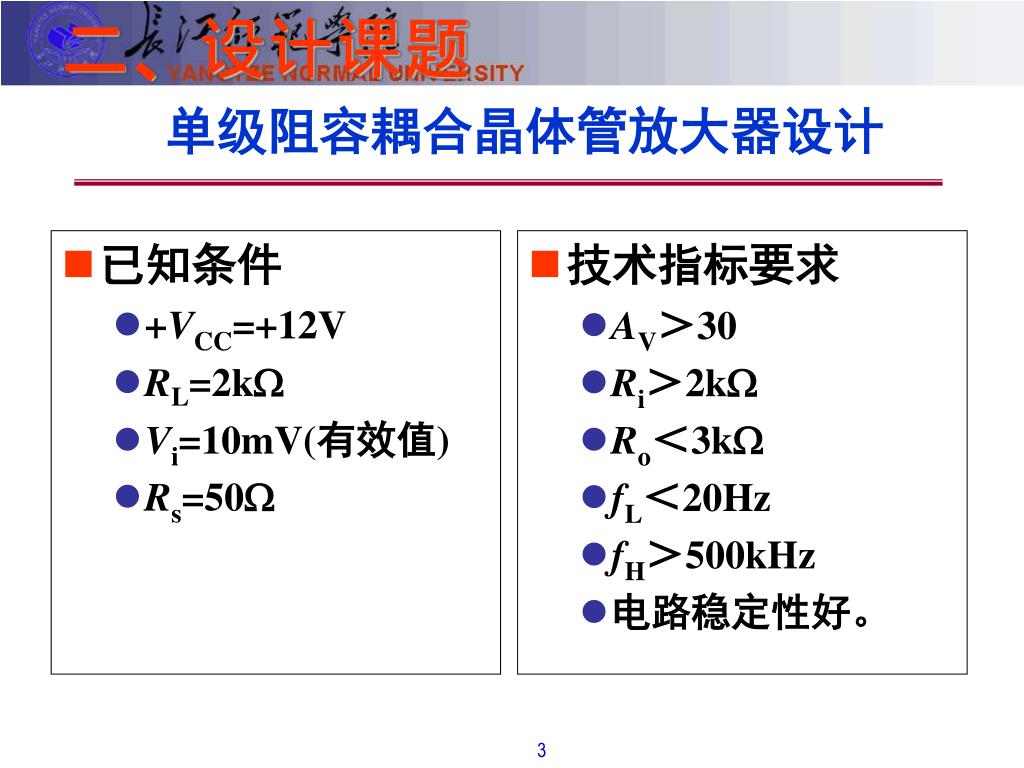

  3. 二、设计课题 单级阻容耦合晶体管放大器设计 • 已知条件 • +VCC=+12V • RL=2k • Vi=10mV(有效值) • Rs=50 • 技术指标要求 • AV＞30 • Ri＞2k • Ro＜3k • fL＜20Hz • fH＞500kHz • 电路稳定性好。

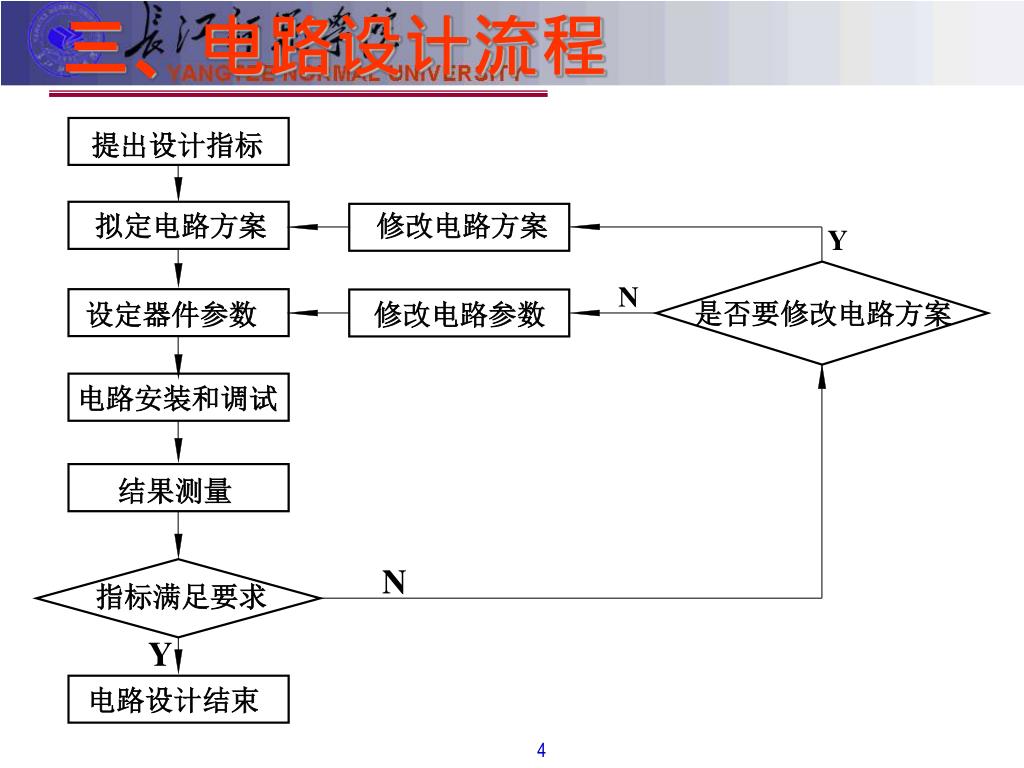

  4. 提出设计指标 拟定电路方案 修改电路方案 Y N 是否要修改电路方案 设定器件参数 修改电路参数 电路安装和调试 结果测量 N 指标满足要求 Y 电路设计结束 三、电路设计流程

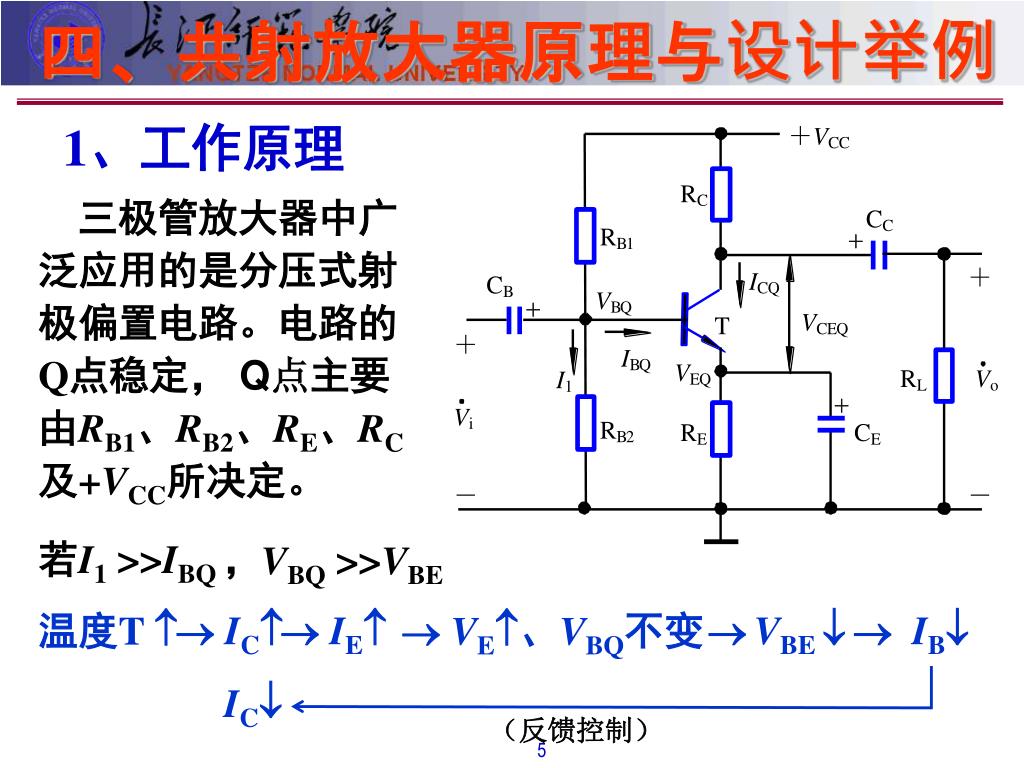

  5. 四、共射放大器原理与设计举例 1、工作原理 三极管放大器中广泛应用的是分压式射极偏置电路。电路的Q点稳定， Q点主要由RB1、RB2、RE、RC及+VCC所决定。 若I1 >>IBQ ， VBQ >>VBE 温度T  IC IE VE、VBQ不变 VBE  IB IC （反馈控制）

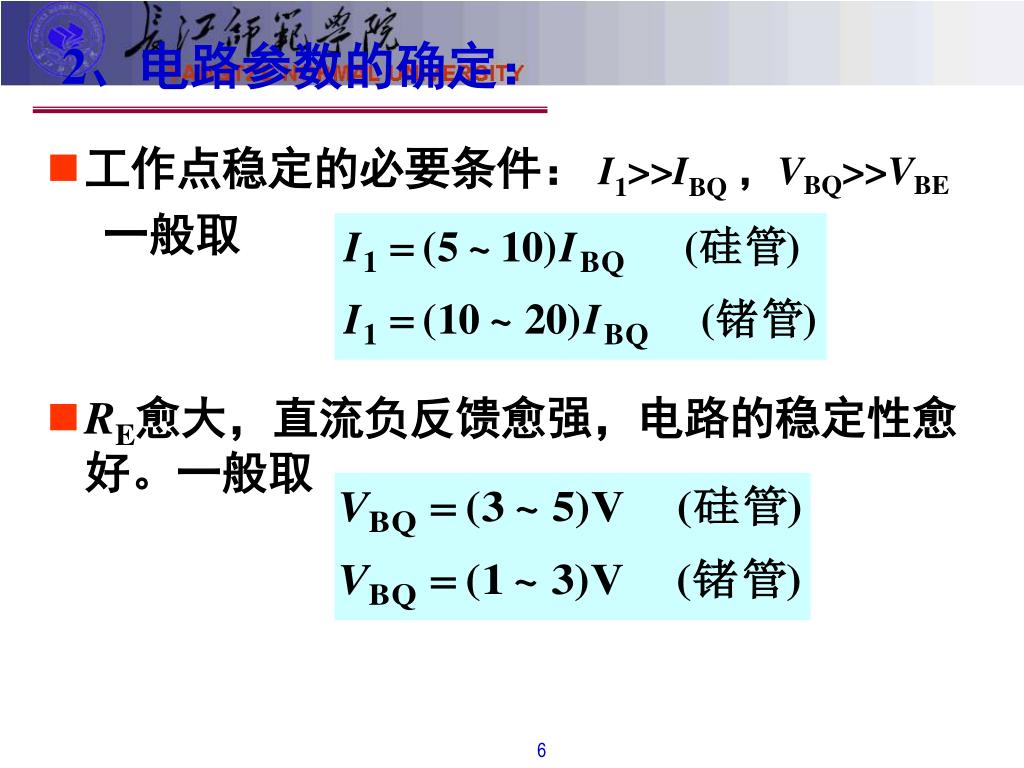

  6. 2、电路参数的确定： • 工作点稳定的必要条件： I1>>IBQ，VBQ>>VBE • 一般取 • RE愈大，直流负反馈愈强，电路的稳定性愈好。一般取

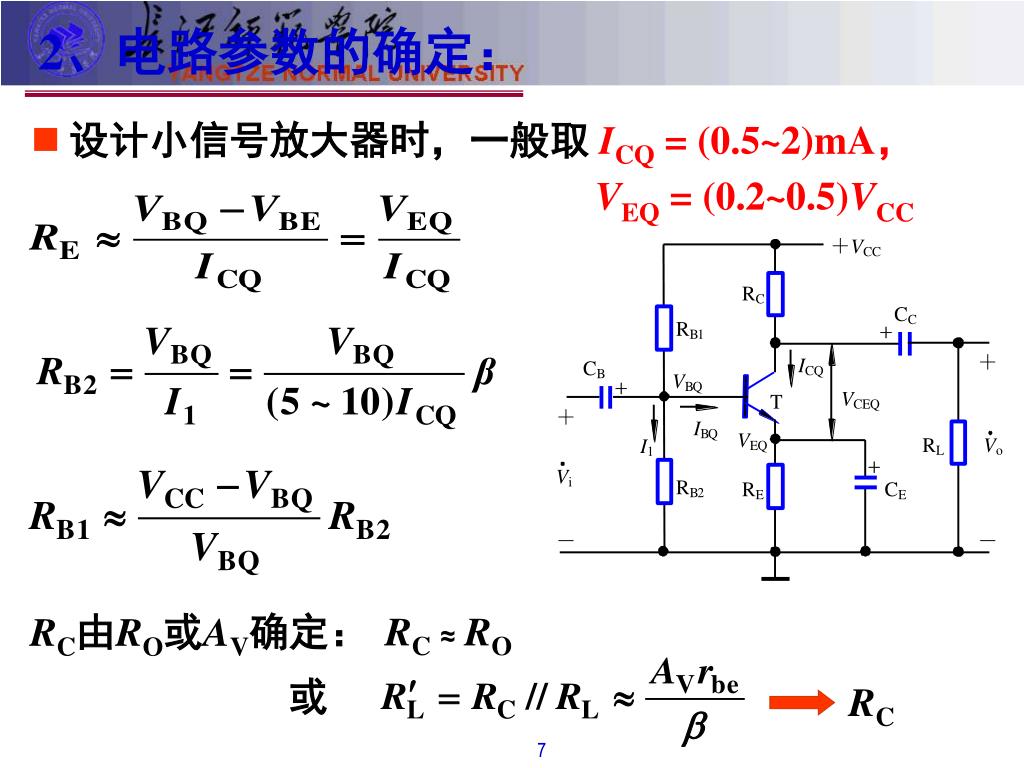

  7. 2、电路参数的确定： • 设计小信号放大器时，一般取 ICQ = (0.5~2)mA， VEQ = (0.2~0.5)VCC RC由RO或AV确定： RC≈ RO 或 RC

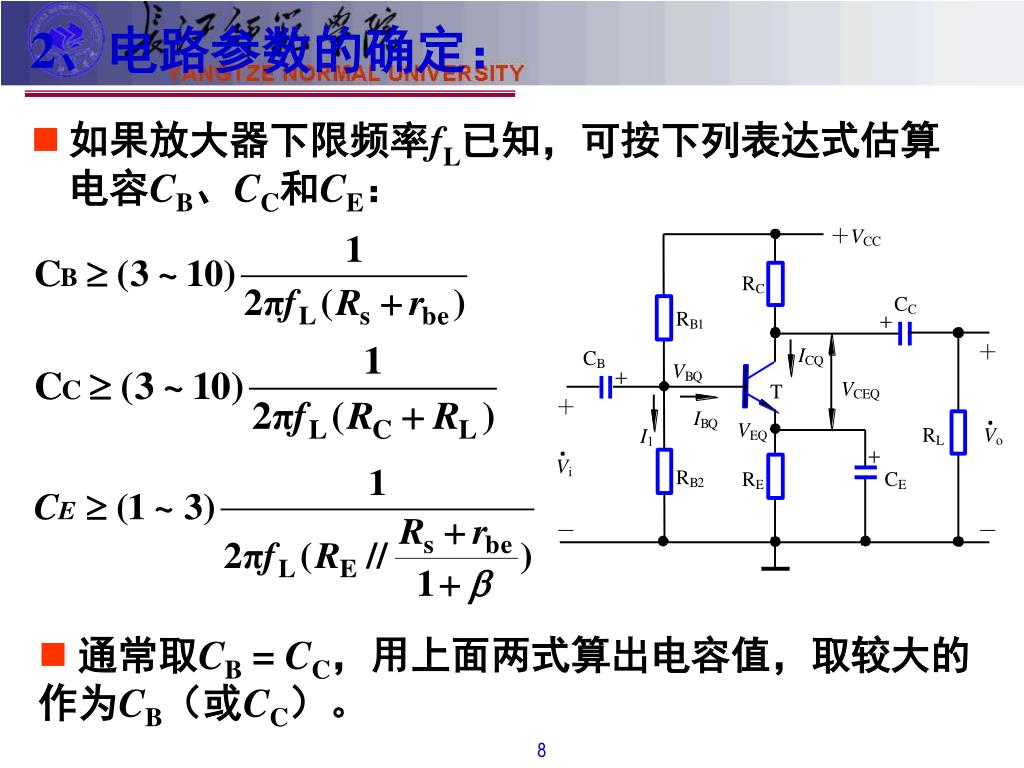

  8. 2、电路参数的确定： • 如果放大器下限频率fL已知，可按下列表达式估算电容CB、CC和CE： • 通常取CB = CC，用上面两式算出电容值，取较大的作为CB（或CC）。

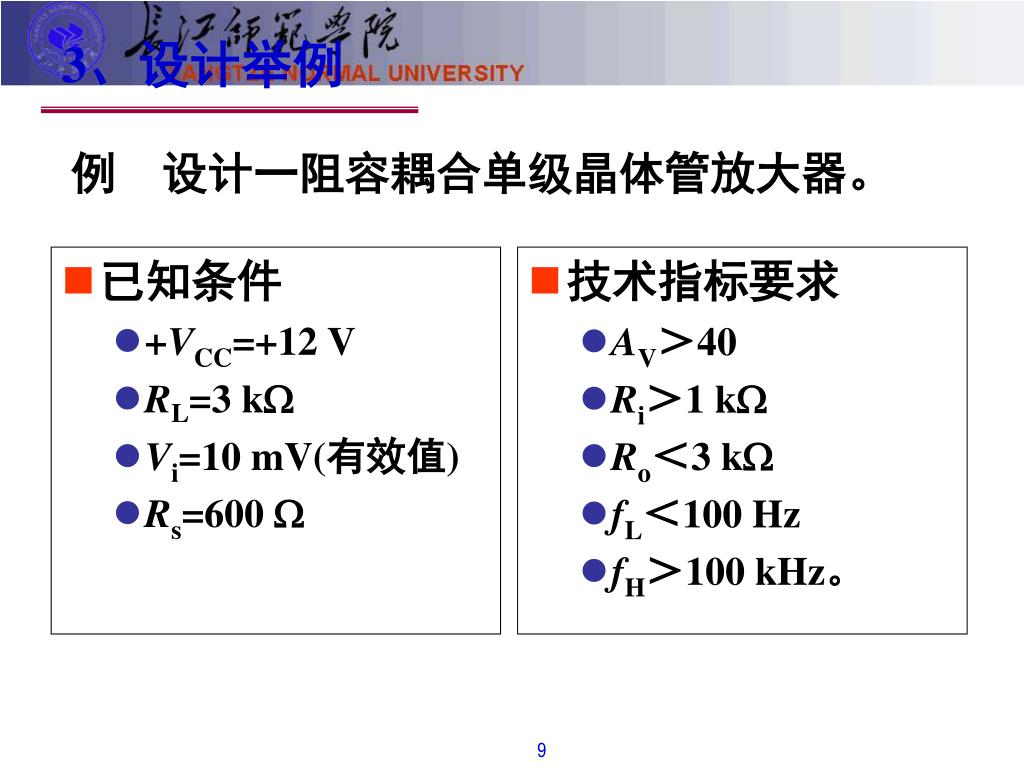

  9. 例 设计一阻容耦合单级晶体管放大器。 3、设计举例 • 已知条件 • +VCC=+12 V • RL=3 k • Vi=10 mV(有效值) • Rs=600  • 技术指标要求 • AV＞40 • Ri＞1 k • Ro＜3 k • fL＜100 Hz • fH＞100 kHz。

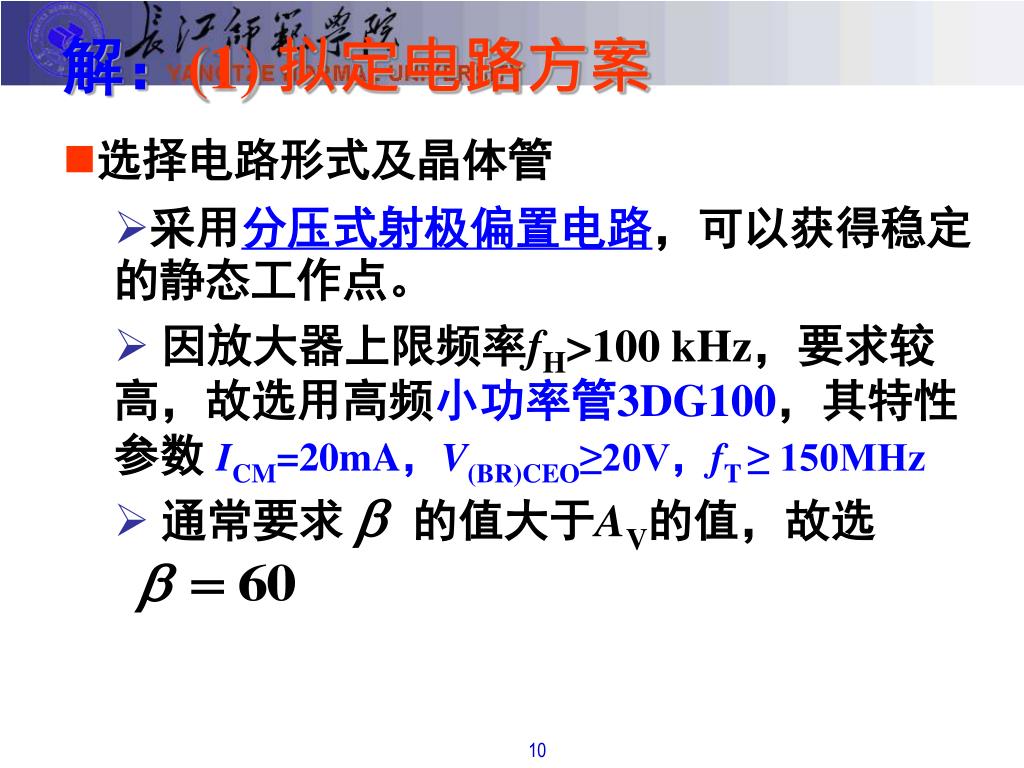

  10. 选择电路形式及晶体管 采用分压式射极偏置电路，可以获得稳定的静态工作点。 因放大器上限频率fH>100 kHz，要求较高，故选用高频小功率管3DG100，其特性参数 ICM=20mA，V(BR)CEO≥20V，fT ≥ 150MHz 通常要求 的值大于AV的值，故选 解：(1) 拟定电路方案

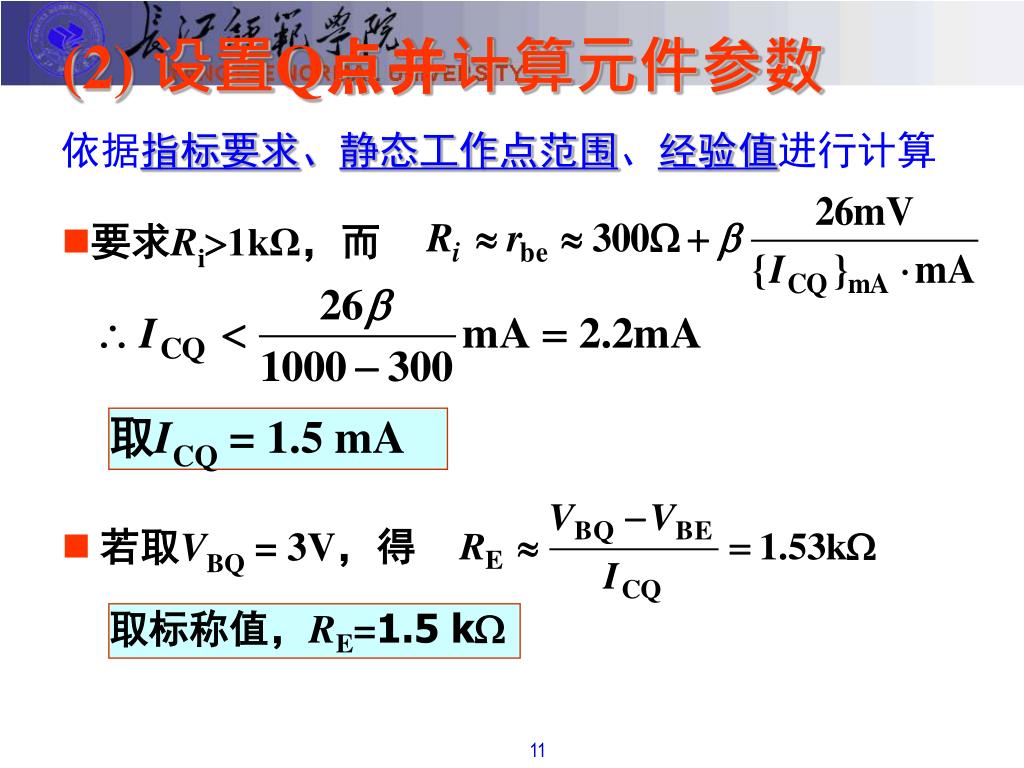

  11. 要求Ri1kΩ，而 (2) 设置Q点并计算元件参数 依据指标要求、静态工作点范围、经验值进行计算 取ICQ = 1.5 mA • 若取VBQ = 3V，得 取标称值，RE=1.5 kW

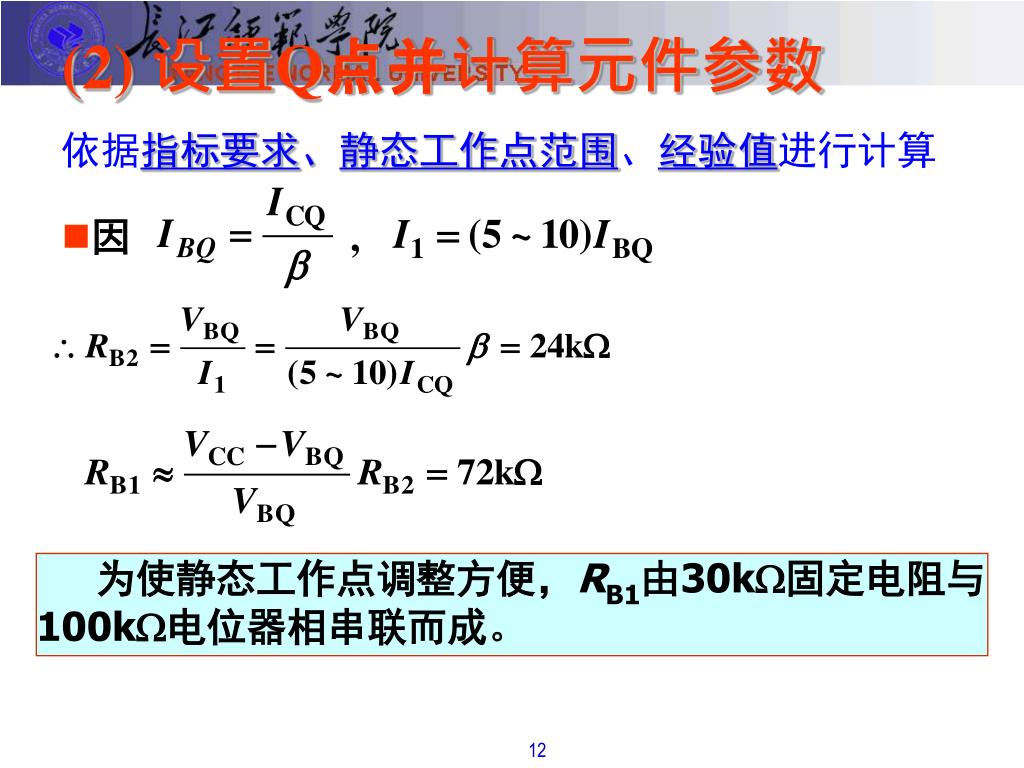

  12. 因 , (2) 设置Q点并计算元件参数 依据指标要求、静态工作点范围、经验值进行计算 为使静态工作点调整方便，RB1由30kW固定电阻与100kW电位器相串联而成。

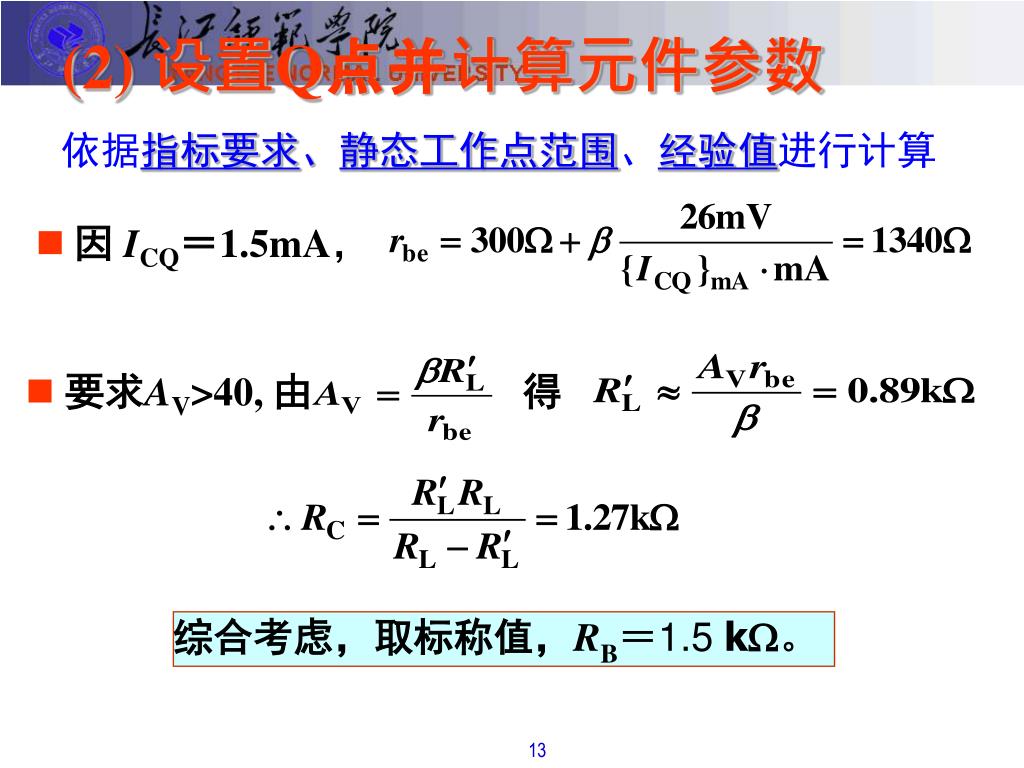

  13. 要求AV>40,由 得 (2) 设置Q点并计算元件参数 依据指标要求、静态工作点范围、经验值进行计算 • 因 ICQ＝1.5mA， 综合考虑，取标称值，RB＝1.5 kW。

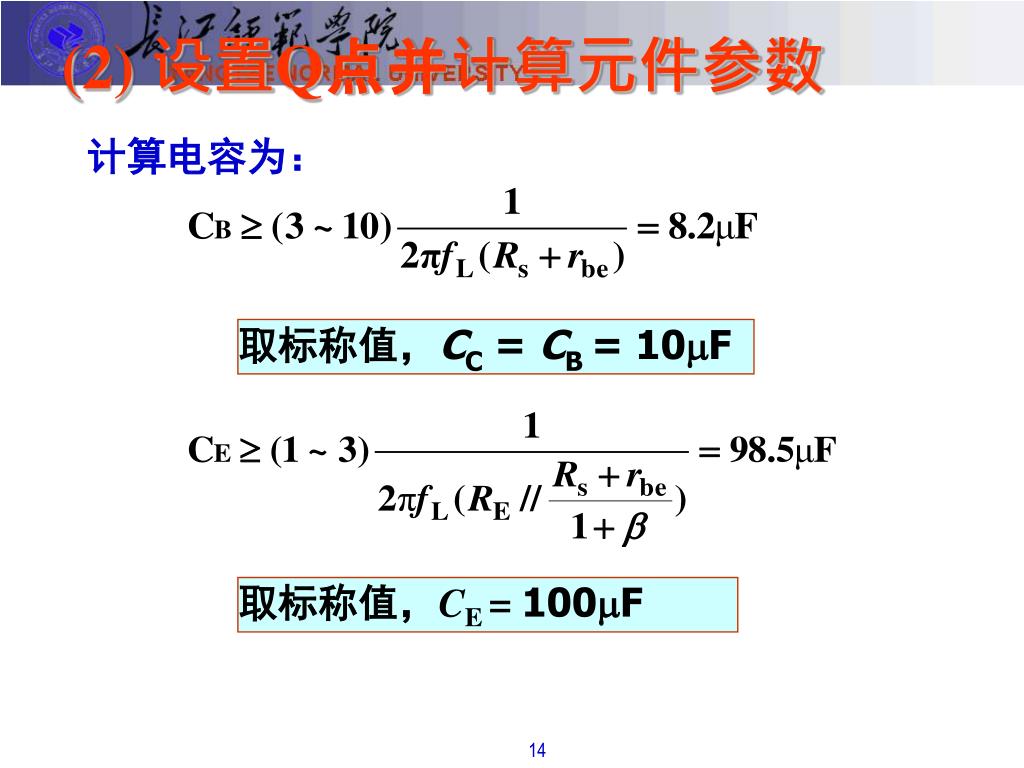

  14. (2) 设置Q点并计算元件参数 计算电容为： 取标称值，CC = CB = 10mF 取标称值，CE = 100mF

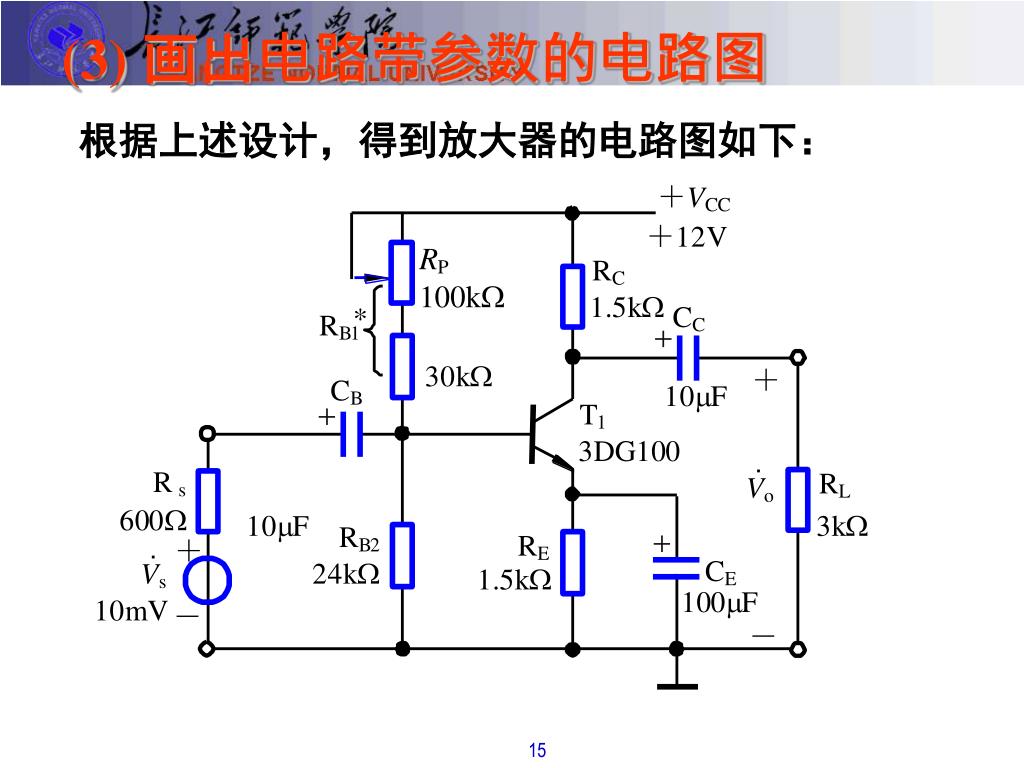

  15. 根据上述设计，得到放大器的电路图如下： (3) 画出电路带参数的电路图

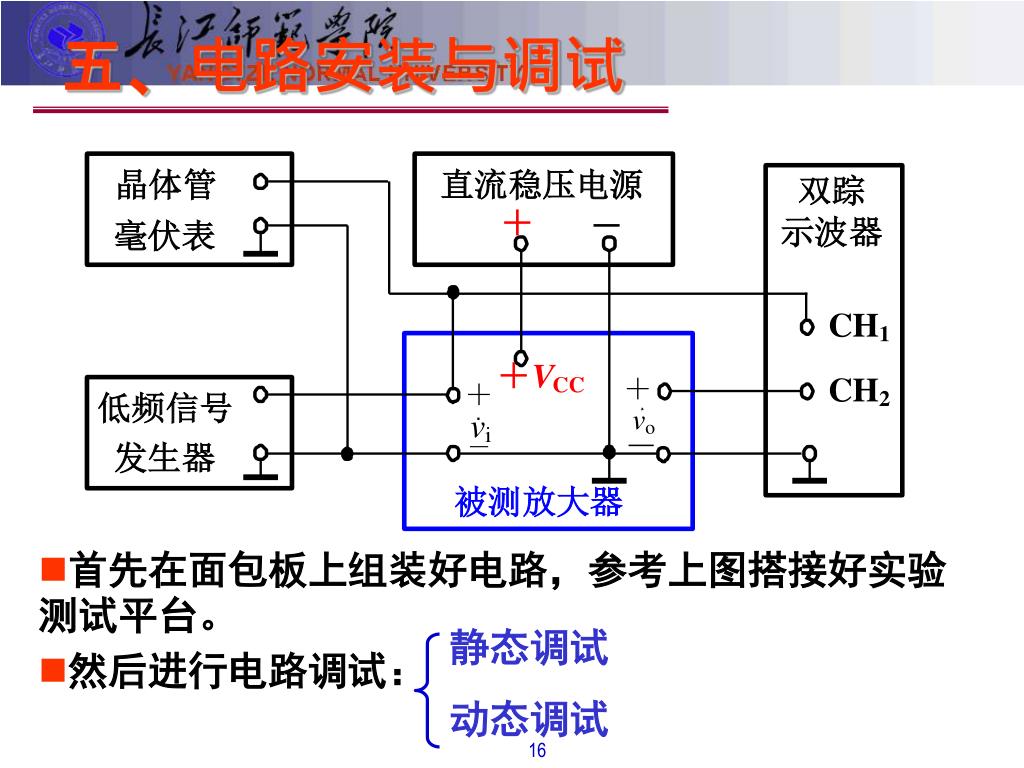

  16. 五、电路安装与调试 • 首先在面包板上组装好电路，参考上图搭接好实验测试平台。 静态调试 动态调试 • 然后进行电路调试：

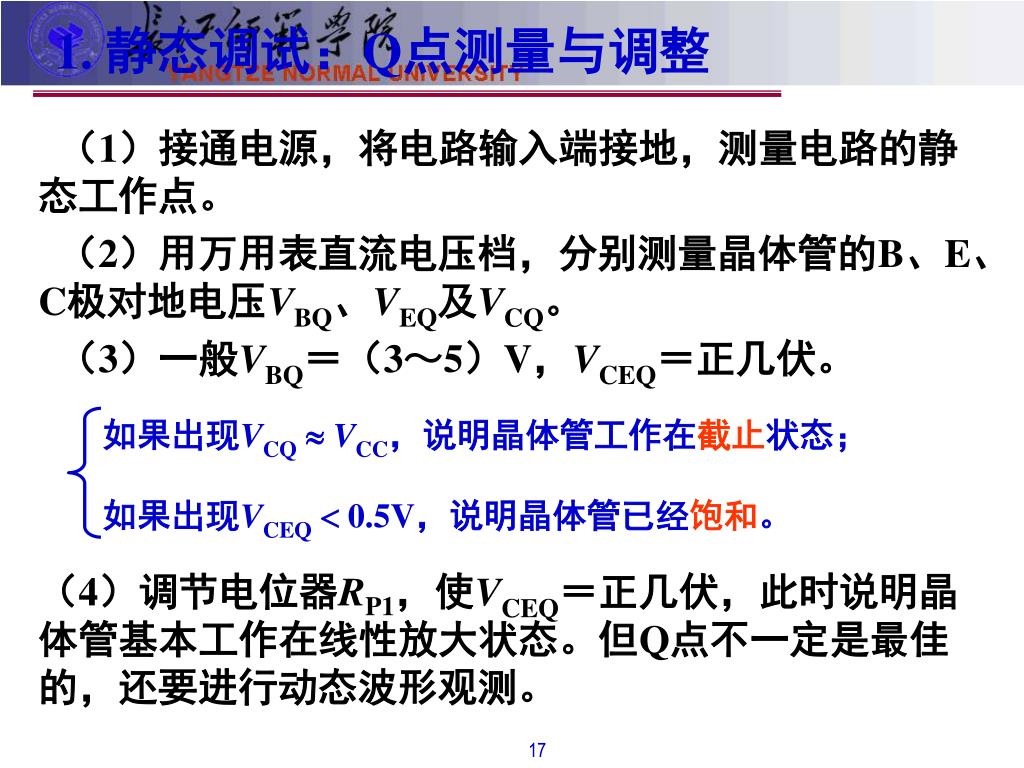

  17. （1）接通电源，将电路输入端接地，测量电路的静态工作点。（1）接通电源，将电路输入端接地，测量电路的静态工作点。 （2）用万用表直流电压档，分别测量晶体管的B、E、C极对地电压VBQ、VEQ及VCQ。 （3）一般VBQ＝（3～5）V，VCEQ＝正几伏。 1. 静态调试：Q点测量与调整 如果出现VCQVCC，说明晶体管工作在截止状态； 如果出现VCEQ 0.5V，说明晶体管已经饱和。 （4）调节电位器RP1，使VCEQ＝正几伏，此时说明晶体管基本工作在线性放大状态。但Q点不一定是最佳的，还要进行动态波形观测。

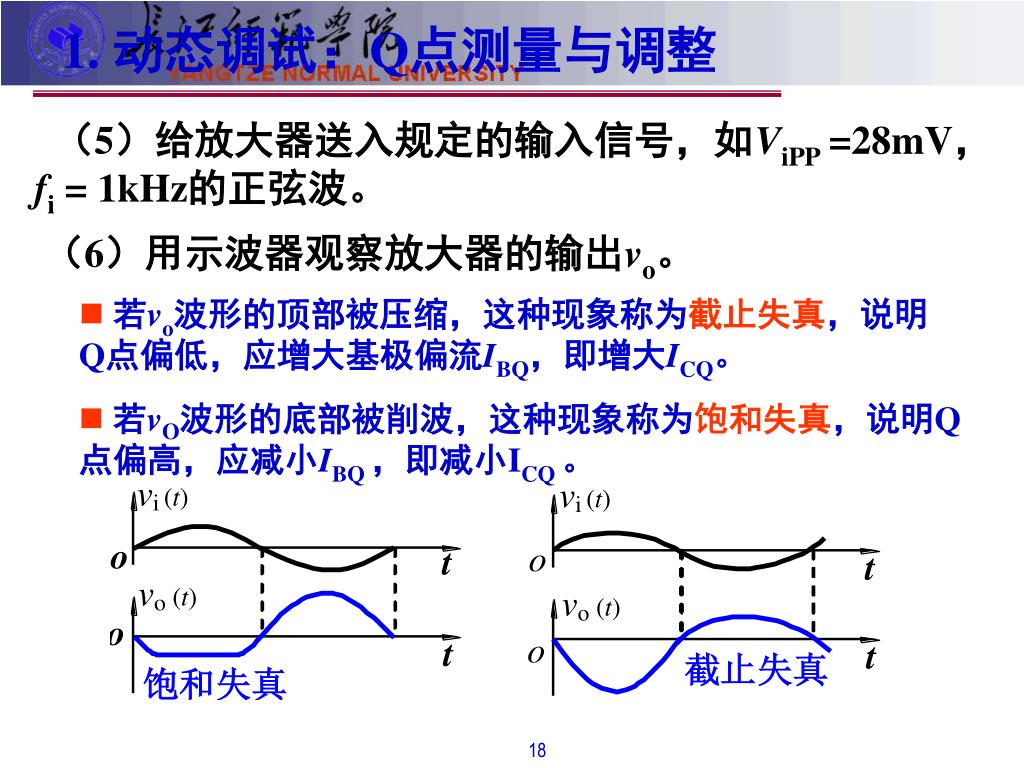

  18. （5）给放大器送入规定的输入信号，如ViPP =28mV，fi = 1kHz的正弦波。 1. 动态调试：Q点测量与调整 （6）用示波器观察放大器的输出vo。 • 若vo波形的顶部被压缩，这种现象称为截止失真，说明Q点偏低，应增大基极偏流IBQ，即增大ICQ。 • 若vO波形的底部被削波，这种现象称为饱和失真，说明Q点偏高，应减小IBQ ，即减小ICQ 。

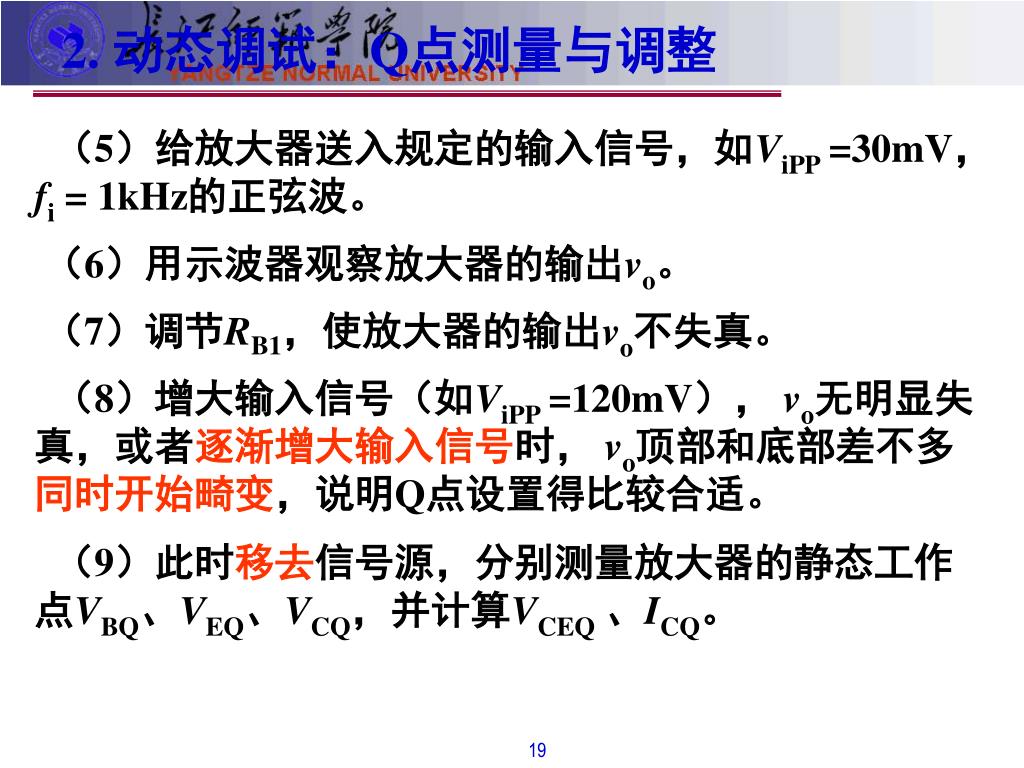

  19. （5）给放大器送入规定的输入信号，如ViPP =30mV，fi = 1kHz的正弦波。 2. 动态调试：Q点测量与调整 （6）用示波器观察放大器的输出vo。 （7）调节RB1，使放大器的输出vo不失真。 （8）增大输入信号（如ViPP =120mV）， vo无明显失真，或者逐渐增大输入信号时， vo顶部和底部差不多同时开始畸变，说明Q点设置得比较合适。 （9）此时移去信号源，分别测量放大器的静态工作点VBQ、VEQ、VCQ，并计算VCEQ、ICQ。

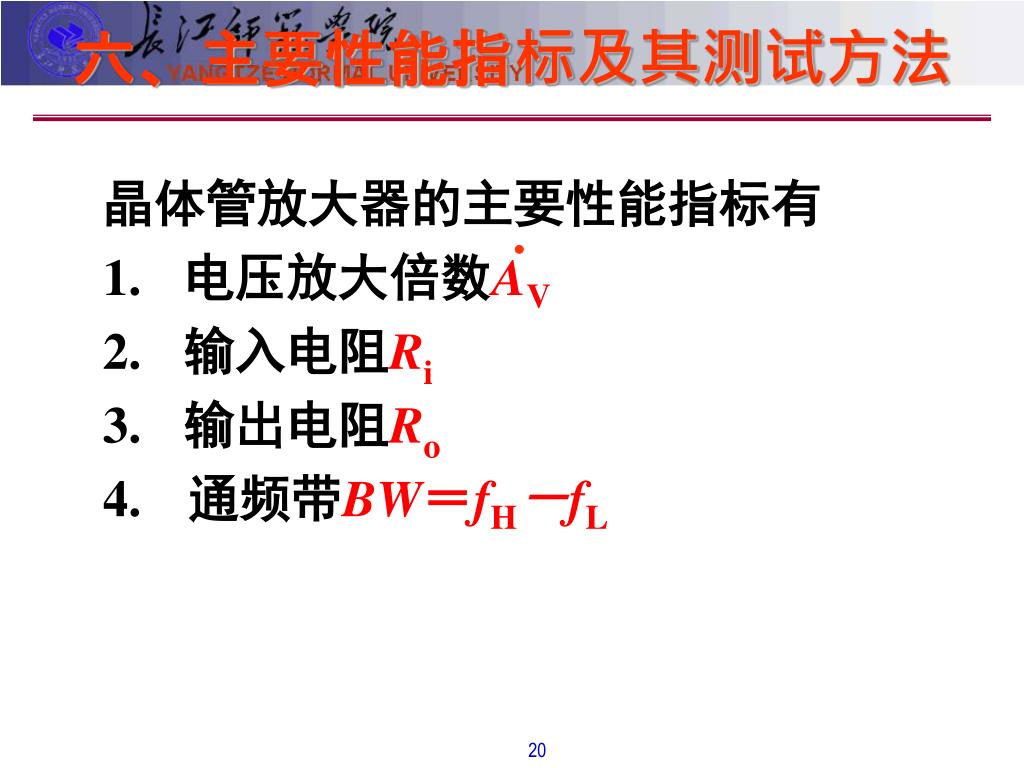

  20. 晶体管放大器的主要性能指标有 电压放大倍数AV 输入电阻Ri 输出电阻Ro 通频带BW＝fH－fL 六、主要性能指标及其测试方法

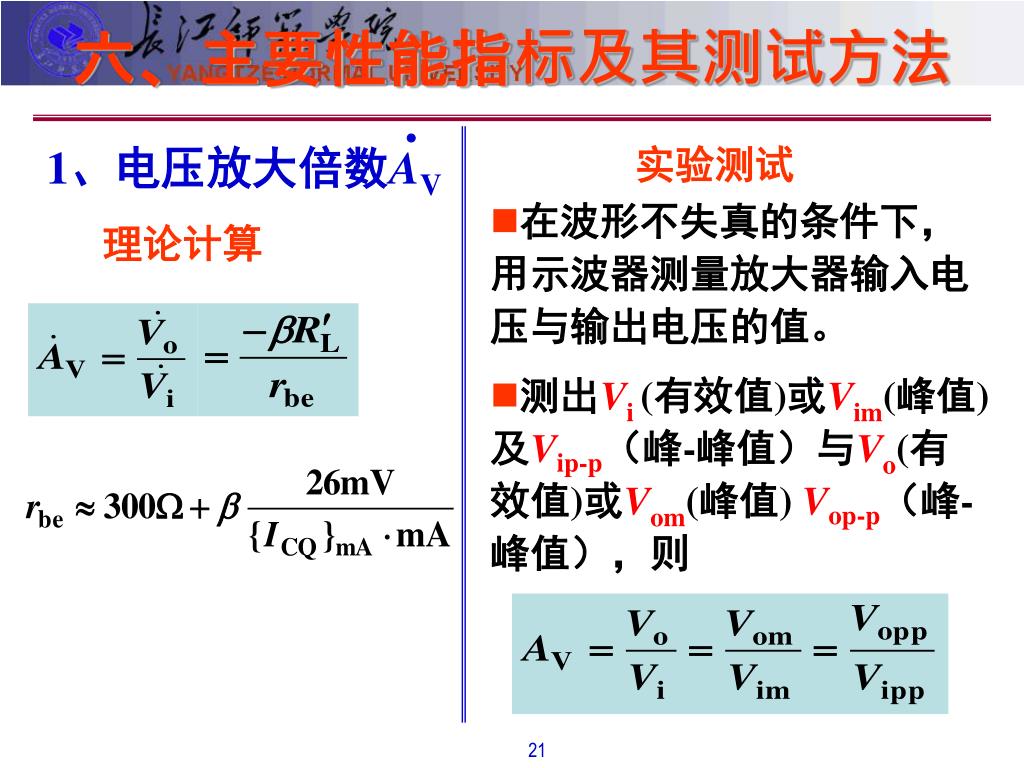

  21. 1、电压放大倍数AV 六、主要性能指标及其测试方法 实验测试 • 在波形不失真的条件下，用示波器测量放大器输入电压与输出电压的值。 理论计算 • 测出Vi (有效值)或Vim(峰值)及Vip-p（峰-峰值）与Vo(有效值)或Vom(峰值) Vop-p（峰-峰值），则

  22. 2、输入电阻Ri 六、主要性能指标及其测试方法 实验测试 串联一个已知电阻R 理论计算 在输出波形不失真情况下，用晶体管毫伏表或示波器，分别测量出Vi与Vs的值，则

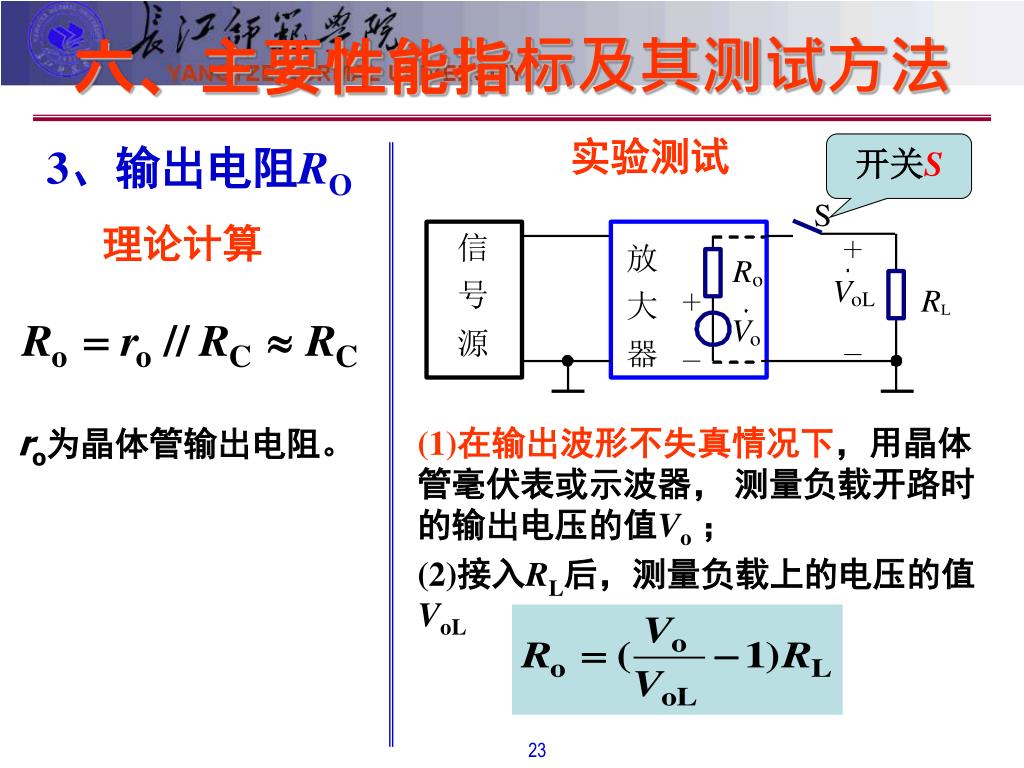

  23. 3、输出电阻RO 六、主要性能指标及其测试方法 实验测试 开关S 理论计算 ro为晶体管输出电阻。 (1)在输出波形不失真情况下，用晶体管毫伏表或示波器， 测量负载开路时的输出电压的值Vo； (2)接入RL后，测量负载上的电压的值VoL

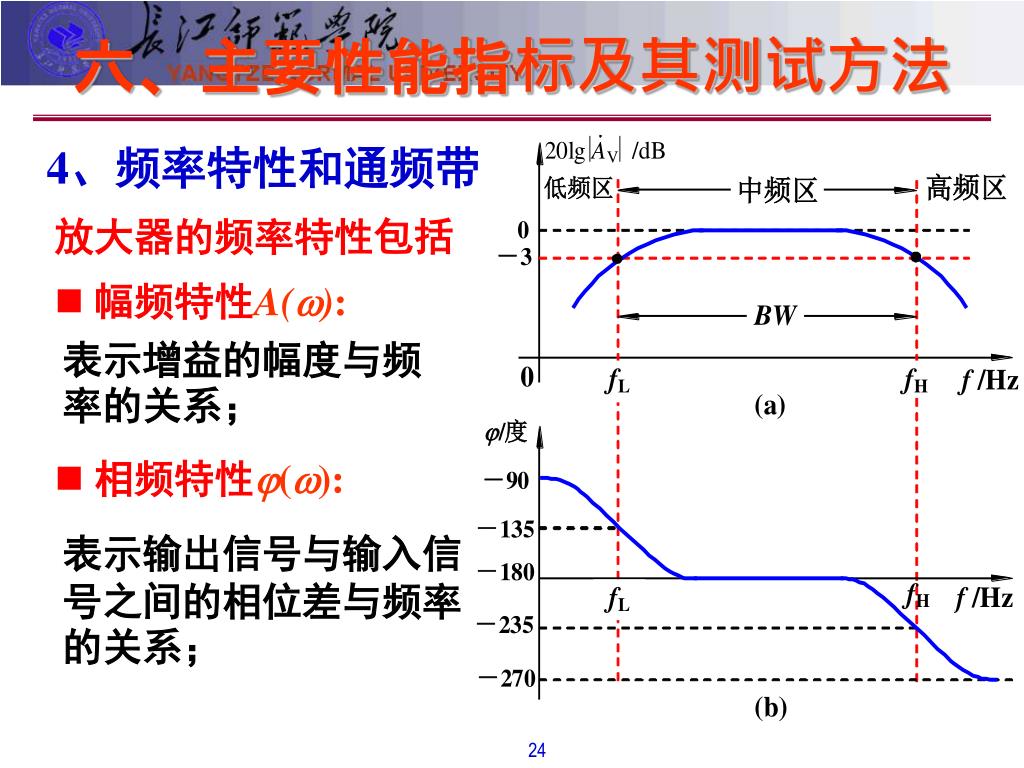

  24. 4、频率特性和通频带 六、主要性能指标及其测试方法 放大器的频率特性包括 • 幅频特性A(): 表示增益的幅度与频率的关系； • 相频特性(): 表示输出信号与输入信号之间的相位差与频率的关系；

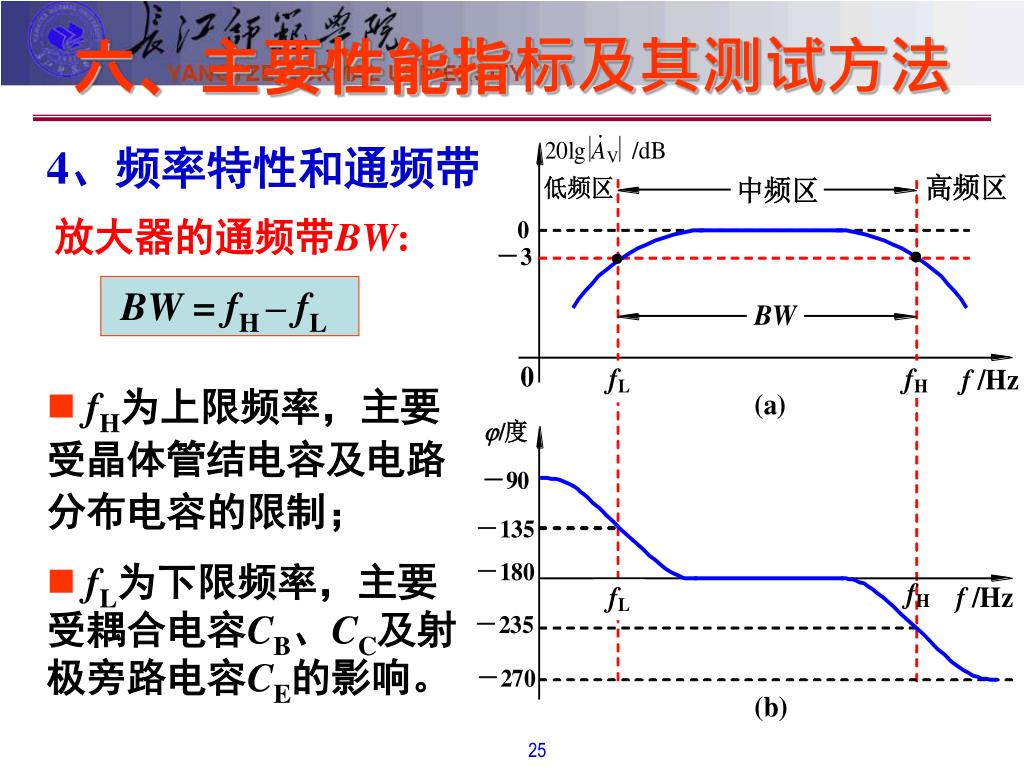

  25. 4、频率特性和通频带 六、主要性能指标及其测试方法 放大器的通频带BW: BW = fH – fL • fH为上限频率，主要受晶体管结电容及电路分布电容的限制； • fL为下限频率，主要受耦合电容CB、CC及射极旁路电容CE的影响。

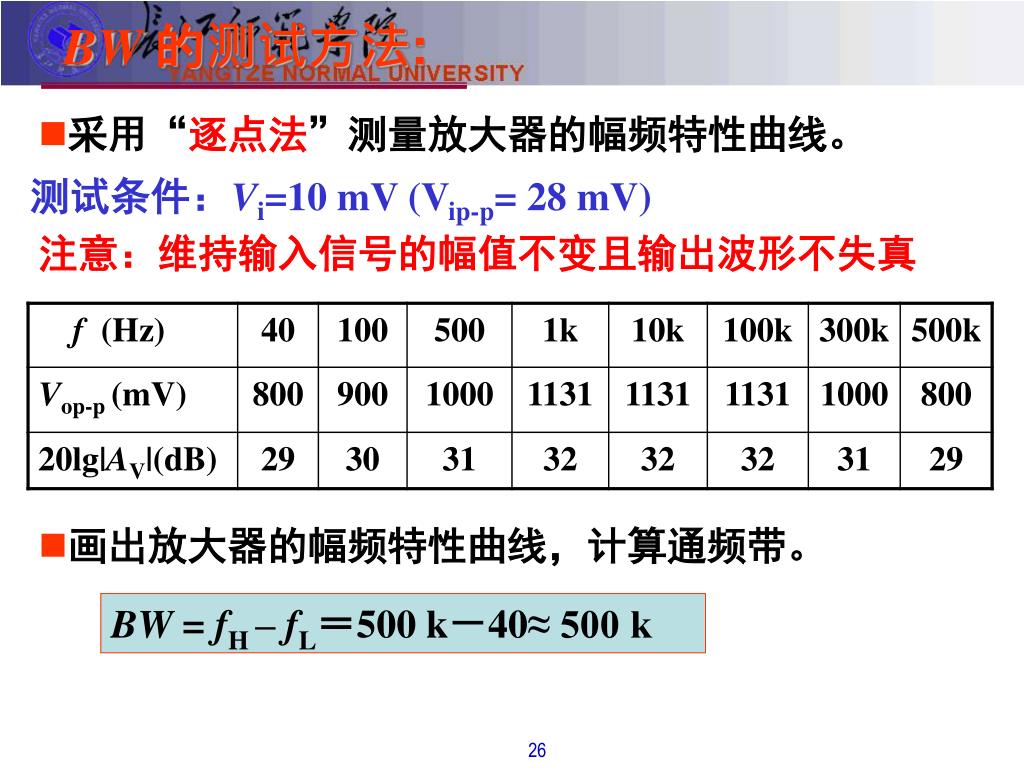

  26. 采用“逐点法”测量放大器的幅频特性曲线。 BW 的测试方法: 测试条件：Vi=10 mV (Vip-p= 28 mV) 注意：维持输入信号的幅值不变且输出波形不失真 • 画出放大器的幅频特性曲线，计算通频带。 BW = fH – fL＝500 k－40≈ 500 k

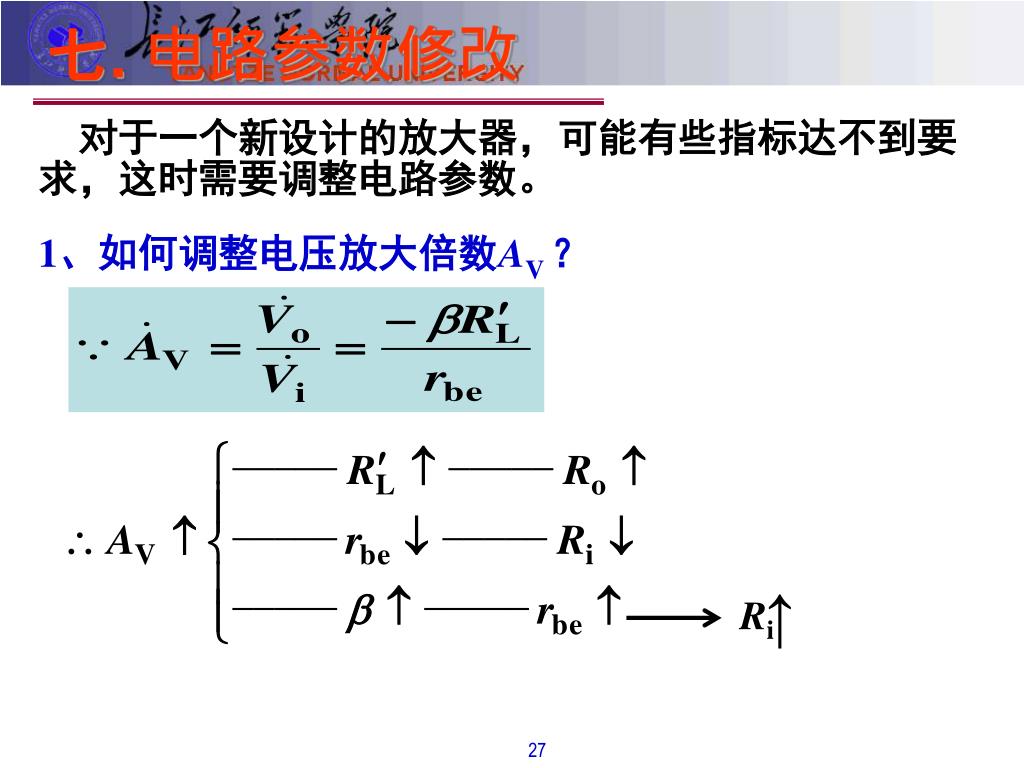

  27. 对于一个新设计的放大器，可能有些指标达不到要求，这时需要调整电路参数。对于一个新设计的放大器，可能有些指标达不到要求，这时需要调整电路参数。 七. 电路参数修改 1、如何调整电压放大倍数AV ？ ↑ Ri

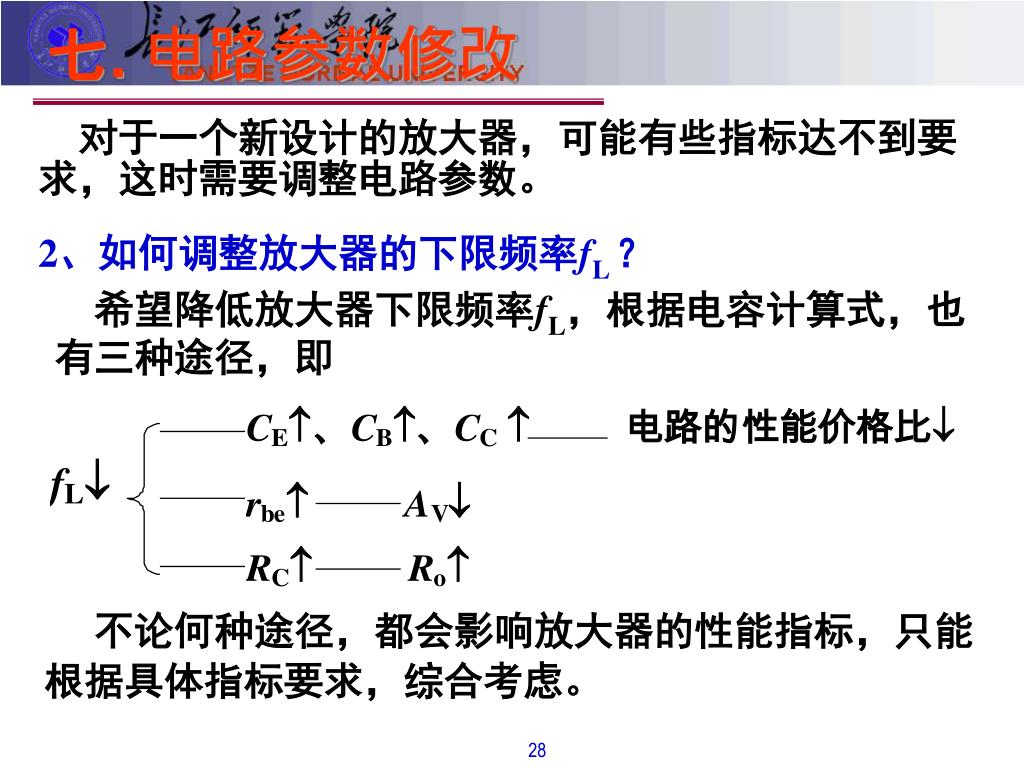

  28. 对于一个新设计的放大器，可能有些指标达不到要求，这时需要调整电路参数。对于一个新设计的放大器，可能有些指标达不到要求，这时需要调整电路参数。 七. 电路参数修改 2、如何调整放大器的下限频率fL ？ 希望降低放大器下限频率fL，根据电容计算式，也有三种途径，即 不论何种途径，都会影响放大器的性能指标，只能根据具体指标要求，综合考虑。

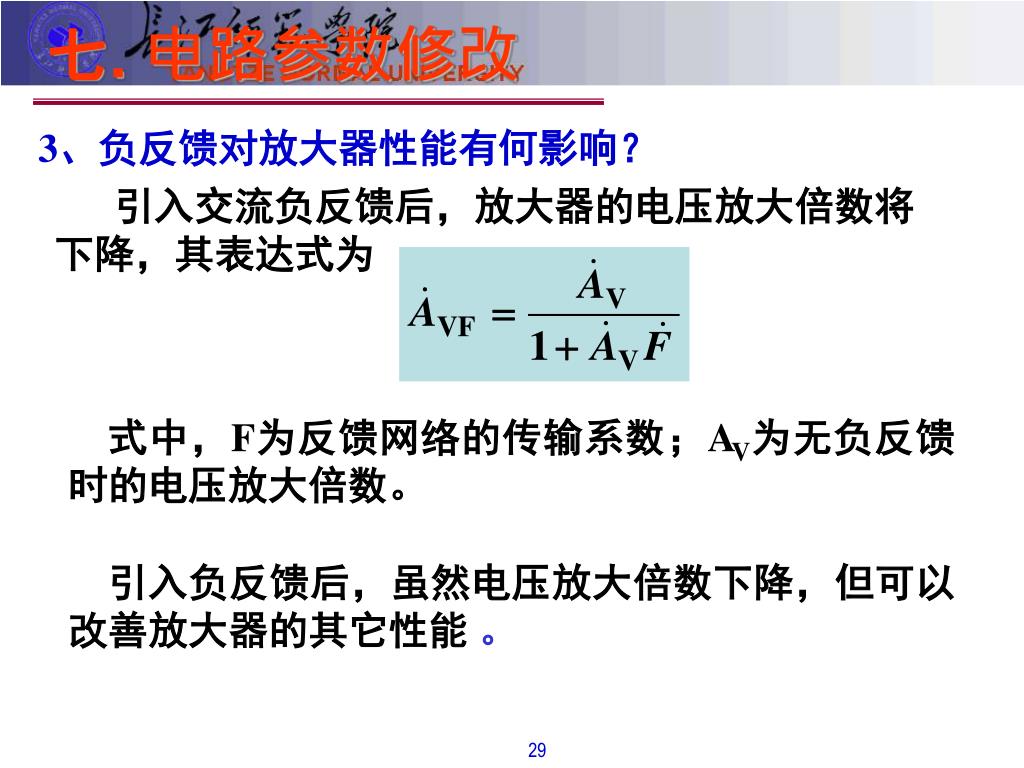

  29. 七. 电路参数修改 3、负反馈对放大器性能有何影响？ 引入交流负反馈后，放大器的电压放大倍数将下降，其表达式为 式中，F为反馈网络的传输系数；AV为无负反馈时的电压放大倍数。 引入负反馈后，虽然电压放大倍数下降，但可以改善放大器的其它性能 。

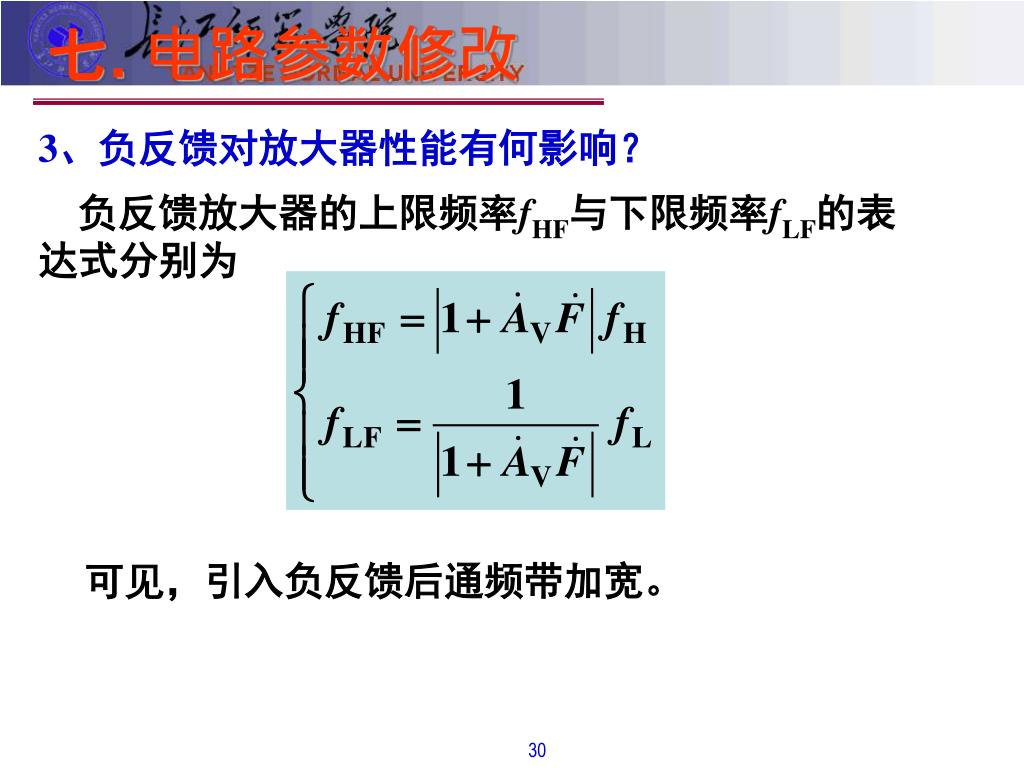

  30. 七. 电路参数修改 3、负反馈对放大器性能有何影响？ 负反馈放大器的上限频率fHF与下限频率fLF的表达式分别为 可见，引入负反馈后通频带加宽。

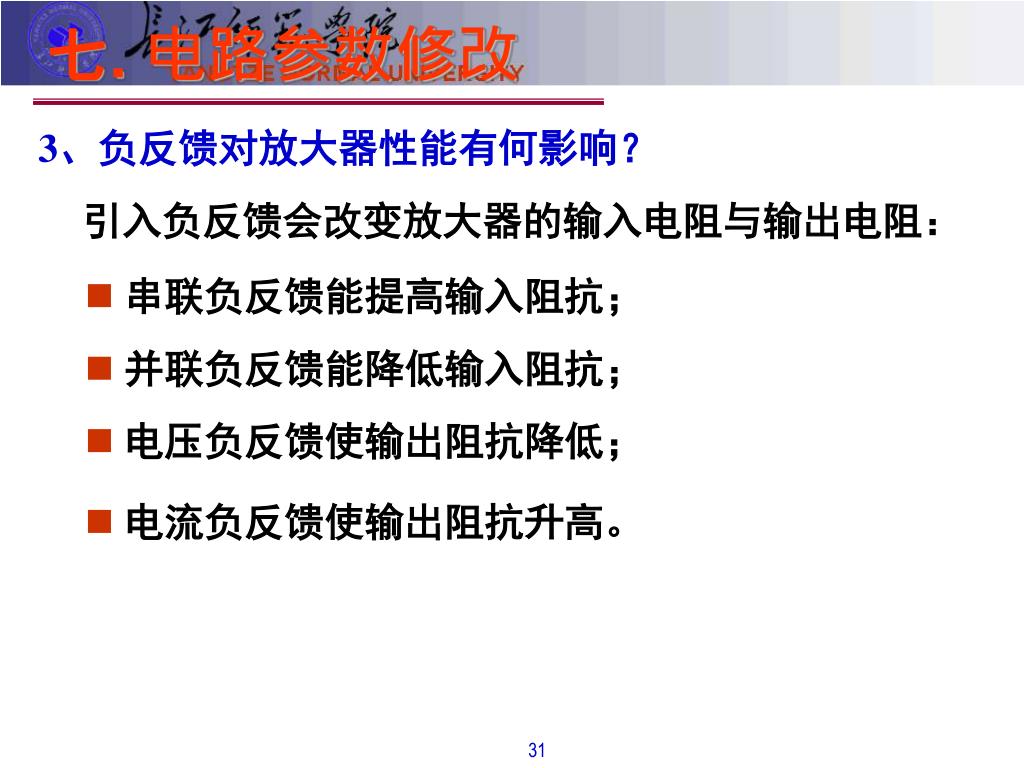

  31. 七. 电路参数修改 3、负反馈对放大器性能有何影响？ 引入负反馈会改变放大器的输入电阻与输出电阻： • 串联负反馈能提高输入阻抗； • 并联负反馈能降低输入阻抗； • 电压负反馈使输出阻抗降低； • 电流负反馈使输出阻抗升高。

  32. 七. 电路参数修改 3、负反馈对放大器性能有何影响？ 电流串联负反馈放大器 实验表明，RF取几十欧姆，可以明显地提高放大器的输入阻抗，降低放大器的下限频率，改善非线性失真。

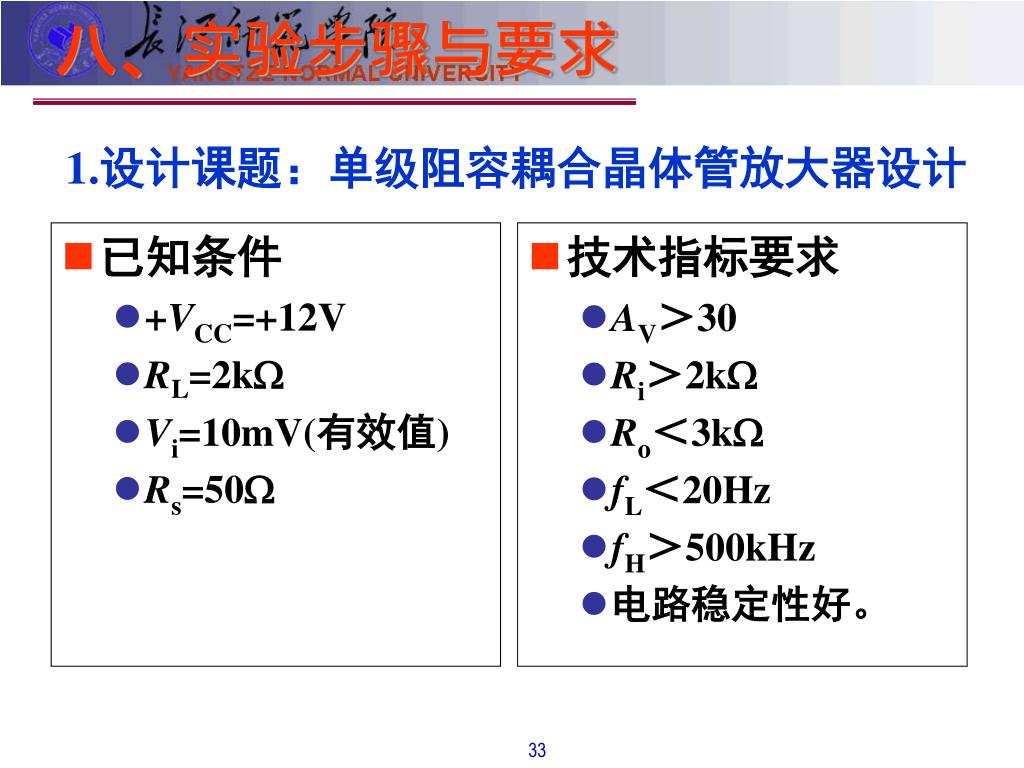

  33. 八、实验步骤与要求 1.设计课题：单级阻容耦合晶体管放大器设计 • 已知条件 • +VCC=+12V • RL=2k • Vi=10mV(有效值) • Rs=50 • 技术指标要求 • AV＞30 • Ri＞2k • Ro＜3k • fL＜20Hz • fH＞500kHz • 电路稳定性好。

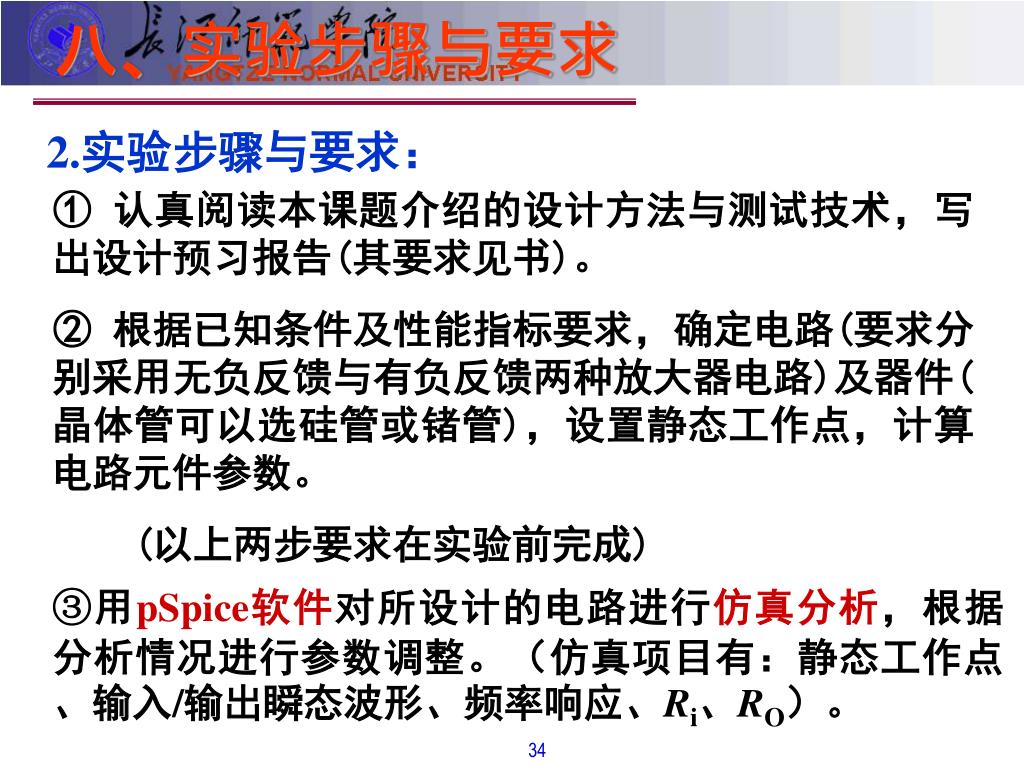

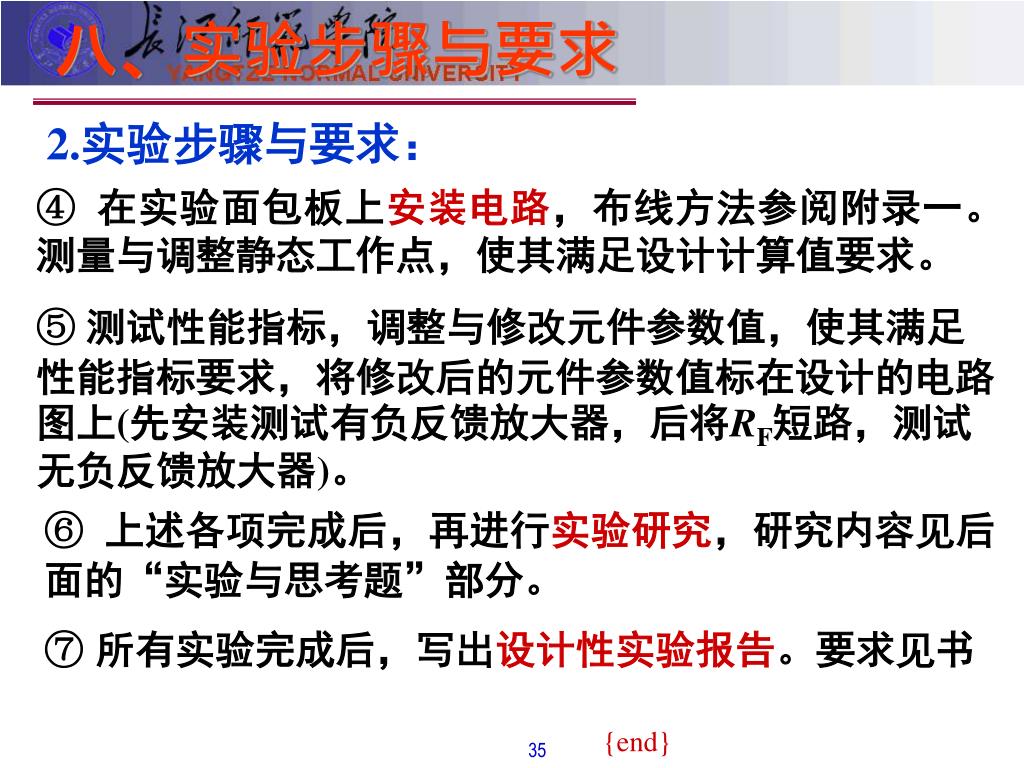

  34. 八、实验步骤与要求 2.实验步骤与要求： ① 认真阅读本课题介绍的设计方法与测试技术，写出设计预习报告(其要求见书)。 ② 根据已知条件及性能指标要求，确定电路(要求分别采用无负反馈与有负反馈两种放大器电路)及器件(晶体管可以选硅管或锗管)，设置静态工作点，计算电路元件参数。 (以上两步要求在实验前完成) ③用pSpice软件对所设计的电路进行仿真分析，根据分析情况进行参数调整。（仿真项目有：静态工作点、输入/输出瞬态波形、频率响应、Ri、RO）。

  35. 八、实验步骤与要求 2.实验步骤与要求： ④ 在实验面包板上安装电路，布线方法参阅附录一。测量与调整静态工作点，使其满足设计计算值要求。 ⑤ 测试性能指标，调整与修改元件参数值，使其满足性能指标要求，将修改后的元件参数值标在设计的电路图上(先安装测试有负反馈放大器，后将RF短路，测试无负反馈放大器)。 ⑥ 上述各项完成后，再进行实验研究，研究内容见后面的“实验与思考题”部分。 ⑦ 所有实验完成后，写出设计性实验报告。要求见书 {end}
