ТЕМА 9. ПРИНЦИПЫ ПРОЕКТИРОВАНИЯ ГЕНПЛАНА 1. Генеральный план предприятия

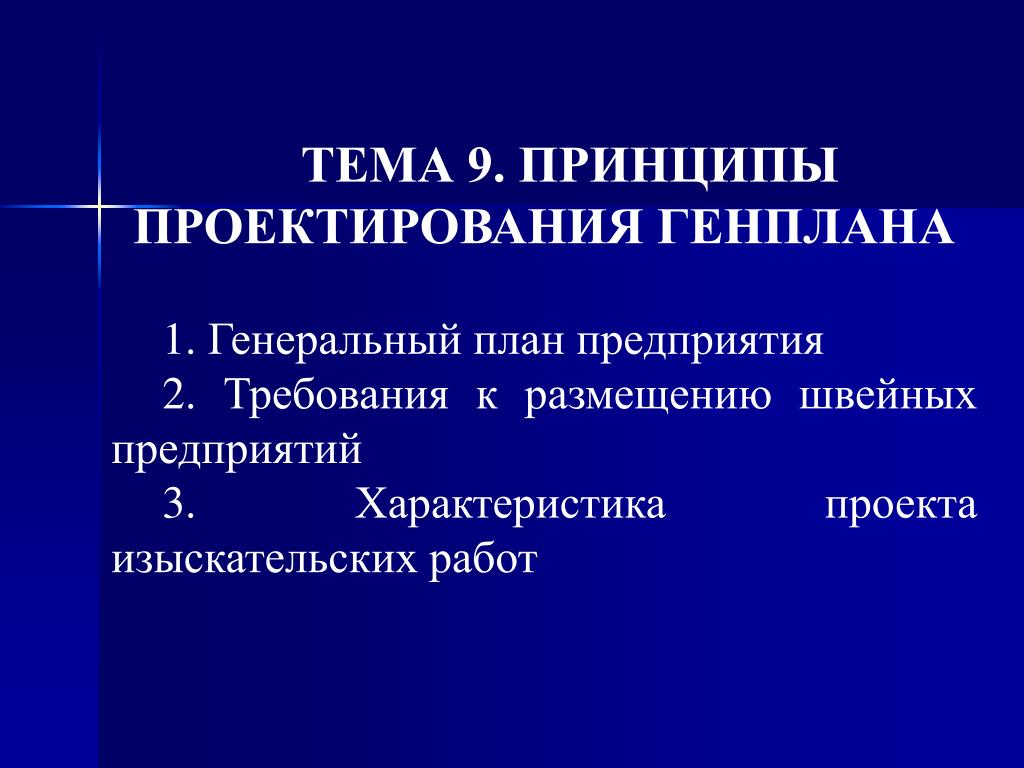

1. ТЕМА 9. ПРИНЦИПЫ ПРОЕКТИРОВАНИЯ ГЕНПЛАНА 1. Генеральный план предприятия 2. Требования к размещению швейных предприятий 3. Характеристика проекта изыскательских работ

2. 9.1. Генеральный план предприятия Под генеральным планом понимают пространственное размещение всех основных и вспомогательных производств, обслуживающих хозяйств, а также грузовых и людских потоков на территории, отведенной фабрики.

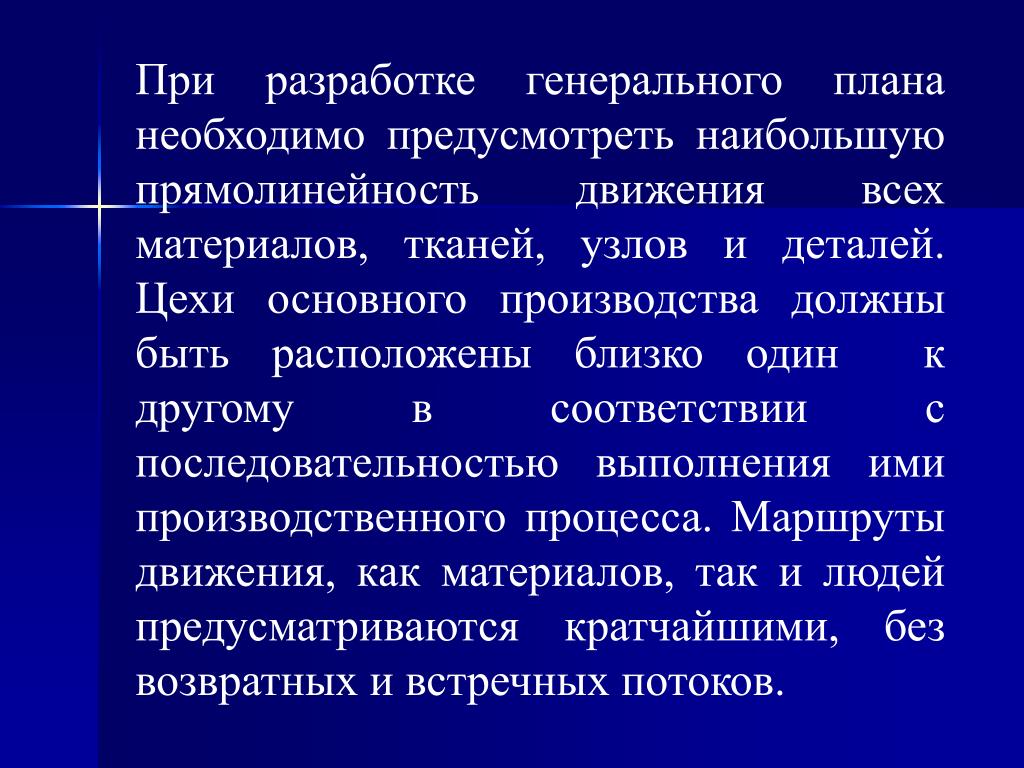

3. При разработке генерального плана необходимо предусмотреть наибольшую прямолинейность движения всех материалов, тканей, узлов и деталей. Цехи основного производства должны быть расположены близко один к другому в соответствии с последовательностью выполнения ими производственного процесса. Маршруты движения, как материалов, так и людей предусматриваются кратчайшими, без возвратных и встречных потоков.

4. Вспомогательные цехи размещают около обслуживаемых ими основных цехов, а склады - наивыгоднейшим образом по отношению к подъездным путям и обслуживаемым производствам. При размещении производственного и административно-бытового зданий на генеральном плане необходимо учитывать направление, продолжительность и силу ветра. Поэтому для конкретного географического пункта строительства строят розу ветров.

5. 9.2. Требования к размещению швейных предприятий • Проектирование генерального плана швейного предприятия начинают с выбора площади для строительства, что является одним из важнейших этапов проектных работ. • При выборе площади для строительства швейного предприятия необходимо руководствоваться следующими технико-экономическими положениями: • Швейные предприятия должны быть расположены в густонаселенных районах города. • Поверхность площадки застройки должна иметь спокойный рельеф. Одна сторона участка должна иметь направление с запада на восток для ориентации оконных проемов промышленного здания, другая на север и юг, чтобы уменьшить вредное влияние инсоляции в производственных помещениях.

6. 3. Грунты основания под фундаменты на площадке должны в естественном состоянии обладать достаточной несущей способностью для восприятия нагрузок от многоэтажного здания. 4. Для снабжения предприятий хозяйственно- питьевой водой, а также для спуска бытовых сточных вод необходимо использовать городские сети. 5. При отсутствии в городе ТЭЦ для снабжения швейного предприятия вместо выбора площадки производят обследование технического состояния оборудования, зданий, инженерных сетей и сооружений. 6. Обследованием технического состояния предприятий устанавливают возможность и модернизации оборудования, прочность зданий и сетей и возможность их использования при реконструкции и расширении предприятия.

7. 9.3. Характеристика проекта изыскательных работ Выполнение обмерных работ и инженерно-технические изыскания при реконструкции Инженерно-технические изыскания для нового строительства Техническое обследование при реконструкции Выбор площадки для нового строительства Разработка задания на проектирование ТЭО Выбор вариантов проектных решений Согласование принятых решений Разработка технических условий на строительное проектирование Согласование технических условий с генеральным Выполнение первой стадии проекта Утверждение проекта Составление заказных спецификаций на оборудование Выдача заказов на изготовление Выполнение первой стадии объекта Составление смет по рабочим чертежам Рис. 9.1 Схема последовательности проектно-изыскательных работ
