  1. Eletricidade Geral Aula 6 Marcelo Machado da Costa

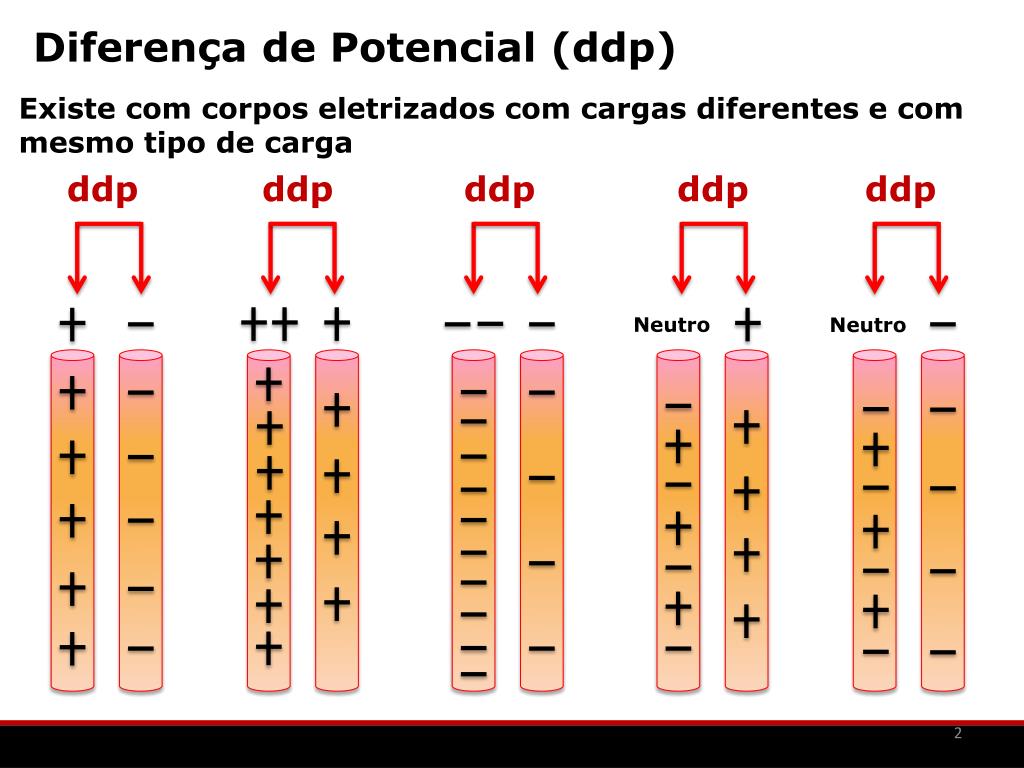

  2. Diferença de Potencial (ddp) Existe com corpos eletrizados com cargas diferentes e com mesmo tipo de carga ddp ddp ddp ddp ddp Neutro Neutro

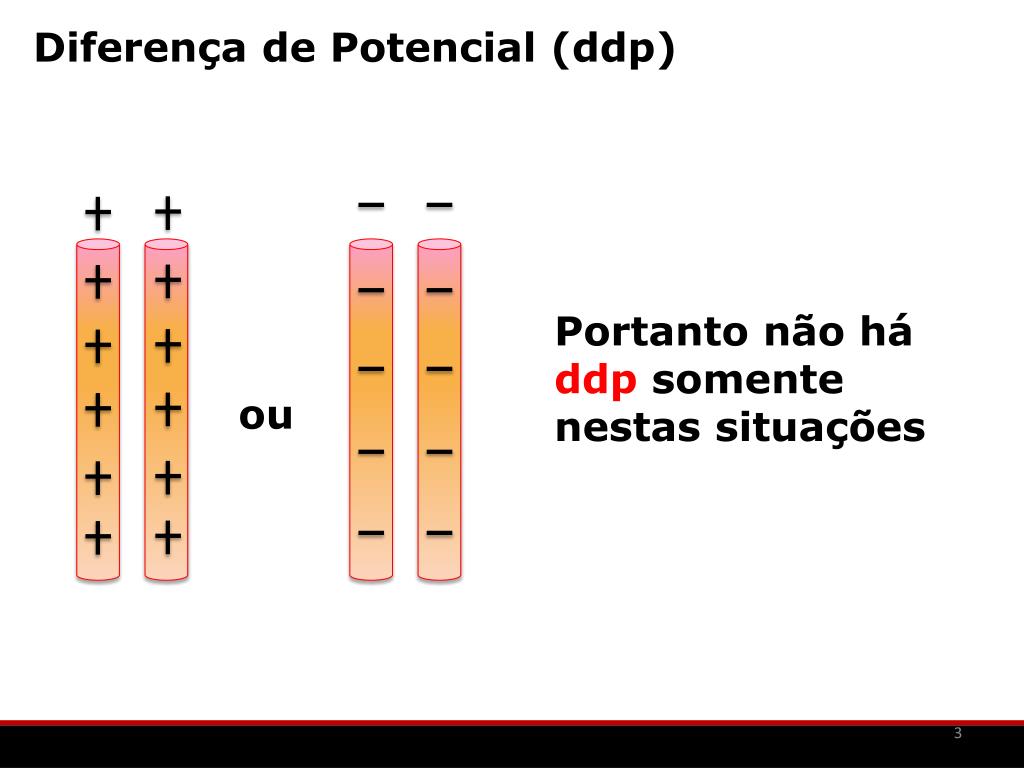

  3. Diferença de Potencial (ddp) Portanto não há ddp somente nestas situações ou

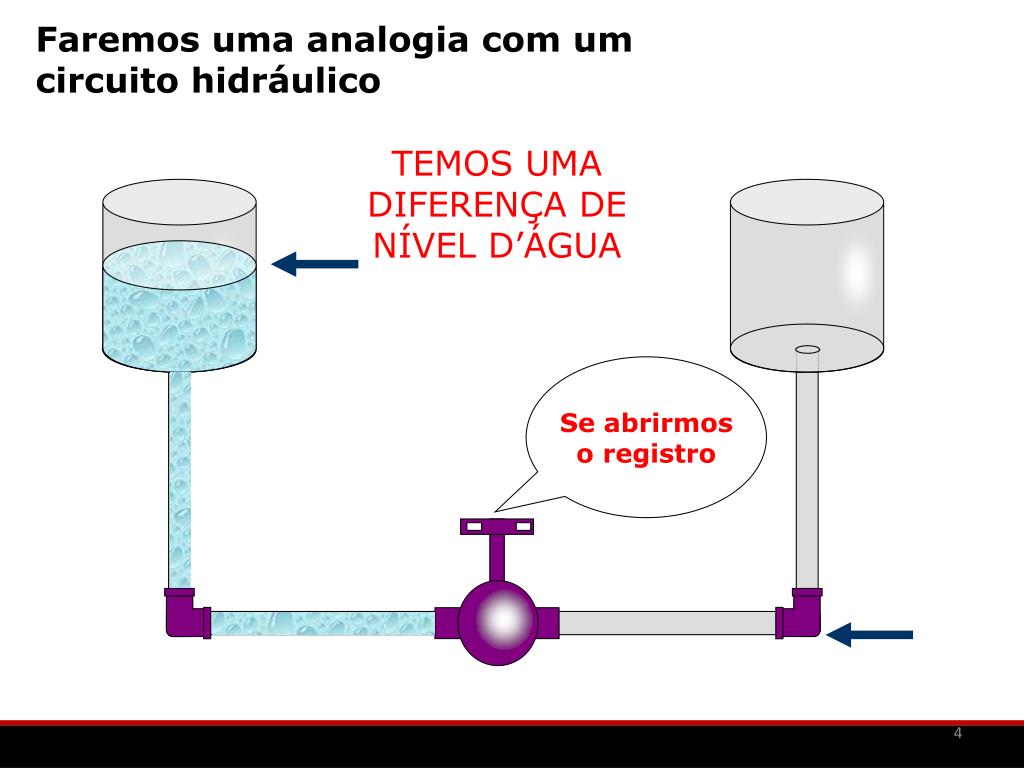

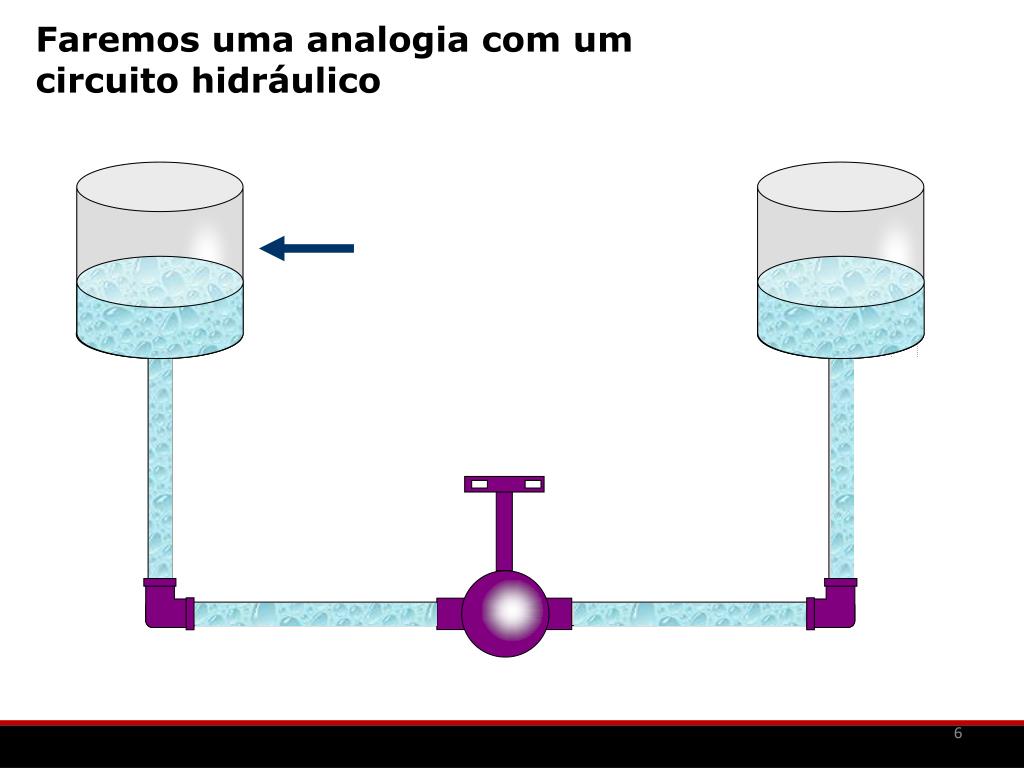

  4. Faremos uma analogia com um circuito hidráulico TEMOS UMA DIFERENÇA DE NÍVEL D’ÁGUA Se abrirmos o registro

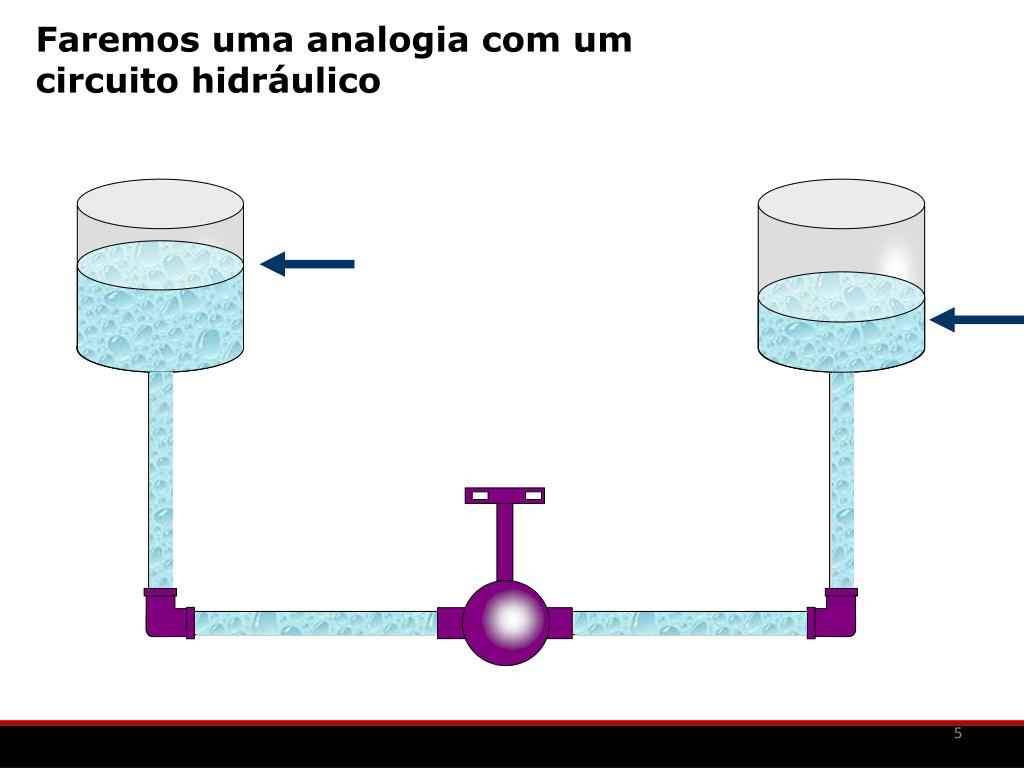

  5. Faremos uma analogia com um circuito hidráulico

  6. Faremos uma analogia com um circuito hidráulico

  7. Faremos uma analogia com um circuito hidráulico ...NÃO HÁ MAIS DESNÍVEL.

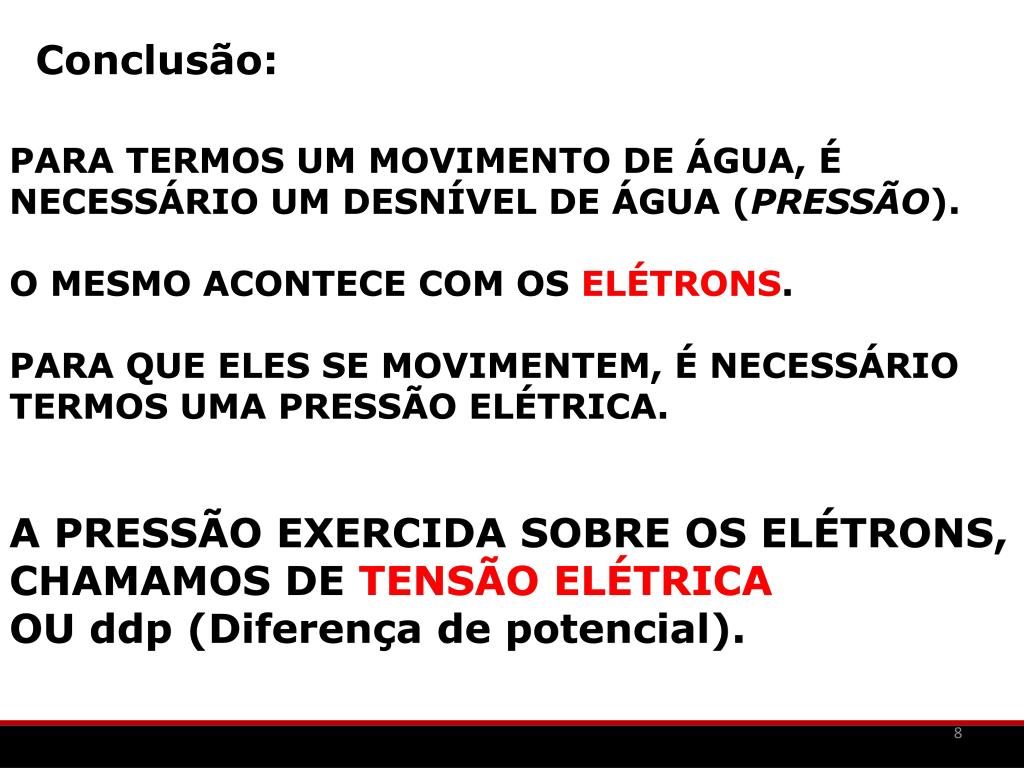

  8. Conclusão: PARA TERMOS UM MOVIMENTO DE ÁGUA, É NECESSÁRIO UM DESNÍVEL DE ÁGUA (PRESSÃO). O MESMO ACONTECE COM OS ELÉTRONS. PARA QUE ELES SE MOVIMENTEM, É NECESSÁRIO TERMOS UMA PRESSÃO ELÉTRICA. A PRESSÃO EXERCIDA SOBRE OS ELÉTRONS, CHAMAMOS DE TENSÃO ELÉTRICA OU ddp (Diferença de potencial).

  9. Diferença de Potencial (ddp) TENSÃO ELÉTRICA Definição: É a força que impulsiona os elétrons através de um condutor. VOLT Unidade de medida: V Símbolo:

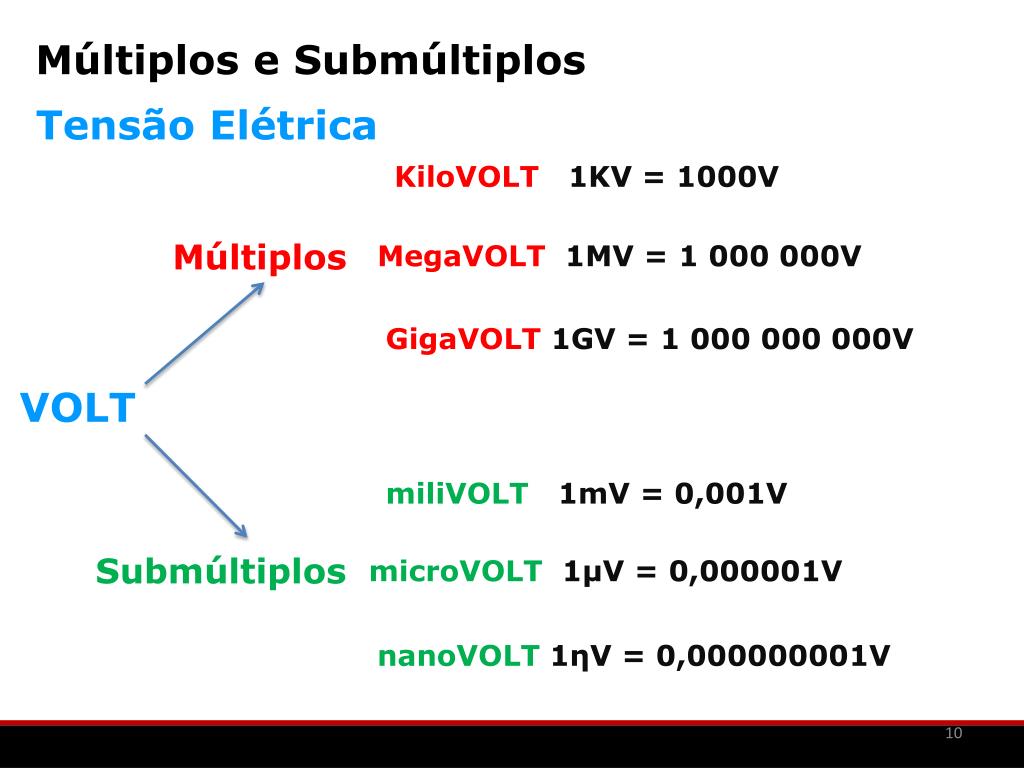

  10. Múltiplos e Submúltiplos Tensão Elétrica KiloVOLT 1KV = 1000V Múltiplos MegaVOLT 1MV = 1 000 000V GigaVOLT 1GV = 1 000 000 000V VOLT miliVOLT 1mV = 0,001V Submúltiplos microVOLT 1μV = 0,000001V nanoVOLT1ηV = 0,000000001V

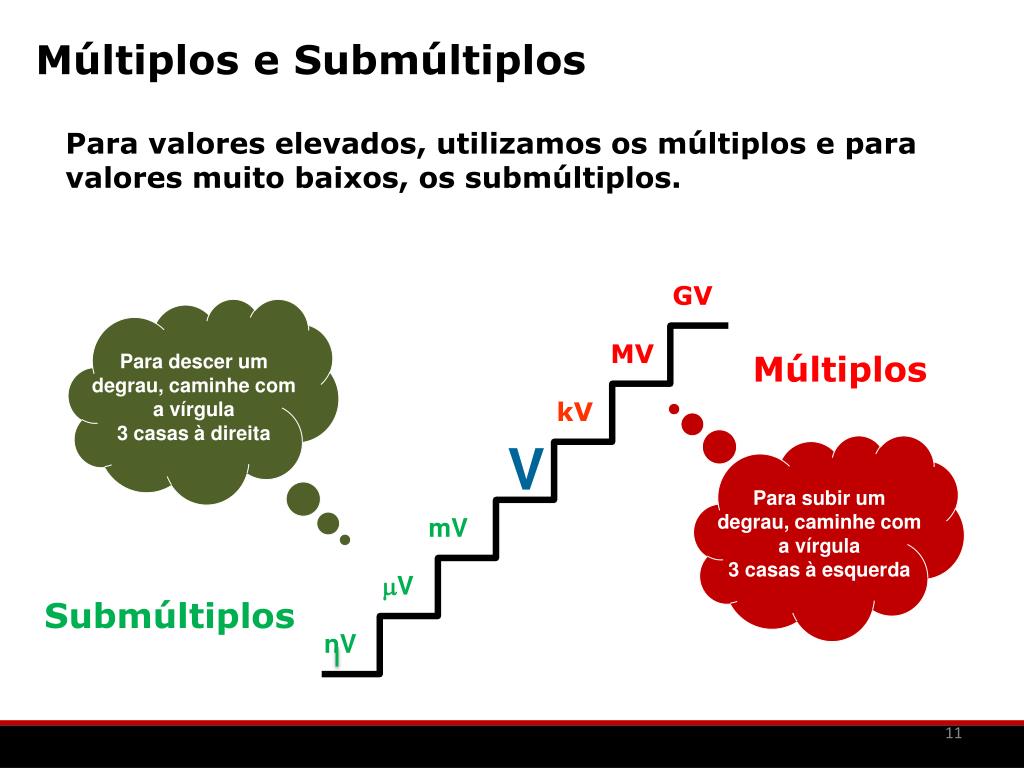

  11. Múltiplos e Submúltiplos Para valores elevados, utilizamos os múltiplos e para valores muito baixos, os submúltiplos. GV Para descer um degrau, caminhe com a vírgula 3 casas à direita MV Múltiplos kV V Para subir um degrau, caminhe com a vírgula 3 casas à esquerda mV V Submúltiplos nV

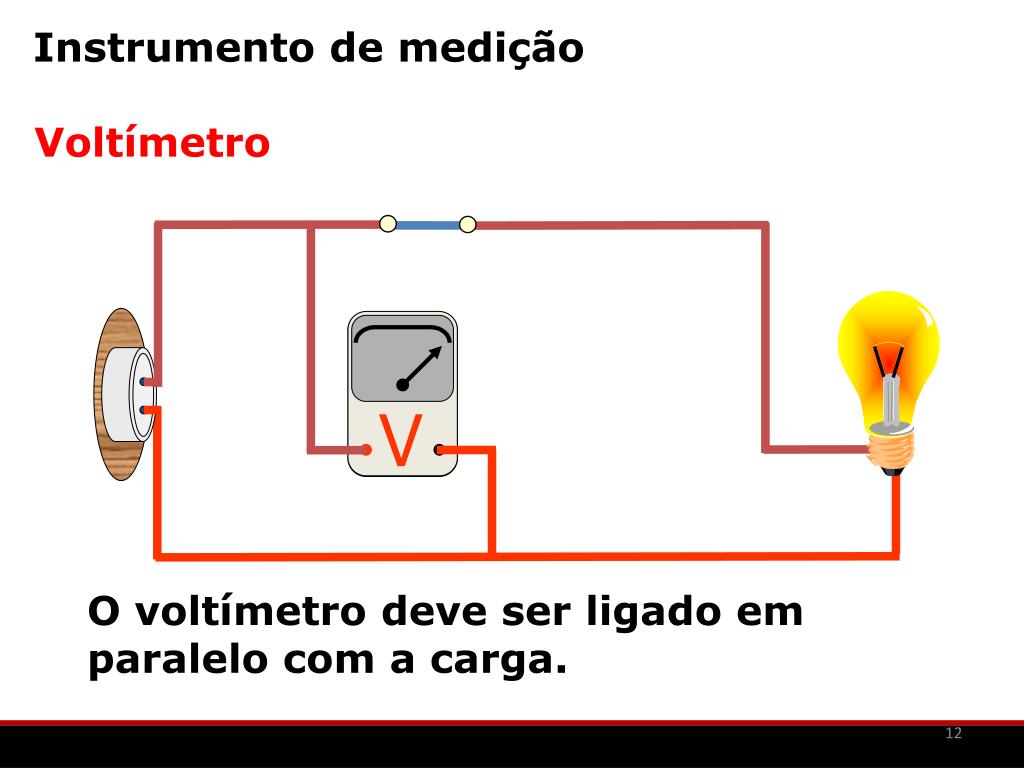

  12. V V Instrumento de medição Voltímetro O voltímetro deve ser ligado em paralelo com a carga.

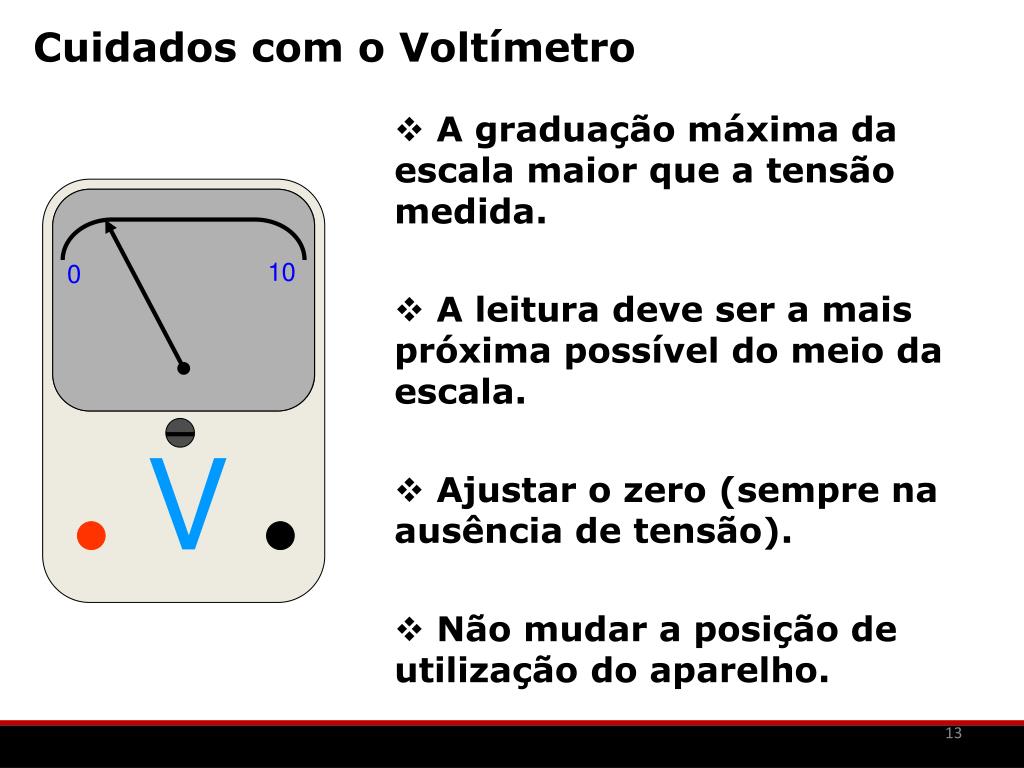

  13. 10 0 10 0 V Cuidados com o Voltímetro • A graduação máxima da escala maior que a tensão medida. • A leitura deve ser a mais próxima possível do meio da escala. • Ajustar o zero (sempre na ausência de tensão). • Não mudar a posição de utilização do aparelho.

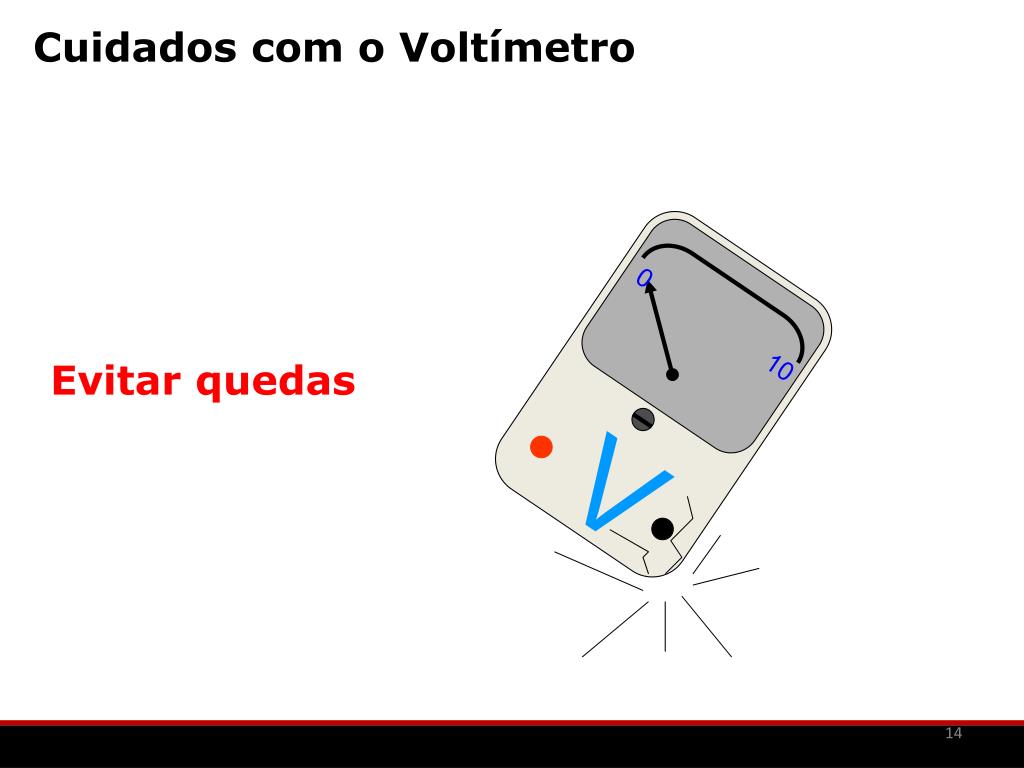

  14. 0 10 V Cuidados com o Voltímetro Evitar quedas

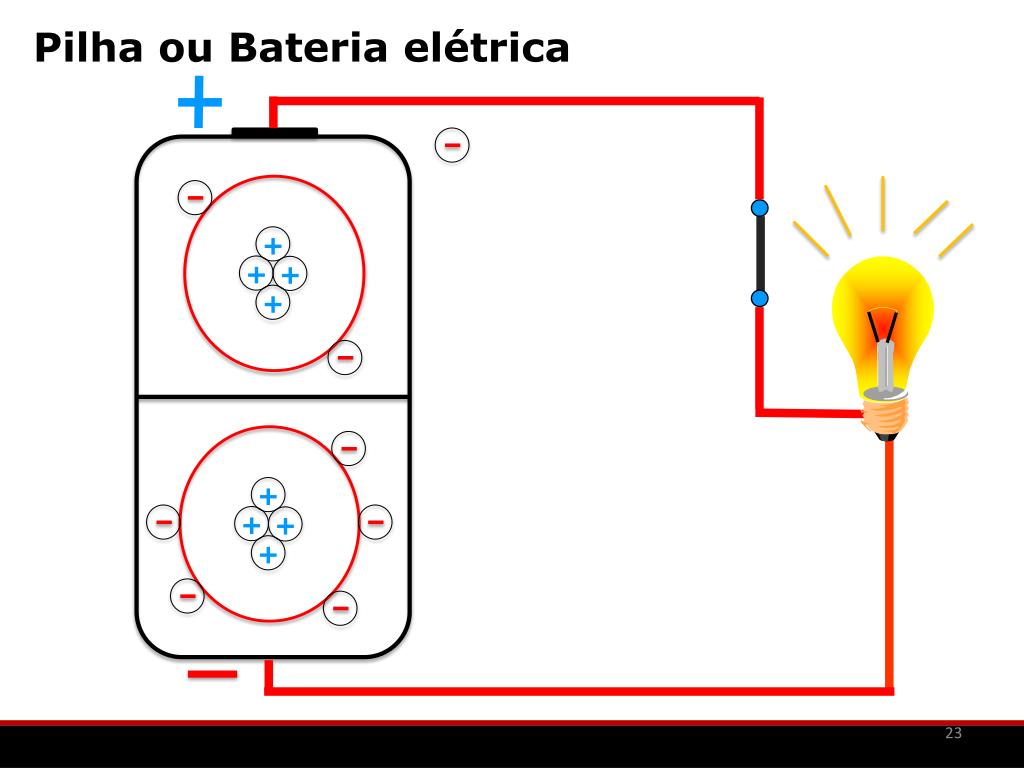

  15. Pilha ou Bateria elétrica + + + + + + + +

  16. Pilha ou Bateria elétrica + + + + + + + +

  17. Pilha ou Bateria elétrica + + + + + + + +

  18. Pilha ou Bateria elétrica + + + + + + + +

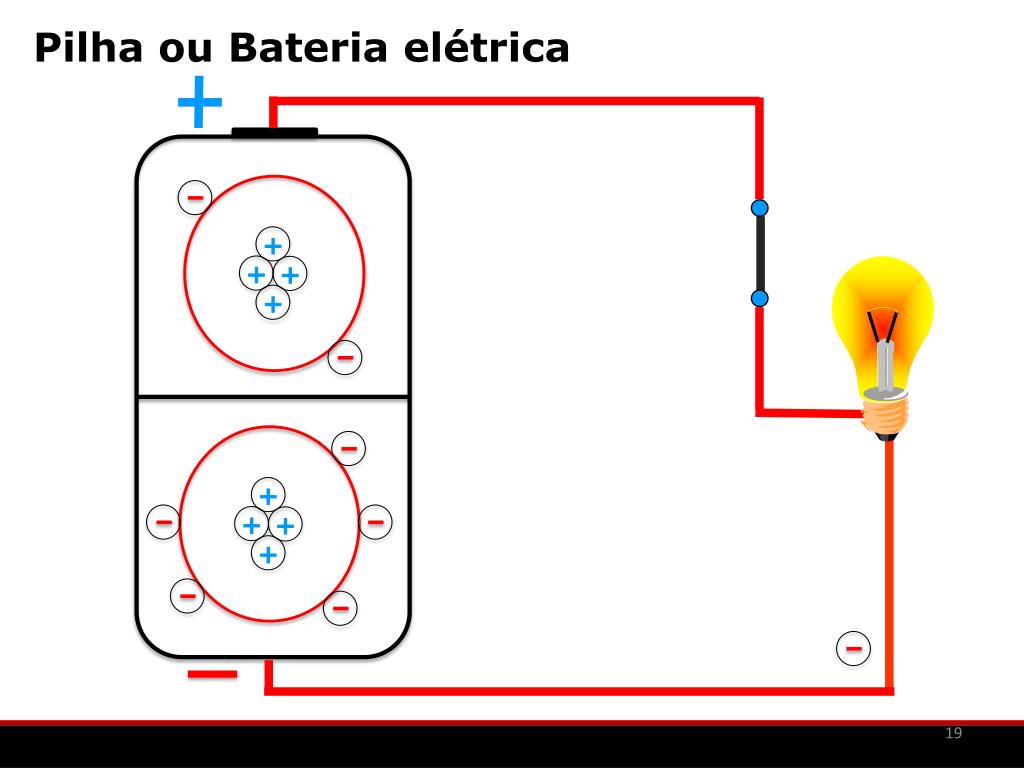

  19. Pilha ou Bateria elétrica + + + + + + + +

  20. Pilha ou Bateria elétrica + + + + + + + +

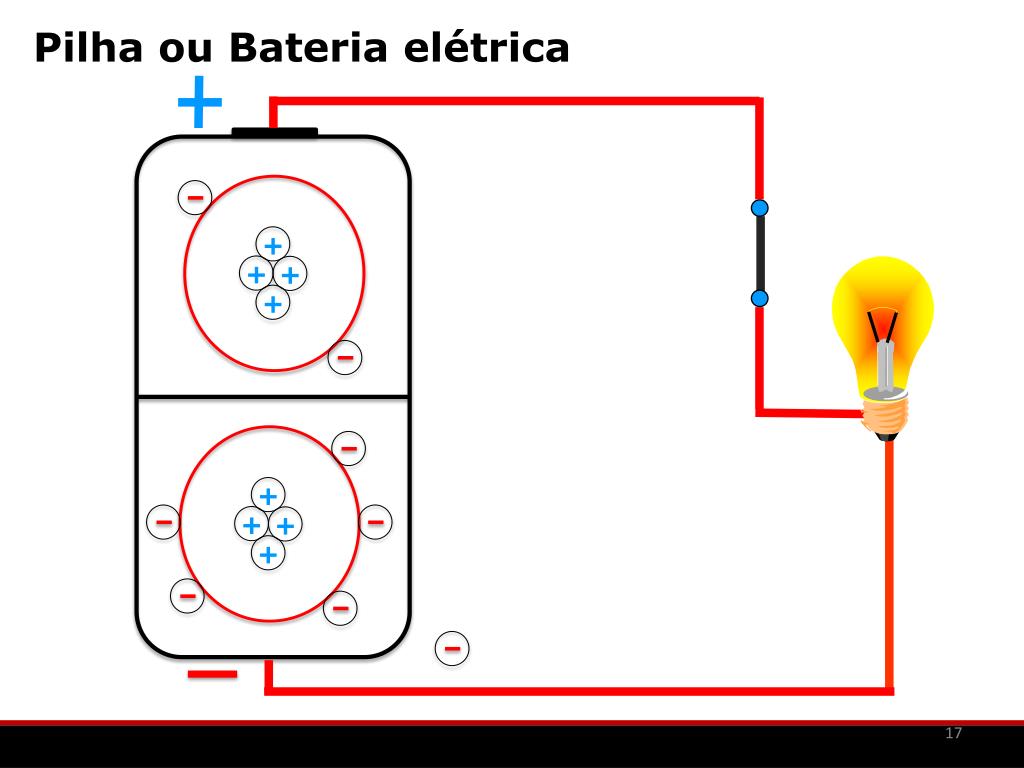

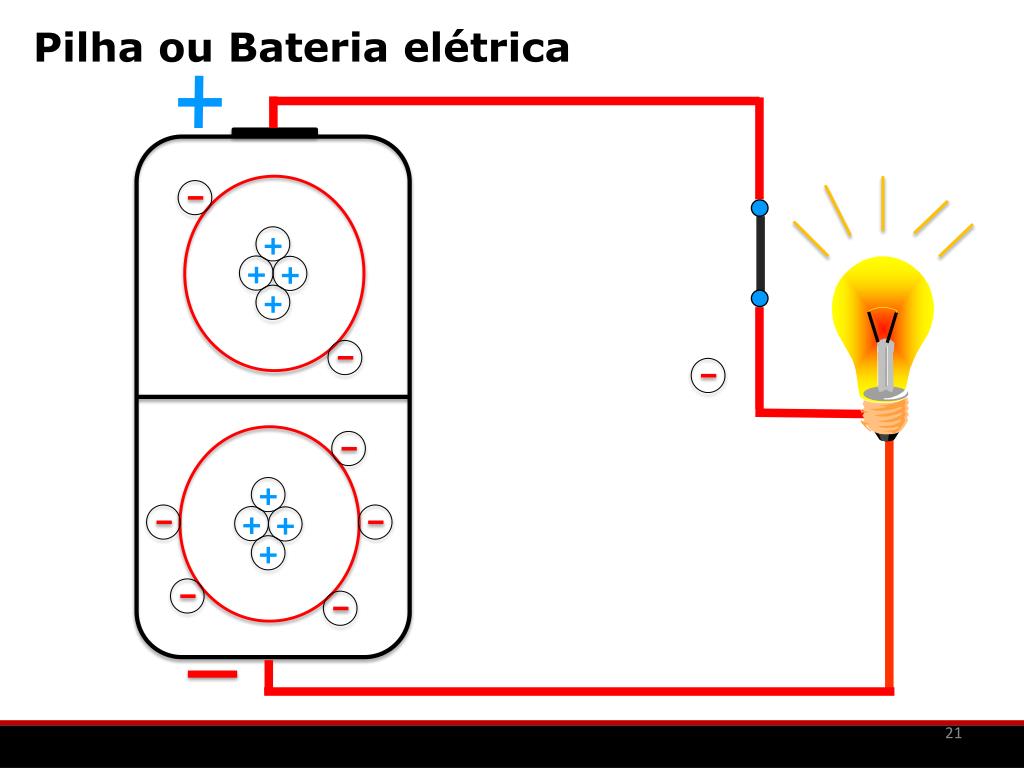

  21. Pilha ou Bateria elétrica + + + + + + + +

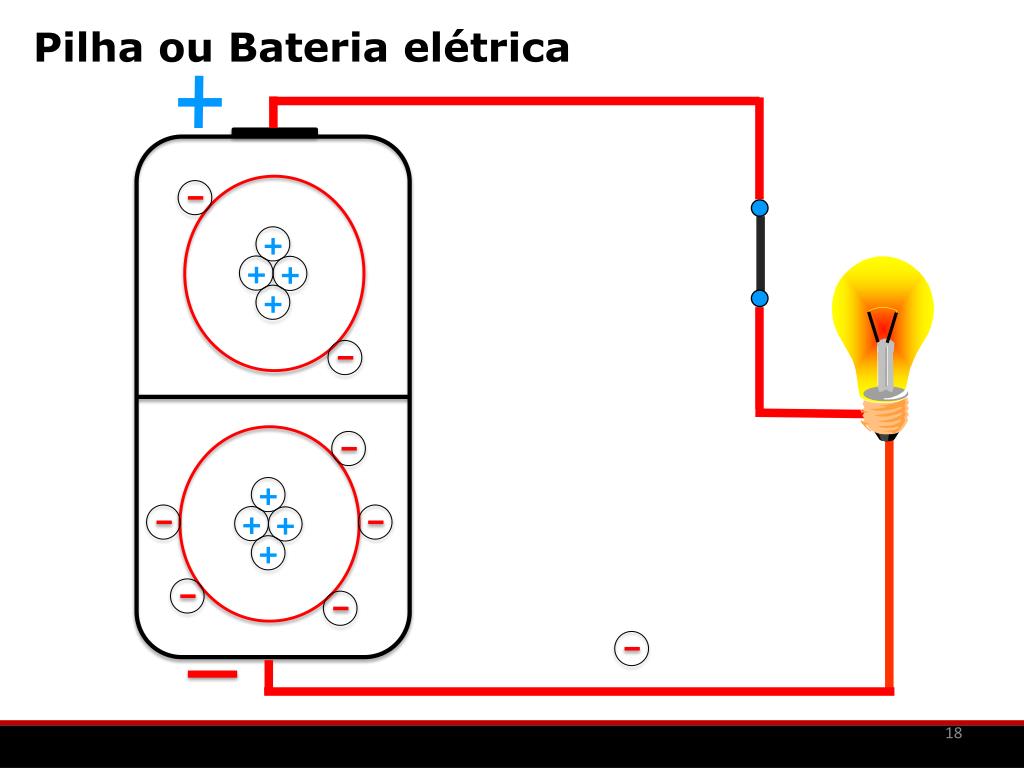

  22. Pilha ou Bateria elétrica + + + + + + + +

  23. Pilha ou Bateria elétrica + + + + + + + +

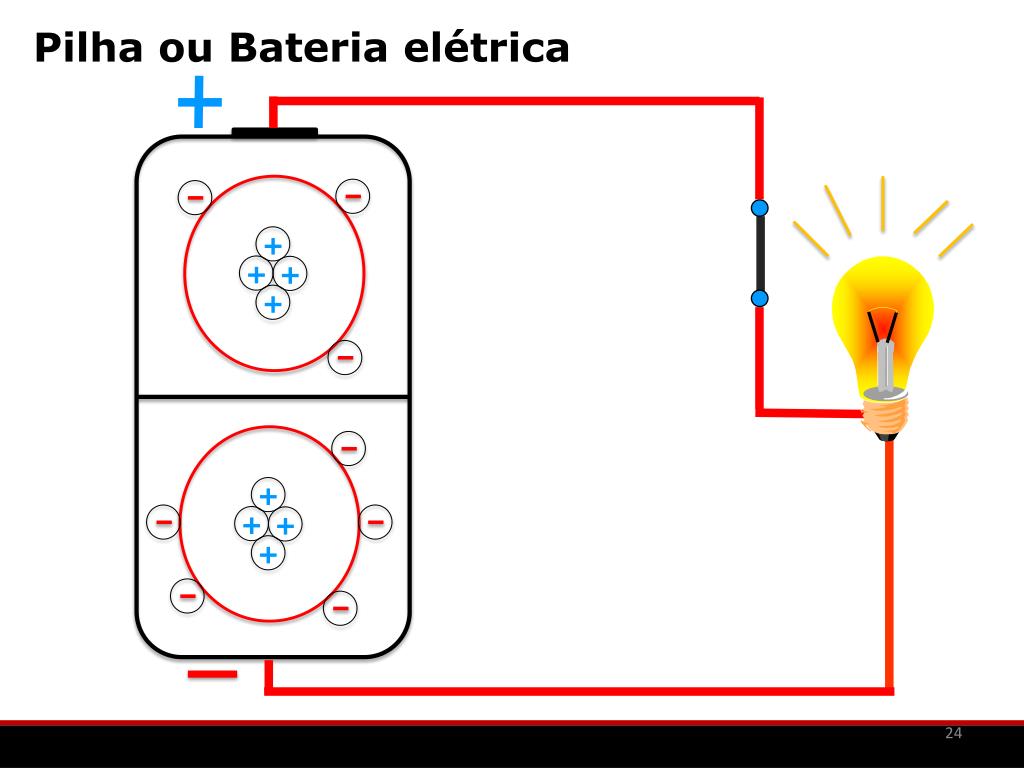

  24. Pilha ou Bateria elétrica + + + + + + + +

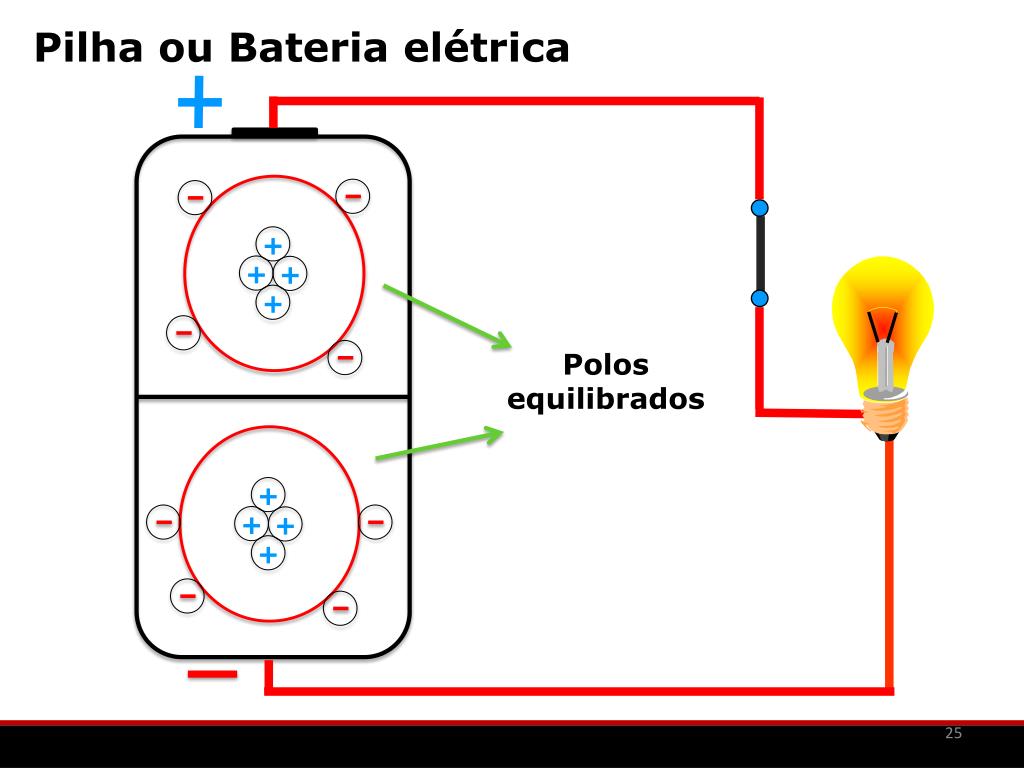

  25. Pilha ou Bateria elétrica + + + + Polos equilibrados + + + +

  26. Tipos de Pilhas Comum • No pólo negativo, tem o zinco metálico. • No pólo positivo estão o carvão em pó e dióxido de manganês (MnO2). • Entre os pólos existe uma pasta úmida que contém cloreto de amônio (NH4Cl), cloreto de zinco (ZnCl2) e água (H2O). Alcalina • Esse tipo de pilha é um aprimoramento da pilha comum. • No pólo negativo está o zinco metálico. No pólo positivo está o MnO2. E a pasta envolvida é KOH. • Essa pilha fornece uma corrente elétrica mais eficiente com uma vida média de 5 a 8 vezes maior que a outra pilha. • Pode ser empregada nos mesmos instrumentos que a outra.

  27. Tipos de Pilhas Recarregável • Essas baterias também são conhecidas como baterias nicad (níquel/cádmio). • O pólo negativo é formado por cádmio metálico. • O pólo positivo é formado por uma substância que contém níquel. • Nesse tipo de bateria, a pasta interna é um composto que contém solução concentrada de KOH. • Ela é mais leve e facilmente miniaturizada, porém é bem mais cara que pilhas secas comuns. Gráfico de Funcionamento pilha comum Gráfico de Funcionamento pilha recarregável

  28. Corrente Elétrica Definição: É o movimento ordenado de elétrons através de um condutor Ampère Unidade de medida: A Símbolo: Nos circuitos elétricos é representado pela letra “I” Exemplo: I = 7A

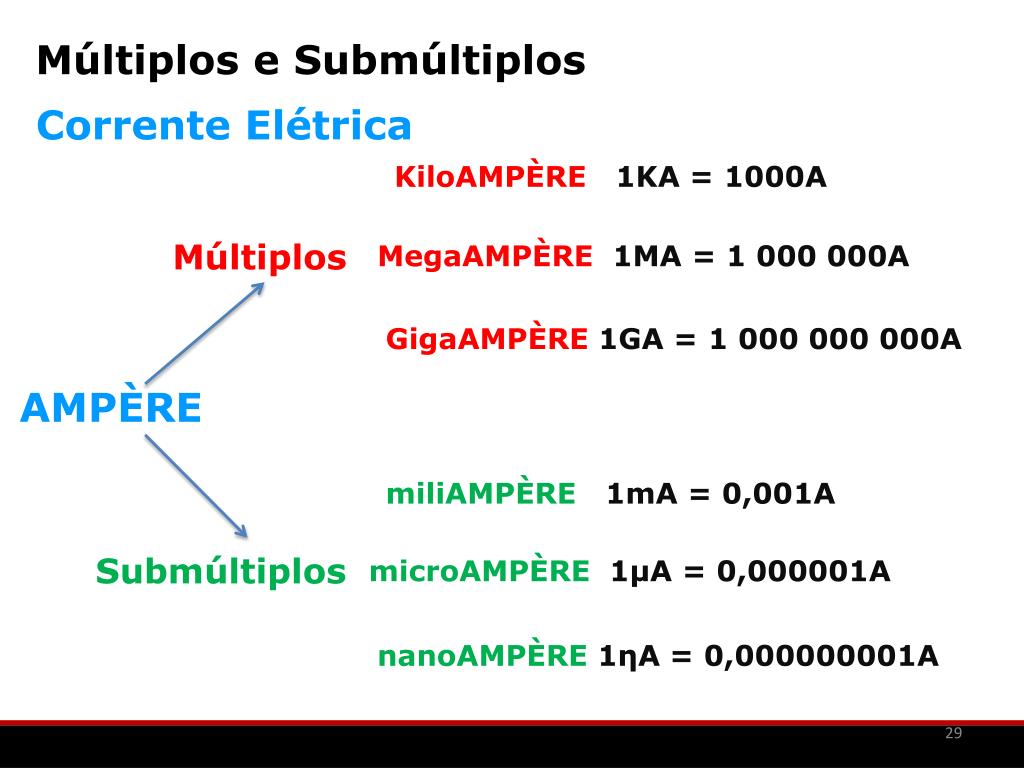

  29. Múltiplos e Submúltiplos Corrente Elétrica KiloAMPÈRE 1KA = 1000A Múltiplos MegaAMPÈRE 1MA = 1 000 000A GigaAMPÈRE 1GA = 1 000 000 000A AMPÈRE miliAMPÈRE 1mA = 0,001A Submúltiplos microAMPÈRE 1μA = 0,000001A nanoAMPÈRE1ηA = 0,000000001A

  30. Múltiplos e Submúltiplos Para valores elevados, utilizamos os múltiplos e para valores muito baixos, os submúltiplos. GA Para descer um degrau, caminhe com a vírgula 3 casas à direita MA Múltiplos KA A Para subir um degrau, caminhe com a vírgula 3 casas à esquerda mA A Submúltiplos nA

  31. A Instrumento de medição Amperímetro O amperímetro deve ser ligado em série com a carga.

  32. A A Instrumento de medição Amperímetro

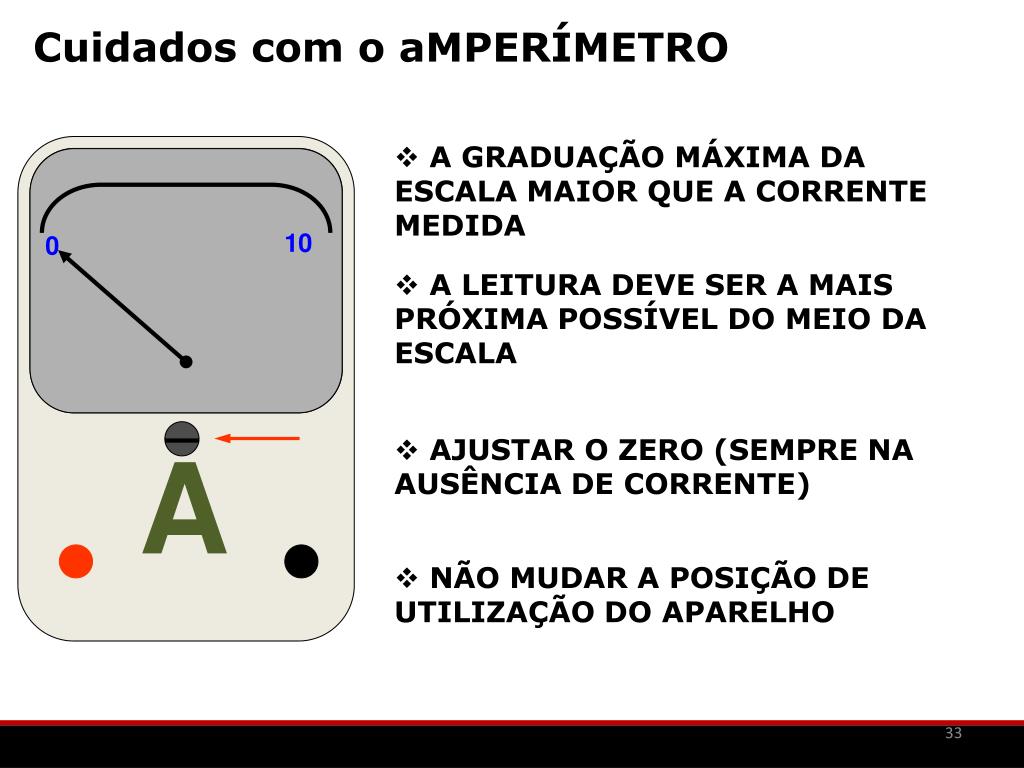

  33. 10 0 10 0 A Cuidados com o aMPERÍMETRO • A GRADUAÇÃO MÁXIMA DA ESCALA MAIOR QUE A CORRENTE MEDIDA • A LEITURA DEVE SER A MAIS PRÓXIMA POSSÍVEL DO MEIO DA ESCALA • AJUSTAR O ZERO (SEMPRE NA AUSÊNCIA DE CORRENTE) • NÃO MUDAR A POSIÇÃO DE UTILIZAÇÃO DO APARELHO

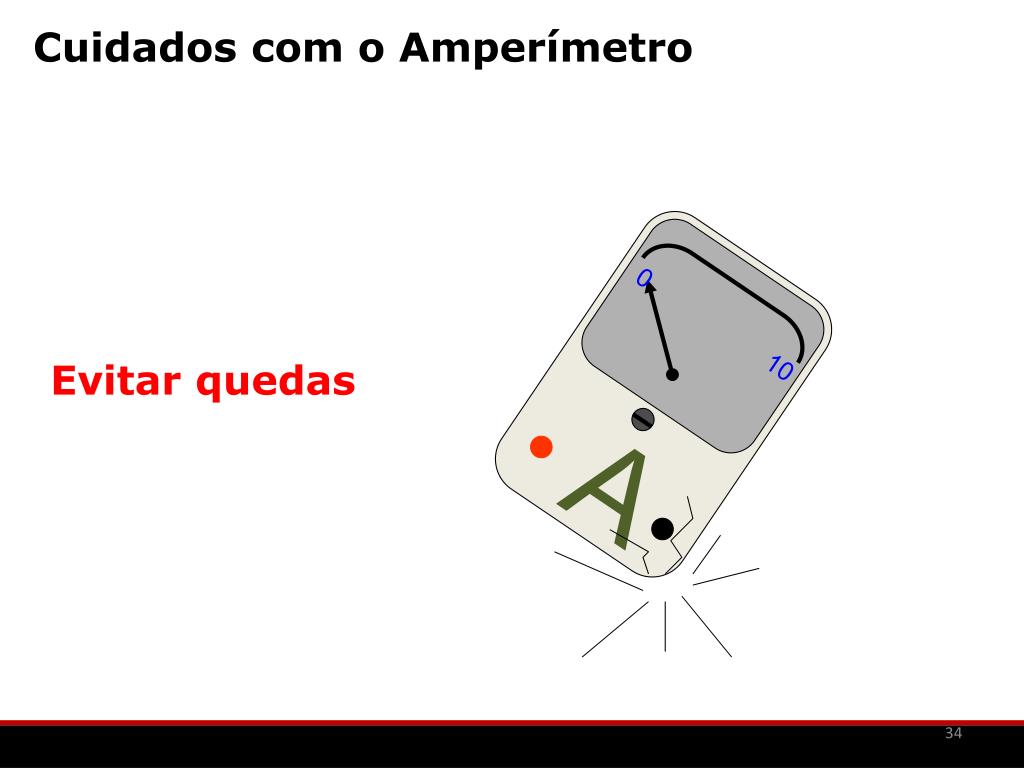

  34. 0 10 A Cuidados com o Amperímetro Evitar quedas

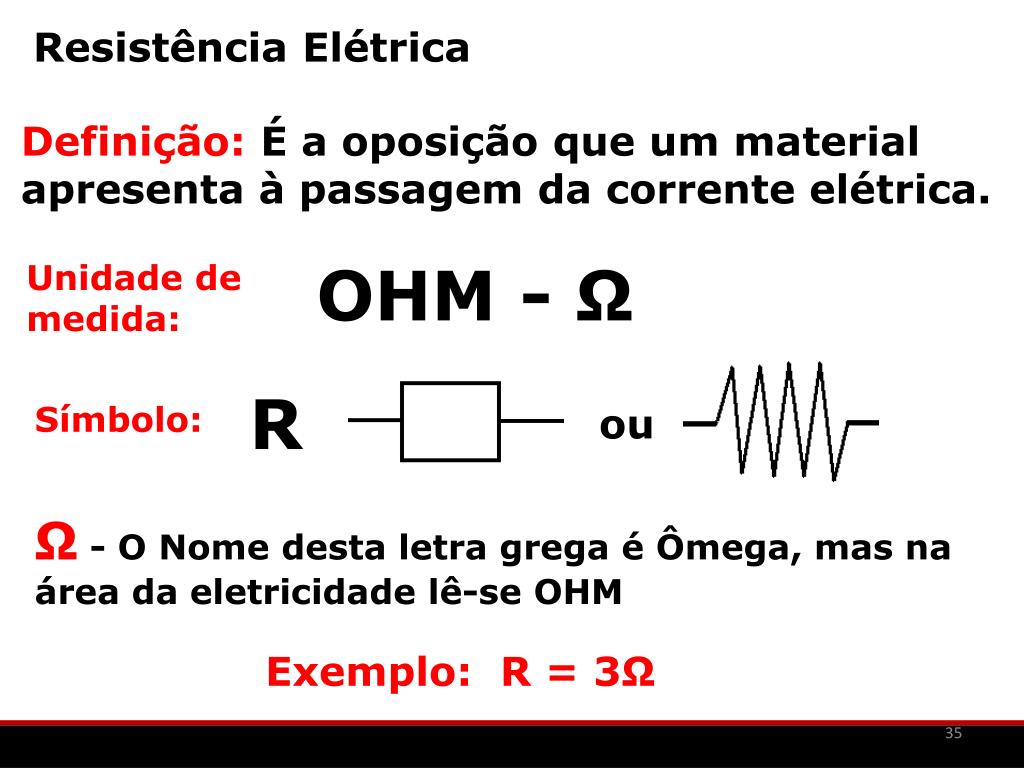

  35. Resistência Elétrica Definição: É a oposição que um material apresenta à passagem da corrente elétrica. OHM - Ω Unidade de medida: R Símbolo: ou Ω - O Nome desta letra grega é Ômega, mas na área da eletricidade lê-se OHM Exemplo: R = 3Ω

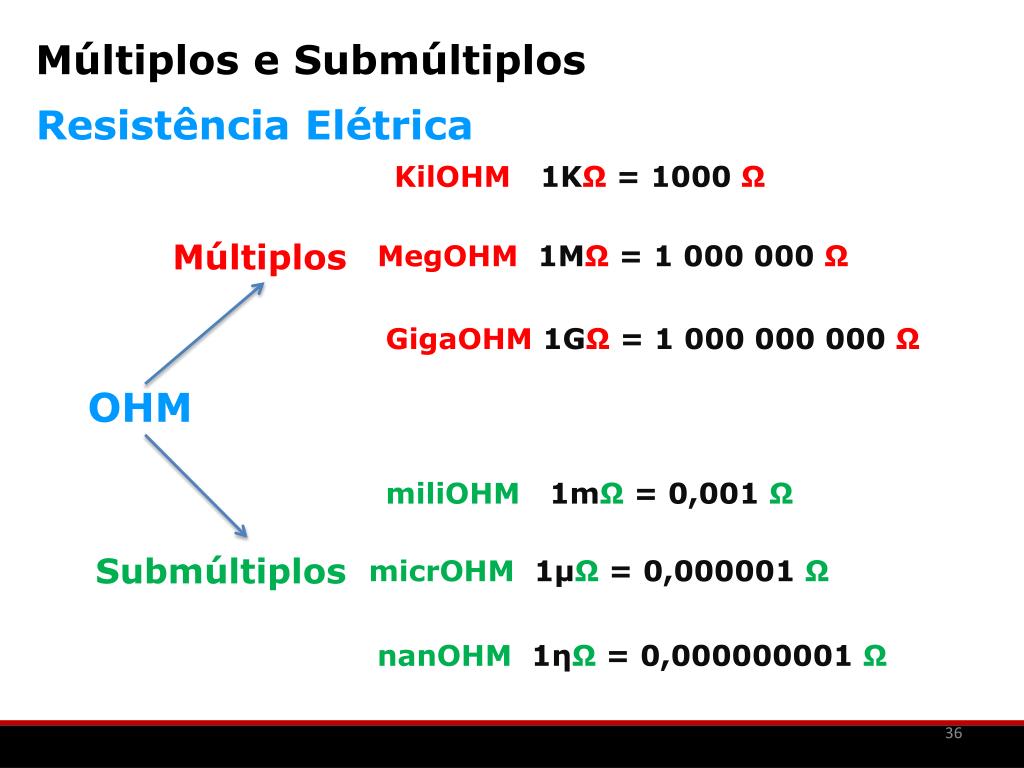

  36. Múltiplos e Submúltiplos Resistência Elétrica KilOHM 1KΩ = 1000 Ω Múltiplos MegOHM 1MΩ = 1 000 000 Ω GigaOHM 1GΩ = 1 000 000 000 Ω OHM miliOHM 1mΩ = 0,001Ω Submúltiplos micrOHM 1μΩ = 0,000001Ω nanOHM 1ηΩ = 0,000000001Ω

  37. Múltiplos e Submúltiplos Para valores elevados, utilizamos os múltiplos e para valores muito baixos, os submúltiplos. GΩ Para descer um degrau, caminhe com a vírgula 3 casas à direita MΩ Múltiplos KΩ Ω Para subir um degrau, caminhe com a vírgula 3 casas à esquerda mΩ Ω Submúltiplos nΩ

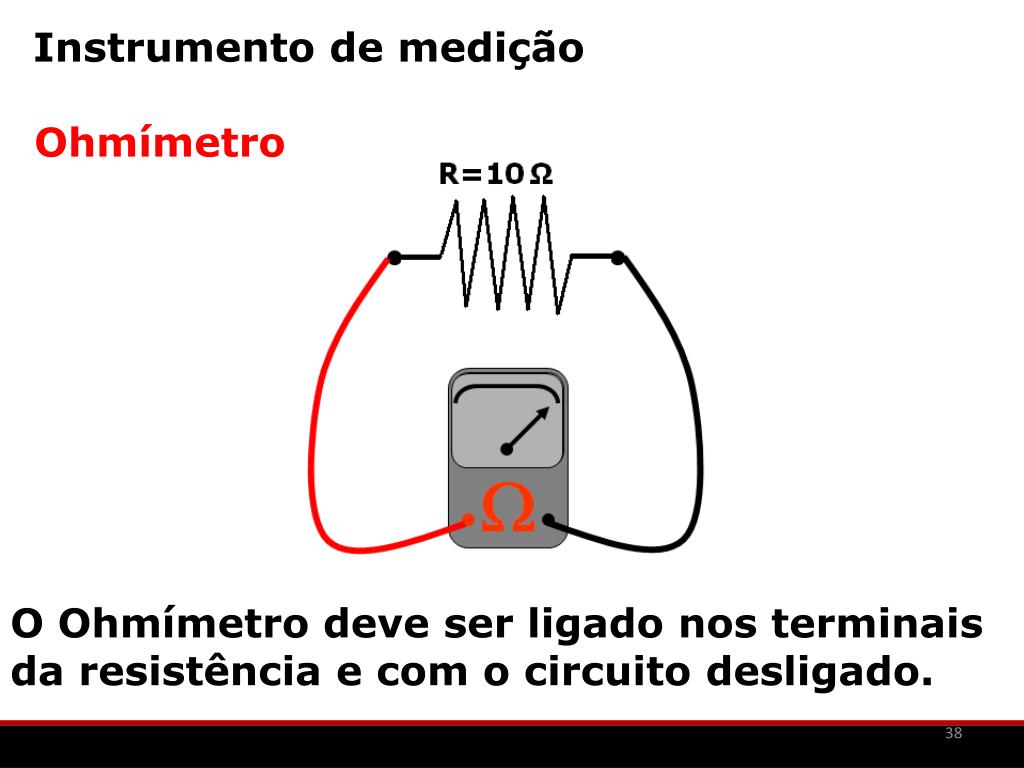

  38. Instrumento de medição Ohmímetro O Ohmímetro deve ser ligado nos terminais da resistência e com o circuito desligado.

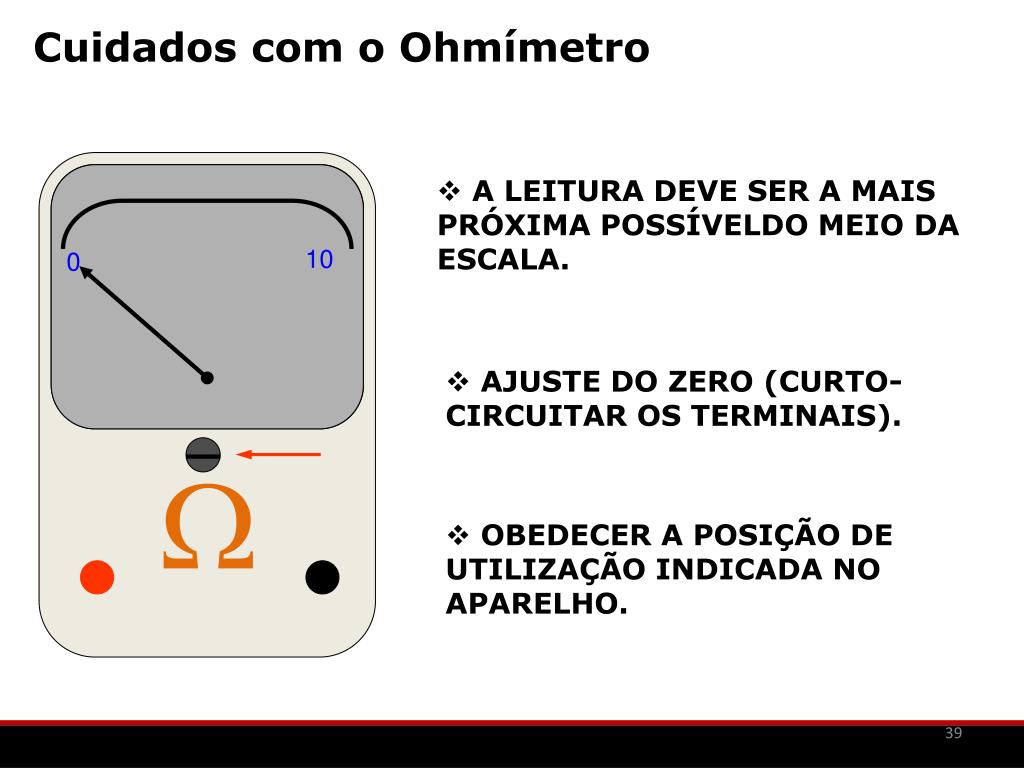

  39. 10 0 10 0  Cuidados com o Ohmímetro • A LEITURA DEVE SER A MAIS PRÓXIMA POSSÍVELDO MEIO DA ESCALA. • AJUSTE DO ZERO (CURTO-CIRCUITAR OS TERMINAIS). • OBEDECER A POSIÇÃO DE UTILIZAÇÃO INDICADA NO APARELHO.

  40. 0 10  Cuidados com o Ohmímetro Evitar quedas
